Ружья противотанковые (ПТР) – конструкция, ттх, фото, обзор.

ПТРД

С началом

Великой Отечественной советская пехота не имела противотанковых ружей по
причине того, что наши аналитики перед войной ошибочно
полагали, будто Вермахт имеет толстобронные танки,
против которых не то что ружья, но даже

Сорокопятка будет бессильна.
Именно поэтому в предвоенные годы упор делался на
разработку таких
орудий, как

Ф-22 и

ЗИС-2. Однако
в ходе боевых действий выяснилось, что основная масса
немецких танков не имеет толстой брони и может
поражаться даже бронебойными пулями 12,7-мм пулемета

ДШК.
В связи с этим, в июле 1941 года многие конструкторы
получили задание разработать противотанковое ружье в
кратчайшие сроки. Одновременно была сделана попытка
запустить в производство

7,92-мм немецкое ружье PzB-39 в
качестве временной меры. Через месяц конструкторские
бюро В. А. Дегтярева и С. Г. Симонова представили для
полигонных испытаний свои ружья, созданные под 14,5-мм
патрон. Поскольку ни одно из ружей не имело существенных
преимуществ, то на вооружение были приняты оба.

Советские
бронебойщики с ПТРД



Нашими ПТРД охотно пользовались и немцы

Ружье Дегтярева оказалось весьма технологичным. В 1941
году удалось выпустить 600 ружей, а в 1942 году — уже
184 000. Выпуск ПТРД был прекращен в январе 1945 года.

Ствол ПТРД имел канал с восемью нарезами, вьющимися слева вверх направо, дульный тормоз для уменьшения отдачи, по середине располагаются рукоятка для переноски оружия и паз для крепления сошек. В передней части ствола имелось основание мушки, на которое
была посажена сама мушка, а в задней располагался кронштейн прицела. На
ствольной коробке слева расположена затворная задержка, а снизу — спусковой
механизм. Снаружи располагались верхнее окно для вкладывания патрона, нижнее окно для выбрасывания стреляной гильзы, площадку с выступом для соединения с прикладом, вырез
для движения рукоятки затвора при запирании и отпирании канала ствола.

Внутри ствольная коробка имела канал для помещения затвора, два продольных паза и два опорных выступа.

Спусковой механизм состоял из спускового крючка, спускового рычага, шептала и двух пружин
— для шептала и спускового рычага.

1 — ствол; 2 — дульный тормоз; 3 — основание мушки; 4 — мушка; 5
— сошки; 6 — обойма сошек, закрепляющаяся на стволе при помощи вита с барашком;
7 — рукоятка для переноски ПТРД; 8 — ствольная коробка; 9 —
кожух; 10 — кронштейн целика, на котором тот может поворачиваться и занимать два
положения, в зависимости от дистанции стрельбы; 11 — целик; 12 — затворная
задержка; 13 — спусковая скоба; 14 — наружная трубка; 15 — копир с фигурной
гранью, служащей для отпирания ствола при выстреле; 16 — упор для щеки; 17 —
плечевой упор; 18 — спусковой крючок; 19 — упор для левой руки стрелка
.

ПТРД можно назвать четверть-автоматическим оружием. Дело в том, что
открывание затвора и выбрасывание гильзы у него происходят автоматически, а
вставление патрона и закрывание затвора осуществляются вручную. При выстреле под
давлением пороховых газов на дно гильзы ствол со ствольной и спусковой коробками
и затвором отходят назад, заставляя сжиматься пружину амортизатора. При отходе
подвижной системы назад рукоятка затвора, дойдя до кривой грани копира, начинает
скользить по ней и поворачивается влево; при этом боевые выступы затвора выходят
из-за опорных выступов ствольной коробки и становятся против продольных ее
пазов. В дальнейшем затвор, двигаясь назад по инерции, отделяется от заднего
среза ствола, а зацеп выбрасывателя извлекает из патронника гильзу, и когда
гильза становится против нижнего окна ствольной коробки, отражатель выталкивает
ее из-под зацепа выбрасывателя. Затвор, наткнувшись левым боевым выступом на
затворную задержку, останавливается в заднем положении. Пружина амортизатора,
поглотив энергию отдачи, возвращает ствол со ствольной коробкой в крайнее
переднее положение
.

(по странам)

Страны

Великобритания
Германия
Дания
Польша
Россия / СССР
Финляндия
Чехословакия
Швейцария
Швеция
Япония

Страны

Великобритания
Германия
Дания
Польша
Россия / СССР
Финляндия
Чехословакия
Швейцария
Швеция
Япония

Противотанковое ружье Курчевского «К»

Первым советским серийным противотанковым ружьем стало 37-мм
динамо-реактивное ружье ПТР «К», которое спроектировал советский изобретатель Леонид
Васильевич Курчевский (1891-1937 гг).

  • Оружие » Противотанковые ружья » Россия / СССР
  • 2691

    Подробнее

Противотанковое ружье Panzerbüchse PzB 40 M / Model 41

Противотанковое ружье Model 41, получившее индекс «PzB 40 M», было создано конструкторами фирмы «Mauser Werke» в г. Оберндорф-на-Неккаре. Автоматика ружья работала по принципу отвода пороховых газов из канала ствола.

  • Оружие » Противотанковые ружья » Германия
  • 3661

    Подробнее

Противотанковое ружье W/15

В 1940-1941 годах чешскими оружейниками фирмы «Waffenwerke Brunn» и немецкими специалистами оружейной академии «SS-Waffenakademie» было разработано противотанковое ружье «W/15», рассчитанное на использование чешского пулеметного патрона 15×104.

  • Оружие » Противотанковые ружья » Чехословакия
  • 3665

    Подробнее

Противотанковое ружье W/7.92

В 1940-1941 годах чешскими оружейниками фирмы «Waffenwerke Brunn» и немецкими специалистами оружейной академии SS «SS-Waffenakademie» в Брно, для борьбы с танками и другими бронированными целями, а также для стрельбы по амбразурам долговременных огневых сооружений, было разработано 7,92-мм магазинное ПТР «W/7.92».

  • Оружие » Противотанковые ружья » Чехословакия
  • 3666

    Подробнее

Противотанковое ружье Panzerbüchse PzB 40 K / Model 43

Противотанковое ружье Model 43, чуть позже получившее индекс «PzB 40 K», было создано конструкторами зульской фирмы «H.Krieghoff». При этом они разработали семь образцов этой модели, отличавшихся друг от друга деталями.

  • Оружие » Противотанковые ружья » Германия
  • 3687

    Подробнее

Противотанковое ружье BSW Model 1

Фирма BSW представила опытный образец однозарядного 15-мм противотанкового ружья, получившего индекс «BSW Model 1», которое представляло собой увеличенный в габаритах вариант ПТР РzВ 38, но рассчитанный под калибр 15 мм.

  • Оружие » Противотанковые ружья » Германия
  • 3877

    Подробнее

Противотанковое ружье Panzerbüchse PzB 40 G / Model 42 / Model 44

В 1940 году концерн «Gustloff-Werke» представил два образца самозарядных противотанковых ружей – Model 42, получившую индекс «PzB 40 G» и Model 44. Автоматика оружия работала по принципу отвода пороховых газов из канала ствола.

  • Оружие » Противотанковые ружья » Германия
  • 3923

    Подробнее

Противотанковое ружье Panzerbüchse PzB 42

В 1940-1941 годах специалистами «SS-Waffenakademie» и «Waffenwerke Brunn» было разработано крупнокалиберное ПТР. По одним сведениям это ружье никогда не выпускалось серийно. По другим – небольшая партия была поставлена в Италию. По третьим – оно в небольшом количестве состояло на вооружении «Waffen SS» под индексом «PzB 42».

  • Оружие » Противотанковые ружья » Германия
  • 3926

    Подробнее

Противотанковое ружье Gustloff-Werke Model 1941

Осенью 1941 года конструкторы фирмы Gustloff-Werke, в рамках программы «Panzerbüchse 243», представили 15-мм самозарядное ПТР, получившее индекс «Model 1941».

  • Оружие » Противотанковые ружья » Германия
  • 3981

    Подробнее

Противотанковое ружье Kb ppanc wz.35 / Kb Ur wz.35 / Karabin Maroszka

На войсковых испытаниях в ноябре 1935 года ПТР системы Марожка показало себя более чем с лучшей стороны, после чего было принято решение о его принятии на вооружение армии Польши с обозначением «Kb ppanc wz.35».

  • Оружие » Противотанковые ружья » Польша
  • 4235

    Подробнее

Противотанковое ружье Panzerbüchse PzB 38

В 1938 году инженер-конструктор Б. Брауэр (B. Brauer) немецкой компании «Gustloff Werke» в г. Зуле создал новое однозарядное противотанковое ружье, получившее обозначение «Panzerbüchse 38» (или сокращено «PzB 38»).

  • Оружие » Противотанковые ружья » Германия
  • 4279

    Подробнее

Противотанковое ружье Panzerbüchse PzB 40 W / Model 40

Противотанковое ружье «Model 40», получившее индекс «PzB 40 W», было создано конструкторами фирмы «Carl Walther GmbH» совместно с фирмой «Merz Werke» в г. Франкфурт-на-Майне.

  • Оружие » Противотанковые ружья » Германия
  • 4441

    Подробнее

14,5

В СССР активно изучали опыт минувшей войны и разработки иностранных вооружений. Идея создать свое ПТР возникла еще в 30-е годы. Но у нас изначально пошли по «финскому» пути, полагая калибром ружья 20-25 мм. Это делало такую бандуру совершенно неподъемной и сомнительной на фоне 45-миллиметрового орудия. Коллектив М. Н. Блюма, С. А. Коровина, С. В. Владимирова представил целых 15 вариантов ружья, но все они не устроили военных.

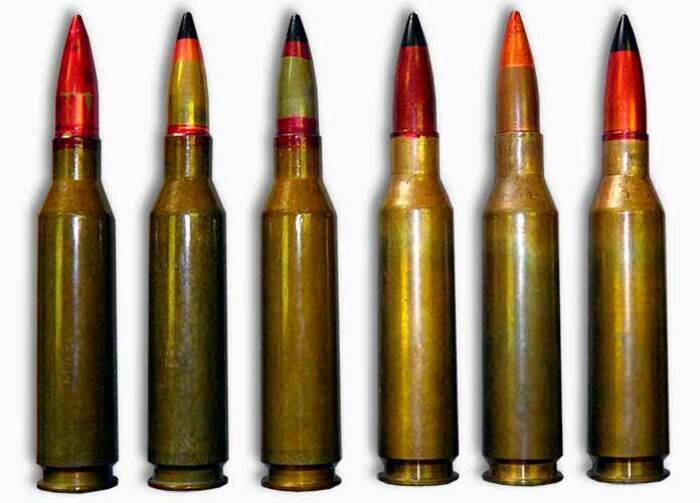

Различные виды патрона 14.5х114 мм.

Однако у нас уже был готов новый и весьма удачный патрон, применяющийся и сейчас, – 14,5х144 мм. Первый «блин» под него – ПТР Рукавишникова – оказался уже более удачным, но после изготовления 50 ружей производство остановили. Этот шаг – перед войной так поступить с неплохим образцом оружия – был большой ошибкой. Во многом сыграло мнение В. Г. Грабина, талантливого конструктора орудий, который был категорическим противником ПТР.

Крупнокалиберные снайперские винтовки

Основная статья: Крупнокалиберная снайперская винтовка

В начале 1980-х годов в ряде стран началась разработка крупнокалиберных снайперских винтовок. В сравнении со стрелковым оружием крупнокалиберные винтовки характеризуются большей прицельной, убойной и эффективной дальностью стрельбы.

Огневая подготовка американских снайперов, винтовка Barrett M82A1

Крупнокалиберные снайперские винтовки применяются для выведения из строя легкобронированной и небронированной техники (автомашин, находящихся на земле и низколетящих самолётов и вертолётов и др.), средств разведки, управления и связи (антенн РЛС, спутниковой связи и др.), защищённых огневых точек (стрельба по амбразурам и приборам наблюдения ДОТов и др.), уничтожения неразорвавшихся мин и авиабомб. Также крупнокалиберные снайперские винтовки применяются для борьбы со снайперами противника.

«Танкгевер» против стальных монстров

Первая мировая война стала театром боевого крещения для нового оружия – танков. К концу войны на немецкие позиции накатывали лавины из сотен бронированных машин. Германия же, не уделившая достаточного внимания созданию танков, пошла по пути противодействия новой угрозе через создание противотанковых средств. Противотанковая пушка, связки гранат, изготовленные заводским способом, и противотанковое ружье «Tankgewer M1918», или Mauser T-gewer.

Tankgewehr M1918

Это тяжеленная (почти 18 кг) винтовка под новый 13-миллиметровый пулеметный патрон. Сам пулемет, правда, не успели выпустить массово, но винтовка оказалась простой в производстве и быстро прижилась в войсках. Каждая рота имела по такой смертоносной «дубине», и всего до конца войны немецкая пехота получила более 15 тысяч таких ружей. И вот уже по броне до этого неуязвимых для «стрелковки» танков защелкали серьезные пули, которые «прошивали» любой танк того времени на дистанции 300 метров. Этого было вполне достаточно для окопных условий войны, но вот заброневое действие пули, если она не поражала экипаж, оказалось низким. Война окончилась, и оружейники не успели развить новую угрозу для танков. Но приближалась новая большая война.

Статистические данные о выпуске противотанковых ружей, выпущенных заводом №622 (Ижевский механический завод)

В начальный период Великой Отечественной войны войска Красной Армии испытывали острую нехватку противотанковых средств. Это было связано как с их значительной потерей в боях, так и с предвоенной переоценкой немецких танков, когда ряд высших руководителей армии считал, что для их поражения понадобятся орудия калибром более 76 мм и производство противотанковых ружей и лёгкой противотанковой артиллерии было свёрнуто…

С началом Великой Отечественной войны потребовалось срочно насытить войска достаточно мобильным и дальнобойным противотанковым оружием. Выбор пал на противотанковые ружья калибра 14,5 мм, которые в кратчайшие сроки разработали известные советские конструкторы Василий Алексеевич Дегтярёв и Сергей Гаврилович Симонов.

Бойцы Красной Армии с противотанковыми ружьями ПТРД и ПТРС

Дегтярёв разработал однозарядное ружьё (противотанковое ружьё Дегтярёва или ПТРД), а Симонов — самозарядное, с магазином на пять патронов (ПТРС). Каждое имело свои достоинства: ПТРД — более лёгкое и простое, а ПТРС обладало более высокой скорострельностью.

Оба ружья были приняты на вооружение в 1941 г. и в конце этого же года запущены в производство. Массовый выпуск ПТРД был налажен в 1941г., а ПТРС — в 1942. Ружья выпускались несколькими заводами, среди них был и ижевский завод №74 (Ижевский машиностроительный завод), который в июле 1942 г. передал их производство, наряду с пистолетом ТТ и револьвером Наган, заводу №622 (Ижевский механический завод).

Противотанковые ружья ПТРД, конструкции В. А. Дегтярёва (слева) и ПТРС, конструкции С. Г. Симонова из коллекции Военно-исторического музея артиллерии, инженерных войск и войск связи

На заводе №622 для обеспечения режима секретности ружья получили условные обозначения (шифр по номенклатуре): ПТРД называлось изделие 105, ПТРС — изделие 562. ПТРД выпускалось заводом в 1942–1943 гг., ПТРС — 1942–1945 гг., ПТРС также выпускалось в учебном варианте. Кроме того, до 1950 г. периодически выпускались партии ПТРД в баллистическом исполнении — крешерные и скоростные. Эти модификации, вероятно, переделывались из ранее выпущенных рядовых ружей. Ниже приводятся данные о количестве противотанковых ружей, выпущенных заводом №622 (Ижевский механический завод) в 1942–1950 гг.

Тактико-технические характеристики противотанкового ружья ПТРC (индекс ГАУ – 56-В-562)
Калибр14,5 мм (14,5х114)
Длина2108 мм
Длина ствола1350 мм
Масса без патронов20,93 кг
Начальная скорость пули1012 м/с
Вместимость магазина5 патронов
Тактико-технические характеристики противотанкового ружья ПТРД (индекс ГАУ – 56-В-563)
Калибр14,5 мм (14,5х114)
Длина2000 мм
Длина ствола1350 мм
Масса без патронов17,3 кг
Начальная скорость пули1012 м/с

Стрельба из противотанкового ружья ПТРС

Расчёт с противотанковым ружьём ПТРД

ПТР Рукавишникова

Комитетом Обороны СССР 7 октября 1939 года было одобрено принятие на вооружение противотанкового 14,5-мм ружья конструк­ции тов. Рукавишникова. Ковровскому заводу № 2 доведено задание на изготовление ПТР Рукавишникова (известно также как ПТР-39) в количестве 50 шт. в 1939 году и 15 000 – в 1940-м. Массовое производство 14,5-мм патронов доверили заводу № 3 в Ульяновске и № 46 в Кунцево.

Впрочем, работы по организации серийного производства ПТР Рукавишникова задерживались рядом обстоя­тельств. В конце 1939-го Ковровский завод выполнял срочное задание по организации крупносерийного выпуска пистолета-пулемета ППД по причине советско-финляндской войны, потребовавшей срочно увеличить в войсках количество индивидуаль­ного автоматического оружия. Поэтому перед «большой» войной этих ружей явно не хватало.

Между войн

Опыт немцев не остался незамеченным. Пожалуй, самым интересным примером разработки подобного оружия стал проект английского капитана Бойса. Опыт Гражданской войны в Испании показывал, что несмотря на наличие артиллерии и пулеметов разных типов, пехоте требуется легкое и не такое заметное противотанковое вооружение. А с учетом того, что в то время мощные патроны ПТР все еще отлично пробивали танки с противопульной броней, коих было большинство, вывод был очевиден.

ПТР Бойса

Бойс разработал ружье, которое он назвал «Слонобоем» (Elephant gun), но в историю оно так и вошло под фамилией самого капитана. Бойс отказался от патрона 12,7 мм под пулемет «Виккерс» и выбрал мощнейший 13,9 мм патрон. «Бойс» получился достаточно удачным: 5-патронный магазин с верхним расположением и удобная эргономика отлично подходили для стрелка. Но вот бронепробиваемость была не очень. Нужно было стрелять со 100 метров, иначе эффект резко снижался.

Финское Лахти, можно оценить размер

Отдельно можно отметить применение «Бойсов» финнами в ходе Советско-финской войны. Тандем «Бойса» с их собственным ПТР «Лахти» под чудовищные 20 миллиметров (часто это ружье могло травмировать стрелка) неплохо проявлял себя. Ружья применяли для стрельбы как по технике, так и по амбразурам, укреплениям, использовали как антиснайперский вариант.

Немецкое PzB 39

Изыскания велись и в Польше. Их знаменитое «секретное» ружье Ur (якобы для отправки в Уругвай) неплохо себя показало в борьбе с немецкими легкими танками и броневиками в 1939 году. А у немцев существовал и свой вариант PzB-38 «Панцербюхсе». Оба ружья в итоге служили в вермахте, но их калибр 7,92х108х94 не оставил им шансов в дальнейшем ходе войны.

Стрелковое оружие, боеприпасы, приспособления и аксессуары XIX-XXI вв

Сайт является частным собранием материалов по теме «огнестрельное оружие и боеприпасы» и представляет собой любительский информационно-образовательный оружейный портал. Вся информация получена из открытых источников. Администрация не претендует на авторство использованных материалов – все права принадлежат их собственникам. Администрация не несет ответственности за использование информации, фактов или мнений, размещенных на сайте.

  • Аккаунт

    • Регистрация
  • Разделы

    • Оружие
    • Боеприпасы
    • Литература
    • Галерея
    • Статьи
    • Видео
    • Новости
    • Глоссарий
  • Сайт

    • Главная
    • О проекте
    • Информеры
    • Отзывы
    • Ссылки
    • Поиск
    • RSS
  • Информация

    • Правила
    • Соглашение
    • Ответственность
    • Конфиденциальность
    • О файлах cookies
    • Хостинг от uCoz
    • Развлечение
    • Поддержка

Устройство ПТРС

Ружье оснащалось газовым двигателем автоматики с отводом газов посредством поперечного отверстия в стенке ствола, газовой камерой открытого типа, укрепленной снизу ствола. Ход газового поршня – короткий. Общая конструкция и канал ствола в целом схоже с ПТРД, что логично объясняется унифицированными боеприпасами.

Противотанковое ружье Симонова имело запирание ствола переко­сом вниз остова затвора. Стебель затвора, дополненный рукояткой, запирал и отпирал канал. «Механизмом перезаряжания» именовались детали автоматики оружия, а именно – газовый трехрежимный регулятор, шток, поршень, трубка и толкатель с пружиной. После выстрела толкатель под давлением пороховых газов двигался назад, пере­давал импульс стеблю затвора, сам же возвращался вперед. Под действием движущегося назад стебля затвора остов отпирал канал ствола, после чего весь затвор двигался назад. Стреляная гильза извлекалась выбрасывателем и отражалась специальным выступом вверх. Затвор по израсходова­нии патронов вставал на останов, смонтированный в ствольной коробке.

УСМ установлен на спусковой скобе. Неавтоматический флажковый пре­дохранитель при повороте флажка назад блокировал курок. Постоянный магазин (подаватель рычажного типа) прикреплен снизу ствольной коробки, защел­ка крышки магазина находится на спусковой скобе. Снаряжается магазин пачкой (обоймой) на 5 патронов, размещенных в шахматном порядке.

Противотанковое ружье Симонова 1941 г. на 4 кг тяжелее, чем модель Дегтярева, за счет многозарядной автоматики (21 кг без патронов). Прицельная стрельба – 1500 м.

Длина ствола у обоих ПТР одинаковая – 1350 мм, также, как и бронепробиваемость (усредненные показатели): на убойной дистанции 300 м пулей Б-32 преодолевалась броня в 21 мм, пулей БС-41 – 35 мм.

Назначение ПТР

Противотанковые ружья второй мировой войны внесли свою весьма значимую роль в победу. Безусловно, основная тяжесть противотанковой обороны (ПТО) легла на пушки (орудия) всевозможных образцов. Однако когда ход боя принимал сложный, высокоманевренный и «запутанный» характер с массированным применением бронетехники, пехоте необходимы были собственные бронебойные средства

При этом важно, чтобы солдаты были способны их применять непосредственно в боевых порядках и вести борьбу с танками и бронемашинами в ближнем бою. Советские инженеры под руководством выдающихся оружейных конструкторов Симонова, Дегтярева, Рукавишникова подарили бойцам простые, но надежные средства против бронетехники

Термин «противотанковое ружье» не совсем правильный. Более точное обозначение – «противотанковая винтовка». Однако он сложился исторически, видимо, как дословный перевод «panzerbuchse» с немецкого языка.

Высокая эффективность

Потребность в этом оружии была столь высока, что порой прямо из заводского цеха ружья попадали на передовую. Первую партию направили 16-й армии, к генералу Рокоссовскому, оборонявшей Москву к северо-западу от советской столицы, на Волоколамском направлении. Опыт применения имел успех: утром 16 ноября 1941 г. около поселений Ширяево и Петелино удерживавшие участок фронта бойцы 1075 стрелкового полка восьмой гвардейской дивизии расстреляли со 150-200 м группу немецких танков, 2 из которых сгорели полностью.

О роли, которую сыграло противотанковое ружье Дегтярева (и Симонова) в обороне советской столицы, свидетельствует то, что сам В. Дегтярев и многие работники заводов, организовавшие производство смертоносного для бронетехники оружия, были награждены медалью «За оборону Москвы».

В результате боевого применения ружейных систем конструкторы внесли значительные усовершенствования в их механику. Производство ружей увеличивалось с каждым днем. Если в 1941 изготовлено 17 688 единиц системы В. Дегтярева и всего 77 единиц системы С. Симонова, то в 1942 количество ружей увеличилось соответственно до 184 800 и 63 308 штук.

Заброневое действие

Оно имеет не меньшее значение, чем бронебойное. Пробив броню, пуля, сплошной снаряд или бронебойный сердечник наносят поражение за счет осколочного и зажигательного действия. Их сильно нагретые осколки вместе с осколками брони с большой скоростью проникают внутрь машины, поражают экипаж, механизмы, боекомплект, баки, трубопроводы питания, системы смазки, способны воспламенить горюче-смазочные материалы.

Для повышения эффективности использовались патроны с бронебойно-зажигательными и бронебойно-трассирующими пулями, обладавшими бронебойным и заброневым действиями. Высокая начальная скорость пули достигалась применением мощного патрона и большой относительной длиной ствола (от 90 до 150 мм).

Немецкие ПТР

Немецкие противотанковые ружья развивались немного по другому сценарию. Еще в середине 20-х годов германское командование отказалось от крупнокалиберных ПТР в пользу «винтовочного» калибра 7,92 мм. Ставка была сделана не на размер пули, а на мощность боеприпаса. Эффективность специализированного патрона P318 была достаточной для борьбы с бронетехникой потенциальных противников. Впрочем, как и СССР, во Вторую мировую Германия вступила с небольшим количеством противотанковых ружей. Впоследствии их выпуск был многократно увеличен, причем использовались наработки польских, чешских, советских, британских, французских оружейников.

Типичным образцом 1939-1942 гг. была модель Panzerbuchse 1938 года – противотанковое ружье, фото которого часто можно увидеть на архивных военных снимках. Pz.B 38 (сокращенное название), а затем Pz.B 39, Pz.B 41 разработаны в городе оружейников Зуле конструктором Б. Бауэром.

Запирался канал ствола Pz.B 38 вертикальным клиновым затвором. Чтобы смягчить отдачу, сцепление «ствол-затвор» смещалось назад в коробе. Откат использовался для отпирания затвора, подобно тому, как это делается в артиллерийских орудиях с полуавтоматикой. Применение такой схемы позволило ограничить длину хода ствола до 90 мм и уменьшить общую длину оружия. Большая настильность траектории пуль на расстоянии до 400 м позволяла установить постоянное прицельное приспособление.

В конструкции оружия проявилось общее для конца 1930 годов стремление к переходу на технологии массового производства – короб, в частности, собирался из двух штампованных половин, снабженных ребрами жесткости и соединявшихся точечной сваркой. Система в дальнейшем Бауэром неоднократно дорабатывалась.

Поражающее броневое действие

Противотанковое ружье ВОВ было весьма эффективным. Конечно, с его помощью было невозможно преодолеть бронезащиту башни и корпуса средних и тяжелых танков, однако у любой машины есть уязвимые зоны, которые и поражались опытными стрелками. Броня лишь защищает двигатель, топливные баки, механизмы, вооружение, боекомплект и экипаж боевой машины, которые, собственно, и необходимо поразить. Кроме того, ПТР использовались против любой техники, в том числе легкобронированной.

Действие поражающего элемента и брони друг на друга взаимно, та же энергия расходуется на разрушение самой пули. Поэтому определяющее значение имеют также форма и поперечная нагрузка снаряда, прочность его материала и качества самой брони. Поскольку в формулу кинетической энергии масса входит в первой степени, а скорость – во второй, конечная скорость боеприпаса имеет особое значение.

Собственно, именно скорость пули и угол ее встречи с броневой преградой – наиболее важные факторы, определяющие бронебойное действие. Увеличение скорости предпочтительно перед увеличением массы снаряда еще и с точки зрения меткости:

  • увеличивается настильность траектории, а значит, и дальность прямого выстрела по цели типа «танк», когда стрельба ведется на одной установке прицела;
  • также уменьшается время полета пули до цели, вместе с ним и величина сноса боковым ветром и перемещение цели за время от начала выстрела до ожидаемой встречи поражающего элемента с целью.

С другой стороны, масса прямо связана с поперечной нагрузкой, поэтому бронебойный сердечник должен все же иметь высокую плотность.

Боеприпасы

Несколько слов следует сказать про патрон противотанкового ружья и его поражающий эффект. Для ПТР были разработаны боеприпасы большего калибра, чем традиционные виды стрелкового оружия. В отечественных образцах применялись бронебойные пули калибра 14,5 мм. Ее кинетической энергии хватало, чтобы пробить 30-миллиметровую броню или нанести урон слабозащищенным узлам бронетехники.

Действие бронебойной пули (снаряда) по цели складывается из бронебойного (ударного) действия и поражающего действия за броней (заброневое действие). Действие пуль ПТР основывается на их кинетическом воздействии на броню и ее пробитии корпусом или твердым сердечником. Толщина пробиваемой защиты тем выше, чем выше кинетическая энергия метаемого снаряда (пули) в момент столкновения с броней. За счет этой энергии и совершается работа по пробитию металла.

Технические характеристики ПТРД

Противотанковое ружье Дегтяревым было разработано за рекордные (для многих немыслимые) 22 дня. Хотя конструктор учитывал наработки создателей предыдущих образцов 30-х годов, ему удалось воплотить в металле основные требования военных: простоту, легкость, надежность и дешевизну изготовления.

Ствол 8-нарезной, с длиной хода нарезов 420 мм. Активный дульный тормоз коробчатой системы способен поглощать большую часть энергии отдачи (до 2/3). Поворотный («поршневого типа») затвор цилиндрической формы в передней части снабжен двумя боевыми выступами и в задней – прямой рукояткой. В нем монтировались ударный механизм, отражатель и выбрасыватель.

Ударный механизм активирует ударник с бойком, также боевую пружину. Ударник можно было взвести вручную за выступающий хвост или поставить на предохранитель – для этого хвост нужно было оттянуть назад и повернуть направо на 30°. В ствольной коробке затвор удерживался остановом, расположенным с левой стороны ствольной коробки.

Отпирание затвора и экстракция стреляной гильзы производились автоматически, затвор оставался открытым, и для подготовки к следующему выстрелу оставалось вручную вложить новый патрон в верхнее окно на ствольной коробке, дослать и запереть затвор. Это позволяло увеличить боевую скорострельность при слаженной работе расчета из двух человек. Приклад снабжен мягкой подушкой-амортизатором. Складная штампованная сошка крепилась на стволе. Противотанковое ружье Дегтярева с боекомплектом и дополнительным оборудованием весило до 26 кг (17 кг чистого веса без патронов). Прицельная стрельба – 800 м.

(по странам)

Страны

Великобритания
Германия
Дания
Польша
Россия / СССР
Финляндия
Чехословакия
Швейцария
Швеция
Япония

Страны

Великобритания
Германия
Дания
Польша
Россия / СССР
Финляндия
Чехословакия
Швейцария
Швеция
Япония

Противотанковое ружье Шпитального

Противотанковое ружье Шпитального представляло собой однозарядное ружье с ручным заряжанием и автоматическим открыванием затвора.

  • Оружие » Противотанковые ружья » Россия / СССР
  • 8079

    Подробнее

Противотанковое ружье Рукавишникова образца 1939 года

7 октября 1939 года Комитет Обороны СССР принял постановление о введении на вооружение РККА 14,5-мм противотанкового ружья системы Рукавишникова под наименованием «14,5-мм противотанковое ружье обр. 1939 г».

  • Оружие » Противотанковые ружья » Россия / СССР
  • 8154

    Подробнее

Противотанковое ружье Рукавишникова образца 1942 года

Работая над дальнейшим совершенствованием противотанковых ружей, Рукавишников в начале 1942 года разработал оригинальный вариант однозарядного ружья под штатный патрон 12.7х108 мм.

  • Оружие » Противотанковые ружья » Россия / СССР
  • 9448

    Подробнее

Тяжелое противотанковое ружье sPzB 41

В 1939 году конструкторами немецкой фирмы «Mauser-Werke AG» на базе разработок Герлиха были начаты работы по созданию легкого противотанкового орудия с коническим каналом ствола.
В июне – июле 1940 года была изготовлена опытная партия из 30 образцов, отправленная на войсковые испытания. По их итогам была произведена доработка, и с февраля 1941 года в войска стало поступать новое пехотное противотанковое средство, получившее обозначение «sPzB 41».

  • Оружие » Противотанковые ружья » Германия
  • 10483

    Подробнее

Противотанковое ружье Panzerbüchse PzB 39

После многочисленных жалоб конструктор ПТР РzВ 38 Б. Брауэр был вынужден кардинально переделать свое ружье. При этом он значительно упростил конструкцию и удешевил производство этого оружия. Новое противотанковое ружье получило индекс «Panzerbüchse 39» и было принято на вооружение германской армии в конце 1939 года.

  • Оружие » Противотанковые ружья » Германия
  • 11315

    Подробнее

Противотанковое ружье Блюма

ПТР Блюма образца 1942 года было сконструировано под специально созданный на основе гильзы 23-мм выстрела авиационной пушки патрон калибра 14.5 мм. Новый патрон позволил придать пуле начальную скорость 1500 м/с.

  • Оружие » Противотанковые ружья » Россия / СССР
  • 12954

    Подробнее

Противотанковое ружье Симонова ПТРС

29 августа 1941 года постановлением Государственной Комиссии Обороны СССР 14, 5-мм самозарядное противотанковое ружье образца 1941 года системы Симонова ПТРС было принято на вооружение Красной Армии.

  • Оружие » Противотанковые ружья » Россия / СССР
  • 15360

    Подробнее

Тяжелое противотанковое ружье РЕС

В 1942 году советскими конструкторами Е.С. Рашковым, С.И. Ермолаевым и В.Е. Слухоцкиным было разработано и предложено новое 20-мм противотанковое ружье с высокой бронепробиваемостью, получившее обозначение «РЕС» (по первым буквам фамилий создателей оружия).

  • Оружие » Противотанковые ружья » Россия / СССР
  • 15714

    Подробнее

Противотанковое ружье Дегтярева ПТРД

29 августа 1941 года постановлением ГКО 14, 5-мм однозарядное противотанковое ружье образца 1941 года системы Дегтярева ПТРД было принято на вооружение Красной Армии. Тогда же было принято на вооружение и ружье Симонова – ПТРС.

  • Оружие » Противотанковые ружья » Россия / СССР
  • 16308

    Подробнее

Противотанковое ружье Шолохова

В качестве временной меры в июле 1941 года инженер В.Н. Шолохов предложил организовать производство противотанкового ружья типа «Маузер образца 1918 года», переделанного под патрон 12,7х108 мм.

  • Оружие » Противотанковые ружья » Россия / СССР
  • 21420

    Подробнее

Вывод

Первые противотанковые ружья появились вместе с самими танками – в Первую мировую

До начала ВОВ и Германия, и СССР не осознавали их очевидной важности, отдавая приоритет другим видам оружия. Однако первые же месяцы столкновения пехотных частей с танковой армадой Вермахта показали, насколько ошибочной была недооценка мобильных, дешевых, эффективных ПТР

В XXI веке все так же остается востребованным «старое доброе» противотанковое ружье, современное назначение которого в корне отличается от такового для образцов Великой Отечественной войны. Учитывая, что танки выдерживают по нескольку попаданий РПГ, классическому ПТР вряд ли «светит» поразить броневую машину. Фактически противотанковые ружья эволюционировали в класс «тяжелых» универсальных снайперских винтовок, в образе которых угадываются очертания ПТР. Они призваны поражать «беспилотники», живую силу на значительном отдалении, РЛС, ракетные установки, защищенные огневые точки, средства связи и управления, небронированную и легкобронированную передвижную технику и даже зависшие вертолеты.

Поначалу они выполнялись в основном под 12,7-мм боеприпасы от крупнокалибер­ных пулеметов. Например, американские М82А1 «Баррет», М87 и М93 «МакМиллан», британ­ская AW50, французская «Гекате II», российские АСВК и ОСВ-96. Но в 2000-х в рамках семейств крупнокалиберных патронов 12,7×99 (.50 «Браунинг») и 12,7×108 появляются уже специальные «снайперские» патроны. Такие патроны вошли, например, в те же российские 12,7-мм снай­перские комплексы ОСВ-96 и АСВК (6С8), американ­ский М107. Представлены и винтовки под более мощные па­троны: венгерская «Гепард» (14,5-мм), южноафриканская NTW (20 мм), американская M-109 (25 мм) и другие. Старт, взятый в начале XX века, продолжается!

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
