Пистолет-пулемет ПП-19-01 Витязь-СН

Пистолет-пулемет ПП-90 патрон калибр 9 мм. Устройство

ПП-90 — 9-мм специальный пистолет-пулемёт скрытого ношения, разработанный по заказу МВД РФ.

Как говорят оружейники, военным законы физики не писаны, потому так часто можно встретить требования к оружию противоречащие здравому смыслу. Нашим же конструкторам, почти всегда удавалось сделать практически невозможное и если не полностью удовлетворить все требования в своих образцах, то хотя бы вплотную приблизиться к ним. Ярким примером является пистолет-пулемет ПП-90, о котором обычно встречаются негативные отзывы. Тем не менее, это оружие очень интересно, а главное полностью соответствует тем требованиям, которые к нему предъявляли.

Пистолет-пулемет ПП-90М

Разработан данный пистолет-пулемет был в начале 90-х годов прошлого века, именно тогда потребовался компактный ПП, который бы не обременял стрелка при ношении своим весом или габаритами и идеально подходил бы для скрытого ношения. Оружие было решено сделать складным, хотя на этом прокололись уже множество оружейных компаний, так и не добившись распространения подобных образцов. Попытаться сделать складной пистолет-пулемет решили сделать тульские оружейники и добились того, что в сложенном виде оружие даже на оружие было непохоже, хотя и разложенным образец только отдаленно напоминал ПП. Внешний вид пистолета-пулемета достаточно интересный. Будучи сложенным, он представляет собой блок 270 миллиметров в длину, 90 в ширину и 32 в толщину. Из этого блока буквально за 3-4 секунды можно разложить пистолет-пулемет длиной 485 миллиметров, весом 1,8 килограмма.

Пистолет-пулемет ПП-90

Автоматика образца построена по схеме со свободным затвором, огонь ведется с закрытого затвора, только автоматический, одиночного огня оружие не имеет. Темп стрельбы равняется 600-800 выстрелов в минуту, так что, в принципе, вести учет израсходованных боеприпасов стрелку достаточно просто. Питается пистолет-пулемет ПП-90 из отъемных коробчатых магазинов вместимостью 30 патронов 9х18ПМ, патроны ПММ не могут использоваться. Эффективная дальность оружия не превышает 50 метров, чему способствуют не самые лучшие прицельные приспособления и эргономика пистолета-пулемета, впрочем, от подобного образца большая эффективная дальность ведения огня и не требуется.

Конструкция оружия очень сильно напоминает складной нож «бабочку». При приведении пистолета-пулемета в боевое состояние, блок раскладывается на две части: ствольную коробку и приклад, по центру остается рукоять, она же приемник магазина. К сожалению, конструкция оружия такова, что хранить пистолет-пулемет в сложенном состоянии с магазином невозможно. Поэтому для того что бы начать стрелять из оружия его сначала нужно разложить, вставить магазин, взвести затвор, при этом по желанию необходимо так же поднять прицельные приспособления, которые имеют не самую жесткую фиксацию, что сказывается на эффективности огня из оружия. Именно на прицельные приспособления ругаются чаще всего. Приклад оружия, в силу сохранения компактных размеров пистолета-пулемета в целом так же получился очень короткий и человеку хорошо развитому физически он будет неудобен. Много нареканий вызывает и надежность автоматики ПП, все-таки, как ни крути, а когда оружие складывается и раскладывается в разные стороны, то люфт деталей неизбежен, а значит будут и проблемы с работой образца.

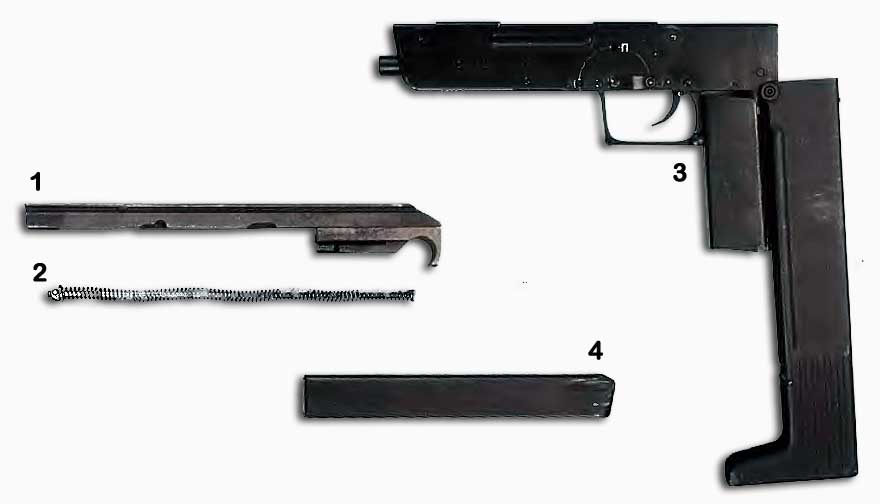

Пистолет-пулемет ПП-90М в неполной разборке: 1 — затвор; 2 — возвратно-боевая пружина; 3 — ствол со ствольной коробкой, прицельным приспособлением, спусковым механизмом, предохранителем-переводником, пистолетной рукояткой и прикладом; 4 — магазин.

В целом оружие получилось достаточно простым, и хотя его в карман не положишь, но нельзя отрицать того, что конструкторам удалось создать образец достаточно компактный в сложенном состоянии. Для повсеместного распространения данный ПП, естественно не подходит, причиной тому и небольшая эффективная дальность ПП-90 и длительное время подготовки оружия к стрельбе, да и нарекания на работу оружия так же явно не на пользу этого пистолета-пулемета. Несмотря на это нельзя оценивать данное оружие строго негативно, не стоит забывать, что речь идет о складывающемся ПП компактных размеров, а это оружие достаточно специфическое. Но нашему соотечественнику чаще всего проще ругаться на оружие, без учета того, что этот пистолет-пулемет не является полноценным образцом, хотя спрашивают с него как с обычного ПП.

ПП-90 в готовом для стрельбы положении

Российский аналог

Взглянем теперь на отечественный образец, имеющий немалые шансы на дальнейшее развитие и практическое применение.

Опыт использования формированиями МВД пистолетов-пулеметов сказался в выдаче в 2003 году тактико-технического задания на новый 9-мм образец, получивший обозначение «Витязь» (как сообщалось, это название связано с участием офицеров отряда специального назначения МВД «Витязь» в формировании требований к оружию).

Пистолеты-пулеметы серии «Витязь» Ижевского машиностроительного завода выполнены под патроны типа 9х19. Конструкция оружия не менее чем на 70 процентов унифицирована с автоматом АК74М и ранее разработанным семейством пистолетов-пулеметов ПП-19 «Бизон-2». Конкретнее – за основу взяли 7,62-мм вариант «Бизона-2» ПП-19-2-07 под патрон 7,62х25: если остальные варианты «Бизона-2» имели шнековый магазин, то ПП-19-2-07 комплектовался коробчатыми магазинами. Соответственно «происхождению» образец «Витязь», представленный конструкторско-оружейным центром Ижмаша, получил обозначение ПП-19-01.

ПП-19-01 «Витязь» представлялся и на армейский конкурс по теме «Басканец», не давший пока результата. «Витязь», однако, был запущен в серийное производство для поставки в подразделения МВД.

Автоматика пистолета-пулемета работает за счет использования энергии отдачи свободного затвора. Шток затвора служит помещением для возвратной пружины. Рукоятка перезаряжания жестко связана с затвором. Ударно-спусковой механизм куркового типа с флажковым предохранителем-переводчиком практически аналогичен автомату и допускает одиночный и автоматический огонь.

Для стрельбы могут использоваться патроны 7Н21, 7Н31 (с легкой пулей высокой начальной скорости), а также другие патроны 9х19 зарубежного и отечественного производства. Стоит отметить, что расчет на 7Н21 и 7Н31 с высоким пробивным действием пули – заметное преимущество отечественных образцов. Питание патронами – из отъемного коробчатого двухрядного магазина секторной формы, крепление которого усилено горловиной снизу ствольной коробки. С помощью специальной клипсы магазины могут соединяться по два для ускорения смены. Снарядить магазин можно с помощью обоймы на 15 патронов.

На дульную часть ствола оружия крепится щелевой пламегаситель. Вместо него может устанавливаться глушитель (прибор бесшумной и беспламенной стрельбы). При стрельбе патронами со скоростью пули выше звуковой глушитель играет роль прибора малошумной стрельбы, к тому же устраняя пламя выстрела.

Пистолет-пулемет имеет складывающийся влево рамочный металлический приклад, аналогичный АКС74У или ПП-19. Прицельное приспособление включает мушку с предохранителем и секторный прицел. Для установки оптического или ночного прицела «Витязь» получил стандартную планку на левой стороне ствольной коробки с креплением типа «ласточкин хвост».

Позднее появился вариант «Витязь-СН» («Витязь-Спецназ», как его также именуют), более унифицированный по деталям и узлам с выпускаемыми Ижмашем автоматами АК «сотой» серии. Пистолетная рукоятка, цевье и ствольная накладка – из литого полиамида черного цвета. «Витязь-СН» может снабжаться стандартной планкой на левой стороне ствольной коробки либо ступенчатой планкой типа «Пикаттини» на крышке ствольной коробки. Планки «Пикаттини» широко используются на современном ручном стрелковом оружии для установки различных типов оптических, коллиматорных, ночных прицелов. На планки «Пикаттини», выполненные на цевье, можно крепить фонарь-осветитель, лазерный целеуказатель, переднюю рукоятку удержания. Поскольку специальные подразделения МВД используют широкую гамму прицельных и вспомогательных приспособлений, установка таких планок – прием не лишний.

Тактико-технические характеристики ПП-19-01 «Витязь-СН»

  • 9х19 («Парабеллум», 7Н21, 7Н31) Патрон
  • 2,9 кг Масса без патронов
  • 705 мм Длина оружия с откинутым прикладом
  • 480 мм Длина оружия со сложенным прикладом
  • 237,5 мм Длина ствола
  • 370 м/с (7Н21) Начальная скорость пули
  • 700 выстр/мин Темп стрельбы
  • од/авт Виды огня
  • 40/120 выстр/мин Боевая скорострельность
  • 200 м Дальность прицельной стрельбы
  • 30 патронов Емкость магазина

Модификации MP5 A2 и A3 отличаются только прикладом. У А2 затыльник ствольной коробки соединен с постоянным пустотелым пластмассовым прикладом, у А3 приклад выдвижной металлический. Сравнительная сложность системы и множество мелких деталей – осей, шплинтов, винтов составляют недостаток МР5. Однако высокое качество производства позволило наладить надежную работу системы, а использование преимущественно в «профессиональных» формированиях обеспечило должный уровень эксплуатации. К достоинствам МР5 относят хорошую кучность стрельбы, обусловленную в том числе производством выстрела при закрытом затворе и балансом оружия, удобство управления.

Модификация MP5SF – это самозарядный вариант MP5A2. В семействе «Хеклер унд Кох», заметим, есть и 10-мм «ветвь» – в начале 90-х годов ФБР выбрало 10-мм пистолетный патрон .40 «смит энд вессон» и в 1992-м заказало «Хеклер унд Кох» 10-мм пистолеты-пулеметы МР5.

Весьма популярна и малогабаритная модель MP5K (kurz), созданная в 1976 году. Укорочение ствола заставило ускорить отпирание канала ствола, так что темп стрельбы МР5К достигает 900 выстр/мин. Укороченное цевье снабжено дополнительной рукояткой удержания. Вместо приклада затыльник МР5К имеет шарнирную антабку для ременной петли, с помощью которой оружие носится под мышкой. МР5К может размещаться под верхней одеждой, в кейсе.

У модификаций MP5K A4 и А5 ударно-спусковой механизм с возможностью стрельбы фиксированными очередями. На оружии выпуска после 1990 года флажок обычно двусторонний.

Прицельные приспособления MP5K, MP5KA4 аналогичны МР5. Модификации MP5KА1 и MP5KA5 имеют низкопрофильные постоянные мушку и прицел, слабо выдающиеся на гладкой поверхности ствольной коробки.

«Бесшумные» модификации МР5 появились в 1970 году и получили обозначение MP5 SD (ShallDampfer). Их главное отличие – интегрированный глушитель. Поскольку для стрельбы используются патроны 9х19 с начальной скоростью пули выше скорости звука, уменьшение скорости до дозвуковой (285 м/с) осуществляется за счет отвода части пороховых газов из канала ствола в окружающую его камеру через отверстия, выполненные по дну нарезов. Перед дульным срезом ствола расположен сепаратор, разбивающий и тормозящий поток выходящих через дульное отверстие газов. Ствол с глушителем окружен пластмассовым кожухом-цевьем. Если для «обычных» МР5 указывается дальность эффективной стрельбы 200 метров, то для МР5SD – 135.

Создано шесть основных модификаций SD: MP5 SD1 без приклада, SD2 снабжен постоянным прикладом, а SD3 – выдвижным, аналогичным МР5 A3. SD4, SD5 и SD6 отличаются от SD1, SD2 и SD3 соответственно возможностью стрельбы очередями фиксированной длины.

Видимо, из-за значительно возросших размеров МР5 SD не получили столь большой популярности, как другие модели МР5. Многие пользователи предпочитают МР5 со съемным глушителем.

Варианты со съемным глушителем есть и у MP5K. Так, по «американским» требованиям создана модификация MP5K-PDW (Personal Defence Weapon), которую можно считать «германо-американским» оружием. Ряд элементов конструкции разработан фирмами США: легкий складываемый вправо пластмассовый приклад, двусторонний флажок переводчика-предохранителя, съемный глушитель. По заявлению «Хеклер унд Кох», выпущено около 130 различных модификаций МР5.

Тактико-технические характеристики пулемета Печенег

– Принят на вооружение: 2001- Конструктор: ЦНИИточмаш- Разработан: 1995 год- Производитель: ЦНИИточмаш, Завод имени Дегтярёва

Вес пулемета Печенег

– 8,2 кг (на сошках) или 12,7 кг (на станке)

Размеры пулемета Печенег

– Длина, мм: 1155- Длина ствола, мм: 658

Патрон пулемета Печенег

– 7,62×54 мм R

Калибр пулемета Печенег

– 7,62 мм

Скорострельность пулемета Печенег

– 650 выстрелов/мин

Скорость пули пулемета Печенег

– 825 м/с

Прицельная дальность пулемета Печенег

– 1500 метров

Вид боепитания: ленты на 100 патроновМаксимальная дальность, м: 3800Принципы работы: отвод пороховых газовПрицел: механический (мушка и целик).
