Ка-26 – сельскохозяйственный «хулиган»

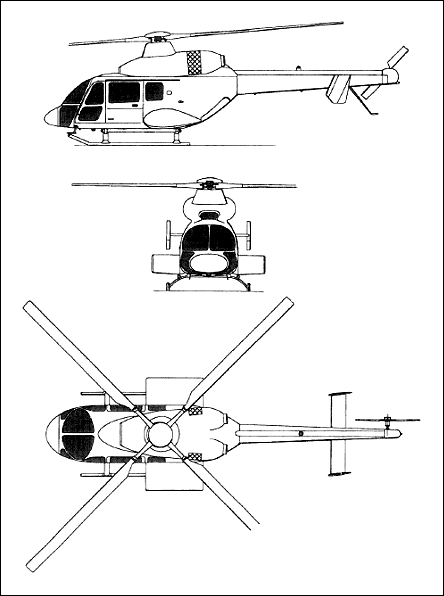

История создания Ка-60

Проектирование Ка-60 было начато еще в СССР с 1983 года. На это время было множество моделей и модификаций вертолетов Ми, которые по достоинству заполнили все сферы гражданской авиации и удовлетворяли нужды армии. Несмотря на то, что вертолеты Миля имели большую грузоподъемность, это стало и их недостатком в перевозке грузов до двух тонн, поскольку это было экономически невыгодно. Основную часть всех грузов перевозили вертолеты модели Ми-4, но они были сняты с производства, это и послужило стимулом для создания более экономичного вертолета с нужными на то время качествами и характеристиками.

Для решения данной проблемы вышел указ летом 84 года о создании машины, которая могла бы качественно перевозить грузы в любое время суток. Конкурс на проектирование выиграло бюро Камова. Данная машина должна была перевозить грузы над полем боя. Эскизный проект вертолета Ка-60 был готов в 1990 году, первая машина была построена только в 97 году. Такое большое время постройки машины было из-за распада Союза и недостаточного финансирования проекта. Первая презентация аппарата состоялась в средине лета 1998 года на территории фирмы Камова. За внешний вид он получил название «Касатка». Первый отрыв от взлетной площадки вертолет осуществил зимой этого же года. Для более полных испытаний был изготовлен еще один вертолет.

Производство Касатки планировалось на вертолетном заводе в Улан-Удэ, но в конечном счете их начали изготовлять в городе Луховицы под Москвой. Министерство обороны РФ произвело заказ на изготовление 100 вертолетов данной модели, серийное производство планируется начать в 2015 году.

Вооружение Ка-27

Вертолет комплектуется противолодочными торпедами АТ-1МВ, ракетами АПР-23 и свободнопадающими противолодочными авиабомбами ПЛАБ калибром 50 и 250 кг. На правом борту фюзеляжа находится кассетный держатель КД-2-323, к которому подвешиваются морские ориентирные бомбы ОМАБ.

За определение целей и наведение на них огня отвечает поисково-прицельная установка «Осьминог».

В состав бортового комплекса «Осьминог» входят:

  • радиолокационная станция, обтекатель в передней части фюзеляжа (выполняет поиск подводных лодок, которые находятся над водной поверхностью), радиомаяки-ответчики;
  • опускаемая гидроакустическая станция, которая располагается в хвостовой части фюзеляжа (определяет координаты обнаруженной подводной лодки);
  • магнитный обнаружитель;
  • радиогидроакустический буй.

Помимо этого оборудования, с вертолета сбрасываются радиотехнические маяки, маркеры и дымогенераторы ОМАБ-Д.

Дальность обнаружения надводной цели в полете на высоте 100-500 м составляет не менее 25 км, при 2-балльном волнении моря и скорости судна 8 узлов – не менее 8 км.

Основные особенности ППС «Осьминог»:

  • применение информационно-вычислительной машины (БЦВМ),
  • наличие индикатора тактической обстановки;
  •  возможность взаимного координирования вертолетов в комплексе тактической группы;
  • практически полная автоматизация в поиске лодки.

Вертолет Ка-27 оснащен бортовой автоматизированной системой «Привод-СВ-борт», которая в сумме с корабельной аппаратурой и навигационным комплексом предназначалась для выполнения широкого спектра заданий по маневрированию и вертолетовождению (режимы «посадка» и «навигация»).

История возникновения вертолётов

Люди с древнейших времён мечтали о полётах. Об использовании принципов, на основе которых сейчас летают винтокрылые машины, задумывались еще в древнем Китае. Европа тоже не оставалась в стороне. Среди чертежей, обнаруженных после смерти Леонардо да Винчи, найдены изображения устройств с подобием лопастей.

В России Михаил Ломоносов проектировал винтовой механизм для вертикального взлета, который он собирался использовать для метеорологических наблюдений.

Под руководством профессора Шарля Рише они создали аппарат, поднявшийся над землей на полметра.

Крупный прорыв в развитии геликоптеров произошел в 1911 году, когда российский инженер Борис Юрьев сконструировал автомат перекоса, управляющий наклоном оси вертолётного винта. Этим решилась проблема получения горизонтальной скорости. В дальнейшем такими аппаратами стали заниматься многие исследователи в Аргентине, Франции, Италии и других странах.

В СССР первый полёт на винтокрылой машине совершил Алексей Черёмухин в 1932 году. Он поднялся на высоту 605 метров и установил мировой рекорд. Через три года Луи Бреге смог развить скорость выше 100 км/ч. После этого отпали все сомнения в целесообразности развития вертолётостроения, в первую очередь в военной области.

Конструкция

Вертолёт двухвинтовой соосной схемы с двумя поршневыми двигателями и четырёхопорным колёсным шасси.

Построен по схеме «летающего шасси»: за кабиной пилотов могли устанавливаться (в зависимости от нужной задачи) различные типы подвески: пассажирская/грузовая кабина, баки и распылители для авиационных химических работ, подъёмная лебёдка, и т. д. (бригада из 3 человек за 1,5―2 часа способна переоборудовать вертолёт из одного варианта в другой).

Двигатель

Вертолёт оснащён двумя поршневыми 9-цилиндровыми звездообразными двигателями с воздушным охлаждением М-14В26 Веденеева, расположенными в мотогондолах по бокам фюзеляжа. Двигатели и главный редуктор разработаны воронежским Опытно-конструкторским бюро моторостроения.

Несущие винты

Трёхлопастные, соосные, противоположного вращения, с шарнирным креплением лопастей, установлены друг от друга на расстоянии 1,17 м. Лопасти изготовлены ― впервые в практике мирового вертолётостроения ― из стеклопластика на основе стеклоткани и эпоксидно-фенольного связующего (были разработаны специально для Ка-26, имеют практически неограниченный ресурс). Лонжерон полый, переменного сечения, к нему приклеены лёгкие хвостовые секции и присоединён на болтах стальной узел крепления лопасти. Носок лопасти защищён светоизносостойким резиновым покрытием, внутри носка расположен противовес. Внутри противовеса расположены трубки противообледенительной системы, по которым на носки лопастей подавалась жидкость из бака, располагавшегося в отсеке в задней части центральной секции фюзеляжа между корневыми частями хвостовых балок.

Фюзеляж

Представлен в виде «летающего шасси» с центральным отсеком-платформой прямоугольной формы, к которому спереди крепится кабина экипажа, а сзади две хвостовые балки, несущие горизонтальное оперение. Сверху центрального отсека установлен главный редуктор с несущей системой, а по бокам две гондолы с двигателями М-14В26.

Кабина

Кабина для экипажа двухместная, с хорошим обзором и сдвижными дверьми, имеет большую площадь остекления, в сельскохозяйственном варианте оборудована системой очистки воздуха с центробежным сепаратором-нагнетателем, создающим в кабине избыточное давление, и фильтром поглотителем. Лобовые стёкла оборудованы стеклоочистителями и противообледенительной системой. В кабине предусматривается установка второго комплекта управления. За сиденьями экипажа размещаются отсеки радиоэлектронного и приборного оборудования с большими люками для обслуживания.

Топливная система

Имеет 3 топливных бака (2 передних, 1 задний) с общей ёмкостью 620 литров, дополнительно возможна установка двух баков ёмкостью по 160 литров по бокам грузопассажирской кабины.

Интересные факты

Пять мировых достижений по праву принадлежат вертолёту Ка-26, из них наиболее значимые — это рекорд по достижению высоты машиной весом от 1750 кг до 3000 кг и он равен 5330 метров.

Ещё одно мировое достижение для вертолётов класса Ка-26 – скороподъёмность 51,2 м/с достигнутая в наборе высоты 3000 метров за 8 минут

Вертолёт Ка-26 многие режиссёры использовали в съёмках своих фильмов:

  • В фильме «Старики-разбойник» персонаж Ю. Никулина пролетает над городом, держась за верёвочную лестницу, подцепленную к Ка-26.
  • В комедии «Шла собака по роялю» один из героев молодой лётчик с Ка-26.
  • В фильме для детей «Три весёлые смены» друг героя фильма Микоши Павел летает на вертолёте Ка-26.
  • В трёх фильмах «Сыщик», «Всё будет хорошо» и «Языческая мадонна» — это вертолёт ГАИ.

Эффективнее всего вертолёт Ка-26 применялся на авиационно-химических работах.

Ка-26 первый из гражданских вертолётов, который закупался странами Западной Европы.

Вертолет Ка-26 – видео

https://youtube.com/watch?v=rF6df3YA3eo

ГВФ стал главным заказчиком постройки этого вертолета (1964 год). Особенностью было его исключительное использование. Ка-26 представлял собой вертолет с двумя поршневыми двигателями и четырьмя стойками шасси, что в свою очередь привело к неидеальным аэродинамическим показателям. С одной стороны, он был медлительным (хоть скорость для трудового вертолета и не нужна), но, с другой, положительно отмечались компактность, высокая тяга, манёвренность и простая техника пилотирования.Учитывая критерии стоимости и эффективности работы, Ка-26 считается одним из лучших вертолетов. В сравнении с тем же Ми-2 можно отметить, что Ка-26 обладает меньшей мощностью двигателя и меньшим весом, что не мешает ему перевозить такой же вес, как и Ми-2. А дальность и время полета превышают вдвое.

Практически все эксплуататоры этой летательной машины отмечают особую изюминку – наличие стеклопластиковых лопастей несущего винта, ресурс которых в десять раз превосходит металлические лопасти Ми-2. Конструкция технологии изготовления была забетонирована в 5 зарубежных странах. Ка-26 – это единственный вертолет в СССР, который получил сертификат по американской норме летной годности.

Модификации

За три года было сконструировано семь модификаций:

– Сельскохозяйственный. На замену грузопассажирской кабине смонтированы баки или бункеры для распыления и разбрызгивания химикатов (ширина распыленной полосы от 20 до 60 метров).

– Транспортный. В нем имеется либо грузопассажирская кабина на шесть человек, либо грузовая платформа на груз весом 900 кг.

– Санитарный. Специальная пассажирская кабина с двумя местами, приспособленная для больных на носилках, медработника с оборудованием.

– Лесо-патрульный. В основном использовался для патрулирования лесов и горных массивов, проводил спасательные работы при пожарах. Внутри вертолета вмонтирована электрическая лебедка ЛПГ-150.

– Летающий кран. Широко применялся для грузоподъёмных работ весом до 900 кг.

Корабельный спасательный. В нем размещена лебедка ЛПГ-150-М3 (система подъёма пострадавших), спасательная лодка ЛАС-5М3 (имеет радиостанцию «Коралл», телевизионную камеру и аварийные баллонеты).

– Патрульный. Использовался Госавтоинспекцией, соответственно, на вертолёт были установлены громкоговоритель, электролебёдка, грузовой крюк. В отдельных ситуациях модифицировался телевизионной камерой.

Сельскохозяйственный Ка-26

За весь период было сконструировано около 800 авиамашин на заводе в Кумертау. Они использовались в 17 зарубежных странах и установили пять мировых рекордов. В создании этого шедевра принимали участие руководитель ОКБ Н.И. Камов, главный конструктор М. Купфер, ведущий конструктор Ю. Петрухин, инженер по испытаниям В. Дордин и летчики-испытатели В. Громов и Е. Ларюшин.

Создатель

В 1945 г. Миль М.Л. защищает докторскую диссертацию «Динамика ротора с шарнирным креплением лопастей и ее приложение к задачам устойчивости и управляемости автожира и геликоптера», в которой излагался опыт по исследованию устройства винтокрылых машин. Вскоре он начинает разработку опытного вертолета ЭГ-1 (экспериментальный геликоптер).

Миль М.Л.

Осенью 1947 г. государственной комиссии был представлен полноразмерный макет вертолета. А 12 декабря вышло постановление о создании ОКБ-4, которое возглавлялось Милем М.Л.

Готовый образец машины получил наименование ГМ-1 (геликоптер Миля). 20 сентября 1948 г. вертолет впервые поднялся в воздух. В ходе испытаний ГМ-1 показал удовлетворительные летные характеристики. Однако в ходе испытательных полетов две машины разбились. Причиной аварий были технические недоработки. Только благодаря настойчивости и энтузиазму Миля работы над проектом не были прекращены.

Боевое применение.

Вертолет пошел в серийное производство под обозначением Ми-1. Первый государственный заказ ограничивался 15-ю машинами. Первоначально в высших кругах довольно скептически относились к идее массового использования вертолетов. Ситуация изменилась во время войны в Корее, после того как поступили сведения об успешном их применении американцами. Ми-1 и его возможности продемонстрировали Сталину. После этого началось крупносерийное производство вертолета.  Конкуренты Ми-1, Як-100 и Б-11, в серию не пошли. С 1954 по 1960 гг. было выпущено 2680 машин.

Судно Б-11.

Судно Як-100.

По своей конструкции Ми-1 – вертолет, выполненный по классической одновинтовой схеме с рулевым винтом на хвостовой балке. Фюзеляж полумонококовый с алюминиевой обшивкой. Кабина состоит из места летчика и размещенного за ним сидения для двух пассажиров. Шасси трехопорное неубирающееся. Несущий винт трехлопастной. На  первых серийных машинах применялись лопасти составной конструкции со стальными, деревянными и полотняными элементами. На поздних модификациях устанавливались цельнометаллические лопасти из алюминиевого сплава. Рулевой винт трехлопастной с деревянными лопастями. Силовая установка состоит из поршневого двигателя АИ-26ГРФ (429 кВт).

Характеристики Ми-1

Ми-1 – многоцелевой вертолет, которых использовался как в ВВС, так и в гражданской авиации стран Варшавского договора. В медицинском варианте машина оснащена двумя подвесными гондолами для перевозки больных. Имеется возможность установки пулеметного и ракетного вооружения.

Максимальная взлетная масса 2330 кг. Максимальная скорость 185 км/ч. Практическая дальность полета 430 км. Практический потолок 3500 м. Полезная нагрузка состоит из двух пассажиров или 255 кг груза.

Полный список характеристик:

Ми-1 видео

Вертолет Ми-1. Галерея.

Конструкция Ка-27

Вертолет имеет соосную конструкцию несущей системы. Винты вращаются в противоположные стороны. Несущий винт имеет три лопасти, которые изготовлены из стеклопластика и имеют титановые втулки.

Каркас фюзеляжа балочно-стрингерного класса состоит из алюминиевых сплавов. Ради достижения путевой и продольной устойчивости хвостовое оперение разделено на 2 киля. Килевые шайбы оснащены неуправляемыми предкрылками и развернуты к оси фюзеляжа носком.

На вертолете Ка-27 установлено неубирающееся четырехопорное шасси с самоориентирующимися передними колесами, к которым примыкают элементы гидравлической системы. Благодаря ей можно чуть приподнять вертолет для удобного доступа к грузовому отсеку. Конструкция предусматривает установку лыж.

В состав силовой установки входят два турбовальных двигателя ТВ3-117КМ, каждый из которых имеет мощность 2200 л.с., и редуктор ВР-252. Во время полета несущие винты имеют стабилизированную частоту вращений. Запуск двигателей осуществляет вспомогательная силовая установка АИ-9.

Основные источники энергии на вертолете – это два трехфазных генератора переменного тока ГТ40ПЧ8Б, соединенных с редуктором ВР-252. К бортовой сети подключен левый генератор, а правый соединен с ним параллельно. На выходе напряжение тока составляет 200 В.

На вертолете отсутствуют генераторы постоянного тока, а необходимые 28,5 В преобразуются из трехфазных генераторов переменного тока, проходя через выпрямительные устройства ВУ-6Б. В случае отказа генераторов источником энергии на Ка-27 являются 2 никель-кадмиевые батареи 20НКБН-25У3 и 2 полупроводниковых статических преобразователя тока ПТС-800А и ПОС-1000А.

Во время выполнения аварийной посадки на водную поверхность применяют надувные баллонеты, которые по умолчанию сложены в контейнерах по бокам фюзеляжа (плавучесть Ка-27 при выключенных двигателях плохая). Каждый баллонет имеет объем 5,4 м³ и надувается сжатым воздухом от баллонов с пиротехническими кранами.

В состав оборудования входит радиокомпас, автопилот, система передачи данных о разведанной лодке, работающая в полуавтоматическом режиме.

На Ка-27 предусмотрено использовать экипаж из трех человек: пилота, оператора противолодочных систем и штурмана-координатора.

Модификации Ка-27

  • Ка-252 – первый прототип палубного противолодочного Ка-27.

  • Ка-252ТЛ – телеметрический вертолет корабельного расположения.

  • Ка-27ПЛ – противолодочный палубный вариант.

  • Ка-27ПС – поисково-спасательный вариантвертолета.

  • Ка-27ПСД – поисково-спасательный планер повышенной дальности полета.

  • Ка-27РЭП – тестовый вертолет для проведения радиоэлектронного подавления.

  • Ка-27Е – вертолет, выполняющий радиационную разведку.

  • Ка-27М – модернизированная модификация Ка-27, в состав которой входит радиолокационная командно-тактическая система. В ней выделяют магнитометрическую, акустическую, радиоразведочную системы, бортовую радиолокационную станцию. Радар находится под фюзеляжем и применяется для определения надводных, наземных и воздушных объектов. В 2014 году 4 машины Ка-27ПЛ по заказу ВМФ России начали переделывать под Ка-27М. Серийное производство тоже планировалось запустить с 2014 года.

  • Ка-28 – экспортная модификация Ка-27, которая отличается упрощенным набором оборудования. Нынче на экспорт не поставляется, а направляется на потребности ВВС РФ.

  • Ка-29 – транспортно-боевой вариант. Производство в нынешнее время не налажено.

Ка-32 – вертолет гражданской авиации, который эксплуатируется не только российскими авиакомпаниями, но и Канадой, Малайзией, Южной Кореей и Швейцарией.

История создания

Начало 60-х годов запомнилось для работников ОКБ Н.И. Камова получением задания от правительства на разработку вертолёта для народного хозяйства способного работать с различными вариантами съёмного оборудования. Было решено поставить во главе проекта заместителя главного конструктора М.А. Купфера.

В первом месяце весны 1965 года построили опытный образец машины и уже в мае этого же года лётчик-испытатель В.И. Громов оторвал вертолёт от земли и проверил работу двигателей в режиме висения. Так уж совпало, что в день авиации 18 августа 1965 года Ка-26 совершил пробный полёт по кругу.

Ка-26

Потом были ещё полёты по кругу и в зону, проверка всех режимов — в общем, обычная работа по доводке вертолёта, а в 1966 году начались государственные испытания. Машина получилась, на удивление удачная, особенно было отмечено быстрота, с которой возможно было переоборудовать вертолёт под любые цели.

Оригинальная схема машины – «летающее шасси» позволяла бригаде из трёх человек в течение 1,5 -2 часов смонтировать любой вариант: пассажирский, грузовой и сельскохозяйственный. Собственно за эту уникальную схему на международной выставке вертолёт получил золотую медаль.

В 1967 году машина была показана во Франции на авиасалоне, затем после испытаний впервые в отечественном вертолётостроении был получен международный сертификат годности к полётам по нормам США.

В 1969 году заводы, расположенные в Бурятии, приступили к серийному выпуску вертолётов.

Ка-26 «Хулиган»

Развитие вертолётостроения в СССР и США

Начало американским вертолётам положил русский инженер Игорь Сикорский. В СССР он занимался разработкой аэропланов, а переехав в США основал фирму по созданию геликоптеров. В 1939 году был создан первый аппарат VS-300, спроектированный по классической одновинтовой схеме Юрьева.

На первых показательных полётах конструктор сам управлял своим детищем. В 1942 году появилась разработанная по заказу правительства США модель VS-316. Она использовалась, главным образом, для связи и проведения спасательных операций.

В 1930-е годы в Советском Союзе вертолётостроению не уделялось достаточно внимания. В 1940 году Борису Юрьеву разрешили создать конструкторское бюро, но началась война, и о геликоптерах пришлось забыть. После окончания войны винтокрылые машины стали распространяться по всему миру.

В СССР были созданы два КБ, которые возглавили Михаил Миль и Николай Камов. Они использовали в своих конструкциях одновинтовую и соосную схему соответственно. К концу 1940-х годов были представлены несколько моделей на конкурс. В нём победил аппарат Ми-1 производства КБ Миля.

История создания Ка-226

Согласно исследованиям маркетологов внутри страны на рынке авиаперевозок грузов и пассажиров вертолетами 80 % от их общего числа исполняются на вертолетах легкого класса. В силу того, что Ка-26 и Ми-2 в начале 90-х уже серийно не производили, на рынке авиаперевозок возник существенный дефицит, который на 15 лет оценивали в 500-600 единиц легких геликоптеров. Плюс, за это время на импорт можно направить до 300 единиц техники.

Получив много заказов от потенциальных покупателей, фирма «Камов» в начале 90-х годов начала работу над проектированием нового вертолета, сочетавшего в конструкции базовые элементы Ка-126 и Ка-26, только оснащенного двумя двигателями. Планировалось использовать новую модификацию решения тех же задач, что и базовые модели. В отличие от Ка-126, его можно задействовать для выполнения работ, которые требуют обязательного наличия двух двигателей для обеспечения необходимого уровня безопасности.

Первый макет в натуральную величину был сконструирован в 1996 году, а первый экземпляр выпущен в 1997 году. Среди заказчиков этого летательного аппарата большинство учреждений – государственные структуры: МЧС, РАО, мэрия Москвы, «Газпром». Потребность МЧС в таком вертолете составляет 150-200 единиц техники, «Газпрома» − около 100, а санитарных вариантов для столицы нужно около 40-50 штук. Не исключено, что заказы на Ка-226 будут поступать также от Государственного таможенного комитета, Федеральной пограничной службы России, Вооруженных Сил РФ и других ведомств.

Первый полет Ка-226 был совершен 4 сентября 1997 года. Руководил процессом летчик-испытатель В. Лавров. Серийное производство данной модификации удалось наладить на авиапредприятии КумАПП (г. Кумертау) и Оренбургском НПО «Стрела».

История создания.

После Второй мировой войны, ОКБ им. Миля начало разработку экспериментального варианта трехместного геликоптера, который получил название ЭГ-1. Протестировав образец на испытаниях, комиссия одобрила проект с настоятельными рекомендациями к внесению ряда изменений, опираясь на возможности усовершенствования некоторых систем.

Первый геликоптер ОКБ им. Миля ГМ-1 разрабатывался как связной. Кабина, кроме пилота, помещала еще двух человек. В основе конструкции находится классическая одновинтовая схема с хвостовым и несущим трехлопастными винтами. Во время разработки был учтен опыт зарубежного и отечественного вертолетостроения, однако инженеры-проектировщики стремились к созданию совершенно новой оригинальной модели.

Была переделана втулка несущего винта, вставлены вертикальный и горизонтальный шарниры. Эффективность данной конструкции превышает американские аналоги того времени, к тому же повысились практичность и удобство в управлении вертолетом. В горизонтальных и вертикальных шарнирах были применены игольчатые подшипники. На осевом шарнире находились один упорный и 2 радиальных шариковых подшипника. Понижение колебаний лопастей обеспечивали фрикционные демпферы.

Конструкторами Ми-1 на начальном этапе проектирования были Котиков А.К. и Русанович Н. Г., а закончил разработку Малаховский А.Э., которого стали называть родоначальником систем «Ми».

Первые три пробных образца Ми-1 строились в Киеве из-за отсутствия на ОКБ им. Миля необходимой производственной базы.

Летными испытаниями ГМ-1(прототип Ми-1) руководил инженер-испытатель Г. В. Ремезов. Окончательная сборка вертолета на авиазаводе в Киеве проводилась под руководством М.Н. Пивоварова. Первые три взлета Ми-1 были выполнены 20.09.1948 на Захарковском аэродроме, за штурвалом находился летчик-испытатель Байкалов М.К.

30.09.1948 на ГМ-1 была развита скорость в 100 км/час, а спустя некоторое время достигнут максимум – 170 км/час. Тестовые вылеты показали нестойкость в районе редуктора двигателя, образование на нем трещин. Причиной тому послужило отсутствие инерционных демпферов, гасящих крутильные колебания. Проблема была устранена путем введения в конструкцию резиновых втулок на главный вал.

С лета 1949 г. начались госиспытания ГМ-1. Особых нареканий на работу нового вертолета не возникло, за исключением уровня пилотирования и величины вибрации. В 1950 году провели тест на выполнение аварийных посадок. В 50-е годы было проведено множество тестов, которыми проверялась работа МГ-1 в горной местности и тяжелых метеоусловиях.
