ТТХ АГС-17

Гранатомет АГС-17 имеет следующие тактико-технические характеристики:

  • Калибр АГС-17 — 30 мм
  • Вес АГС-17 — Гранатомет со станком и прицелом — 31 кг — Тело: 18 кг — Коробки с гранатами: 14,5 кг
  • Размеры АГС-17 — Длина, мм: 840 мм — Длина ствола, мм: 305 мм
  • Скорострельность АГС-17 — 50-100 (одиночными); 350—400 (очередями) выстрелов/мин
  • Скорость снаряда АГС-17 — 185 м/с
  • Прицельная дальность АГС-17 — 1700 метров
  • Экипаж (расчёт), чел: 2 — 3
  • Снаряд: 30х29 мм

АГС-17 «Пламя» разошелся по всей планете огромными тиражами. Данная модель находилась на вооружении армий большинства стран постсоветского пространства, а также КНДР, Индии, Сербии, Кубы, Ирана, Финляндии и других государств. Преемником прославленного автоматического гранатомета является российский автоматический гранатомет второго поколения АГС-30.

3.Общее устройство выстрела к Агс-17, понятие о работе его частей и механизмов.

Для стрельбы из АГС-17 применяется 30-мм выстрел с осколочной гранатой ВОГ-17.

ВЫСТРЕЛ ВОГ-17 состоит из ОСКОЛОЧНОЙ ГРАНАТЫ, ПОРОХОВОГО ЗАРЯДА и ГОЛОВНОГО ВЗРЫВАТЕЛЯ МГНОВЕННОГО ДЕЙСТВИЯ (ВМГ).

Осколочная граната – для поражения живой силы осколками; состоит из корпуса, ведущего пояска, пружины (осколочной рубашки) и разрывного заряда.

Пороховой заряд – для сообщения гранате начальной скорости; состоит из гильзы, капсюля-воспламенителя и нитроглицеринового пороха.

Головной взрыватель – для обеспечения разрыва гранаты при встрече её с целью (преградой); состоит из ударного и воспламенительного механизмов и предохранительного механизма дальнего взведения.

Ударный механизм обеспечивает срабатывание ВМГ при встрече с преградой.

Воспламенительный механизм обеспечивает срабатывание предохранительного механизма.

Предохранительный механизм дальнего взведения обеспечивает безопасность ВМГ в служебном обращении и дальнее взведение. Механизмы взрывателя размещены во втулке с осью, которая поджимает мембрану.

Выстрелы в окончательно снаряженном виде помещаются в бумажные гильзы и укладываются в герметичные металлические коробки по 48 штук. В ящике: 2 коробки, нож для вскрытия коробок, инструкция пользования ножом.

Маркировка наносится чёрной краской на стенки и крышку ящика, на крышку металлической коробки и гранату.

Гранаты в боевом снаряжении окрашены в чёрный цвет.

ЛЕНТА для ВЫСТРЕЛОВ – служит для помещения выстрелов и подачи их в приёмник гранатомёта; состоит из отдельных кусков по 10 звеньев каждый. Куски ленты между собой соединяются с помощью выстрела, звенья с помощью шплинтов. Звено имеет: передние и задние захваты, хвостовик, соединительное кольцо и соединительный выступ. Снаряжение ленты производится вручную или снаряжательной машинкой.

КОРОБКА для ВЫСТРЕЛОВ – служит для помещения ленты с 29 выстрелами; она имеет ручку для переноски крышку и створку, закрываемые защёлками, шторку – для закрывания горловины коробки при транспортировке;

обойму с зацепом и зубом – для присоединения коробки к АГС-17; внутри – спиральную направляющую (улитку) – для направления движения ленты; выступ – для удержания ленты.

Авиационный вариант

Высокая эффективность средства огневого поражения побудила конструкторов бюро им. Нудельмана рассмотреть и другие варианты его применения. В 1980 году был принят на вооружение вертолетный комплекс 213П-А, представляющий собой автоматический гранатомет АГС-17, размещенный в подвесном контейнере (ГУВ, т. е. гондола универсальная вертолетная), устанавливаемом на узлах внешней подвески штурмовых вертолетов. Авиационная специфика потребовала внесения определенных конструктивных изменений. В ГУВе помещен боезапас, состоящий из трехсот снарядов. Активация оружия, в отличие от пехотного варианта, производится посредством электропривода дистанционно. Резкое увеличение скорострельности (до 500 против обычных 65 выстрелов в минуту) вызвало, в свою очередь, необходимость охлаждения ствола, реализуемого воздушным радиатором. Изменению подвергся и ствол в части шага нарезки. Начальная скорость, увеличенная за счет движения системы, требовала более интенсивного вращения гранаты для обеспечения нужной точности попадания.

Задержки при стрельбе из гранатомёта и способы их устранения.

АГС-17 при правильном уходе и обращении с ним является надёжным и безотказным оружием

Однако в результате неосторожного обращения с гранатомётом, загрязнения и износа частей, а также при неисправности выстрелов могут быть задержки при стрельбе. В случае задержки при стрельбе следует попытаться устранить её перезаряжанием АГС-17

Если перезаряжанием задержка не устранилась или после устранения снова повторяется, необходимо разрядить гранатомёт, выяснить причину задержки и устранить её, при этом не применять чрезмерных усилий, которые могут привести к поломке частей.

ЗадержкаПричина задержкиСпособ устранения

Непродвижение выстрела в приёмнике при заряжании или при стрельбе.

Пропуск подачи выстрела.

Затвор в переднем положении, выстрела не произошло.

Осечка. Затвор в переднем положении, выстрела не произошло.

1.Неполный отход затвора в заднее положение при заряжании.

2.Нерезкое отпускание рукоятки перезаряжания.

3.Неполный отход затвора вследствие загрязнения подвижных частей.

4.Неподача выстрела из-за увеличенного шага ленты(растяжение ленты).

Выпадание выстрела, поданного к входному окну ствольной коробки, из звена ленты.

1.Недостаточный выход бойка, связанный с недоходом затвора в переднее положение.

2.Загрязнение гранатомёта.

3.Неисправность выстрела.

4.Неисправность бойка.

Перезарядить гранатомёт и продолжать стрельбу. При повторении задержки открыть приёмник, отделить ленту, удалить недосланный выстрел, зарядить гранатомёт и продолжать стрельбу.

Перезарядить гранатомёт и продолжать стрельбу.

Перезарядить гранатомёт и продолжать стрельбу.

При неисправности бойка отправить гранатомёт в

ремонтную мастерскую.

ДЛЯ СТРЕЛЬБЫ ПРЯМОЙ НАВОДКОЙ на ДАЛЬНОСТЬ до 700 метров:

  • установить угломер — 30-00; прицел – 0-00;
  • механизмом точного горизонтирования вывести пузырёк поперечного уровня на середину;
  • отпустить зажимы горизонтального и вертикального наведения АГС-17;
  • механизмами наведения навести на цель угольник или вершину штриха сетки прицела согласно дальности до цели, затянуть зажимы;
  • снять предохранитель, нажать спусковой рычаг.

ДЛЯ СТРЕЛЬБЫ на ДАЛЬНОСТЬ более 700 метров:

  • установить угломер – 30-00; прицел – механизмом углов возвышения согласно дальности до цели по таблице на крышке ствольной коробки;
  • отпустить зажимы механизмов наведения АГС-17;
  • механизмом точного горизонтирования вывести пузырёк поперечного уровня на середину;
  • механизмом горизонтального наведения навести ЦПМ в цель;
  • затянуть зажимы механизмов наведения;
  • снять предохранитель, нажать спусковой рычаг.

ДЛЯ ЗАРЯЖАНИЯ АГС-17 ПОДАЁТСЯ КОМАНДА «ЗАРЯЖАЙ»:

  • ПН – открывает приёмник, вынимает конец ленты из коробки, устанавливает пустое звено над входным окном так, чтобы хвостовик звена с выстрелом лежал на съёмнике, закрывает приёмник и крышку коробки;
  • Н – отводит затвор назад до упора и резко отпускает рукоятку перезаряжания, ставит АГС на предохранитель;

                              ДЛЯ РАЗРЯЖАНИЯ АГС-17 ПОДАЁТСЯ КОМАНДА «СТОЙ, РАЗРЯЖАЙ» :

НАВОДЧИК:     ПОМОЩНИК НАВОДЧИКА:
  — ставит АГС на предохранитель;  — открывает приёмник, снимает ленту, отделяет коробку от АГС
  — отводит затвор назад и отпускает рукоятку, снимает с предохранителя,  — подхватывает рукой выстрел, выпадающий из выводного окна, закрывает приёмник, вынимает ленту из коробки,
  -делает контрольный спуск, взводит ударно-спусковой механизм, ставит АГС на предохранитель.—  присоединяет выстрел к ленте, укладывает ленту в коробку, закрывает крышку коробки.


«Автоматический гранатомёт станковый (АГС-17)»

Югославский и советский АГС

ТТХ АГС-17 советского и югославского (лицензионного) производства несколько различаются, хотя и не существенно. Калибр и боеприпасы полностью унифицированы (30 x 29 B). Ствол гранатомета, произведенного в СФРЮ, длиннее (305 против 290 мм), чем объясняется и большая начальная скорость снаряда (185 и 120 м/с соответственно). Скорострельность у «югослава» значительно выше (400 выстр./мин.), но это преимущество не всегда радует солдат, особенно в условиях, когда боеприпасы нужно экономить. Прицельная дальность обоих образцов одинакова и составляет 1700 м. Минимальное расстояние до цели – 1000 м.

Всего пять выстрелов

В мотострелковых (мотопехотных) и десантных отделениях с успехом используют однозарядные нарезные противопехотные гранатометы — в основном в виде подствольных. Их недостаток — ограниченная дальность и низкая скорострельность. Даже советские ГП-25 и ГП-30 с их остроумной дульнозарядной схемой позволяют делать не более 5 выстрелов в минуту. Между тем еще в конце 1930-х годов в ОКБ Я.Г. Таубина был разработан автоматический 40,8-мм гранатомет, не принятый тогда на вооружение. Преемник Таубина А.Э. Нудельман «вернулся к теме» тридцать лет спустя. Определенным стимулом стали попытки американцев использовать во Вьетнаме свои опытные автоматические гранатометы для поддержки пехоты и вооружения патрульных катеров. В 1971 году в СССР под обозначением АГ-17 (в станковом варианте — АГС-17) «пламя» приняли на вооружение 30-мм автоматический гранатомет, созданный в конструкторском бюро А.Э. Нудельмана. Возможность ведения настильного и навесного огня осколочными гранатами и дальность эффективной стрельбы до 1 200 м придают автоматическому гранатомету качества короткоствольной «пехотной пушки» и легкого миномета. Американцы, хотя и применили опытные гранатометы раньше других, официально приняли свой 40-мм Mk19 на вооружение на десять лет позже АГС-17. Боевое крещение АГС-17 прошел в Афганистане и заслужил доверие солдат. В горах он часто оказывался единственным средством огневой поддержки, которое подразделение могло нести с собой. Среди автоматических гранатометов первого поколения он стал одним из самых легких. Хороший эффект давало сочетание его навесного огня с настильным огнем крупнокалиберных пулеметов. В Чечне, Дагестане, других «горячих точках» АГС-17 подтвердил свою эффективность.

Созданный тульским КБ приборостроения 30-мм гранатомет АГС-30 не только оказался проще и легче (этот гранатомет второго поколения вместе со станком может переносить один человек), но и получил выстрел с лучшей баллистикой и осколочным действием. Растущий в мире интерес к автоматическим гранатометам (свои модели выпускают в Испании, Китае, Сингапуре, ЮАР) свидетельствует о перспективности этого типа оружия.

Получение предмета

Способы получения

Этот предмет можно получить следующими способами:

Кол-воИнгредиентОбщие примечанияТип
8 Смертельная тоскаСмертельная тоска8Камень умения 19 уровня высокого качестваКачество: +19%На пороге смерти он вперил взгляд в путь свой, забыв о вытекающей крови. Глаза вонзил в град далекий, что домом ему не стал.случайный камень умения 19 уровня и качеством 19Автоматически
1 Инкубатор камнерезаИнкубатор камнерезаДобавляет инкубируемый качественный камень умения на надеваемый предмет.Предмет выпадает после убийства %1% монстров.Качественный камень уменияЩелкните правой кнопкой мыши по этому объекту, а затем левой по предмету, чтобы использовать. Инкубированный предмет выпадет после убийства определенного количества монстров.случайный камень умения случайного качестваАвтоматически
6 ЛисаЛиса6Камень 20 уровня«Ум, сила и хитрость – без этих лисьих качеств суровую зиму не пережить».- Пословица эзомитовслучайный камень 20 уровняАвтоматически
13 КатаклизмКатаклизм13Камень чар 21 уровняОскверненоМогучие воины обмениваются ударами, а ловкие лучники — стрелами, но гибель им и себе несут заносчивые колдуны.случайный осквернённый камень с меткой “Чары” 21 уровняАвтоматически
3 Клятва камнерезчикаКлятва камнерезчика3Камень высокого качестваКачество: +20%«Я поклялся работать на благо людей. Что хорошего в прекрасном камне, если он лежит без пользы?» – Эразм, имперский камнерезчикслучайный камень с качеством 20Автоматически

Используется для получения

Этот предмет используется для получения следующих предметов:

РезультатКол-воИнгредиентОбщие примечанияТип
Пламенный взрыв ваалПламенный взрыв ваалВаал, Чары, Область, Огонь, ПоддерживаемоеРазовый расход душ: 30 (N) / Максимум зарядов: 1Нельзя получать души: 6.000 сек.Время применения: 0.50 сек.Шанс критического удара: 5.00%Эффективность добавленного урона: 60%Требуется Уровень 28Герой указывает область, в которой начинает подготовку мощный взрыв. Скорость подготовки взрыва основана на скорости сотворения чар. Взрыв происходит каждые 3 стадии, пока не достигнет 15 стадий. С каждой новой стадией область действия уменьшается, но урон становится больше.За 1% Качества:1% увеличение уронаНаносит от (31-280) до (46-419) урона от огняНа 110% больше урона от чар за каждую стадиюНа 90% больше урона от состояний за каждую стадию+5% шанс поджечь за каждую стадию-1 к радиусу за каждую стадиюОскверненоДля получения умения выберите предмет и поместите камень в гнездо соответствующего цвета. Щелкните ПКМ, чтобы вынуть камень из гнезда.1 Пламенный взрывПламенный взрывЧары, Область, Огонь, ПоддерживаемоеРасход маны: (4-7)Время применения: 0.20 сек.Шанс критического удара: 5.00%Эффективность добавленного урона: 60%Требуется Уровень 28Герой поддерживает умение для создания большого взрыва. Чем дольше идёт поддержание, тем шире будет эффект и тем больше урона нанесёт взрыв, вплоть до 10 стадий.За 1% Качества:1% увеличение уронаНаносит от (31-280) до (46-419) урона от огняНа 110% больше урона от чар за каждую стадиюНа 90% больше урона от состояний за каждую стадию+5% шанс поджечь за каждую стадию+3 к радиусу за каждую стадиюДля получения умения выберите предмет и поместите камень в гнездо соответствующего цвета. Щелкните ПКМ, чтобы вынуть камень из гнезда.случайный результат оскверненияВручную
1 Сфера ваалСфера ваалРазмер стопки: 10Оскверняет предмет, непредсказуемо изменяя егоЩелкните правой кнопкой мыши по этому объекту, а затем левой по предмету, чтобы осквернить его. Осквернённые предметы не могут быть модифицированы снова.Для разделения щелкните мышкой с зажатой клавишей Shift.

Награда за задание

Дается в качестве награды за следующие задания:

Класс →ВедьмаБандитОхотницаДуэлянтДикарьЖрецДворянка
Задание ↓
Отсечение правой рукиАкт 3

Награда торговца

Можно приобрести у перечисленных торговцев после выполнения следующих заданий:

Класс →ВедьмаБандитОхотницаДуэлянтДикарьЖрецДворянка
Задание ↓
Отсечение правой рукиАкт 3Кларисса
Разгадка судьбыАкт 3Сиоса
Впавшие в немилостьАкт 6Лилия Рот

Шквал осколков

Автоматический станковый гранатомёт АГС-17, соединяющий скорострельность пулемёта и мощь осколочной гранаты, доказал свои качества в ходе войны в Афганистане. Его применяли в пехоте, устанавливали, как дополнительное вооружение, на бронемашины.

Современный вариант — АГС-30, легче старого (масса тела гранатомёта со станком – 16 кг против 31), а новые гранаты ВОГ-30 имеют более мощное осколочное действие.

Такой гранатомет питается боеприпасами из коробки с лентой на 30 выстрелов, максимальная дальность при навесной стрельбе – от 1700 до 2200 м (зависит от применяемых боеприпасов).

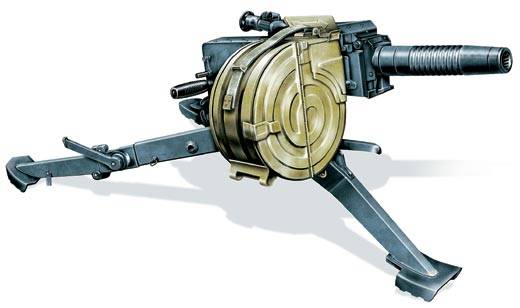

Устройство АГС-17 «Пламя»

Собранный гранатомет имеет в своем устройстве следующие элементы конструкции:

  • ствол
  • затвор
  • УСМ (ударно-спусковой механизм)
  • ствольная коробка
  • приёмник
  • возвратные пружины
  • крышка ствольной коробки с механизмом перезаряжания

Станок состоит из основания, вертлюга, нижней и верхней люлек и механизма вертикальной наводки. Прицел состоит из корпуса, в котором собраны угломер и механизм углов возвышения, и головки с оптической системой.

Части и механизмы АГС-17

Автоматика гранатомета АГС-17 работает за счет отката свободного затвора. Использовать подобную схему позволяет малая длина ствола, слабый метательный заряд гранаты и небольшая дульная энергия боеприпаса.

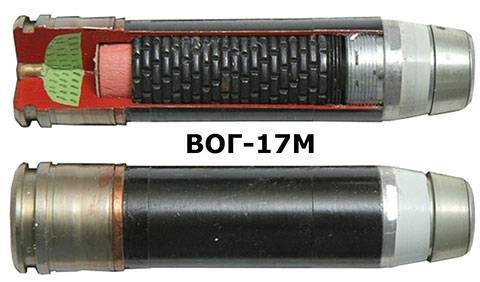

Снаряд ВОГ-17М для АГС-17

АГС-17 имеет нарезной ствол, который можно быстро заменить, он крепится к ствольной коробке с помощью чеки и замыкателя. Прямоугольный затвор гранатомета оснащен досылателем, который перемещается вертикально, и гребнем, извлекающим стреляную гильзу. Внутри затвора расположен гидравлический тормоз отката, который увеличивает цикл автоматики, повышая тем самым кучность и точность стрельбы. В состав тормоза входит цилиндр с керосином, шток с поршнем и фланец, который препятствует вытеканию жидкости. При откате гидравлический тормоз упирается в затыльник оружия, а при движении вперед — в специальные выступы ствольной коробки. В канале затвора находятся две возвратные пружины.

В крышке ствольной коробки АГС-17 размещен механизм перезаряжания, состоящий из обоймы и троса с Т-образной рукоятью. При вытягивании троса происходит оттягивание затвора назад. При стрельбе с АГС-17 механизм перезарядки остается неподвижным.

Стрельба из АГС-17 (видео)

Питание АГС-17 ленточное, лента гранатомета — звеньевая, металлическая, имеет открытое звено. Она укладывается в коробку округлой формы, которая крепится к правой стороне ствольной коробки. Механизм подачи ленты состоит из подпружиненного подавателя и рычага подачи с роликом. Использованная гильза экстрадируется из ствольной коробки при помощи специального отражателя вниз.

Лента для выстрелов снаряжается либо вручную, либо при помощи специальной машинки. В коробку помещается стандартная лента с 29 выстрелами. Емкость ленты составляет 30 выстрелов, но у нее нет хвостовика, поэтому его роль выполняет крайнее звено, которое заводится в приемник.

Лента и расчет

Стрельба из АГС-17, как ясно из его названия, ведется преимущественно в автоматическом режиме, хотя конструкцией предусмотрен и одиночный (ОВ). Гранаты в питатель подаются лентой, состоящих из звеньев, соединенных по системе «краб», которая, в свою очередь, уложена в коробку улиткообразно. Емкость магазина составляет 29 выстрелов, хотя звеньев всего 30. Дело в том, что хвостовика как такового в ленте нет, его роль выполняет крайнее звено, заводимое в лоток приемника зарядов. Захват боеприпаса осуществляется не за гильзу, а за саму гранату. Снаряжение ленты может производиться вручную, но обычно для этого используют специальную машинку, которую в случае надобности применяют и для разряжения. Расчет состоит из двух человек: стрелка и второго номера, также обученного ведению огня и помогающего перезаряжать оружие, а также носить его в случае пеших перемещений. Вес гранатомета немалый – 18 кг (со станком 52 кг), плюс боезапас.
