Пистолет-пулемет Шпагина ППШ-41

И еще немного про войну

Пафосные и лирические фразы почему-то днем из меня не лезут, поэтому вместо поздравления с приближающимся праздником решил для незнающих дать наводку на интересный тематический сервис. Ссылочку дать по причине изрядной заспамленности ресурса дать не могу, поэтому все интересующиеся прямо сейчас набирают в поисковике «подвиг народа».

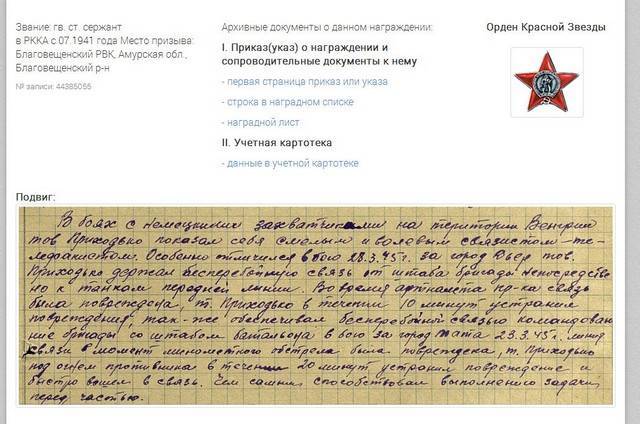

Проект Министерства обороны, базируется на достоверных архивах. Содержит информацию по  участникам Великой Отечественной войны. Вбиваем в поиск сайта известные данные по своим родственникам и получаем открытую информацию. Особый интерес представляют сведения по наградам (пока ордена и важные медали), а также оригинальные сканы приказов на награждения. В общем, кому не безразлична история семьи, у кого были в родне «герои», рекомендую посвятить несколько минут этому сервису. Никто не забыт, ничто не забыто.

Подпишитесь на наши новости

Поделитесь интересным материалом с друзьями

МР-562 ППШ-41

Ижевская модель для нас более интересна. Хотя издалека она представляет собой все тот же переделанный боевой ППШ-41, при более внимательном изучении можно заметить светящийся красный огонек, теплящий надежды хардболистов… Для погружения в атмосферу предлагаю взглянуть на тематическое видео:

Да, господа. Это настоящий автоматический ППШ. Приведем еще одни технические характеристики:

Модель

МР-562 ППШ-41

Масса, кг не более

4,5

Длина общая, мм

850

Вместимость магазина, шт.

70 шариков ВВ

Калибр, мм

4,5

Источник энергии

Баллончик СО2, 12 гр.

Скорость (м/с)

до 120

Производство

Ижевский Механический завод

Цена (по найденному)

До 24000 руб. (есть намного дешевле)

В среднем это все то же самое, что и ВПО-512, но лучше. Основные отличия – автоматический огонь (модифицированная система Дрозда) и полное использование диска-магазина. Учитывая, что это все-таки Ижевск, наверняка, существует множество модификаций, переводящих эту игрушку в разряд идеального пневматического автомата…

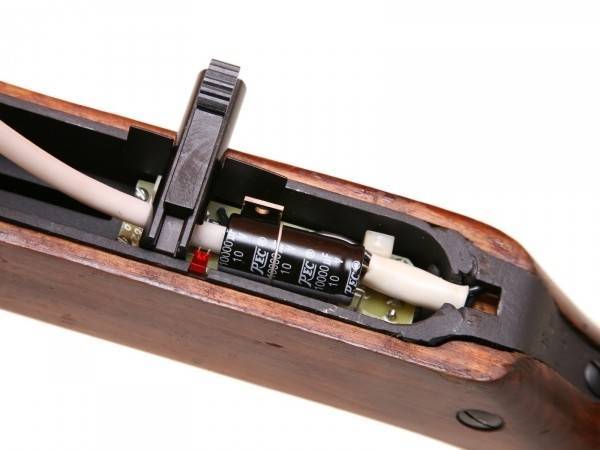

Итак, реализация автомата почти как в МР-661к. Электроника расположена в ствольной коробке, питание в прикладе. Оригинальный предохранитель сохраняет свою функцию и здесь, дополнительно на него повешен классический светодиод. Переключатель режима огня (одиночный-шестерка) также на месте оригинального – в районе спускового крючка.

Дополнительно остановимся на магазине. Баллон по-прежнему ввинчивается на свое место, но теперь шары заряжаются по нормальному – по окружности диска.

Пример зарядки и стрельбы можно посмотреть в следующем видео:

Что выберет эксперт?

Во время войны обе стороны активно использовали трофейное оружие. Советские пехотинцы ценили МР-40 из-за его компактности и надежности в ближнем бою. Но в первую очередь им стремились завладеть разведчики — согласитесь, подозрительно, если бы в немецком тылу звучали очереди из советских пистолетов-пулеметов.

Неправильное удержание МР-40, которое приводило к перекосу патрона.На этом фото пистолет-пулемет также удерживается неправильно.Правильный хват МР-40Удержание ППШ-41 за диск также приводило к перекосу патрона.Еще один вариант неправильного удержания ППШ-41Правильный вариант хвата ППШ-41

Немцы в свою очередь также были не против затрофеить ППШ, часть которых даже переделали под 9-мм патроны. Командир дивизии СС «Викинг» высоко оценил советское оружие в донесении:

«Русские автоматы широко применяются в нашей дивизии, они зарекомендовали себя очень надежными даже в самых неблагоприятных условиях».

Пальму первенства Сергей Захаров отдал советскому оружию, правда, с некоторыми оговорками.

 — Выбирая между двумя этими пистолетами-пулеметами, я бы отдал предпочтение советскому ППШ, но только с секторным магазином. С ним оружие становится более легким и удобным в обращении. Советский магазин вмещает больше патронов, чем немецкий — 35 против 32, ППШ точнее и имеет большую убойную дальность, менее чувствителен к загрязнению.

Кстати, увидеть это оружие и ознакомиться с его устройством можно будет во время фестиваля «Афганское небо» на ИКК «Линии Сталина» 6-го августа.

МР-4016%
ППШ-4168%
Они равны16%

С этого устройства голос уже учтен
2 877 ответов

И отравленные патроны

Стараясь повысить могущество 9-мм боеприпаса, немцы разработали несколько видов патронов с особым снаряжением. Самыми редкими стали отравленные пули Kampfstoffpatrone 08, разработанные по заказу войск СС в 1944 году.

Были у немцев и разрывные патроны Sprengpatrone 08, содержащие впрессованный в головку пули шарик азотистоводородной кислоты. Самые же мощные боеприпасы — Beschusspatrone 08 — патроны с зарядом пороха на 75% более мощным, чем у штатного. Известно несколько вариантов — с зеленым горлышком гильзы, с лакированной зеленой гильзой, с маркировкой на гильзе «Beschuss».

Затвор

На данном собранном элементе располагаются следующие детали:

– Ударник с клином.

– Выбрасыватель с пружиной.

– Рукоятка.

– Предохранитель с пружиной и гнетком.

Сам же затвор содержит следующие детали:

– Чашечку для помещения шляпки гильзы.

– Паз вертикальный для выбрасывателя.

– Взвод боевой для контакта с шепталом.

– Паз продольный для пружины выбрасывателя.

– Выемки боковые. Они облегчают движение затвора, сбор грязи и излишней смазки.

– Поперечный задний срез для предотвращения удара защелки ствольной коробки о шляпку.

– Канал со стержнем для пружины возвратно-боевого типа.

– Досылатель патрона.

– Паз для прохода отражателя.

– Канал глухой в чашечке для ударника.

– Паз поперечный с гнездом и выемом на рукоятке для размещения предохранителя с пружиной и гнетком.

– Канал поперечный для клина ударника.

Тропами войны

ППШ был принят на вооружение 21 декабря 1940 года, как раз за полгода до начала войны. В настоящее время редко какой фильм обходится без этого пистолета-пулемета. ППШ стал одним из основных стрелковых оружий ВОВ, заслуженно получил статус легенды.

Но его история на войне не заканчивается. И хотя в 1950 году пистолет-пулемет официально вытесняет автомат Калашникова, «папаша» продолжает шествие по миру. Оружие стало участником Вьетнамской и Афганской войн. Некоторые страны лишь в 80х сняли его со своего вооружения, хотя «на руках» он наверняка живет и до сих пор.

В окопах Первой мировой

Пистолеты-пулеметы (ПП) появились в конце Первой мировой войны и состояли на вооружении штурмовых групп. Для боев в окопах обычная винтовка подходила плохо из-за малой скорострельности, бойцам проще было орудовать холодным оружием. Появление пистолета-пулемета решило эту проблему, тот же пистолет-пулемет Томпсона прозвали «окопной метлой» за ужасающую эффективность в ограниченном пространстве траншей.

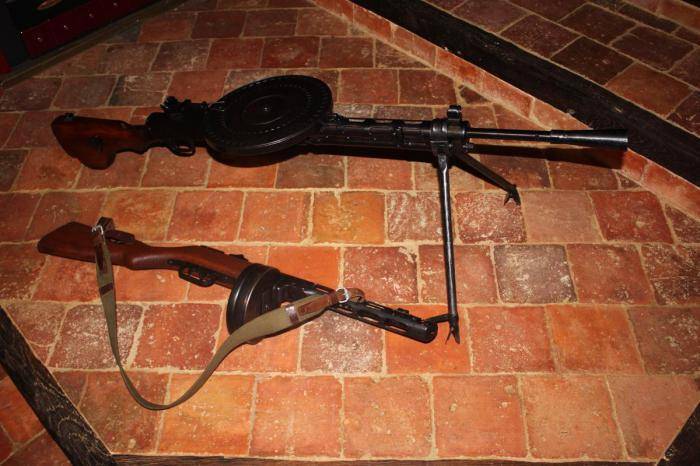

ППД-40

У немцев в конце войны на заводе Теодора Бергмана оружейником Хуго Шмайсером был создан пистолет-пулемет МР-18.1, который, несмотря на некоторые конструктивные недостатки, хорошо показал себя в боях. Следующей моделью стал МР-28, достаточно трудоемкое в производстве оружие, которое поступало на вооружение полицейских частей.

В СССР сложилась похожая ситуация с довольно дорогостоящим в производстве пистолетом-пулеметом Дегтярева, которым оснащались части НКВД. Для массового производства это оружие из-за наличия большого числа фрезерованных деталей не годилось. Один ППД с комплектом ЗИП обходился в 900 рублей, для сравнения: стоимость пулемета ДП-27 — 1150 рублей.

ППД-40. ППШ-41, МР-40

Свои взгляды советские военные пересмотрели после Финской войны и знакомства с ПП «Суоми», которым были вооружены солдаты противника. Замена дорогому ППД была найдена в пистолете-пулемете Шпагина, стоившем в разы дешевле и требующем гораздо меньше времени на производство.

Прообраз МP-38 — пистолет-пулемет MP-36 (отцом этого ПП можно считать немецкого конструктора Генриха Фольмера, который продал свои патенты фирме «Эрма», наладившей по ним выпуск пистолетов-пулеметов под индексом МР) прошел испытание в Испании, где показал себя с лучшей стороны, к тому же он был дешевле и проще в производстве, чем МР-28, за счет большого применения штампованных деталей.

История

Из опыта войны в 1939-1940 годах между СССР и Финляндией и стоящего тогда на вооружении пистолета-пулемета Дегтярева прояснился определенный факт. Он заключался в том, что Красную Армию необходимо было оснащать автоматическими моделями и организовывать, соответственно, их массовое производство. «ППД-40» и «ППД-38» (пистолеты-пулеметы Дегтярева) не подходили для таких целей, так как были они трудоемки, и требовалось немалое число станочного оборудования для их производства. Также они имели дефицит материалов и высокую себестоимость. Для замены «ППД» необходимо было разработать новый, максимально дешевый и простой пистолет-пулемет. Данный вопрос являлся немаловажным.

В 1940 году объявили конкурс на изобретение нового пистолета-пулемета. Испытания определили двух основных соперников. Ими оказались Б. Г. Шпитальный и Г. С. Шпагин. Их модели были довольно перспективными. Победу одержал Шпагин. На вооружение был принят его вариант 21.12.1940 г. Полное его название было: «пистолет-пулемет системы Шпагина 7,62 мм обр. 1941 г. (автомат «ППШ 41»)». Это является достоверным фактом.

В массовое производство «ППШ 41» – автомат, устройство, чертеж и описание которого даны в тексте ниже, поступил в период осени 1941 г. А именно – в самый кульминационный военный период, когда в таком оружии сильно нуждалась Красная Армия. За счет того, что у такого устройства, как автомат «ППШ», была простая конструкция, не использовалась легированная сталь и сложные специальные инструменты, выпуск его был развернут на многих предприятиях страны, ранее не специализировавшихся на оружейном производстве.

Основную массу деталей такого оружия как автомат «ППШ», изготавливали по методу холодной штамповки с применением электрической и точечной сварки. Самой сложной и дорогой частью являлся барабанный магазин. Он был позаимствован у «ППД», к которому при эксплуатации была масса нареканий. Это немного задерживало выпуск такого оружия, как «ППШ» – автомат, чертежи которого представлены для ознакомления ниже. После модернизации барабанный магазин заменили секторной емкостью на 35 патронов, а соответствующий прицел — на перекидной, имеющий дальность стрельбы 100 и 200 м. За военные годы было выпущено около 5,4 миллиона пистолетов-пулеметов Шпагина. У данного оружия автоматика работает благодаря отдаче свободного затвора. При стрельбе канал ствола запирался массой свободного затвора, который поджимался пружиной (возвратно-боевой).

Барабан или рожок?

Первоначально ППШ комплектовался барабанным магазином на 71 патрон, с которым ПП весил добрых 5,5 кг. Патроны в барабане, случалось, перекашивало, а снарядить магазин с первого раза мог не каждый боец.

Дисковый и секторный магазины для ППШ-41.

— Подкинуть диск с патронами в бою товарищу тоже было невозможно — к каждому ППШ магазин приходилось подгонять индивидуально. Обычно делалось это в полевой оружейной мастерской. Снаряжение диска патронами также занимало немало времени: необходимо было снять с магазина крышку, затем завести барабан с подавателем на два оборота и наполнить улитку патронами — 32 во внутреннем ручье и 39 в наружном. После чего освободить застопоренный барабан и закрыть магазин крышкой. Представьте, если бы это пришлось делать под огнем противника?

ППШ-41 с рожком.

Передвигаться по-пластунски с дисками тоже было неудобно. Совсем другое дело, когда к ППШ в 1942 году были разработаны секторные магазины, но появились они в войсках только в 1943 году. Они были легче, быстрее снаряжались и носились в удобных подсумках.

Чтобы снарядить диск, его сначала нужно было разобрать.

Высокий темп стрельбы ППШ, случалось, только вредил: неопытный боец мог выпустить весь диск за считанные секунды и сжечь ствол. После такого ни о какой точности и речи быть не могло.

МР-40.

МР-40 комплектовался 32-зарядным магазином, для снаряжения которого патронами в полном объеме использовалось специальное устройство. Оно состояло из металлического корпуса, который крепился поверх магазина. Вопреки устоявшемуся клише в кинофильмах, держаться за магазин МР-40 было нельзя — это приводило к перекосу патронов и задержкам при стрельбе.

Кстати, немцы предпринимали попытки повысить боезапас своих пистолетов-пулеметов, для чего даже был разработан MP-40/1 с двумя магазинами, очень редкое сейчас оружие.

Война показала, что секторные магазины гораздо удобнее — быстрее снаряжаются, меньше весят, не мешают при передвижении. Поэтому неудивительно, что лучший пистолет-пулемет Второй мировой — ППС-43 — комплектовался именно рожком.

Функционал

Тема функционала сегодня будет посвящена деятельности боевого ППШ. Расписать все заняло бы лишнее место, поэтому предлагаю мануал по обращению с ППШ-41 на примере ММГ:

https://youtube.com/watch?v=xgjrEdytqis

Надеюсь, посмотрели, разобрались, и ни у кого не возникнет мысли, что на следующем кадре изображен «перелом мурки».

В дополнение хочется сказать про классификацию пнвматического образца. По всем бумагам модели проходят как «Винтовка пневматическая». Но в силу того, что внешне это все-таки автоматический пистолет-пулемет, да и одна из моделей имеет задатки автоматической стрельбы, обзор размещается в рубрике «Автоматы». Приношу извинения, кому глубоко повредил идеалы.

Резюмирую

В подпольной битве моделей ППШ, по-моему, сегодня побеждает ижевская модель. Про идеальное качество работы и продумку здесь речь не идет, но все же среди предложенного это лучший вариант. О покупке ППШ для хардбола, также как и Юнкера, можно долго спорить. Сторонники реплик будут поддерживать, сторонники практики будут критиковать. Но независимо от этого, ППШ периодически всплывает и в нашей среде, а в среде любителей пострелять в огороде по банкам и тем больше – модель сильно выделяется по своей внешности среди прочих.

В общем, выбор за каждым, но в отношении цена-качество можно найти и более интересные варианты в классе «просто пострелять». Любителей же исторической копийности можно отправить на выбор аирсофт пневматики – там этого добра валом. Искушенным гурманам, которым необходимо сочетание копийности и традиционного калибра остается делать выбор между предложенными вариантами.

По методу упрощения

Большим достоинством ППШ стала простота конструкции — оружие состояло в основном из штампованных деталей, которые могли производиться на любом промышленном предприятии, имеющем прессовое оборудование мощностью хотя бы 5 тонн.

Сборка ППШ на Вятскополянском машиностроительном заводе. Фото: вп-музей.рф

Пистолет-пулемет снабжен предохранителем, двухрежимным (одиночными/очередями) переводчиком огня и секторным прицелом.

Всех этих вещей не было на МР-38. Темп огня немецкого ПП был значительно ниже — около 600 выстр./мин. против 1200 выстр./мин. у ППШ — и опытный стрелок мог легко короткими нажатиями на спусковой крючок вести одиночный огонь.

Переводчик режима огня на ППШ.

Низкий темп огня у МР-38/40 достигался за счет наличия специального демпфера, смонтированного в затворной группе.

— Предохранитель (фиксировал затвор в переднем положении) появился только у следующей модели — МP-40, до этого немецкие ПП были довольно травмоопасными — при прыжке с бронетехники затвор мог легко передернуться, что могло привести к непроизвольному выстрелу.

Внимание! У вас отключен JavaScript, ваш браузер не поддерживает HTML5, или установлена старая версия проигрывателя Adobe Flash Player. При стрельбе МP-38 заметно подпрыгивал в руках, у “Шпагина” такого недостатка не было за счет использования компенсатора — характерный скос на стволе — который при стрельбе за счет давления пороховых газов поджимал ствол вниз

При стрельбе МP-38 заметно подпрыгивал в руках, у “Шпагина” такого недостатка не было за счет использования компенсатора — характерный скос на стволе — который при стрельбе за счет давления пороховых газов поджимал ствол вниз.

Компенсатор, повышающий точность стрельбы.

В угоду массовому производству МP-40 был еще более упрощен по сравнению с МР-38. Вместо токарно-фрезерованного кожуха стал применяться штампованный, литую алюминиевую рукоять управления огнем заменили железной — летающий металл был необходим авиации.

Реплики

Склады опустошили, а куда же они разошлись? Не будем здесь проводить глубокое расследование, но можно с уверенностью сказать, что малая часть ППШ ушла на производство реплик. С относительно недавнего момента законы нашей страны запретили передел боевого оружия, поэтому модели сняты с производства до получения необходимых сертификатов соответствия. Но память о них, а также имеющиеся образцы на руках, приобретенные еще до того самого закона будут напоминать нам о таком явлении.

На рынке существуют две версии ППШ в калибре 4,5 мм:

  • ВПО-512 ППШ-М «Папаша» – переделка Вятско-Полянского завода «Молот»
  • МР-562к ППШ-41 – труд Ижевского завода

Коробка ствольная

Данный элемент является основанием. На нем размещены следующие детали:

– Намушник с мушкой.

– Прицел.

– Защелка коробки ствольной.

– Антабка.

У ствольной коробки передняя часть служит кожухом, а задняя — крышкой затворной коробки.

В целом коробка ствольная состоит из:

– Основания мушки для крепления на нее намушника.

– Антабки для крепления ремня плечевого типа.

– Колодки прицела.

– Вкладышей для направления ствола.

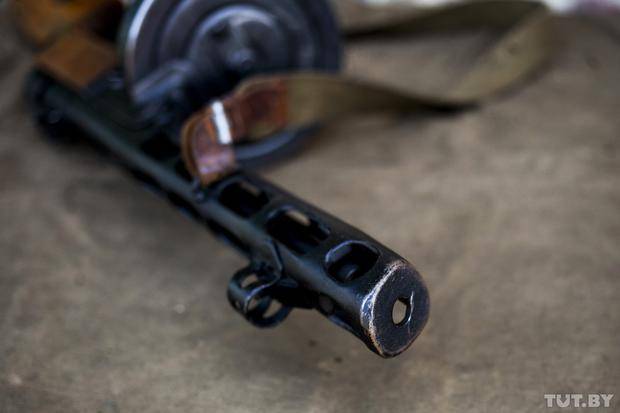

– Передней наклонной плоскости кожуха. Она является дульным тормозом.

– Вырезов продольных на кожухе. Это для улучшения и облегчения циркуляции воздуха.

– Окна в области дульного тормоза для обеспечения выхода пороховым газам.

– Поперечного отверстия для соединительной оси.

– Окон для выбрасывания гильз.

– Упора пружины защелки.

– Нижнего выступа. Это чтобы ограничить опускание задней области ствольной коробки.

– Вырезов для предохранителя.

– Двух боковых уступов (для того чтобы ограничить движение защелки).

– Выреза для рукоятки затвора.

Пробивная способность или останавливающее действие?

ППШ создавался под мощный патрон 7,62×25, который благодаря гильзе бутылочной формы имел большую дульную энергию. Эффективный огонь из «Шпагина» можно было вести на дистанции до 300 м. Прицельный — не более 200 м.

Секторный прицел ППШ способствовал прицельной стрельбе, а предохранитель делал обращение с оружием безопасней.

Боеприпас, применяемый в МП-40 — 9×19 Parabellum, имел хорошее останавливающее действие, но делал бесполезным МП-40 на дальности более 150 метров.

— Были случаи, что с 200 м этими патронами не пробивался зимний тулуп или ватник советского бойца. МП-38/40 был эффективен в городских боях, при штурме зданий, где дистанция боевого соприкосновения редко превышала 50−100 метров.
