Автомат Томпсона

Устройство

При изготовлении всех моделей Томпсона использовалась схема с замедленным откатом полусвободного затвора. Замедление осуществляется благодаря трению вкладыша Н-образной формы. Ударник в оружии использован подвижный. Затвор взводится при помощи специальной рукоятки. Местом для ее расположения стала верхняя крышка на ствольной коробке. Оружие оборудовано ручным предохранителем и переводчиком, регулирующим режим стрельбы. Предохранитель и переводчик представляют собой специальные рычажки, расположенные на ствольной коробке слева. В качестве прицельных приспособлений автоматы оборудованы мушками и комбинированными целиками. Они могут быть представлены диоптрическими прицелами, откидывающимися вверх или фиксированными, имеющими V-образные прорези. Эффективная стрельба возможна на дистанциях, не превышающих ста метров. Боепитание осуществляется из коробчатых и барабанных магазинов. Приспособление коробчатого типа устанавливается в оружие снизу вверх при помощи специального приемника. Барабанные магазины задвигаются в автоматы сбоку. Как утверждают военные специалисты, такой способ боепитания считается более надежным, поскольку обеспечивается лучшая фиксация барабана.

Немного истории

Конструктором данного оружия считают генерала американской армии Джона Талиаферро Томпсона, по имени которого и назвали автомат. Но некоторые военные историки называют его лишь удачливым коммерсантом, который создал совместную компанию с финансистом Томасом Райном компанию Auto-Ordnance. А истинными разработчиками являются талантливые инженеры Теодор Эйкхофф, Оскар Пэйн, Джордж Голл, которых нанял Томпсон. Также к авторам оружия можно причислить разработчика полусвободного затвора Джона Блишу.

Но без Томпсона этого знаменитого оружия все равно бы не было бы. Это признают все. И началось все с осмысления итогов Первой мировой войны, когда практически все воевавшие стороны пришли к выводу, что имеющиеся на вооружение винтовки не справляются с возросшей мобильностью боевых действий. И поэтому необходимо иметь на вооружении оружие с увеличенной скорострельностью при меньшей массе.

Первый прототип компания выдала в 1919 году. Полученный экземпляр отличала высокая скорострельность и надежность для прототипа. К примеру, на испытаниях она стреляла со скорострельностью в 1000 выстрелов в минуту, и на 2000 выстрелов была всего одна задержка. Но война к этому времени уже закончилась и США решили, что новое оружие им не нужно, о причине своей дороговизны. Судите сами: средняя зарплата в США тогда была примерно 50-70 долларов, а цена пистолет-пулемета Томпсона составляла около 225-230 баксов за штуку.

Модификация 1921 года стала примерно в два раза дешевле, но армейским командирам все равно была не нужна. И тогда Томпсон со своим томми-ганом решил заинтересовать правоохранительные органы. И со слоганом «На стороне Закона и Порядка» владелец отправился с туром по стране. Но, увы, из правоохранительных органов автоматом заинтересовались только сотрудники ФБР.

И небольшую партию оружия закупила молодая Советская Республика для погранвойск. Она успешно использовалась в борьбе с отрядами басмачей. Ведь как показали боевые испытания 3-4 человека вооруженные пистолет-пулеметами Томпсона по боевой мощи ровнялось 9-11 людям, вооруженных винтовками.

Наши дни

В свое время автоматы-пистолеты легендарного отставного полковника были очень востребованы у представителей “Коза Ностры” и других банд. Стрелковыми изделиями Томпсона пользовались с 1921 по 1970 годы в ирландской республиканской армии. Литературно-художественные произведения, кинофильмы и компьютерные игры сегодня являются сферой, в которой наиболее часто упоминается пистолет-пулемет Томпсона.

Игрушки, созданные на базе легендарного оружия, пользуются большим спросом у детей. Производство таких изделий налажено во всем мире. Судя по многочисленным отзывам потребителей, детям очень нравится пневматический пулемет Томпсона. Игрушка выполнена в виде легендарного автомата. Материалом для нее стал прочный пластик. Стреляет детское оружие пластмассовыми пульками калибра 6 мм. Для изделия предусмотрен лазерный прицел.

Опыт Первой Мировой войны показал, что несколько десятков человек с винтовками и парой пулемётов засевших в укрытие, создают практически непреодолимую оборонительную линию. Взять её помогал только массированный артудар, который практически «перекапывал» позиции противника. Без артиллерийской поддержки, даже многократное преимущество в живой силе, не помогало атакующим. Причины этого видели в низкой плотности огня стрелковой цепи. Магазинные винтовки и редкие ручные пулемёты не могли полностью подавить огневые средства противника, которые практически выбивали первые ряды солдат.

Выходом из тупика стало внедрение в войска лёгкого автоматического оружия – ручных пулеметов, автоматических винтовок и пистолетов-пулемётов. Одним из первых удачных образцов этого оружия стал американский автомат Томпсона. Заметим, что в двадцатых годах разделения на автоматы и пистолеты-пулемёты не было, поэтому эти понятия в статье считаются эквивалентными, хотя сам создатель оружия генерал Джон Т. Томпсон использовал термин – submachine-gun(SMG), в переводе что-то вроде «подпулемёт», или «недопулемёт».

Томпсон вооружает мафию

Автоматический пистолет Томпсона ассоциируется с итальянской мафией и «сухим» законом, действующим в США с 1920 по 1930 годы. Воспользовавшись этим законом, мафиози стали поставлять на территорию Соединенных штатов Америки спиртное, нелегально завозя в страну как готовый к употреблению продукт, так и суррогат.

Гангстер с автоматом Томпсона

Бандиты меньшим рангом не попали на этот «праздник» жизни. У них не было столько денег и влияния, как у мафии. Поэтому организовывались банды, нападающие на перевозчиков нелегального спиртного.

Автомат Томпсона с коробчатым магазином

Небольшие шайки захватывали грузовики, груженные алкоголем. Поэтому главы мафиозных семей организовали охрану таких колонн со спиртным. Охранниками выступали рядовые бойцы, которых вооружили Томпсонами.

Пистолеты-пулеметы Томпсона в руках у гангстера

Автомат при случае появлялся из-под плаща в одно движении руки, и автоматическая очередь, выпущенная из дула, снижала пыл нападавших. Впрочем, и сами грабители иногда захватывали гангстеров врасплох, и забирали у них знаменитый Томпсон, в следующий раз беря автомат на дело.

Как создавался легендарный «Томпсон»

Создателем пистолета-пулемета считается генерал Джон Толивер Томпсон, хотя на самом деле автомат был разработан на основе затворной группы Блиша командой из нескольких американских инженеров: Оскар Пэйн, Джордж Голл и Теодор Эйкхофф.

Но обо всем по порядку. В 1915 году Джон Томпсон загорается мыслью о выпуске автоматического пехотного оружия. С этой целью он приобретает лицензию на полусвободный затвор, известного на тот момент инженера Блиша. В 1916 году создаётся производственная компания Auto-Ordnance. Нанятые конструкторы приступают к работе.

Так как выяснилось что использование патронов большой мощности слабо подходит для затворной группы Блиша, было решено использовать «гордость Америки» – патрон.45АСР.

Помимо того что армейские закупочные комиссии после окончания войны находились в некотором застое, стоимость пистолета-пулемета Томпсона была очень высокой и дело тут было не в аппетитах создателей. Для изготовления автомата Томпсона требовалась механическая обработка металла – фрезерованная затворная группа и УСМ, ствольная коробка, токарная обработка и строгание. Это увеличивало количество трудочасов и повышало общую стоимость оружия.

Тем не менее, автомат начал выпускаться небольшими партиями для продажи гражданским и поставок в армии других стран. Интересный факт: в середине 20-х партия SMG Томпсона была закуплена Советской Россией. Они предназначались для войск Политического Управления и пограничников. В руках последних они участвовали в боях с басмачами в Средней Азии, где показали себя просто великолепно.

Страны-эксплуатанты[править]

  • Великобритания — В период Второй мировой войны США передали по программе ленд-лиза 651 086 пистолетов-пулемётов калибра 0.45 всех марок.
  • Ирландия
  • Канада
  • Китай — нелицензионная копия. Китайские копии пистолета-пулемёта Томпсона выпускались Шансийским и Тайюаньским арсеналами с конца 20-х годов до середины 40-х. Они имели более короткое цевьё с выемками для пальцев (встречались варианты с цевьём американского типа или с передней рукоятью), состояли на вооружении до 50-х годов и принимали участие в Корейской войне. В период Второй мировой войны США передали по программе ленд-лиза 63 251 пистолет-пулемёт калибра 0.45 всех марок.
  • Коста-Рика — в период Второй мировой войны США передали по программе ленд-лиза 24 пистолета-пулемёта Томпсона.
  • Люксембург — M1A1 на вооружении в 1952—1967, заменён на “Узи”.
  • Нидерланды — в период Второй мировой войны США передали по программе ленд-лиза 3680 пистолетов-пулемётов калибра 0.45.
  • Новая Зеландия
  • Панама — M1928A1 находились на вооружении вооружённых сил Панамы до декабря 1989 года, когда в ходе вторжения США в Панаму все панамские вооружённые формирования были разоружены и расформированы.
  • Вьетнам — нелицензионная копия.
  • Россия (СССР) — поставлялись по Ленд-лизу. Всего поставлено 135 000 – 137 129 пистолетов пулемётов калибра 0.45 всех марок.
  • США — использовался в армии США с 1938 года.
  • Франция — в период Второй мировой войны США передали по программе ленд-лиза 20 856 пистолетов-пулемётов калибра 0.45 всех марок.
  • Швеция
  • Сербия (Югославия)
  • Южный Вьетнам

Использование организациями

  • Коза Ностра
  • Ирландская республиканская армия — использовала с 1921 года, вплоть до 1970-х годов.

Как использовался автомат после войны

Хотя автомат Томпсона и показал себя во Второй Мировой войне несколько устаревшим (большая масса, технологическая сложность обработки), автоматов было изготовлено много, и не было полноценной замены.

Это оружие полюбили рядовые солдаты и бойцы спецслужб. Поэтому на вооружении “Томми-Ган” оставался до середины 1970-х, окончательная замена произошла с массовым производством .

Он активно использовался в Корейской войне 1950-53 годов. Во время гражданской войны во Вьетнаме “Томпсонами” были вооружены, в основе своей южноамериканские солдаты, в американских частях он применялся группами специального назначения.

Последнее реальное применение “Томми-Гана” в боевых условиях армейскими подразделениями было зафиксировано во время Балканских войск девяностых годов прошлого века.

Не следует, однако думать, что автомат больше не применяется в бою – до сих пор он встречается в локальных гражданских конфликтах в странах третьего мира.

4. Применение

Изначально автомат Томпсона предусматривался как полицейское оружие

Пистолет-пулемёт Томпсона благодаря своей надёжности широко использовался как полицией, так и гангстерами, а также был популярен и на гражданском рынке.

4.1. Томпсон как оружие гангстеров

Пистолет-пулемёт Томпсона неожиданно дал о себе знать во время знаменитого Сухого закона — получив неофициальное название Томми-ган, он стал использоваться американскими гангстерами, быстро оценившими его по достоинству. Автомат превратился из антибандитского — в оружие гангстерских войн, став главным их героем и зарекомендовав себя с наилучшей стороны. «Томми-ганы» использовались во время прогремевшей на все Штаты «Бойни в день Святого Валентина», которая произошла 14 февраля 1929 года в Чикаго.

В эпоху Сухого закона бульварная пресса окрестила это оружие «Дьявольской машиной смерти», «Великим помощником в деле процветания бизнеса», «Чикагской пишущей машинкой». Газеты пестрили заметками о разборках в бизнесе бутлегеров:

  • 25 сентября 1925 года Фрэнк МакЭрланд и Джо «Полак» Салтис расстреляли в Чикаго команду «крутого» О`Доннела.
  • 14 февраля 1929 года Джек МакГерн, Фрэд Бурке и другие сотоварищи Аль Капоне устроили расправу над 7 людьми из банды Моран в гараже Норт-Кларк стрит (Бойня в день Святого Валентина).
  • 17 июня 1933 года Чарльз Артур Флойд (Красавчик) с двумя гангстерами за полминуты расстреляли четыре полицейских машины на станции Канзас-Сити.

Оружие гангстерских войн.

27 ноября 1934 года два агента ФБР были застрелены Нельсоном. На следующий день нашли тело самого Нельсона, c 17 пулями .45 калибра.

Для того чтобы бороться с гангстерами на равных, «Томпсонами» вооружились полицейские, агенты ФБР, а также почтовая служба США и Береговая охрана.

4.2. «Томпсон» во время войны

В начале 1942 года конструкторы фирмы Auto-Ordnance Corp. стали модернизировать пистолет-пулемёт Томпсона. Уже весной того же года армия США вооружилась пистолетом-пулемётом «Томпсон» М1, отличавшимся другой системой работы автоматики (отдача свободного затвора), а также отсутствием дульного тормоза-компенсатора. Рукоятка затвора в этом варианте находилась не на верху ствольной коробки, а справа. Оружие оснащалось только магазинами на 20 и 30 патронов. Для упрощения производства некоторые детали стали производиться методом поковки с дальнейшей обработкой на металлорежущих станках. Ствол выпускался без рёбер охлаждения, с гладкой наружной поверхностью. Упрощение конструкции оружия позволило довести общее производство «Томпсонов» до 90 тыс. шт. в месяц. В конце года пистолет-пулемёт подвергся ещё одной модернизации и тогда появился вариант М1А1. М1А1, в отличие от прежнего варианта, имел неподвижный ударник в чашечке затвора, а его ударно-спусковой механизм мог вести только непрерывный огонь. Прицельное приспособление диоптрическое, постоянное, упрощённого типа, рассчитанное на стрельбу до 100 ярдов (91,4 метра).

Пистолеты-пулеметы М1 и М1А1, несмотря на свою громоздкость и большой вес, получили самое широкое распространение и известность на всех фронтах. «Томпсон» благодаря высоким служебно-эксплуатационным характеристикам стал популярным среди рейнджеров, десантников и военной разведки. Американская военная промышленность в результате значительных усилий и затрат наладила массовое производство пистолетов-пулеметов «Томпсон». В 1940—1944 годах было изготовлено 1 387 134 пистолета-пулемёта системы «Томпсон» всех моделей, из них — 562 511 шт. — М1928А1; 285 480 шт. — М1; 539 143 шт. — М1А1. Причём фирма Auto-Ordnance Согр. выпустила 847 991 пистолета-пулемёт, а фирма Savage Arms Соrр. — 539 143.

Некоторое количество пистолетов-пулеметов Томпсона даже было поставлено СССР в рамках программы Ленд-лиза, в том числе в качестве дополнительного снаряжения к разнообразной военной технике (танки, самолёты и так далее), но широкого распространения они не получили, тем более, что в СССР имелись в больших количествах свои, не менее удачные модели этого вида оружия, такие, как выпущенный 6-миллионным тиражом ППШ..

4.3. Томпсон после войны

Во время Вьетнамской войны некоторые южновьетнамские армейские части и военная полиция были вооружены «Томми-ганами». Также это оружие использовали разведчики и диверсионные группы, а также некоторые другие армейские части. Он использовался американцами во время их военных операций, также полицией и ФБР. ФБР использовало Томпсоны до 1976 года, после этого Томпсон был признан устаревшим и снят с вооружения, за исключением гражданских вариантов. Но Томпсон всё ещё можно увидеть в горячих точках мира, он также принимал активное участие в вооружённом конфликте на Балканах.

Конструкторские работы

Проектирование и испытание оружия заняло свыше двух лет. В результате тестирования разработчикам стало ясно, что затвор, оснащенный бронзовым замедлителем в виде буквы «Н», склонен к очень быстрому истиранию. Изобретенный Джоном Блишем затвор использовал силу трения вкладыша из бронзы, который перемещался внутри его остова. В результате на момент выстрела не обеспечивалось полноценное запирание ствольного канала. Данный вкладыш лишь осуществлял торможение затвора в заднем положении, чем тормозил его работу. Эта конструктивная особенность накладывала определенные ограничения на боеприпасы. Для такой конструкции затвора подходил единственный в то время стандартный маломощный армейский пистолетный патрон АСР45, производимый фирмой “Кольт”.

На нем и сосредоточил свое внимание Джон Томпсон. Пулемет разрабатывался под армейский боеприпас 45АСР

Необходимость использования такого патрона могла поставить крест на идее автоматической винтовки. Однако американским коммерсантом был найден выход из сложившегося положения. Конструкторы решили вместо винтовки создать малогабаритный ручной пулемет, стреляющий пистолетными патронами. Такое оружие было бы очень эффективно в боях на ближних дистанциях. Позже стрелковое изделие Томпсона доказало свою высокую результативность при штурмах окопов и других укреплений. Американским коммерсантом такое оружие было названо submachine-gun (что означает: «подпулемет», «более легкая разновидность пулемета»). Данный термин прочно закрепился в английском языке. Сегодня понятием submachine-gun обозначают ручное автоматическое оружие, стреляющее пистолетными патронами. В русском языке применимо слово «пистолет-пулемет». Его проектировка выполнялась с учетом опыта первой мировой. Всего в различное время было создано несколько вариантов пулемета Томпсона. С обзором модификаций данного автоматического оружия можно ознакомиться далее в статье.

История создания[править]

Новое оружие было создано в самом конце Первой Мировой войны генералом армии США Томпсоном под влиянием немецкого МР-18. Его главным предназначением было ведение ближнего боя в тесноте траншей и в городах; в качестве боеприпаса был выбран один из самых мощных пистолетных патронов в мире – .45 АСР (11,43х23 мм). Пистолет-пулемёт получился довольно громоздким и тяжёлым; дальность стрельбы (не более ста метров) и кучность боя также были довольно низкими. Вместе с тем, сочетание высокой скорострельности и огромного останавливающего действия пули 45-го калибра делали его очень опасным оружием ближнего боя. Изготавливаемый из высококачественной стали, “Томпсон” был эффективен и в рукопашной схватке. Первыми его взяли на вооружение морская пехота США и несколько полицейских департаментов. Одновременно он попал к гангстерам, в руках которых и приобрёл свою широкую популярность. Многие громкие убийства в США в начале 30-х годов были совершены именно из этого оружия. В боевых действиях “Томпсон” был впервые использован в 1928 году в Никарагуа.
Значительное количество “Томпсонов” было передано мафией ИРА в обмен на поставки алкоголя в США.

5. Основные модификации

5.1. Модель 1919

Самый ранний вариант, было выпущено всего примерно сорок единиц, оружие имело очень высокий темп стрельбы, около 1500 выстрелов в минуту. Эта модель была продемонстрирована в 1920 году и очень напоминала позднюю модель М1921. Нью-йоркский отдел полиции заказал небольшую партию этого оружия.

ТТХ

  • Патрон: .45ACP (11,43×23мм), .22LR., .32ACP., .38ACP.
  • Вес: 3,75 кг
  • Длина: 808 мм
  • Длина ствола: 267 мм
  • Темп стрельбы: 1500 выстр./мин.
  • Эффективная дальность стрельбы: 150 м

5.2. Модель 1921

Первая серийная модель. Имеет вертикальную переднюю рукоятку управления огнем, частично оребренный ствол, высокий темп стрельбы. Модель 1921 была весьма дорога, в розничной продаже стоила приблизительно 225$, из-за высококачественных деревянных деталей и сложных в производстве механизмов. Некоторые модели использовались военными в ограниченных количествах.

ТТХ

  • Патрон: .45ACP (11,43×23мм)
  • Вес (без патронов): 4,69 кг
  • Длина: 830 мм
  • Длина ствола: 267 мм
  • Темп стрельбы: ~800 выстр./мин.
  • Питание: коробчатый магазин — 20 или 30 патронов; барабанный магазин — 50 или 100 патронов
  • Эффективная дальность стрельбы: 100—150 м

5.3. Модель 1923

Коммерчески неуспешная попытка создать пригодную для военного применения модификацию оружия, увеличив эффективную дальность стрельбы за счет нового, более мощного патрона .45 Remington-Thompson. М1923 имел более длинный ствол, прилив для штыка и, в некоторых вариантах, сошки. Модель 1923 была разработана, чтобы расширить производство автоматического оружия, а также для замены тяжёлой винтовки «Браунинг M1918». Интереса у армии не вызвала.

5.4. Модель 1927

Самозарядный вариант M1921. Ствол оснащен дульным тормозом-компенсатором, изменением нескольких деталей можно было переделать в автоматическую модель.

5.5. Модель 1928

Также известен как Navy Model («Нэйви Модл» — «Флотская модель») —- наиболее удачная модель. Имеет два режима огня, оребрённый ствол с дульным компенсатором, пониженный темп стрельбы. Выпускался как с вертикальной передней рукояткой, так и с деревянным горизонтальным цевьем. Был первой моделью, которая широко использовалась военно-морскими силами и морской пехотой США. В начале Второй мировой войны контракты с Францией и Великобританией спасли изготовление этой модели от банкротства.

5.6. Модель 1928А1

Английский солдат с пистолетом-пулемётом Томпсона M1928

Этот вариант поступил в массовое производство перед нападением на Перл-Харбор, когда производство модели M1928 закончились. Изменения включали горизонтальное цевьё вместо передней пистолетной рукоятки. В начале Второй мировой войны потребности американских вооруженных сил в Томпсонах M1928A1В, несмотря на новые контракты для отправок за границу в Китай, Францию, и Великобританию, обеспечивали только две фабрики.

ТТХ

  • Патрон: 45 АСР
  • Вес (без патронов): 4,9 кг
  • Длина: 852 мм
  • Длина ствола: 267 мм
  • Темп стрельбы: ~700 выстр./мин.
  • Питание: 20 или 30 (коробчатые “clip); (дисковые “drum”) 50 или 100
  • Эффективная дальность стрельбы: 100—150 м

5.7. M1

Томпсон М1

Упрощенный вариант модели М1928, созданный для удешевления производства в военное время. Выпущен в 1943 году. Имел автоматику со свободным затвором, рукоятку заряжания с правой стороны ствольной коробки, деревянное цевье, ствол без оребрения и компенсатора, использовался только с коробчатыми магазинами. Масштабы серийного производства новой модели росли стремительно и к 1942-43 г было выпущено 285000 экземпляров.

ТТХ

  • Патрон: .45 АСР
  • Вес (без патронов): 4,78 кг
  • Длина: 811 мм
  • Длина ствола: 267 мм
  • Темп стрельбы: ~700 выстр./мин.
  • Питание: 20 или 30 коробчатые
  • Эффективная дальность стрельбы: 100—150 м

Между двумя мировыми войнами

В этот период оружейная компания полковника была на грани банкротства. По окончании боевых действий армия Соединенных Штатов больше не нуждалась в большом количестве автоматов Томпсона. Стремясь исправить положение, свои стрелковые изделия Дж. Томпсон пытался продать американской полиции. Специально для этой цели создали компанию Anti-bandit gun. В начале полиция не заинтересовалась. Однако набирал силу «сухой закон», и у преступников одним из основных видов деятельности стала контрабанда спиртного. Между бандами участились кровопролитные бои с применением стрелковых изделий Auto-Ordnance. Именно поэтому многие считают автомат Томпсона гангстерским оружием. Однако такое убеждение не совсем верно, поскольку пистолетами-пулеметами также активно пользовалось ФБР, береговая охрана и полиция Соединенных Штатов до 1976 года.

Какие были основные модификации и их тактико-технические характеристики

Несмотря на значительное количество различных модификаций, пистолеты-пулемёты Томпсона объединяло достаточно многое. В первую очередь – это затворная группа, которая за время многочисленных переделок и упрощений практически не изменилась.

Второе это калибр. SMG Thompson – для армейских подразделений выпускался только в.45 калибре.

В течение выпуска изменялась длина ствола, отделка, менялись магазины, от 100-патронных «блинов», до коротких 20 местных магазинов. Изменялась и ствольная коробка, упрощалась её производство, упрощались и прицельные приспособления.

МодельМасса, грДлина, ммСкорострельность в минМагазин
М191937508081500дисковый на 100
М19214690830900
М1928А14900852900коробчатый на 20/30 патронов, дисковый 50/100
М1 и М1А14780811900коробчатый на 20/30 патронов

Принцип работы Томпсона

Принцип работы механики автомата Томпсона основан на полусвободном затворе оригинальной конструкции.

При выстреле откат замедляется не за счет инерции массивного тела затвора, как в свободном, а за счет трения возникающего между стенками ствольной коробки и отростками бронзового вкладыша Блиша.

Патрон подается в патронник из магазина при отводе и досылании затвора вперед, в момент отвода взводится УСМ, при нажатии на спусковой крючок курок спускается с боевого взвода и ударник бьет по капсюлю патрона.

Затвор начинает медленный откат назад, так как его тормозит вкладыш, который упирается в стенки пазов ствольной коробки.

Зуб выбрасывателя извлекает стреляную гильзу, на её место встает патрон из магазина, взводится ударный механизм. По окончании отката возвратная пружина возвращает затвор вперед, досылая патрон в патронник.

3. Система

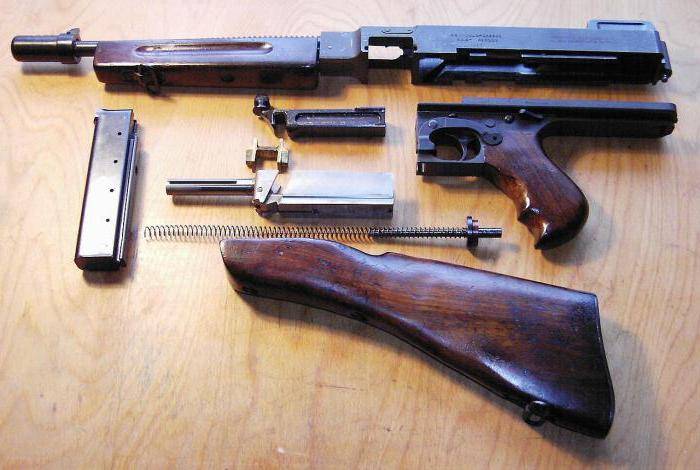

Пистолет-пулемёт Томпсона в разобраном виде.

Затвор Блиша крупным планом.

Пистолет-пулемёт Томпсона использует затвор Блиша, созданный в 1915 году офицером американского флота Джоном Б. Блишем. Этот затвор, который может считаться полусвободным, использует для замедления отката специальный бронзовый вкладыш в виде буквы «Н», взаимодействующий с фрезерованными пазами на внутренних стенках затворной коробки, который согласно утверждениям производителя удерживал затвор в переднем положении в начальный момент выстрела (при большом давлении пороховых газов в стволе), а после падения давления в канале поднимался вверх, за счёт чего происходило самоотпирание затвора. При этом ряд авторов утверждает, что вкладыш-замедлитель в даной констpукции по сути не работал, либо оказывал на её работу лишь небольшое влияние, что отчасти подтверждается тем фактом, что поздние армейские модификации «Томпсона» — М1 и М1А1 — его вовсе не имели, что не повлияло на их работоспособность. Кроме того, при неправильной (вверх ногами) установке вкладыша при сборке оружие не работало.

Спусковой механизм собран в спусковой раме, допускает ведение как автоматического, так и одиночного огня. Ранние модели «Томпсонов» имели довольно сложный ударный механизм с маленьким курком в виде треугольного рычажка, смонтированного внутри остова затвора, ударяющим по выполненному в виде отдельной детали ударнику с бойком в момент прихода затворной группы в крайне переднее положение за счёт взаимодействия со специальным выступом ствольной коробки, стрельба при этом велась с открытого затвора. У M1A1 вместо этого был неподвижно закреплённый в чашечке затвора боёк, стрельба велась также с открытого затвора.

В современных самозарядных вариантах (М1927A1 и аналогичные) используется ударно-спусковой механизм обычного куркового типа, стрельба ведётся с закрытого затвора.

Прицельные приспособления включают в себя мушку и комбинированный целик — фиксированный с V-образной прорезью и откидной вверх регулируемый диоптр. Пистолеты-пулеметы Томпсона могли использоваться с магазинами разного объема — коробчатыми двухрядными на 20 и 30 патронов, которые крепились к оружию при помощи «рельса» в задней части, которым они вставлялись внутрь Т-образного выреза в спусковой раме, или барабанными на 50 или 100 патронов, которые устанавливались непосредственно в вырез приёмника магазина и фиксировались при помощи имевшихся на нём двух поперечных канавок. Модификации М1 и М1А1 имели упрощённый приёмник магазинов без поперечных канавок, расчитанный только на коробчатые магазины.

Все «Томпсоны» были выполнены на металлорежущих станках с минимальными допусками, что делало их весьма сложным, трудоёмким и дорогостоящим в производстве оружием. Даже упрощённые модификации М1 и М1А1 для военного оружия были излишне дороги, кроме того — избыточно тяжёлы, что так и не позволило «Томпсону» стать основным образцом своего класса даже в американской армии — наряду с ним на вооружение были приняты иные образцы той или иной степени удачности, такие, как Reising M50 / M55 или M3.

Достоинства и недостатки
ДостоинстваНедостатки
Высокое качество изготовленияБольшая масса, громоздкость
Мощный патронВысокая стоимость
Большая ёмкость магазина (дисковый)Сложность производства
Значительная для пистолетов-пулемётов отдача
