Ручной пулемёт Льюиса

Российские модификации

В 1916 году был выпущен новый пулемет Льюиса, устройство которого доработали и внесли ряд конструктивных изменений. Он получил название Lewis Mk. II. В том же году создали более совершенную турель для установки в самолет. Это было некое подобие рельсы дугообразной формы, которая позволяла двигать пулемет вниз-назад. Подобную конструкцию вскоре разработали и в царской России.

Сама Россия также активно использовала пулеметы Льюиса. Там они переделывались под самый распространенный патрон – 7,62х54 мм. Использовались во время Гражданской войны (причем не только Красной армией, но и войсками белых, анархистов Махно, басмачей), а также на начальном этапе Великой Отечественной. После нее нет никакой информации о дальнейшем применении пулемета.

Новый вариант подарил и 1917 год, когда была сделана флотская вариация пулемета. Был значительно уменьшен вес и увеличена скорострельность оружия. Эта модификация получила имя Lewis Mk. III. Она быстро приобрела популярность не только на флоте, но и в сухопутных войсках и авиации, и оставалась основной до начала Второй Мировой войны.

пользователей

  • Armée де Либерасьон Nationale Партизаны
  • Австралия
  • Барбадос
  • Бельгия
  • Бермуды : Бермудские острова Волонтер стрелковый корпус
  • Биафра
  • Северное Борнео
  • Боливия
  • Канада
  • Цейлон
  • Китайская Республика : используется военачальник армии
  • Чехословакия
  • Эстония в резерве в 1940 году.
  • Фиджи
  • Финляндия : используется в качестве 7,62 рк / Льюису и 7,70 PK / Льюис
  • Франция
  • Демократическая Республика Грузия ( В основном Народная гвардия и некоторые армейские подразделения в 1918-1921 годах)
  • Германская империя (который нашел , что это намного легче , чем в MG08 / 15)
  • нацистская Германия
  • Гвиана
  • Британский Гонконг
  • Британская Индия
  • Ирландия
  • Израиль
  • Италия : пехотный вариант, модифицированный для использования на воздушных судах
  • Японская империя
  • Латвия : стандарт LMG во латвийской войне за независимость и межвоенного период. Используется латышскими полицейские батальонами 2.
  • Британская Малайя
  • Маврикий
  • Мексика
  • Нидерланды
  • Никарагуа
  • Норвегия : изготовленные до Первой мировой войны
  • Северная Родезия
  • Южная Родезия
  • Филиппины
  • Польша
  • Португалия
  • Румыния
  • Российская империя
  • Сомалиленд : Сомалиленд Camel Corps
  • Советский Союз
  • Испанская республика
  • Тибет
  • Трансиордании
  • Соединенное Королевство и Британская империя
  • Соединенные Штаты
  • Вьетнам
  • Королевство Югославия
  • Новая Зеландия

Рекомендации

  • Баллок, Артур (2009). Глостершир Между войнами: A Memoir . История Press. ISBN  978-0-7524-4793-3 . Страницы 62-64, 66, 69-70, 85-86.
  • Chant, Кристофер (2001). Стрелковое оружие Второй мировой войны . Лондон (Великобритания): Браун коллекционных совместно. ISBN  978-1-84044-089-8 .
  • Форд, Роджер (2005). Великие мировые Пулеметы с 1860 до наших дней . Лондон: Янтарные Книги. ISBN  978-1-84509-161-3 .
  • Glanfield, Джон (2001). Колесницы Дьявола – Рождение и тайные Сражения первых танков . Страуд: Саттон. ISBN  978-0-7509-4152-5 .
  • Грант, Нил (2014). Льюис пистолет . Оксфорд (Великобритания): Osprey. ISBN  978-1-78200-791-3 .
  • Хогг, Ян В. (1978). Полная иллюстрированная энциклопедия огнестрельного оружия в мире . & W. ISBN  978-0-89479-031-7 .
  • Хогг, Ян В .; Batchelor, Джон (1976). Пулемет (История Пурнела о мировых войнах Special) . Лондон: Феб.
  • Skennerton, Ян (1988). Британское Стрелковое оружие Первой мировой войны 2 . Маргит Q (Австралия): Ян Skennerton. ISBN  978-0-949749-09-3 .
  • Skennerton, Ян (2001). 0,303 Lewis Machine Gun . Стрелковое оружие идентификации серии. Gold Coast QLD (Австралия): Оружие и Militaria Press. ISBN  978-0-949749-42-0 .
  • Смит, Джозеф Е. (1973). Стрелковое оружие Всемирной (10 Rev. ред.). Harrisburg PA (США): Stackpole Книга. ISBN  978-0-88365-155-1 .
  • Смит, WHB (1979) . 1943 Краткое руководство по военному стрелковому оружию (FACS. Ред.). Harrisburg PA (США): Stackpole Книга. ISBN  978-0-8117-1699-4 .
  • Учебник стрелкового оружия 1929 (магнезии. Ред.). Лондон (Великобритания), Dural (NSW): Рик Ландерс: HMSO для военного ведомства. 1999 . OCLC   .

Система

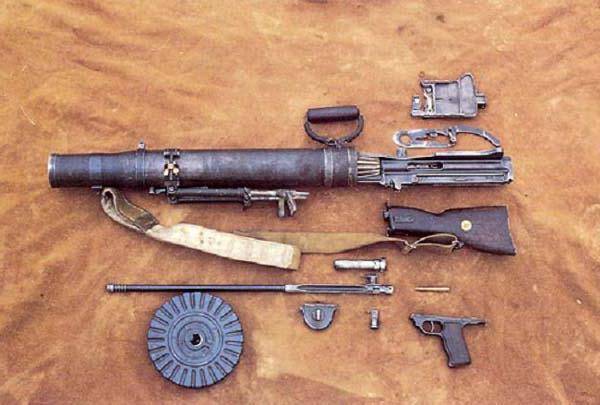

Автоматика пулемёта работает на принципе отвода пороховых газов. Пулемёт состоит из следующих основных частей и механизмов: ствол с радиатором и кожухом, ствольная коробка с крышкой и подающим механизмом, затыльник с прикладом, рукоятка управления огнём со спусковым механизмом, затвор, затворная рама, возвратно-боевая пружина в своей коробке, магазин и сошка. «Визитной карточкой» системы является кожух, краями выходящий далеко за дульный срез и образующий своим профилем там своеобразный эжектор — при выстреле волна пороховых газов, проходя через него, своей инерцией создавала разрежение в задней части кожуха и, как следствие, протягивание порций холодного воздуха под кожухом вдоль продольно оребренного ствола. С учётом того, что британские авиационные Льюисы, переданные со складов во время Битвы за Британию для наземного использования и не имевшие этого кожуха, явных проблем с перегревом не испытывали, следует признать его не особо нужным.Принцип эжекторного подсоса для активного воздушного охлаждения, кроме Льюиса, применён в конструкции современного российского пулемёта «Печенег».

Запирание канала ствола производится поворотом затвора, боевые упоры которого входят в поперечные пазы ствольной коробки. Поворот затвора при запирании осуществляется криволинейным пазом на затворе и основанием стойки затворной рамы. Ударный механизм ударникового типа, закреплён на стойке затворной рамы. Спусковой механизм позволяет вести только автоматический огонь. Стрельба только с «открытого затвора», что отрицательно сказывается на точности огня. Питание пулемёта патронами при стрельбе производится из оригинального дискового магазина с многослойным (в 2 или 4 ряда, ёмкость 47 и 97 патронов соответственно) расположением, который приводится во вращательное движение подающим механизмом. Магазин не содержит подающей пружины, что коренным образом разнит его со всеми современными системами подобного типа. Подающий механизм рычажного типа, приводится в действие выступом хвоста затвора, который входит в криволинейный паз рычага подачи. Скорострельность (темп работы автоматики) регулируется краном на газовой камере. Этим же краном компенсируется загустение смазки при низких температурах. Возвратно-боевая пружина не витая цилиндрическая, как у современных систем, а пластинчатая «патефонная», находящаяся внутри зубчатого барабана — сопрягаемая часть затворной рамы выполнена в виде зубчатой рейки. Пружина допускает подтягивание для компенсации усадки в процессе эксплуатации, для чего в принадлежности пулемёта есть ключ. Принадлежность — кожаная сумка, в которой собран инструмент для мелкого ремонта и устранения задержек оружия. Там же находятся запасные возвратно-боевая пружина и ударник, а также инструмент для сборки-разборки оружия. Пулемёт считается ручным, тем не менее известен станок для превращения его в станковый.

История сотворения

Ручной пулемет Льюиса был разработан Самуэлем Мак Кленом в США в 1911 году. Доработкой этого орудия занимался полковник американской армии Айзек Ньютон Льюис. Вначале он желал сделать этот пулемет станковым и оснастить его водяным остыванием, но потом тормознул на уникальной идее принудительного воздушного остывания ствола. Необходимо подчеркнуть, что никто после Льюиса не использовал схожую схему в конструкции орудия.

Льюис предлагал собственный пулемет для вооружения американской армии, несколько образцов орудия даже проходили тесты, но военное управление США сочло этот пулемет бесперспективным и не заслуживающим внимания. После этой беды Льюис вышел в отставку и перебрался за океан, поначалу в Бельгию, а потом в Англию. Конкретно бельгийцы первыми заинтересовались новым пулеметом и в 1913 году взяли его на вооружение. Выпуск ручного пулемета Lewis был налажен на заводах компании BSA (Великобритания).

В 1914 году пулемет принял боевое крещение – в Европе началась глобальная война. После ее начала спрос на пулемет Lewis рос необычными темпами, BSA расширяла создание, но, невзирая на это, не могла выполнить все заказы. Потому часть заказов было расположено в США.

custom_block(1, 46672070, 5524);

Германские пехотинцы называли пулемет Lewis «гремучей змеей» за соответствующий звук его работы и с наслаждением брали в качестве трофея. Потом «Льюисы» переделывались под маузеровский патрон и с фуррором использовали в бою. В особенности обожали пулемет Lewis германские штурмовые отряды.

В Россию этот пулемет попал еще в 1913 году: несколько образцов были куплены для проведения испытаний в Офицерской стрелковой школе. Но русским военным «Льюис» не приглянулся, в особенности много приреканий было на малый срок службы пулеметного ствола.

Но про этот пулемет в Рф не запамятовали, в особенности необходимы они стали во время войны. В 1915 году правительство Англии уступило Рф права на все «Льюисы», сделанные по английским заказам в США. Поставки начались уже в будущем году. Также в Россию поставлялись пулеметы Lewis, сделанные в Великобритании под британский патрон.303. Южноамериканские пулеметы были изготовлены под мосинский патрон 7,62 мм.

Ручные пулеметы Льюиса интенсивно применялись в русской авиации. На нем устанавливали дополнительную рукоять, гильзосборник и пламегаситель. Время от времени снимали кожухи: набегающий поток воздуха довольно охлаждал ствол.

До начала революционных событий в Россию успели поставить более 10 тыс. единиц этого орудия, потому они интенсивно использовались во время Штатской войны. К примеру, «Льюисами» была вооружена личная охрана знаменитого батьки Махно.

«Льюисы» в достаточно огромных количествах хранились на русских военных складах. После начала войны о их вспомнили и направили на фронт. Есть именитая фото красноармейцев, вооруженных этими пулеметами, шагающих на именитом параде 7 ноября 1941 года.

Схожая ситуация была и у англичан. В конце 30-х годов британская армия стала поменять «Льюис» на более современный «Брен». Во время бегства из Франции было потеряно неограниченное количество стрелкового орудия, потому «Льюису» пришлось снова встать в строй. Немцы также использовали эти пулеметы, оккупированные в виде трофеев. В главном им вооружались части фольксштурма.

Последним огромным конфликтом для этого пулемета стала Корейская война.

Custom_block(5, 75444309, 5524);

custom_block(1, 47628358, 5524);

Пулемёт Льюиса в компьютерных играх

В игре Battlefield 1 пулемёт «Льюис» входит в арсенал бойца поддержки (Support).

В игре Battlefield 5 пулемёт «Льюис» входит в арсенал бойца поддержки (support)

  • В оружейном симуляторе-игре «World of Guns:Gun Disassembly» можно ознакомиться с реальным функционированием 3D модели Lewis Machinegun.
  • За основу внешнего вида бластерной винтовки Т-21В из игры Star Wars Battlefront взят именно пулемёт «Льюис».
  • В игре Will Rock пулемёт «Льюис» является частью арсенала Виллфорда Роквелла.
  • В игре Battlefield Hardline представлен усовершенствованный вариант «Льюиса» с оптическим прицелом и ЛЦУ, который носит имя «Оружие Синдиката».

Особенности и конструкция оружия

Согласно его идее, это был пулемет с дисковым магазином и охлаждением ствола с помощью воздуха. Его автоматика функционировала, как и задумывалось, благодаря отводу пороховых газов из канала ствола. В момент выстрела газы воздействовали на поршень, который под их напором взводил боевую пружину. При этом с помощью штоковой стойки убирались боевые выступы и затвор начинал двигаться. Через экстракционное окно с помощью отражателя выбрасывалась стреляная гильза. Затем выступ затвора воздействовал на подаватель – и тот подавал новый патрон к приемному окну.

После того как все детали занимали свое положение, боевая пружина толкала затвор и шток вперед. Затвор при этом подхватывал патрон и досылал его в патронник. Подаватель смещался вправо и удерживался защелкой. Далее затвор проворачивался, боевые выступы входили в специальные пазы, ударник бил по капсюлю патрона и производился выстрел.

Как у большинства автоматического оружия того времени, чертеж пулемета Льюиса свидетельствовал о некоторых характерных недостатках. Так, из-за длительной стрельбы ствол очень часто перегревался, что приводило к задержкам. Но конструктор позаботился об этом. Он придумал специальный радиатор, который был призван охлаждать ствол, и заключил его в специальный алюминиевый кожух. Это было неким прообразом современной системы охлаждения ствола с помощью эжекционного насоса. Но даже эти меры не помогли устранить все проблемы, и при стрельбе очередями более чем 25 выстрелов пулемет все равно перегревался, что вызывало необходимость прекращать огонь на какое-то время.

Дальность стрельбы

Пулемет сыграл важную роль в этой войне. Практика военного времени показала, что победу всегда одерживала именно та сторона, на вооружении у которой находились пулеметы. В это же время к пулеметам стали присоединяться самолеты и танки. Дальность стрельбы и баллистика патронов винтовок позволяли держать противника на большом расстоянии, не давая ему пойти в наступление.

Пулеметчиков также можно было объединить в отряд, где бы они, взаимно прикрывая друг друга, обеспечивали полный контроль над вражескими позициями и укрытиями. Наряду с артиллерийским огнем это оружие привело к огромным человеческим жертвам. По сути, винтовка Льюиса представляла собой систему автоматического ведения огня, оснащенную газовой камерой и воздушным охлаждением. Весила она около 13 килограммов. Пулемет заряжался барабаном 30-06 Springfield round, а его скорострельность была от 500 до 600 выстрелов в минуту. Дальность стрельбы варьировалась от 800 до 3000 метров.

Отличительной особенностью пулемета Льюиса был его кожух. Он предназначался для защиты стрелка от контакта с горячим стволом и для лучшего его продувания принудительной системой охлаждения. Система эта работала за счет отработанных пороховых газов и для своего времени была новаторской и очень эффективной. Пулемет, имеющий принудительное воздушное охлаждение, выгодно отличался от своих конкурентов, охлаждающихся водой. Его не требовалось дополнительно заправлять водой и с ним вполне мог справиться один человек (в отличие от того же Виккерса).

К тому моменту, как Америка приняла на вооружение пулемет Льюиса, это оружие уже успело зарекомендовать себя в боях по всему миру. Америка вступила в Первую мировую войну только в 1917 году. К этому моменту Льюис уже имел широкую популярность и применялся практически повсеместно. Особенно часто этим пулеметом оборудовались самолеты и бипланы союзных войск. В американской армии была серьезная нехватка огнестрельного оружия. Это вынудило Америку закупить в Британии пулеметы Льюиса, и они пробыли на вооружении Америки вплоть до конца Второй мировой войны, несмотря на то, что параллельно американцы закупили и чешский пулемет Bren Light Machine.

Пулемёт Льюиса в кинематографе

  • В классическом фильме «Великий диктатор» (1940) герой Чарли Чаплина отстреливается от солдат противника именно из пулемёта «Льюис», который в реальности оставался тогда на вооружении не только РККА, но и американской, британской и ещё ряда армий мира.
  • В американском историко-приключенческом фильме «Песчаная галька» (The Sand Pebbles, 1966) пулемётами Льюиса вооружена речная канонерская лодка «Сан-Паоло», крейсировавшая по китайской реке Янцзы в 1926 году.
  • В фильме реж. Евгения Карелова «Служили два товарища» (1968) из пулемёта Льюиса стреляет боец Некрасов (Олег Янковский) во время наступления красноармейцев на Перекоп (1920).
  • В клипе Валерия Меладзе «Свадьба» главный герой — писатель — расстреливает из пулемёта Льюис всех участников торжества.
  • В фильме «Свой среди чужих, чужой среди своих» (1974) также подразумевается, что есаул Брылов в исполнении Никиты Михалкова пользуется именно пулемётом «Льюис», хотя, скорее всего, там используется тот же ДП.
  • В фильме «Крестьянский сын» (1975) снят уже настоящий пулемёт «Льюис». Хорошо заметен навинченный на ствол компенсатор для стрельбы холостыми патронами.
  • В фильме «Конец императора тайги» (1978) также снят настоящий пулемёт. У него при стрельбе вращается магазин, виден навинченный на ствол компенсатор.
  • Пулемёт типа «Льюис» часто использовался в советских и российских художественных фильмах о Гражданской войне, что дало повод одному из кинокритиков назвать его «дежурным, концертным Льюисом» — по аналогии с роялем. В качестве примера можно привести такие приключенческие киноленты, как «Седьмая пуля» (1972), «Тачанка с юга» (1977), «Поговорим, брат» (1978), «Кто заплатит за удачу?» (1980), «Хлеб, золото, наган» (1980), «Не ставьте Лешему капканы…» (1981), «Шестой» (1981), «Смотри в оба!» (1981) и др.
  • В приключенческом фильме «Копи царя Соломона» (King Solomon’s mines, 1985) реж. Джея Ли Томпсона ручным пулемётом Льюиса пользуется работорговец Догати (Джон Рис-Дэвис).
  • В российском приключенческом фильме «Цена сокровищ» (1992) пулемёт Льюиса фигурирует в сцене перестрелки британских солдат с бандитами.
  • В фильмах «Легионеры» (1977) и «Легионер» (1998) солдаты французского Иностранного легиона используют «Льюиc» против берберов.
  • В фильме «Мумия» (The Mummy, 1999) использовался пулемёт типа «Льюиc» во время боя триплана и чудовища в виде песчаной бури.
  • В историческом телефильме «Британник» (Britannic, 2000), посвящённом однотипному с «Титаником» океанскому лайнеру, в годы Первой мировой войны превращённому в плавучий госпиталь, из пулемёта «Льюис» старший офицер корабля расстреливает выпущенную немецкой подлодкой торпеду.
  • В фильме «Кинг-Конг» (2005) пулемёты «Льюис» использовались против Кинг-Конга во время битвы у Эмпайр-стейт-билдинг.
  • В сериале «Девять жизней Нестора Махно» (2007) «Льюис» появляется неоднократно. Пулемётом нередко пользовался реальный исторический Махно, имевший в составе своей повстанческой армии целый отряд «люйсистов».
  • В фильме «Запрещённый приём» (2011) Куколка сбивает немецкий «Цеппелин» из пулемёта «Льюиc».
  • В сериале «Острые козырьки» партия оружия, в числе которого около 25 единиц «Льюисов», является важнейшей частью завязки сюжета 1 сезона, используется в его окончании.

Плюсы и минусы оружия

Повторяя упомянутое выше, «Льюис» был абсолютным лидером среди пехотного вооружения. В первую очередь благодаря тому, что теперь пулемётный расчёт из двух человек (первый номер несёт непосредственно оружие и два дисковых магазина, второй – дополнительные боеприпасы) становился настолько же мобильным, как и большая часть пехоты, вооружённая винтовками (позже – ПП). Также успешны примеры применения как в авиации на самолётах, неспособных нести более тяжёлое вооружение, так и в роли средства противовоздушной обороны. Вплоть до 1940-х годов ряд пулемётов оснащался специальными проволочными прицелами.

Главным минусом являлась низкая плотность огня – стандартный магазин в 47 патронов при массе почти в два килограмма разряжался за три секунды

Дисковый магазин часто подвергался критике из-за постоянного вращения, что при неосторожном обращении часто травмировало пальцы стрелков и приводило к осечкам

История создания

Схема с использованием длинного хода газового поршня появилась у Сэмюэля Маклина. На тот момент это был тяжёлый станковый пулемёт с обычным на это время водяным охлаждением. Но реализовал идею, в несколько изменённом варианте, полковник американской армии Айзек Льюис.

Изменения, внесённые им, превратили посредственный станковый пулемёт в революционный ручной. Была введена новая система охлаждения, несколько видоизменена система запирания. Но как это часто бывало в САСШ тех времён, из-за лобби генерала Вильяма Кросье, заявка Льюиса на конкурс была отклонена.

Шёл 1913 год, напряжение будущей войны уже висело в воздухе.

Оружие приняли на вооружение в Бельгии и королевских вооружённых силах Великобритании.

В Бельгии же, Льюис организовал своё предприятие. Но ввиду отсутствия производственных мощностей, все оружие производилось по заказу в цехах Birmingham Small Arms в Британии, и позже в САСШ, на заводах Savage Arms Company.

На 1913 год пулемёты Льюиса выпускались под патрон.303 British, или 7,7х56R. В США выпускалось оружие под американский винтовочный патрон.30-06 Спрингфилд.

После начала Великой войны пулемёт Льюиса приобрёл поистине мировую известность. Он использовался всеми воюющими государствами. В том числе и Германией, трофейные пулемёты переделывали под патрон 8(7,92 мм) мм Маузер и они вновь воевали, только уже на другой стороне фронта.

Около 15 тысяч этих пулемётов было поставлено и в Российскую империю. Их активно использовались как в стрелковых подразделениях, так и в зарождавшихся воздухоплавательных частях России.

Стоит отметить, что в очередной, но не последний раз часть поставленных пулемётов была перестволена под российский патрон 7,62х53R.

После окончания Первой Мировой войны, в 20-30-е годы эти пулемёты активно производились в Европе, и состояли на вооружении ряда стран.

Более того в 1923 году в Британии Льюис прошёл модернизацию в ходе который был несколько упрощён процесс производства и облегчён сам пулемёт.

Оружие Льюиса использовалось и во Второй Мировой войне, более того единичные образцы этого оружия воевали и в 50-х, в Корее.

Патроны к пулемёту Льюиса

Достойных оппонентов у «британца американского происхождения» в своей нише практически не было. Например, немецкий MG 08/15, по сути, был «Максимом» , потерявшем в весе в сравнении с оригиналом, но всё ещё слишком громоздким. Французская модель Шоша была слишком ненадёжна и уязвима к загрязнению, а ближайший противник – датский «Мадсен», при относительном успехе абсолютно не имел потенциала развития из-за ряда изначальных недостатков. Такая ситуация позволила извлечь конструктору максимум выгоды из своего изобретения, и пулемёт серийно выпускался под следующие боеприпасы:

  • .303 British (7,69*57 мм);
  • Патрон винтовки Мосина (7,62*54 мм);
  • .30-06 Springfield (7,62*53 мм);
  • .256 Mannlicher (6,5*53 мм);
  • Менее известные варианты, в частности, под немецкий 8-мм патрон.

Новые возможности и рост популярности пулемета

Там перспективным оружием заинтересовались бельгийцы. Конструктор провел серию испытаний и показов, после которых был подписан контракт с бельгийской армией и создана компания Armes Automatic Lewis, которая должна была производить пулемет. Но некоторые проблемы вынудили Льюиса закрыть компанию и отдать право производства пулемета британской компании BSA. Она также испытывала его на моделях самолетов, где были достигнуты довольно высокие результаты. В 1913 году пулемет Льюиса поразил мишень с воздуха на расстоянии 120 метров. При этом в нее попала большая часть патронов из диска.

Эти впечатляющие результаты привели к тому, что в том же году компания получила партию пробных заказов от России, Англии и Бельгии. Несмотря на проблему перегрева ствола, большинство специалистов дали пулемету высокие оценки. Армия Бельгии приняла его на вооружение. Россия также получила небольшую партию

Британские же ВВС проявили осторожность и решили понаблюдать со стороны
