55Ж6 Небо - TALL RACK – РЛС ПВО – РЛС, РЭБ и т.п. средства

«Сопка» у кромки арктических льдов

С начала 1990-х Арктика у нас перестала считаться зоной потенциальных конфликтов, и все военные радиотехнические подразделения для «экономии» были расформированы. Над бескрайними просторами Северного Ледовитого океана, Сибири и Чукотки радиолокационное поле перестало существовать – залетай, кто хочет! Но необходимость обеспечения безопасности страны в резко изменившихся условиях военно-политической обстановки потребовала закрыть «пустоты» в небе.

mil.ru

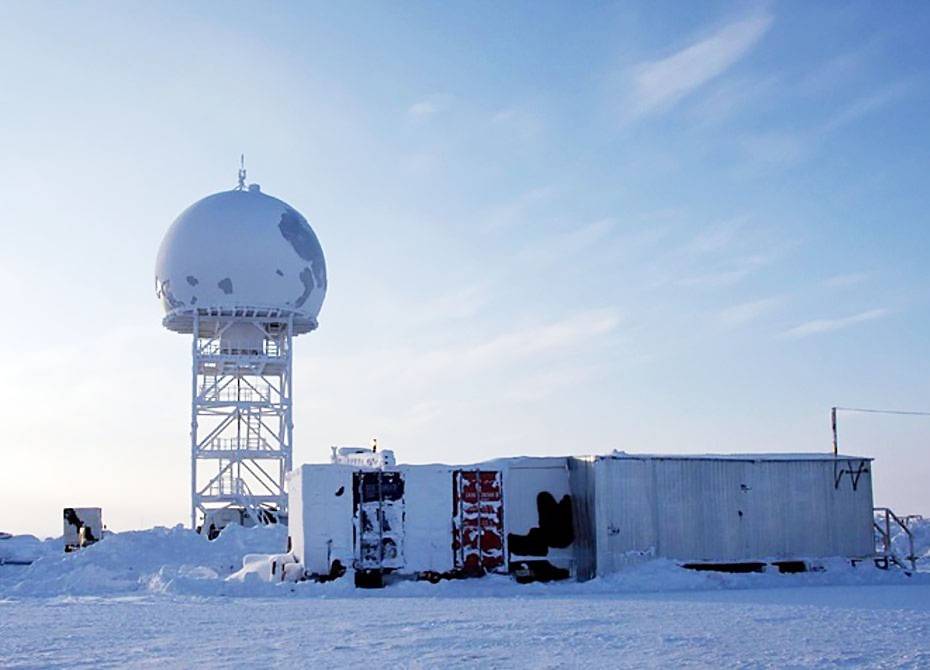

Трассовый радиолокационный комплекс (ТРЛК) «Сопка-2».

Справились! Воссоздание радиолокационного поля в арктической зоне России на основе новой техники стало залогом постоянно действующего контроля воздушной обстановки и эффективного применения авиации и огневых средств ПВО в этом районе. Одна из самых полезных новинок – уникальный трассовый радиолокационный комплекс (ТРЛК) «Сопка-2».

Рабочие высоты ТРЛК – от 50 метров до 36 километров. Дальность обнаружения целей – до 450 километров. Антенное устройство первичного радиолокатора – фазированная антенная решетка (ФАР) с частотным управлением положения луча в вертикальной плоскости. Приемное устройство – многоканальное, состоит из 4 основных и 4 резервных каналов. Аппаратура цифровой обработки сигналов также многоканальная. Она построена на цифровых сигнальных процессорах и программируемых логических интегральных схемах (ПЛИС). Аналого-цифровое преобразование принятого сигнала производится на промежуточной частоте с формированием амплитудно-частотной характеристики с помощью цифровых фильтров, обеспечивающих высокую идентичность характеристик каналов и их фазовую стабильность.

На «Сопке-2» может работать один оператор. Также наличие контроля и дистанционного управления обеспечивает возможность работы без постоянного присутствия человека. Высокая надежность комплекса обеспечивается полным дублированием оборудования с автоматическим резервированием

Это особо важно при работе на Крайнем Севере. «Сопка-2» оборудована защитным антенным куполом и способна работать в любых метеоусловиях – при ветрах до 40 метров в секунду и температурах до -50 градусов по Цельсию

Япония[править]

Радиолокационные станции Второй мировой войныправить

Наземныеправить

Та-Чи 1 — РЛС обнаружения воздушных целей, копия радара CR-268
Та-Чи 2 — упрощенная версия Та-чи 1
Та-Чи 3 — копия британской РЛС GL Мк 2
Та-Чи 4 — РЛС обнаружения воздушных целей с мощность до 2 КВт
Та-Чи 6 — станция раннего предупреждения

Корабельныеправить

«Та-Се 1» — РЛС раннего предупреждения для транспортных кораблей и подводных лодок, копия Mk.235
«Та-Се 2» — РЛС обнаружения подводных лодок, использовался для оснащения транспортных судов японской армии
Type 12 — РЛС обнаружения воздушных целей
Type 13 — наиболее массовая РЛС императорского флота Японии
Type 14 — РЛС дальнего обнаружения
Type 21 — модификация с единственной рабочей частотой (200 МГц)
Type 22 — РЛС обнаружения воздушных целей. Имел максимальну мощность
Type 23 — копия немецкого радара Würzburg
Type 32 — дециметровая РЛС обнаружения надводных целей
Type 33 — модификация Type 32 с антеннами круглого сечения
Type 41 — РЛС зенитной артиллерии
Type 42 — РЛС зенитной артиллерии
Type 43— РЛС зенитной артиллерии

J/FPS-1
J/FPS-2
J/FPS-3
J/FPS-4
J/FPS-5
J/FPS-7
J/TPS-100
J/TPS-101
J/TPS-102

Корабельные РЛСправить

FCS-1 — РЛС управления огнем
FCS-2 — РЛС управления огнем
FCS-3 — РЛС управления огнем
OPS-1
OPS-2
OPS-3
OPS-4
OPS-5
OPS-10
OPS-11
OPS-12
OPS-13
OPS-14
OPS-16
OPS-17
OPS-18
OPS-19
OPS-20
OPS-22
OPS-24
OPS-28
OPS-29
OPS-39
OPS-50
ZPS-1 — РЛС для подводных лодок
ZPS-2 — РЛС для подводных лодок
ZPS-3 — РЛС для подводных лодок
ZPS-4 — РЛС для подводных лодок
ZPS-5 — РЛС для подводных лодок
ZPS-6 — РЛС для подводных лодок

Источники[править]

Загоризонтные РЛС как составная часть разведывательно-информационных средств зарубежных стран (2016) – Австралия – По странам – Статьи – Fact Military. Проверено 18 января 2021.
Larissa Nicholson CEA’s Defence support deal (en-AU) (2012-12-13). Проверено 18 января 2021.
INVAP – Radars. Архивировано из первоисточника 21 февраля 2009.[недоступная ссылка]Проверено 2 июля 2013.
First INKAN deployed in 2005
LaNacion: Más plata para reequipamiento militar (кас.)
LaNacion:Comprará el Gobierno 11 radares (кас.)
Diseñan un radar tridimensional para detectar vuelos clandestinos — 09.03.2010 — lanacion.com
Архивированная копия. Архивировано из первоисточника 19 декабря 2011. Проверено 24 декабря 2011. (кас.)
Diseñan un radar tridimensional para detectar vuelos clandestinos
ha encargado la fabricación de seis radares militares que se suman al prototipo que el INVAP из первоисточника {`2`}.
US and Norway upgrade eye on border to northern Russia (англ.). Проверено 19 января 2021.
PS-05/A multimode radar (Sweden) – Jane’s Radar And Electronic Warfare Systems (2011-07-13). Проверено 19 января 2021.
Радиолокационные станции контрбатарейной борьбы основных зарубежных стран (2010) – Бельгия – По странам – Статьи – Fact Military. Проверено 17 января 2021.
Радиолокационная станция П-8. Проверено 18 января 2021.
П-80 – первый межвидовой радиолокационный комплекс | Журнал «Воздушно-космическая оборона». Проверено 18 января 2021.
radar – РЛС ПВО. Проверено 7 января 2021.
Вестник ПВО :: Авторский проект Саида Аминова. Проверено 7 января 2021.
↑ С.Н. Данилов, А.В. Иванов, С.П. Москвитин САМОЛЕТНЫЙ МЕТЕОНАВИГАЦИОННЫЙ РАДИОЛОКАТОР. — Тамбов: «Тамбовский государственный технический
университет», 2012. — 24 с.
Метеонавигационная радиолокационная станция (РЛС-Н) – АО “Котлин-новатор”. Проверено 17 января 2021.
Смирнов С. А., Зубков В. И. Краткие очерки истории ВНИИРТ (русский) // «Вестник ПВО».
RusArmy.com – Радиолокационные станции и комплексы ПВО России. Проверено 8 января 2021.
Chinese Military Radar. Проверено 7 января 2021.
Радиолокационные станции войсковой ПВО стран НАТО (рус.). Проверено 16 января 2021.
NASDAQ: RADA Archives (en-US). Проверено 17 января 2021.
DefesaNet – Technology – RADA to Cooperate with Artis on Tactical Radars for Active Protection (англ.). Проверено 17 января 2021.
Артиллерийские РЛС (и др. РЛС СВ) АОИ (рус.). Проверено 17 января 2021.
Corporate News & Updates from Israel (en-US). Проверено 17 января 2021.

С гарантией

Все принятые в последнее время на вооружение наших Воздушно-космических сил РЛС отличает помехоустойчивость и максимальная автоматизация всех процессов. Современные радары войск противовоздушной и противоракетной обороны ВКС России способны максимально эффективно мониторить воздушное пространство, отслеживая передвижение самолетов иностранных государств и пуски ракет противника.

Новейшие РЛС и зенитные ракетные системы ПВО полностью контролируют воздушную обстановку на всей территории нашей страны. Силы и средства системы противовоздушной обороны России многократно дублируют друг друга.

Никто и ничто в наше небо незаметно и безнаказанно не прокрадется. Заметят и собьют.

НИИДАР

Dalney Radiosvyazi NII компаниясы (орысша аббревиатурасы: NIIDAR) NII-20 Лианозово электромеханикалық зауытымен бірлесіп 1949-1959 жылдар аралығында бірқатар радарлар жасады. Алайда, NNIIRT-тен айырмашылығы, бұл дизайн бюросы жоғары жиілікті радарларға назар аударды P-20, P-30, P-30M, P-35, P-32D2 және P-50 (НАТО: E / F жолақтары ). Бұл радарлар сканерлеудің дәлдігі мен жылдамдығына ие, сондықтан NNIIRT конструкторлық бюросы жасаған төменгі жиіліктегі радарларды толықтыратын жойғыш ұшақтарды жер үстінде басқаруға ыңғайлы. NNIDAR соңғы жылдары өнімдердің ассортиментін кеңейтіп, Подсолнух-Е жер үсті толқынының радиолокаторы (OTH) сияқты инновациялық радиолокациялық жобаларды қамтыды. және 29B6 Konteyner. Соңғысы, OTH-радар бола тұра, таратқыш пен қабылдағыш үшін оны бөлек орынға ие екі статикалық жүйе.

Воздушные рубежи – на замке

В 2017 году – впервые за историю новой России – по периметру всех наших границ создано сплошное радиолокационное поле системы предупреждения о ракетном нападении (СПРН). Это было достигнуто за счет развертывания и постановки на боевое дежурство шести новых радиолокационных станций высокой заводской готовности «Воронеж», а также доработки трех действующих радиолокационных станций «Дарьял», «Днепр» и «Волга».

РЛС являются одним из ключевых элементов противовоздушной и противоракетной обороны России. Сегодня на страже воздушных рубежей страны стоят радиолокационные комплексы средних и больших высот «Небо-М» и «Небо-УМ», радиолокационные станции средних и больших высот «Противник», «Сопка-2», радиолокационные станции малых высот «Подлет-К1» и «Подлет-М», «Каста-2-2», а также комплексы средств автоматизации «Фундамент».

Владимир Коробицын/zvezdaweekly.ru
«Подлет-М».

Радиолокационные комплексы и станции боевого и дежурного режима способны «видеть» воздушные объекты на дальности более 400 километров и высоте более 100 километров. Они могут одновременно автоматически обнаруживать и сопровождать более 200 целей различных классов – самолетов, вертолетов, дистанционно пилотируемых летательных аппаратов и ракет на малых, средних и больших высотах.

Қысқаша мазмұны

Кеңестік және ресейлік әуе бақылау радарларының хронологиясы
Радар	НАТО-ның есеп беру атауы	Радио спектрі (НАТО)	Әзірленген	Көңілді факт	Конструкторлық бюро
P-3		VHF	1948	Екінші дүниежүзілік соғыстан кейінгі алғашқы кеңестік әуе бақылау радиолокациясы	NNIIRT
P-20 Перископ		E / F-диапазоны	1949		НИИДАР
P-50 обсерваториясы			1949	П-20 стационарлық нұсқасы	НИИДАР
P-30	BIG MESH	E / F-диапазоны	1955		НИИДАР
P-30M			1959		НИИДАР
P-35	БАРЛЫҚ ҚҰЛП	E / F-диапазоны	1958		НИИДАР
P-8 Еділ	ПЫСАҚТЫ ҚАЛДЫРУ А	VHF	1950	Дөңгелек сканерленген алғашқы кеңестік радар	NNIIRT
P-10 Еділ А	ПЫСАҚТЫ ҚАЛДЫРУ B	VHF	1953	Жиілік секіру	NNIIRT
P-12 Енисей	SPOON REST	VHF	1955	MTI-мен келісілген радар	NNIIRT
P-15 Tropa	ЖАЗЫҚ БЕТ A	UHF	1955		VNIIRT
P-14 Лена	TALL KING	VHF	1959		NNIIRT
P-35M	БАРЛЫҚ ҚҰЛПЫ	E / F-диапазоны	1961	Антеннаның орналасуы жақсарды	НИИДАР
P-70 Лена-М		VHF	1968	Алғашқы кеңестік радиолокатор	NNIIRT
P-18 Терек	SPOON REST D	VHF	1970		NNIIRT
СТ-68	Қалайы қалқан	Электрондық топ	1970	Сандық когерентті сигнал өңдеумен алғашқы кеңестік радиолокация	VNIIRT
Қылыш-35	БАРЛЫҚ ҚҰЛПЫ	E / F-диапазоны	1971	жылдам сканерлеу, жақсартылған антенна, поляризация сүзгілері, импульстің ұзақтығы / жиілігі модуляциясы	НИИДАР
5N84A Оборона-14	TALL KING C	VHF	1974		NNIIRT
P-19 Дунай	ЖАЗЫҚ БЕТ B	UHF	1974		VNIIRT
5N69 сәлем	Үлкен АРТҚА	D-диапазон	1975	Бірінші кеңестік 3D-радар	NNIIRT
44ZH6	TALL KING B	VHF	1979	Оборона-14 стационарлық нұсқасы	NNIIRT
55ZH6 Небо	TALL RACK	VHF	1982	Алғашқы кеңестік метрлік-3D радиолокациялық	NNIIRT
1Л13			1982		NNIIRT
52E6		VHF	1982-1996		NNIIRT
1L13-3 Nebo-SV	BOX SPRING	VHF	1985		NNIIRT
55ZH6U Nebo-U	TALL RACK	VHF	1992		NNIIRT
1L119 Nebo-SVU		VHF	1997-2006		NNIIRT
59N6-1 Protivnik-G1		D-диапазон	1997	Сәтсіздіктер арасындағы орташа уақыт 840 сағат	NNIIRT
1L122		D-диапазон	1997-2006		NNIIRT
52E6MU		VHF	1997-2006		NNIIRT
П-18 модернизация жинақтары	SPOON REST D	VHF	1997-2006		NNIIRT
55ZH6M Nebo-M		VHF / көп жолақты	2011		NNIIRT
59N6M					NNIIRT
Подсолнух-Е.		VHF	2000	көкжиек үстіндегі толқындық радиолокация	НИИДАР
29В6 Контейнер радиолокациясы		VHF	2000	Екі статикалық радиолокация	НИИДАР

Примечания

РЛС 55Ж6-1 «НЕБО» | Анализ Вооруженных Сил России. Дата обращения: 4 сентября 2013. Архивировано из оригинала 20 декабря 2013 года.
RusArmy.com — Радиолокационная станция «Небо». Дата обращения: 4 сентября 2013. Архивировано 20 июля 2017 года.
. Дата обращения: 4 сентября 2013. 31 мая 2019 года.
НЕБО-УЕ. ОАО ФНПЦ «ННИИРТ». Дата обращения: 4 сентября 2013. Архивировано из оригинала 6 августа 2013 года.
RusArmy.com — Радиолокационная станция «Небо-УЕ». Дата обращения: 4 сентября 2013. Архивировано 20 января 2013 года.
MilitaryRussia.Ru — отечественная военная техника (после 1945 г.) | Статьи. Дата обращения: 4 сентября 2013. Архивировано 16 декабря 2013 года.
Стрельбы из ЗРК «Бук-М2» и «Тор-М2У» проведут на полигоне Капустин Яр в мае и июне. Дата обращения: 13 марта 2016. Архивировано 13 марта 2016 года.
. Дата обращения: 21 мая 2016. 30 июня 2016 года.
↑ Войска ЦВО получили новые радиолокационные станции «Небо». Дата обращения: 9 июля 2017. Архивировано 6 июля 2017 года.
Минобороны России заключило контракт на поставку партии радиолокационных станций «Небо-УМ» Архивная копия от 26 ноября 2018 на Wayback Machine / Статья от 16.05.2017 г. на официальном сайте Минобороны России. Департамент информации и массовых коммуникаций Министерства обороны Российской Федерации.
Новейшие РЛС «Небо-УМ» взяли под контроль Северо-Запад Архивная копия от 26 ноября 2018 на Wayback Machine / Статья от 23.11.2017 г. на проекте «Русское оружие» интернет-портал «Российской газеты». Д. Григорьев.
Новейший локатор «Небо-УМ» поступил в Новосибирское соединение ПВО Архивная копия от 26 ноября 2018 на Wayback Machine / Статья от 20.06.2018 г. в сетевом издании tvzvezda.ru. П. Настин.
В дивизию ПВО в Воронежской области поступила новая РЛС «Небо-УМ» Архивная копия от 26 ноября 2018 на Wayback Machine / Статья от 25.11.2018 г. ИА «ТАСС».
Для проверки новой РЛС «Небо-Т» в воздух подняли самолеты Су-34. Дата обращения: 1 февраля 2022. Архивировано 1 февраля 2022 года.
Радиолокаторы «Небо-Т» заступили на боевое дежурство в регионах Поволжья и Урала 11.02.2022. Дата обращения: 14 февраля 2022. Архивировано 14 февраля 2022 года.
РЛС 1Л13-3-1 «НЕБО-СВ» | Анализ Вооруженных Сил России. Дата обращения: 4 сентября 2013. Архивировано из оригинала 20 декабря 2013 года.
НЕБО-СВУ | ОАО “ФНПЦ «ННИИРТ». Дата обращения: 4 сентября 2013. Архивировано 20 декабря 2013 года.
1Л13 Небо-СВ — BOX SPRING | MilitaryRussia.Ru — отечественная военная техника (после 1945 г.). Дата обращения: 4 сентября 2013. Архивировано 30 сентября 2013 года.
Вестник ПВО. Дата обращения: 4 сентября 2013. Архивировано 16 июля 2018 года.
. Дата обращения: 4 сентября 2013. 31 мая 2019 года.
Заявка на ремонт 2 комплексов 1Л13. План закупок Спецремонт 2014 г. Дата обращения: 18 марта 2014. Архивировано 18 марта 2014 года.
. Дата обращения: 4 сентября 2013. 31 мая 2019 года.
Небо-СВУ — Алмаз-Антей. Дата обращения: 12 сентября 2013. Архивировано из оригинала 30 октября 2013 года.
Новейший РЛК «Небо-М» увеличит мощь воздушно-космической обороны России — ОРУЖИЕ РОССИИ, Информационное агентство. Дата обращения: 4 сентября 2013. Архивировано из оригинала 5 марта 2012 года.
55Ж6М Небо-М | MilitaryRussia.Ru — отечественная военная техника (после 1945 г.). Дата обращения: 4 сентября 2013. Архивировано 8 марта 2014 года.
. Дата обращения: 4 сентября 2013. 31 мая 2019 года.
[voprosik.net/radiolokacionnye-stancii-irana/ | Вопросик]

Литература[править]

Индексы и обозначения военной техники и вооружений
Yasuzo Nakagawa (1997). Japanese Radar and Related Weapons. Aegean Park Press
Japanese Land-Based Radar. U.S. Naval Technical Mission to Japan. 1946
Лобанов М. М. Развитие советской радиолокационной техники. — Москва: Воениздат, 1982. — 239 с.
Платонов А. В. Энциклопедия советских надводных кораблей, 1941—1945 / А. В. Платонов. — СПб.: ООО «Издательство Полигон», 2002. — 640 с. — 5000 экз. — ISBN 5-89173-178-9.
Заблоцкий В. Крейсера «холодной войны». — М.: Коллекция, Яуза, 2008. — 224 с. — 4000 экз. — ISBN 978-5-699-26175-8.
Байрашевский А. М., Ничипоренко Н. Т. // Судовые радиолокационные системы

Радиолокационная станция 55Ж6УМ «Ниобий»

О ходе строительства новых РЛС сообщает выпуск заводской газеты Нижегородского машиностроительного завода «Нижегородский машиностроитель» от 19 декабря 2013 года. По данным издания, в прошлом году предприятие произвело девять комплектов радиолокационной станции «Небо-М», а также начало строительство серийных станций новой модели «Ниобий». Кроме того, в ближайшем будущем нижегородские специалисты примут участие в разработке отдельных элементов новых модификаций этих РЛС, а затем примутся за изготовление опытных образцов. План на прошлый 2013 год подразумевал изготовление двух комплектов РЛС «Ниобий». В новом 2014 году производство этих систем продолжится.

Радиолокационная станция 55Ж6УМ «Ниобий» представляет собой дальнейшее развитие систем семейства «Небо», разработка которых началась во второй половине восьмидесятых годов. РЛС «Ниобий» предназначена для наблюдения за воздушным пространством, обнаружения различных целей и определения их координат. По имеющимся данным, станция 55Ж6УМ способна находить и сопровождать как аэродинамические (самолеты, вертолеты, крылатые ракеты и т.д.), так и баллистические (боевые блоки ракет) цели. Аппаратура станции позволяет обнаруживать цель, определять ее координаты и государственную принадлежность и передавать информацию на командный пункт или зенитным комплексам. Кроме того, имеется возможность пеленговать источники помех и определять их местоположение.

Станция «Ниобий» является непосредственным развитием базового варианта РЛС «Небо-У» с изменением состава оборудования, выполненным на новой элементной базе. Проект новой радиолокационной станции разрабатывался Нижегородским научно-исследовательским институтом радиотехники. Проектная документация была подготовлена к 2010 году, после чего началось строительство опытного образца. В конце того же года первый экземпляр комплекса «Ниобий» прошел приемку заказчика, а в 2011-м стартовали его испытания.

Радиолокационная станция 55Ж6УМ состоит из нескольких модулей, устанавливаемых на колесном шасси. Это антенно-аппаратный комплекс, кабина управления с рабочими местами расчета и автономная система электроснабжения с собственными генераторами. После прибытия на позицию расчет радиолокационной станции производит развертывание технических средств и их подготовку к работе. В некоторых рекламных материалах содержится неоднозначная информация о времени развертывания: указанное время около 5 минут выглядит сомнительным. Для сравнения, на развертывание станции «Небо-У» требуется более 20 часов. Вероятно, в рекламные материалы по РЛС «Ниобий» вкралась ошибка, из-за чего реальное время подготовки систем в разы превышает указанное.

В составе антенно-аппаратного комплекса РЛС «Ниобий» имеется антенна с активной фазированной решеткой, обеспечивающая комплексу высокие характеристики. РЛС «Ниобий» может контролировать воздушное пространство в радиусе от 10 до 600 километров без ограничений по азимуту. Максимальная высота обнаружения цели – 80 км при угле места от 0° до 30°. При досопровождении цели максимальный угол места увеличивается до 50°. Максимальная скорость цели, при которой возможно ее обнаружение и сопровождение, 8000 км/ч. Для обеспечения высоких характеристик обнаружения высотомер и дальномер станции работают в разных диапазонах, в метровом и дециметровом соответственно.

Условная цель с эффективной площадью рассеяния 1 кв.м., летящая на высоте 30 км может быть обнаружена на расстоянии до 430 километров. Электроника станции «Ниобий» имеет разрешающую способность по дальности до 500 метров и по направлению на цель до 5,4°. Среднеквадратическая ошибка по дальности для цели с ЭПР 1 кв.м равняется 80 метрам, по азимуту – 15 минут. Производительность электронного оснащения позволяет одновременно вести до 200 трасс. Темп выдачи информации – 10 с.

В производстве радиолокационных станций 55Ж6УМ «Ниобий» участвуют несколько организаций. Окончательную сборку осуществляет Нижегородский машиностроительный завод. Часть комплектующих производят смежные предприятия. К примеру, новосибирский завод «Электроагрегат» весной 2013 года начал производство систем энергоснабжения для новой РЛС. Подобная совместная работа будет продолжаться в течение нескольких следующих лет.

В ближайшем будущем производство серийных радиолокационных станций семейства «Небо», в том числе «Ниобий», продолжится. В течение ближайших лет вооруженные силы получат несколько комплектов РЛС различных модификаций.

По материалам сайтов:http://jscnmz.ru/http://nniirt.ru/http://aex.ru/

http://militaryrussia.ru/blog/topic-618.html

«Триумфальный» взгляд

Всевысотный обнаружитель 96Л6-1 (ВВО) – это зоркий «глаз» новейших зенитных ракетных систем С-400 «Триумф». РЛС умеет работать в нескольких режимах обзора. При возникновении необходимости аппаратура всевысотного обнаружителя сама поставит «фильтр» для определения противорадиолокационных ракет противника, а еще она способна «видеть» на больших расстояниях даже миниатюрные беспилотники.

mil.ru
Всевысотный обнаружитель 96Л6-1.

ВВО обеспечивает выдачу трех координат целей: азимута, угла места и дальности. Для обзора пространства в этой РЛС ученые нашей «оборонки» применили оригинальный метод. Он сочетает в себе электронное сканирование по углу места многолучевой диаграммой направленности антенны на разных несущих частотах и одновременное вращение по азимуту. Сканирование по углу места осуществляется фазовым способом в пределах от -3 град. до 60 град. При этом в азимутальной плоскости за счет углочастотной зависимости излучателей на Ш-образных волноводах одновременно формируется три прилегающих друг к другу луча.

Вращение антенного устройства по азимуту осуществляется с постоянной скоростью 10 об/мин. или 5 об/мин. Этот метод обзора пространства, совместно с набором сложнокодированных зондирующих сигналов, позволяет обеспечить одновременное обнаружение целей, летящих на больших и средних высотах, а также маловысотных целей на фоне сильных отражений от подстилающей поверхности.

ВВО совмещает функции низковысотного обнаружителя, обзорного радиолокатора и командного пункта. Он может работать как автономное средство целеуказания, но может и сопрягаться с КП АСУ или КП РТВ различных типов. Всевысотный обнаружитель предельно надежен и в условиях воздействия пассивных и активных помех.

ВВО поступили на вооружение радиотехнических полков Воздушно-космических сил, несущих боевое дежурство по противовоздушной обороне в Московской зоне и на всех воздушных рубежах нашей страны – от Калининграда до Камчатки. Также ВВО штатно стоит на вооружении зенитных ракетных полков с ЗРС С-300 и С-400.

Высшая «Каста» небесного контроля

В июне 2018 года пресс-служба Центрального военного округа (ЦВО) сообщила, что дислоцированная в Самарской области дивизия ПВО получила новую РЛС кругового обзора «Каста 2-2». Новая радиолокационная станция обладает высокой надежностью и безопасностью в эксплуатации, простотой технического обслуживания. Она высокомобильна: в ее состав входит четыре машины.

mil.ru
Трехкоординатная РЛС «Каста 2-2».

Трехкоординатная РЛС «Каста 2-2» способна контролировать воздушное пространство в автоматическом режиме: определять дальность, азимут, эшелоны высоты полета и трассовых характеристик самолетов, вертолетов, крылатых ракет, в том числе летящих на малых и предельно малых высотах. РЛС эффективно работает на фоне интенсивных отражений от поверхности, местных предметов и метеообразований.

55Ж6 Небо – Новый оборонный заказ. Стратегии

55Ж6 «Небо» — трехкоординатная РЛС метрового диапазона. Постановлением Совета министров СССР в начале 1975 г. было задано проведение ОКР «Небо» по разработке двух унифицированных трехкоординатных РЛС метрового диапазона волн для войск ПВО страны в транспортабельном исполнении (РЛС 55Ж6 «Небо») и для ПВО сухопутных войск в мобильном исполнении (1Л13 «Небо-СВ»). В том же 1975 г. вышло еще одно Постановление Совмина СССР, в котором ОКР «Небо» была включена в перечень важнейших работ пятилетки. Наряду с ОКР была задана НИР «Угол» по исследованию возможности создания трехкоординатной РЛС в метровом диапазоне.

Разработка РЛС 55Ж6 в рамках ОКР «Небо» велась горьковским НИИРТ (г.Горький, ныне — Нижний Новгород, с 1991 г. — ННИИРТ), главный конструктор — Александр Зачепицкий. Государственные испытания РЛС 55Ж6 были начаты на полигоне Капустин Яр в 1982 г.

Комплекс РЛС 55Ж6 принят на вооружение в 1982 г. За разработку РЛС в 1987 г. коллектив НИИРТ удостоен Государственной премии СССР.

Производилась РЛС 55Ж6 «Небо» Горьковским телевизионным заводом (АО «Нител», г.Нижний Новгород).

Две развернутые РЛС 55Ж6 «Небо» (http://nitel-oao.ru/)

РЛС предназначена для обнаружения, опознавания, измерения трех координат и сопровождения воздушных целей, включая самолеты, изготовленные по технологии «стелс». Применяется в войсках ПВО в составе АСУ или автономно.

РЛС работает в метровом диапазоне волн и совмещает функции дальномера и высотомера. В этом диапазоне радиоволн РЛС мало уязвима от снарядов самонаведения и противорадиолокационных ракет, действующих в других диапазонах, а в рабочем диапазоне эти средства поражения в настоящее время отсутствуют. В вертикальной плоскости реализовано (без использования фазовращателей) электронное сканирование высотомерным лучом в каждом элементе разрешения по дальности. Помехозащищенность в условиях воздействия активных помех обеспечивается адаптивной перестройкой рабочей частоты и многоканальной системой автокомпенсации. Система защиты от пассивных помех также построена на базе корреляционных автокомпенсаторов. Впервые для обеспечения помехозащищенности в условиях воздействия комбинированных помех реализована пространственно-временная развязка систем защиты от активных и пассивных помех..

По состоянию на 2010-е годы РЛС 55Ж6 «Небо» состоит на вооружении частей и соединений ПВО вооруженных сил России.

В состав комплекта РЛС 55Ж6 «Небо» входят:— количество транспортных единиц — 7-8 фургонов-полуприцепов (на трех полуприцепах — антенно-мачтовое устройство, на двух — аппаратура, на трех прицепах — система автономного энергоснабжения)

Время развертывания РЛС — 22 часаСреднее время наработки на отказ — 150 часовПотребляемая мощность — 100 кВт

Тип антенны - ФАР
Габариты антенны - 16 х 3.24 м
Диапазон длин волн - метровый

Зона обзора:
- по дальности - 600 км / 1200 км (предельная)
- по азимуту - 360 град
- по углу места - 16 град
- по высоте - 75 км
Зона измерения трех координат цели типа "истребитель":
- по дальности (на высоте):
  - 65 км (300 м)
  - 300 км (10000 м)
  - более 400 км (20000 м)
- по углу места - 16 град
- по высоте - 60 км
Точность измерения координат цели:
- по дальности - 400 / 500 м (по разным данным)
- по азимуту - 24 угл.мин
- по высоте - 750 / 850 м (по разным данным)


Коэффициент подпомеховой видимости системы СДЦ - 45 дБ

Условия работы:
- температура окружающего воздуха - от -50 до +50 град С
- скорость ветра - до 35 м/с

Вид выходной информации - координатные точки
Объем информации, выдаваемой на АСУ - не менее 300 координатных точек
Период полного оборота на 360 град (темп обновления информации) - 10 с

РЛС 55Ж6 «Небо» (http://nitel-oao.ru/)

Модель комплекса РЛС 55Ж6 «Небо»( Музей ОАО «Нител»)

55Ж6 Небо – TALL RACK

«Сопка» у кромки арктических льдов

Япония[править]
