9К37 Бук – SA-11 GADFLY

Organization

The original SA-11 has been operational since 1980, and has since then gained a reputation as a highly mobile and capable system. When employed as a system by a professionally trained nation state, the SA-11 is typically operated in a battery, and contains the following components: a Command Post (CP), a Target Acquisition Radar (TAR), and six Self-Propelled Mounts (SPMs)/Transporter Erector Launcher and Radar (TELARs). Additional support vehicles such as a specialist Loader-Launcher can also be used. With this battery, a total of six targets “can be engaged simultaneously while they are flying on different bearings and at different altitudes and ranges.”

The system can also be placed in a regimental composition, which includes four of the above batteries and a Regimental Target Acquisition Battery. The presence of the Regimental Target Acquisition Battery provides an additional long-range and early-warning search radar capability for the system. In the shoot-down of Malaysian Airlines flight 17, the only system present was the Self-Propelled Mount, or “missile launcher” as mainstream media reports are referring to it.

Self-Propelled Mount (SPM), courtesy of ausairpower.net

Устройство комплекса ЗРК «Бук»

Для обеспечения работоспособности комплекса, в его состав включено четыре вида машин. Имеются придаваемые технические средства, для которых используются шасси Урал-43203 и ЗИЛ-131. Основная же масса рассматриваемых систем базируется на гусеничном ходу. Однако некоторые варианты установок оснащались колесным ходом.

Боевые средства комплекса следующие:

  1. Один командный пункт, координирующий действия всей группы;
  2. Станция обнаружения целей, которая не только выявляет потенциального противника, но опознает его принадлежность и передает полученные данные командному пункту;

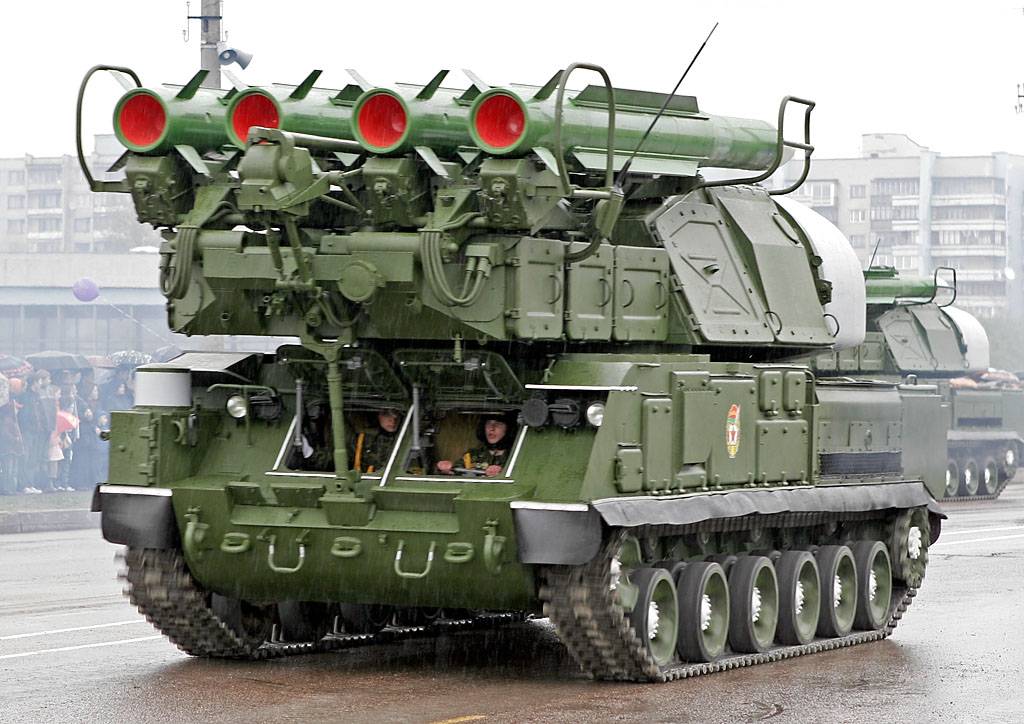

  3. Самоходная огневая установка, которая обеспечивает уничтожение противника в определенном секторе в стационарном положении либо автономно. В процессе работы обнаруживает цели, определяет принадлежность угрозы, ее захват и обстрел;
  4. Пуско-заряжающая установка, способная осуществлять пуск снарядов, а также загрузку дополнительного возимого боекомплекта. Машины этого типа поступают в формирования из расчета 3 на 2 СОУ.

Зенитный ракетный комплекс «Бук» использует ракеты 9М317, которые классифицируются как зенитные управляемые. Снаряды обеспечивают уничтожение противника с высокой вероятностью в широком спектре: воздушные цели, надводные и наземные при условии создания плотных помех.

Станция обнаружения 9С18 представляет собой трехкоординатную РЛС, работающую в сантиметровом диапазоне. Обнаружить потенциального противника она способна за 160 км, обзор пространства ведется в регулярном или секторном режиме.

Операторы[ | ]

Операторы ЗРК Куб

Современные

  • Алжир — некоторое количество 2К12, по состоянию на 2016 год
  • Ангола — 25 единиц 2К12, по состоянию на 2021 год
  • Армения — некоторое количество 2К12, по состоянию на 2016 год
  • Босния и Герцеговина — 20 2К12, по состоянию на 2016 год
  • Болгария — неизвестное количество 2К12, по состоянию на 2016 год
  • Венгрия — 16 2К12, по состоянию на 2021 год
  • Вьетнам — некоторое количество 2К12, по состоянию на 2016 год
  • Египет — более 56 2К12, по состоянию на 2021 год
  • Индия — 180 2К12, по состоянию на 2021 год
  • Казахстан — некоторое количество 2К12, по состоянию на 2016 год
  • Куба — некоторое количество 2К12, по состоянию на 2016 год
  • Нагорно-Карабахская Республика — неизвестное количество, по состоянию на 2021 год
  • Польша — 20 единиц 2К12, по состоянию на 2021 год
  • Россия — 1 батарея 2К12 дислоцирована в Армении, по состоянию на 2021 год
  • Сербия Сухопутные войска Сербии — 77 2К12, по состоянию на 2016 год
  • Военно-воздушные силы и войска ПВО Сербии — 9 2К12, по состоянию на 2021 год

Сирия — некоторое количество 2К12, по состоянию на 2016 год
Танзания — некоторое количество 2К12, оценивающихся как небоеспособные, по состоянию на 2021 год
Чад — некоторое количество 2К12, по состоянию на 2018 год

Бывшие

2K12 KUB

  • Бенин — количество и статус неизвестны
  • Болгария — 10 единиц 2К12 поставлены из СССР в период с 1976 по 1982 годы
  • Гвинея — количество и статус неизвестны
  • ГДР — 27 единиц 2К12 поставлены из СССР в период с 1976 по 1979 годы
  • Ирак — 20 единиц 2К12 поставлены из СССР в период с 1977 по 1985 годы
  • Йемен — некоторое количество 2К12, по состоянию на 2012 год
  • КНДР — некоторое количество SA-6 Gainful, по состоянию на 2013 год
  • Кувейт — 10 единиц 2К12 поставлены из СССР в период с 1979 по 1980 годы
  • Ливия — некоторое количество 2К12, по состоянию на 2012 год
  • Мавритания — количество и статус неизвестны
  • Мозамбик — количество и статус неизвестны
  • Никарагуа — количество и статус неизвестны
  • Польша — 25 единиц 2К12 поставлены из СССР в период с 1973 по 1978 годы
  • Румыния — 10 единиц 2К12 поставлены из СССР в период с 1980 по 1982 годы
  • Сербия и Черногория — 17 единиц 2К12 поставлены из СССР в период с 1975 по 1977 годы
  • Словакия — 1 бригада, вооружённая 2К12, 9К32 и С-300, по состоянию на 2012 год
  • Словения — количество и статус неизвестны
  • Сомали — количество и статус неизвестны
  • Украина — 825 SA-10 Grumble/SA-11 Gadfly/SA-12A Gladiator/SA-2 Guideline/SA-3 Goa/SA-5 Gammon/SA-6 Gainful, по состоянию на 2010 год
  • «Фронт Полисарио» — количество и статус неизвестны
  • Хорватия — количество и статус неизвестны
  • Чехия — некоторое количество 2К12, по состоянию на 2012 год
  • Чехословакия — 10 единиц 2К12 поставлены из СССР в период с 1973 по 1975 годы, перешли к образовавшимся после распада государствам
  • Эфиопия — количество и статус неизвестны
  • Южный Йемен — 6 единиц 2К12 поставлены из СССР в период с 1979 по 1980 годы
  • Югославия — перешли к образовавшимся после распада государствам

Модификации комплекса Бук

По мере модернизации авиации и средств защиты от ПВО, комплекс модернизировался для повышения результативности, быстродействия. Параллельно улучшались собственные средства защиты системы, позволяющие повысить живучесть в боевых условиях. Рассмотрим модификации «Бука».

Бук — модификации комплекса

ЗРК Бук-М1 (9К37М1)

Модернизация системы началась фактически сразу после принятия на вооружение. В 1982 году на вооружение поступил улучшенный вариант машины с индексом 9К37 М1, использующий ракету 9М38М1. От базового исполнения техника отличалась следующими аспектами:

  1. Значительно расширилась зона поражения;
  2. Появилась возможность различать баллистические ракеты, самолеты и вертолеты;
  3. Усовершенствовалось противодействие вражеской ПРО.

ЗРК Бук-М1 (9К37М1)

ЗРК Бук-М1-2 (9К37М1-2)

К 1997 году появилась следующая модификация ЗРК «Бук» – индекс 9К37М1-2 с новой управляемой ракетой 9М317. Нововведения коснулись практически всех аспектов системы, что позволило поражать ракеты класса «Ланс». Радиус поражения вырос до 45 км по горизонту и до 25 км по высоте.

ЗРК Бук-М1-2 (9К37М1-2)

ЗРК Бук-М2 (9К317)

9К317 является итогом глубокой модернизации базовой установки, которая стала значительно эффективнее по всем параметрам, в частности, вероятность поражения авиации противника достигла 80 процентов. Развал Союза исключил серийное производство, но в 2008 году машина все-таки поступила в ВС.

ЗРК Бук-М2 (9К317)

ЗРК Бук-М3 (9К317М)

Новинка 2021 года – «Бук» М3 характеристики получил более высокие, разрабатывался с 2007. Теперь на борту 6 ракет в закрытых контейнерах, работает автоматически, после пуска снаряд достигает цели самостоятельно, причем вероятность поражения противника практически 100-процентная, за исключением миллионной вероятности промаха.

ЗРК Бук-М3 (9К317М)

Экспортный вариант – модификация М2 на шасси Минского АЗ.

ЗРК Бук-М2Э (9К317Э)

ЗРК Бук-МБ (9К37МБ)

Данный вариант – это база, разработанная военно-промышленным комплексом Советского Союза. Его представили инженеры Беларуси в 2005 году. Улучшено радиоэлектронное оборудование, устойчивость к постановке помех и эргономика рабочих мест расчета.

Белорусская модификация Бука — 9К37МБ

Боевое применение

  • Грузино-абхазский конфликт — в результате ошибочной идентификации российским ЗРК «Бук» сбит абхазский штурмовик L-39, при этом погиб командующий ПВО Абхазии Олег Чанба.
  • Первая чеченская война — один отдельный зенитно-ракетный дивизион использовался российскими войсками
  • Вооружённый конфликт в Южной Осетии (2008) — по заявлению Минобороны России, в ходе войны в Южной Осетии в 2008 году комплексами «Бук-М1» украинского дивизиона в Грузии были сбиты все четыре официально признанных потерянными российских боевых самолёта (ракетоносец-бомбардировщик Ту-22М и три штурмовика Су-25).
  • Вооружённый конфликт на востоке Украины — 17 июля 2014 года комплексом «Бук»сбит самолёт Boeing 777 на востоке Донецкой области в районе села Грабово недалеко от города Тореза. Объединённая следственная группа (JIT), в которую вошли представители Нидерландов, Бельгии, Австралии и Украины представила доклад, согласно которому «Бук», сбивший самолёт, принадлежал 53-й бригаде ПВО российских вооружённых сил. Стороны конфликта регулярно делают заявления с обвинением оппонента.
  • Гражданская война в Сирии — Сирийские ПВО отразило ракетный удар США, Британии и Франции в 2018 году. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса». Из комплексов «Бук» было выпущено 29 ракет поразивших 24 цели. Министерства обороны США опровергает эти заявления, согласно данным Пентагона все заявленные цели были поражены, ПВО Сирии не смогли перехватить ни одной ракеты или самолёта.

Описание ЗРК «Куб»

ЗРК состоит из одной самоходной установки наведения и разведки СУРН 1С91, четыре самоходных пусковых установок СПУ 2П25 и кабины приема целеуказания RGW 9C417. На каждой пусковой установке находится по три ЗУР 3М9. Самоходная установка наведения и разведки и самоходные пусковые установки находились на гусеничных шасси типа ГМ, производства ОКБ-40, кабина приема целеуказания размещается на шасси машины ЗИЛ-131. Также в состав входили 2 транспорно-заряжающие машины (ТЗМ), несущие по себе 3 ракеты 3М9М3, каждая. NPV находятся на шасси машины ЗИЛ-131 и имели специальный гидроподъемник, предназначенный для перегрузки ракет на пилоны СПУ 2П25.

Изначально «Куб» создавался как средство ПВО для прикрытия мотострелковых и танковых дивизий Советской Армии. В ее состав входил зенитный ракетный пол, который был вооружен 5 ЗРК «Куб».

Технические показатели комплекса обеспечивали обнаружение воздушных объектов противника на дальностях до 65 километров и их обстрел на расстояниях от 4,5 до 23,5 километров в диапазоне высот до 14 тыс. метров. Основными целями для зенитного ракетного комплекса «Куб» являлись крылатые ракеты и самолеты со скоростью до 600 метров в секунду (на встречных курсах). Модификация «Куб-М3» (она же последняя) обеспечивала обстрел воздушных целей типа вертолет в режиме зависания в воздухе.

При создании комплекса «Куб» использовались авиационные принципы, а именно максимальная отдача при минимальном размере. В своем классе ЗРК стал одним из самых компактных.

Особенности конструкции и задачи пусковой установки

Самоходная пусковая установка находилась на шасси ГМ-578, на лафетах, которые имели направляющие для ракет. 2П25 содержит навигационную аппаратуру и электрические силовые приводы. К тому же, самоходная установка была оборудована счетно-решающим прибором, средствами топопривязки, автономным газотурбинным электроагрегатом, предстартовым контролем установки телекодовой связью. Для стыковки ракет с пусковой установкой применялось 2 разъема. Они находились в ракет. Ее предстартовое наведение осуществлялось посредством приводов лафетов, отрабатывающих полученную информацию от 1С91. Основная задача радиотелекодовой связи – обеспечение 2П25 необходимыми данными. Боевой расчет установки – три человека. Вес самоходной пусковой установки составлял 19,5 тонн.

Особенности устройства ракеты

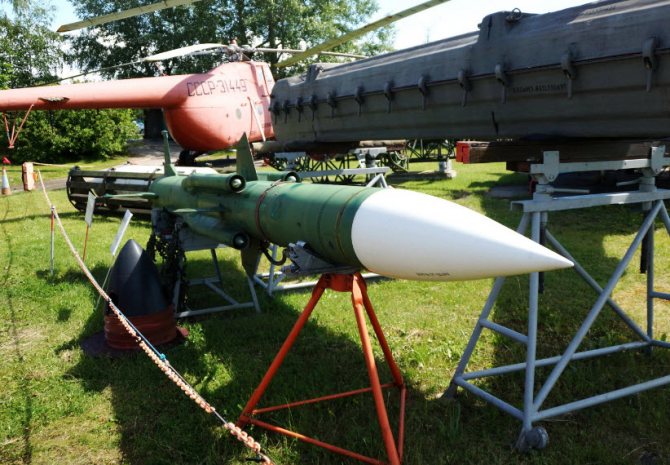

ЗРК «Куб» оснащен ракетой 3М9, которая была разработана по схеме «поворотное крыло». Она отличалась от своего аналога 3М8 наличием дополнительных рулей. В результате их использования конструкторам удалось уменьшить габариты поворотного крыла. К тому же, рулевые машины не требовали высокой мощности. Гидравлический привод заметили на более легкий пневматический.

Захват воздушной цели со старта и ее дальнейшее сопровождение по частоте Доплера производила самонаводящаяся полуактивная радиолокационная головка 1СБ4, находящаяся в передней части ракеты. Она содержала комбинированную двигательную установку. Осколочно-фугасная БЧ весила 57 килограмм. Автодиодный двухканальный радиовзрыватель подавал команду для ее подрыва. Размер ракеты – 5,8 м, диаметр – 33 см. Собранную ракету перевозили в контейнерах, которые создавались посредством складывания консолей стабилизаторов.

Устройство камеры дожигания ракеты

После своего сгорания заряд газогенератора поступал в камеру дожигания через воздухозаборники, где производилось окончательное сгорание горючего. При этом сам заряд твердого топлива представлял собой 172 кг шашку длиной 1,7 метра и диаметром 29 см. Для ее производства применялось баллистическое топливо. Воздухозаборники расчеты для сверхзвуковых условий работы. Все отверстия воздухозборников при старте ракеты плотно закрывались посредством стеклопластиковых заглушек. Начало запуска ракеты осуществлялось на стартовом участке, перед тем как использовался маршевый двигатель.

Старт продолжался до пяти секунд. Внутренняя часть сопла, которую удерживала стеклопластиковая решетка, после 5-6 секунд отстреливалась и наступала фаза работы на маршевом участке.

Модификации

Колёсная ПУ ЗРК «Бук-М2» (на шасси МЗКТ-6922) на выставке военной техники, посвящённой 65-летию полигона «Капустин Яр», г. Знаменск.

Пуско-заряжающая установка 9А316 комплекса «Бук-М2»

Самоходная огневая установка 9А317 комплекса «Бук-М2»

Бук-М1

Сразу после принятия ЗРК 9К37, по постановлению ЦК КПСС и Совета министров СССР в 1979 году были начаты работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом зона поражения была значительно увеличена, вероятность поражения крылатых ракет ALCM — не менее 40 %, вертолёты «ХьюКобра» сбиваются с вероятностью от 60 до 70 %, зависшие вертолёты на дальностях от 3,5 до 10 км могут быть поражены с вероятностью от 30 до 40 %. Введена возможность распознавания трёх классов целей: самолёта, вертолёта, баллистической ракеты. Внедрены технические и организационные мероприятия для эффективного противодействия противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» имеют полную взаимозаменяемость с элементами комплекса базовой модификации. В 1983 году комплекс был принят на вооружение. За рубеж поставлялся под наименованием «Ганг».

9К37М1-2 «Бук-М1-2»

Бук-М1-2 ВС Армении

В декабре 1992 года распоряжением Президента Российской Федерации были начаты работы над комплексом 9К37М1-2 «Бук-М1-2». Основной задачей модернизации было внедрение ЗУР 9М317 в уже существующие средства ЗРК 9К37М1 «Бук-М1». Доработка комплекса проводилась в период с по 1996 годы. В 1998 году ЗРК 9К37М1-2 «Бук-М1-2» был принят на вооружение армии Российской Федерации.

9К317 «Бук-М2»

С началом малой модернизации комплекса 9К37 развернулись работы над созданием глубоко модифицированного варианта, способного вести огонь по 24 целям. По сравнению с предыдущими модификациями зона поражения самолётов типа F-15 была увеличена до 50 км, вероятность поражения крылатых ракет ALCM на дальностях до 26 км — от 70 до 80 %, вертолёты могли быть поражены с вероятностью от 70 до 80 %. Максимальная скорость обстреливаемых целей 1100 м/с навстречу и 300—400 м/с вдогон. Комплекс может быть развёрнут за 5 минут, темп стрельбы составляет 4 секунды, а время реакции — 10 с. В 1988 году комплекс был принят на вооружение ПВО СВ. Из-за распада СССР и тяжёлой экономической ситуации в России серийное производство комплекса развёрнуто не было. Спустя 15 лет документация на комплекс была доработана под современную элементную базу серийного производства. С 2008 года комплекс поступил в войска Российской Федерации.

В 1990-е годы был разработан и прошёл совместные испытания вариант комплекса «Бук-М2Э»-«Урал», предназначенный для войск ПВО. Все средства комплекса размещены на колёсных тягачах повышенной проходимости типа КрАЗ и полуприцепах «ЧМЗАП».

«Бук-М2Э» в состоянии эффективно уничтожать цели, обладающие эффективной площадью рассеяния (ЭПР) на уровне до 0,05 м² с вероятностью поражения на уровне 0,6-0,7, время на смену позиции после развёртывания (5 минут) составляет всего 20 секунд.

ЗРК «Бук-М2» обеспечивают возможность поражения тактических баллистических ракет противника с дальностью пуска до 150—200 километров.

9К317М «Бук-М3»

Комплекс на новой элементной базе с прежней модернизированной ракетой и значительно расширенными возможностями. Принят на вооружение в 2016 году.

9К37МБ «Бук-МБ»

Самоходная огневая установка Бук-МБ3К на выставке MILEX-2021

Транспортно-заряжающая машина Бук-МБ3К

В мае 2005 года в Минске представлен белорусский вариант модернизации комплекса ПВО средней дальности 9К37 «Бук» — ЗРК «Бук-МБ».

Модификации

  • ЗРК 3К90 М-22 «Ураган» — морская версия комплекса «Бук» (по классификации НАТО — SA-N-7). Экспортная версия — «Штиль».
  • ЗРК 9K37M1-2 «Бук-М1-2»
  • ЗРК 9K37M2 «Бук-М2» (SA-17 Grizzly/SA-N-12) — следующее поколение комплекса «Бук»

В мае 2005 года в Минске представлен Белорусский вариант модернизации комплекса ПВО средней дальности 9К37 «Бук» — ЗРК «Бук-МБ».

Активно ведётся работа по созданию новых комплексов войсковой ПВО, в том числе перспективного ЗРК «Бук-М3». Зенитный дивизион «Бук-М3» будет иметь 36 целевых каналов. Ожидается, что «Бук-М3» будет способен поражать воздушные цели, летящие со скоростью до 3 км/с на дальностях от 2,5 до 70 км и высотах от 150 м до 35 км. Комплекс будет комплектоваться ракетой 9М317М с полуактивной радиолокационной ГСН, имеющей более высокую скорость и выдерживающую большие боковые перегрузки, что позволяет атаковать высокоманевренные цели в условиях сильного радиопротиводействия, поражать все существующие аэродинамические цели, наземные и надводные цели, оперативно-тактические ракеты. Системы ЗРК «Бук-М3» построены на новой элементной базе.

Устройство комплекса 9К37

Для обеспечения работоспособности комплекса, в его состав включено четыре вида машин. Имеются придаваемые технические средства, для которых используются шасси Урал-43203 и ЗИЛ-131. Основная же масса рассматриваемых систем базируется на гусеничном ходу. Однако некоторые варианты установок оснащались колесным ходом.

Пуско-заряжающая установка

Боевые средства комплекса следующие:

  1. Один командный пункт, координирующий действия всей группы;
  2. Станция обнаружения целей, которая не только выявляет потенциального противника, но опознает его принадлежность и передает полученные данные командному пункту;
  3. Самоходная огневая установка, которая обеспечивает уничтожение противника в определенном секторе в стационарном положении либо автономно. В процессе работы обнаруживает цели, определяет принадлежность угрозы, ее захват и обстрел;
  4. Пуско-заряжающая установка, способная осуществлять пуск снарядов, а также загрузку дополнительного возимого боекомплекта. Машины этого типа поступают в формирования из расчета 3 на 2 СОУ.

Командный пункт обозначается индексом 9С470, он способен осуществлять связь одновременно с шестью установками, одной системой обнаружения целей и получать задачи от вышестоящего командования.

М3 на параде

Станция обнаружения 9С18 представляет собой трехкоординатную РЛС, работающую в сантиметровом диапазоне. Обнаружить потенциального противника она способна за 160 км, обзор пространства ведется в регулярном или секторном режиме.

В заключение

Сегодня в условиях любого военного конфликта авиация противника атакует в первую очередь средства ПВО. Успешно этому противостоять можно, имея на вооружении самые современные зенитные ракетные комплексы.

«Бук-М2», несмотря на все неоспоримые достоинства установки, продолжает интенсивно дорабатываться и совершенствоваться. В семействе «Буков» уже имеются модернизированные модели М2Э, М3 и М4.

В соответствии с Постановлением ЦК КПСС и СМ СССР от 30 ноября 1979 г. была проведена модернизация ЗРК “Бук” с целью повышения его боевых возможностей, защищенности его радиоэлектронных средств от помех и противорадиолокационных ракет.

В комплексе “Бук-М1” предусмотрены эффективные организационные и технические мероприятия по защите от противорадиолокационных ракет. Боевые средства комплекса “Бук-М1” взаимозаменяемы с однотипными боевыми средствами ЗРК “Бук” без их доработок, штатная организация боевых формирований и технических подразделений аналогичны с комплексом “Бук”.

В результате испытаний, проведенных с февраля по декабрь 1982 г. под руководством комиссии во главе с Б.М.Гусевым на Эмбенском полигоне (начальник – В.В.Зубарев), было установлено, что модернизированный комплекс “Бук-М1” по сравнению с ЗРК “Бук”, обеспечивает большую зону поражения самолетов, способен сбивать крылатые ракеты ALCM с вероятностью поражения одной ЗУР не ниже 0,4, вертолеты “Хью-Кобра” – с вероятностью 0,6-0,7, а также зависающие вертолеты – с вероятностью 0,3-0,4 на дальности от 3,5 до 6-10 км.

Комплекс “Бук-М1” был принят на вооружение войск ПВО СВ в 1983 году и его серийное производство было налажено в кооперации предприятий промышленности, ранее выпускавших средства ЗРК “Бук”.

Комплексы семейства “Бук” предлагались к поставкам за рубеж под наименованием “Ганг“. После развала СССР ЗРК “Бук” в различных модификациях достался кроме России также Украине и Белоруссии. Зенитный ракетный комплекс “Бук-М1” поставлялся на экспорт только в Финляндию. Морской вариант комплекса “Ураган” (“Штиль”) поставляется с 2000 года в Китай на двух эсминцах класса “Современный”.

В ходе учений “Оборона 92” ЗРК семейства “Бук” проведены успешные стрельбы по мишеням на базе БР Р-17, “Звезда” и на базе ракеты РСЗО “Смерч”.

Состав

В состав ЗРК “Бук-М1” входят следующие боевые средства:

ЗУР 9М38М1;

Командный пункт 9С470M1;

Станция обнаружения и целеуказания 9С18M1 “Купол-М1”;

Самоходная огневая установка 9А310M1;

Пуско-заряжающая установка 9А39.

Самоходная огневая установка 9А310М1, по сравнению с установкой 9А310, обеспечивает обнаружение и захват цели на автосопровождение на больших дальностях (на 25-30%), а также распознавание самолетов, баллистических ракет и вертолетов с вероятностью не ниже 0,6. В 9А310М1 используется 72 литерных частоты подсвета (вместо 36), что способствует повышенной защищенности от взаимных и преднамеренных помех. Обеспечено распознавание трех классов целей – самолеты, баллистические ракеты, вертолеты.

Командный пункт 9С470М1 по сравнению с КП 9С470 комплекса “Бук” обеспечивает одновременный прием информации от собственной станции обнаружения и целеуказания и о шести целях от пункта управления ПВО мотострелковой (танковой) дивизии или от КП ПВО армии, а также комплексную тренировку всех расчетов, боевых средств ЗРК.

В комплексе используется более совершенная станция обнаружения и целеуказания 9С18М1 (“Купол-М1”), имеющая плоскую угломестную ФАР и самоходное гусеничное шасси ГМ-567М, однотипное с КП, самоходной огневой установкой и пуско-заряжающей установкой. Длина станции обнаружения и целеуказания 9,59 м, ширина – 3,25 м, высота – 3,25 м (8,02 м в рабочем положении), масса – 35 т.

В состав технологического оборудования комплекса входят:

9В95М1Э – машина автоматизированной контрольно-испытательной подвижной станции на ЗиЛ-131 и прицепе;

9В883, 9В884, 9В894 – машины ремонтно- технического обслуживания на Урал-43203-1012;

9В881Э – машина технического обслуживания Урал-43203-1012;

9Т229 – транспортная машина для 8 ЗУР (или шесть контейнеров с ЗУР) на КрАЗ-255Б;

9Т31М (9Т31М1) – автокран;
