Описание конструкции Ми-28

Боевой вертолет Ми-28 имеет классическую компоновку с одним несущим винтом и неубирающимися опорами шасси. Фюзеляж имеет смешанную конструкцию, выполнен из легких сплавов на основе алюминия и композитов, соединенных сваркой, склеиванием и клепкой. Конструктивно фюзеляж машины разбит на переднюю и центральную части, а также балку киля и хвоста. Соединения разъемные, чем обеспечивается ускоренный ремонт техники.

Спереди установлено место штурмана, позади – пилота. Кресла экипажа оснащены амортизацией и преднатяжителями ремней безопасности. Между кабинами имеется алюминиевая защитная переборка. Металлические части кабин прикрыты титановыми и керамическими пластинами.

Для установки элементов брони на вертолете Ми-28 применен клей. Остекление выполнено из силикатного многослойного бронестекла. Защита выдерживает удары снарядов калибром до 23 мм, а также бронебойных пуль из крупнокалиберного пулемета (кроме боковых стекол). Для обеспечения аварийной высадки из кабин имеются надувные трапы, исключающие удары людей о стойки шасси.

Под носовой частью вертолета Ми-28 установлен прицельный модуль и 30 мм пушечная установка 2А42 с боекомплектом 250 выстрелов. Станция оснащена лазерным измерителем расстояний и целеуказателем с выводом данных на экраны в кабине летчика. Часть электроники прицельной станции и пилотажного оборудования размещена под полами кабин экипажа.

Хвостовая балка Ми-28 приспособлена для установки радиооборудования, а также для перевозки различного аэродромного оснащения. Допускается перевозка трех человек. Безопасность перелета обеспечена невозможностью контакта балки и лопастей несущего винта. Килевая балка машины оборудована хвостовым винтом и стабилизатором с управляемой плоскостью. Приводы управления тросовые, проложены внутри балок.

Крыло Ми-28 имеет кессонную схему с частичным использованием композитных материалов. В конструкции имеется пиропатрон, отстреливающий плоскость. Подобные действия выполняются при покидании экипажем машины на большой высоте.

На машинах под крыльями может устанавливаться вооружение:

  • неуправляемые ракеты типов С-8 или С-13;
  • противотанковые управляемые ракеты комплексов «Штурм» или «Атака»;
  • ракеты класса «воздух-воздух» типа «Игла-В»;
  • контейнеры с 30 мм пушкой НППУ-28, пушка может дистанционно управляться летчиком;
  • контейнеры для перевозки грузов или для постановки минных преград.

Силовая установка ранних машин Ми-28 состоит из двух турбовальных двигателей ТВ3-117ВМА с автоматической регулировкой мощности. Дополнительно применяется система впрыска воды, обеспечивающая работу установки в момент запуска неуправляемых ракет. Впоследствии на вертолет установлены российские моторы ВК-2500, созданные на базе предшественника.

В моторном отсеке установлен дополнительный двигатель, приводящий компрессор. Сжатый воздух необходим для пуска основных двигателей. Топливные баки расположены в центральной секции, оборудованы системой заполнения пенополиуретаном по мере выработки топлива. На вертолете применен 5-лопастный несущий винт и 4-лопастный рулевой. Для изготовления лопастей применены композитные материалы, выдерживающие попадание 23 мм снаряда.

На вертолетах Ми-28Н применена радиолокационная станция (установлена выше несущего винта), обеспечивающая обнаружение целей на дистанциях до 20 км и позволяющая выполнять полет с огибанием рельефа местности.

Питание бортовой электроники машины обеспечивают два генератора, установленных на двигателях. Там же размещены гидравлические и пневматические компрессоры.

Ударный «Аллигатор»

Ка-52 «Аллигатор», который и пошёл в большую серию, был выполнен в двухместном варианте. В ОКБ Камова, в частности (были и другие резоны), пришли к выводу, что один пилот, даже при имеющемся уровне автоматизации, не справится с одновременным пилотированием и боевым применением. Поэтому комплекс разведки и целеуказания перенесли на двухместный вертолёт, который, кроме выполнения задач «командирской» машины, может использоваться и в ударном варианте, способном вести самостоятельные боевые действия, в том числе ночью и при сложных метеоусловиях

Особо важно, что при создании Ка-52 было использовано до 85% узлов и агрегатов Ка-50, что упростило организацию серийного производства и освоение боевой машины в лётных частях

А в августе 2020 года с аэродрома на авиазаводе «Прогресс» поднялась в воздух . Вертолёт оснащён усовершенствованным оптико-электронным прицелом с увеличенной дальностью обнаружения и распознавание целей, позволяющим применять более дальнобойные ракеты. Для большей точности стрельбы новый цифровой привод получила встроенная пушка. Также у Ка-52М появился новый радар с активной фазированной решёткой, а лопасти несущих винтов снабжены более мощной системой обогрева, что позволяет использовать машину в Арктике.

Соцсети

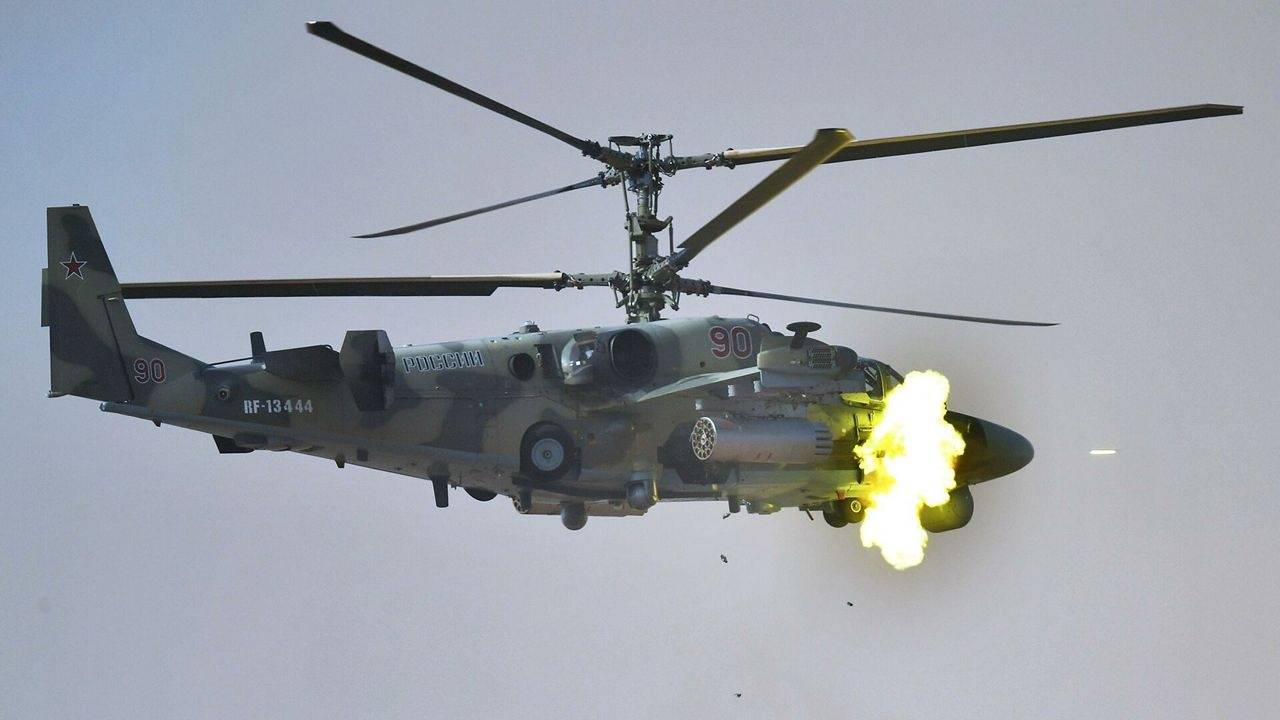

Ка-52М выполняет задачу.

Как уже отмечалось, Ка-52 – единственный в мире серийный боевой вертолёт, оснащённый системой катапультирования (КАС-37-800М). При выдергивании рукояток катапультирования производится отстрел лопастей, а специальное взрывное устройство (СОАВ), вмонтированное в фонарь кабины пилотов, «разбивает» его, и из-за спины пилота стартует небольшая ракета, которая на фале вытаскивает лётчика.

История создания Ми-28

Вертолёт конструировался на конкурсной основе. Ми-28 создавали работники вертолетного завода имени М.Л. Миля. Ему противостоял Ка-50 (ОКБ Камова). Первая опытная машина совершила полет 10 ноября 1982 года. На ней не было никакого вооружения, поскольку первый полет совершался с целью проверки летно-технических характеристик. Его установили лишь на втором экземпляре. Конструкцию подкорректировали под замечания, вынесенные комиссией ВВС.

В 1985 году началась постройка третьего опытного экземпляра, в котором были учтены все замечания. В 87-м модернизированная модель получила маркировку Ми-28А. Его испытания начались в январе 88-го, и после этого вертолет продемонстрировали на авиавыставках в Париже и Ред-Хилле (под Лондоном). В 1991 году был создан второй экземпляр сотрудниками МВЗ. Через два года под Гороховцом он блестяще продемонстрировал себя на учениях.

В 96 году 16 августа вертолет прошел курс модернизации (Ми-28Н). Через четыре месяца он совершил первый опытный полет.

В 2005 году начались ГСИ (государственные совместные испытания). В программе было заложено проведение массовых наземных и воздушных испытаний. Они и показали летно-технические качества вертолета. Их проведение возглавил сам главнокомандующий ВВС России. В декабре на предприятии соорудили первый опытный образец. Начальный этап ГСИ закончился в 2007 году.

Государственные совместные испытания включали в себя два этапа. В первом характеризировалась общая картина и возможное будущее производство. Помимо этого, просматривалась способность вертолета к уничтожению наземных противников. Во втором этапе проверялась способность поражать воздушных противников с помощью ракет «воздух-воздух», а также выживаемость вертолета.

ГСИ для Ми-28Н завершились 26 декабря в 2008 году. По результатам стало ясно, что вертолет полностью соответствует требованиям и нормам ТТЗ. В 2009 году президент РФ отдал приказ на принятие вертолета на вооружение ВВС, а в 2013-м тот же приказ отдало Министерство обороны страны. В 2005 году подписали договор на долгосрочной основе о поставке 67 единиц Ми-28Н. В это же время начальник РГШ генерал Ю. Балуевский заявил о необходимости спецназа в вертолетах Ка-50 и Ка-52, но уточнил информацию насчет Ми-28Н. «Ночной охотник» является основной боевой единицей типа вертолет.

В 2006 году два экземпляра приняли участие в учениях «Щит Союза-2006» на территории Республики Беларусь. Был продемонстрирован ОП-1 (первый опытный образец) и 01-01 (первый предсерийный экземпляр). Седьмого сентября в Ростове-на-Дону были проведены государственные испытания на заводе ОАО «Роствертол».

Первые четыре Ми-28Н прикрепили к Торжокскому центру боевой авиации (2008 год). В январе этого же года первые два экземпляра поступили в Торжокский ЦБП и ПЛС АА. В период с 2009 по 2011 год в ВВС России поступило 27 серийных вертолетов (четвертая армия ВВС и ПВО). К концу 2010 года на базе 6971 сформировали первую вертолетную эскадрилью из шестнадцати серийных Ми-28Н. В октябре начались параллельные поставки вертолета на 6974-ю авиабазу. До конца 2010 г. во владение Минобороны РФ поступило 38 серийных экземпляров. После этого ВВС и завод заключили еще один договор на тридцать вертолетов. Сдать их необходимо было до 2014 года. На конец 2013 года для ВВС РФ построено 63 Ми-28Н.

Вооружение Ми-28Н

– Встроенное стрелково-пушечное: 1 × 30-мм пушка 2А42, боекомплект 250 снарядов.

– Точек подвески: 4

– Неуправляемое ракетное: НАР С-8 — 4 х 20 шт; НАР С-13 Неуправляемые ракеты созданы для поражения живой силы, лёгкой бронетехники и объектов инфраструктуры. Главное достоинство — дешевизна.

– Управляемое ракетное: ПТРК «Штурм-В»; «Атака-В»; «Атака-ВН» (16 шт.); «Воздух-воздух»: «Стрелец» с ракетой Игла-В — 4 x 4 шт.

– 30-мм пушка НППУ-28 боекомплект 150 снарядов, подача снарядов двухсторонняя селективная, есть возможность выбора снарядов: бронебойного либо ОФЗ. Создана для поражения легкобронированной техники на дальности 1500 м, живой силы до 4000 м и малоскоростных воздушных целей до 2500 м. Для увеличения точности стрельбы ствол амортизирован. Боекомплект состоит из бронебойных и осколочно-фугасных снарядов. Спектр отличия пушки: по азимуту ±110°; по углу места +13…-40°. Пушка синхронизирована с прицелом. Лётчик также может вести огнь при помощи ИЛС либо нашлемного прицела. Опыт внедрения пушек на разных вариантах Ми-24 показал, что подвижная пушка еще удобнее в эксплуатации: разворот счетверённого пулемёта на турели Ми-24Д занимал в 3-4 раза меньше времени, чем разворот всего вертолёта Ми-24П с недвижной пушкой. Вертолёту с подвижной пушкой не нужно разворачиваться, гася при всем этом скорость до 100 км/ч, что делает вертолёт более уязвимым для противника.

– УР Атака-В (балочный держатель ДБ-3УВ) создана для ликвидирования бронетехники, живой силы, вертолётов, ДОТ, ДЗОТ. Управление ракетой осуществляется через помехозащищённый радиоканал миллиметрового спектра (узенькая диаграмма направленности), передатчик находится в носовой части вертолёта, приёмник размещен в задней части ракеты. Может быть применение ракет сразу с 10 носителей. В купе с автоматом сопровождения цели, вертолёт может маневрировать с углом рыскания ±110°, по наклону ±30°. В отличие от лазерно-лучевых систем наведения, имеет преимущество в неограниченном времени управления ракетой с высочайшим темпом стрельбы, лазерные системы наименее надёжны в критериях задымлённости (запылённости и тумана).

– Ракета с ТГСН Игла-В создана для поражения малоразмерных БПЛА, вертолётов, самолётов, крылатых ракет. На ракете Игла предвидено остывание головки самонаведения ракеты, что позволяет поражать цели не только лишь по теплу от жарких выхлопных газов мотора, да и любые теплоконтрастные цели, ГСН ракет обеспечивает селекцию термических помех.

– КМГУ-2 — контейнер для компактных грузов, для постановки минных заграждений.

Особенность вертолета.

При разработке компоновочной схемы вертолета Ми-28 основное внимание было уделено повышению эффективности применения и боевой живучести вертолета: – вынос двигателей; – установка ЭВУ; – плохо обтекаемая носовая часть фюзеляжа; – неубирающееся шасси; – установка БРЛС. Все это привело к тому, что лобовое сопротивление вертолета (по сравнению с вертолетом Ми-24) возросло в 1,5 раза

Вертолет построен по одновинтовой схеме с рулевым винтом. Несущий винт пятилопастной. Эластомерная втулка несущего винта имеет разнос горизонтальных шарниров в два раза больший, чем на вертолетах типа Ми-24. Это увеличило эффективность продольного и поперечного управления вертолета (несмотря на более легкие лопасти несущего винта), а также увеличили демпфирование угловых движений тангажа и крена. Однако, увеличение разноса горизонтальных шарниров привело к увеличению статической неустойчивости несущего винта по углу атаки на больших скоростях полета. Обеспечение приемлемых характеристик статической и динамической устойчивости вертолета, в целом, достигнуто соответствующим выбором аэродинамических характеристик планера со стабилизатором. Особенностью вертолета является расположение на втулке несущего винта обтекателя антенны БРЛС шарообразный формы. Его аэродинамические характеристики таковы, что он практически не влияет на устойчивость вертолета, но увеличивает его вредное сопротивление и создает кабрирующий момент. Компенсация кабрирующего момента, создаваемого силой сопротивления обтекателя, достигается выбором угла установки стабилизатора. Использование стабилизатора небольшой площади стало возможным благодаря упругому закреплению стабилизатора относительно оси его вращения. Например, при увеличении угла атаки вертолета и стабилизатора, шарнирный момент последнего преодолевает натяжение пружины и увеличивает его угол установки. Из-за этого возрастают подъемная сила стабилизатора, которая создает момент относительно центра тяжести вертолета, направленный в сторону уменьшения угла атаки вертолета. Таким образом, улучшается устойчивость вертолета по углу атаки. Для уменьшения продольной разбалансировки вертолета при переходе от режима горизонтального полета к режимам набора высоты или авторотации стабилизатор сделан поворотным, а его угол установки зависит от общего шага несущего винт. На вертолета установлен толкающий 4-х лопастной, Х-образный рулевой винт увеличенной эффективности. Направление вращения, при котором нижние лопасти идут вперед, дает улучшение путевой управляемости на режиме висения при ветре справа. В целях улучшения путевого управления и точности выдерживания курса при вертикальных перемещениях вертолета на висении и малых скоростях полета, а также для уменьшения потребных перемещений педалей при изменении режима полета вертолет снабжен системой автоматического изменения угла установки лопастей рулевого винта в зависимости от общего шага несущего винта (система «шаг-винт»). Положение упора максимального угла установки лопастей рулевого винта выполнено переменным, зависящим от величины общего шага несущего винта. Это сделано для того, чтобы ограничить возможность излишнего отклонения вперед правой педали в условиях малых барометрических высот и низких температур наружного воздуха. Чем меньше барометрическая высота и ниже температура наружного воздуха, тем меньшие значения имеют потребные на режиме висения вертолета, как общий шаг несущего винта, так и угол установки лопастей рулевого винта. Этим достигается снижение нагрузок в хвостовой трансмиссии при отклонении правой педали до упора, аналогично системам СПУУ на вертолетах Ми-24 и Ми-8МТ.

Присущее радиоэлектронное оборудование

Главным разработчиком БРЭО для Ми-28Н является ФНПЦ РПКБ. Бортовое радиоэлектронное оборудование обеспечивает:

  • боеготовность вертолета вне зависимости от метеоусловий и времени суток;
  • автоматическое распределение целей;
  • выполнение поставленных задач на очень малых высотах;
  • продуктивное взаимодействие в команде или в группе с воздушными или наземными частями войск;
  • параллельные или совместные действия по поражению целей оператором или летчиком;
  • возможность обслуживать вертолет на больших дистанциях от пункта дислокации;
  • адаптация новых АСП.

Комплекс состоит следующего:

  • одна вычислительная система. Она обеспечивает полную обработку информации на базе ЭВМ «Багет-53»;
  • новейшее НО с наличием высокоточной ИНС-2000 и курса-вертикали СБКВ-2В-2;
  • информационное поле кабины пилота складывается из жидкокристаллических индикаторов и многофункционального пульта;
  • система обнаружения лазерного и радиоэлектронного облучения;
  • система управления вооружением;система САУ;
  • система нашлемного целеуказывания и индикации;
  • обзорная система летчика с функцией ночного видения (в составе находятся тепловизорный канал, низкоуровневый ТК и лазерный дальномер);
  • обзорно-прицельная система обнаружения объектов, распознавания и прицеливания;
  • пилотажный комплекс;
  • бортовой комплекс для связи КСС-28Н-1. Отвечает за автоматический обмен данными между вертолетом и наземным пунктом командования. Способен работать в режимах ППРЧ и ФРЧ.

Также к составу БРЭО относится тепло-телевизионный автомат семейства «Охотник», который функционирует для интеллектуальной переработки видеоизображений под осмотр фоноцелевой картины вне зависимости от времени суток и условий погоды. Помимо этого, Ми-28Н может указывать (подсвечивать) цель для истребителей или других вертолетов.

Ми-28 обладает редкими способностями. К примеру, в том случае если вертолет потерпел поражение, был подбит или начал разламываться по всей конструкции, отсоединяются лопасти винта, двери и консоль и крыла, затем перерезаются ремни притяга, надуваются баллонеты, обеспечивающие безопасное покидание кабины. Экипаж приземляется с помощью парашютов.

За живучесть Ми-28 отвечает высокостойкая броня, способная удержать прямое попадание бронебойных пуль (калибр 12,7 мм), осколочных снарядов (20 мм).

Кабина экипажа сконструирована из листов алюминия (10 мм), на которые наклеены бронеэлементы из керамики (16 мм). Двери кабины сделаны из стеклопластика (в составе алюминиевая плита и керамическая броня). Стекла в лобовом отсеке сделаны из 42-миллиметрового силикатного блока, в дверях и боковые – 22 мм.

Кабина оператора и летчика отсоединены друг от друга алюминиевой бронеплитой толщиною 10 мм. Антивозгорательный эффект в топливных баках обеспечивают заполненный по обшивке пенополиуретан и латексные самозатягивающиеся протекторы.

Этот вертолет способен лететь на очень малой высоте, до пяти метров, с отгибанием рельефа. Повышенная маневренность обеспечивает перемещение вертолета назад и в стороны. А благодаря ЭВУ (экранно-выхлопные устройства) заметность у Ми-28 в инфракрасном диапазоне уменьшена вдвое.

Специальная аппаратурная установка радиопомех обеспечивает защиту от управляемых ракет и ИК-головок самонаведения.

Ми-28Н – это первый вертолет, на котором применены сферические шарниры эластомерного типа, они не требуют смазки.

Данный вертолет состоит на вооружении в таких странах, как Россия, Ирак, Египет, Алжир.

История создания Ми 28

В ноябре 1982 года прототип Ми-28 поднялся в воздух. Хотя он и уступил конкуренту в официальном конкурсе в 1984 году, работа над вертолётом не останавливалась. Последующие сравнительные испытания снова оказались в пользу Ка-50, но ОКБ им. М.Л. Миля продолжали совершенствовать машину.

Вертолёт Ми 28

В январе 1988 года взлетел первый усовершенствованный вертолёт Ми-28А. Он оснащён более мощными двигателями ТВ-3117ВМА, развивавшими по 2200 кгс, а оригинальный трёхлопастный рулевой винт заменён Х-образным, как у вертолёта Apache. Эта машина продемонстрирована ошеломлённому Западу на парижском салоне в 1989 году. Второй вертолёт присоединился к программе испытаний в 1991 году.

В 2003 году Российская армия заказала 300 единиц Ми-28Н, которые поставлены в 2015 году. Вертолёты сейчас находятся в ограниченной эксплуатации. ОКБ Миля разработало экспортную версию этой машины – Ми-28НЭ и 14 таких вертолётов заказала Венесуэла, их предполагает закупить и Индия. Разработан упрощённый вариант без РЛС и ночного обзорно-прицельного оборудования, получившего обозначение Ми-28Д.

Контракты на поставки в другие страны

Контракт на поставку Ми-28Л в Ирак (1990 год)

Контракт был заключён в 1990 году, на поставку и лицензионную сборку, не был осуществлен из-за иракской оккупации Кувейта.

Ми-28А на тендере в Швеции

Проводились сравнительные испытания с боевыми пусками НАР, ПТУР и пушечным вооружением. Пуск ПТУР 9М114 «Штурм» выполнялся при зависании, по цели на дальности 900 метров, пуск 9М120 «Атака» — с горизонтального полёта на скорости 200 км/ч и дальности 4700 метров. Обе ракеты прошли на расстоянии около одного метра от точки прицеливания, хотя одна из них и не попала в танк. Стрельба НАР С-8КОМ осуществлялась из двух блоков Б8В20А с горизонтального полёта (скорость 160 км/ч) на дальность 2000 метров и с кабрирования (угол 16—18°, скорость 220 км/ч) на дальность 4000 метров. Основная часть ракет накрыла площадь длиной 400—600 метров и шириной 100—200 метров. При стрельбе НАР у вертолёта произошёл помпаж одного из двигателей. Пушка 2А42 не поразила ни одной мишени из-за некачественной холодной пристрелки. Закупок вертолётов Ми-28А со стороны Швеции не производилось.

Тендер в Индии на поставку 22 ударных вертолётов

Индийские военные по результатам испытаний приняли решение закупить американские вертолёты AH-64D «Апач», а не российские ударные вертолёты Ми-28Н «Ночной охотник». По данным индийских военных, Ми-28Н не соответствует требованиям тендера по 20 пунктам. Представитель Западного авиационного командования в Нью-Дели заявил, что «обе машины отработали отлично, но при этом американская показала превосходство в таких ключевых характеристиках, как повышенные возможности и всепогодность применения». Американский вертолёт был выбран по результатам длительного тендера, в котором выиграл у российского ударного вертолёта Ми-28Н. Стоимость контракта, который будет реализован через американскую программу военной помощи иностранным государствам FMS (Foreign Military Sales), составит 1,2 млрд долларов. Контрактом предусматривается поставка 22 винтокрылых машин, от 4 до 6 запасных двигателей и 12 РЛС управления огнем AN/APG-78 «Лонгбоу». В перечне авиационного вооружения, заказываемого индийской стороной, фигурируют 812 управляемых ракет «воздух — поверхность» AGM-114L-3 «Лонгбоу Хеллфайр», 542 управляемых ракет «воздух — поверхность» AGM-114R-3 «Хеллфайр II» и 245 ракет «Стингер блок I-92H» класса «воздух — воздух».

Алжир

Россия предложила Алжиру некоторое количество ударных вертолётов Ми-28НЭ. «Росвертол» надеется подписать контракт, по которому поставка Ми-28НЭ начнется в период с 2012 по 2017 год.

Контракт с Ираком (2012 год)

В 2012 году между РФ и Ираком был подписан контракт на поставку более 10 Ми-28НЭ в рамках более крупного пакетного соглашения на общую сумму $4,3 млрд. Контракт включает также обучение пилотов и технического персонала, и поставку вооружения для вертолёта.

Сначала была «Акула»

В ответ на появление у американцев вертолёта «Апач» 16 декабря 1976 года вышло постановление ЦК КПСС и Совмина СССР о начале создания нового поколения боевых вертолётов. В конкурсе участвовали коллективы ОКБ М.Л. Миля и Н.И. Камова. Первым в воздух поднялся прототип боевого вертолёта ОКБ Н.И. Камова (главный конструктор Сергей Викторович Михеев). Разработка милевского вертолёта (генеральный конструктор Марат Николаевич Тищенко, главный конструктор Марк Владимирович Вайнберг) была завершена чуть позже. По итогам проводившихся в 1984-1994 годах сравнительных испытаний камовский вертолёт, получивший наименование Ка-50 «Чёрная акула» (по кодификации НАТО: Hokum-A – «Обманщик», «Оборотень»), выиграл конкурс у ещё недоведённого до полного совершенства Ми-28.

flickr.com/baettig

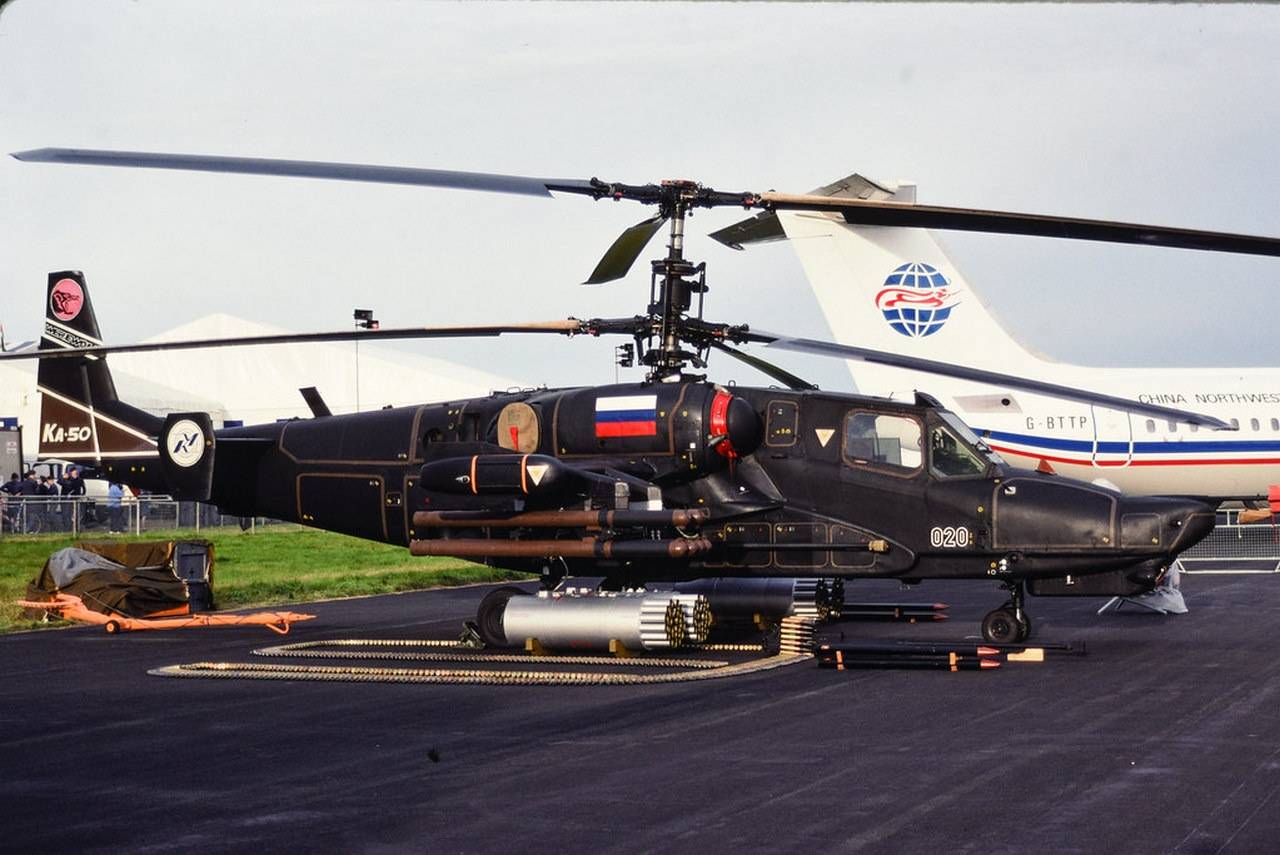

Ка-50 «Чёрная акула».

При создании Ка-50 ОКБ Камова максимально применило все имевшиеся тогда инновации в создании ударного вертолёта нового типа: скоростную соосную компоновочную схему расположения винтов, первое в истории вертолётной авиации катапультное кресло, многолонжеронные композитные лопасти, эффективное бронирование, максимальную автоматизацию вооружения, при этом экипаж состоял из одного человека. Подобного в истории не бывало. Например, соосная схема, которая по сей день нигде в мире не используется, обеспечила «Чёрной акуле» простоту управления, высокую манёвренность, а также повышенную боевую живучесть – за счёт отсутствия весьма уязвимого рулевого винта с его системами управления и редуктором.

Что касается штурмана, то его на Ка-50 заменил интегральный прицельно-пилотажно-навигационный комплекс, предназначенный для поиска целей и автоматического наведения вооружения, а также для решения задач автоматизированного пилотирования и навигации. Бортовая ЭВМ автоматически принимает целеуказания от другого вертолёта, самолёта ДРЛО или наземного разведывательного комплекса и по команде пилота выводит полученную информацию на кабинный индикатор тактической обстановки и индикатор лобового стекла. Кроме того, на вертолёте используется нашлемная система целеуказания. Поворачивая голову при слежении за целью, лётчик тем самым автоматически ориентирует головки самонаведения ракет в нужном направлении.

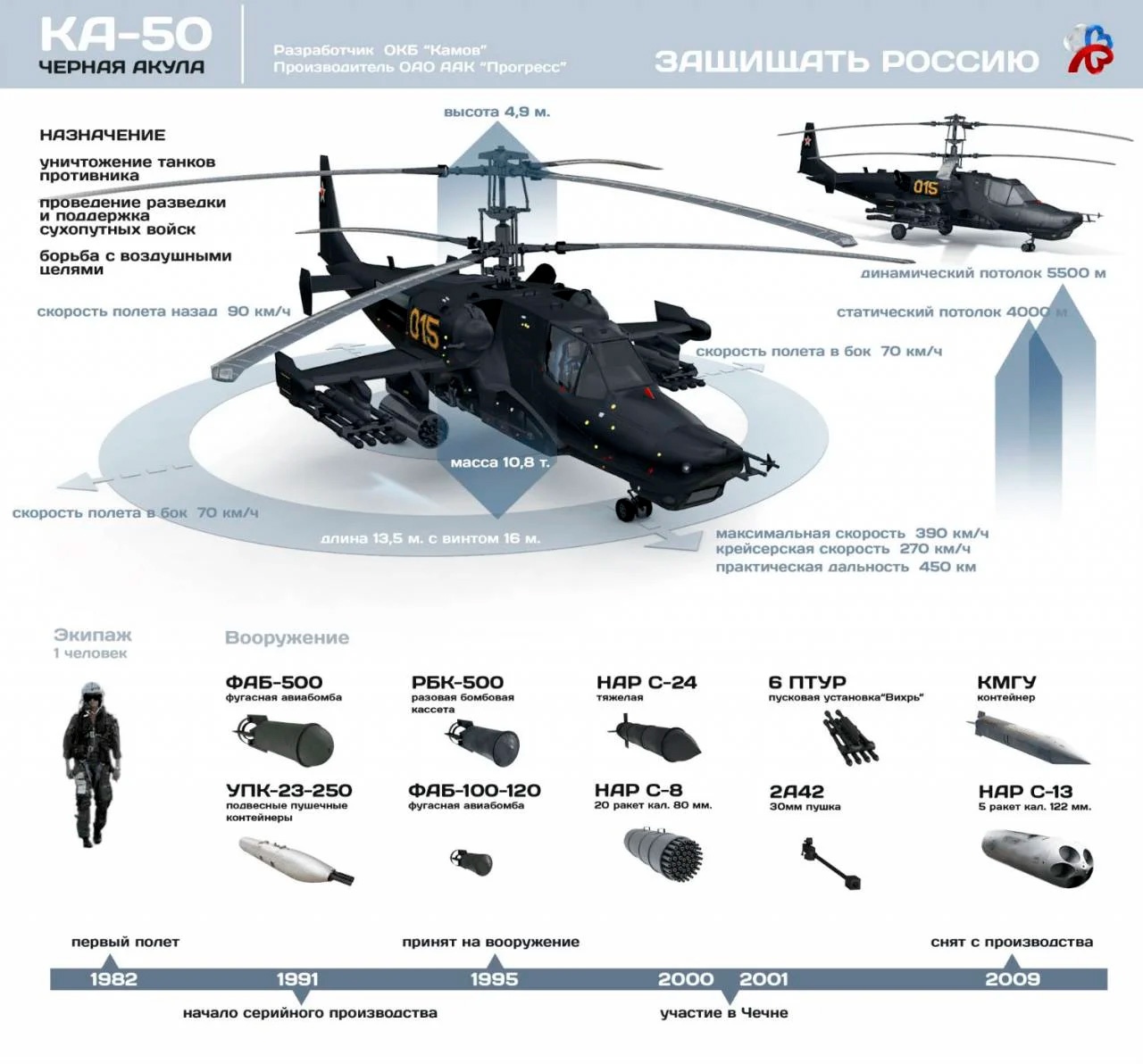

defendingrussia.ru
«Чёрные акулы» способны выполнять виражи с креном до 65 градусов, горки и пикирования с тангажами до 60 градусов.

В Центр боевого применения армейской авиации первые Ка-50 поступили в ноябре 1993-го, а уже в августе 1995-го «Чёрная акула» была принята на вооружение авиации Сухопутных войск России. Серийное строительство началось на авиазаводе в городе Арсеньеве Приморского края. Причём вертолёт оказался доступен в пилотировании лётчикам даже средней квалификации, прежде летавшим на классических вертолётах.

Тем не менее освоение уникальной боевой машины не обошлось без жертв. В июне 1998 года погиб начальник Центра подготовки заслуженный военный лётчик, Герой Российской Федерации генерал-майор Борис Воробьёв, освоивший Ка-50 в полном объеме – и как лётчик-исследователь, и как лётчик-испытатель – первым выполнил на «Чёрной акуле» мёртвую петлю.

Комплекс бортового радиоэлектронного оборудования

Комплекс БРЭО Ми-28Н по своим техническим характеристикам соответствует требованиям, предъявляемым к авиационному оборудованию 5-го поколения. Главный разработчик — ФНПЦ «РПКБ»

Комплекс бортового радиоэлектронного оборудования Ми-28Н обеспечивает:

— автоматизированное распределение целей в составе группы

— боевое применение вертолёта круглосуточно и в сложных метеоусловиях;

— выполнение боевых задач на предельно малых высотах;

— взаимодействие с вертолётами группы, воздушными и наземными командными пунктами (КП), авианаводчиками;

— совместное (параллельное) применение средств поражения летчиком и оператором;

— возможность адаптации новых и уже используемых АСП;

— эксплуатацию вертолётов на значительных удалениях от аэродромов и баз за счёт использования принципа техобслуживания оборудования по техническому состоянию.

В основной состав комплекса входят:

— единая вычислительная система, обеспечивающая обработку информации по единому интерфейсу на базе ЭВМ «Багет-53»;

— информационно-управляющее поле кабины на базе многофункциональных жидкокристаллических индикаторов МФИ-10-6М и многофункционального пульта ПС-7В с применением устройства регистрации видеоинформации;

— навигационное оборудование в составе высокоточной ИНС-2000 и бесплатформенной курсовертикали СБКВ-2В-2 с комплексированием со спутниковой навигационной системой, доплеровским измерителем скорости и сноса (ДИСС) и системой воздушных сигналов (СВС), радиотехнической системы дальней навигации (РСДН);

— интегрированная система обнаружения радиоэлектронного и лазерного облучения и пеленгатора УФ-излучения;

— система автоматического управления (САУ);

— система управления оружием;

— нашлемная система целеуказания и индикации;

— обзорно-прицельная станция для обнаружения и распознавания объектов, прицеливания, захвата и автосопровождения объектов по телевизионному и тепловизионному каналам. В состав входят: система стабилизации линии визирования, система автоматического сопровождения целей, оптико-телевизионный канал, тепловизионный канал, лазерный дальномер;

— обзорно-пилотажная система летчика с очками ночного видения, предназначена для круглосуточного обзора местности, поиска и обнаружение объектов (ориентиров и препятствий). Состав: низкоуровневый телевизионный канал, тепловизионный канал, лазерный дальномер;

— пилотажный комплекс вертолёта;

— бортовой комплекс средств связи КСС-28Н-1, обеспечивает автоматический телекодовый обмен данными с наземными пунктами управления и другими летательными аппаратами, оборудованными аппаратурой, обеспечивающей встречную работу; дальнюю и ближнюю открытую и засекреченную радиосвязь через изделие криптозащиты и КВ-модем. Комплекс обеспечивает одновременную работу (прием — передача) по трем каналам связи, в том числе по двум телефонным каналам и одному телекодовому. Работает в режимах ФРЧ и ППРЧ

В состав БРЭО входит также АТТ (автомат теплотелевизионный) семейства «Охотник», разработки ФГУП «ГРПЗ». Это изделие на вертолёте Ми-28Н выполняет функции, связанные с интеллектуальной обработкой видеоизображений, в результате чего становится возможным видение фоноцелевой картины при любых погодных условиях в любое время суток. В АТТ впервые из всех моделей «Охотник», реализован высокоскоростной цифровой интерфейс для передачи видеосигналов при вибрациях и крене вертолёта, также обеспечивается автоматическое обнаружение и сопровождение целей.

Так же вертолёт способен осуществлять разведку и целеуказание боевым вертолётам и самолётам.

МИ-28Н оборудован станцией Л-150-28 (вариант исполнения Л-150 (СПО)).

Безопасность

При возникновении нештатной ситуации или катастрофического разрушения конструкции на высоте более 100 м сначала отстреливаются лопасти винта, консоли крыла и двери обеих кабин, затем специальными резаками перерезаются ремни принудительного притяга, надуваются специальные «трапы» — баллонеты, которые не дают экипажу при покидании задеть шасси или повернутую пушку, и экипаж покидает машину с помощью парашютов.

При такой же ситуации, но на высоте менее 100 м срабатывает система принудительного притяга ремней, надёжно фиксирующая экипаж в энергопоглощающих креслах «Памир-К» разработки КБ «Звезда». Сначала энергию удара гасят основные стойки шасси, которые, деформируясь, поглощают её. Далее в работу вступают кресла, которые способны погасить вертикальную перегрузку 50-60 g до 15-17 g, обеспечивая травмобезопасность пилоту и штурману-оператору.

Делайте выводы…

…И маленькая ремарка. В отличие от американского вертолёта AH-64, поступившего на вооружение через 9 лет после первого полёта, начатый разрабатываться ещё в СССР Ка-50 поступил на вооружение Российской армии только через 13 лет после первого полёта, а Ми-28 аж через 31 год… Эксперты также отмечают, что принятые на вооружение Ка-52 и Ми-28 и получившие в войсках как положительные, так и отрицательные отзывы, в целом, выигрывают по бронированию и манёвренности в сравнении с AH-64 «Апач», однако уступают ему по БРЭО (бортовое радиоэлектронное оборудование) и вооружению. Сравнимое с установленным на AH-64D/E, БРЭО появилось уже на модернизированном Ми-28НМ, как и на Ка-52М с усовершенствованными обзорно-прицельными системами и ракетами увеличенной дальности.

Но вернёмся к специальной военной операции на Украине. Надо отметить, что в целом российские ударные вертолёты подтверждают заложенные в них характеристики. Однако опыт боевого применения позволяет наметить ряд направлений для совершенствования боевых машин и тактики их применения. В частности, отмечаются случаи поражения Ка-52 с помощью зенитных ракет, зафиксирован случай попадания в «Аллигатор» из противотанкового комплекса.

flickr.com/25252844@N07

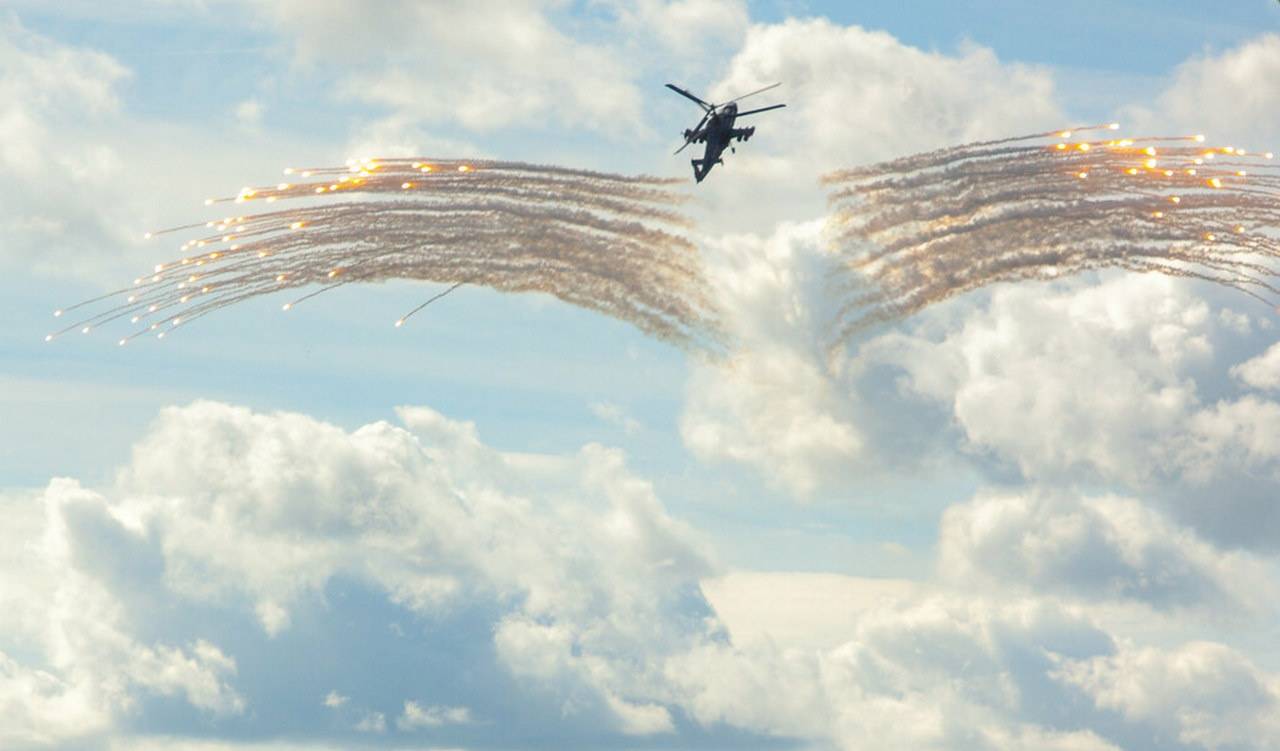

Атаковать самому и уйти от атаки противника – главная задача вертолётчика.

Именно боевой опыт, даже негативный, должен быть положен в основу совершенствования боевой тактики армейской авиации и совершенствования самой авиационной техники. При этом надо понимать, что на Украине задействована далеко не вся линейка средств противовоздушной обороны стран НАТО, поэтому необходимы решительные шаги на опережение – чтобы было чем неприятно удивить противника.
