МИ-24 (Россия)

Учебно-тренировочные самолеты

Для подготовки курсантов, обучающихся пилотированию Ту-22М3 и Ту-160, применяется Ту-134УБЛ. Также на нем летают действующие пилоты, чтобы сократить выработку ресурса боевых самолетов. В строю и на хранении числится 33 машины.

Реактивный учебно-боевой самолет Як-130, способен нести до 3 тонн ракетного и бомбового вооружения. Производится с 2010 года, к началу августа 2018 года поставлено 106 самолетов.

В учебных частях продолжают нести службу самолеты L-39, созданных в Чехословакии в 1970-1980-е года. Командование ВКС предполагает, что все они будут заменены на Як-130, обладающий более высокими летными характеристиками.

Устройство «Крокодила»

Рисунок 1. Схема вертолёта

Вертолёт, получивший у русских неофициальное название «Крокодил» и «Напильник», в НАТО окрестили Hind, что в переводе с английского означает «Лань» или «Батрак». Построен по классической схеме и обладал пятилопастным несущим и трёхлопастным рулевым винтами.

Кабина пилотов располагалась в передней части, первым сидел оператор, за ним командир экипажа (пилот), находящийся на 30 см выше. Позади летчика, в грузовом отсеке, размещался бортмеханик.

Защита осуществлялась не только герметизацией салона, но и установкой дополнительной брони, не использующейся на опытных образцах. Кроме брони кабины пилотов и двигателей, листы были установлены на днище, в районе топливного бака, главного редуктора и емкости гидроусилителя.

В центральной части могли расположиться 8 полностью экипированных десантников, задняя предназначалась для оборудования и складывания задних, основных шасси во время полёта.

Преимущества и недостатки

Если говорить о достоинствах ударного вертолета Ми-24, то первое, что необходимо отметить – это его поразительная надежность и живучесть. Мощная броня, прикрывающая кабины пилотов и силовую установку, сделало этот вертолет практически не уязвимым для огня с земли. Эффективно поражать Ми-24 могло только крупнокалиберное оружие.

Еще одним неоспоримым преимуществом машины являлось ее мощное вооружение. С его помощью вертолет может решать любые задачи: эффективно уничтожать живую силу противника и его бронетехнику.

Ми-24 – это очень тяжелая и большая машина. Ее максимальная взлетная масса составляет 11500 кг (у американского АН-1 – 4500 кг). Для такого веса мощность силовой установки вертолета явно слабовата. Поэтому маневры и зависание – это не для «крокодила», его стихией является скорость.

Развитие современных вертолетов идет не по пути повышения броневой защиты (и, как следствие, увеличения массы), а в направлении более активного использования управляемого оружия, которое может поразить неприятеля на значительных дистанциях. В этом случае вертолету не нужно заходить в зону поражения ПВО противника и подвергать себя опасности. Однако для этого боевые машины должны обладать современной оптикой, системами прицеливания и управления огнем. Ничего этого на Ми-24 нет.

На Ми-35 и еще нескольких поздних модификациях вертолета от главных недостатков машины практически удалось избавиться, но модернизированных машин очень мало. К тому же, в настоящее время российская армия активно переходит на Ми-28Н.

Многие военные эксперты считают, что в недалеком будущем пилотируемые вертолеты будут заменены дистанционно управляемыми БПЛА. Они гораздо дешевле, да и людьми рисковать не нужно. Возможно, что Ми-28Н, Ка-52, как и их заокеанский аналог AH-64 Apache – это последние ударные вертолеты, управляемые пилотами из кабины.

Задействованная в Сирии техника

С момента начала операции российских вооруженных сил в САР, состав группировки регулярно менялся. Техника проходит ротацию в связи с изменениями военно-политической обстановки и стоящих перед группировкой задач. Также осуществляется замена техники для проведения ремонтных работ в России и предотвращения чрезмерного износа самолетов.

С территории России осуществляли вылеты на боевые задачи самолеты дальней и стратегической авиации. Начиная с 17 ноября 2015 года, вылеты совершили не менее 6 Ту-160, 5 Ту-95МС и 14 Ту-22М3.

За 3 года проведения операции были задействованы не менее 86 самолетов истребительной и фронтовой авиации, не менее 20 вертолетов.

По данным открытых источников, в Сирии побывали 8 истребителей Су-35, 4 истребителя Су-27СМ, не менее 16 Су-30СМ, 34 бомбардировщиков Су-24 и 12 Су-34. Штурмовые удары наносили 12 Су-25СМ. Так же, по сообщениям СМИ, в феврале 2021 г. в Сирии проходили тестирование в боевых условиях истребители пятого поколения Су-57, в количестве от 2 до 4 машин.

Поддержка авиационной группировки осуществляется самолетами ДРЛО А-50 и разведчиками Ил-20М1. Поддержка российских ССО и сирийской армии осуществляли и осуществляют вертолеты Ка-52, Ми-8, Ми-24 и Ми-28.

Рейтинг автора

Автор статьи

Виталий Рябов

За плечами служба по призыву, а после и по контракту. Сейчас на пенсии.

Написано статей

241

Вертолет с газотурбинными двигателями Ми-2.

Ми-2

В 1950-х, широко распространенный в армии и ГВФ вертолет Ми-1, имеющий в оснащении поршневой мотор, к концу десятилетия уже не соответствовал растущим к нему требованиям. И весной 1960г. выдается задание на разработку многоцелевого вертолета для нужд ВВС и гражданской авиации. Машине присваивается индекс В-2. Инженерами ОКБ миля выносится революционное решение о применении в качестве силовой установки двух газотурбинных двигателей ГТД-350. Что должно было повысить надежность и живучесть машины.

В октябре 1961г. вертолет впервые отрывается от ВПП. А через месяц он выходит на гос. испытания.

Примечательно, что массовый выпуск вертолетов Ми-2 был налажен в Польше по лицензии в 1964г.

Двойка активно поставлялась на экспорт в союзные страны, а также в Бирму, Ирак, Египет, Лесото, КНДР, Кубу, Ливию, Румынию, Никарагуа, Сирию. А один экземпляр даже оказался в соединенных Штатах.

Это интересно – «Первые вертолеты СССР».

В 1992 году производство Ми-2 завершено. Всего за это время было выпущено 5400 вертолетов разных модификаций.

Вертолеты Миля Ми-2 массово эксплуатируются и сегодня боле чем в 20-ти государствах.

Конструкция вертолета Ми-24

Вертолет Ми-24 изготовлен в классической схеме для одновинтовой машины. Он оснащен главным винтом, который имеет пять лопастей, и рулевым винтом, который состоит из трех лопастей. Лопасти винта изготовлены из алюминиевого сплава. Они оснащены системой, которая оповещает о трещинах и неисправностях в лопастях. Главный винт вертолета имеет наклон вперед почти на 5%, но, кроме этого, он еще наклонен на правую сторону почти на 3%. Это сделано для улучшения устойчивости вертолета при прямолинейном полете.

Большой особенностью этого вертолета являются крылья, которые имеют площадь в 6,75 м² и отрицательное строение V-12. Такая конструкция крыла дает подъемную силу в 22-28 процентов. Шасси вертолета состоит из трех опор, которые убираются, а передней опорой можно управлять в наземных условиях.

Кабина экипажа расположена в носовой части машины, причем она является тандемной. Оператор находится спереди, в носовой кабине. За ним немного выше (для лучшего обзора при полете) расположена кабина пилота, а бортмеханик помещается в отсеке оборудования, в котором укреплено откидное кресло. Кабины экипажа полностью герметичны и имеют систему вентиляции и обогрева. Причем микроклимат кабины имеет давление немного выше, чем снаружи вертолета. Это сделано для того, чтобы на борт вертолета не смогла попасть пыль или зараженный воздух. Кабина и некоторые части фюзеляжа оснащены бронированными плитами. Из брони также изготовлены лобовые стекла экипажа и спинки кресел.

Силовая установка данной машины представлена двумя двигателями модели ТВЗ, они соединены в одну силовую установку с помощью редуктора. Два двигателя предоставляют мощность в 4,4 тысячи лошадиных сил. Данные модели двигателей позволяют дополнительную установку воздухозаборников, а также устройств, которые экранируют выхлоп.

Трансмиссия точно такая же, как установлена на вертолете Ми-8. Трансмиссия и двигатель имеют бронированную защиту от вражеских снарядов. Работа гидросистемы направлена на обеспечение управления вертолетом. Но существует и вспомогательная система, которая отвечает за выпуск шасси и его уборку.

На вертолете данной модели существует и воздушная система, задачей которой является обеспечение кондиционирования салона вертолета и поддержка работы тормозной системы на колесах. За счет системы кондиционирования экипаж может производить полеты при температурах от минус 50 до плюс 37 градусов. С помощью кислородной системы вертолет может производить полет при низком содержании кислорода в воздухе на высотах больше трех километров.

Все электрооборудование на борту машины работает от постоянного тока в 27 вольт. Электроэнергия поступает от двух генераторов, которые расположены на силовой установке. Кроме этого, вертолет Ми-24 оснащен двумя аккумуляторами.

За счет качественного навигационного оборудования пилотирование можно проводить в любое время суток и в плохих метеорологических условиях. Вертолет оснащен автопилотом и автоматической системой управления модели САУ, которая производит автоматическое вычисление крена и тангажа. С помощью радиокомпасов, установленных на борту машины, можно определять высоту и угол сноса вертолета. Экипаж имеет аппаратуру для связи, которая представлена радиостанцией типа УКВ и системой «Карат». На вертолете также установлена система оповещения об опасности и неполадках, она основана на речевых сообщениях. Кроме того, каждый пилот имеет собственную поисковую радиостанцию.

Вертолеты

На вооружении ВКС России состоит около тысячи вертолетов различного назначения. Среди которых ударные вертолеты:

• черная акула;
• аллигатор;
• крокодил;
• ночной охотник.

Двухместный вариант вертолета Ка-50 «Черная акула», получивший индекс Ка-52 «Аллигатор», создан для поражения пехоты и техники противника на расстоянии до 20 км. Способен атаковать воздушные цели. К 2021 год в войсках проходят службу 118 вертолетов, всего заказано 146 боевых машин.

Узнай: Является ли военный билет удостоверением личности

Ми-24 «Крокодил» отлично зарекомендовал себя в годы Афганской войны и конфликтов в Чеченской республике. Высокая защищенность экипажа и сильное ракетно-пушечное вооружение делают вертолет грозным противником. Около 180 вертолетов находится на вооружении ВКС России.

Вертолет Ми-28 «Ночной охотник» предназначен для борьбы с бронетехникой противника при активном воздействии вражеской ПВО. В 2013 году началось серийное производство модификаций Ми-28Н (ночной) и Ми-28НМ (ночной модернизированный). К середине 2021 года армия получила не менее 110 вертолетов.

Транспортно-боевой вертолет Ми-24ВМ (Ми-35) применяется для огневой поддержки сухопутных войск, десантирования групп спецназа, эвакуации раненых, перевозки грузов. С 2010 года авиация получила более 60 вертолетов.

В ВВС России находится более 300 многоцелевых вертолетов Ми-8 различного назначения: учебные, транспортные, медицинские, минные заградители и постановщики помех, боевые модификации (АМТШ) с комплексом ракетного вооружения. Почти все вертолеты прошли модернизацию либо изготовлены не ранее 2010 года.

Тяжелый транспортный вертолет Ми-26, обладает грузоподъемностью 20 тонн. В 2012 году, после почти двадцатилетнего перерыва, было возобновлено производство этих вертолетов. В ВКС России эксплуатируется 41 машина этого типа.

Эксплуатация

Все серийные вертолёты применялись для решения задач общевойскового характера — высадки десанта, огневой поддержки, уничтожения живой силы, бронетехники и огневых точек, перевозки грузов, эвакуации раненых, более чем в 30 войнах и военных конфликтов мира.

Устранение недостатков, требующих значительных конструктивных изменений, переносилось на последующие модификации вертолета.

Модификация Ми-24, вертолет Ми-35, широко экспортировался за рубеж. Он испытан во многих войнах и военных конфликтах (Афганистан, Ирак, Ангола, Мозамбик, Сирия, Ливия, Йемен, Эфиопия), где зарекомендовал себя надежным средством огневой поддержки сухопутных войск.
Выпуск Ми-24 прекращен, но он еще надолго останется в строю.

Тактико-технические характеристики Ми-24

– Начало эксплуатации: 1971 год- Единиц произведено: ~ 3500.

Экипаж Ми-24

– 2—3 человека

Вместимость Ми-24

– до 8 десантников, 2 тяжелораненых на носилках и 2 легкораненых и медработник чел.

Габаритные размеры Ми-24

– Диаметр несущего винта: 17,3 м- Диаметр рулевого винта: 3,908 м- Высота с вращ. винтами: 5,47 м- Длина фюзеляжа: 17,51 (17,23 на Ми-24ВМ) м- Ширина фюзеляжа: 1,7 м- Высота фюзеляжа: 3,9 м- Размах крыла: 6,4 м- Допустимый угол крена: 50 град.- Допустимый угол тангажа: 30 град.

Вес Ми-24

– Пустой: 7580 кг- Нормальная взлётная масса: 10 500 кг- Максимальная взлётная масса: 11 500 кг

Грузоподъемность Ми-24

– Максимальная грузоподъёмность: 2400 кг- Масса груза на внешней подвеске: 2400 кг- Внутренний запас топлива: 2100 л- Запас топлива в ПТБ: до 2000 л

Двигатели Ми-24

– Количество, тип, марка: 2 двигателя ТВ3-117- Мощность: 2 х 2500 л. с.- Средний расход топлива: 780 л/час

Скорость Ми-24

– Крейсерская скорость: 270 км/ч- Максимальная скорость в горизонтальном полёте: 335 км/ч- Максимальная эксплуатационная перегрузка: −1,3/+3

Дальность полета Ми-24

– Дальность полёта практическая: 450 км- Дальность полёта перегоночная: 1000 км

Статический потолок Ми-24

– 1400 м

Динамический потолок Ми-24

– 4950 м.

Боевое применение Ми-24

Когда американцы создавали свою “Кобру”, вовсю шла война во Вьетнаме, так что конструкторы заранее знали, на какой театр военных действий их машина отправится, и с чем там столкнется. А вот Ми-24 проектировался не для тех войн, в которых ему пришлось участвовать. Первыми конфликтами для “крокодилов” стали война за Огаден, где они наносили удары по сомалийским силам, и война Ливии с Чадом.

С января 1980 года “двадцатьчетверки” начали применяться в Афганистане. Именно эта война стала тем полигоном, где отрабатывалась тактика применения ударных вертолетов и совершенствовалось его вооружение.

Первоначально Ми-24 казался не очень приспособленным для местных условий, его считали слишком тяжелым и недостаточно маневренным. Однако с течением времени “универсальные” Ми-8 для выполнения ударных задач стали применяться все реже, а вот Ми-24 – все чаще. По транспортному назначению “крокодил” почти не применялся. С десантом на борту маневренность падала еще сильнее, а сама кабина была слишком тесной.

В Афганистане отработали следующую тактику применения: пускались неуправляемые ракеты, за ними следовал огонь из пулемета или пушки, и, наконец, сбрасывались бомбы.

Некоторое количество Ми-24 оставалось в ВВС Афганистана после вывода советских войск. Там они воевали на стороне правительственных войск, а затем принимали участие в новом витке гражданской войны и появились уже и у противников режима.

После развала СССР Ми-24 применялись в Нагорном Карабахе, причем обеими сторонами. Российские “двадцатьчетверки” активно использовались в ходе войны в Чечне.

Ирано-иракская война интересна тем, что в ее ходе Ми-24 неоднократно применялись для воздушных боев. При выполнении таких “непрофильные” заданий иракским вертолетам удавалось сбивать даже истребители.

Впрочем, чаще всего схватки проходили между вертолетами. Противником “двадцатьчетверок” выступала “Кобра”, тоже слабо (если не хуже) приспособленная для воздушных боев. Исход таких схваток определялся обычно уровнем подготовки летчиков, но список побед машин Миля в итоге оказался длиннее.

Воевали Ми-24 в Анголе, в Индокитае расстреливали лагеря “красных кхмеров”, в Перу помогали бороться наркомафией. А в ходе войны в Сьерра-Леоне в 90е годы Ми-24 имелись в распоряжении ЧВК “ExecutiveOutcomes”.

К сожалению, именно Ми-24 (конкретно Ми-35М, экспортный вариант Ми-24) стал первым вертолетом, потерянным Россией в этом конфликте.

Ми-24 «Крокодил».

Ми-24

Разработку «изделия 240», впоследствии Ми-24, в КБ Миля начали в 1968г. после выхода постановления Совета Министров Советского Союза от 06.05.1968. Через год были готовы два тестовых образца, большая часть агрегатов и узлов на которых была позаимствована у Ми-8. Изначальный вид вертолета Ми-24 был не таким, каким мы привыкли его видеть. Особенно отличалась кабина, в ней пилоты и штурман-оператор сидели рядом, плечо к плечу. И только в 1969г., после значительной доработки пилота и штурмана посадили один за другим. А к 1971г. Уже определился окончательный вид вертолета.

Серийный выпуск «двадцатьчетверо» начался в 1970г. и закончился в 1989г. За это время было построено более 2500 боевых машин боле чем в 30 модификациях.

Сегодня он стоит на вооружении в 57 странах мира. Участвовал более чем в тридцати вооруженных конфликтах по всему земному шару. Во время войны в Афганистане, где использовался для прикрытия высадки десанта и разведки, а также для уничтожения живой силы, показал себя с наилучшей стороны.

Аварии и катастрофы

• • в 2000 году в Чечне потерян Ми-24, экипаж погиб
  • 16 августа 2001 года в Чечне сбит Ми-24
  • 3 февраля 2002 года в Чечне потерян 1 Ми-24
  • 20 марта 2003 года разбилось 2 Ми-24, пилоты погибли
  • 8 мая 2003 года на Украине упал Ми-24,пилот мертв
  • 3 августа 2003 года в Чечне упал Ми-24, через сутки был уничтожен
  • 26 августа 2003 года на аэродроме Черниговка произошло столкновение двух вертолетов Ми-24В 319-го ОВП, в результате катастрофы погибли 6 человек
  • 19 ноября 2003 года в Чечне в 5 м над аэродромом Ханкалы упал Ми-24, жертв нет
  • 25 августа 2007 года в Амурской области разбился Ми-24
  • 3 февраля 2009 года в 11:45 в 18 километрах от аэродрома Пугачев Саратовской области в ходе выполнения плановых полетов потерпел катастрофу вертолёт Ми-24, принадлежащий Сызранскому Высшему военному авиационному училищу летчиков. Как сообщил помощник главкома ВВС РФ, вертолет сгорел, экипаж погиб. Причиной аварии послужило разрушение редуктора и лопастей, вертолет был произведен в 1987, прошел капремонт в 2007 и налетал всего 400 из 500 назначенных часов

• 13 июля 2010 года около 12.00 в горах Ботлихского района Дагестана упал и полностью сгорел военный вертолет Ми-24. Летчики успели покинуть машину и позже были подобраны
• 29 ноября 2011 года в 19:45 по местному времени на аэродроме под Пружанами Брестской области Беларуси разбился вертолёт Ми-24 ВВС и войск ПВО Беларуси. Авиакатастрофа произошла в Брестской области во время плановых учебно-тренировочных полетов. Вертолёт рухнул при заходе на посадку в районе аэродрома. Погибли все члены экипажа — командир экипажа майор Олег Кохно, борттехник капитан Валерий Бобко, летчик лейтенант Денис Глущенко
• 26 августа 2011 года, потерпел крушение боевой вертолет Ми-24 в Приморском крае. Катастрофа произошла в 19:16 по местному времени (12:16 мск) рядом с населенным пунктом Меркушевка недалеко от посёлка Черниговка. В результате аварии погиб один человек. Остальным двум членам экипажа удалось спастись
• 12 августа 2012 года три боевых вертолета Ми-24 армии Уганды разбились на территории Кении
• 8 сентября 2012 года — вертолёт Ми-35 разбился горно-лесистой местности в 20 километрах севернее Ботлиха. Все четверо человек находившиеся на борту погибли

Модернизация вертолетов Ми-24

Несмотря на принятие вооружение новых боевых вертолетов Ми-28 и Ка-50/52, машины Ми-24 в 1990-е годы продолжали составлять основу парка армейской авиации РФ. Однако их бортовое оборудование и вооружение уже не отвечало современным требованиям.

1995 году на авиационных выставках в Москве и Париже демонстрировали макет модернизированного вертолета Ми-35М, снабженного оборудованием частично западного производства (в частности, французским тепловизором «Клио»). Предполагалось, что прототип Ми-35М сможет начать летные испытания уже в 1996 году, но сроки первого полета неоднократно переносили, а в 1997 году было решено отказаться от западного оборудования. Наконец, 3 марта 1999 года прототип Ми-35М впервые поднялся в воздух.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Ми-35М базируется на вертолете Ми-24ВП – одной из последних модификаций Ми-24, созданных до распада СССР. Вместе с тем в его конструкцию внесены существенные изменения. Применен новый несущий винт с композитными лопастями и втулкой с эластомерными подшипниками, а также Х-образный хвостовой винт от вертолета Ми-28. Крыло укорочено, вместо шести узлов подвески осталось только четыре. Это позволило уменьшить массу вертолета на 85-90 кг. Дополнительную экономию дало и применение неубираемого шасси, но основным мотивом отказа от его уборки стало стремление повысить безопасность при вынужденной посадке.

Читать: Авиационный проект «Звено»

На вертолете установлены новые двигатели ТВЗ-117ВМА или ВК-2500. Полностью обновлено бортовое радиоэлектронное оборудование. Основу его составляет обзорно-прицельная система ОПС-24Н с гиростабилизированной оптико-электронной станцией ГОЭС-324, включающей в себя тепловизионный и телевизионный канал, лазерный дальномер и пеленгатор. Кабины членов экипажа Ми-35М оснащены цветными многофункциональными дисплеями. Обновление оборудования позволило снизить нагрузку на экипаж, применять управляемое и неуправляемое вооружение в любое время суток, а также выполнять взлет и посадку на неподготовленные и необорудованные площадки.

Основным противотанковым вооружением Ми-35М являются ПТУР «Штурм-B» или «Атака-М» (до 16 единиц). Также вертолет может нести блоки 80-мм и 122-мм НАР, различные бомбы, бомбовые кассеты и контейнеры с пушечно-пулеметным вооружением.

Серийное производство Ми-35М на Ростовском вертолетном заводе началось в 2005 году. Первым заказчиком стала Венесуэла, получившая 10 таких вертолетов. 12 машин поставлено в Бразилию, 24 – в Азербайджан, 28 – в Ирак. Среди последних по времени заказчиков – Индонезия (шесть машин), Казахстан (четыре), Нигерия (две).

В 2010 году был подписан контракт на поставку 22 вертолетов Ми-35М (Ми-24ВМ) для ВВС Российской Федерации, за ним последовали новые заказы. К 2021 году количество Ми-35М на вооружении ВВС РФ превысило 60 единиц.

Читать: Советский средний танк «Объект 003»

«СУПЕР ХАЙНД»

Распространенность Ми-24 в мире обусловила появление альтернативных вариантов модернизации, разработанных различными зарубежными фирмами. Наибольших успехов в этой области добилась южноафриканская фирма ATE, предложившая свой вариант «Супер Хайнд» в нескольких модификациях. В 1999 году она подписала контракт с ВВС Алжира, предусматривавший модернизацию 40 Ми-24. Вариант «Супер Хайнд» MkII отличался установкой комплекса авионики (включая навигационную систему и тепловизионную камеру) от вертолета «Руивалк». Кабины экипажа адаптированы для полета в очках ночного видения, а пол ее защищен панелями из кевлара. «Супер Хайнд» MkIII отличается измененным вооружением (установлена 20-мм пушка GI-2 с боекомплектом 1200 снарядов, возможно применение южноафриканских ПТУР «Мокопа» и «Ингве»), а также новым бортовым комплексом обороны. До этого уровня доведены алжирские вертолеты. «Супер Хайнд» MkIV является модернизированным вариантом «тройки», а «Супер Хайнд» MkV предполагает полную переделку носовой части с установкой кабины по типу вертолета АН-1 «Кобра». Помимо Алжира, «Супер Хайнды» получили ВВС Азербайджана. Семь вертолетов Ми-24В были модернизированы в этот вариант на в Конотопе. В Азербайджане они обозначаются Ми-24G В основном эти машины соответствуют варианту «Супер Хайнд» MkIII, но вооружены украинскими ПТУР «Барьер».

Вертолет Ка-25

Это одна из главных противолодочных боевых единиц отечественной авиации. Военные вертолеты России серии Ка-25 способны обнаруживать цели под водой, находящиеся на расстоянии до 250 км. Таких внушительных результатов аппарат достиг благодаря новой радиолокационной системе «Инициатива» модели «2К» и «Поплавок». Кроме того, в комплектацию специализированного оборудования входят 2 частотные станции и магнитометр. Разработка этих систем велась на протяжении нескольких десятков лет.Комплект вооружения вертолета состоит из 4 или 8 бомбовых установок серии ПЛАБ и ОМАБ и 2 торпедных АТ-1. Аппарат способен достигать скорости в 220 км/ч при потолке высоты в 3,5 км. Это очень тяжелый и массивный вертолет (до 7200 кг), однако он отличается маневренностью и уровнем стремительности взлета. В комплект входят 2 двигателя по 990 л. с. Салон может вмещать до 8 солдат.

Черная акула и Аллигатор

Вторым участником вышеупомянутого исторического конкурса было КБ Камова, и «камовцы» предложили вертолет действительно революционной конструкции. Если Ми-28 был выполнен по классической схеме с одним несущим и одним рулевым винтом, то камовский Ка-50 «Черная акула» сделали по соосной схеме, с двумя несущими винтами. Это дало лучшую удельную мощность (в классической схеме примерно 10-15% мощности двигателя уходит на рулевой винт), но такая схема технически значительно сложнее. Она делает Ка-50 одним из самых маневренных вертолетов в мире.

Такие вертолеты более компактны в поперечной проекции, но имеют большую высоту. Ка-50 должен был уничтожать противника ракетами с дистанции 10 километров, находясь вне досягаемости его ПВО. При этом он изначально проектировался как одноместный. Целеуказание он должен был получать от вертолета-разведчика.

Машина имеет прекрасное бронирование, при изготовлении вертолета активно использовались композитные материалы. Вертолет вооружен 30-мм пушкой, имеет четыре точки подвески. На них могут быть установлены неуправляемое и управляемое ракетное вооружение. Основное противотанковое вооружение вертолета – ПТУР «Вихрь».

Ка-50 приняли на вооружение в 1995 году, но уже в 2009 году его производство было прекращено после выпуска всего 15 машин. В настоящее время вместо Ка-50 выпускается еще одна разработка КБ Камова — двухместная версия этой машины – .

Военные вертолёты России

Вертолёты для армии производят Московский вертолётный завод имени М.Л.Миля и ОАО «Камов».

Вертолёты Камова

ОАО «Камов» специализируется на производстве вертолётов соосной схемы.

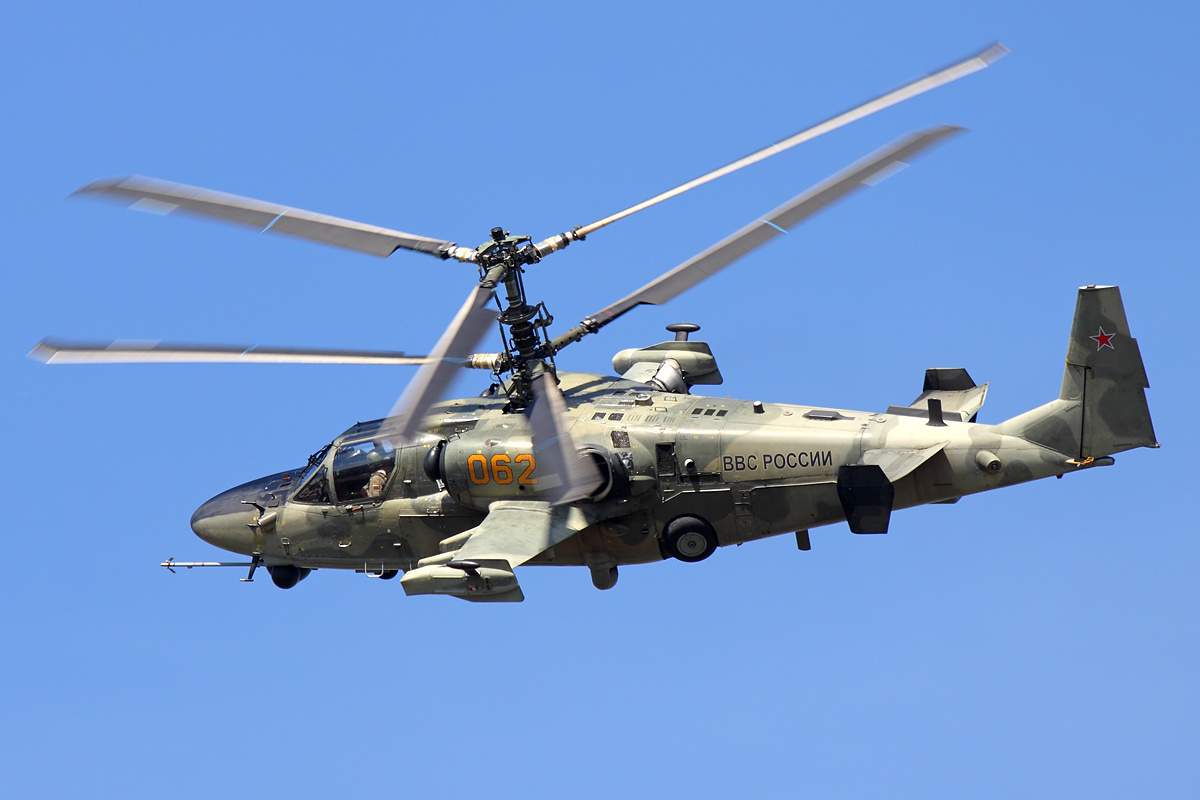

Вертолет Ка-52

Ка-52 «Аллигатор» – двухместный вертолет, способный выполнять как ударные, так и разведывательные функции.

Ка-52 «Аллигатор»

Смотрите ещё фото Ка-52.

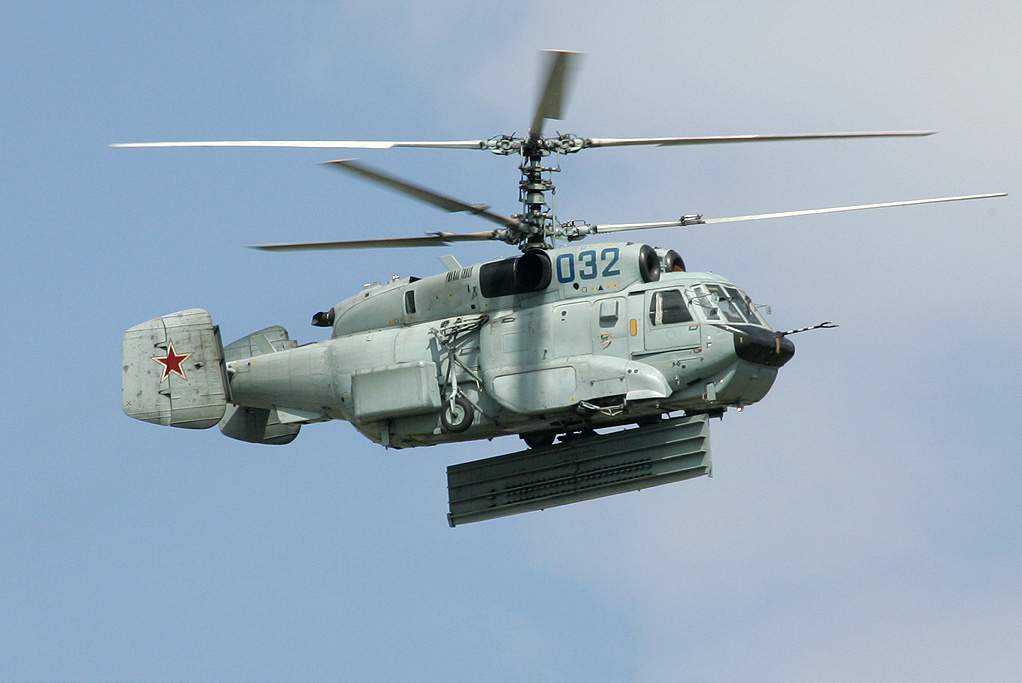

палубный вертолет ка-31

Ка-31 – палубный вертолет, оснащенный комплексом дальнего радиообнаружения и наведения, находятся на вооружении авианосца «Адмирал Кузнецов».

Фото Ка-31

Смотрите ещё фото Ка-31.

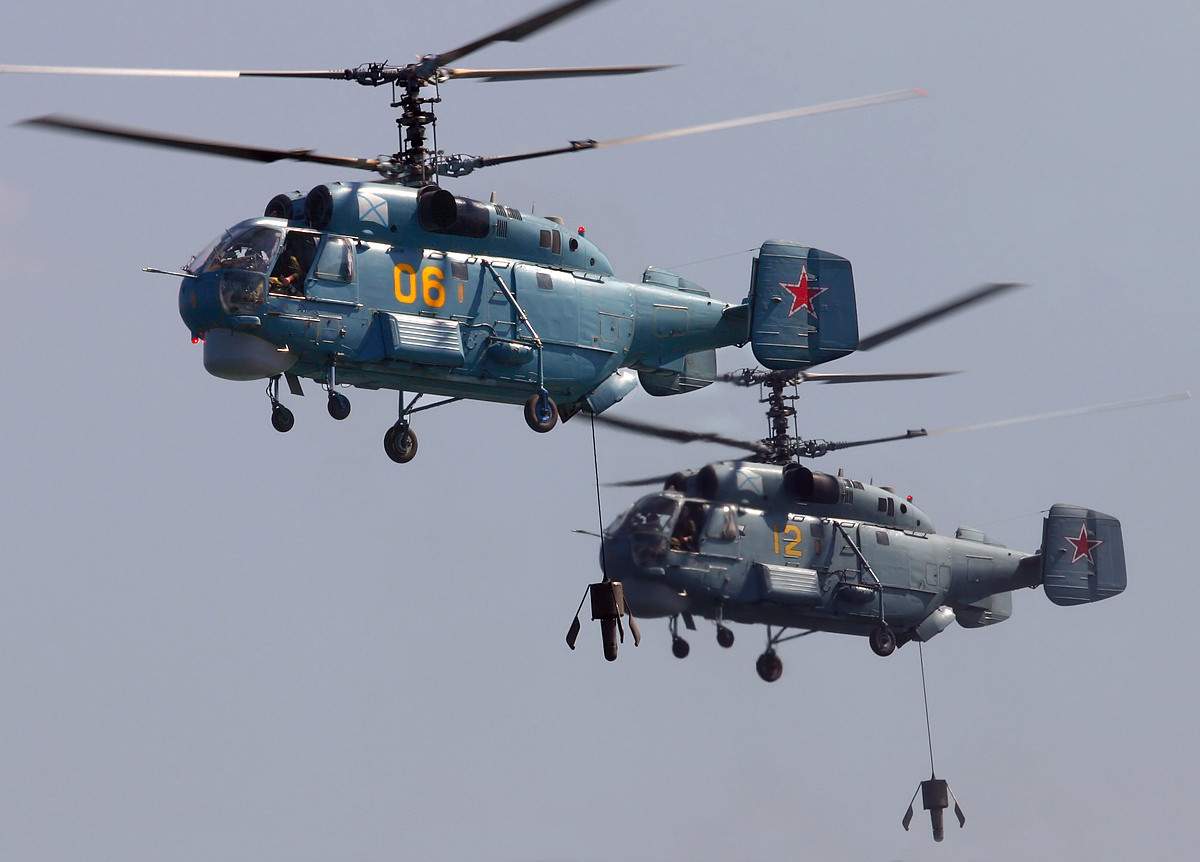

Палубный вертолет Ка-27

Ка-27 – многоцелевой вертолёт палубной авиации. Основные модификации – противолодочная и спасательная.

Фото Ка-27ПЛ ВМФ РФ

Смотрите ещё фото Ка-27.

Вертолёты Миля

Вертолёты Ми разрабатывает Московский вертолётный завод имени М.Л.Миля.

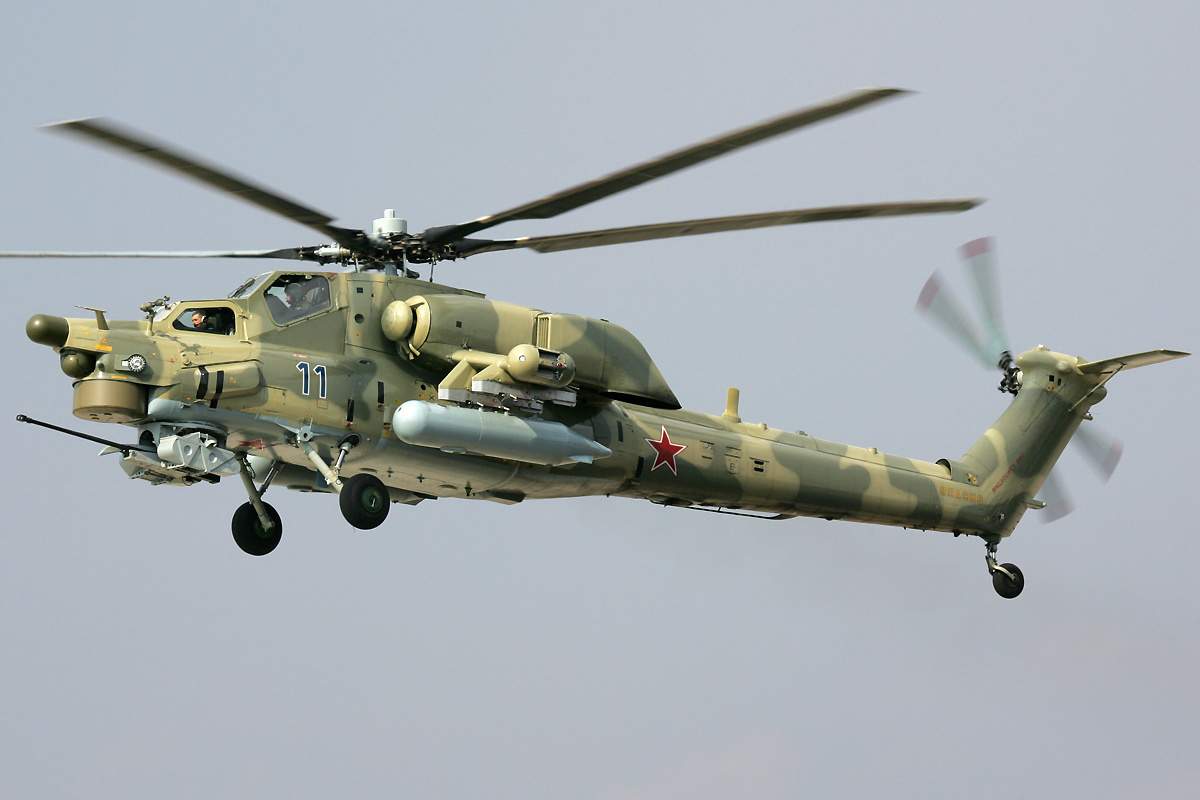

Ми-28 – ударный вертолет используемый армией России советской разработки.

Ми-28

Смотрите ещё фото Ми-28.

Ми-24 – знаменитый на весь мир ударный вертолет, созданный в 1970-х годах в СССР.

Ми-24

Смотрите ещё фото Ми-24.

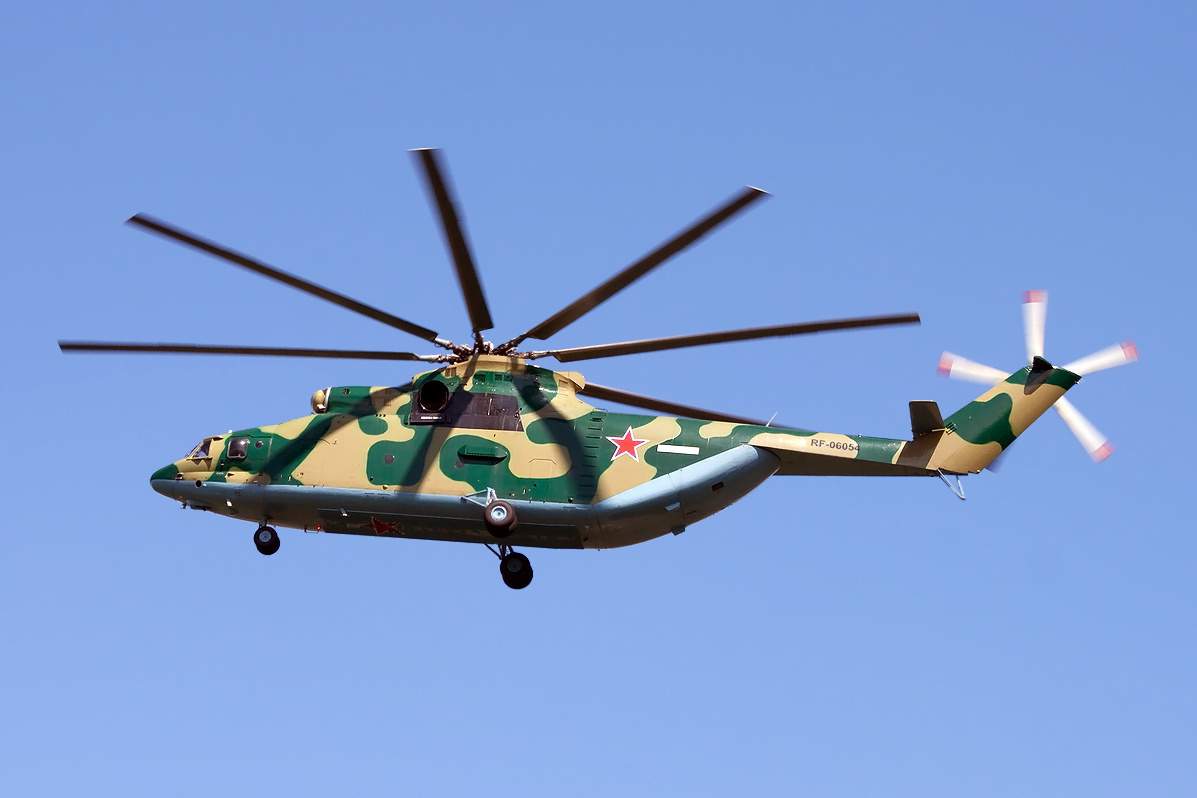

Вертолет Ми-26

Ми-24 – тяжелый транспортный вертолет, также разработанный ещё во времена СССР. На данный момент является самым большим вертолётом в мире.

Ми-26

Смотрите ещё .

Вертолет Ми-24

Эта винтокрылая машина получила название «крокодил». Вертолеты ВВС России серии Ми-24 уже неоднократно подтверждали способность круглосуточного ведения боя. Данный аппарат может не только десантировать до 10 человек – он весьма эффективен при воздушной и наземной атаке. Модель Ми-24ПС является альтернативой оригинала и способна решать поисково-спасательные задачи. Другой представитель серии – Ми-24РХР – нашел широкое применение в радиохимической разведке. Именно эти вертолеты позволили вовремя оценить уровень опасности при ликвидации катастрофы на Чернобыльской АЭС.

летательного аппарата

История создания

Разработка проекта изделия «240» (В-24) началась после выхода Постановления СМ СССР и ЦК КПСС 6 мая 1968 года в ОКБ М. Л. Миля. Опытные машины (ОП-1 и ОП-2) были готовы через год. Значительная часть узлов и агрегатов была унифицирована с Ми-8 и Ми-14.

Опытный вертолёт имел общую переднюю двухместную кабину (так называемую «веранду») с двойным управлением. Экипаж состоял из лётчика и оператора. В дальнейшем, в состав экипажа добавили бортмеханика. В средней части вертолёта находилась грузовая кабина, вмещающая до 8 человек десанта. По правому и левому бортам грузовой кабины имелись двустворчатые двери, с верхней и нижней створками. Открывающиеся окна были оборудованы шкворневыми установками для ведения огня во время полета из личного оружия. Обе кабины герметизированы, с наддувом от двигателей.

С самого начала в экипировку экипажа входили каски и бронежилеты. Бронирование кабины заключалось в бронестекле, бронировании сидений экипажа, бронеплитах по бортам кабины и капотах двигателей.

Из-за неготовности комплекса вооружения «Штурм» было принято решение на первых машинах установить комплекс К4В вертолёта Ми-4 — ракеты «Фаланга-М» с ручной системой наведения и пулемётной установкой НУВ-1 с пулемётом А-12,7, четыре балочных держателя под НУР или свободнопадающие бомбы.

Заводские испытания начались 15 сентября 1969 года (лётчик-испытатель Г. В. Алфёров). Сразу же началась постройка опытной серии из десяти вертолётов. В конце 1970 года две машины доработали — для улучшения устойчивости на скоростях более 200 км/ч на вертолёт установили крыло с отрицательным V−12 градусов и удлинённую кабину. Первые серийные вертолёты Ми-24А (изделие «245»), выполненные в таком виде и оборудованные комплексом «Фаланга-М» поступили для опытной эксплуатации в войска.
Ми-24А строились заводом в городе Арсеньев. Было изготовлено почти 250 машин, которые поступили на вооружение формируемых структур армейской авиации, в отдельные вертолётные полки СА общевойсковых армий и десантно-штурмовых бригад. На базе Ми-24А была разработана учебная модификация Ми-24У (изд. «244») с полноценным двойным управлением.
Ми-24Б (изд.«241») получил новую пулемётную установку УСПУ-24 с пулемётом ЯкБ-12,7 (4500 выс/мин), ракетный комплекс «Фаланга-П». Но доводка вертолёта была приостановлена и произведены принципиальные изменения — кабина переделана в тандемную, хвостовой винт с редуктором установлены от Ми-14 — винт из толкающего стал тянущим, что резко повысило эффективность путевого управления. Вертолёт получил название «Ми-24В», или изделие «242». Но из-за недоведённости комплекса «Штурм» вертолёты с новой кабиной пришлось оборудовать по типу Ми-24Б, и этот «промежуточный вариант» пошёл в серию под обозначением Ми-24Д (изделие «246»). Литеру «Г» на всякий случай решили не использовать… На доводку Ми-24В ушло 8 лет. В 1976 году вертолёт официально был принят на вооружение и строился самой массовой серией.

Таким образом, к 1973 году сложился облик вертолёта, широко известного во всём мире.
