Конструктивные отличия
В носовой части корпуса размещено отделение управления, за ним — двухместная башня с основным вооружением, в которой размещаются командир машины и наводчик.
За башней находится отделение на трех десантников, которые могут спешиваться через кормовой люк. Десантное отделение имеет бортовые амбразуры и смотровые приборы для стрельбы из личного оружия.
В корме расположено моторно-трансмиссионное отделение, в котором установлен двигатель малой высоты, система охлаждения которого размещена в бортовых отсеках.
В связи с почти полной идентичностью шасси БМП-3 и БМД-3, БМД-4 с унифицированной башней трудно отличить от своих предшественников.—
—ВИДЕО—

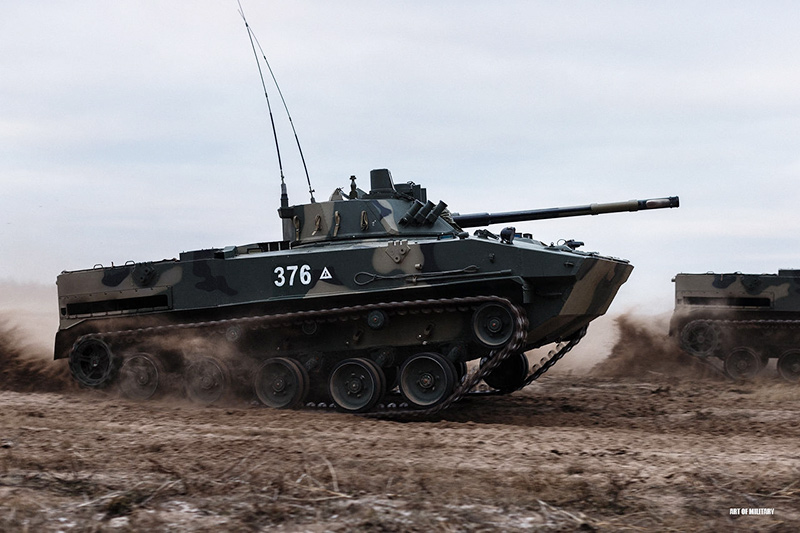

Тактико-технические характеристики БМД-4М
Экипаж, чел.: 3 Десант, чел.: 5 Годы производства: с 2004
Вес БМД-4М
— 13,6 тонн
Размеры БМД-4М
— Длина корпуса, мм: 6000 — Длина с пушкой вперёд, мм: 6780 — Ширина корпуса, мм: 3256 — Высота, мм: 2227 — База, мм: 3323 — Колея, мм: 2700 — Клиренс, мм: 100…500
Броня БМД-4М
— Тип брони: противопульная
Вооружение БМД-4М
— Калибр и марка пушки: 1 х 100-мм 2А70; 1 х 30-мм 2А72 — Тип пушки: 100-мм нарезное полуавтоматическое орудие-пусковая установка; 30-мм нарезная малокалиберная автоматическая пушка — Боекомплект пушки: 38 для 2А70; 464 для 2А72 — Дальность стрельбы, км: до 4 — Прицелы: перископический, панорама командира, ППБ-1/2 — Пулемёты: 1 х 7,62-мм ПКТМ
Двигатель БМД-4М
— Тип двигателя: 2В-06-2 — Мощность двигателя, л. с.: 450
Скорость БМД-4М
— Скорость по шоссе, км/ч: 67,5 — Скорость по пересечённой местности, км/ч: 10 на плаву
— Запас хода по шоссе, км: 500 — Запас хода по пересечённой местности, км: 350 — Удельная мощность, л. с./т: 33 — Тип подвески: независимая, индивидуальная пневматическая — Удельное давление на грунт, кг/см²: 0,45 — Преодолеваемый подъём, град.: 35 — Преодолеваемая стенка, м: 0,7 — Преодолеваемый ров, м: 2,0 — Преодолеваемый брод, м: плавает
Показательный «Штурм»
Поскольку тягач создавался для транспортировки артиллерийских орудий, расчетов и боезапаса, то у МТЛБ огневой мощи, собственно говоря, нет – штатный пулемет предназначен для самообороны. Однако возможна установка любого вооружения, начиная с крупнокалиберных пулеметов, ПТРК, ЗРК и заканчивая артиллерийскими комплексами калибра 120 мм. Стоит отметить, что для этого существует четыре основных варианта: в башне, вынесенное в необитаемом модуле либо легкосъемное, буксируемое.
Станция наземной артиллерийской разведки СНАР-10 «Леопард»
Рассмотрим данные возможности применительно к организационно-штатной структуре мотострелкового батальона. В пехоте широкий выбор оружия – начиная с калибра 12,7 миллиметра и заканчивая 40 миллиметрами. Кроме того, вполне возможна установка башни с вооружением от БМП-1. Хотя на современном этапе она считается устаревшей, их очень много в арсеналах ВС РФ и армий других стран. Целесообразен и вариант с оснащением МТЛБ башней БМД-2 с 30-мм автоматической пушкой. Как вынесенное вооружение приемлемы 23- и 30-мм пушки. «Мотолыги» с таким «обвесом» давно прошли испытания и состоят на вооружении многих иностранных армий.
Кроме того, необходимо оценить установку на МТЛБ и МТЛБУ башни с вооружением от БМП-2, тем более что массогабаритные показатели позволяют провести такое переоснащение. Например, в Болгарии на шасси МТЛБУ «посадили» двухместную башню с 23- и 30-мм пушками. Не стоит забывать и о БМП-3. В Российской армии этих машин сравнительно мало, но в зарубежных ВС их насчитывается более 700. Если для стандартной «мотолыги» башня БМП чрезмерно тяжела, то для установки на МТЛБУ вполне подойдет. В итоге реновированный тягач становится действительно многоцелевым.
Станция засечки ядерных взрывов
Широк выбор оружия для противотанковых подразделений: по большому счету на МТЛБ возможно установить любой ПТРК как отечественного производства, так и иностранного, например комплекс 9П148 на базе БРДМ-2. Довольно долго на вооружении ВС РФ находится ПТРК «Штурм-С» в модульном исполнении и оснащенный ПТУР со сверхзвуковой скоростью полета. Машина хорошо себя зарекомендовала. Это яркий пример размещения ПТРК на шасси МТЛБ.
Боевая машина ПТРК 9К114 «Штурм-С»
Для экспорта в страны с ограниченным бюджетом можно укомплектовать тягач с 107-мм безоткатным орудием Б-11 в качестве легкосъемного, при этом повысится его мобильность. А чтобы установка получила высокие огневые возможности, имеет смысл приспособить 100-мм противотанковые ракеты «Басня» и аналогичные для запуска из БЗО Б-11. В этом случае в боекомплекте могут появиться не только кумулятивные и осколочные выстрелы, но и управляемые ракеты. Огневые возможности машины приблизятся к потенциалу БМП-3.
Думается, есть необходимость проработать вариант установки на шасси «мотолыги» башни САУ 2С25 «Спрут» с целью получения разновидности легкого плавающего танка.
История создания
| 1968 год | Первым транспортом является БМД-1. Он стал первым видами транспорта с броней, которые действительно можно было высаживать на парашютах. Конечно, это открывало удивительный простор для тактического размаха. В глубоком тылу у противника внезапно могло оказаться несколько десятков великолепно вооруженных боевых машин с хорошо обученными бойцами, которые могли нанести серьезныё ущерб, пойдя на прорыв при соединении с атакой со стороны нашей армии или же просто ударив в тыл, нарушая планы противника БМД-1 |
| 1985 год | Замена БМД-1 на БМД-2 БМД-2 |
| 1990 год | Появление БМД-3 БМД-3 |
| 31 декабря 2004 года | БМД-4 принята в состав вооруженных сил России БМД-4 |
| Август 2005 года | В расположение 137-го гвардейского парашютно-десантного полка поступила первая партия БМД-4 |
| 21 марта 2008 года | На испытательном полигоне Курганмашзавода был продемонстрирован модернизированный вариант машины — БМД-4М |
| Апрель 2010 года | На пресс-конференции заместитель министра обороны В.А.Поповкин заявил, что БМД-4М, кроме партии для испытаний в ВДВ не поступали и поступать не будут |
| 15 февраля 2012 года | Начальник Генерального штаба ВС России генерал армии Н.Е.Макаров заявил СМИ: «БМД-4 — это версия БМП-4М, характеристики которой устарели: нет никакой защиты, опять всё наверху, а стоит она дороже танка. Мы на эту машину как не смотрели, так и не смотрим» |
| 8 августа 2012 года | Первый заместитель министра обороны РФ Александр Сухоруков объявил что характеристики БМД-4М признаны удовлетворительными, и машины будет закупаться военным ведомством. Причиной стало, по его словам, несоответствие требований по пулепробиваемости и минной защиты |
| 8 октября 2012 года | В СМИ командующий ВДВ Владимир Шаманов заявил, что поставки БМД-4М в войска должны быть возобновлены. Ранее в войска планировалось поставить более 1000 БМД-4М, но Генеральный Штаб отказался от данного образца техники с указанием на слабую броню и защиту от мин |
| 8 декабря 2012 года | В прессе появилось заявление командира 31-й гвардейской отдельной десантно-штурмовой бригады ВДВ полковника Геннадия Анашкина, который сообщил, что БМД-4М принята на вооружение |
| 31 января 2013 года | Командующий ВДВ Владимир Шаманов заявил, что планируется провести совещание с руководством Курганмашзавода о корректировке ТТЗ на БМД-4М и для проведения испытаний к лету 2013 г. ВДВ планируют получить 10 БМД-4М. К концу года планируется завершить государственные испытания |
| 23 апреля 2013 года | В СМИ появилась информация о том, что количество поставляемых БМД-4М будет сокращено до 7 штук в связи с ростом стоимости каждой машины почти на 20 млн.руб — это вызвано переносом производства шасси на «Курганмашзавод». Так же сообщается, что в 2014 году в ВДВ должны поступить 70 БМД-4М и БТР «Ракушка» |
| Июль 2014 года | Войсковые испытания 10 единиц БМД-4М начаты ВДВ ВС России .В Рязанской области провели успешную выброску из военно-транспортного самолета (ВТС) Ил-76 сразу двух единиц БМД-4М на новой усовершенствованной парашютной бесплатформенной системе «Бахча-У-ПДС» (11-купольная парашютная система, площадь каждого купола которой составляет 350 кв. м) и один бронетранспортер БТР-Д на парашютной платформе П-7. Над площадкой приземления «Житово» в Рязанской области, ВТС Ил-76 произвел выброску военной техники способом ЦУГ, который позволяет сократить длину площадки десантирования в 1,5 раза |
| 3 марта 2015 года | Первая серийная партия в 12 БМД-4М передана воздушно-десантным войскам Западного военного округа |
| Январь 2016 года | 17 единиц БМД-4М были переданы в Рязанское высшее воздушно-десантное командное училище и его учебный центр |
| Апрель-сентябрь 2016 года | Два батальонных комплекта БМД-4М (62 ед.) были переданы 137-му гвардейскому парашютно-десантному полку 106-й гвардейской воздушно-десантной дивизии Воздушно-десантных войск России |
| Январь 2017 года | 242-й Учебный центр ВДВ в Омске получил ротный комплект БМД-4М в количестве 10 единиц |
| Апрель 2017 года | Один батальонный комплект БМД-4М (31 ед.) получила 31-й отдельная гвардейская десантно-штурмовая бригада в Ульяновске |
| 1 августа 2017 года | 31-й отдельная гвардейская десантно-штурмовая бригада в Ульяновске получила еще один батальонный комплект (31 машину) |
| 6 февраля 2018 года | 31 боевую машину получил 104-й десантно-штурмовой полк в Черёхе — 76-я ДШД |
БМД 100 в боевых условиях
МТЛБ | Главная передача
Трансмиссия вездехода МТЛБ состоит из главной передачи, сцепления, карданного вала и бортовых передач. Главная передача МТЛБ служит для изменения тягового усилия на ведущих колесах, для изменения скорости движения вездехода, а также для поворота транспортера.Главная передача МТЛБ двухпоточная, механическая, состоит из конической пары, коробки передач и двух планетарно-фрикционных механизмов поворота, смонтированных в одном картере.
Вездеход МТЛБ оснащен цельнометаллической кабиной на 3-х человек, закрытым кузовом, где могут расположиться до 10-ти человек, а также для перевозки груза.
В передней части вездехода МТЛБ расположены трансмиссия, органы управления. Отделение управления отделено от трансмиссии перегородкой. В отделении управления установлены механизмы управления и два сиденья.Сиденье механика -водителя расположено между главной передачей и двигателей с левой стороны от центрального карданного вала. Сиденье регулируется по длине, высоте и углу наклона спинки.
В средней части вездехода МТЛБ в специальной отделении размещен двигатель со всеми его агрегатами и системами.
Задняя часть корпуса используется для размещения и перевозки людей и груза. Отделение двигателя отделено от кабины и пассажирского отсека теплошумоизоляционными перегородками.
Для сообщения кабины водителя и грузовой платформы с правой стороны от двигателя имеется проход, в котором размещены два откдных сиденья.

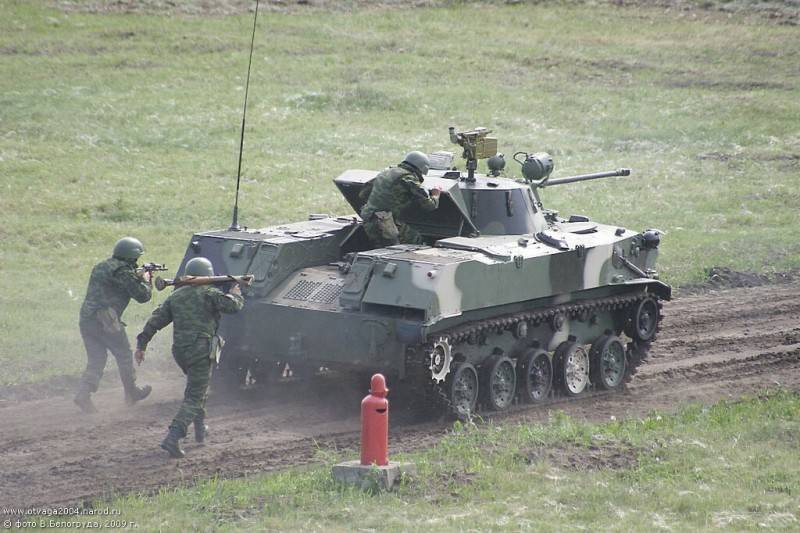

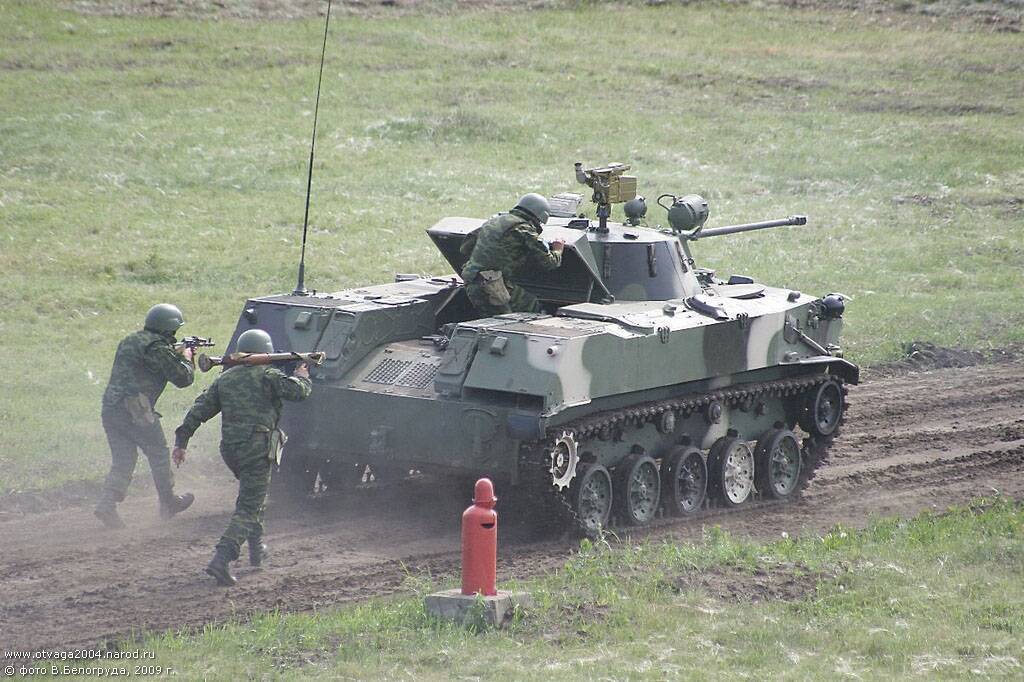

БМД-2 – видео
https://youtube.com/watch?v=FmkBCdBAc5A
Боевое использование БМД-1 показало слабые стороны этой машины, в частности недостаточно мощный комплекс вооружения, не эффективный в борьбе с легкими бронированными машинами неприятеля на расстояниях, превышающих 500 м. С целью усиления вооружения была разработана новая одноместная башня, заменившая старую башню на БМД-1. В 1985 г. машину приняли на вооружение под индексом БМД-2 и стали серийно выпускать на Волгоградском тракторном заводе.
Устройство
Бронированный корпус, силовую установку, трансмиссию и ходовую часть изменения практически не затронули. БМД-2 при возросшей массе до 8 т осталась такой же быстрой и маневренной. Она способна преодолевать водные преграды вплавь и транспортироваться по воздуху военно-транспортными самолетами и вертолетами. При десантировании машины могут применяться парашютно-реактивные системы типа ПРСМ-925, посредством которых БМД-2 выбрасывается с самолета Ил-76 с высоты 500—1500 метров.В качестве основного вооружения машины выступает автоматическая 30-мм пушка 2А42 с двумя подводами питания. Скорострельность достигает 550 выстрелов в минуту. Пушка стабилизирована в двух плоскостях с помощью электрогидравлического стабилизатора вооружения 2Э36-1. Наведение орудия производится с помощью основного прицела ВПК-1-42, расположенного в крыше башни. Боекомплект пушки составляют 300 снарядов. 7,62-мм пулемет ПКТ, спаренный с орудием, имеет боекомплект 2000 патронов.
В качестве дополнительного вооружения здесь используется ПТРК. Штырь, расположенный на крыше башни, используется для того чтобы можно было смонтировать пусковую установку 9П135М. В укладке машины находятся две ПТУР 9М111 «Фагот» и одна 9М113 «Конкурс». Углы наведения установки по горизонтали равны 52°, а по вертикали колеблются от -5 до +10°. Новая башня кругового вращения позволяет наводить вооружение в вертикальной плоскости до +75°, что делает возможным поражение не только наземных, но и воздушных целей. Двухплоскостной стабилизатор обуславливает ведение прицельной стрельбы и во время движения машины. В состав вооружения БМП-2 введены зенитные ракетные комплексы «Стрела-2» или «Игла», эффективные в борьбе с воздушными средствами противника.
Слева от орудия БМД-2 находится рабочее место наводчика-оператора, в передней части корпуса — механика-водителя, справа от него — командира машины, а слева — пулеметчика. При этом в распоряжении командира и пулеметчика имеются автономные пулеметные установки. Еще три десантника располагаются позади башни у моторной перегородки. Они могут вести огонь через амбразуры с шаровыми опорами для стрельбы из личного оружия, находящиеся в бортах и крышке кормового люка, через который производится посадка и высадка десанта. В башне, слева от пушки, располагается наводчик, имеющий свой люк с крышкой, открывающейся вперед. У люка смонтированы четыре призменных прибора ТНПО-170А. Кроме того, в распоряжении наводчика находятся основной прицел, пульт управления стабилизатором, подъемный механизм пушки, а также зенитный прицел ПЗУ-5.
Вариантом БМД-2 является БМД-2К — командирская машина, оснащенная специальным оборудованием — УКВ радиостанциями, аппаратурой внутренней связи и коммутации, а также навигационной аппаратурой.
Модификации
БМД-2К — командирская боевая машина, дополнительно оснащённая радиостанцией Р-173, бензиноэлектрическим агрегатом АБ-0,5-3-П/30 и гирополукомпасом ГПК-59.
БМД-2М — модернизация, спаренная установка ПТУР «Корнет», новая СУО с тепловизионным каналом. Планируется модернизация 200 БМД-2 до данного уровня к 2017 году.
БОЕКОМПЛЕКТ:
34 выстрелов к 100 мм ОПУ 2А70, размещённых в конвейере механизма заряжания; 4 противотанковые управляемые ракеты 9М117 (9М117М); 500 патронов к 30 мм АП 2А42 (245 с ОТ и 255 с ОФС снарядом); 2000 патронов к 7,62-мм ПКТ. Общее количество целей, поражаемых одним боекомплектом, увеличено в 5-6 раз по сравнению с БМД-3, что достигается за счёт: повышения эффективности стрельбы из 30 мм автоматической пушки 2А72; повышения эффективности применения управляемого вооружения; применением 100 мм ОФ снарядов; установкой новой системы управления огнём.
Прицельный комплекс машины включает в себя:
прицел наводчика-оператора Б8К1, комбинированный дневной, ночной с независимой 2-х плоскостной стабилизацией поля зрения, встроенными тепловизионным дальномерным каналами и каналом управления ПТУР и автоматом сопровождения цели. Обеспечивает эффективную стрельбу днём и с тепловизором ночью, в неблагоприятных метеоусловиях, условиях задымлённости и запылённости, а так же при воздействии организованных оптических помех; прицел командира Б8К2 панорамический, с независимой 2-х плоскостной стабилизацией поля зрения, с дневным, ночным, теле-визионным и дальномерным каналами. Обеспечивает поиск и опознавание целей днём и ночью, стабилизацию поля зрения в двух плоскостях, стрельбу всеми видами боеприпасов, за исключением управляемых ракет, измерение дальности, выверку прицела с оружием целеуказание наводчику, переброс линии визирования, а так же отображение служебной информации с прицела наводчика (тепловизора) на экране видеосмотрового устройства.
