ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Первые испытания

Пробные запуски начали проводить в конце 59-го года. В ходе них были обнаружены первые недочеты и ошибки в разработке — при отделении ракеты от стартовой установки, последняя разрушалась и моментально приходила в негодность. Но, впрочем, это никого не огорчило и не раздосадовало — испытательные работы только начались, и проводились они как раз для выявления таких оплошностей. Каждый продолжил делать свое дело.

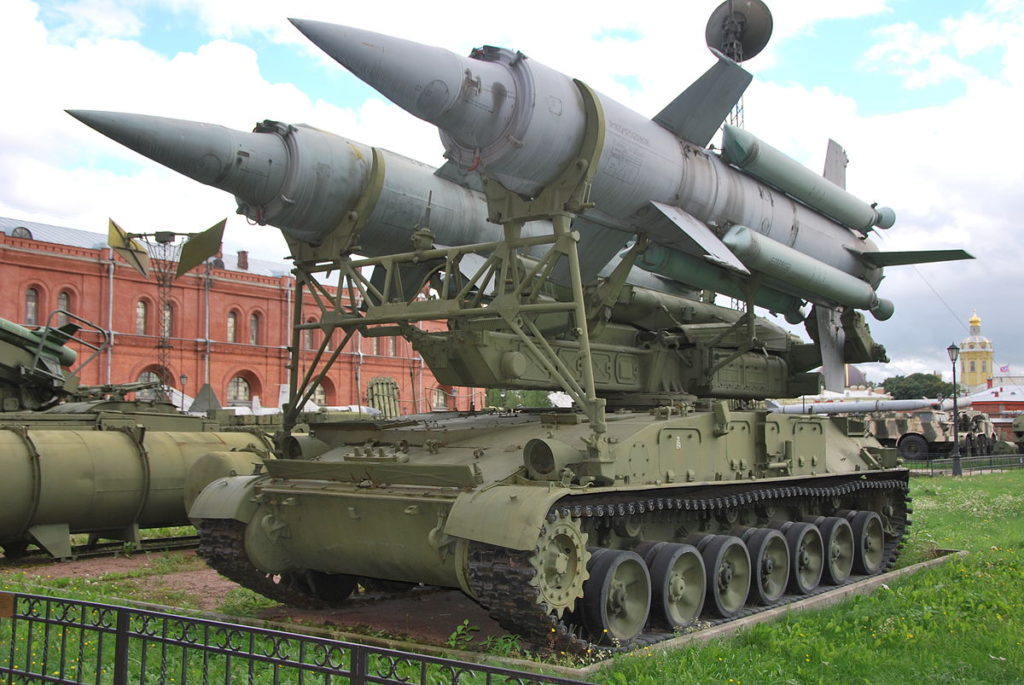

Зенитно-ракетная установка «Круг»

К концу 1960-го года было проведено 24-и запуска ракет. Только половина из них были признаны более-менее удачными, в остальных случаях либо ракета разрушилась в полете, либо же она просто упала на землю, пролетев несколько сот метров.

Мнение эксперта
Исаак Якович Зельдер
Советский астрофизик, физохимик, доктор физико-математических наук, Академик АН СССР, конструктор, инженер. Герой Социалистического труда СССР.

Правительство СССР сочло такие результаты неудовлетворительными, поэтому в августе 61-го была собрана экспертная комиссия, которая вынесла свои рекомендации по улучшению и доработке пусковых ракет.

Устройство комплекса 9К37

Для обеспечения работоспособности комплекса, в его состав включено четыре вида машин. Имеются придаваемые технические средства, для которых используются шасси Урал-43203 и ЗИЛ-131. Основная же масса рассматриваемых систем базируется на гусеничном ходу. Однако некоторые варианты установок оснащались колесным ходом.

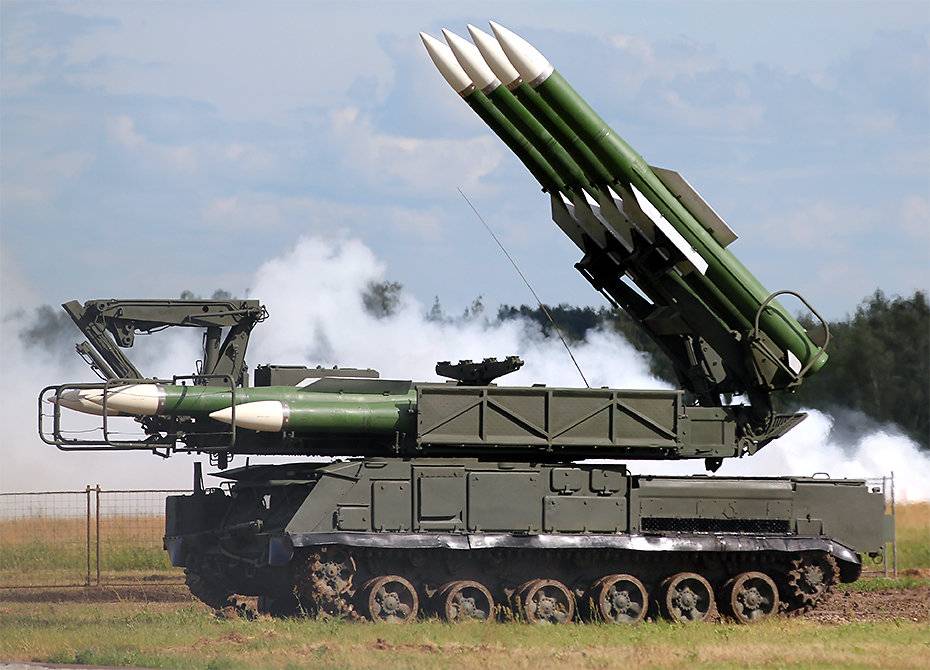

Пуско-заряжающая установка

Боевые средства комплекса следующие:

1. Один командный пункт, координирующий действия всей группы;
2. Станция обнаружения целей, которая не только выявляет потенциального противника, но опознает его принадлежность и передает полученные данные командному пункту;
3. Самоходная огневая установка, которая обеспечивает уничтожение противника в определенном секторе в стационарном положении либо автономно. В процессе работы обнаруживает цели, определяет принадлежность угрозы, ее захват и обстрел;
4. Пуско-заряжающая установка, способная осуществлять пуск снарядов, а также загрузку дополнительного возимого боекомплекта. Машины этого типа поступают в формирования из расчета 3 на 2 СОУ.

Командный пункт обозначается индексом 9С470, он способен осуществлять связь одновременно с шестью установками, одной системой обнаружения целей и получать задачи от вышестоящего командования.

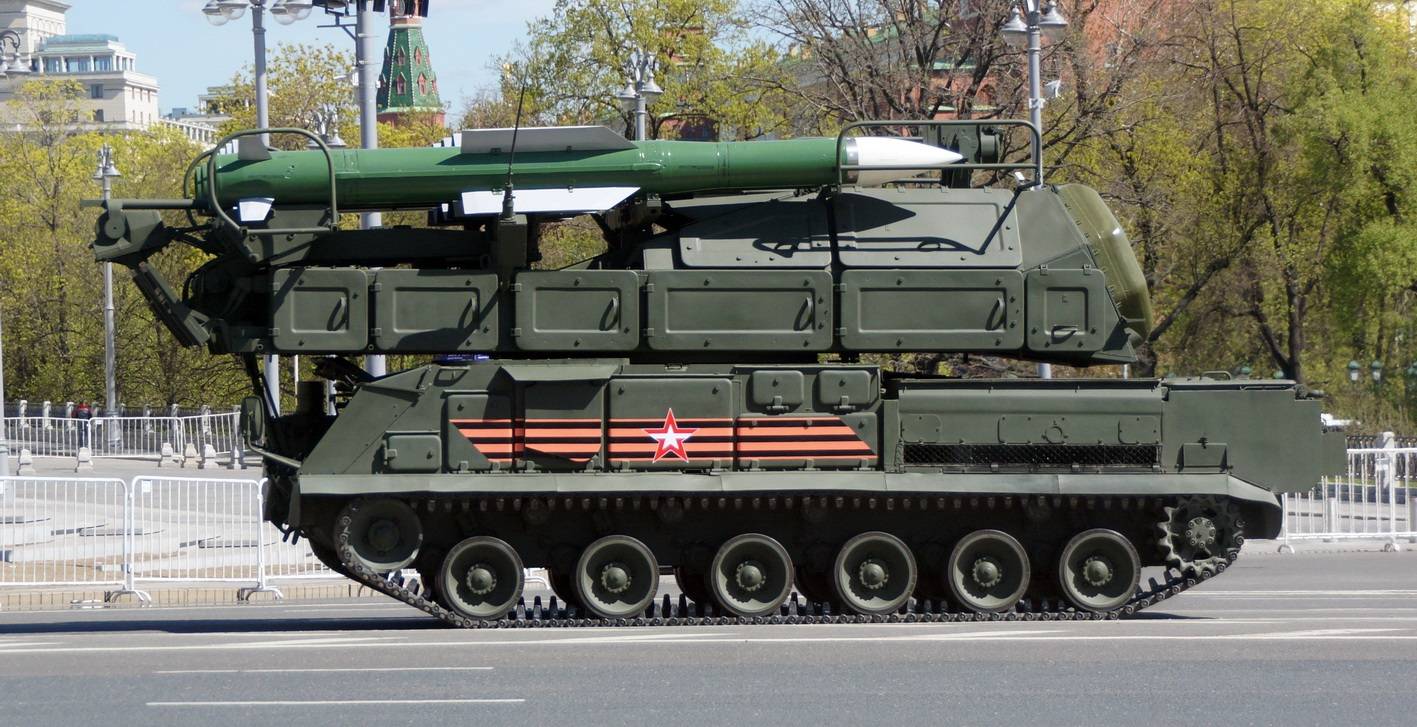

М3 на параде

Станция обнаружения 9С18 представляет собой трехкоординатную РЛС, работающую в сантиметровом диапазоне. Обнаружить потенциального противника она способна за 160 км, обзор пространства ведется в регулярном или секторном режиме.

«Морская душа» новобранца пехоты

…Вынырнувший из низко нависших туч ударный беспилотник поджигает первую боевую машину, второй – замыкающую. На застывшую колонну бронетехники обрушивается шквал огня. Вражеские вертолёты расстреливают потерявшее мобильность подразделение с безопасных для себя высоты и расстояния. Ответный огонь штатным вооружением БМП и БТР бесполезен…

mil.ru
ЗРК «Гибка-С» на марше.

Такой сценарий в современной войне может стать типовым, стандартным для уничтожения выдвигающихся к месту назначения воинских колонн. Попробуй атаковать мотострелков, танкистов, артиллеристов с воздуха в местах дислокации или в оборудованных опорных пунктах: везде нападающие летательные аппараты встретят огнём силы и средства войсковой ПВО. «Слабое звено» – марши. А их, как считают военные теоретики, в современной высокоманёвренной войне может быть очень много. Отличный комплекс «Тор» для сопровождения каждого батальона или отдельной роты отправлять – слишком расточительно и накладно из-за дороговизны его высокоточных ракет. Зенитный ракетно-пушечный комплекс (ЗРПК) «Панцирь» сейчас конструкторы «учат» стрелять на ходу, но лучше он «работает» с оборудованных позиций.

Для решения насущной проблемы прикрытия частей и подразделений Сухопутных войск было решено «осухопутить» удачную «мухобойку» Военно-Морского флота. Разработанный специалистами входящего в состав концерна ПВО «Алмаз-Антей» Морского научно-исследовательского института радиоэлектроники «Альтаир» ЗРК 3М-47 зарекомендовал себя на военном флоте отлично. Комплекс управляемого вооружения (КУВ) «Гибка» установлен, например, на малых артиллерийских кораблях «Астрахань» и «Волгодонск», на большом противолодочном корабле «Вице-адмирал Кулаков».

wikimedia.org
ЗРК 3М-47 «Гибка» на большом противолодочном корабле «Вице-адмирал Кулаков».

Теперь его решено применить в составе войсковой ПВО на земле.

На вооружении российских ПВО СВ стоят современные комплексы С-300В4, «Бук-МЗ», «Тор-М2», «Панцирь-С» и другие. В 2020 году доля современной техники в войсковой ПВО должна вырасти до 70 процентов.

Средства обнаружения и наведения

Вариант 1: 1РС1-1Е

Мобильная твердотельная трехкоординатная радиолокационная станция обнаружения и целеуказания 1РС1-1Е с фазированной антенной решеткой малых и средних высот сантиметрового диапазона, предназначена для обнаружения и выдачи целеуказания по современным средствам воздушного нападения в составе зенитного ракетно-пушечного комплекса «Панцирь-С1».

Разработчиком РЛС 1РС1-1Е является ОАО «ВНИИРТ», г.Москва.

Вариант 2: РЛМ СОЦ S-диапазона

Благодаря совместным усилиям группе компаний холдинга “Высокоточные комплексы”, были проведены работы по модернизации ЗРПК или ЗРАК “Панцирь-С1”. Имея модульный принцип, специалистами КБП (Конструкторское Бюро Приборостроения, г. Тула) и ЦКБА (Центральное конструкторское бюро аппаратостроения, г. Тула) была разработана модификация комплекса с новейшим радиолокационным модулем именуемый как “станция сопровождения цели”, работающая в S-диапазоне.

Сравнительные характеристики станций обнаружения целей. Фактические данные по результатам испытаний (ОАО «ВНИИРТ»)

Наименование характеристики
РЛМ СОЦ S-диапазона (ЦКБА)
1РС1-1Е (ВНИИРТ)
Зона обзора по азимуту (электромеханическое сканирование, поворот):
360°
0-360°
Зона обзора по углу места (электронное сканирование):
60°; 26-82°
0-60°; 26-82°
Количество обрабатываемых целей:
более 40
50
Дальность обнаружения целей (с ЭПР 2 кв.м)
45 км
45 км
Диапазон радиальных скоростей обнаруженных целей:
30-1200 м/с
30-1200 м/с

РЛС сопровождения

РЛС сопровождения цели и наведения ракеты с ФАР миллиметрового и сантиметрового диапазонов 1РС2 / 1РС2-1Е “Шлем”( НПО “Фазотрон”); производитель – ОАО РАТЕП.

• Углы обзора по азимуту – 45 град
• Углы обзора по углу места – 45 град
• Число одновременно сопровождаемых целей – до 3 шт
• Число одновременно сопровождаемых ЗУР – до 4 шт
• Система управления ЗУР радиокомандная – радиокомандная с ИК- и радиопеленгацией
• Работа в движении – обеспечивается
• Дальность сопровождения:
  • 14.5 км (высокоскоростная малоразмерная мишень в ходе испытаний на полигоне Капустин Яр)
  • 23 км (малоразмерная мишень Е95 в ходе испытаний на полигоне Капустин Яр)
  • 25 км (вертолет Ми-8 в ходе испытаний на полигоне Капустин Яр)
  • 24-30 км (цель с ЭПР 2 кв.м по разным данным)
  • 34 км (МиГ-29 в ходе испытаний на полигоне Капустин Яр)

Многофункциональная радиолокационная станция 1РС2-1Е на ЗРПК “Панцирь-1С” Фото с сайта http://dokwar.ru

Оптический автономный пост

Оптический автономный пост (АОП) состоит из оптико-электронного комплекса с тепловизионным длинноволновым приемников (ИК-пеленгатор). Назначение приемников – допоиск цели по данным целеуказания РЛС обнаружения, определение угловых координат цели и ЗУР. Всесуточное применение, автоматическая юстировка целевого и ракетного каналов, канал пеленгации ЗУР с кодированным лазерным ответчиком на ЗУР.

• Тип приводов наведения – безредукторные на моментных двигателях
• Каналы – оптический, ИК, тепловизионный
• Режимы работы – автоматический, ручной
• Углы обзора:
  • по азимуту – +-90 град (360 град с учетом вращения башни боевого модуля)
  • по углу места – от -5 до +82 град.

• Скорость наведения максимальная – не менее 100 град/с
• Максимальное ускорение наведения – не менее 170 град/с2
• Дальность – 16-18 км (по разным данным)

ТТХ тепловизионного канала:

• Диапазон спектральной чувствительности – 3-5 мкм
• Угловое поле зрения:
  • широкое – 4.17 х 6.25 град
  • узкое – 0.87 х 1.3 град

• Дальность автосопровождения (при МДВ 10 км):
  • самолета типа F-16 – 17-26 км
  • ракеты типа Harm – 13-15 км
  • ракеты типа ALCM – 11-14 км
  • УАБ типа “Уоллай” – 10 км

Точность – 0,05 мрад

ТТХ ИК-пеленгатора ЗУР:

• Диапазон спектральной чувствительности – 0,77-0,91 мкм
• Широкое угловое поле зрения по горизонтали – -2.5 .. + 2.5 град
• Узкое угловое поле зрения по горизонтали – -0.4 .. + 0.4 град
• Широкое угловое поле зрения по вертикали –1.0 .. + 4.0 град
• Узкое угловое поле зрения по вертикали – -0.3 .. + 0.6 град
• Точность определения координат лазерного ответчика ЗУР – широкое поле – 2 мрад
• Точность определения координат лазерного ответчика ЗУР – узкое поле – 0,05 мрад

Центральный вычислительный комплекс

Центральный вычислительный комплекс предназначен для цифровой обработки поступивших сигналов и автосопровождения целей. Одновременно возможно сопровождение по две цели на радиолокационные и оптико-электронные каналы. Обеспечение стрельбы по цели двумя ЗУР. Максимальная скорость захвата воздушных объектов до 10 единиц в минуту.

На упрощенной версии ЗРПК “Панцирь” / “Панцирь-МЭ” (для экспорта) вместо РЛС сопровождения и наведения установлена оптико-электронная система обнаружения и сопровождения целей.

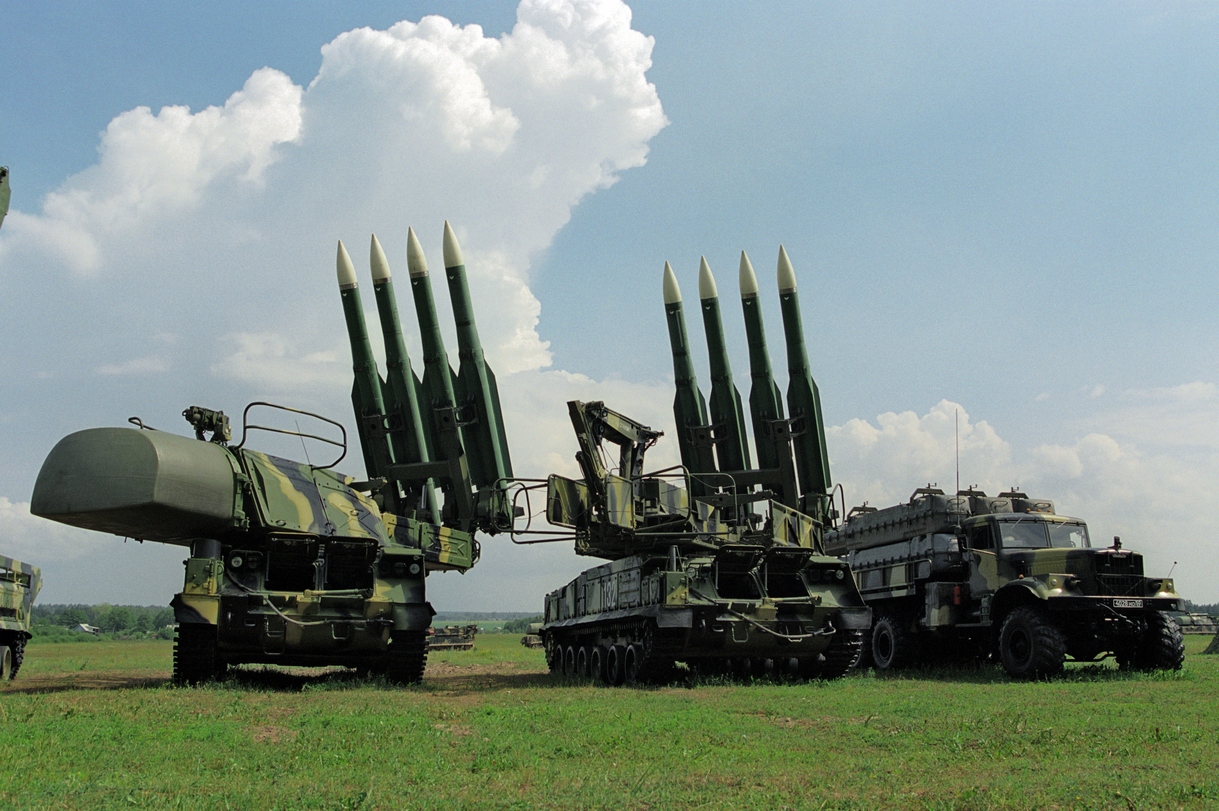

Принцип работы ракетного комплекса «Бук»

Характеристики комплекса позволяют эффективно бороться с различными воздушными целями, скорость которых не превышает 830 м/с, осуществляющими маневрирование с перегрузками до 12 единиц. Считалось, что бороться машина сможет даже с баллистическими ракетами «Ланс».

При разработке предполагалось добиться двукратного повышения эффективности работы существующих систем ПВО за счет увеличения канальности при работе с аэродинамическими целями. Необходимой частью работы была автоматизация процессов, начиная с обнаружения потенциального противника и заканчивая его уничтожением.

Комплекс на учениях

В каждую батарею полка «Кубов-М3» предполагалось добавить инновационную установку, что при минимальных затратах позволяло увеличить возможности подразделения в разы. Расход средств на модернизацию составил не более 30% от изначальных вложений на формирование, но количество каналов удваивалось (увеличение до 10), количество ЗУР, готовых к выполнению боевых задач возрастало на четверть – до 75.

https://youtube.com/watch?v=l115fJpCIfc

Стоит отметить, что по итогам испытания систем удалось получить следующие характеристики:

• в автономном режиме самолеты на трехкилометровой высоте удавалось засечь на 65-77 километрах;
• низколетящие цели (30-100 м) удавалось засечь с 32-41 км;
• вертолеты засекались с 21-35 км;
• в централизованном режиме установка разведки/наведения не позволяла в полной мере проявить потенциал комплекса, поэтому самолеты на высоте 3-7 км удавалось обнаружить только на дальности 44 км;
• в аналогичных условиях низколетящие летательные аппараты засекались с 21-28 км.

Обработка целей системой в автономном режиме занимает не более 27 секунд, вероятность поражения цели одним снарядом достигала 70-93 процентов. Одновременно рассматриваемые средства могли уничтожить до шести вражеских объектов. Причем разработанные ракеты способны эффективно работать не только по авиации противника и ударным средствам, но и по надводным и наземным объектам.

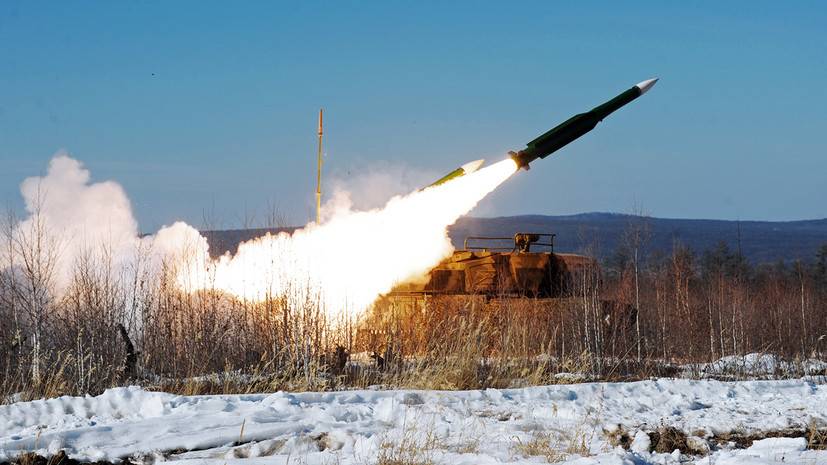

Выстрел из Бука

Метод наведения комбинированный: при выходе на траекторию полета — инерциальный метод, с командного пункта или самой установки проводится корректировка. На финальном этапе, непосредственно перед уничтожением цели задействуется полуактивный режим с использованием автоматики.

Последние два варианта стало возможным уничтожать благодаря лазерному дальномеру, который появился на войсковой модификации М1-2. Обрабатывать можно объекты с выключенным излучением СВЧ, что положительно сказалось на живучести всей системы, ее скрытности от противника, а также защищенности от помех. На борьбу с помехами направлен режим координатной поддержки, внедренный в указанной модификации.

Эффективность установки в ее высокой мобильности: на развертывание из походного положения в боевое требуется всего 5 минут. Передвигается система на специально разработанных гусеничных шасси, есть варианты с колесной базой. В первом варианте по шоссе и пересеченной местности машина развивает до 65 км/ч, запас топливных баков позволяет пройти маршем до 500 км и еще сохранить необходимый объем для работы в течение двух часов.

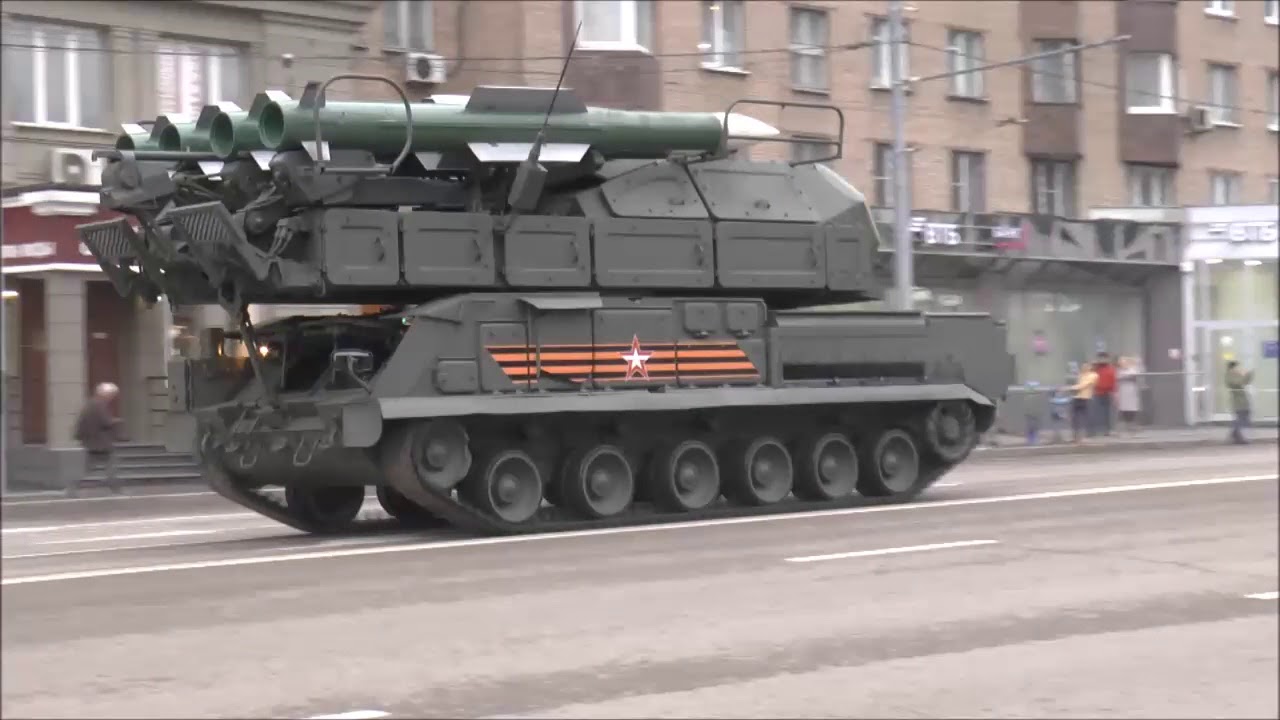

Комплекс на улицах столицы

Комплекс для слаженной работы оснащается следующими средствами:

• Связь – формируется канал бесперебойного приема/передачи информации;
• Системы ориентирования/навигации, за минимальный срок формируется привязка к местности;
• Оборудование для автономного питания всего комплекса;
• Аппаратура для обеспечения защиты и жизни в условиях применения ядерного или химического оружия.

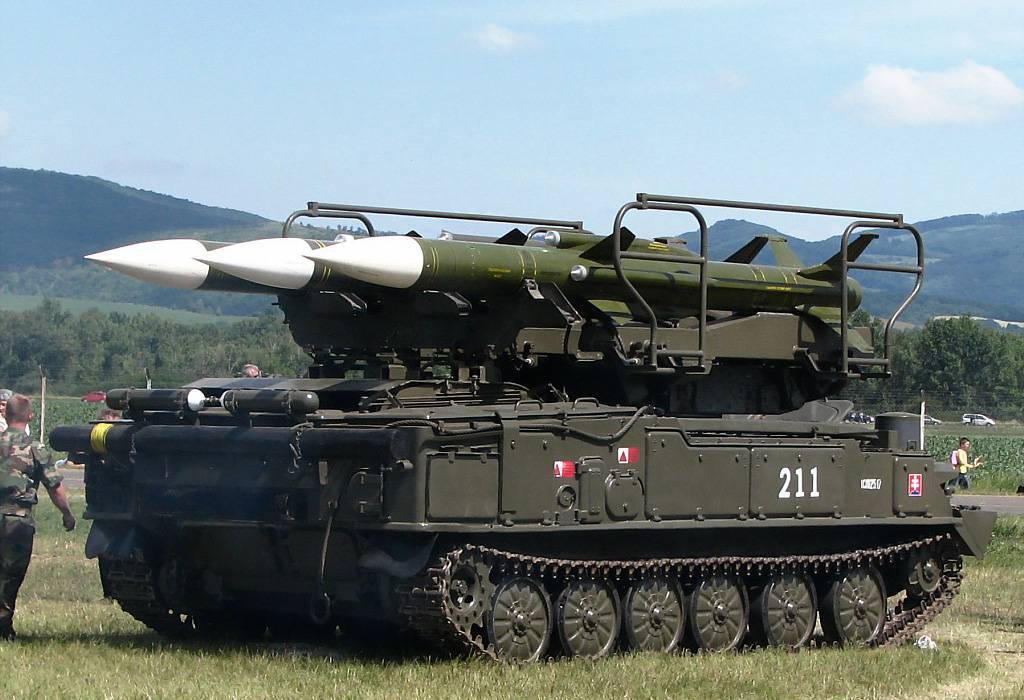

Модификации ЗРК Куб

2К12Е «Квадрат»

Экспортная модификация комплекса 2К12 «Куб». Создана в 1971 году. Основными отличиями от базового варианта является изменённая система распознавания государственной принадлежности целей, изменённый уровень помехозащищённости и возможность работы в тропических условиях.

2К12М «Куб-М»

После принятия на вооружение ЗРК 2К12, началась работа по его модернизации. В 1968 году был разработан комплекс 2К12М «Куб-М». Модернизированный комплекс имел возможность поражения целей маневрирующих с перегрузками до 5—6 g. Нижняя граница поражения была уменьшена со 100 до 50 метров, а дальность поражения была увеличена на 20 % благодаря усовершенствованию излучателя.

2К12М1 «Куб-М1»

В январе 1973 года был принят на вооружение модернизированный комплекс 2К12М1 «Куб-М1». В результате доработок были расширены границы зоны поражения целей, улучшена защищённость головки самонаведения от помех, работное время уменьшено приблизительно на 5 секунд, улучшена надёжность всех средств комплекса, а также предусмотрена прерывистая работа РЛС СУРН 1С91 для противодействия противорадиолокационным ракетам типа AGM-45 Shrike.

2К12М3 «Куб-М3»

В 1974—1975 гг. была проведена дальнейшая модернизация комплекса 2К12. В конце 1976 года на вооружение поступил ЗРК 2К12М3 «Куб-М3». По сравнению с предыдущими вариантами 2К12М3 имел расширенные границы зоны поражения, появилась возможность вести стрельбу «вдогон» по целям со скоростями до 300 м/с, средняя скорость полёта ЗУР увеличена до 700 м/с, появилась возможность поражения самолётов маневрирующих с перегрузками до 8 g, улучшена помехозащищённость головки самонаведения, ближняя граница зоны поражения уменьшена, вероятность поражения целей увеличена на 10—15 %.

2К12М3С «Куб-М3С»

В 1970-е годы активно велись разработки в области радиоэлектронной борьбы. Советские разработки эффективно противодействовали иностранным ЗРК типа MIM-23 Hawk. В целях снижения восприимчивости 2К12 к подобным средствам потенциального противника, была разработана модификация 2К12М3С. Новая модификация имела защиту от средств радиоэлектронной борьбы типа «Смальта». В 1979 году комплекс 2К12М3С был принят на вооружение.

2К12М3А «Куб-М3А»

Последняя модернизация комплекса 2К12 была проведена в 1981 году. В комплексе использовалась новая модифицированная ракета 3М9М4 с массой боевой части в 70 кг, однако, комплекс на вооружение принят не был. Основной причиной отказа от 2К12М3А стало принятие на вооружение нового более перспективного комплекса 9К37 «Бук».

2К12М4 «Куб-М4»

В 1972 году были начаты работы по созданию нового ЗРК 9К37 «Бук». Принять на вооружение комплекс планировалось в 1975 году, для ускорения работ, принятие на вооружение было решено разделить на два этапа. Первый этап предусматривал введение в состав комплекса 2К12 «Куб-М3» самоходной огневой установки 9А38 с ракетами 9М38 в каждую батарею. Благодаря введению СОУ 9А38 количество целевых каналов увеличилось с 5 до 10, а боеготовных ЗУР с 60 до 75. В таком виде в 1978 году на вооружение был принят ЗРК 2К12М4 «Куб-М4».

Состав батарейного комплекса 2К12М4 «Куб-М4» (9К37-1 ЗРК «Бук-1»)

– 1 × СУРН 1С91М3 (из состава ЗРК «Куб-М3»)- 4 × СПУ 2П25М3 (из состава ЗРК «Куб-М3»)- 1 × СОУ 9А38 (из состава ЗРК «Бук») с ракетами 9М38 или с ракетами 3М9М3.

В состав зенитно-ракетного полка входят 5 стартовых батарей и батарея управления, а также вспомогательные подразделения.

Историческая справка

Главной проблемой, которую требовалось решить инженерам ОКБ-2, стало создание управляемых ракет.

Исследования одна за одной преследовали неудачи. Было отклонено несколько десятков проектов. Но в итоге проведенные в декабре 1961 года первые испытания показали, что разработчики движутся в правильном направлении.

После этого начался длительный процесс отладки оборудования и подготовка к проведению полевых испытаний, которые должны был пройти в три этапа:

1. На первом шаге были проведены заводские испытания согласно инструкциям, установленным руководителем проекта В. П. Ефремовым.
2. На втором этапе проводились государственные испытания по методикам, предложенным полигоном.
3. На завершающем шаге проходили испытания серийные образцы ЗРК «Круг».

Все государственные испытания были успешно пройдены в период с 1963 по 1964 год. А 3 февраля 1965 года приказом министра обороны СССР новый комплекс «Круг» под кодом 2К11 был принят на вооружение ПВО сухопутных войск.

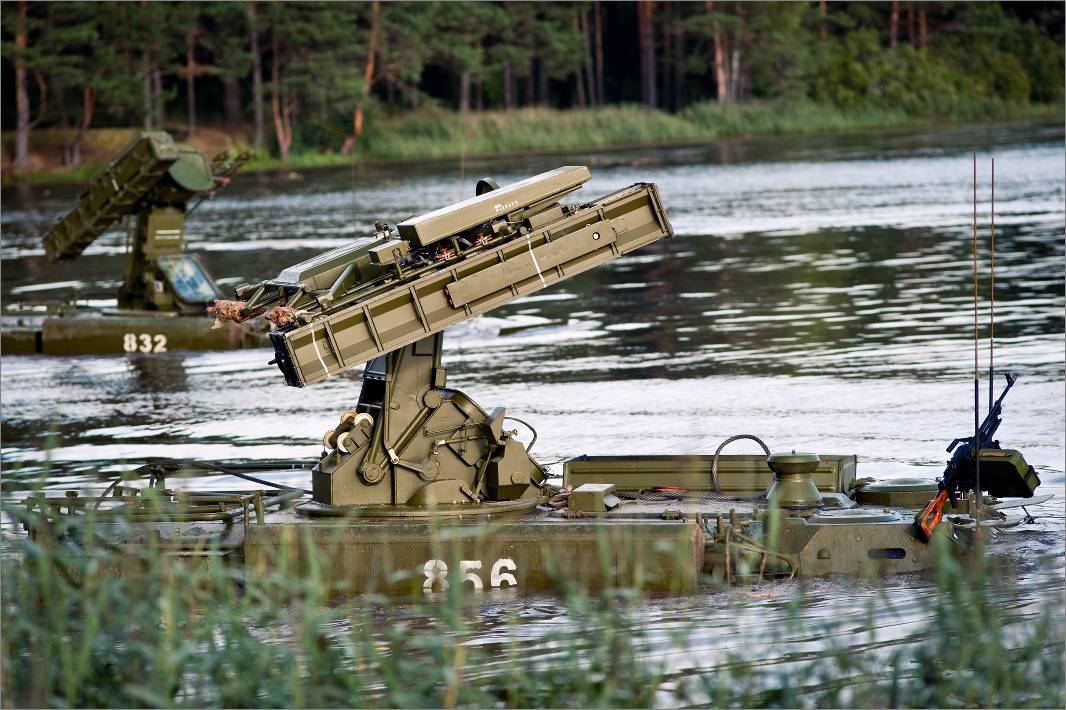

Состав

Главный элемент комплекса – боевая машина, которая создана на базе МТ-ЛБ. По сравнению с комплексом 9К31 «Стрела-1» — это увеличенный боекомплект (четыре ЗУР на пусковой установке и четыре дополнительных ракеты, находящиеся в боевом отделении машины), оснащение электроприводами наведения ПУ на воздушную цель, 7,62 пулемет ПКТ, предназначенный для обороны.

Машина отличается низким удаленным давлением на грунт, что позволяет ей передвигаться по дорогам с низкой несущей способностью, по снежной целине, болотам, песчаной местности. Не может не впечатлять и то, что машина может плавать. Ходовая часть имеет торсионную подсветку, обеспечивает плавность хода и обладает хорошей маневренностью, благодаря этому удалось увеличить долговечность пусковой установки и точность стрельбы. Кроме четырех ЗУР, находящихся на пусковой установке, боевая машина может дополнительно перевозить четыре ракеты в корпусе.

В качестве главного вооружения применяется твердотопливная зенитная ракета 9М37. Она создана по схеме «утка». Головка самонаведения работает в двухканальном режиме и выполняет наведение по способу пропорциональной навигации. В качестве главного используется фотоконтрастный режим, тогда как в качестве запасного – режим инфракрасного наведения, обеспечивающий обстрел воздушных целей в условиях помех, на догонных и встречных курсах. При использовании ИКГСН для ее охлаждения использовался жидкий азот, находящийся в корпусе контейнера ракеты. В результате слежение за целью осуществлялось только в фотоконтрастном режиме и перед пуском ракеты оператор наводчик раздумывал о дополнительном использовании ИКГСН в зависимости от условий наличия визуальных помех. Если вдруг ИКГСН была использована, но был отменен пуск, то ИКГСН повторно было использовать нельзя по причине отсутствия азота. Сзади крыльев находились электроны, с помощью которых выполняется ограничение угловой скорости вращения ракеты.

На ЗУР 9М37 по сравнению с 9М31 была установлена более эффективная БЧ стержневого типа, оснащенная контактным и неконтактным взрывателем. В случае промаха ракета просто самоуничтожалась.

АОЗ (аппаратура оценки зоны) 9С86

Чтобы определить автоматического расчета углов и положение цели для упреждающего пуска ЗУР в комплексе 9К35 применяется аппаратура оценки зоны, которая предоставляет счетно-решающее устройство и радиодальномер миллиметрового диапазона.

Из огня, да в полымя

После капитуляции фашистской Германии, на землях Европы должен был воцариться мир. Кровавая мясорубка, которая вошла в историю как Вторая мировая война близилась к своему окончанию. Многие считали, что теперь все страны поймут, насколько разрушительна может быть подобная бойня, и ныне человечество входит в новую фазу своего существования.

А вы видели установку «Круг»?

ДАНЕТ

Создание ООН, появление Всеобщей декларации прав человека, ратование за мир во всем мире. Но, к сожалению, человеческая натура такова, что, по ходу, без конфликта ей невозможно. Поэтому, вскоре после окончания горячей войны, началась война “холодная”.

Постер с изображением лидеров «Холодной войны»

Официальным стартом считают март 46-го года. Именно тогда началась открытая конфронтация двух сверхдержав. Одним из способов “померяться мускулами” была гонка вооружений, когда США и СССР стремились перегнать своего противника в качестве и количестве орудий смерти.

Шасси

1. Шасси MAN-SX45 (экспортный вариант)

В ОАЕ ЗРПК «Панцирь-С1» поставлялся на колесной платформе 8х8 фирмы MAN — MAN-SX45. В дальнейшем были другие зарубежные сделки на поставку нескольких десятков «Панцирей» на данной платформе.

А что делать с иностранными заказчиками, которые хотят получить ЗРПК «Панцирь-С1», но по финансовым соображениям не могут себе позволить продвинутые западные шасси MAN?

2. Шасси МЗКТ-7930 (проект)

По мнению экспертов, в таких случаях следовало бы пойти по пути разработчиков мобильных ЗРК «Тор» и «Бук», то есть использовать специальное корпусное шасси Минского завода колесных тягачей МЗКТ-6922. В этом случае, как и в гусеничных машинах, аппаратно-приборный комплекс и экипаж находятся не на шасси, а в нем.

И хотя корпус у МЗКТ-6922 чуть выше, чем у гусеничного, он имеет возможность «приседать». Это необходимо для проезда под мостами, чтобы вписываться в дорожные, и особенно в железнодорожные, габариты

3. Шасси КамАЗ-6560

16 ноября 2012 года распоряжением председателя правительства России Дмитрия Медведева ЗРПК «Панцирь-С1» на колесном шасси КамАЗ-6560 был принят на вооружение.

Но военные встретили эту технику, мягко говоря, не восторженно. У КамАЗов с «Панцирями» оказалась не очень хорошая проходимость по бездорожью. Это не говоря уже о конструктивных недоработках и качестве исполнения.

• Бронирование кабины – противопульное
• Двигатель – дизель мощностью 400 л.с.
• Колесная формула – 8 х 8
• Скорость максимальная – 90 км/ч
• Запас хода – 500 км

Кроме того, высокие и узкие, они легко опрокидываются. Еще одна проблема — дорожные габариты. Поэтому в вооруженных силах России с нетерпением ожидают комплексы на гусеничном ходу.

4. Вариант ЗРПК “Панцирь-С1” на гусеничном шасси ГМ-352М1Е

Модификация зенитного ракетно-пушечного комплекса (ЗРПК) «Панцирь» на гусеничном ходу в ближайшее время будет принята на вооружение российской армии.

Эта версия разрабатывается в России для сухопутных и воздушно-десантных войск.

Следует отметить, что с 70-х годов прошлого века производство гусеничных шасси для большинства советских зенитных ракетных систем (ЗРС) и ракетно-пушечных комплексов велось на специальном производстве Минского тракторного завода (МТЗ). Серия шасси под индексом ГМ-355 применялась для боевых машин ЗРС «Тор», а серия ГМ-352 (во многом унифицированная с предыдущей) — для боевых машин ЗРПК «Тунгуска».

В постсоветский период в России предпринимались попытки заменить минские шасси (в частности для «Тунгуски-М») аналогами производства российского ОАО «Метровагонмаш» (Мытищи), но безуспешно, и сегодня российская сторона по-прежнему приобретает ГМ-352/355.

В свою очередь, МТЗ на протяжении всего постсоветского периода продолжал совершенствовать свои гусеничные шасси. Так, для комплекса «Тунгуска-М1» было создано модифицированное шасси ГМ-352М1, для гусеничного варианта ЗРПК «Панцирь-С1» (который является развитием серии «Тунгуска») — ГМ-352М1Е.

• 2 х 6 ЗУР 57Э6Е
• 2 х 2 х 30 мм пушки 2А38М
• Шасси ГМ-352М1Е

Вариант ЗРПК “Панцирь-С1” на гусеничном шасси с РЛС сопровождения – в полноценном составе БРЭО.

Экспортный вариант ЗРПК “Панцирь-С1” без РЛС сопровождения (заменена оптико-электронной станцией).

• 2 х 6 ЗУР 57Э6Е
• 2 х 2 х 30 мм пушки 2А38М
• Шасси ГМ-352М1Е
• Бронирование – противопульное
• Колесная формула – гусеничное шасси
• Скорость максимальная – 70 км/ч
• Запас хода – 600 км

5. Шасси БАЗ-6306 семейства “Вощина” и “Вощина 1”

Впервые был показан в Кубинке 28.03.2009 г.

• 2 х 6 ЗУР 57Э6Е
• 2 х 2 х 30 мм пушки 2А38М
• Колесная формула – 8 х 8

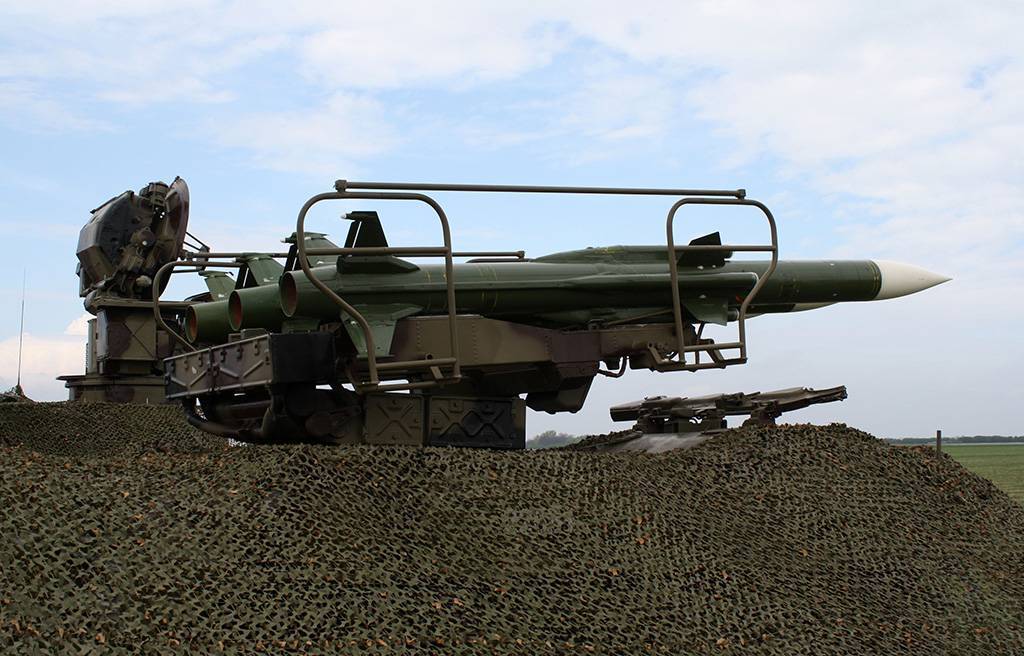

Служба и боевое применение

Зенитно-ракетный комплекс «Куб» (экспортное название «Квадрат») состоял на вооружении армий стран-участниц Варшавского договора и поставлялся в ряд стран Ближнего Востока, Азии и Африки. Он участвовал в локальных военных конфликтах.

Превосходил аналог, значительно сковывал возможности ВВС, в последующем эффективность существенно снижалась, производились модернизации.

Поставлялся в вооруженные силы более 40 стран[источник не указан 857 дней].

В состав батареи управления ЗРК «Куб» входили: кабина боевого управления (КБУ), радиолокационные станции (РЛС) П-15 «Тропа», П-18 «Малахит», П-44 «Броня», передвижной радиовысотомер ПРВ-16 «Надежность». Комплекс РЛС обеспечивал раннее обнаружение воздушных целей (до 200км). КБУ выдавала целеуказание СУРН.[источник не указан 857 дней]

Боевое применение

1. Война Судного дня 1973 года — первое боевое применение ЗРК «Куб» (точнее — его упрощённого экспортного варианта «Квадрат»). Применялись сирийскими войсками. По данным сирийской стороны было сбито 64 самолёта израильской армии.
2. Израильско-сирийский пограничный конфликт — применялись[когда?]сирийскими войсками. Согласно российским источникам, после 8 запусков ЗУР было сбито 6 самолётов;
3. Миротворческая операция UNEF — сирийские ЗРК «Куб» (вместе с ЗРК С-75) 9 августа г. участвовали в уничтожении самолёта миротворческой миссии ООН, после нарушения полёта в назначенном коридоре (англ.). Сирийские зенитчики сбили нарушителя, обломки упали северо-восточнее деревни Ад Димас. Девять человек экипажа (канадские миротворцы) погибли.;
4. Ирано-иракская война — применялись в начале боевых действий в году иракской стороной. В результате применения комплексов 2К12Е «Квадрат» был сбит 21 самолёт иранских ВВС;
5. Ливанская война (1982);
6. Война за независимость Западной Сахары с Марокко и Мавританией -1991 годов — применялись «Фронтом Полисарио». В числе сбитых самолётов такие как F-5 Tiger II и Mirage F1;
7. Операция «Каньон Эльдорадо» 1986 года — применялись ливийской стороной для отражения американских налётов;
8. Чадско-ливийский конфликт — применялись в — г.г.;
9. Налёты южно-африканской авиации — применялись Анголой для защиты от южно-африканской авиации;
10. Операция Deliberated force» — применялись боснийскими сербами. Комплексом 2К12Е был сбит истребитель General Dynamics F-16 Fighting Falcon;
11. Война НАТО против Югославии — применялись в 1999 году Югославией. По данным российских источников, в ходе применения были сбиты несколько самолётов НАТО. Так, например, министр обороны и министр иностранных дел РФ, а также представители войсковой ПВО РФ утверждают об уничтожении зенитным ракетным комплексом 2К12Е «Квадрат» американского самолёта-невидимки Lockheed F-117 Nighthawk. О том, что F-117 был сбит ЗРК «Куб», сообщают также автор интернет-сайта «Вооружение, военная техника и форма одежды русской армии и военно-морского флота в XX веке» А. К. Лысоченко[неавторитетный источник?] и журналист информационного регионального еженедельника «168 часов» Юрий Головин[неавторитетный источник?]; в то же время единого мнения о причинах гибели F-117 нет. Так, многочисленные российские, сербские и американские источники сообщают, что F-117 был сбит зенитно-ракетным комплексом С-125 под руководством командира батареи Золтана Дани[неавторитетный источник?][неавторитетный источник?][неавторитетный источник?][неавторитетный источник?]. Начальник Генерального штаба вооружённых сил Сербии генерал-подполковник Милое Милетич в одном из интервью отметил, что F-117 был сбит батареей Золтана Дани. В качестве третьей причины, называется успешная атака МиГ-29, пилотируемого Гвозденом Джукичем, но следует отметить, что «Гвозден Джукич» (Gvozden Đukić) — псевдоним, использовавшийся Золтаном Дани во время войны[неавторитетный источник?]. Есть данные об инциденте «дружественного огня», в котором комплексом «Куб», по-видимому, был сбит югославский истребитель МиГ-29, на котором отказала аппаратура государственного опознавания.
12. Гражданская война в Сирии — Сирийские ПВО использовало установки «Бук», «Квадрат» и пр. для противодействия ракетному удару США, Британии и Франции в 2018 году. По информации Министерства обороны России, всего были применены 103 крылатые ракеты, из которых сирийскими средствами ПВО успешно перехвачена 71 крылатая ракета, в том числе комплексы «Квадрат» выпустили 21 ракету, было поражено 11 целей; согласно официальным данным Министерства обороны США, ни одна из атакующих ракет поражена не была, а большинство пусков зенитных ракет было произведено уже после того, как крылатые ракеты достигли цели.

Состав

Боевая машина 9А33Б

БМ 9А33Б является автономной всепогодной огневой единицей. Машина способна обнаруживать и опознавать воздушные цели в движении. С короткой остановки способна обстреливать одну цель двумя ракетами. Время развёртывания и свёртывания боевой машины не более 5 минут.

В качестве базы используется шасси БАЗ-5937. Шасси трёхосное, для движения по воде снабжено водомётом. Двигатель дизельный. Кроме того, шасси оборудовано средствами навигации и топопривязки. Шасси может транспортироваться самолётом Ил-76 и железнодорожным транспортом.

Станция обнаружения целей (СОЦ)

Радиолокационная станция кругового обзора. Имеет высокую степень защиты от помех. Решает задачи обнаружения воздушных целей и выдаёт их координаты местонахождения. Вращается со скоростью 33 1/3 оборота в минуту и стабилизирована в горизонтальной плоскости. Возможности антенны обеспечивают обнаружение цели типа истребитель на расстояниях до 40 км и 27 км при высоте полёта 5000 и 50 метров соответственно. Работает в диапазоне частот 6-8 ГГц.

Станция сопровождения целей (ССЦ)

Осуществляет поиск целей по данным полученным от СОЦ. Производит захват и автосопровождение целей по угловым координатам и дальности и выдаёт точные текущие координаты на счётно-решающий прибор (СРП). ССЦ позволяет захватывать и сопровождать цели на дальности до 23 и 14 км при высоте полёта 5000 и 50 метров соответственно. Станция имеет защиту от пассивных и активных помех. Работает в диапазоне частот от 14,2 до 14,8 ГГц.

Счётно-решающий прибор (СРП)

СРП решает задачу встречи ЗУР с упреждающей траекторией цели при поступлении информации от ССЦ, затем вырабатывает данные для своевременного пуска ракет. Время реакции комплекса от 16 до 26 секунд, что со временем, за десятилетия развития вертолётов создало сложность в борьбе с «подскакивающими» вертолётами на некоторых участках местности, однако в таком случае практически до

создания Осы имелись иные варианты противодействия (ПЗРК, зенитная артиллерия малых калибров). «Тунгуска» отодвинула «Осу» от переднего края и соответственно «подскакивающих» вертолётов чья задача перехват наступающих танков/разведка.

ЗУР 9М33

9М33
Основные характеристики
Назначение	Зенитная управляемая ракета
Разработчик	ОКБ-2
Масса снаряженной, кг	128
Диаметр, мм	206
Длина, мм	3158
Размах крыла, мм	650
Дальность пуска макс.:
в передней полусфере, км	9
Скорость полёта цели, км/ч	420 м/с
Скорость полёта,	1,51
Боевая часть	15 кг
Взрыватель	неконтактный
Модификации	9М33, 9М33М, 9М33М2, 9М33М3, 9М33М5

Основным вооружением ЗРК является твердотопливная ЗУР 9М33, выполненная по схеме «утка». Оснащена радиокомандной системой наведения на цель, осколочной боевой частью, неконтактным взрывателем с радиусом срабатывания 5 м и трассерами в хвостовой части для сопровождения телевизионно-оптическим визиром. Пуск двух ракет по наиболее важным целям осуществляется с интервалом 3-5 сек. Для снижения ошибки наведения при стрельбе по целям, находящимся на высотах 50-100 м, ракета наводится на них сверху вниз.

ТЗМ 9Т217Б

Транспортно-заряжающая машина осуществляет транспортировку двенадцати ЗУР и обеспечивает заряжание боевой машины.

Истребительная авиация в Первой мировой войне

Неотъемлемой частью системы ПВО любой страны и в любое время является истребительная авиация, способная обезвреживать атакующую авиацию на отдаленных подступах.

В свою очередь, для эффективного функционирования военной авиации требуется значительное число высококвалифицированных летчиков. Именно для этих целей на Волковом поле под Санкт-Петербургом в 1910 году была сформирована первая в России Офицерская воздухоплавательная школа, которая ставила своей задачей подготовку первоклассных аэронавтов, как называли в то время летчиков.

Параллельно с сетью наблюдательных пунктов создавалась и система, получившая официальное название «Радиотелеграфная оборона Петрограда». Эта система предназначалась для перехвата переговоров враждебных летчиков, нападавших на российскую армию.
