Выпущенные модели
Советским конструкторам удалось создать несколько довольно успешных моделей военно-воздушных машин на платформе легендарного Ту-95:
- В начале 1955 года в небо поднялся пробный образец Ту 95-2.
- Спустя всего лишь год, был подписан приказ о запуске в серийное производство опытного образца, который прошел несколько модификаций. Благодаря внесенным изменениям производители смогли наладить производство моделей как Ту-95, так и Ту-95М. Также авиапроизводители приступили к сборке воздушных средств способных транспортировать ядерные боезаряды. Таким моделям дали названия Ту 95А и Ту 95 МА.
- В конце 1958 года по приказу правительства Советского Союза Ту-95 официально стал называться ракетоносцем. Производство моделей Ту-95К не прекращалось до середины 60-х годов. Используя за основу платформу именно данной модели, авиапроизводители выпустили в свет несколько модернизированных воздушных суден:
- противолодочный самолет Ту-142;
- воздушный целеуказатель-разведчик Ту-95 РЦ;
- модель для радиолокационного наведения и дозора;
- пассажирский авиалайнер Ту-114.
Серийное производство Ту-95 МС было налажено в 1981 году. Базовой платформой для этой модели стала модель Ту-142, а не первая модель Ту-95.
Данная модель может нести на борту дополнительных 10 ракет, размещаемых на внешних авиаподвесках. Стоит отметить, что в настоящее время в арсенале ВВС Российской Федерации числится примерно 30 военно-воздушных машин, выпущенных в эксплуатацию в конце 80-х годов прошлого столетия.
На последней модернизации модель Ту 95МС не закончила свою историю. Ведь в настоящее время инженеры-конструкторы возобновили работы над востребованной моделью, которая, по мнению экспертов, еще как минимум 5 лет будет оставаться в так называемом «строю». Американские военные дали собственное название Ту-95 — Bear, что в переводе на русский означает «Медведь».
«Гефест», несущий огонь
Громыхнуло в небесах: зачем России нужна «летающая канонерка»
На форуме «Армия-2019» была анонсирована разработка нового самолета поддержки войск
В набор оборудования «Гефеста» входят приборы и средства прицеливания, навигации и управления. Новая аппаратура в автоматическом режиме рассчитывает траекторию полета бомбы или другого боеприпаса до цели, учитывая скорость, высоту полета и метеорологические условия. То есть Ту-142 выводится в нужную точку и производит бомбометание под управлением СВП-24. Его результаты сопоставимы с теми, которых можно добиться с помощью высокоточного оружия.
В первую очередь «Гефест» повысит эффективность использования противолодочных торпед, глубинных и обычных авиационных бомб. При сбрасывании торпед не обязательно добиваться максимальной точности — боеприпасы, оказавшись в воде, с помощью головки самонаведения найдут вражеские субмарины как в надводном, так и в подводном положении.
При необходимости СВП-24 поможет расставить в море гидроакустические буи, необходимые для поиска подлодок противника. Наконец, прицельный комплекс позволяет получать целеуказание от вертолетов, самолетов и кораблей, работающих в тесной связке с «Туполевым».

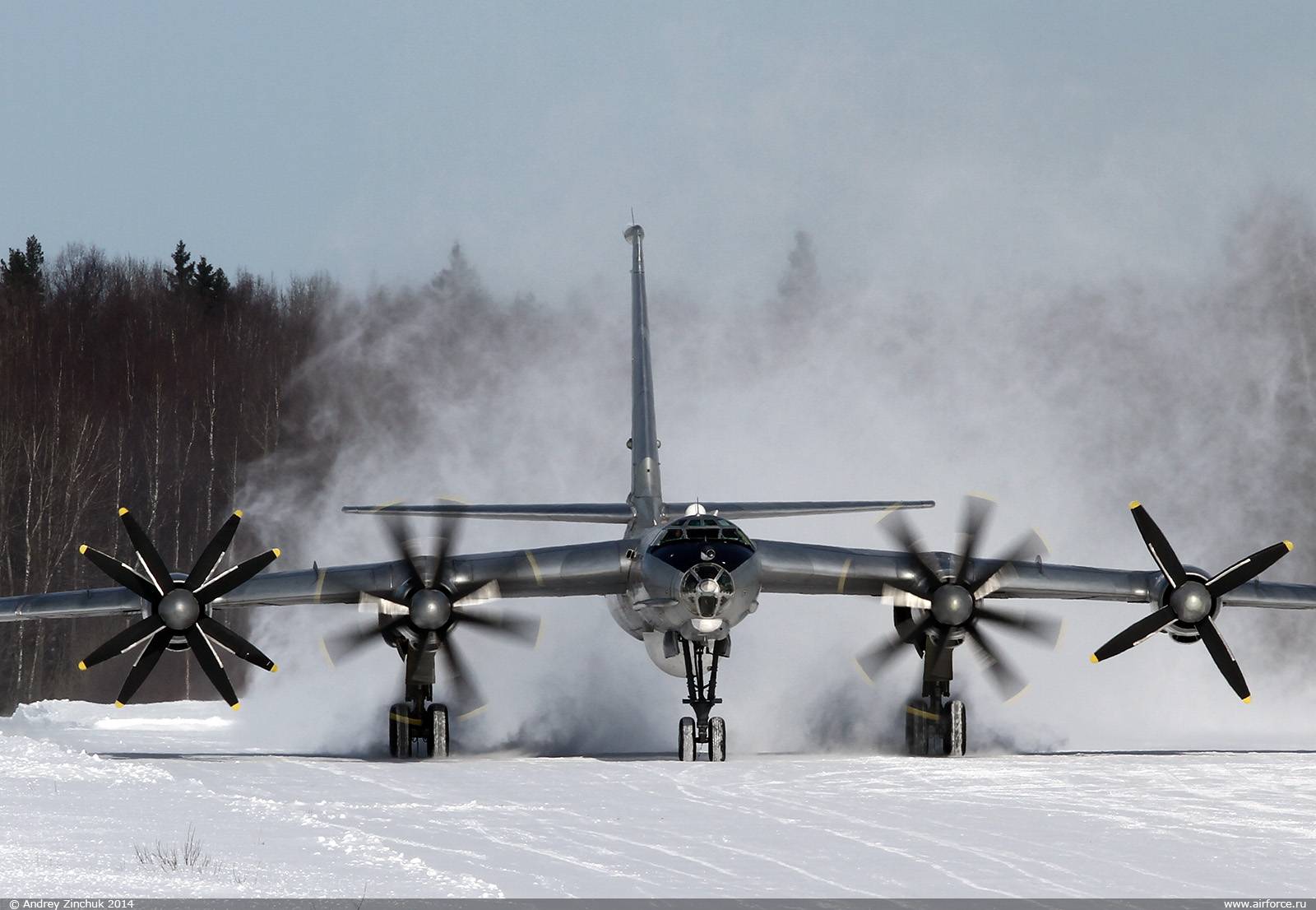

ту-142
Фото: ИЗВЕСТИЯ/Павел Бедняков
Немаловажно и то, что удары наносятся с максимальной дистанции — это дает возможность Ту-142 не входить в районы, защищенные средствами противовоздушной обороны противника. СВП-24 сделает данный самолет универсальным, считает военный эксперт Антон Лавров
СВП-24 сделает данный самолет универсальным, считает военный эксперт Антон Лавров.

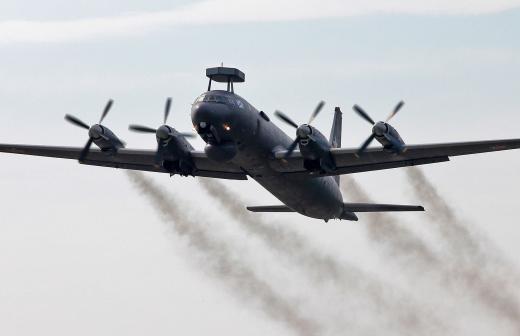

Разведка морем: Ил-38Н заступили на боевое дежурство в Арктике
Противолодочные самолеты начали наблюдение за международным торговым маршрутом
— С новой аппаратурой «морской охотник» за подлодками будет действовать как дальний бомбардировщик, — рассказал он «Известиям». — Машина сможет наносить массированные бомбовые удары за тысячи километров от аэродромов базирования. Такие самолеты необходимы при уничтожении лагерей террористов. Кроме того, боезапас Ту-142 позволит бороться с такими площадными целями, как аэродромы, заводы, транспортные узлы или военные базы.
Основной боеприпас для таких ударов — свободнопадающие фугасные авиабомбы, которые до сих пор есть на складах в больших количествах. В отличие от дорогих крылатых ракет или планирующих бомб они «практически ничего не стоят», отметил эксперт.
Истребители
Многоцелевой истребитель поколения «4++» Су-35, поступающий в войска с 2014 года. По всем своим характеристикам, за исключением технологии малой заметности («Стелс»), самолет удовлетворяет требованиям, предъявляемым к истребителям 5-го поколения. По состоянию на январь 2021 г. в ВКС России числилось 70 машин данного типа. Всего до 2021 года планируется поставка 98 истребителей.
Истребитель Су-27. Всепогодный истребитель 4-го поколения, состоящий на вооружении с 1982 года. Именно на основе этого самолета были разработаны новейшие Су-30, Су-34 и Су-35. По состоянию на 2021 год ВКС имели 119 самолетов Су-27, из них более половины прошли глубокую модернизацию.
Истребитель-бомбардировщик Су-30 предназначен для завоевания господства в воздухе. К сентябрю 2021 года военная авиация России располагает 103 единицами Су-30СМ и 20 единицами Су-30М2. Все самолеты произведены не ранее 2010 года.
Истребитель МиГ-29. Самый массовый из действующих истребителей отечественного производства, производящийся с 1982 года. По состоянию на 2021 год в строю числилось 168 истребителей разных модификаций. Из них более 70 самолетов прошли модернизацию после 2009 года. Планируется постепенная замена на МиГ-35.
Узнай: Можно ли взять академический отпуск для службы в армии
Высотный сверхзвуковой перехватчик МиГ-31, вставший в строй в 1981 году. ВВС располагают 120-ю машинами данного типа. Ожидается, что до 2021 года все самолеты будут модернизированы до уровня МиГ-31БМ, 10 машин прошли модернизацию для возможности несения сверхзвуковых ракет «Кинжал».
Другие знаки
Эмблема сил ВКС и флаг отделений ВКС (новый) – не единственное, что заслуживает внимание среди профессиональной геральдики. Интересны также петлички рядовых ВКС, погоны новых ВКС, преобразованные из старых погонов ВВС
Шеврон зависит от положения военнослужащего. У командования на темно-синем поле нарисованы крылья, зенитная установка и скипетр. Нашивка является нарукавной. Рядовые получают шевроны с упрощенным логотипом. Форма шеврона – неправильная симметричная, в виде скругленной перевернутой трапеции с фигурными элементами наверху. Служащие низкого ранга носят круглые нашивки или прямоугольные. Старые вариации содержали крупные флаги РФ, однако теперь от них отказываются в пользу вариантов с более тонким дизайном.
Погоны ВКС – темно-синие с яркой синей полосой (такой значок заимствован у ВВС). В зависимости от ранга военнослужащего на погонах изображается разное количество золотых звезд. Петличные нашивки – прямоугольные, с темно-синим полем и голубой окантовкой, по центру расположена золотая малая эмблема подразделения.
Узнай: Какими медалями награждают военнослужащих армии России
Форменные головные уборы выпускаются в тех же цветах (темно-синий, голубой) с содержанием малой эмблемы. На парадных фуражках сверху есть крылья со звездой, по центру – золотая звезда на красном поле. Береты никаких знаков не содержат.
Медаль за заслуги в военной службе разработана, как и остальные символы, в 2015 году и принята 1 августа. Она латунная, с разноцветной колодкой (из оранжевых, желтых, голубых и черных полос). Черные полоски – самые тонкие, вместе с оранжевыми они представляют собой отсылку к георгиевской ленте, а желтые и голубые линии – символика ВКС. Сама медаль чуть больше монеты номиналом 5 рублей. Выдается после 20 лет службы при наличии других наград за хорошую военную службу. Второй раз не присуждается. Расположение – слева на груди. В комплекте с наградой идет бланк и чехол для хранения. На всех парадных мероприятиях награжденные обязаны носить медаль.
Вертолеты
На вооружении ВКС России состоит около тысячи вертолетов различного назначения. Среди которых ударные вертолеты:
- черная акула;
- аллигатор;
- крокодил;
- ночной охотник.
Двухместный вариант вертолета Ка-50 «Черная акула», получивший индекс Ка-52 «Аллигатор», создан для поражения пехоты и техники противника на расстоянии до 20 км. Способен атаковать воздушные цели. К 2021 год в войсках проходят службу 118 вертолетов, всего заказано 146 боевых машин.
Узнай: Является ли военный билет удостоверением личности
Ми-24 «Крокодил» отлично зарекомендовал себя в годы Афганской войны и конфликтов в Чеченской республике. Высокая защищенность экипажа и сильное ракетно-пушечное вооружение делают вертолет грозным противником. Около 180 вертолетов находится на вооружении ВКС России.
Вертолет Ми-28 «Ночной охотник» предназначен для борьбы с бронетехникой противника при активном воздействии вражеской ПВО. В 2013 году началось серийное производство модификаций Ми-28Н (ночной) и Ми-28НМ (ночной модернизированный). К середине 2021 года армия получила не менее 110 вертолетов.
Транспортно-боевой вертолет Ми-24ВМ (Ми-35) применяется для огневой поддержки сухопутных войск, десантирования групп спецназа, эвакуации раненых, перевозки грузов. С 2010 года авиация получила более 60 вертолетов.
В ВВС России находится более 300 многоцелевых вертолетов Ми-8 различного назначения: учебные, транспортные, медицинские, минные заградители и постановщики помех, боевые модификации (АМТШ) с комплексом ракетного вооружения. Почти все вертолеты прошли модернизацию либо изготовлены не ранее 2010 года.
Тяжелый транспортный вертолет Ми-26, обладает грузоподъемностью 20 тонн. В 2012 году, после почти двадцатилетнего перерыва, было возобновлено производство этих вертолетов. В ВКС России эксплуатируется 41 машина этого типа.
Ту-142 – видео
https://youtube.com/watch?v=asBHBgvcnBI
Ту-142 был также оснащен аппаратурой для ведения радио-электронной разведки дополнительными системами РЭБ «Квадрат 2» и «Куб-3». В соответствии с советскими концепциями применения авиации Ту-142 должен был иметь возможность взлетать с необорудованных взлетных полос, поэтому на самолете было установлено новое шасси с шестью колесами на каждой основной стойке и увеличенными гондолами для них. Другие усовершенствования включали увеличение площади крыла с новыми жесткими металлическими топливными баками и установку комплекта аппаратуры РЭП.
Начиная со второго прототипа, кабина самолета имела длину на 1,5 м больше для обеспечения установки новых систем. Прототип Ту-142 впервые поднялся в воздух 18 июля 1968 г. В сравнении с Ту-95РТ, с которым оставалось много общих черт, отличало отсутствие подфюзеляжной и надфюзеляжной орудийных турельных установок, меньших размеров обтекатель инфракрасной аппаратуры, установленный на месте большого диэлектрического обтекателя. Новые антенны были установлены в обтекателях на концевых оконечностях стабилизатора, заменив систему «Арфа», которой оснащались самолеты Ту-95РТ. В мае 1970 г. первые серийные машины были переданы в противолодочные формирования советского ВМФ для испытаний с целью оценки их летно-технических данных.
После успешного завершения испытательных полетов и комплексного испытания и оценки возможностей РЛС обнаружения «Беркут-95» в декабре 1972 г. были официально приняты на вооружение. Боевые возможности самолетов снижались из-за их медленных поставок, а 12 полученных авиации ей ВМФ в 1972 г машин (из 36 заказанных) были оснащены 12-колесными основными шасси, такими же, как на первом прототипе. В ходе эксплуатации Ту-142 способность их действий с грунтовых аэродромов оказалась ограниченно востребованной. Кроме того, летно-технические данные снижались из за массы машин, и эти два фактора привели впоследствии к появлению плана модернизации самолетов.
Модернизированный Ту-142 имел оборудованные места отдыха для экипажа при длительных полетах, а главные стойки шасси были заменены более легкими аналогами, что привело к снижению массы на 3600 кг и, как следствие, улучшению летных данных самолета. Этот вариант машины не получил нового обозначения (только 18 единиц было выпущено до запуска в производство Ту-142М), лишь в западных документах использовалось название («Бэа-Ф Мод. 1»). В 1972 г. завод в Куйбышеве выпустил последнюю машину, послужившую стандартом для производства самолетов Ту-142М на таганрогском предприятии. Самолеты Ту-142М имели удлиненную кабину и новое шасси, но оборудование осталось таким же, как на прежних машинах. В результате незначительных отличии от последних самолетов куйбышевской постройки выпущенные в Таганроге машины стали известны в авиации ВМФ как Ту-142, а не по заводскому обозначению Ту-142М.
Разработка все более «незаметных» подводных лодок и опыт применения сил и средств ПЛО показали, что обычные радиогидроакустические буи становятся менее эффективными. И, наоборот, радиогидроакустические буи с взрывными источниками звуковых колебаний будут находить применение. Поэтому в самолете Ту-142МК были объединены возможности усовершенствованных радиогидроакустических буев и системы обнаружения и сопровождения целей «Коршун». Первая такая машина впервые совершила успешный полет 4 ноября 1975 г. Оценка новой РЛС «Коршун», набора авионики и противолодочного оснащения выявила их сомнительные характеристики, казалось, что они могут устареть еще до принятия самолета на вооружение. В результате в июле 1979 г., за год до принятия самолета Ту-142МК с РЛС «Коршун» на вооружение, было заявлено, что он нуждается в существенной доработке. Не считаясь с этим, в 1978 г. был начат выпуск машин Ту-142МК вместо основной модели Ту 142М. Руководство авиации ВМФ приняло решение остановиться на собственной системе выбора обозначения для новой модели.
Опытный тяжелый бомбардировщик Ту-95В (Ту-95-202) (СССР)
Ту-95В (Ту-95-202) – самолет данной модификации был заказан в единственном экземпляре для транспортировки и сброса термоядерной бомбы с тротиловым эквивалентом до 100 Мт. Работы по созданию специального носителя термоядерной бомбы возглавлял Н.В.Надашкевич. Переоборудование серийного бомбардировщика Ту-95 в самолет-носитель было произведено в 1956 году на летно-доводочной базе ОКБ-156 в Жуковском. Створки бомбоотсека были доработаны по форме изделия с утоплением их внутрь фюзеляжа самолета. Специально разработанная бомбардировочная установка обеспечивала подъем изделия и закрепление его на трех синхронно управляемых замках.Самолет был дооборудован пультами управления автоматикой изделия и системой обогрева (находилась внутри корпуса изделия), размещенными в кабине пилотов. На самолете был установлен минимум контрольно-измерительной аппаратуры, а также смонтированы дополнительные блоки, обеспечивающие передачу тонально-модулированных сигналов по двум каналам радиосвязи при сбрасывании изделия. Кроме изменения конфигурации грузоотсека и системы подвески боевой нагрузки, были проведены мероприятия по снижению пожароопасности (дополнительно изолирована электропроводка, усилен состав бортовой системы пожаротушения); кабины стрелка и командира огневых установок оснащались жалюзи, а остальные кабины – матерчатыми шторками; вводились дополнительные приборы наблюдения; нижняя поверхность самолета окрашивалась в белый цвет. Масса пустого самолета увеличилась примерно на 10000 кг.
В 1956 году самолет был испытан на 71-м полигоне. До 1959 года Ту-95В проходил испытания и доводку, в 1959 году использовался для сброса габаритно-весовых макетов водородной бомбы. Из-за отсутствия ясности по срокам испытаний “Изделия 202” (РН202), разработанного НИИ1011, самолет Ту-95В (Ту-95-202) для последующей временной эксплуатации был отправлен в дальнюю авиацию, где эксплуатировался с 1957 по 1961 год. Применялся в качестве учебного самолета для отработки экипажами навыков на взлетах и посадках.
В связи с принятием решения об испытаниях мощной термоядерной бомбы в 1961 году самолет был дополнительно доработан на заводе №18 Куйбышевского СИХ в августе-сентябре 1961 года. На самолете была введена защита кабин экипажей светонепроницаемыми шторками, нанесено светозащитное покрытие на все поверхности включая воздушные винты. Ту-95-202 (Ту-95В) был использован по первоначальному назначению на полигоне Новая Земля при испытаниях в 1961 году самой мощной термоядерной бомбы.
“Изделие 602” (АН602) массой 26,5 т (тротиловый эквивалент взорванной бомбы – около 50 Мгт) было разработано КБ-11 (ВНИИЭФ) и монтировалось в баллистическом корпусе изделия “202”. Бомба, подвешенная на держателе БД7-95-242, практически полностью выступала за габариты фюзеляжа. Площадь парашютной системы, замедляющей скорость падения бомбы для обеспечения возможности ухода бомбардировщика на безопасное расстояние, составляла около 4000 квадратных метров.
В 1970-х годах самолет использовался для доставки из Москвы в Новосибирск крупногабаритных элементов планера самолета Ту-144 для проведения статических испытаний на стендах в СибНИА. До середины 1980-х годов Ту-95В использовался в качестве учебного самолета.#ввссссрроссииснг
Конструкция Ту-95
Стратегический ракетоносец-бомбардировщик Ту-95МС сделан на основе Ту-142МК. По типу конструкции – это свободнонесущий цельнометаллический среднеплан, который имел четыре турбовинтовых двигателя, которые поместили в стреловидные крылья.
Каждый двигатель был сложен из двух соосных металлических четырехлопастных винтов. В конструкции самолета предусмотрена электрическая система обогрева стабилизатора, носков крыла, воздушных винтов и киля. Средняя часть фюзеляжа отведена под грузовой отсек.
Самолет Ту-95МС имеет трехопорное шасси. На передней опоре установлены два нетормозных колеса, основные опоры комплектуются четырьмя тормозными колесами.
Носовая стойка убирается в нишу фюзеляжа, основные – в крыльевые гондолы. За выпуск, убирание носовой стойки отвечает гидросистема или в аварийной ситуации – пневмосистема. Основные опоры шасси приводятся в действие посредством электромеханизмов МПШ-18МТ, в состав которых входят два двигателя суммарной мощностью 5200 Вт.
Для расположения членов экипажа отведены две гермокабины, которые не комплектовались катапультными креслами. В аварийной ситуации предусматривается покидание экипажем самолета сквозь люк нижней опоры шасси, который находится под передней гермокабиной. Эвакуация с задней гермокабины производится через задний входной люк.
На бомбардировщике установлены наиболее мощные в мире турбовинтовые двигатели НК-12. В их состав входит 14-ступенчатый компрессор и высокоэкономичная пятиступенчатая турбина. За регулировку компрессора отвечает система клапанов пропуска воздуха. Турбина двигателя имеет самый высокий КПД среди авиационных моторов – 34 %. В данном самолете была впервые внедрена единая система регуляции подачи топлива, которая локализировалась в едином блоке.
Особенности мотора, такие как конструкция винтов и высокая мощность, порождают сильный шум во время полета. Ту-95 относят к самым шумным самолетам мира, однако это не мешает эксплуатировать его как сверхдальний ракетоносец-бомбардировщик.
Винты двигателя защищены электротепловой противообледенительной системой переменного тока 115 В.
В состав топливной системы Ту-95 входит 11 баков, которые размещаются в крыльях и фюзеляже.
Несмотря на недоскональные аэродинамические параметры конструкции, самолет легко брал дальние расстояния благодаря высокому КПД силовой установки.
Ту-95 (Ту-20) — стратегический бомбардировщик был создан в конструкторском бюро А. Н. Туполева в начале 1950-х гг. В 1955 г. он был уже показан публично на воздушном параде Ту-95 (второе название, рабочее, Ту-20).
Первый полет самолета состоялся 11 ноября 1952 г., испытания провел летчик А. Д. Перелет. Ту-95 является одним из лучших в мире. Он выпускался серийно в версиях «чистого» бомбардировщика, ракетоносца, дальнего разведчика, военное транспортного самолета, топливного заправщика. Боевые дежурства бомбардировщика с ядерным оружием на борту вблизи государственных границ потенциального противника являлись серьезным фактором обеспечения мира на планете. Самолет Ту-95 стоит на вооружении и в XXI в.
Ту-95 фото
Силовая установка: четыре турбовинтовых двигателя конструкторского бюро Н. Д. Кузнецова НК-12М, мощность каждого — 15 000 л. с. Воздушные винты четырехлопастные, по два сносных на каждый двигатель, вращающиеся в разные стороны.
Ту-95 кабина
Тактико-технические характеристики Ту-95:
- Размах крыла, м 51
- Длина самолета, м 49
- Высота, м 13
- Площадь крыла, м2 310
- Стреловидность крыла 35°
- Скорость полета максимальная, км/ч 1000
- Скорость рейсовая, км/ч 900
- Стартовая масса, кг 160 000
- Практический потолок, м 17 000
- Дальность полета, км 15 000
Ту-95 схема
Вооружение: пушки, бомбы размещенные в бомбоотсеках или снаружи под фюзеляжем, ракеты класса «воздух-поверхность»
На базе военного самолета был разработан гражданский вариант — Ту-114. Силовая установка у обеих версий самолета не отличалась, геометрические размеры имели, соответственно, небольшие различия.
Производство Ту-142
Исходя из внешней схожести Ту-142 и Ту-95РЦ, серийное производство развернули на авиазаводе №18 в г. Куйбышеве. Мощность завода в 1972 г. позволила выпустить 12 новых противолодочных самолетов. А если взять в целом, то этот завод предоставил ВМФ 18 Ту-142, включая три первых опытных машины. В ходе производственного процесса делались доработки, и вторая партия, которая на заводе №18 была представлена тремя самолетами, существенно отличалась от первой серии.
В 1973 г. изготовление Ту-142 было перенесено в г. Таганрог на авиазавод №86. Конструкторы этого предприятия тоже модернизировали конструкцию. В частности заменили опоры шасси с 12-колесных на стандартные 4-колесные от Ту-95, усовершенствовали кабину экипажа и провели еще некоторые работы по модернизации. Название самолета осталось прежним – Ту-142, но техническая документация сопутствовалась именованием изделия «ВПМ» — модернизированный «ВП».
Как оказалось, Таганрогский завод не был приспособлен к производству самолетов такого класса. Пришлось достраивать новые цеха и новую большую ВПП. Как результат, первая постройка Ту-142 на заводе №86 завершена только в 1975 г. Последняя модель Ту142М3 выпущена в 1994 г. За период серийного производства на Куйбышевском и Таганрогском заводах было построено около сотни самолетов Ту-142 различных модификаций.
Конструкция Ту-142
Фюзеляж имеет круглое поперечное сечение, работающую обшивку, набор стрингеров и шпангоутов. С технологической точки зрения фюзеляж включал в себя носовую часть (до шпангоута №1), переднюю герметичную кабину (шп. №1-13), среднюю часть фюзеляжа (шп. №13а-49), хвостовую часть фюзеляжа (шп. №50-87), заднюю гермокабину (шп. №87-93).
Передняя герметическая кабина – двухэтажная. Верхняя часть отводилась для экипажа и значительной части оборудования, нижняя была разбита на 3 технических отсека.
Среднюю часть фюзеляжа заняли два отсека вооружения, в которых находились средства для поиска и поражения целей (радиобуи, взрывные источники воздуха, торпеды, ракеты, мины, бомбы, прочее вооружение). Топливный бак находится под вторым отсеком вооружения.
Заднюю гермокабину оснастили пушечными установками с парой пушек ГШ-23 и АМ-23. В верхней части − отсек оборудования РЛС «Криптон».
Крыло Ту-124 кессонного типа. Компоновка центроплана выполнена как единое целое с фюзеляжем. Внутренние части консолей крыла заняли герметичные топливные баки.
Средствами механизации крыла выступают двухщелевые закрылки, которые снабжены электроприводом МПЗ-12М.
Управление по крену выполняется посредством классических элеронов. К правому элерону прикрепили триммер-флеттнер.
Хвостовое оперение кессонного типа однокилевое. Переставной стабилизатор складывается из двух частей, которые состыкуются по оси самолета, и переставляется при задействовании электропривода МУС-3. Рули направления и высоты имеют частичную осевую аэродинамическую и весовую компенсацию. Части рулей высоты соединяет карданный вал. К правому рулю высоты прикреплен триммер-флеттнер, к левому – только флеттнер.
Шасси самолета – сложная конструкция из 12 колес на каждой стойке, в составе которой многодисковые гидравлические тормоза. В дальнейшем шасси было упрощено, опоры стали ставить четырехколесные, такие как на Ту-95.
Шасси Ту-142 трехопорное, имеет носовую опору. Уборка стоек выполняется в гондолы шасси, путем задействования электромеханизмов МПШ-18МТ.
Выпуск передней стойки выполняется за счет гидросистемы, а в аварийной обстановке может производиться с помощью пневмосистемы.
