Ракета 9М729 – SSC-X-8

Варианты

Искандер-М — вариант для Российских вооружённых сил, 2 ракеты на ПУ, дальность стрельбы в различных источниках варьируется от заявленной для «Искандер-Э» — 280 км — до 500 км (при этом не указывается с каким типом ГЧ (массой ГЧ) достигается соответствующая дальность). Высота полёта 6-50 км, большая часть обычно проходит на максимальной высоте. Управляема на всём протяжении полёта. Траектория не баллистическая, труднопрогнозируемая. Ракета выполнена по технологии малой радиолокационной заметности и также имеет радиопоглощающее покрытие и является относительно малоразмерной мишенью в натуральном физическом размере. Прогнозирование цели при попытке раннего перехвата дополнительно осложняется интенсивным маневрированием при взлёте и при спуске к цели. При спуске к цели ракета маневрирует с перегрузкой 20-30 единиц, опускаясь на скорости 700—800 м/с (эти показатели превышают или находятся на грани возможностей лучших систем ПРО/ПВО среднего уровня дальности), под углом около 90 градусов (в ряде случаев только угла атаки достаточно для полной беззащитности атакуемого комплекса ПРО, и тем более ПВО, особенно малой дальности), таким образом Искандер-М имеет ряд преимуществ над аналогами, и высокие возможности не просто поражения цели, но даже средств защиты в виде современных систем ПРО.

Ракета несёт в себе сложный комплекс пассивных и активных помех, при приближении к цели дополнительно отстреливаются ложные мишени и постановщики помех. Образец М дополнительно оснащён комплексом радиоэлектронной борьбы для нарушения работы РЛС противника. Всё это также обеспечивает ракете высокую боевую эффективность в сравнении с более простыми аналогичными ракетами.

Маневрирование на большой высоте обеспечивается скоростью и аэродинамическими рулями. Такое маневрирование не является интенсивным, но предъявляет сверхвысокие требования по времени реакции для перехватчика (за сотую долю секунды ракеты сближаются на десятки метров, время реакции одной из самых быстрореагирующих систем ПРО более 5 секунд, как и ПВО систем по открытым источникам). Если перехватчик является кинетическим, это также требует успешного прогнозирования траектории с высокой точностью. Для успешного перехвата баллистической цели с высокой вероятностью, ранее разрабатываемых до небаллистических комплексов Искандер, было достаточно рано обнаружить соответствующего размера и скорости цель, и, спрогнозировав траекторию, обеспечить перехват. Однако Искандер меняет свою траекторию. Комплекс Ока, предшественник Искандер, мог менять цель сохраняя устойчивую траекторию до и после манёвра, тем самым уходя от перехватчика, или как минимум снижал эффективную зону защиты, требуя успеть заново рассчитать точку встречи.

• Искандер-Э — экспортная версия, дальность стрельбы 280 км, масса ГЧ 480 кг. Представляет из себя упрощённый вариант Искандер-М. Маневрирование ракеты на большой высоте обеспечивается аэродинамическими рулями и скоростью полёта 2100 метров в секунду на всём протяжении высотного полёта. Удовлетворяет условиям режима контроля за ракетными технологиями (англ.).
• Искандер-К — вариант с использованием крылатых ракет, дальность стрельбы 500 км, масса БЧ 480 кг. Высота полёта ракеты около 7 метров при выходе на цель, и не выше 6 км, ракета автоматически корректируется всё время полёта и автоматически огибает рельеф местности. Для ОТРК «Искандер-К» также выпускаются крылатые ракеты Р-500 с дальностью 2000 км.

Характеристики

Российские данные

Из официального российского источника в лице командующего ракетно-артиллерийскими войсками генерала Михаила Матвеевского, ракета 9М729 представляет собой модернизированный вариант ракеты 9М728, входящей в систему ” Искандер-К” , дальность действия которой составляет 480 км. подтверждено в ходе маневров «Запад-2017». Его длина составляет 8 метров, а диаметр – 53 см. Крылья, разворачивающиеся после выброса из пусковой трубы, имеют размах крыльев 3 м. Его взлетная масса составляет 2,3 тонны, а масса боевой части – от 400 до 500 кг. Он летит на высоте от 50 до 150 метров со скоростью до 240 м / с.

Ракета интегрирована в доработанный вариант мобильной системы «Искандер-К», компоненты которой установлены на грузовиках повышенной проходимости. Пусковая установка несет 4 крылатые ракеты 9М729, в то время как ее предыдущая версия несла 2 крылатые ракеты 9М728.

Западные данные

Согласно информации, опубликованной в США, 9М729 является производным от морской крылатой ракеты 3М-14 / 3М-54 « Калибр» ( коды НАТО SS-N-27 и SS-N-30A), стоящей на вооружении ВМФ России и которая может быть запущен с надводного корабля или подводной лодки. Его запас хода, который варьируется в зависимости от версии, может достигать 2500  км .

Достоинства и недостатки ОТРК «Искандер»

Комплекс 9К720 относительно нов, и ряд технических параметров скрыт от взгляда общественности. Поэтому судить о реальных достоинствах и недостатках ОТРК Искандер-М, радиус поражения которого остается загадкой для противников России, очень сложно.

Большая часть сведений относится к официальным заявлениям российских военных и телепередачам, выходящим на патриотических каналах. Что создает впечатление «идеальности» военной техники. Причем не только «Искандера».

ОТРК «Искандер» в естественной среде обитания

Вероятнее всего, через несколько лет (возможно, десятков лет), будут открыты реальные возможности комплекса. Судя по открытой информации ОТРК способен поражать цели, проходя через высокоэшелонированную оборону. И будет хорошо, если нам никогда не придется испытать «Искандер-М» или «Искандер-К» на реальном противнике. Ведь в первую очередь 9К720 – это орудие устрашения.

Умение правильно прицелиться

Но все же главной «изюминкой» новых ракет стала система наведения. Инерциальная система при всей своей надежности и помехозащищенности не «ловит» отклонения от курса из-за ухода гироскопов и бокового сноса ракеты. На больших дальностях отклонение реальной траектории от заданной получается немалое. У новых американских КР оно составило 900 м на каждый час полета, а полет на максимальную дальность занимает 2,53 часа. Для компенсации накапливающейся ошибки добавили корреляционную систему с коррекцией по рельефу местности благо к тому времени спутники радиолокационной разведки позволяли создать подробную базу трехмерных изображений поверхности Земли. Так работает система наведения TERCOM той же «Томахоук». На заложенной в программе траектории выбираются несколько участков коррекции, оцифрованное радиолокационное изображение их рельефа закладывается в память бортовой ЦВМ при подготовке к пуску. После пуска с помощью стартового ускорителя (при наземном или морском базировании) или сброса с самолета ракета запускает маршевый двигатель и следует к цели по заданной траектории на высоте 60100 м (может снизиться и до 30 м), обходя препятствия и ранее выявленные сильные группировки ПВО и меняя курс каждые 100200 км. По достижении участка коррекции бортовой радиовысотомер СВЧ диапазона «ощупывает» подстилающую поверхность и получает радиолокационную карту рельефа. Карта оцифровывается, ЦВМ сравнивает полученный «слепок» с эталонным и по выявленным ошибкам выдает команды на корректирование траектории. В результате ракета выводится в район цели с точностью, недостижимой для предыдущих поколений. Круговое вероятное отклонение, то есть радиус круга, в который ракета попадает с вероятностью 0,5, не превышает 100 м. При ядерной БЧ этого вполне достаточно. На тех же основах работает, скажем, и система наведения ракеты Х-55 с высотой полета 40110 м ее инерциальная система сопряжена с доплеровским измерителем скорости и сноса и системой коррекции по рельефу местности.

Семейство стратегических крылатых ракет, принятых в СССР, в целом подобно американскому. Однако с того же 1976 года НПО «Машиностроение» разрабатывало на основании несколько иных требований ракету «Метеорит» сверхзвуковую, с дальностью пуска до 5 000 км и универсального (воздушного, морского и наземного) базирования. Кроме прочих новшеств предполагалось оснащать ее устройством ионизации набегающего потока воздуха для формирования плазменного шлейфа. Последний должен был снижать сопротивление движению и резко уменьшить радиолокационную заметность ракеты технология, не реализованная в серии и поныне, однако до сих пор актуальная. Но работы по «Метеориту» свернули к концу 1980-х годов.

После подписания в 1987 году Договора о сокращении ракет средней и меньшей дальности развитие вооружений переориентировалось на «обычные» войны. В СССР и США началась модернизация стратегических КР с заменой ядерных боевых частей «обычными». Последние требовали большей точности системы наведения. И причиной американского «миролюбия» была уверенность в технологическом превосходстве и обеспечении большей точности попаданий своих ракет, а также большей эффективности обычных боевых частей. Так, американская пассивная оптико-электронная головка самонаведения системы DSMAC обеспечивала круговое вероятное отклонение не более 2030 м. Впрочем, оптический коррелятор по эталонному изображению местности получила и модификация советской ракеты Х-55 Х-55ОК. У американской «Томахоук» появились модификации BGM-109C с унитарной полубронебойной фугасной боевой частью для удара по защищенным объектам и BGM-109D с кассетной боевой частью для ударов по скоплениям войск, аэродромам и т.п. Правда, уменьшалась дальность пуска обычные боевые части больше весили и занимали больше места, чем ядерные. Скажем, у «Томахоук» максимальная дальность пуска составила 1 600 км, у неядерной КР воздушного базирования AGM-86С 1 100 км. Тем не менее переделку части ядерных ракет в «обычные» американцы периодически возобновляли по мере расходования последних. Что до наземных «Томахоук» BGM-109G, то их, согласно Договору, ликвидировали.

Стратегическая крылатая ракета Х-555, Россия, 2000 г. Класс «воздухземля»

Оснащение Вооруженных Сил ракетами

В конце 2014 года начальник Генерального Штаба Валерий Герасимов подвел итоги по модернизации армии за прошедший год. В части ракетного оснащения он отметил, что Россия получила тридцать восемь межконтинентальных баллистических ракет. Полки ПВО пополнились современными зенитными РК. Две бригады перевооружены на «Искандер-М».

Он рассказал и о поставках в военно-морской флот техники, а именно: субмарины «Новороссийск», подводного крейсера с крылатыми ракетами «Северодвинск», малых ракетных кораблей «Углич» и «Град Свияжск». Кроме того, совершенствуется система, которая предупреждает о ракетном нападении.

История «Искандера»

Концептуальная разработка «Искандера» началась в 1988 году – новый комплекс должен был заменить ОТРК «Ока», при этом не подпадая под действие заключённого в 1987 году США и СССР Договора о ликвидации ракет средней и меньшей дальности (ДРСМД). Соглашение предписывало уничтожить баллистические и крылатые ракеты наземного базирования с дальностью полёта 500–1000 км и 1000–5500 км.

Несмотря на то что ОТРК «Ока» имела дальность полёта 400 км и не подпадала под положения ДРСМД, генеральный секретарь ЦК КПСС Михаил Горбачёв по просьбе американской стороны включил в него этот комплекс.

Главный конструктор «Оки» Сергей Непобедимый лично ходатайствовал перед Военно-промышленной комиссией президиума Совмина СССР о разработке нового оперативно-тактического комплекса, на который бы не распространялись положения ДРСМД.

Разработка велась КБ машиностроения в Коломне при участии ЦКБ «Титан» и Научно-исследовательского института электронных приборов (НИИЭП). Впервые «Искандер» был показан публике в августе 1999 года на Международном авиационно-космическом салоне (МАКС) в подмосковном Жуковском. На вооружение комплекс поступил в 2006 году.

Основным видом используемых снарядов является твердотопливная одноступенчатая ракета 9М723К1. После запуска она летит по квазибаллистической траектории и ведёт активное маневрирование, используя газодинамические и аэродинамические рули. Это серьёзно затрудняет её перехват.

Крейсерская скорость ракеты составляет 2,1 тыс. м/с. Наименьшая дистанция до цели – 50 км, а наибольшая зависит от модификации комплекса и вида ракеты.

Комплекс несёт на себе четыре ракеты одновременно – две на пусковой установке и ещё две на машине заряжания.

ОТРК «Искандер» предназначен для поражения крупных целей, которые находятся вне досягаемости артиллерии, – командных центров и баз противника, скоплений бронетехники и надводных кораблей.

Согласно доктрине НАТО, «Искандер» (SS-26 Stone в классификации альянса) является средством создания так называемой зоны A2D – «зоны запрета доступа». Эта концепция предполагает, что силы альянса не могут находиться или передвигаться в радиусе действия систем «Искандер» без риска получения неприемлемого ущерба.

Дальность и точность

Х-101/Х-102 — это новая крылатая ракета воздушного базирования, которая создавалась специалистами машиностроительного конструкторского бюро «Радуга» (Дубна) для замены советских ракет Х-55. Разработка боеприпаса стартовала в 1990-х годах. Первые испытания прототипов начались в 1998 году, серийное производство развернулось в 2002 году. Однако ракета не принималась на вооружение до 2012 года.

Ракета производится в двух вариантах. Х-101 — боеприпас с обычной (осколочно-фугасной) боевой частью мощностью около 400 кг в тротиловом эквиваленте. Х-102 — ракета с термоядерной боеголовкой мощностью от 250 килотонн до 1 мегатонны.

Длина ракеты составляет 7,45—7,6 м, масса — 2,2—2,4 т, размах крыла — 4,4 м, диаметр корпуса — 0,75 м, вес боевой части — 400 кг. Х-101/Х-102 запускается на высоте до 6 км, но основную часть пути летит на высоте 30—70 м, маневрируя и огибая рельеф местности.

Особенность ракеты заключается в малозаметности, которая достигается за счёт специальной аэродинамической конструкции и использования радиопоглощающих материалов. Эффективная площадь рассеивания (ЭПР) Х-101/Х-102 оценивается в 0,01 кв. м (аналогична самолётам-«невидимкам»). По словам Кнутова, в сочетании с современным комплексом РЭБ, средствами оптической и тепловой защиты российская ракета становится практически неуязвимой.

«Радиолокационным средствам будет очень сложно обнаружить такую цель. Наиболее реальный способ перехватить ракету — это визуальное обнаружение специально приспособленными для этого истребителями. Теоретически это, конечно, возможно, но на практике — чрезвычайно трудоёмкая задача», — отметил Кнутов.

Главные достоинства Х-101/Х-102 заключаются в невероятной дальности. В октябре 2016 года министр обороны Сергей Шойгу заявил, что ракета может гарантированно поражать цели на расстоянии до 4,5 тыс. км. В ряде отечественных и западных СМИ утверждается, что максимальная дальность российской ракеты составляет от 5 до 10 тыс. км.

«Реальные тактико-технические характеристики Х-101/Х-102 не раскрываются. Это секретная информация. Однако очевидно, что наша ракета — это стратегическое оружие, позволяющее самолёту совершать пуск за пределами зоны действия ПВО противника», — сказал Кнутов.

• Стратегический бомбардировщик-ракетоносец Ту-95МС
• РИА Новости
• Алексей Куденко

Ещё одно достоинство ракеты — её высокая точность. По информации источников газеты «Известия», Х-101 с обычной боевой частью может отклоняться от цели менее чем на 10 м при дальности пуска до 10 тыс. км. Согласно данным британского аналитического агентства Jane’s Information Group, отклонение Х-101 не превышает 20 м, а Х-102 — 100 м.

На российской ракете установлен малогабаритный турбореактивный двухконтурный двигатель (ТРДД) с тягой порядка 360 кг. После пуска силовая установка выдвигается из нижней части фюзеляжа. Максимальная продолжительность полёта Х-101/Х-102 не превышает десяти часов, а скорость — 970 км/ч.

Российская ракета оборудована инерциальной системой наведения. В процессе полёта она использует бортовую цифровую вычислительную машину с коррекцией по цифровым картам и оптико-электронный высотомер (передаёт изображение местности). Помимо этого, Х-101/Х-102 «ориентируется» по координатам российской навигационной системы ГЛОНАСС. На конечном этапе ракету направляет оптическая или радиолокационная корреляционная головка самонаведения (ГСН).

Несколько фактов

Заместитель Министра обороны, Действительный государственный советник Российской Федерации 1-го класса Ю.И. Борисов заявил, что испытания проведены, ракета имеет практически неограниченную дальность полёта и может находиться в воздухе несколько дней.

Другой крупный чиновник из ВПК сказал, что испытания проведены, реактор вышел на расчётную мощность и двигатель обеспечил необходимую тягу. Во время проведения испытаний было обеспечено соблюдение всех норм радиационной безопасности.

Министерство обороны представило два ролика, в которых показаны фрагменты испытаний и цех окончательной сборки изделий Буревестник. На этом вся доступная официальная информация исчерпывается.

Разногласия по ДРСМД

Несмотря на то что комплекс «Искандер» не нарушает условия ДРСМД, именно одна из его ракет была выбрана Вашингтоном в качестве повода для разрыва договора. В 2014 году тогдашний американский лидер Барак Обама направил президенту России Владимиру Путину письмо, в котором впервые на уровне глав государств обвинил российскую сторону в нарушении условий соглашения.

Вашингтон утверждал, что Москва в нарушение положений договора проводила испытания ракеты 9М729 для комплекса «Искандер», дальность полёта которой якобы превышает 500 км.

Однако представители США и стран НАТО брифинг проигнорировали.

Основные характеристики

Назначение комплекса

Предназначен для поражения боевыми частями в обычном снаряжении малоразмерных и площадных целей в глубине оперативного построения войск противника. Предполагается, что может быть средством доставки тактического ядерного оружия. Наиболее вероятные цели:

• средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия)
• средства противоракетной и противовоздушной обороны
• самолёты и вертолёты на аэродромах
• командные пункты и узлы связи
• важнейшие объекты гражданской инфраструктуры

Состав комплекса

ТЗМ 9Т250-1 комплекса «Искандер-М» на генеральной репетиции Парада Победы-2010 в Москве.

В состав комплекса входят шесть типов машин (51 единица на ракетную бригаду):

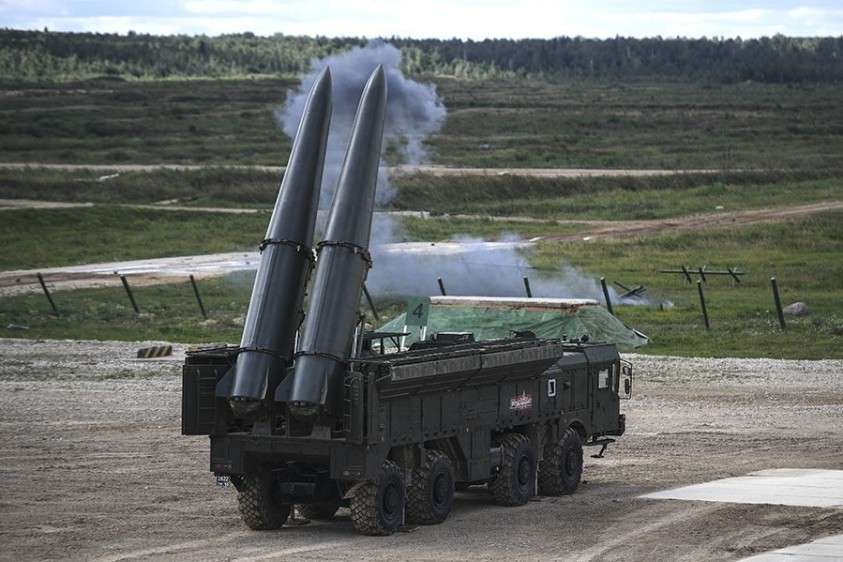

• Самоходная пусковая установка (СПУ) (9П78-1) 12 шт. — предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет. Искандер может быть выполнен на основе специального колёсного шасси производства Минского завода колёсных тягачей (МЗКТ-7930). Полная масса 42 т, полезная нагрузка 19 т, скорость передвижения по шоссе/грунтовой дороге 70/40 км/ч, запас хода по топливу 1000 км. Расчёт 3 человека.
• Транспортно-заряжающая машина (ТЗМ) (9Т250 (9Т250Э)) 12 шт. — предназначена для транспортировки дополнительных двух ракет. Выполнена на шасси МЗКТ-7930, оснащена погрузочным краном. Полная боевая масса 40 т. Расчёт 2 человека.
• Командно-штабная машина (КШМ) (9С552) 11 шт. — предназначена для управления всем комплексом «Искандер». Выполнена на колёсном шасси КАМАЗ 43101. Радиостанция Р-168-100КАЕ «Акведук». Расчёт 4 человека. Характеристики КШМ:
• максимальная дальность радиосвязи на стоянке/на марше: 350/50 км
• время расчёта задания для ракет: до 10 с
• время передачи команд: до 15 с
• число каналов связи: до 16
• время развёртывания (свёртывания): до 30 минут
• время непрерывной работы: 48 часов
• Машина регламента и технического обслуживания (МРТО) — предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Выполнена на колёсном шасси КамАЗа. Масса 13,5 тонн, время развёртывания не превышает 20 минут, время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты — 18 минут, расчёт 2 человека.
• Пункт подготовки информации (ППИ) (9С920, КАМАЗ 43101) — предназначена для определения координаты цели и подготовки полётных заданий для ракет с последующей их передачей на СПУ. ППИ сопряжён со средствами разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолёта или БПЛА. Расчёт 2 человека.
• Машина жизнеобеспечения (МЖО) 14 шт. — предназначена для размещения, отдыха и приёма пищи боевых расчётов. Выполнена на колёсном шасси КАМАЗ 43118. Машина имеет в своем составе: отсек отдыха и отсек бытового обеспечения. Отсек отдыха имеет 6 спальных мест вагонного типа с откидными верхними лежаками, 2 рундука, встроенные шкафчики, открывающееся окно. Отсек бытового обеспечения имеет 2 рундука с сидениями, складной подъёмный стол, систему водоснабжения с баком на 300 литров, бачок для подогрева воды, насос для перекачки воды, систему слива, мойку, сушилку для одежды и обуви.
• Комплект арсенального оборудования и учебно-тренировочные средства.

Боевые характеристики

• Круговое вероятное отклонение: 10—30 м (в зависимости от применяемой системы наведения); 5-7 м («Искандер-М» с применением ракеты с корреляционной ГСН)
• Стартовая масса ракеты: 3 800 кг
• Масса боевой части: 480 кг
• Длина 7,2 м
• Диаметр 920 мм
• Скорость ракеты после начального участка траектории: 2 100 м/c
• Максимальные перегрузки в процессе полета – 20-30G (ракета маневрирует в полете как по высоте так и по направлению полета). Максимальная высота траектории – 50 км.
• Минимальная дальность поражения цели: 50 км
• Максимальная дальность поражения цели:
• 500 км Искандер-К (500 км с крылатой ракетой Р-500, по некоторым источникам до 700км)
• 280 км Искандер-Э (экспортный)
• Наведение: ИНС, ГЛОНАСС, Оптическая ГСН
• Время до пуска первой ракеты: 4—16 минут
• Интервал между запусками: 1 минута (для пусковой установки 9П78 с двумя ракетами)
• Температурный диапазон эксплуатации: от −50 °C до 50 °C
• Срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях

Типы головных частей

В обычном снаряжении:

• кассетная с 54 осколочными боевыми элементами неконтактного подрыва (срабатывают на высоте около 10 м над поверхностью земли)
• кассетная с кумулятивными осколочными боевыми элементами
• кассетная с самоприцеливающимися боевыми элементами
• кассетная объёмно-детонирующего действия
• осколочно-фугасная (ОФБЧ)
• фугасно-зажигательная
• проникающая (ПрБЧ)
• специальная (ядерная)

Испытания Буревестника

Пуск произведён на ядерном полигоне на о. Новая Земля, у населённого пункта Паньково в конце 2022 года. В полёте был запущен ядерный ТРД. Полёт был признан успешным. По данным американской прессы (со ссылкой на разведку), ранее были проведены четыре пуска в Капустином Яру. Все неудачные. Видимо, американцы приняли бросковые испытания за неудачные полёты. Проведение бросковых испытаний – обычная практика нашего ВПК. В них проверяется процесс схода ракеты с ПУ, работа наземного оборудования, отрабатывается технология работ и т.д.

Буревестник в полёте. Можно различить стреловидное крыло большого удлинения, значительный по размерам стартовый ускоритель и факел от его работы. Довольно большой киль расположен снизу

В полёте ракету сопровождали несколько самолётов, с которых велась киносъёмка. Внимательно рассмотрим кадр с полётом Буревестника. Видно крыло с умеренной стреловидностью и большим удлинением. Большое удлинение обеспечивает большую дальность полёта. Ракета имеет два крупных стартовых ускорителя по бокам. Ускорители, скорее всего, твёрдотопливные. Высокий киль с умеренной стреловидностью простирается вниз. Для того чтобы стабилизатор не попадал в зону факела от работающего стартовика, он, наверное, выполнен в виде буквы «V». Учитывая все вышеизложенное, я набросал возможную схему ракеты Буревестник.

Возможная схема КР Буревестник
