Граната Ф-1, или просто «Лимонка»: оружие оборонительного боя

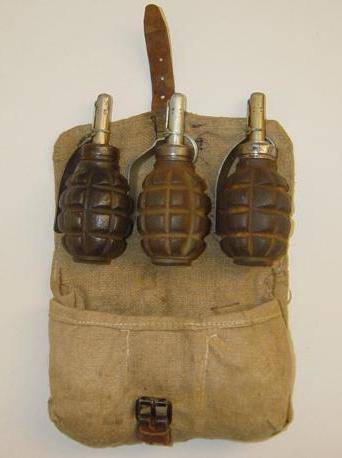

Внешние отличия

Характерный признак – ребристый корпус, отливаемый из особого сорта чугуна. Он подразделен ровно на 32 сегмента. Теоретически это должно означать, что при подрыве образуются все те же самые 32 осколка, но на практике так выходит далеко не всегда. Вместе с запалом граната «лимонка» весит целых 0,6 кг. В роли взрывчатого вещества выступает тротил. Навеска – 60 граммов. Запал характерен своей универсальностью, так как может быть использован одновременно с гранатами РГ-41, РГ-42, РГД-5. Индекс его – УЗРГМ.

Следует помнить, что боевые гранаты окрашиваются строго в зеленый цвет, который может варьироваться от хаки до темно-оливкового. Учебный вариант – черный, на поверхности «снаряда» в этом случае имеется две белые полосы. Помимо этого, учебная граната «лимонка» имеет отверстие в нижней части

Важно! У боевого запала никакой индикационной окраски нет

Учебная граната отличается тем, что у нее чека и вся нижняя часть прижимного рычага окрашены в алый цвет. Так как сделать «лимонку» (гранату) учебную можно из боевой, выкрутив запал и «прожарив» корпус на костре (ВВ просто выгорит, без взрыва), то при изготовлении «эрзаца» об этой особенности забывать не нужно. В противном случае на учениях кто-нибудь может «поймать» сердечный приступ.

Как лучше метать гранату

Взрыв гранаты Ф-1 происходит такой силы, что на близком расстоянии не поможет и бронежилет. Осколки повредят лицо, ноги и руки. А при попадании его в шею наступает смерть. Мелкие осколки наносят повреждения до 100 м и 250 до м – крупные. В закрытых помещениях появляется еще и ударная волна, вызывающая контузию.

Существует несколько способов метания гранаты:

  • Не замахиваясь, бросают точно в цель и далеко. Бросающая рука находится над головой. Она должна быть хорошо разработана. Такой прием применяется в закрытых пространствах, при схватках на улицах.
  • Бросок от пояса или гранатной сумки снизу вперед. Применяется в зданиях, когда необходимо бросить несколько гранат сразу.
  • Метать из-за угла или любого укрытия, имеющего вертикальное положение. Бросают от пояса и снизу.
  • В положении лежа метают от пояса по щели, находящейся в горизонтальном положении.
  • Из положения «с колена». Применяют прием, когда надо метнуть далеко.

Бросив гранату, следует спрятаться за укрытие. Не надо проявлять любопытство и смотреть, как она сработала. После взрыва досчитать до 22, за это время осколки улягутся, и можно делать рывок, уходя в сторону.

Литература

  • Шунков В. Н. . Оружие пехоты 1939—1945. — Минск: Харвест, 1999. — 624 с. — ISBN 985-433-803-7.
  • Описание ручной гранаты Ф.1 с запалом Ковешникова.. — М.: Издание Артиллерийского управления РККА., 1931. — 16 с.

А. А. Благонравов, М. В. Гуревич. Боеприпасы стрелкового вооружения. Патроны, ручные и ружейные гранаты. Их устройство.. — Л.: Издание военно-технической академии РККА имени тов. Дзержинского., 1932. — 210 с. — 1000 экз.

Краткое описание устройства и применения ручных гранат марки Ф-1 с запалом системы Ф. В. Ковешникова.. — М.: Артиллерийское Управление РККА., 1937. — 6 с.

Б. В. Прибылов, Е. Н. Кравченко. Ручные и ружейные гранаты.. — М.: «Арктика 4Д», 2008. — 776 с. — 3000 экз. — ISBN 978-5-902835-04-2.

Наставление по стрелковому делу (НСД-38). Ручные гранаты.. — М.: Государственное военное издательство Наркомата обороны Союза ССР., 1939. — 47 с.

Наставление по стрелковому делу. Ручные гранаты. / Под наблюдением Козлова Д. И.. — М.: Военное издательство Министерства обороны СССР., 1965. — 65 с.

О разлете осколков и везении

О максимальной дальности броска говорить сложно: если солдат – мастер спорта по метанию диска, она может превышать 100 метров. Физически развитый человек швырнет ее (в среднем) на 30-35 метров. Осколки (на практике) разлетаются примерно на 30 метров

Здесь следует сделать важное отступление

Практически во всех инструкция сказано, что граната «лимонка» «разбрасывает» осколки на 150-200 метров. Это не совсем фантастика: действительно, отдельные «ошметки» могут залетать и на такую дистанцию. Но про зону гарантированного поражения в этом случае никакой речи не идет.

Более того, в иных ситуациях на 200 метров улетают осколки даже от РГ-42, создатели которой о подобных рекордах и не заикались. Это не показатель. Опыт участников реальных боевых действий говорит, что зона гарантированного поражения у мин, гранат и тому подобного «добра» составляет примерно 35-40 метров, не больше. Если дальше – то здесь все зависит уже от индивидуального везения. Если совсем-совсем повезет, то есть вероятность и в метре от взорвавшейся «лимонки» остаться в живых.

Устройство

Граната Ф-1 комплектуется из:

  • корпуса;
  • взрывчатого вещества (разрывного заряда);
  • взрывателя (запала).

Корпус «лимонки» отливается из сталистого чугуна в форме овального полого сосуда. Его внешняя поверхность имеет рифление, т.е. поделена на сегменты продольными и поперечными бороздами.

Такая конструкция оболочки:

  • предназначена для облегчения дробления металла при взрыве;
  • несёт эргономическую функцию, улучшая захват гранаты рукой;
  • во время установки растяжки, «рёбра» не позволяют шнуру соскальзывать при привязывании боеприпаса к опоре.

Конструкция Ф-1

Через отверстие в верхней части в корпус помещается взрывчатое вещество и ввинчивается запал.

Конструкция Ф-1

Модернизированный УЗРГ (УЗРГМ) отличается от своего предшественника формой спускового рычага и устройством ударного механизма, позволяющими понизить количество осечек боеприпаса.

Запал гранаты УЗРГМ

К основным элементам запала относятся:

  • предохранительная чека — кольцо, предотвращающее случайный взрыв, от выпадения чеку защищают проволочные концы, закрепляющие ее на запале;
  • ударник — металлический стержень с заострённым концом, удерживаемый спусковым рычагом и нагруженный пружиной;
  • спусковой рычаг — пластина из металла, после извлечения чеки, в прижатом к корпусу положении, блокирует ударник, а в момент броска высвобождает его;
  • капсюль-воспламенитель;
  • пороховой замедлитель взрыва;
  • капсюля-детонатора с детонирующей смесью.

Боевое применение

Тактические особенности боевого применения

В условиях открытой местности эффективная дальность поражения противника при взрыве гранаты непосредственно фугасным действием боеприпаса составляет 3-5 метров. Радиус сплошного поражения живой силы осколками — 7 метров. Шансы на поражение осколками гранаты сохраняются на дистанции до 200 метров, но это утверждение верно только для крупных фрагментов гранаты. Как правило, это элементы запала, реже — фрагменты днища гранаты; основная часть чугунного корпуса (более 60 %) при взрыве распыляется на мелкие неопасные осколки. Чем более крупным является осколок, тем выше его потенциальная дальность поражения. Начальная скорость осколков гранаты составляет 700-720 метров в секунду; масса осколков в среднем 1-2 грамма, хотя встречаются как более крупные, так и более мелкие.

Особенности поражающих факторов гранат закономерно определяют области применения в современных конфликтах. Наибольшим эффектом гранаты обладают в помещениях и замкнутых пространствах. Это связано со следующими факторами. Во-первых, в относительно небольшом помещении, размерами до 30 метров, всё пространство находится в зоне поражения осколков, также осколки могут рикошетить от стен, потолка и пола, что также увеличивает шансы поражения противника, даже если он находится в укрытии. Во-вторых, фугасное действие гранаты в замкнутом помещении многократно усиливается, вызывая контузии, баротравму, дезориентируя противника, что позволяет, воспользовавшись моментом, проникнуть в помещение и воспользоваться другим оружием для его уничтожения.

Граната Ф-1 более эффективна по сравнению с наступательными гранатами при штурме замкнутых пространств и помещений, так как из-за более высокой массы она даёт большее количество осколков и обладает более выраженным фугасным действием. Всё это позволяет с большей вероятностью выводить противника из строя.

Тактические особенности диверсионного применения

Также гранаты Ф-1 часто используются при постановке растяжек, что обусловлено количеством осколков, повышающим шансы на поражение противника, и надёжным запалом, которому не повредит длительное нахождение в неблагоприятных условиях перед тем, как ловушка сработает. Комбинация из 2-х гранат Ф-1 создаёт растяжку, обладающую ещё и некоторыми противосапёрными свойствами — она взрывается при перерезании тросика (проволоки). В спецподразделениях запалы гранат Ф-1 «дорабатывают», перед установкой в качестве растяжки спиливают детонирующий заряд и убирают фитиль-замедлитель. Также можно снарядить гранату минным взрывателем мгновенного действия, подходящим по размерам. Тем самым добиваются практически мгновенного взрыва и лишают противника 3—4-х секунд на спасение.

Применение в военных конфликтах

В начале Второй мировой войны корпуса гранат снаряжали вместо тротила имевшимися под рукой взрывчатыми веществами; поисковики находят в районе Санкт-Петербурга гранаты, снаряженные дымным порохом. Граната с такой начинкой вполне эффективна, хотя и менее надёжна.

Во время Великой Отечественной войны Ф-1 широко применялась на всех фронтах.

В конце 1930-х и в начале 1940-х годов тактические наставления для пехотных частей рекомендовали Ф-1 в том числе и в качестве противотанкового средства. Несколько гранат плотно увязывались в мешок так, чтобы детонатор одной из них оставался снаружи, мешок бросался под гусеницы или колёса вражеской бронетехники с целью вывода из строя ходовой части. Впоследствии данный метод не получил широкого распространения из-за своей относительно низкой эффективности.

Состоит на вооружении

Граната Ф-1 состоит на вооружении во всех армиях стран СНГ, также она получила широкое распространение в странах Африки и Латинской Америки. Также существуют болгарская, китайская и иранская копии.

Реально задокументированное чудо

В 1987 г. в в/ч 74292 был реальный случай, когда Ф-1 взорвалась внутри (!) танка Т-62. А люки при этом были открыты. Проводились «стоячие» учения, на месте командира танка был молодой солдат, в роли заряжающего выступал комроты в чине капитана. Так вот. Командир вообще не получил никаких повреждений, а солдату в руку прилетел крошечный осколок. Зато вся внутренняя танковая «требуха» была буквально изрешечена осколками.

Случай напоминает сказку, но он реально задокументирован. Так что надеяться гранатой «выкосить» целую роту противников – затея довольно-таки бесперспективная. В гористой или лесистой местности враг (если он хоть как-то обучен) почти наверняка сумеет укрыться от поражающих факторов взрыва.

Строение гранаты

Граната «лимонка», как и большая часть противопехотных, содержит три основных части:

  1. Корпус. Он имеет овальную форму с ребристой поверхностью, выполненной из толстого литого чугуна. При разрыве реберный слой разлетается на определенной массы и размера осколки, которые имеют начальную скорость 730 м/сек. Общая масса 600 г.
  2. Вещество для взрыва. Используется тротил массой, равной 60 г. Иногда применяют тринитрофенол. В этом случае увеличивается способность поражения, но уменьшается срок хранения на складах, при истекшем сроке может произойти взрыв. Взрывчатое вещество отделяется от металлического корпуса бумагой, лаком или парафином.
  3. Запал. Его марка УЗРГМ имеет универсальное строение и подходит к другим видам гранат. Отверстие запала во время хранения оружия прикрывается пробкой из пластмассы.

О тактических особенностях

Как утверждают специалисты, благодаря своим характеристикам, гранаты Ф-1 представляют опасность на расстоянии до 200 м. Сплошное поражение живой силы осколками происходит в радиусе семи метров. На такой дистанции смертельными могут быть даже маленькие осколки. Если объект расположен на отдалении (свыше ста метров), зацепить его могут только самые крупные фрагменты корпуса. Поражающие элементы движутся со скоростью 720 м/с. Оптимальный вес одного осколка составляет 2 г. При эксплуатации гранат в боевой обстановке учитываются следующие нюансы. Ф-1 особенно эффективна в небольших помещениях, поскольку осколки могут срикошетить от пола и потолка. В таком случае у противника не будет шансов на спасение, даже если он успеет укрыться. Кроме того, от взрыва гранаты враг может получить контузию и баротравмы. Дезориентированного противника затем уничтожают, используя другое оружие.

История

Французская граната F-1 модели 1915 года

В 1922 году артиллерийское ведомство РККА взялось за наведение порядка на своих складах. Согласно отчётам артиллерийского комитета на вооружении Красной Армии в то время находились гранаты семнадцати различных типов. Осколочной оборонительной гранаты собственного производства в Союзе ССР на тот период не было. Поэтому временно на вооружение была принята граната системы Миллса, запасы которой на складах имелись в большом количестве (200 000 штук по состоянию на сентябрь 1925 года). В крайнем случае, допускалась выдача войскам французских гранат F-1. Дело было в том, что запалы французского образца отличались ненадёжностью. Их картонные корпуса не обеспечивали герметичности, и детонационный состав отсыревал, что приводило к массовым отказам гранат, а того хуже и к прострелам, что было чревато взрывом в руках.

В 1925 году Артиллерийский комитет констатировал, что потребность в ручных гранатах РККА удовлетворена всего на 0,5 %. Для исправления ситуации Артком 25 июня 1925 года постановил:

  • Артиллерийскому Управлению РККА произвести всестороннее испытание существующих образцов ручных гранат, ныне состоящих на вооружении.
  • Необходимо внести усовершенствования в гранату образца 1914 года, с целью увеличения её поражающей способности.
  • Сконструировать гранату осколочного действия типа Миллс, но более совершенную.
  • В ручных гранатах F-1 швейцарские запалы заменить запалами Ковешникова.

В сентябре 1925 года проводились сравнительные испытания гранат основных типов, имеющихся на складах. Основным проверяемым критерием было осколочное поражение гранат. Выводы, сделанные комиссией, звучали следующим образом:

В 1926 году были проведены испытания гранат F-1 из имеющихся на хранении (на складах в тот момент имелся 1 млн гранат данной системы) с запалом Ковешникова разработки 1920 года. По результатам испытаний конструкция запала была доработана, и после войсковых испытаний в 1927 году граната F-1 с запалом Ковешникова под наименованием ручная граната марки Ф-1 с запалом системы Ф. В. Ковешникова в 1928 году была принята на вооружение РККА.

Все имевшиеся на складах гранаты были снабжены запалами Ковешникова уже к началу 1930-х годов, а в скором времени в СССР было налажено собственное производство корпусов гранат.

В 1939 году инженер Ф. И. Храмеев доработал гранату — корпус лимонки стал несколько проще, утратил нижнее окно.

Существует ещё одна версия появления гранаты Ф-1. В 1999 году полковник в отставке Федор Иосифович Храмеев сообщил в интервью журналу «Коммерсантъ Власть», что в 1939 году им была сконструирована граната Ф-1.

Как сообщил в интервью Ф. И. Храмеев, предварительные испытания гранаты были минимальны, было изготовлено всего 10 опытных образцов, которые были вскоре испытаны, а затем конструкция была запущена в серийное производство:

В 1942—43 годах запал Ковешникова заменили стандартным унифицированным запалом УЗРГ; после окончания Великой Отечественной войны запал был усовершенствован, повышена надёжность срабатывания, и он получил обозначение УЗРГМ.

Преимущества Ф-1

Отчего же это оружие, появившееся фактически уже сто лет назад, и по сей день активно используется не только в нашей армии, но и в ВС других государств бывшего СССР? Самые важные обстоятельства – простота, технологичность и дешевизна производства. Процесс последнего был предельно прост: производилась отливка корпуса, в него помещали расплавленный тротил, остужали…

И граната была готова! Сравните это с выпуском тех же РГО, когда используется сталь, пластик, прочие материалы. «Лимонки» же могло выпускать любое предприятие, у которого имелся хоть какой-то литейный цех.

Кроме того, увесистость гранаты позволяет эффективно ее использовать в городских условиях: будучи брошенной с достаточной энергией, она легко пролетит через стекло, ветки, прочие препятствия. Кроме того, подрыв никак не зависит от силы, с которой Ф-1 столкнется с поверхностью. Она может упасть на дерево, камень, сталь, в болото или реку, но все равно взорвется (как правило).

Кроме того, граната Ф-1 «лимонка» достаточно мощная и убойная. А что еще нужно военным? Как ни странно, многое. Есть у этих гранат и недостатки.

О правильном использовании

Перед применением солдат должен разогнуть предохранительные усики, а затем взять гранату таким образом, чтобы рука полностью фиксировала прижимной рычаг к корпусу. Перед самым броском (!) нужно выдернуть чеку. Держать «лимонку» в таком положении можно неограниченно долгое время, так как при сжатом рычаге капсюль не инициируется, а потому взрыв не произойдет.

Как только будет выбрана цель, следует энергично метнуть в нее гранату. Рычаг в этот момент провернется, освободив боевой ударник, и отлетит в сторону. Ударник инициирует капсюль (проколов его), а через три-четыре секунды произойдет взрыв.

Помните, как в фильмах неоднократно показывали эпизод, когда отчаянный матрос (солдат, революционер, партизан и т. д.) в последнем, отчаянном рывке выдергивает чеку зубами? Если вы решите повторить этот трюк, заранее озаботьтесь наличием хорошего стоматолога, так как передние зубы вам 100% придется менять. Даже рукой, если фиксирующие усики не разогнуты, такой подвиг может совершить разве что Шварценеггер в молодости, так что какие уж тут зубы… Словом, не вздумайте выдирать чеку таким образом!

«Лимонка» в афганской войне

Граната Ф-1 внесла свой вклад и в военные действия в Афганистане. В горах во время ближнего боя она была самой результативной. Среди камней, служащих прикрытием, ее применяли при прямом бое с противником. На открытой местности использовать гранату опасно в связи с большим разлетом осколков, а когда душманы находятся на откосе горы, применять лимонки значительно удобнее, чем артиллерию или минометы. Ведение боя в горах базировалось по правилу «кто выше, тот сильнее». Даже при действиях одного подразделения внизу, сверху ему помогали располагавшиеся на хребте. В некоторых случаях, ввиду дальности полета, чеку запала привязывали к корпусу гранаты, чтобы она не взорвалась в воздухе, не долетев до места назначения.

Откуда пошла «лимонка» по земле русской?

Скорее всего, прототипом послужила граната Мильса времен Первой мировой войны. На тот момент это было наиболее совершенное в своем классе оружие. Это предположение наверняка не лишено крупицы истины, так как формой и принципом конструкции осколочной рубашки они на удивление схожи. Впрочем, есть и другая точка зрения.

Ф. Леонидов считает, что непосредственной моделью для сборки послужила французская F-1 (!), которая была принята на вооружение в 1915 году и… английская граната системы Лемона (одна из версий, почему гранату Ф-1 называют «лимонкой»). Но так ли это на самом деле, никто доказать уже не сможет.

В принципе, это не так уж и важно, ибо конструкция запала – исконно отечественная, да и высокая технологичность производства – дань советской оружейной традиции. И английские, и французские образцы времен ПМВ значительно сложнее в изготовлении и дороже

Минусы «лимонок»

Во-первых, вес. Целых 0,6 кг! В боевых условиях это очень значительная масса. Во-вторых, «размытое» действие запала: от 3,2 до 4,2 с. Более того, на практике постоянно встречаются образцы, которые могут взорваться как через меньшее, так и через большее время. В одной из частей Забайкалья это обстоятельство чуть было не привело к трагедии, когда граната взорвалась через восемь секунд!

Солдат в это время уже высунулся из-за укрытия, и только по счастливой случайности его не нашинковало осколками. Кроме того, в боевых условиях длительное действие запала может приводить к тому, что особенно «шустрый» противник просто выбросит прилетевший к нему «подарок».

В-третьих, нет варианта гранаты, которая бы подрывалась сразу после контакта с целью. Это так называемые горные модели. В Афганистане это неоднократно приводило к трагедиям, когда брошенный снаряд отскакивал от камня и прилетал обратно. Все эти недостатки отсутствовали у гранат РГО и РГН. Но они были значительно дороже и сложнее в производстве, да и выпуск их пришелся на период развала СССР. Так что на страже осталась все та же самая «эфка».

Граната «лимонка» Ф1, имея многие положительные качества, в любом случае еще много лет будет стоять на вооружении нашей армии.

Как срабатывает запал гранаты Ф-1

В обычном состоянии ударник нагружается боевой пружиной и фиксируется с помощью вилки предохранительного рычага, который сопряжен с его хвостовиком. Верхний конец боевой пружины упирается в фаску направляющей шайбы, а нижний – в фаску шайбы ударника. Фиксация предохранительного рычага обеспечивается шплинтом предохранительной чеки, вставленной в отверстия корпуса и рычага.

Лимонка в разрезе

Удалив предохранительную чеку, боец должен удерживать рычаг рукой. При броске пружина заставляет рычаг провернуться, в результате чего освобождается ударник. Боевая пружина толкает его, и он накалывает корпус капсюля-воспламенителя, чем вызывается возгорание замедлителя. После выгорания последнего огонь достигает заряда детонатора, что вызывает взрыв гранаты Ф1.

Обучение бойцов

При поражении осколками гранаты велика доля случайности: так, в некоторых случаях подрыв гранаты в непосредственной близости от бойца может только оглушить его; однако известны случаи, когда одиночный осколок гранаты поражал бойца, находящегося в укрытии на дистанции 70-80 метров от места подрыва гранаты.

Для новобранцев метание гранаты часто представляет психологическую проблему: основываясь на представлениях, полученных из боевиков, они считают гранату оружием чудовищной разрушительной силы и испытывают панический страх, что приводит к глупым и абсурдным действиям, которые действительно могут представлять угрозу их жизни. Так, например, они могут метнуть вместо гранаты чеку, а гранату оставить в окопе; уронить активированную гранату себе под ноги и, будучи парализованными страхом, стоять, дожидаясь взрыва, вместо того, чтобы отбежать и залечь

Также важно соблюдать технику безопасности при метании гранат в зимнее время: граната при броске может зацепиться за торчащие части одежды и полететь в опасном для бойца направлении, или даже закатиться в рукав.

О реальном применении гранат в бою

Бывалые солдаты говорят, что метательные гранаты – штука крайне капризная и непредсказуемая. Чего от нее ждать, не знает никто. Неоднократно фиксировались случаи, когда люди погибали от осколка собственной гранаты, в то время как у противника даже поцарапанных людей не оказывалось. Особенно актуально это в горах, где и в самом деле самый «молодец» – штык, так как в некоторых ситуациях там даже стрелять бывает опасно.

Конечно, в кино голливудские герои броском одной наступательной (!) «хлопушки» могут уничтожить до взвода злодеев включительно. В реальности осколочная граната Ф-1 «лимонка» может доставить много проблем тому человеку, который ее метнул, а не его противникам.
