Осколочные боеприпасы — основное огневое средство против живой силы

Зажигательные смеси

Наряду с видоизменениями снарядов менялся состав и форма зажигательной смеси – пороха. Старинным образцом взрывчатого вещества была смесь селитры, угля и серы в соотношении 15:3:2. Такой состав помещали в казённик первых артиллерийских орудий, а затем через специальное отверстие поджигали его. Количество пороха засыпалось на глаз. Соответственно сила выстрела каждый раз отличалась, что влияло на скорость и дальность полета снаряда.

С течением времени химический состав взрывчатого вещества претерпевал изменений. Позже для удобства стали использовать картузы – тканая оболочка в форме цилиндра, внутри которой размещается необходимое количество заряда. Такие усовершенствования позволили ускорить скорострельность вооружения и создать более безопасную эксплуатацию корабельной артиллерии.

Книппель

В период существования парусных боевых судов одной из важных задач противника становилось обездвиживание корабля. Для этого необходимо было повредить непосредственно паруса. В этот период и был создан снаряд, называемый книппель, что в переводе с голландского означает «дубинка». Данный боеприпас представляет собой систему, состоящую из двух чугунных сфер или цилиндров, соединенных между собой железным стержнем. Визуально он напоминает современную литую гантель. При попадании такого снаряда в заданную цель паруса рвались, и корабль останавливался.

Родственным снарядом считаются цепные ядра или цепной книппель. В этом случае чугунные шары соединены не литым жезлом, а цепями. Длина сцепления варьировалась от нескольких десятков сантиметров до четырех метров. Такое соединение сделало снаряд более эффективным, в результате чего использование обычного книппеля повсеместно заменили на цепной. При зарядке орудия книппель находился в сложенном состоянии. После выстрела снаряд разворачивался и начинал хаотичное вращение. В случае попадания цепи наматывались на мачту и ломали ее.

Современные типы снарядов

Главной задачей производителей боеприпасов являлось увеличение силы взрыва. Это стремление и стало причиной создания ядерных снарядов – самого мощного оружия на сегодняшний день.

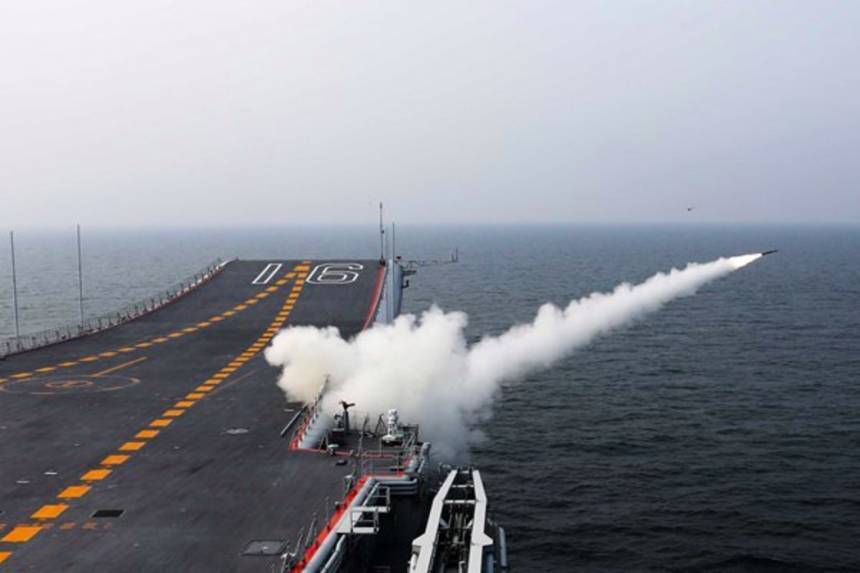

Ракеты и Реактивные комплексы

Появляются реактивные ракеты – непосредственно на снаряде устанавливается реактивный двигатель, который задает необходимую скорость полета. Такое оружие относится к разряду неуправляемых.

Залп с крейсера “Воряг”

Корректируемые (управляемые) боеприпасы имеют следующие варианты управления:

  • При полете на дальние расстояния система корректировки производится по навигационным системам, например, GPS.
  • Для поражения движущейся цели ее подсвечивают лазером. В этом случае снаряд реагирует на эту подсветку, запускается процесс самонаведения.
  • Кассетные снаряды – на определенном этапе ракета выпускает управляемые кассеты, которые реагируют на тепловые излучения.

Выделяют следующие виды современных снарядов:

  • Фугасные;
  • Осколочно-фугасные;
  • Зенитные;
  • Осколочно-фугасно-зажигательные;
  • Осколочно-трассирующие.

Зажигательные ядра

И все-таки железные ядра не могли нанести желаемый ущерб противнику. Вражеский корабль оставался на плаву. Необходимо было придумать способ, при котором он будет уничтожен. Средневековые деревянные судна хорошо горели, но как на них устроить пожар, если находишься вдали от них? Можно выстрелить горящим снарядом.

Каменное ядро покрывали зажигательными веществами, и в таком виде стреляли из пушек. Во время вылета ядро загоралось – огненный шар летел на корабль противника. При попадании пожар был неминуем. В 17 веке такие ядра усовершенствовали. Основной зажигательный состав помещался в специальный мешочек, который наматывали на ядро. Полученный снаряд окунали в расплавленную серу и снова обрабатывали зажигательной смесью.

Картечь

Еще один вид снаряда – картечь, представляет собой мешочек из ткани, внутри которого помещаются мелкие камни, а позже куски свинца или железа. Во время залпа мешок разрывался, и осколки неслись на огромной скорости по заданному направлению. Такой вид снаряда применялся против живой силы. Внутренние осколки разлетались в разные стороны, в результате чего картечь одновременно поражала большое количество людей.

С целью улучшения аэродинамики снаряд упаковывали в металлический или картонный цилиндр, внутри которого стали помещать сферические свинцовые элементы.

Картечью стреляли во время абордажа для уничтожения большого скопления людей. Различали два вида снарядов:

  • Ближняя картечь – корпус состоял из большого количества поражающих частиц, которые летели на близкое расстояние – около 100 метров;
  • Дальняя картечь – внутри располагались более крупные и тяжелые элементы, их количество было значительно меньше, чем у ближней картечи, однако дальность полета достигала 500 метров.

Шрапнель

В 19 веке был создан усовершенствованный вид картечи, который получил название шрапнель. Боеприпас начинялся разрывными пулями. Можно сказать, что это были первые попытки создания гранаты. Конструкция имела вид пустой сферы. Внутри нее помещались пули и деревянная или латунная трубка, начиненная порохом. В момент выстрела порох в трубке зажигался и взрыв капсулы замедлялся до того момента, пока весь порох не выгорит. Таким образом разрыв сферы происходил в момент достижения цели, что позволяло поразить большее количество вражеского экипажа.

От длины запальной трубки зависело время взрыва. Ее размер можно было корректировать непосредственно перед выстрелом, просчитывая какое расстояние необходимо преодолеть снаряду. Однако следует отметить, что в качестве корабельной артиллерии данный боеприпас применялся нечасто.

Бризантные снаряды

Бризантные снаряды

В 19 веке повсеместную распространенность получили бризантные снаряды. Стальной корпус такого боеприпаса был начинен дробящим веществом – динамитом, мелинитом и другими сильно взрывчатыми составами. Эффективность такого снаряда в значительной степени превосходила боеприпасы, начиненные порохом. Это связано с тем, что при разрыве, например, шрапнели все осколки направляются преимущественно в одну сторону – по ходу движения картечи. В случае с бризантными снарядами взрыв не имеет одного направления – осколки летят во все стороны, в результате чего поражаются даже те цели, которые находятся за укрытием.

Несмотря на достаточный уровень попадания, такие снаряды имеют серьезную недоработку: они могут самостоятельно взрываться при производстве, хранении и подготовке к запуску. Дробящее вещество вступает в химическую реакцию с металлом, в результате чего происходит самовозгорание и последующая детонация. Для предотвращения несанкционированного взрыва внутреннюю часть боеприпаса покрывают оловом. Тем не менее несчастные случаи продолжали происходить.

Назначение, общее устройство и классификация боевых патронов к стрелковому оружию, выстрелов к гранатометам

В зависимости от назначения патроны разделяются на боевые и вспомогательные.

Боевые патроны предназначаются для стрельбы из боевого индивидуального и группового стрел­кового оружия с целью поражения живой силы и техники.

Вспомогательные патроны предназначаются для обучения правилам и приемам заряжания и разряжания оружия, имитации стрельбы, проверки прочности оружия и определения баллистических харак­теристик оружия и патронов.

В зависимости от вида используемого оружия различают:

револьверные патроны, применяемые для стрельбы из револьверов;

пистолетные патроны, применяемые для стрельбы из пистолетов и пистолетов-пулеметов автоматов под пистолетный патрон;

автоматные патроны, применяемые для стрельбы из автоматов, ручных пулеметов и самозарядно­го оружия;

винтовочные патроны, применяемые для стрельбы из ручных, станковых, танковых и авиационных пулеметов, а также из винтовок и карабинов;

крупнокалиберные патроны, применяемые для стрельбы из крупнокалиберных пулеметов.

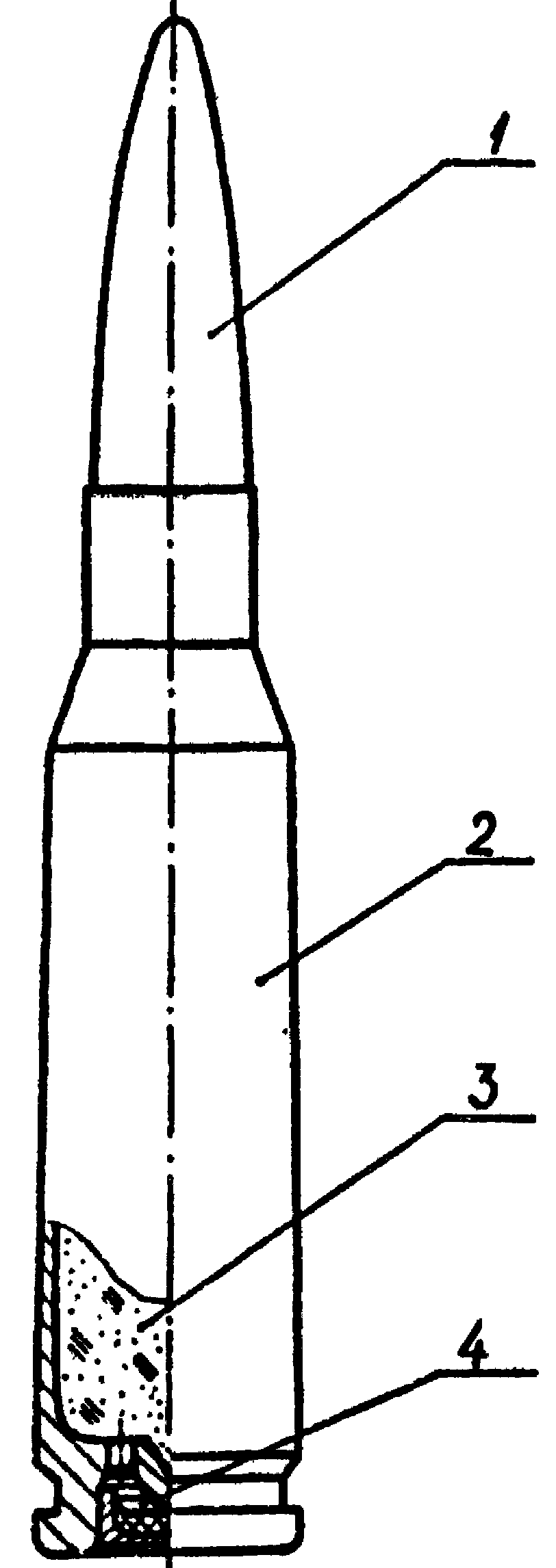

Боевой патрон сострит, из следующих основных составных частей:

1 — метаемого элемента — пули ;

2 – гильзы ;

3 — метательного заряда ;

4 — капсюля-воспламенителя.

К боевым патронам относятся:

5,45-мм пистолетные патроны МПЦ;

5,45-мм патроны;

7,62-мм револьверные патроны;

7,62-мм пистолетные патроны;

7,62-мм патроны образца 1943 г.;

7,62-мм винтовочные патроны;

9-мм пистолетные патроны;

12,7-мм патроны;

14,5-мм патроны.

Классификация патронов

Выстрелом называется весь комплект элементов боеприпасов, необходимых для производства выстрела из орудия и собранных в установленном порядке.

Выстрелы подразделяются:

  1. По назначению
  • основного назначения – боевые (О,Ф,Б)
  • специального назначения — (дымовые, осветительные, агитационные)
  • вспомогательного назначения (практические, УТ и Р)
  1. По способу заряжания:
  • унитарного (патронного) типа
  • раздельно-гильзового
  • картузного

Классификация:

  • по калибру
  • малый (20-75 мм)
  • средний (76-155)
  • крупный (более 155)
  • по способу стабилизации:
  • вращающиеся
  • оперенные
  • по отношению к калибру орудия
  • калиберные
  • подкалиберныные
  • надкалиберные

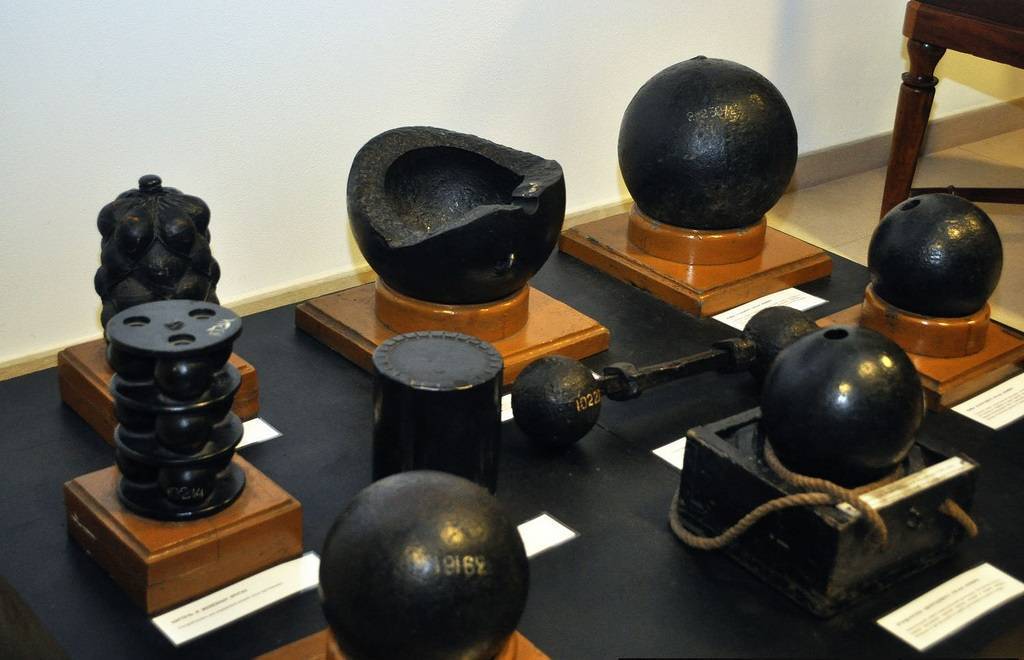

Пушечное ядро

С появлением первых боевых кораблей началось активное использование сухопутного вооружения в море. Для этого требовались различные типы снарядов, адаптированных для морских сражений. На каждом этапе развития были задействованы передовые инновации. Современное оружие обладает функцией самонаведения на вражескую цель, достигает огромных скоростей при полете, происходит быстрая перезарядка. Разумеется, несколько столетий назад о таких технологиях моряки не могли даже мечтать. Рассмотрим эволюцию создания боеприпасов, необходимых для корабельной артиллерии.

Вооружение первых кораблей

История корабельного вооружения: Таран, Гарпаг, Абордаж

Снаряды для пушек

Оценка снаряда

Кумулятивно-осколочный снаряд представляет собой модификацию кумулятивного снаряда, в котором более эффективно утилизируется оставшаяся после образования кумулятивной струи энергия. При этом кумулятивное действие многофункционального и специализированного снарядов сравнимы. Однако осколочно-фугасное действие многофункционального снаряда несравнимо меньше, чем у осколочно-фугасного — образуется меньшее количество меньших по скорости и массе осколков. По этой причине в советской школе танкостроения предпочтение было отдано раздельному использованию специализированных кумулятивных и осколочно-фугасных снарядов.

Достоинства

Основным достоинством кумулятивно-осколочного боеприпаса является его универсальность — он не пригоден для поражения всех типов целей, характерных для ствольной артиллерии. Кумулятивное действие позволяет эффективно бороться с высокозащищёнными целями (такими как ОБТ), а осколочно-фугасное действие — поражать живую силу противника. При попадании по бронетехнике с пехотой на ней значительные повреждения получат как техника, так и пехота.

Недостатки

Среди основных недостатков кумулятивно-осколочных боеприпасов обычно называют их дороговизну, слабое осколочно-фугасное действие, а также малую эффективность относительно укреплений.

Слабое осколочно-фугасное действие ограничивает возможности снаряда по поражению живой силы противника в укреплениях, внутри бронетехники.
Кумулятивно-осколочный снаряд имеет относительно слабый корпус, который не пригоден для заглубления снаряда в преграду — по этой причине КОС малоэффективны против укреплений противника.

Использование относительно дорогих кумулятивно-осколочных боеприпасов в качестве куда более дешёвых осколочно-фугасных приводит к значительному увеличению стоимости ведения учебных стрельб и боевых действий.

Конструкция

По конструкции кумулятивно-осколочный снаряд аналогичен кумулятивному снаряду за тем отличием, что используется более тяжёлый и твёрдый корпус.

Корпус кумулятивно-осколочного снаряда представляет собой металлический цилиндр из твёрдых сортов стали с хвостовиком, на котором расположено хвостовое оперение с механизмом раскрытия. На внутреннюю поверхность корпуса нанесены насечки, облегчающие его разрушение и создающие более однородное осколочное поле. В корпусе закреплена металлическая облицовка кумулятивной воронки. В вершине воронки находится детонатор — небольшое количество неустойчивого к детонации взрывчатого вещества. Оставшееся пространство между корпусом и кумулятивной воронкой заполнено высокобризантным взрывчатым веществом.

Передняя часть корпуса закрыта специальным металлическим защитным экраном, предохраняющим кумулятивную воронку от повреждений. В центре экрана расположено небольшое отверстие, предназначенное для прохода детонационной волны и кумулятивной струи. Над экраном находится баллистический обтекатель, на вершине которого закреплен контактный взрыватель. Обтекатель выполняет несколько функций: задаёт требуемое опережение подрыва основного заряда, что создаёт наилучшие возможности для формирования кумулятивной струи, улучшает аэродинамические характеристики снаряда и создаёт дополнительную защиту воронки.

Так как вращение снаряда приводит к преждевременному разрушению кумулятивной струи, то стабилизация в полёте осуществляется с помощью хвостового оперения, раскрывающегося в полёте. При этом в нарезных пушках для недопущения излишнего закручивания снаряда на него дополнительно надевают специальные скользящие поводки.
