Описание конструкции
Орудие 2Б16 является буксируемым вариантом орудия 2А51, устанавливаемого на самоходное артиллерийское орудие 2С9 или «Нона-С», и сохраняет все качества и особенности базового орудия. Предназначено для артиллерийских дивизионов десантно-штурмовых бригад.
Орудие
Благодаря использованию баллистической схемы «Орудие-выстрел», 2Б16 заключает в себе возможности пушки, гаубицы и миномёта. Ствол имеет длину в 24,2 калибра, на стволе имеется дульный тормоз, эффективность которого составляет около 30%. Над стволом размещены противооткатные устройства, состоящие из гидравлического тормоза отката и гидропневматического накатника. Ствол крепится к казённику, в котором размещён клиновой затвор.
Верхний станок
На верхнем станке размещены орудие и механизмы горизонтального и вертикального наведения. Для защиты расчёта от пуль и осколков на верхнем станке установлен щиток.
Противооткатные устройства
Противооткатное устройство представляет собой агрегат, который объединяет гидравлический тормоз отката с клапанным регулированием и с переменной длиной отката, тормоз наката с дроссельным регулированием, пневматический накатник.
Нижний станок и лафет
Нижний станок размещён в двухстанинном лафете. На нижнем станке установлен верхний станок с орудием. Перевод орудия в боевое положение осуществляется автоматическим раздвижением станин. В походное положение станины сводятся с помощью лебёдки.
Применяемые боеприпасы
Как и орудие 2А51, орудие 2Б16 способно вести огонь широкой номенклатурой боеприпасов — всеми типами 120-мм мин, а также осколочно-фугасными и кумулятивными снарядами с готовыми нарезами. По своей боевой мощи 120-мм снаряды приближены к 152-мм снарядам.
| Таблица ТТХ выстрелов, используемых орудием 2Б16 | ||||||
| Индекс | Тип боеприпаса | Масса снаряда, кг | Дальность, км | Площадь поражения живой силы, м² | Площадь поражения техники, м² | Бронепробиваемость, мм |
| 3ВО32 | кассетный с КОБЭ | 23,3 | 0,2..8,0 | 2800 | — | 100 |
| 3ВОФ54 | ОФС | 19,8 | 0,1..8,8 | 2200 | 2100 | — |
| 3ВОФ54-1 | ОФС | 19,8 | 0,1..8,8 | 4400..6600 | 2100 | — |
| 3ВОФ55 | ОФ АРС | 19,8 | 0,7..12,8 | 1800 | 1700 | — |
| 3ВОФ55-1 | ОФ АРС | 19,8 | 0,7..12,8 | 3600..5400 | 3400..5100 | — |
| 3ВБК14 | кумулятивный | 13,1 | 0,04..1,0 | — | — | 600 |
| 3ВОФ112 | ОФС | 25 | 9..12 | |||
| КМ-8 «Грань» | 27 | 1,5..9 | ||||
| 3ВОФ79 | 16 | 7,1 | 1500 | 200 | — | |
| 53-ВОФ-843Б | 16 | 0,45..5,7 | 1500 | 200 | — | |
| 3ВОФ68 | 16,1 | 7,247 | 2250 | 1200 | — | |
| 3ВОФ53 | 16,1 | 0,45..5,7 | 2250 | 1200 | — | |
| 3ВОФ69 | 16,1 | 7,0 | 1700 | 700 | — | |
| 3ВОФ57 | 16,1 | 0,45..5,6 | 1700 | 700 | — | |
| 3В34 | зажигательная мина | 16,3 | 0,45..5,7 | — | — | — |
| 3ВС24 | 16,3 | 1,0..5,4 | — | — | — | |
| 53-ВД-543 | 16,6 | 1,0..5,4 | — | — | — | |
| 3ВД17 | 16,1 | 6,8 | — | — | — | |
| 3ВД16 | 16,1 | 1,0..5,4 | — | — | — |
Компоновка САУ

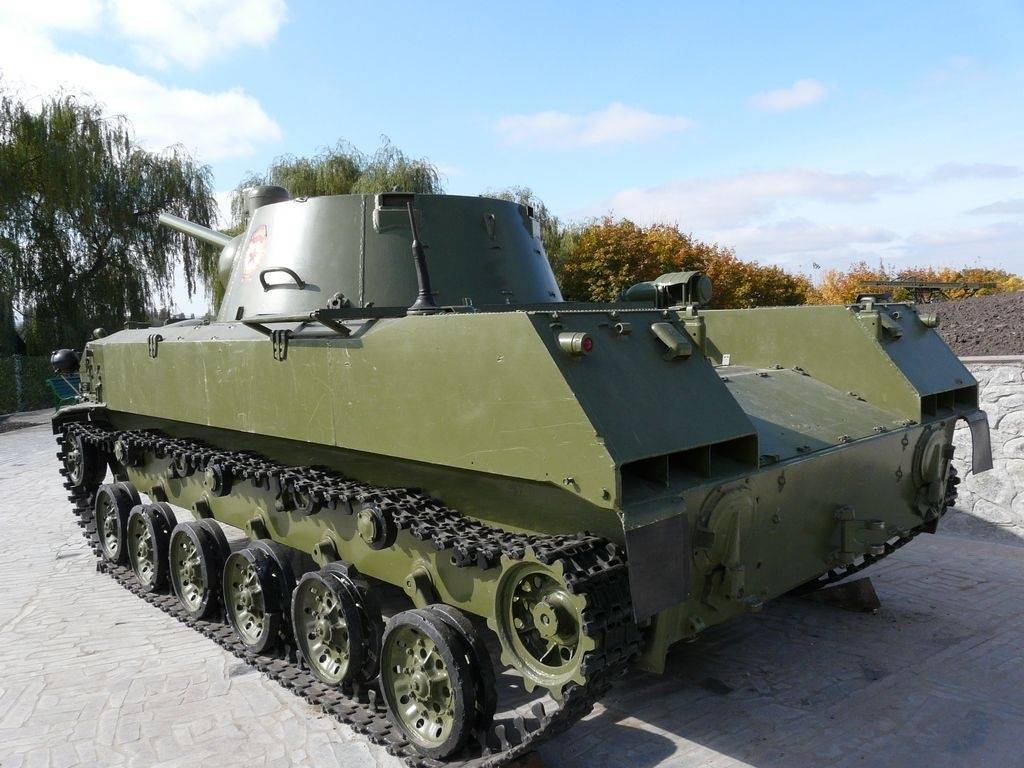

СУ-5
Наиболее распространённые в настоящее время самоходные гаубицы, как правило, строятся либо на базе лёгких многоцелевых легкобронированных гусеничных машин, либо на базе танковых шасси. Однако и в том, и в другом случае компоновка узлов и агрегатов практически одинакова. В отличие от танка, башенная установка орудия располагается не в средней, а в задней части бронекорпуса машины для более удобной подачи боеприпасов с грунта. Соответственно моторно-трансмиссионная группа располагается в средней и/или передней части бронекорпуса. Из-за расположения трансмиссии в носовой части машины ведущими являются передние колёса (у современных танков, как правило, наоборот — ведущие колеса располагаются сзади). Рабочее место механика-водителя (отделение управления) находится рядом с коробкой передач по центру или левому борту машины, двигатель располагается между отделением управления и боевым отделением.
В боевом отделении находится расчёт орудия, возимый боезапас, подсистемы устройства и наведения орудия.
Артиллерийская ЗСУ (зенитная самоходная установка) по своим компоновочным решениям довольно разнообразны: для них может использоваться как описанный выше вариант компоновочной схемы самоходной гаубицы, так и размещение узлов и агрегатов по танковому образцу. Последнее характерно для советских артиллерийских ЗСУ (яркий пример ЗСУ «Шилка»). Иногда ЗСУ представляет собой танк, у которого штатная башня заменена на специальную со скорострельными орудиями ПВО и соответствующими системами наведения. В последнем случае это уже не ЗСУ а полноценный танк ПВО. В некоторых случаях такой танк может быть использован и в качестве БМПТ. (Многие современные ЗСУ, как например российские «Тунгуска» и «Панцирь», — ракетно-артиллерийские.)
Существуют конструкции на тяжёлых автомобильных шасси, например, чешская 152-мм самоходная пушка-гаубица vz.77 «Дана» на шасси автомобиля Tatra-815 с колёсной формулой 8×8.
Российская (советская) классификация самоходно-артиллерийских установок
САУ 2С35 «Коалиция-СВ».
По типу орудия САУ делятся на следующие классы:
- самоходные пушки
- самоходные гаубицы
- самоходные гаубицы-пушки
По боевой массе САУ делятся на следующие классы:
- лёгкие (до 20 тонн)
- средние (до 40 тонн)
- тяжелые (свыше 40 тонн)
По калибру орудия
Французская САУ «Цезарь» на военной базе Quartier Général-Sabatier в Лионе. 13 июня 2013 года
По калибру орудия САУ также делятся на:
- лёгкие (до 50 мм)
- средние (не более 122 мм)
- тяжелые (152 мм и более)
Начиная со Второй мировой войны практически все легковооружённые САУ — зенитные.
По компоновке
По расположению боевого отделения САУ делятся на следующие типы:
- с передним расположением боевого отделения
- со средним расположением боевого отделения
- с задним расположением боевого отделения
По броневой защите
По броневой защите боевого отделения САУ делятся на следующие типы:
- полностью бронированные (закрытого типа)
- частично бронированные
- полузакрытого типа — у этих САУ боевые рубки не имели крыши
- открытого типа — у этих САУ боевые рубки отсутствовали, орудия устанавливались непосредственно на платформе, а расчёт защищался только броневым щитом орудия.
По назначению
В послевоенные годы в СССР было проведено изучение и обобщение боевого опыта, на основании которого была произведена классификация самоходных артиллерийских орудий. В зависимости от назначения они подразделялись на следующие группы:
- противотанковые САУ (истребители танков) — предназначались для борьбы с танками противника и его противотанковыми средствами при сопровождении своих войск.
- штурмовые самоходные орудия (истребители ДОТов) — использовались для разрушения прямой наводкой прочных долговременных сооружений на переднем крае обороны противника (например советские СУ-152/ИСУ-152 довольно часто использовались в качестве противоДОТных орудий)
- самоходные артиллерийские установки сопровождения (самоходные гаубицы) — сопровождали огнём стрелковые и моторизованные части и соединения, выполняя задачи поражения живой силы и огневых средств противника, а также борьбы со средними и лёгкими танками. (СУ-122 и СУ-152/ИСУ-152 как раз были предназначены именно для такого боевого применения. Но были эффективны и против тяжёлых танков. Так СУ-152/ИСУ-152 уничтожала танки «Тигр» и фугасными снарядами.)
- зенитные самоходные установки — служили для прикрытия войск от атак с воздуха на марше и в ходе наступления.
- специальные самоходные установки — к ним относились миномётные и реактивные установки, а также полевые ракетные пусковые установки на самоходной базе.
Отличия САУ от танков
Советская тяжёлая САУ ИСУ-152 периода Великой Отечественной войны
Самоходные орудия отличаются от танков принципами боевого применения и характером решаемых ими задач. Прежде всего это касается баланса огневой мощи, защищённости и подвижности, гармоничное сочетание которых определяет, в частности, сущность танка или любой другой боевой машины.
Немецкая тяжёлая противотанковая САУ «Ferdinand» периода Великой Отечественной войны
САУ — разновидность артиллерии, обладающая высокой подвижностью и проходимостью и достаточной защищённостью, что позволяет ей обеспечивать непрерывное огневое сопровождение движущихся войск. САУ, как правило, не вооружаются пулемётами. Танки же способны действовать как с пехотой, так и самостоятельно. Также танки вооружаются пулемётами. Главная же задача САУ — ведение артиллерийского огня в сочетании с позиционным манёвром.
Ударное вооружение САУ мощнее такового у танка, но САУ защищена хуже танка той же массы. Броня САУ предназначена, прежде всего, для защиты от стрелкового оружия десантных и разведывательных подразделений противника, а также от осколков осколочных и осколочно-фугасных снарядов, что и определяет отсутствие динамической и активной защиты. При этом мощность вооружения артиллерийских установок значительно больше, чем у танков. Это определяет большую длину и вес ствола, более совершенное навигационное и прицельное оборудование, наличие баллистических вычислителей (программных приложений в боевых компьютерах современных САУ) и других вспомогательных средств, повышающих эффективность стрельбы
Особо следует обратить внимание на орудие САУ, которое является стандартным артиллерийским орудием, со всеми следующими из этого преимуществами над танковым орудием (в частности в баллистике и способности стрелять с закрытых позиций), тогда как танковое орудие (в том числе, в силу своей баллистики) предназначено только для стрельбы прямой наводкой (в современных танках обеспечивается электронными приборами). Также современное танковое орудие гладкоствольное, что дает ему возможность стрелять как артиллерийскими, так и реактивными снарядами, но лишает некоторых преимуществ нарезного орудия.
Примечания
- ОРУЖИЕ РОССИИ, Каталог вооружения, военной и специальной техники. (рус.) (неопр.) ?. Дата обращения 4 сентября 2011.
- ↑ (рус.) (неопр.) ?. Дата обращения 4 сентября 2011.
- Десантура.ру. (рус.) (неопр.) ?. Дата обращения 4 сентября 2011.
- А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 48
- КБП. . Дата обращения 4 сентября 2011.
- The Military Balance 2016. — P. 190.
- The Military Balance 2016. — P. 194.
- The Military Balance 2016. — P. 205.
- Российское Оружие, Военные Технологии, Анализ Вооружённых Сил России. (рус.) (неопр.) ? (недоступная ссылка). Дата обращения 4 сентября 2011.
- С. Васильев. (недоступная ссылка). Дата обращения 18 февраля 2012.
- . ОБСЕ. Дата обращения 3 марта 2015.
- . ОБСЕ. Дата обращения 3 марта 2015.
РСЗО БМ-21 Град. Площадь поражения. Ракеты. Калибр. История
Ставшая важным этапом в истории развития реактивной артиллерии, РСЗО БМ-21 «Град» разрабатывалась в инициативном порядке в тульском НИИ-147, созданном в июле 1945 г. для решения задач технологического обеспечения массового производства гильз обычных артиллерийских выстрелов. Разработанная НИИ-147 технология изготовления гильз посредством глубокой вытяжки обеспечивала и производство более толстостенных и прочных оболочек, которыми являются камеры сгорания двигателей реактивных снарядов. Поэтому у конструкторов НИИ-147 появилась возможность перейти от решения частной задачи — технологического обеспечения производства боеприпасов — к более сложной и комплексной — разработке реактивной системы залпового огня.
Подробнее…
Служба и боевое применение
Организационная структура
Россия
- в/ч № 02511. 138-я отдельная гвардейская мотострелковая Красносельская ордена Ленина, Краснознамённая бригада (138 гв. омсбр): 18 единиц 2Б16 по состоянию на 2009 год.
- Вторая чеченская война — применялись в составе 414-го отдельного батальона
- Миссией ОБСЕ системы 2Б16 фиксировались в зоне вооружённого конфликта на востоке Украины на территории, контролируемой повстанцами. Так, 3 февраля 2015 года миссия зафиксировала в 35 км юго-восточнее Луганска колонну грузовиков, буксировавших данные орудия, 1 марта 2015 года были зафиксированы четыре «120-мм гаубицы», буксируемые военными грузовиками в 31 км юго-восточнее Луганска.
