Самоходная артиллерийская установка «Гвоздика»: история создания, описание и характеристики

Боевая комплектация

К основному вооружению боевой установки 2С1 «Гвоздика (фото ниже) относится гаубица 2А31 калибром 122 мм. Орудие полностью совместимо по используемым зарядам и баллистическим параметрам с буксируемым аналогом типа Д-30. Стволовая часть включает в себя трубу, казенник, эжектор и дульный тормоз. Длина основы составляет 4,27 метра. Внутренняя стволовая оснастка имеет 36 нарезов с прогрессивной крутизной (3/57 град и 7/10 град.).

Прочие характеристики оружия:

  • Внутренняя часть ствола/зарядной каморы по длине — 3,4/0,59 м.
  • Полный вес ствольного узла — 0,95 т.
  • Тип затвора — вертикально-клиновое приспособление с полуавтоматическим механизмом повторного взвода.
  • Клин оснащен лотком с держателем, служащим для предотвращения впадения боеприпаса на значительных углах возвышения и облегчения ручного заряжания.
  • При отворении затвора, держатель автоматически прячется в клин, не мешая удалению гильзы.
  • Масса затворной части — 35,65 кг.
  • Противооткатные механизмы снабжены гидравлическим тормозом, откатом веретенной конфигурации (заправляется «Стеолом-М» или «ПОЖ-70», пневматическим азото или воздухсодержащим накатником).

Защита от «Гвоздики»

Для защиты необходимо применять сооружения из бетона, толщина стен которых не меньше 50-70 см. Строительные блоки для фундамента идеально подходят для создания укрытия. Если необходимо защититься в условиях города, то лучше всего использовать старые бомбоубежища, катакомбы и подвалы с хорошей глубиной. Очень опасным является прямое попадание снаряда.

Снаряды гаубиц и пушек обладают свойством сильно рассеиваться вдоль направления их движения. Поэтому их не применяют для поражения маленьких целей. Эффективно они могут быть использованы только при наличии у снарядов функции лазерного самонаведения. В связи с этим рекомендуется двигаться перпендикулярно предполагаемому направлению обстрела, увеличивая дистанцию между участниками колоны и скорость её передвижения.

Орудие самоходного вида 2С1 «Гвоздика» предназначено для ликвидации и подавления войск противника, орудийных (минометно-артиллерийских) батарей, разрушения стационарных укреплений, организации проходов по минным полям и через заградительные коммуникации.

Снаряды для «Гвоздики»

В настоящее время существует множество разновидностей снарядов, которые может использовать установка «Гвоздика».

Стандартный комплект снаряжения: 35 осколочно-фугасных и 5 кумулятивных. Все боеприпасы расположены вдоль стенок корпуса и башни.

Остановимся подробнее на тех снарядах, которые подходят для использования на САУ 2с1 «Гвоздика».

1. Осколочно-фугасные снаряды. Бронепробиваемость невысокая. Но используются наиболее часто, поскольку наносят огромный урон. При попадании внутрь танка снаряд взрывается. Это ведет к огромным потерям. Если снаряд не пробивает броню, он не может нанести большого вреда. Для защиты используют специальные экраны, которые не позволяют пробить наружную обшивку танка.

2. Кумулятивные боеприпасы. Лучше пробивают броню за счет образования кинетической энергии, как бы прожигая её насквозь. Бронепробиваемость не ухудшается с увеличением расстояния до цели. Защитой могут служить специальные решетки-экраны.

3. Осветительные снаряды. Предназначаются для освещения местности или для воспроизведения сигналов в темное (ночное) время суток. Применяют при сбрасывании с помощью авиации питания или снаряжения. Для торможения их движения используют парашюты.

4. Агитационные боеприпасы. Используют для информирования населения, которое находится на оккупированных территориях или в труднодоступных зонах.

5. Снаряды радиоэлектронного противодействия. Воздействуют на радиолокационные средства ПВО противника. Создают помехи для различных радиоволн.

6. Химические боеприпасы. Направлены на отравление противника ядами и химическими веществами. Снаряды могут разрываться глухо или громко. Это зависит от температуры кипения химического вещества. После попадания в цель образуется отравляющее облако.

7. Дымовые снаряды. Ослепляют и ставят плотную дымовую завесу. Рекомендуется применять, когда солнце находится за облаками, при небольшой силе ветра. Это увеличит действие задымления.

8. Снаряды со специальными поражающими элементами. Их применение не разрешено Гаагской конвенцией из-за тяжести наносимых ран. Внутри снаряда находятся стрелы с наконечниками.

Для осуществления стрельбы боеприпасами, которые сложены возле машины, в ней предусмотрена большая задняя дверь и транспортировочное устройство для подачи внутрь отделения.

«Гвоздики» как экспонаты

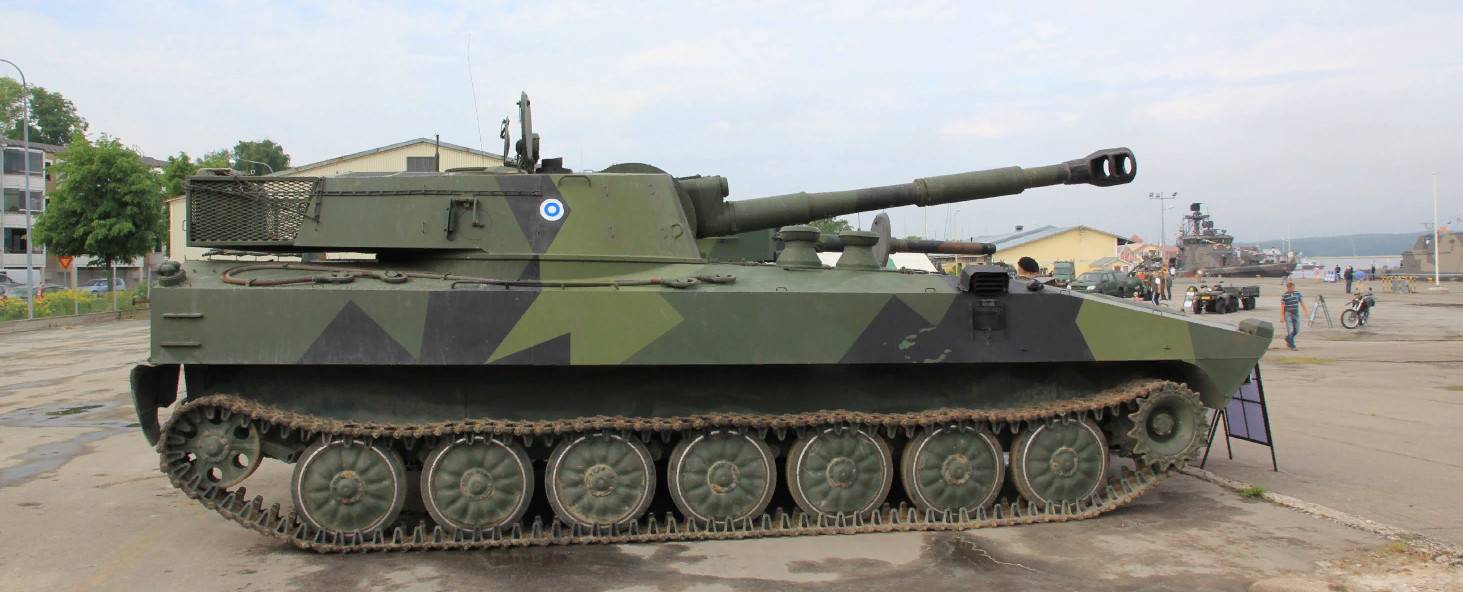

Отдельные экземпляры САУ «Гвоздика» можно увидеть в различных музеях мира. В России эти боевые машины установлены в виде экспонатов или памятных постаментов в двенадцати местах.

В Музее техники Вадима Задорожного (Московская область), в мемориальном комплексе «Партизанская поляна» (г. Брянск), в Красноармейске Московской области возле НИИ «Геодезия», в столичном Парке Победы, в Суворовском военном училище (г. Москва), в Санкт-Петербурге, Ялуторовске и других городах.

В Белоруссии «Гвоздика» есть в Гомельском областном музее военной славы и в историко-культурном комплексе «Линия Сталина».

В Польше эти модели размещены в пяти военных музеях, в США – в трех, в Чехии – в одном.

В Украине такими самоходными орудиями располагали 6 экспозиций в разных городах страны.

Модификации «Гвоздики» и машины на базе

На основе машины созданы следующие варианты:

  • 2С15 «Норов», с 100 мм орудием предназначалась для борьбы с танками, но когда в 1983 г. был создан опытный образец, а необходимость в таком типе самоходок отпала;
  • 2С17 «Нона-СВ», самоходка с орудием 120 мм, до серийного производства не дошла;
  • 2С8 «Астра», это самоходный миномет, его разработка велась в 1970-е годы, но все работы были закрыты по этому миномету в 1977 г., так как переключились на создание артсистемы 2С17 «Нона-СВ»

Из модификаций этой системы наиболее известны следующие установки:

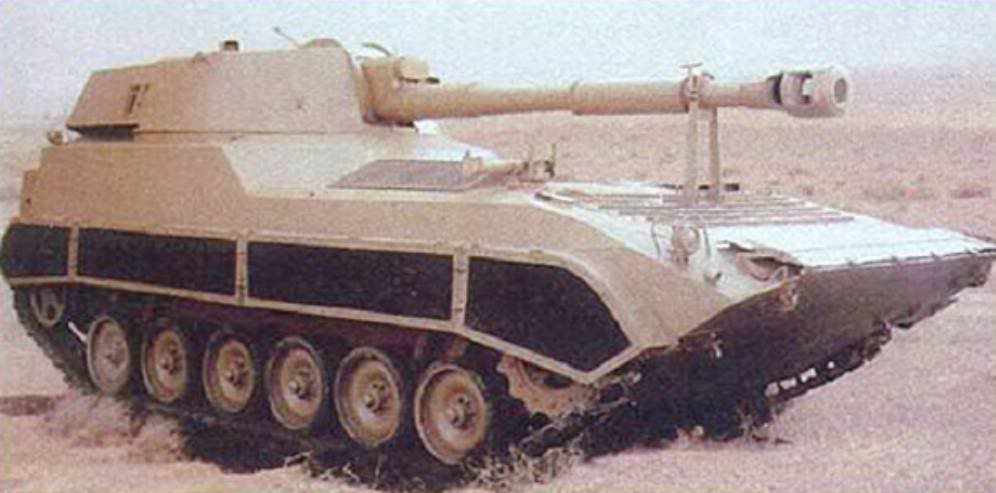

  • Raad-1, самоходка, разработана, в Иране в этом варианте используется шасси БМП, калибр орудия 122 мм;
  • 2С34 «Хоста» создана в 2003 г. в России установлена на ней гаубица 2А80-1 и пулемёт ПКТ в командирской башенке, принята на вооружение ВС РФ в 2008 году;
  • 2С31«Вена», 120-мм самоходное артиллерийское орудие, ходовые испытания в 2007 году, принята на вооружение ВС РФ;
  • Rak-120, польский вариант самоходки 2009 г., в котором вместо гаубицы используется 120 мм миномет;
  • Model 89, это румынский вариант «Гвоздики»;
  • 2C1T Goździk, польская переработка классической модели советской самоходки, в ней используется автоматическая система для управления огнем.

В 2015 году на Украине планировали усовершенствовать «Гвоздику», установив на нее двигатель «Volvo», а также более совершенные системы управления и связи.

История создания

Штурмовые и противотанковые САУ появляются на вооружении армии СССР в 1940-х годах. Нельзя сказать, что они внесли решающий вклад в победу (первенство все же за танками), но для поддержки пехоты и наступающих танков они были очень эффективны. С началом Холодной войны у потенциального противника появились совершенные артиллерийские системы калибра 105 мм, которые по многим показателям превосходившие советские САУ.

Но доктрина у СССР была нацелена на применение ракет и самоходки не получали развития. После ухода с поста Хрущева среди трезвых умов появилась доктрина о том, что глобальная ядерная война невозможна. Слишком велика возможность уничтожения не только врага, но и самого себя. А вот использование разрушительного оружия в тактических целях вполне вероятно. В этом смысле использование САУ было одним из самых лучших способов доставить тактический ядерный заряд в нужное место.

Исходя из этого утверждения, разработкой новой самоходки, получившей название САУ 2С1 «Гвоздика», занялись, учитывая возможность использования подобных зарядов.

Это решение было основано на исследовательской базе ВНИИ-100. Именно эти исследования определили базовые характеристики будущей самоходной гаубицы.

Исследовательский институт предложил три варианта шасси: «БМП-1, МТ-ЛБ тягач и «Объект-124». Выбрали тягач, на основе которого и конструировалась самоходка «Гвоздика».Тракторному заводу в Харькове поручили разрабатывать новую систему.

1969 г. начало испытаний четырех опытных образцов 122 мм «Гвоздики» и 152 мм 2С3. Выбор был остановлен на «Гвоздике».1970 г. правительство СССР, после годовых испытаний и необходимых доработок, принимает на вооружение самоходку «Гвоздика».

Новая самоходка начала поступать в военные части, а экипажи постепенно осваивать эту систему. Серийное производство окончательно освоено в 1971 г. Выпускалась в Польше (с 1971г.) и в Болгарии (с 1979г.). В 1991 г. самоходку перестали выпускать. Всего с 1970 г. было выпущено около десять тысяч машин.

Гаубица

Для создания самоходной установки использовали гаубицу Д-30, которая уже тогда была на вооружении у многих стран мира. Самоходная артиллерийская установка 2с1 «Гвоздика» потребовала реконструкции и доработки Д-30. Так появилась модификация Д-32 (2А31), которая идеально отвечала новым требованиям. 122-мм гаубица «Гвоздика» увидела свет благодаря КБ №9 и конструктору А. Ф. Белоусову. Основные отличия от её предшественницы – это наличие двухкамерного дульного тормоза и эжектор. Внутри ствола нанесено 36 нарезов. Длина всей трубы – 4270 мм, длина зарядной камеры – 594 мм. Вся ствольная группа имеет массу 955 кг. Сейчас такими устройствами оборудуют все современные артиллеристские установки. Поломка эжекционного устройства приведет к тому, что личный состав не сможет продолжить работу без противогазов.

Ствол орудия может наводиться в вертикальном положении от -3 до +70 градусов. Наведение на цель осуществляется с прицелов ПГ-2 и ОП 5-37. Орудие имеет вертикально-клиновой затвор. Повторно взводится при помощи полуавтоматического механизма. Весь затворный механизм имеет вес 35,65 кг.

Кумулятивными снарядами БП-1 установка стреляет при помощи специального заряда Ж-8. Дальность полета может составлять до 2 км. Снаряд начинает двигаться со скоростью 740 метров в секунду.

Если производится стрельба фугасным зарядом, дальность полета может составить 15,3 км. При стрельбе активно-реактивным снарядом она увеличивается до 21,9 км. Минимальное расстояние, на которое может быть отправлен боеприпас, составляет 4,07 км.

«Гвоздика» не относится к скорострельной технике. При стрельбе «с земли» орудие может производить 4-5 выстрелов в минуту. Если огонь ведут запасом снарядов на борту, то происходит 1-2 выстрела в минуту.

Модификация

С тех пор как в 1970 году гаубица 2С1 «Гвоздика» была запущена в серийное производство в СССР, потом и в некоторых других странах, появилось несколько модификаций самоходки.

Польская гаубиц
а — польского производства. Кроме того, поляки модернизировали саму гаубицу, выпустив модель Rак-120 с калибром, соответствующим натовским стандартам -120 мм.

Производится с 2003 года. Пушка «Гвоздики» предназначена для подавления и уничтожения живой силы, артиллерийских и минометных батарей, ракетных установок, оборонительных сооружений противника на расстоянии до 14 км.

Проводились инженерно-конструкторские работы и в других направлениях модернизации 2С1 или использования ее базы для разработки новых моделей. Но, в силу различных причин, заметных успехов достигнуто не было.

Боевое применение

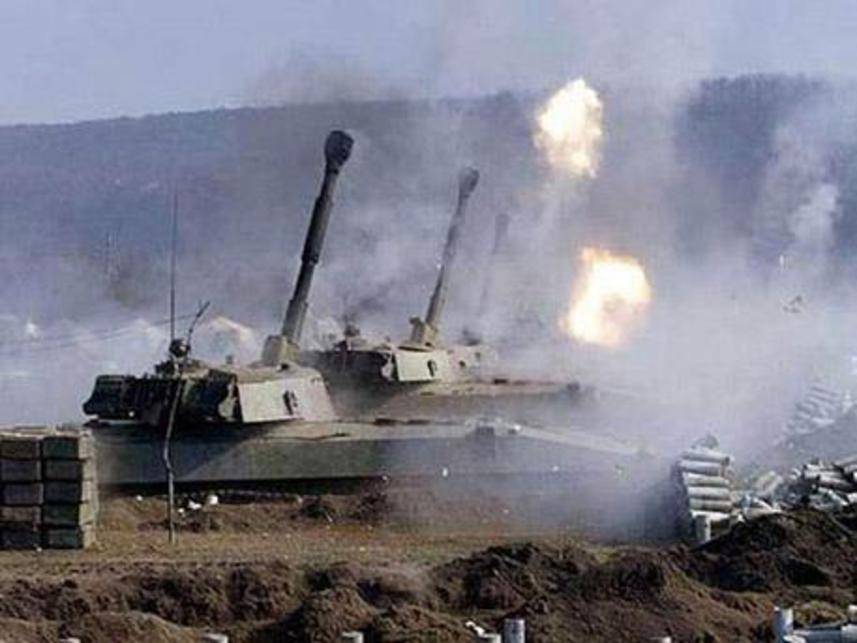

Самоходка прошла через несколько локальных конфликтов, первый из них это Афганистан. В этой войне, как правило, САУ применялись для подавления огня противника прямой наводкой, это значительно снижало потери в войсках. Самые успешные операции с применением установке были проведены в период захвата Шингара, Хаки-Сафеда, а также в 1986 г., в период наступления на Кандагар.

В Чечне в обеих военных компаниях во время боевых операций «Гвоздика» использовалась активно и успешно справлялась с поставленными задачами.

Самоходка использовалась в Приднестровском конфликте, в Югославии, на юго-востоке Украины, причем обеими противоборствующими сторонами. Во время ирано-иракской войны 2С1 и 2С3 применялись иракской армии.

Война в Сирии выявила применение этой установки практически всеми противоборствующими сторонами, как правительственными войсками, так и различными террористическими группировками, в том числе ИГИЛ. Установка используется хуситами в Йемене в борьбе с интервентами, вторгшимися в страну.

При всей своей массе и величине самоходка способна плавать, однако разработчики гарантируют преодоление водной преграды шириной 300 м при волне не более 15 см, при этом машина развивая скорость до 4,5 км/ч. Все это благодаря герметическому корпусу и гусеницам, которые в данном варианте перемещения выполняют роль лопастей.

Гаубица для стрельбы использует большое разнообразие снарядов, помимо кумулятивных, осколочно-фугасных, могут использоваться также дымовые, химические, снаряды с радиоэлектронным противодействием и со стреловидным поражающим элементом. И даже осветительные и агитационные.

А также на десантных морских кораблях. «Гвоздика» состояла на вооружении всех армий стран, которые входили в объединение Варшавского договора. Во многих из них она и до сих пор находится на вооружении.

Для этой артсистемы был разработан специальный снаряд с лазерным наведением «Китолов-2», который способен попадать в цель с высокой точностью используя головку самонаведения. Снаряд высокоточный, только вот цель должна подсвечиваться лазерным лучом с самой артустановки или корректировщиком огня.

В 1997-м для «Гвоздики» был разработан и опробован осколочно-фугасный активно-реактивный снаряд. Дальность стрельбы увеличилась почти до 22-х км.

Корпус и внутреннее устройство

Ракетная установка «Гвоздика» имеет бронированный корпус. Он изготовлен из стальных 20-мм плит. Такая защита позволяет обезопасить машину и экипаж от стрелкового оружия легкого поражения, осколков и мин. Броня выдерживает пулю диаметром 7,62 мм, выпущенную с расстояния 300 м из винтовки.

Топливный бак 2с1 «Гвоздика» – это шесть емкостей, связанных между собой, по три с каждой стороны. Общий объем составляет 550 литров. Этого хватает на прохождение расстояния в 500 км по шоссе.

Двигатель для самоходки изготовил Ярославский моторный завод. Четырехтактный дизельный мотор имеет 8 цилиндров и V-образную форму, расположен впереди. Мощность его составляет 240 лошадиных сил.

САУ «Гвоздика» снабжена коробкой передач с 11 передними скоростями и 2 задними.

Самоходную гаубицу 2с1 можно транспортировать по воздуху при помощи самолетов АН-12, Ил-76, АН-124.

Конструкция самоходной артиллерийской установки

Конструкция башни и корпуса 2С1 выполнена по классической формуле и в соответствии с ТТХ САУ Гвоздика. Она сварена из катанных броневых листов толщиной до 20 мм, что обеспечивает надежную противопульную и противоосколочную защиту экипажа.

Герметичный корпус позволяет боевой машине переплывать водные преграды. Корпус разделен на три отделения: управление, боевое и моторно-трансмиссионное. Боеприпасы, в основном, размещаются в боевом отделении, по бортам в задней части корпуса. Моторное отделение находится в носовой части машины.

Пушка «Гвоздики»

Основным вооружением боевой машины 2С1 является 122-мм гаубица 2А31. Пушка унифицирована по боеприпасам и баллистическим показаниям ТТХ 2С1 «Гвоздика» с буксируемой 122-мм гаубицей Д-30. Стрельба может вестись осколочно-фугасными, кумулятивными, химическими, дымовыми, агитационными, осветительными снарядами.

гаубица является основным вооружением 2С1

Углы вертикальной наводки оружия «Гвоздики» находятся в диапазоне от-3 до +70 градусов. Подача боеприпасов осуществляется как с борта, так и с земли через специальную боковую дверь. При этом, скорострельность в первом варианте составляет 2 выстрела в минуту, тогда как подача «с земли» увеличивает ее до 4-5.

ТТХ Гвоздики таковы, что для результативного ведения огня наводчику предоставлены прицел 1ОП40, обеспечивающий стрельбу с закрытых огневых позиций и ОП5-37, который используется при уничтожении видимых целей. Командирская башня снабжена ночным прицелом ТКН-35 с прожектором ОУ-3ГА2.

Двигатель и трансмиссия

На самоходной гаубице 2С1 устанавливается дизельный двигатель ярославского моторного завода ЯМЗ238Н – V-образный, 8-цилиндровый, четырехтактный, мощностью 300 л.с. Двигатель надежный, проверенный и временем, и эксплуатацией в самых различных условиях. Ходовые технические характеристики САУ Гвоздика позволяют машине оперативно перемещаться по пересеченной местности для выполнения боевых задач.

Трансмиссия – механическая с двумя ПМП-планетарными механизмами поворота. Коробка передач имеет шесть передних и одну заднюю передачу.

Ходовая часть

Ходовая часть самоходной гаубицы, в период ее разработки, вызвала многочисленные споры между сторонниками трех вариантов. Победил вариант модифицированного шасси многоцелевого транспортера-тягача МТ-ЛБ.

Были добавлены по два катка по каждой стороне, внесены некоторые изменения в подвеску. Ширину гусеницы (400 мм) можно увеличить до 600 мм, повысив проходимость самоходки.

Современные «Гвоздики»

Машину приняли на вооружение практически все страны Варшавского договора. До сих пор артиллерийская установка «Гвоздика» используется различными странами мира. Современные её модификации снабжены лазерным наведением «Китолов-2». Он был специально разработан для самоходки в Конструкторском бюро приборостроения в Туле. Такой снаряд без труда поражает любые бронированные подвижные и неподвижные цели. «Китолов-2» приняли на вооружение в 2002 году. Масса снаряда составляет 28 кг, длина – 1190 мм.

До сих пор продолжается серийное производство самоходной гаубицы 2С1 со 122-мм стволом.

Последняя модернизация проводилась в 2003 году. В городе Перми на предприятии «Мотовилихинские заводы» установка получила новое оборудование в виде автоматической системы управления наведением и огнем. После этого САУ присвоили новое обозначение – 2С1М1.

Установка «Гвоздика» есть в таких странах:

  • Азербайджан – 62 штуки.
  • Алжир – 145 штук.
  • Армения – 10 штук.
  • Белоруссия – 246 штук.
  • Болгария – 306 штук.
  • Босния и Герцеговина – 5 штук.
  • Венгрия – 153 штуки.
  • Грузия – 12 штук.
  • Демократическая Республика Конго – 12 штук.
  • Казахстан – 10 штук.
  • Польша – 533 штуки.
  • Республика Сербия – 75 штук.
  • Россия – 2000 штук.
  • Румыния – 6 штук.
  • Сирия – 400 штук.
  • Словакия- 49 штук.
  • Украина – 580 штук.
  • А также в Анголе, Ираке, Йемене, Ливии, Чехии и Эфиопии.

Самоходная гаубица “Гвоздика” производилась не только в России. Право на её изготовление получили Польша и Болгария.

В Российской армии эти гаубицы распространяются ограниченно. Их применяют в артиллерии горных мотострелковых бригад и в морской пехоте. Наибольшей популярностью пользуются 152-мм гаубицы.

До августа 2014 года артиллерийская установка 2с1 «Гвоздика» производилась на заводе в Харькове.

После того как кризис в Украине привел к военному противостоянию, владельцу завода, россиянину Олегу Дерипаске, запретили выпуск этого оружия. Кроме того, предприятию не продлили лицензию на выпуск снегоболотоходов и легкобронированных тягачей.

Из истории самоходки

Определение понятия самоходная артиллерийская установка более чем простое. Это боевая машина, представляющая собой артиллерийское орудие, смонтированное на самодвижущемся шасси и предназначенное для огневой поддержки пехоты и танковых войск в бою.

Некоторые источники использовали метод исключения, указав что САУ – это все боевые бронированные самоходные артиллерийские установки (Гвоздика в том числе) с пушками, кроме танков, БТР, БМД и БМП.

Несмотря на то, что артиллерия 2С1 как вид оружия существует с незапамятных времен, а попытки сделать системы самодвижущимися, начались одновременно с разработками первых танков, история САУ гораздо скромней того пути, который прошла в своем развитии бронетанковая техника:

  • годы Первой мировой войны
    – непрекращающиеся попытки установить артиллерийские системы на какое-либо самодвижущее шасси, используя, например, грузовики или сельскохозяйственные трактора;
  • 1915-1917 гг.
    – появление отдельных разработок САУ: 75 мм орудия Круппа, британской САУ с 60-футовой пушкой, французская бронекаретка (57 мм) Шумана, танк Менделеева (сына великого химика);
  • 30-е годы
    – в СССР на базе неудачных моделей тяжелых танков Т-35 и Т-28 создали первые САУ СУ-14 и САУ непосредственной поддержки пехоты на базе легкого танка Т-26 и танкетки Т-27;

  • годы Великой Отечественной войны
    – созданы несколько вариантов самоходок: САУ ЗИС-30, штурмовое орудие СУ-122, универсальные (в отличие от немецких специализированных) машины ИСУ-152 и СУ-100, которые оставались на вооружении Советской армии еще два десятка лет после войны.
  • 60-е -70-е годы
    – после нескольких лет борьбы между ствольной артиллерией и ракетными комплексами, принято решение о создании самоходных гаубиц;
  • июль 1967 года
    – по решению правительства Свердловский завод «Уралмаш» приступил к разработке артиллерийской части самоходной 122-мм гаубицы, одновременно на Харьковском тракторном заводе начались работы по созданию шасси для новой боевой машины на основе тягача МТ-ЛБ;
  • август 1969 года
    – четыре самоходные гаубицы представлены для проведения испытаний;
  • 1970 год
    – новая боевая машина под названием 122-мм самоходная гаубица 2С1 «Гвоздика» принята на вооружение.

Серийное производство 2С1 осуществлялось на ХТЗ в период с 1970 по 1991 год. За это время было произведено более 10 тысяч единиц САУ. «Гвоздика» поставлялась на экспорт более чем в два десятка стран и сейчас находится на вооружении в Российской армии.

Наряду с производством САУ на советских заводах, изготовление «Гвоздики» было налажено в Польше, Болгарии, Румынии, Иране. Иностранные производители вносили какие-то коррективы в базовую модель, но основные технические характеристики САУ «Гвоздика» они не меняли.

Конструкция

Компоновка корпуса этой артсистемы была выполнена по башенной схеме. Все сварено из листов катаной стали. Сам корпус абсолютно герметичен, а толщина броневых листов 20 мм. Это достаточно надежная защита от осколков и пуль, но не от снарядов. Моторный отсек находится с правой стороны, здесь расположено и место водителя-механика.

Боевое отделение находится в средней части и корме. На корпусе размещена башня, а в ней орудие. В башне с правой стороны заряды и заряжающий. Слева наводчик и прицел для точной наводки. Место командира за наводчиком. У командира собственная поворотная башенка с люком для визуального контроля. В нише самой башни размещаются кумулятивные снаряды и заряды к ним. Остальные боеприпасы находятся на корме.

Ходовая часть. В основе модифицированные шасси МТ-ЛБ. Его хорошо переработали, установив пару опорных катков дополнительно. А вот число обрезиненных катков увеличилось до семи пар. В задней части находятся направляющие колеса, в передней ведущие. Гусеница собрана из звеньев (траков). Звенья довольно мелкие (350*111), соединены металлическими пальцами.

При ширине трака 350 мм и массе 15,7 тонны, машина чувствует себя уверенно на любом грунте. У артсистемы «Гвоздика» подвеска на торсионах, индивидуальная. Гидроамортизаторы установлены на седьмом и первом опорных катках.

Двигатель и трансмиссия. На машине установлен двигатель ЯМЗ-238Н мощностью в 300 л.с. Работает на дизельном топливе. Двигатель V-образный, 8-цилиндровый четырёхтактный с жидкостным охлаждением. Наддув газотурбинный. Что касается трансмиссии, то она двухпоточная и механическая. Механизмов поворота два и они планетарно-фрикционные. Передних передач шесть при одной задней.

Вооружение. 122 мм нарезная гаубица это основа огневой мощи установки.

Тормоз дульный, эжектор, казенник и труба соединены в ствол, длинной больше 4 метров. Внутри ствола 34 нареза. Используется в этом орудии вертикально-клиновой затвор. Имеется полуавтоматический механизм повторного взведения.

У противооткатного устройства установлен специальный гидравлический тормоз, тип его веретенный. Также есть пневматический накатник с заправкой воздухом или же азотом. На тормозе отката установлен компенсатор.

Средства наблюдения и связи. ТКН-3Б, прицел, который находится на командирском месте. Прицел ОУ-3ГА2 установлен для того чтобы осуществлять ночное наблюдение за местностью. ТНПО-170А, прицел перископического, призменного типа, а 1ОП40 панорамного типа, оба расположены в месте наводчика. ОП5-37, для ведения огоня из укрытия. МК-4 вращающегося типа размещен с правой стороны башни. У механика есть прибор ТНПО-170А для наблюдения днем и для ночного наблюдения ТВН-2Б.

На месте водителя-механика устроено стекло с броневой крышкой для непосредственного наблюдения за местностью. Р-123М радиостанция с помощью, которой осуществляется внешняя связь. Она работает на УКВ волнах, радиус действия до 28 км. Для связи экипажа между собой в самоходке установлен аппарат Р-124.

Тактико-технические характеристики 2С5 Гиацинт-С

– Компоновочная схема: переднемоторная с открытой установкой орудия- Разработчик: Уралтрансмаш, СКБ-172- Годы разработки: с 1967 по 1974- Годы производства: с 1976 по 1993- Годы эксплуатации: с 1976- Количество выпущенных, шт.: до 2000

Экипаж: 5 человек

Вес 2С5 Гиацинт-С

– Боевая масса, т: 27,5

Габаритные размеры 2С5 Гиацинт-С

– Длина корпуса, мм: 8330- Длина с пушкой вперёд, мм: 8950- Ширина, мм: 3250- Высота, мм: 2760- База, мм: 4635- Колея, мм: 2720- Клиренс, мм: 450

Бронирование 2С5 Гиацинт-С

– Тип брони: противопульная- Лоб корпуса, мм/град.: 30

Вооружение 2С5 Гиацинт-С

– Калибр и марка пушки: 152-мм 2А37- Тип пушки: нарезная полуавтоматическая пушка- Длина ствола, калибров: 47- Боекомплект пушки: 30- Углы ВН, град.: −2…+57°- Углы ГН, град.: −15…+15°- Прицелы: ПГ-1М, ОП-4М, ТКН-3А

– Пулемёты: 1 × 7,62-мм ПКТ

Дальность стрельбы 2С5 Гиацинт-С

– 8 – 33,1 км

Двигатель 2С5 Гиацинт-С

– Тип двигателя: В-59- Мощность двигателя, л. с.: 520

Скорость 2С5 Гиацинт-С

– Скорость по шоссе, км/ч: 62,8- Скорость по пересечённой местности, км/ч: 25—30

– Запас хода по шоссе, км: 500- Ёмкость топливных баков, л: 830- Удельная мощность, л. с./т: 19

– Тип подвески: индивидуальная, торсионная- Удельное давление на грунт, кг/см²: 0,6

– Преодолеваемый подъём, град.: 30°- Преодолеваемая стенка, м: 0,7- Преодолеваемый ров, м: 2,5- Преодолеваемый брод, м: 1

Тактика применения САУ

СУ-14 с 203-мм гаубицей Б-4

Согласно современной концепции ведения боя основными областями применения самоходно-артиллерийских установок являются задачи мобильной поддержки артиллерийским огнём с закрытых огневых позиций частей и подразделений других родов войск и артиллерийское наступление. Благодаря высокой мобильности САУ способны сопровождать танки в ходе глубоких прорывов обороны противника, резко повышая боевые возможности прорвавшихся танковых и мотопехотных подразделений. Та же мобильность делает возможным внезапное нанесение по противнику артиллерийских ударов силами самоходной артиллерии самостоятельно без содействия иных родов войск. Для этого заранее методом полной подготовки рассчитываются все данные для стрельбы. САУ выдвигаются на огневую позицию, ведут огонь по противнику без пристрелки и иногда даже без корректировки, затем уходят с огневой позиции. Таким образом, когда противник определит местоположение огневой позиции и примет меры, будет поздно, — САУ там уже нет.

В случае прорыва вражеских танков и мотопехоты самоходки могут использоваться и как эффективное противотанковое средство. Для этого в их боекомплекте есть специальные типы снарядов, такие, как управляемый крылатый 152,4-мм артиллерийский снаряд «Краснополь». В последнее время САУ освоили новое для себя применение в роли «сверхтяжёлой противоснайперской винтовки», способной уничтожать вражеских снайперов в весьма трудных для поражения другими огневыми средствами условиях (например разрушать укрытия снайперов).

Вооружённые тактическими ядерными снарядами, одиночные САУ способны уничтожать крупные объекты, такие, как аэродромы, железнодорожные станции, форты (укреплённые населённые пункты) и скопления войск противника. При этом их снаряды практически не поддаются перехвату, в отличие от тактических ракет с ЯБЧ или самолётов с ядерными авиабомбами. Однако радиус возможных поражаемых целей и мощность ядерного взрыва артиллерийских боеприпасов существенно меньше, чем у авиабомб или тактических ракет.
