Летающая броня воздушной пехоты – боевая машина десанта БМД-1

Машины на базе[править]

Единственной серийной машиной на базе БМД-1 стал БТР-Д — бронетранспортёр, принятый в 1974 году на вооружение воздушно-десантных войск. Появление БТР-Д было вызвано малой вместимостью БМД-1, затруднявшей полное перевооружение на него воздушно-десантных войск. БТР-Д на 800 кг тяжелее базовой машины и конструктивно отличается от неё прежде всего удлинённым на 483 мм корпусом с дополнительной парой опорных катков, отсутствием башни и увеличенной высотой среднего отделения, в котором в дополнение к троим членам экипажа располагаются девять десантников. Штатное вооружение БТР-Д состоит из двух курсовых пулемётных установок, аналогичных БМД-1, десант может также вести стрельбу через амбразуры из личного оружия. На базе БТР-Д, в свою очередь, был создан ряд специализированных вариантов, таких как носитель ПТУР, машина для перевозки расчётов ПЗРК, командно-штабная машина и ряд других.

Точные данные о численности выпущенных БТР-Д отсутствуют, но согласно данным, представленным СССР при заключении ДОВСЕ, всего в Европе имелось 769 бронетранспортёров этого типа. БТР-Д использовались советскими и российскими войсками и миротворческими контингентами в ряде операций. По состоянию на 2007 год, в странах бывшего СССР, прежде всего в России, на вооружении всё ещё остаётся около 800 БТР-Д.

Первые попытки создания САУ на базе БМД-1 были предприняты ещё в 1967 – 1968 годах, но разработанные 120-мм самоходный миномёт “Ландыш” и 122-мм самоходная гаубица 2С2 “Фиалка” в серийное производство не пошли, так как слишком высокой оказалась нагрузка на ходовую часть при выстреле. Лишь в конце 1970-х годов на базе БТР-Д было создано 120-мм САО 2С9 “Нона-С”, серийное производство которого началось в 1981 году.

Описание конструкции

Благодаря двухканальному прицелу вести огонь из пушки и спаренного с ней 7,62-мм пулемёта может как наводчик-оператор, так и командир машины. На машине установлен стабилизированный комбинированный дневной и ночной (активный-пассивный) перископический прицел.

В БМД-3 установлены индивидуальные универсальные сиденья для всего боевого расчёта (7 человек), которые крепятся не к днищу, а к крыше корпуса, это повышает защиту расчёта машины от мин и фугасов.

Имеется защита от оружия массового поражения.

Боекомплект, шт.:

  • 30-мм выстрелы к пушке 2А42 (500)
  • патроны калибра 7,62 мм (2000)
  • ПТУР «Конкурс» (4)
  • выстрелы к гранатомёту АГС-17 (290)
  • патроны калибра 5,45 мм (2160)
  • Авиатранспортирование: Ан-12, Ил-76, Ан-22, Ан-124, Ми-26
  • Авиадесантирование: Ил-76, Ан-22

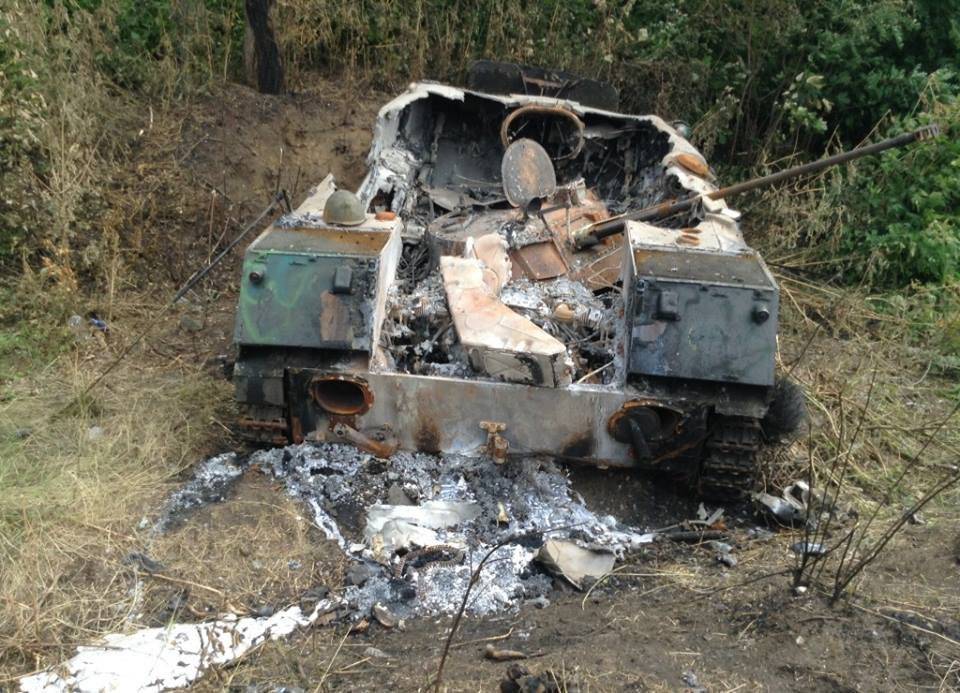

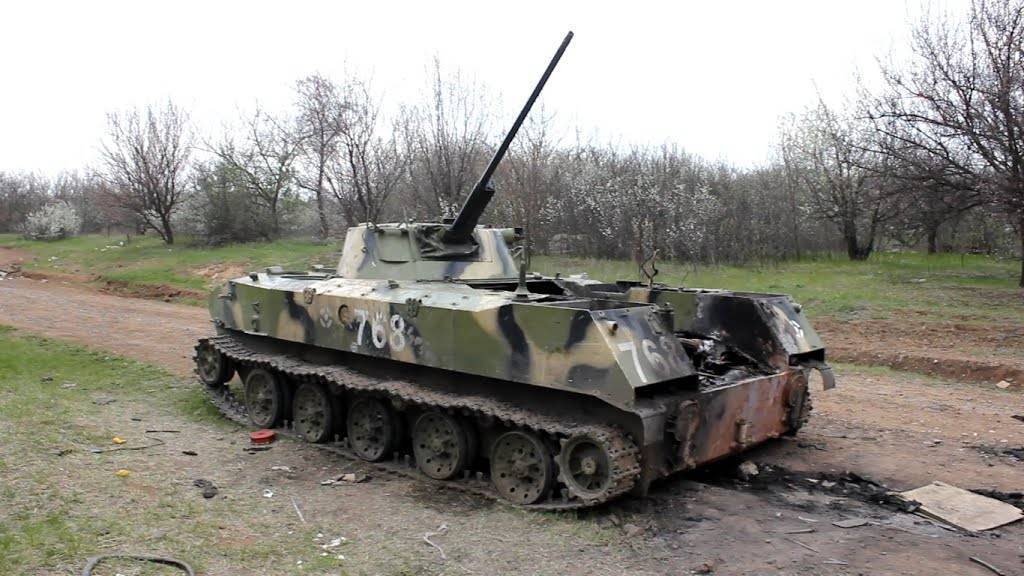

Уничтоженные БМД-2

Похожее

БМП К-17 Бумеранг ТТХ. Видео. Фото. Скорость. Броня

БРДМ-2 ТТХ, Видео, Фото, Скорость, Броня

БМП-2 ТТХ, Видео, Фото, Скорость, Броня

БТР-80 ТТХ, Видео, Фото, Скорость, Броня

БМП-1 ТТХ, Видео, Фото, Скорость, Броня

БМПТ “Терминатор” ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Тигр ТТХ, Видео, Фото, Скорость, Броня

БМД-1 Двигатель. Вес. Размеры. Вооружение

БМП-3 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль КАМАЗ-63968 Тайфун-К ТТХ, Видео, Фото

БТР-4 «Буцефал» ТТХ, Видео, Фото, Скорость, Броня

БТР-82А ТТХ, Видео, Фото, Скорость, Броня

БМД-4М “Бахча-У” ТТХ, Видео, Фото, Скорость, Броня

БТР-40 ТТХ, Видео, Фото, Скорость, Броня

БТР-60 ТТХ, Видео, Фото, Скорость, Броня

БМД-2 Двигатель. Вес. Размеры. Вооружение

БМП Б-11 Курганец-25 ТТХ, Видео, Фото, Скорость, Броня

Тягач МТ-ЛБ ТТХ, Видео, Фото, Скорость, Броня

БТР-152 ТТХ, Видео, Фото, Скорость, Броня

БМП Т-15 Армата ТТХ. Видео. Фото. Скорость. Броня

БТР-90 Росток, Бережок, Бахча-У ТТХ, Видео, Фото

БРДМ-1 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Урал-63095 Тайфун-У ТТХ, Видео, Фото

КамАЗ-43269 Выстрел (БПМ-97) ТТХ, Видео, Фото, Скорость, Броня

БТР-50 ТТХ. Видео. Фото. Скорость. Броня

Бронетранспортер БТР-Д ТТХ, Видео, Фото, Скорость, Броня

ПРП-3 «Вал» и ПРП-4 «Нард» подвижные разведывательные пункты

Бронеавтомобиль ВПК-3927 Волк. Броня. Двигатель. Вес. Размеры

Плавающий транспортер ПТС-4 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль T-98 Комбат ТТХ, Видео, Фото, Скорость

БРДМ-3 – бронированная разведывательно-дозорная машина

Украинский БТР-3 ТТХ, Видео, Фото, Скорость, Броня

БМД-3 ТТХ, Видео, Фото, Скорость, Броня

15Ц56М «Тайфун-М» противодиверсионная машина

БРМ-3К «Рысь» ТТХ, Видео, Фото, Скорость, Броня

БМП М2 «Брэдли» ТТХ, Видео, Фото, Скорость, Броня

БТР-МД «Ракушка» ТТХ, Видео, Фото, Скорость, Броня

Р-149БМР «Кушетка-Б» – командно-штабная машина

Бронеавтомобиль БА-64 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль БА-10 ТТХ, Фото, Скорость, Броня

Бронетранспортер БТР-Т ТТХ, Видео, Фото, Скорость, Броня

БТР Б-10 Курганец-25 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль Дозор-Б ТТХ, Видео, Фото, Скорость, Броня

БМО-Т – тяжелая машина огнеметчиков

Тягач ВТ-55А ТТХ, Фото, Скорость, Броня

УРАЛ-532362 “Лавина-Ураган” – водометный спецавтомобиль

Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль БА-11 ТТХ, Фото, Скорость, Броня

РХМ-7 «Берлога» машина радиационной и химической разведки войск РХБЗ

БРЭМ-К – бронированная ремонтно-эвакуационная машина

БРЭМ-Л «Беглянка» ремонтно-эвакуационная машина

Танковый мостоукладчик МТУ-90М ТТХ, Видео, Фото, Скорость

БММ-Д «Травматизм» бронированная медицинская машина ВДВ

БММ-80 «Симфония» бронированная медицинская машина

СПМ – специальная гусеничная пожарная машина

УР-07М «Пересортировка» установка разминирования

АЗМ – аэротранспортабельная землеройная машина

БТР Намер ТТХ, Видео, Фото, Скорость, Броня

КДХР-1Н «Даль» – комплекс дистанционной химической разведки

БРЭМ-80У – ремонтно-эвакуационная машина

РМ-Г «Десна» – ремонтная гусеничная машина

“Мгебров-Рено” – бронеавтомобиль царской армии

Бронеавтомобиль БА-30 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль ПБ-4 ТТХ, Фото, Скорость, Броня

You have no rights to post comments

О ракетном вооружении

Техническое описание БМД-2 неполное без вишенки на торте. Таковым является комплекс управляемого ракетного вооружения 9К111. Он предназначен для поражения танков, а также других подвижных бронированных объектов, которые передвигаются со скоростью до 60 километров в час. Также этот комплекс можно использовать для нанесения удара по неподвижным целям вроде долговременных огневых сооружений. Предусмотрена и возможность поражения зависших вертолетов. Но только если их оптическая видимость составляет до четырех тысяч метров. В качестве пусковой установки комплекса используется 9П135М. Она может выпускать противотанковые управляемые ракеты 9М113 «Конкурс» и 9М111-2 «Фагот». Первый ПТУР выдается в количестве одной ракеты, а второй – двух штук. Всего три единицы. Расположены ракеты в укладке левого борта. Чтобы навести ПТУР по проводной линии, используется наземная аппаратура управления, а именно – 9С451М.

История создания

Работы по созданию боевой машины десанта третьего поколения были начаты параллельно с разработкой боевой машины пехоты БМП-3. Однако, результаты разработки показали, что масса БМП-3 со средствами десантирования значительно превысит 20 тонн, таким образом самолёт Ил-76М сможет поднять на борт только одну боевую машину. Поэтому в начале 1980-х годов были открыты работы по созданию облика боевой машины десанта. В ходе проектирования рассматривались два варианта БМД-3. Первый предполагал машину с комплексом вооружения из 100-мм орудия 2А70 спаренного с 30-мм малокалиберной автоматической пушкой 2А72. Расчётная масса такой БМД составляла 18 тонн. Второй вариант предполагал использование боевого модуля с 30-мм автоматической пушкой 2А42. Таким образом загрузка самолёта Ил-76М составляла либо 2 БМД массой 18 тонн, либо 3 БМД массой 12,5 тонн. Проведённые впоследствии научно-исследовательские работы доказали, что при втором варианте задачи БМД выполняются намного эффективнее. На основании полученного опыта и по результатам исследований 20 мая 1983 года постановлением Совета министров СССР и ЦК КПСС № 451-159 официально была открыта ОКР под шифром «Бахча». Работы предусматривали разработку боевой машины десанта массой 12,5 тонн. Головным разработчиком был назначен Волгоградский тракторный завод.

Через месяц после выхода постановления было согласовано тактико-техническое задание на новую БМД, а также завершён этап технического проекта. При разработке новой БМД был использован опыт, полученный в ходе выполнения работ по БМД-1 и лёгкому танку «Объект 934». К 1985 году были изготовлены и завершили приёмо-сдаточные испытания три опытных образца новой БМД. По результатам испытаний выявилось, что все образцы превышали допустимую массу на 190—290 кг, ходовая машины давала многочисленные сбои в работе, однако благодаря оперативной работе конструкторского бюро ВгТЗ большинство недостатков было устранено и в мае 1986 года опытные БМД завершили предварительные испытания. В 1986 году Волгоградский тракторный завод изготовил ещё 3 опытных образца, которые были направлены на Государственные испытания. Новые образцы превысили допустимую массу на 400 кг, так как были изготовлены с учётом мероприятий по повышению надёжности узлов ходовой части. Государственные испытания БМД проходили в период с 27 октября 1986 года по 27 октября 1987 года. По результатам испытаний две из трёх машин были доработаны и отправлены на контрольные испытания в различных климатических зонах. Испытания проводились в период с 10 июля по 19 ноября 1988 года. Результат испытаний по теме «Бахча» был оценён как положительный. Машина в целом соответствовала предъявляемым тактико-техническим требованиям, поэтому 10 февраля 1990 года боевая машина «Объект 950» была принята на вооружение СССР под обозначением БМД-3.

Возвращение в СССР

Как бы ни шокирующе выглядела на первый взгляд постановка задачи — создание летающей бронетехники, — она имеет право на существование. Более того, такая концепция всерьез рассматривалась в СССР.

Началось всё с Ми-24, который по исходной концепции должен был доставлять десантников на поле боя и нести ударное вооружение для их поддержки. Однако в итоге вертолет, хотя и именуется до сих транспортно-боевым, стали использовать только как машину огневой поддержки.

Вертолет_1

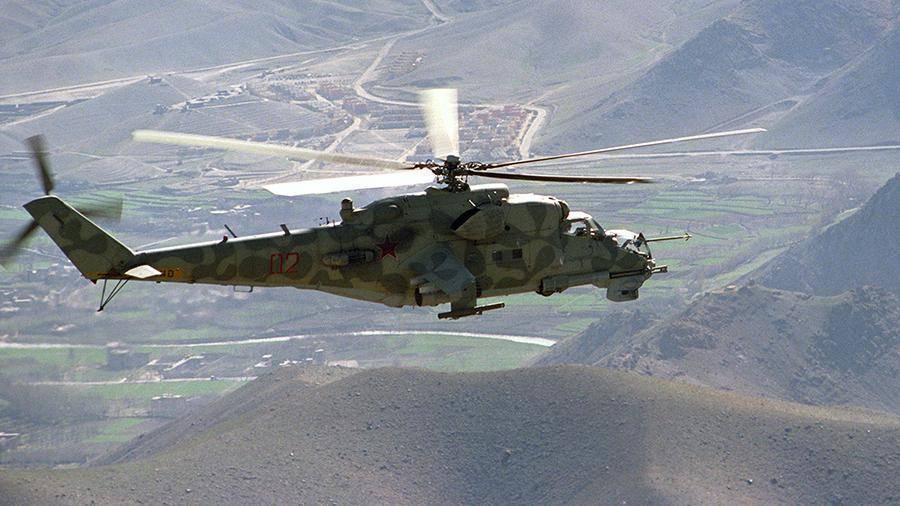

Вертолет Ми-24 направляется на боевое задание. Район дороги Кабул–Герат, Афганистан. 1988 год

Фото: РИА Новости/Соломон Лулишов

В США сходные взгляды на вертолетную технику, широко распространившуюся еще во времена вьетнамской войны, привели к созданию UH-60 Blackhawk, который, несмотря на комплекс ударного вооружения, не имеет бронирования и не может использоваться как штурмовик.

В СССР сложилась двойная схема применения десантников. «Стратегический» десант, выбрасываемый с парашютами вместе с техникой с транспортных самолетов, относился к ВДВ и входил в центральное подчинение. Но параллельно были созданы десантно-штурмовые части, подчиненные военным округам.

Вертолет_2

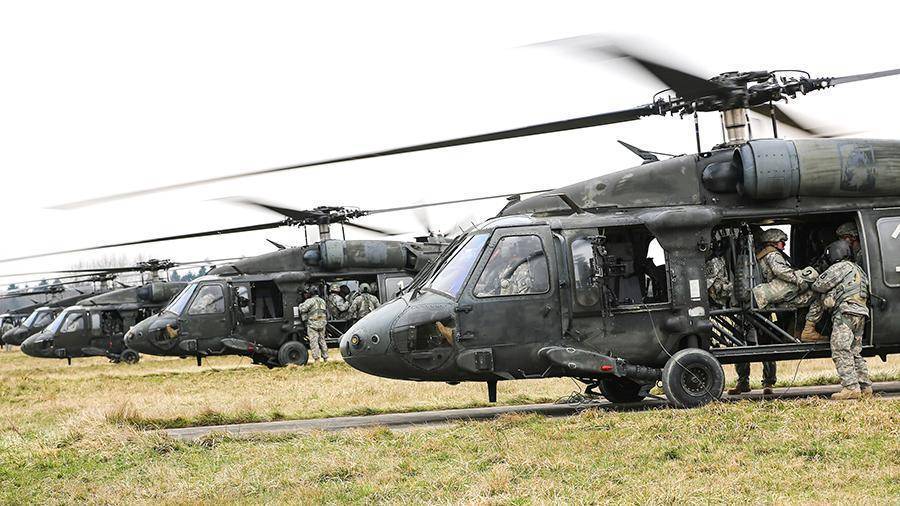

Американские вертолеты UH-60 Blackhawk на полигоне Графенвер в Германии

Фото: commons.wikimedia.org

Они предназначались для «вертикального охвата»: тактических вертолетных десантов сравнительно неглубоко от линии соприкосновения войск с целью дезорганизации ближнего тыла противника. Под них в том числе в 1980-е годы строилась и новая тактика «оперативных маневренных групп» (отдельных армейских корпусов), в наступательных операциях которых подвижные механизированные бригады с расчлененными боевыми порядками сочетались с десантно-штурмовыми полками.

И уже в 1980-х военные и конструкторы СССР пошли дальше: летающая БМП (БМД) для таких частей должна быть одновременно и средством огневой поддержки десанта, и защищенным транспортом.

История

С момента создания воздушно-десантных формирований в ВС Союза ССР стали задумываться о введении в состав формирований средств моторизации и механизации. В 1931 году на основании директивы, от 18 марта, в Ленинградском военном округе был сформирован нештатный, опытный авиационный моторизованный десантный отряд (авиамотодесантный отряд). Он предназначался для исследования вопросов оперативно-тактического применения и наиболее выгодных организационных форм авиационных десантных (воздушно-десантных) подразделений, частей и соединений.
Отряд насчитывал 164 человека личного состава и состоял из:

  • одной стрелковой роты;
  • отдельных взводов: сапёрного, связи и лёгких машин;
  • тяжёлой бомбардировочной авиационной эскадрильи (авиаэскадрильи) (12 самолётов — ТБ-1);
  • одного корпусного авиационного отряда (авиаотряда) (10 самолётов — Р-5.

Отряд имел на вооружении:

  • две 76-мм динамореактивные пушки Курчевского (ДРП);
  • две танкетки — Т-27;
  • 4 гранатомёта;
  • три лёгкие броневые машины (бронемашины);
  • 14 ручных и 4 станковых пулемёта;
  • 10 грузовых и 16 легковых автомобилей;
  • 4 мотоцикла и один самокат (современность — велосипед). С течением времени в Союзе ССР появились и специально разработанные для формирований ВДВ средства поддержки и транспортировки, такие как ГТ-МУ, АСУ-57, АСУ-76, АСУ-85 и другие.

Ближайшими к БМД по классу машинами являются бронетранспортёр и боевая машина пехоты (БМП). В настоящее время основным отличием БМД является способность десантирования с помощью парашюта. Разница также заключается в задачах, которые возлагались на боевые машины в ходе проектирования. БТР, в основном, разрабатывался как транспортное средство стрелков (пехоты), в то время, как на БМП и БМД дополнительно возлагались задачи поддержки стрелков (пехоты) огнём бортовых орудия и КПВТ в наступлении и обороне. БМП и БМД отличаются от БТР лучшей защитой и более высокой огневой мощью. БТР же, имея колёсный ход, значительно превосходит их в скорости по дорогам с улучшенным покрытием. В последнее время разработаны варианты гусеничных БТР на базе танков с противоснарядным бронированием и различия между гусеничными БТР, БМП и БМД по их боевым свойствам практически исчезли.

БМД-1 — десантируются из самолётов типа Ан-12, Ан-22, а БМД-3 — из самолётов типа Ан-22, и Ил-76.

БМД вооружены:

  • пушкой калибра 73 мм (БМД-1) или автоматической 30-мм пушкой (БМД-2, БМД-3), пусковая установка ПТУР, 2 курсовых пулемёта калибра 7,62 мм и спаренным 7,62-мм пулемётом ПКТ в башне кругового вращения;
  • одним (БМД-2) или двумя (БМД-1) курсовыми пулемётными установками в передней части корпуса;
  • комплексом противотанкового ракетного вооружения (кроме командирского варианта БМД-2К).

Специальная гидравлическая система подвески позволяет быстро изменять клиренс, не выходя из машины.

БМД использовались в Воздушно-десантных войсках ВС Союза ССР с 1969 года (БМД-1), сейчас находятся на вооружении России и ряда бывших союзных республик.

Экипаж: командир машины (командир отделения), наводчик-оператор, старший стрелок, пулемётчик, стрелок-помощник гранатомётчика, гранатомётчик, механик-водитель. При действиях в пешей атаке всё отделение (кроме механика-водителя и наводчика-оператора) спешивается.

«Бэха» с винтом

В 1983 году было выдано задание на Ми-24 нового поколения — «вертолетную БМП» (ВБМП) с учетом решений, полученных при проектировании вертолета-штурмовика Ми-28. Получилась 12-тонная машина классической компоновки с несущим и рулевым винтами, с мощным пушечно-пулеметным вооружением и узлами подвески для противотанковых и неуправляемых ракет. На борту размещались экипаж (два человека) и восемь десантников либо восемь носилок с ранеными.

Но вертолет военные забраковали. В результате в 1985 году началось проектирование следующей машины — Ми-42 с гораздо большим коэффициентом новизны. Чего стоила одна только струйная система путевого управления типа NOTAR (без хвостового рулевого винта): в хвостовой балке вертолета (необычно толстой из-за этого на вид) была установлена мощная вентиляторная система, выбрасывавшая воздух из системы сопел с дефлекторами и тем самым компенсирующая вращающий момент несущего винта.

Вертолет_3

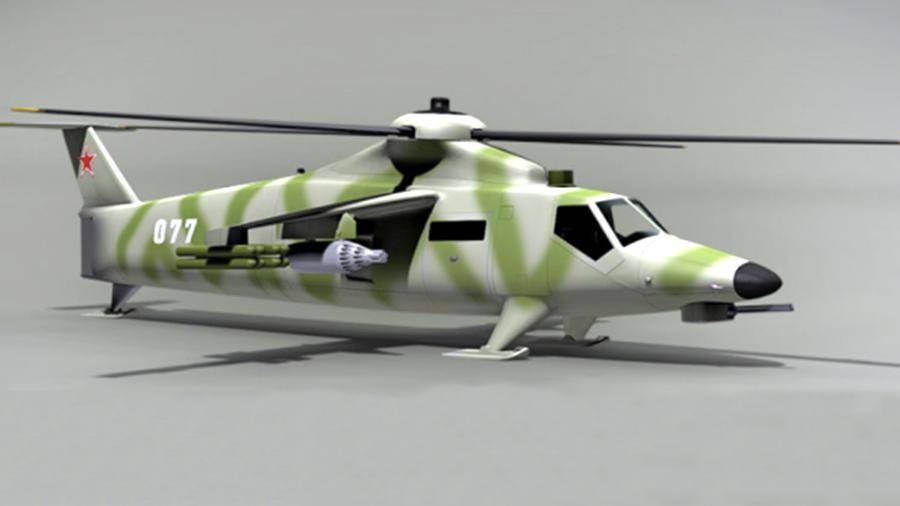

Проект вертолета Ми-42

Фото: novorosinform.org

Это же решение помогло достичь и другого требования технического задания: выброс воздуха создавал дополнительный импульс, что позволяло по расчетам достичь скорости 380–400 км/ч (у Ми-40 — не более 300–320 км/ч). Заодно отсутствие хвостового руля повысило безопасность десанта при действиях возле машины с работающим двигателем — а с учетом тактики применения этой техники десантники постоянно проводили много времени у вертолета.

Именно избыточная инновационность эту машину и сгубила — наряду с противоречивыми требованиями военных. Те пытались создать забронированный воздушный транспорт с вооружением, пилотажно-прицельным комплексом и тактическими свойствами Ми-28, да еще и чтобы она питалась стандартной общевойсковой соляркой, а управляться с ней могли и призывные сержанты второго года службы. В конце концов пришлось отказаться от NOTAR и сделать более консервативный фенестрон (рулевой винт в кольцевом канале киля).

К 1992 году и этот проект похоронили с резолюцией «создать вертолет в строгом соответствии с техническим заданием заказчика при имеющемся в нашей стране техническом уровне развития технологии и приборостроения не удастся». После чего довольно долго пытались реанимировать Ми-40 на новых технологиях — в частности, с оснащением надвтулочной РЛС и новой авионикой.

Вертолет_4

Ударные вертолеты Ми-28Н ВКС России

Фото: commons.wikimedia.org/Yevgeny Volkov

Однако идея вертолетной БМП на платформе Ми-28 не умирала все эти годы, регулярно появляясь в публикациях, касающихся перспективного облика десантно-штурмовых частей.

Владимир Шаманов, командовавший ВДВ в 2009–2016 годах, неоднократно возвращался к этой теме. Так, в 2013 году он заявил, что ведется работа над обликом новой боевой машины десанта. По его словам, это должен был быть «винтокрылый средний вертолет с мощным комплексом вооружения, способный совершать боевые броски от 10 до 70 км, что позволит значительно повысить маневренность подразделений». Машина также должна будет иметь складывающиеся лопасти винта и, по требованиям технического задания, отличаться дешевизной и простотой в эксплуатации.

Повышения требований к мобильности войсковых группировок и высокий темп современных операций по-прежнему возвращают военных к этому экзотическому на первый взгляд боевому средству.

Тактико-технические характеристики БМД-1

Экипаж, чел.: 2Десант, чел.: 5Годы производства: 1968—1987Количество выпущенных, шт.: около 3800Компоновочная схема: совмещённые боевое, десантное и отделение управления спереди, моторно-трансмиссионное сзади

Вес БМД-1

– 7,2 тонн

Размеры БМД-1

– Длина корпуса, мм: 5400- Ширина корпуса, мм: 2630- Высота, мм: 1620—1970- База, мм: 2800- Колея, мм: 2380- Клиренс, мм: 100—450

Броня БМД-1

– Тип брони: катаная алюминиевая АБТ-101- Лоб корпуса (верх), мм/град.: 15 / 75°- Лоб корпуса (середина), мм/град.: 32 / 47°- Лоб корпуса (низ), мм/град.: 10 / 70°- Борт корпуса (верх), мм/град.: 23 / 0°- Борт корпуса (низ), мм/град.: 20 / 0°- Корма корпуса (верх), мм/град.: 15 / 38°- Корма корпуса (низ), мм/град.: 20 / 9°- Днище, мм: 12- Крыша корпуса, мм: 10—12- Лоб башни, мм/град.: 22 / 42°- Борт башни, мм/град.: 18 / 33°- Корма башни, мм/град.: 12 / 21°- Крыша башни, мм: 5

Вооружение БМД-1

– Калибр и марка пушки: 73-мм 2А28 «Гром»- Тип пушки: гладкоствольный полуавтоматический гранатомёт- Длина ствола, калибров: 29- Боекомплект пушки: 40- Прицелы: ТНПП-220, перископический дневной и ночной пассивный 1ПН22М1- Пулемёты: 3 × 7,62-мм ПКТ- Другое вооружение: 3 × ПТУР 9М14М

Двигатель БМД-1

– Тип двигателя: 5Д20- Мощность двигателя, л. с.: 240

Скорость БМД-1

– Скорость по шоссе, км/ч: 61- Скорость по пересечённой местности, км/ч: 45—50, (9—10 на плаву)

– Запас хода по шоссе, км: 500- Запас хода по пересечённой местности, км: 400, (96—116 на плаву)- Удельная мощность, л. с./т: 32,5- Тип подвески: индивидуальная гидропневматическая, с изменяемым клиренсом- Преодолеваемый подъём, град.: 32°- Преодолеваемая стенка, м: 0,7- Преодолеваемый ров, м: 2,5- Преодолеваемый брод, м: плавает
