ЗРК «Бук» – надежный зенитный щит армейских колонн

Вооружение и боевое применение

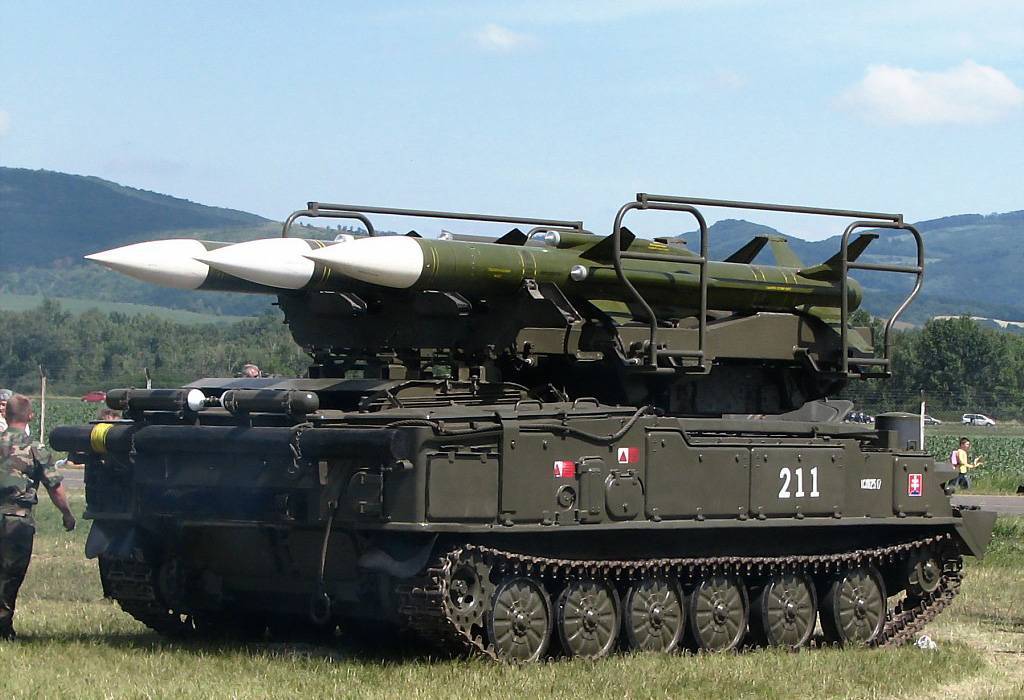

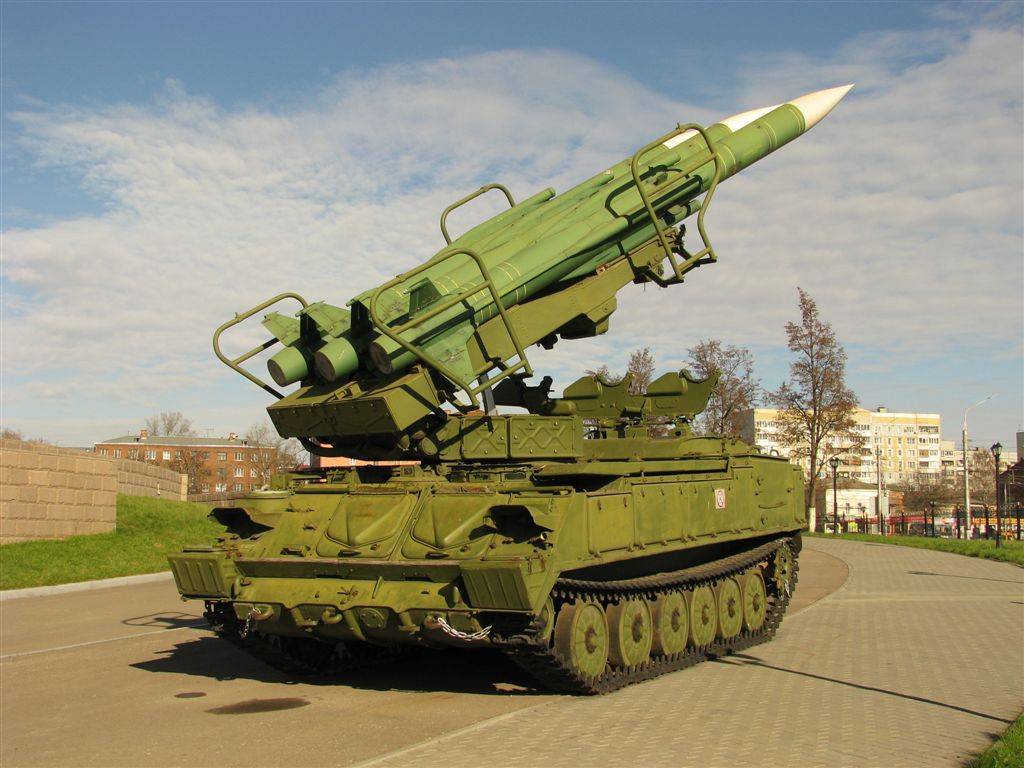

ЗРК «Куб» (экспортное наименование «Квадрат») входил на вооружение армии стран-участниц Варшавского договора и поставлялся во многие страны Ближнего Востока, Африки и Азии. Он принимал участие в локальных военных конфликтах.

Существенно превосходил аналог, существенно сковывал возможности ВВС, в дальнейшем его эффективность существенно снижалось, осуществлялись модернизации.

Идет на экспорт в более сорока стран мира.

В состав батареи управления зенитного ракетного комплекса «Куб» входили:

  • КБУ (кабина боевого управления);
  • передвижной радиовысотомер ПРВ-16 «Надежность», ридиолокационные станции П-44 «Броня», П-18 «Малахит», П-15 «Тропа». Комплекс РЛС обеспечивает быстрое обнаружение воздушных целей противника на расстоянии до 200 км. КБУ передавала целеуказание СУРН.

Боевое применение ЗРК «Куб»

  • Первое боевое применение комплекса «Куб» (точнее – его экспортного варианта «Квадрат») – война Судного дня 1973 года. ЗРК применялся войсками Сирии. По данным было сбито 64 самолета израильской авиации.
  • Использовались сирийскими войсками в израильско-сирийском конфликте на границе. По российским источникам, после восьми запусков ЗУР было сбито шесть самолетов.
  • Миротворческая операция UNEF – сирийские зенитные ракетные комплексы «Куб» (совместно с ЗРК С-75) летом 1974 года участовали в уничтожении самолета ООН (он нес миротворческую миссию), после нарушения полета в назначенном коридоре. Сирийские войска сбили нарушителя, в результате погибло 9 человек экипажа (это были канадские миротворцы). Обломки самолета упали рядом с деревней Ад Димас.
  • Применялись в начале боевых действий в период ирано-иракской войны в 1980 году со стороны Ирака. В результате использования комплексов «Квадрат» 2К12Е удалось сбить 21 самолет иранской авиации.
  • В 1982 году – Ливанская война.
  • Война за независимость Западной Сахары между Марокко и Мавританией в период 1973-1991 годов – использовались «Фронтом Полисарио». ЗРК сбили такие самолеты как Mirage F1 и F-5 Tiger II.
  • Операция «Каньон Эльдорадо» 1986 года – использовались ливийцами для отражения налетов со стороны американцев.
  • В период с 1986 по 1987 год в чадско-ливийском конфликте.
  • Налеты южно-африканских ВВС – использовались Анголой против южно-африканской авиации.
  • Операция Deliberated force – использовались боснийскими сербами. Тогда ЗРК был сбит самолет-истребитель General Dynamics F-16 Fighting Falcon.
  • В 1999 году применялись Югославией в войне с НАТО. Согласно российским источникам, тогда с помощью ЗРК было сбито несколько самолетов НАТО.
  • Во время гражданской войны в Сирии – тогда Сирийские ПВО примяли установки «Квадрат», «Бук» и др. для противодействия ракетному удару Британии, США и Франции в 2018 году. Согласно данным из Минобороны РФ, всего было использовано 103 крылатые ракеты, из которых 71 была перехвачена сирийскими средствами ПВО. Из ракетного комплекса «Квадрат» было выпущено 21 ракету, которые поразили 11 целей. По информации Минобороны США ни одна из ракет не была поражена, а большинство пусков было выполнено уже после того, как крылатые ракеты поразили цели.

РЛС П-40А

Представляет собой радиолокационный дальномер, который значится в техдокументации как «Броня» 1РЛ128. Эта система ПВО направлена на выполнение таких задач:

  • выявление воздушной цели;
  • антенны выводятся к цели автоматически и вычисляют к ней высоту;
  • определяет азимут и наклонную дальность;
  • вмонтированная программа «свой-чужой» определяет госпринадлежность объекта.

РЛС П-40А

Комплексом оснащается радиотехнические соединения и формирования противо-воздушной обороны, зенитные артиллерийские и ракетные части. Конструкция «Брони» – антенно-фидерная. Местом расположения аппаратуры, комплектующих и наземного радиолокационного запросчика выступает самоходное гусеничное шасси 426У. Тут же предусмотрено место для двух газотурбинных агрегатов, которые обеспечивают питание системы.

Комплекс 14Ц034 Пересвет / НИР Исправитель

ДАННЫЕ НА 2020 г. (стандартное пополнение)НИР “Исправитель”Комплекс 14Ц034 “Пересвет”МАК “Вымпел” концерна ПВО “Алмаз-Антей” за 2010 г. заявлено, что одной из задач компании является “создание системы противокосмической обороны (противоспутниковой борьбы) первого этапа развития на основе существующего научно-технического задела и вновь создаваемых комплексов ПКО наземного и воздушного базирования для огневого поражения и функционального подавления низкоорбитальных иностранных космических аппаратов военного назначения” (источник). Предполагается, что для функционального подавления работы электронно-оптических средств ИСЗ потенциального противника было предложено использовать лазерные системы средней мощности. источник

Модификации

«Квадрат» 2К12Е

Это экспортная модификация, которая была создана в 1971 году. Главные отличия от базовой версии: измененная система распознавания принадлежности целей, возможность работы в условиях тропиков, измененный уровень помехозащищенности.

«Куб-М» 2К12М

После того как ЗРК 2К12 поступил на вооружение, началась работа по его доработке. В 1968 году был создан РЗК «Куб-М» 2К12М. Модернизированный комплекс мог поражать цели, которые маневрируют с перегрузками до 5-6 g. При этом нижняя граница поражения сократилась с 100 до 50 м, а дальность поражения благодаря усовершенствованию излучения увеличилась на 20%.

«Куб-М1» 2К12М1

Этот модернизированный комплекс поступил на вооружение в 1973 году. В результате доработок удалось улучшить защиту головки самонаведения от помех, расширить зоны поражения воздушной цели, уменьшить работное время примерно на 5 с, улучшить надежность всех средств комплекса. Кроме того предусмотрена прерывистая работа РЛС СУРН 1С91, нацеленная на противоздействия противорадиолокационным ракетам типа AGM-45 Shrike.

«Куб-М3» 2К12М3

В период с 1974 по 1975 года была проведена последующая модернизация комплекса 2К12. ЗРК «Куб-М3» 2К12М3 поступил на вооружение в конце 1976 году. По сравнению с прошлой версии 2К12М3 отличался расширенными границами зоны поражения. К тому же появилась возможность стрелять «вдогон» по воздушным целям со скоростью до 300 метров в секунду. Также была увеличена средняя скорость полета зенитного ракетного комплекса до 700 метров в секунду и появилась возможность поражения самолетов маневрирующих с перегрузками до 8 g. Среди прочих доработок стоит выделить улучшенную помехозащищенность ракеты самонаведения, уменьшенную ближняя граница зоны поражения, увеличенную вероятность поражения цели на 10-15%.

«Куб-М3С» 2К12 М3С

В 1970-е годы велись активные разработки в сфере радиоэлектронной борьбы. Советские разработчики могли эффективно противодействовать иностранным зенитно-ракетным комплексам типа MIM-23 Hawk. Модификация 2К12М3С была разработана для снижения восприимчивости 2К12 к подобным средствам противника. Новая модификация обладала защитой от средств радиоэлектронной борьбы по типу «Смальта». ЗРК в 1979 году поступил на вооружение.

«Куб-М3А» 2К12М3А

Последняя модификация комплекса 2К12 была сделана в 1981 году. В комплексе применялась новая модифицированная ракета 3М9М4 с весом боевой части в 70 килограмм, но комплекс не был принят на вооружение. Главная причина отказа – принятие на вооружение более перспективного ЗРК 9К37 «Бук».

 «Куб-М4» 2К12М4

Работы по созданию нового зенитного ракетного комплекса 9К37 «Бук» были начаты в 1972 году. Комплекс планировали принять на вооружение в 1975 году. Чтобы ускорить работы, принятие на вооружение разделили на 2 этапа. Первый предусматривал введение самоходной огневой установки 9А38 с ракетами 9М38 в состав корпуса. Благодаря такому решению количество целевых каналов увеличилось в два раза с 5 до 10, а боеготовых ЗУР с 60 до 75. В этом виде ЗРК «Куб-М4» 2412М4 и поступил на вооружение в 1978 году.

Состав батарейного комплекса «Куб-М4» 2К12М4 (9К37-1 ЗРК «Бук-1»)

  • 1 × СУРН 1С91М3 (взятый из ЗРК «Куб-М3»)
  • 4 × СПУ 2П25М3 (из ЗРК «Куб-М3»)
  • 1 × СОУ 9А38 (из ЗРК «Бук») с ракетами с ракетами 3М9М3 или 9М38.

В состав зенитно-ракетного полка входила батарея управления, пять стартовых батарей и вспомогательные подразделения.

Станция целеуказания и обнаружения “Купол”

Продолжаем разговор о том, что собой представляет установка “Бук”. Характеристики “Купола” – следующий этап ее рассмотрения. Эта станция имеет электронное лучевое сканирование по углу места в 30-40 градусном секторе с механическим вращением антенны по заданному азимуту. Предназначение 9С18 – обнаружение и опознание целей в воздухе на высоте от 30 метров до 45,5 километров, на дальности до 120 километров. Затем информация об обстановке в воздухе передается на КП 9С470. В зависимости от установленного сектора и наличия помех скорость обзора равняется 5-18 секунд при круговом обзоре и 2,5-4,5 секунды при обзоре сектора в 30 градусов. Передавалась полученная информация по телекодовой линии в период обзора, составляющий 4,5 сек, в объеме 75 отметок. Была разработана и защита от прицельных, ответных, несинхронных импульсных помех.

Также, независимо от наличия заградительных шумовых помех, обеспечивалось обнаружение находящегося на высоте до 5 000 метров истребителя. “Купол”, входящий в зенитный комплекс “Бук”, в свою очередь, состоял из поворотного устройства, антенного поста, устройства слежения антенны, приемного устройства, передающего устройства и других систем. В боевое положение станция переходила за пять минут из походного положения, из дежурного – за 20 секунд.

ЗРК Бук-М1-2 – видео

https://youtube.com/watch?v=cdBMogexK3Q

Одним из существенных отличий ЗРК “Бук-М1-2” от комплекса “Бук-М1” является наличие в составе СОУ 9А310М1-2 лазерного дальномера, позволяющего успешно проводить боевую работу по надводным и наземным целям с выключенным СВЧ-излучением, что заметно улучшает характеристики помехозащищенности, скрытности и живучести комплекса.

Реализованный в комплексе “Бук-М1-2” режим “координатной поддержки” позволяет успешно решать боевые задачи при интенсивном воздействии на комплекс активных помех.

Комплекс обеспечивает поражение аэродинамических целей с максимальными скоростями приближения 1100-1200 м/с и удаления – 300 м/с в зоне по высоте от 15 м до 25 км, по дальности от 3 до 42 км. Обеспечивает поражение крылатых ракет (КР) на дальностях до 26 км, тактических баллистических ракет (ТБР) – на дальностях до 20 км. Зона поражения комплекса при стрельбе по надводным целям – до 25 км. Вероятность поражения одной ракетой 0,8-0,9, работное время 20 с. Время развертывания комплекса из походного положения в боевое до 5 мин. Боевые средства комплекса смонтированы на высокопроходимых самоходных гусеничных шасси, обеспечивающих передвижение как по шоссе, так и по грунтовой дороге и бездорожью с максимальной скоростью 65 км/ч. Запас хода по топливу – 500 км с сохранением запаса для двухчасовой боевой работы.

Комплекс обеспечивает работу при температурах окружающей среды от -50°С до +50° С и высоте над уровнем моря до 3000 м, а также в условиях применения ядерного и химического оружия.

Средства комплекса оборудованы автономными системами электропитания, вместе с этим обеспечена возможность работы от внешних источников питания. Время непрерывной работы средств комплекса -24 часа.

Станция обнаружения целей 9С18М1-1 комплекса Бук-М1-2

В состав комплекса входят боевые средства:

– командный пункт 9С470М1-2, предназначенный для управления боевыми действиями комплекса (один);

– станция обнаружения целей 9С18М1, обеспечивающая обнаружение воздушных целей, опознавание их государственной принадлежности и передачу информации о воздушной обстановке на командный пункт (одна);

– самоходная огневая установка 9А310М1-2, обеспечивающая боевую работу как в составе комплекса в заданном секторе ответственности, так и в автономном режиме и осуществляющая обнаружение, захват цели, опознаваниеее государственной принадлежности и обстрел сопровождаемой цели (шесть);

– пуско-заряжающая установка 9А39М1-2, предназначенная для пуска, транспортирования и хранения ракет 9М317, а также производства с ними погрузочно-разгрузочных работ (три, придаются двум СОУ 9А310М1-2);

– зенитная управляемая ракета 9М317, предназначенная для поражения воздушных, надводных и наземных целей в условиях интенсивного радиопротиводействия противника.

ПЗУ 9А39М1 ЗРК Бук-М1-2

Высокая боевая готовность комплекса 9К37М1-2 поддерживается с помощью придаваемых технических средств.Все технические средства, кроме ПЭС-100 и УКС-400В, смонтированы на шасси автомобилей “Урал-43203” и ЗИЛ-131.В настоящее время параллельно с серийным освоением комплекса “Бук-M1 -2” ведутся работы по существенной модернизации комплекса, направленные на значительное улучшение его тактико-технических характеристик.

Направления модернизации ЗРК “Бук-М1-2”:

– в состав комплекса вводится мобильная станция автоматического обнаружения источников радиоизлучения “Орион”, что обеспечивает информационную поддержку и повышает эффективность комплекса в условиях массированного применения организованных помех и противорадиолокационных ракет;

– СОУ 9А310М1-2 и ПЗУ 9А39М1-2 оснащаются системами объективного контроля (СОК), что обеспечивает оперативный документированный контроль процесса боевой работы самоходной огневой установки (СОУ) и пуско-заряжающей установки (ПЗУ) с выводом информации на специальную электронно-вычислительную машину.СОК может быть использована при контроле за действиями экипажа огневой установки в процессе его обучения.

Зенитная ракета 9М38

В данной ракете, являющейся частью ЗРК “Бук”, был применен твердотопливный двухрежимный двигатель. Из-за сложности отработки отказались от использования прямоточного. К тому же он обладал большим сопротивлением на некоторых, в основном пассивных, участках траектории и при большом угле атаки был неустойчивым в работе. По этим причинам был сорван срок создания ЗРК “Куб”. Схема ракеты была нормальная, стандартная, Х-образная, имеющая крыло малого удлинения. С первого же взгляда ее внешний вид напоминал зенитные ракеты корабельных семейств “Тартар” и “Стандарт” производства США, что полностью соответствовало ограничениям по размерам для ВМФ СССР.

В передней части 9М38 размещались аппаратура автопилота, полуактивная ГМН, боевая часть и питание. У ракеты не было частей, отделяющихся в полете, ее длина – 5,5 метров, диаметр – 400 миллиметров, рулевой размах – 860 миллиметров. Она была оснащена головкой самонаведения, которая имела систему управления комбинированную, с использованием пропорциональной навигации. “Бук” – ракетный комплекс, имеющий такую ракету, – мог поражать цели, летящие на высоте от 25 метров до 20 000 и дальностью от трех с половиной до 32 километров, скорость ее – 1000 м/сек. Ракета имела вес 685 кг, в том числе и 70 кг боевой части.

Состав ЗРК 9К317 “Бук-М2”

Боевые средства:

Средства управления

Средства техничесого обслуживания:

  • транспортная машина 9Т243 с комплектом такелажного оборудования (КТО) – 1 шт.
  • автоприцеп группового ЗИП 9Т459-1 и 9Т459-2 для КП, СОУ, РПН, ПЗУ – 1 шт.
  • машина технического обслуживания КП, СОУ, РПН, ПЗУ (МТО-1) – 1 шт;
  • мастерская технического обслуживания МТО-АГ3-М1;
  • автоматизированная контрольно-испытательная станция (АКИС) для ЗУР;
  • машина ремонта ракет (МРР);
  • комплект машин ремонта и технического обслуживания (МРТО) – 1 на четыре комплекса: МРТО-1 и МРТО-2 для КП, СОУ, РПН, ПЗУ; МРТО-3 для СОЦ;
  • компрессорная станция;
  • подвижная электростанция;
  • учебно-действующая ракета 9М317УД;
  • учебно-разрезная ракета 9М317УР;
  • габаритно-массовый макет 9М317ГММ;
  • системы объективного контроля СОК-Б1 и СОК-Б2 (не обязателен);
  • контрольно-измерительный комплекс КИК (не обязателен);

В комплексе 9К317 “Бук-М2” предусмотрено использование огневых секций двух типов:

  • до 4-х секций в составе 1 СОУ и 1 ПЗУ, обеспечивающих одновременный обстрел до 4 целей (высота рельефа до 2м);
  • до 2-х секции в составе 1 РПН 9С36 и 2 ПЗУ, обеспечивающих одновременный обстрел до 4 целей (высота рельефа до 20м).

Управление боевыми действиями комплекса осуществляется командным пунктом (КП), получающим информацию о воздушной обстановке от станции обнаружения целей (СОЦ) или вышестоящего командного пункта (ВКП), и передающим по линиям технической связи целеуказания и команды управления на огневые группы (до шести групп). Каждая огневая группа имеет четыре целевых канала и восемь стрельбовых каналов. Обстрел сопровождаемых целей производится как одиночными, так и залповыми пусками зенитных управляемых ракет (ЗУР).

ЗРК «Бук-М2Э» в состоянии эксплуатироваться в самых разных климатических зонах, по желанию заказчика машины оборудуются кондиционерами. Боевые машины комплекса без каких-либо ограничений (по расстоянию и скорости) могут транспортироваться всеми видами транспорта: железнодорожным, водным, воздушным.

Модификации:

  • “Бук-М2Э” (Урал) – модификация для войск ПВО + размещение на колёсных тягачах повышенной проходимости типа КрАЗ и полуприцепах “ЧМЗАП” + уничтожение целей с ЭПР до 0,05 м² с вероятностью 60-70% + время развертывания 5 мин + время на смену позиции 20 секунд.
  • 9К317ЭК “Бук-М2ЭК” – экспортный вариант Бук-М2 + размещение на колёсном тягаче МЗКТ-69221.

Конструкция, характеристики

Для «Бук-М2» разработано, по мнению военных экспертов, самое грозное оружие ЗРК – ракета 9М317. Она рассчитана на дальность поражения до 50 тыс. метров. Длина – 5,5м. Масса ракеты составляет 715 кг. Скорость движения – 1230 м/с. Размах крыльев составляет 86 см. Во время взрыва зенитно-управляемой ракеты происходит поражение объектов в радиусе 17 м. 9М317 комплектуется инерциально-корректируемой системой управления, для которой была создана новая полуактивная доплеровская радиолокационная ГСН 9Э420. Оборудование оснащено стержневой боевой частью, массой 70 кг и двухрежимным двигателем РДТТ.

Судя по отзывам военных экспертов, ракета по окончании полной сборки обеспечивается высоким уровнем надежности. Ее эксплуатационный срок не менее десяти лет. В течение этого времени проверка ракет не производится.

Хранение и транспортировка установки к месту ее боевого применения производится в специальных стеклопластиковых контейнерах. 9М317 эффективны в любое время года. Ракета не восприимчива к атмосферным осадкам, влажности и температуре.

Функции радиолокационной станции 9С35

К описываемому времени был достигнут значительный прогресс в части создания кварцевых и электромеханических фильтров, сверхвысокочастотных приборов, вычислительных цифровых машин, что позволило в 9С35, входящей в комплекс “Бук”, объединить функции станций подсвета, обнаружения и сопровождения цели. В ней использовались два передатчика – импульсного и непрерывного излучения, сама она работала в сантиметровом волновом диапазоне. Один передатчик обнаруживал и сопровождал цели, другой – подсвечивал цели и управляемые зенитные ракеты.

Антенная система осуществляла поиск секторами, электромеханическим методом обработку получаемых сигналов выполняла центральная вычислительная машина. Время перехода 9С35, части ЗРК “Бук”, из дежурного режима в боевой было менее двадцати секунд. Скорость целей определялась с точностью от +10 до -20 м/с, что обеспечивало их выбор в движущемся состоянии. Возможные ошибки: среднеквадратическая при измерении угловых координат составляла 0,5 д. у., максимальная по дальности – 175 метров. Станция была защищена от всех активных, комбинированных и пассивных помех.

9К317 «Бук-М2»

К окончанию 1980-х годов появилась модификация, использующая современные ракеты 9М317. Применение данной ракеты должно было заметно увеличить дальность и высоту поражаемых целей, также было запланировано применение усовершенствованного оборудования на всех машинах комплекса.

9М317 получила меньшие крылья, дальность стрельбы достигла 45000 м при высоте 25000. Её взрыватель получил 2 режима, что позволило производить подрыв не только на дистанции от цели, но и при контакте, дав возможность бороться с надводными и наземными противниками.

Самоходная огневая установка 9А317 получила новое оборудование, что сделало возможным одновременное обнаружение 10 целей и атаку сразу 4.

Обновленный командный пункт 9С510 получил возможность сопровождать сразу 60 целей и выдавать 36 целеуказаний одновременно. При этом время от получения информации до передачи на огневые установки не больше 2 секунд.

Станция обнаружения и целеуказания 9С18М1-3 оборудована фазированной антенной решёткой, что позволяет засекать воздушные цели на расстоянии до 160000 м. Устойчива к постановке различных помех противником.

Дополнительно в состав комплекса добавили станцию подсвета и наведения ракет 9С36. Она представляет из себя антенну с фазированной решеткой, поднимаемую выдвижной мачтой на высоту 22 метра, что позволяет улучшить характеристики и обнаруживать цели на расстоянии 120 км. Электронное оборудование 9С36 способно сопровождать 10 целей и отдавать команды на обстрел 4 из них.

Комплексные улучшения комплекса 9К317 «Бук-М2» позволили поднять расстояние перехвата самолётов и вертолётов до 50000 м, высоту до 25000 м.

Дальность перехвата ракет возросла до 20000 м., а высота – до 16000. Также возможно применение против наземных и надводных целей.

Плачевная экономика страны в начале 90-х не позволила взять на вооружение новинку, армия ограничилась компромиссным комплексом «Бук-М1-2».

Лишь в 2008 году 9К317 «Бук-М2» поступил на вооружение российской армии, будучи доработанным для соответствия нашему времени.

Огневая самоходная установка 9А38

Ее смонтировали на шасси ГМ-569, и она в одной установке объединяла функции самоходной ПУ и СУРН, которые использовались в “Куб-М3”. Созданная установка 9А38 обеспечивала качественный поиск в заданном секторе, выполняла обнаружение и последующий захват целей для автоматического сопровождения. Также она решала задачи перед стартом, пуском и самонаведением трех ракет, которые были расположены на ней, и других трех 3М9М3-управляемых ракет из сопряженной с ней ПУ 2П25М3.

Огневая установка могла работать как от СУРН, так и автономно. Ее вес – 34 тонны. Состояла ЗРК “Бук” из: РЛС 9с35; вычислительной цифровой системы; оптически-телевизионного визира; устройства пуска с силовым следящим приводом; радиолокационного наземного запросчика, который работает в системе “Пароль”; аппаратуры с СПУ и СУРН; газотурбинного генератора; аппаратуры ориентирования, топографической привязки и навигации; системы жизнеобеспечения.

Разработчики

В качестве разработчиков были определены: НИИ приборостроения, а также научно-конструкторское объединение, имеющее название “Фазотрон”. Растов А. А. был назначен главным конструктором данного комплекса. Пуско-заряжающая установка создавалась в Машиностроительном КБ “Старт”, где руководителем был Яскин А. И. Гусеничные шасси, унифицированные для машин комплекса, разрабатывал Мытищинский машиностроительный завод, которым руководил Астров Н. А. Ракеты 9М38 поручили разрабатывать Свердловскому МКБ “Новатор”. Станция обнаружения и, само собой, целеуказания “Купол” создавалась в НИИ измерительных и точных приборов министерства радиопромышленности. Для того чтобы установка “Бук” могла полноценно функционировать, был разработан комплекс средств обслуживания и технического обеспечения на автомобильном шасси. Завершение подготовительного этапа было запланировано на второй квартал 1975 года.

В заключение

Сегодня в условиях любого военного конфликта авиация противника атакует в первую очередь средства ПВО. Успешно этому противостоять можно, имея на вооружении самые современные зенитные ракетные комплексы.

«Бук-М2», несмотря на все неоспоримые достоинства установки, продолжает интенсивно дорабатываться и совершенствоваться. В семействе «Буков» уже имеются модернизированные модели М2Э, М3 и М4.

В соответствии с Постановлением ЦК КПСС и СМ СССР от 30 ноября 1979 г. была проведена модернизация ЗРК “Бук” с целью повышения его боевых возможностей, защищенности его радиоэлектронных средств от помех и противорадиолокационных ракет.

В комплексе “Бук-М1” предусмотрены эффективные организационные и технические мероприятия по защите от противорадиолокационных ракет. Боевые средства комплекса “Бук-М1” взаимозаменяемы с однотипными боевыми средствами ЗРК “Бук” без их доработок, штатная организация боевых формирований и технических подразделений аналогичны с комплексом “Бук”.

В результате испытаний, проведенных с февраля по декабрь 1982 г. под руководством комиссии во главе с Б.М.Гусевым на Эмбенском полигоне (начальник – В.В.Зубарев), было установлено, что модернизированный комплекс “Бук-М1” по сравнению с ЗРК “Бук”, обеспечивает большую зону поражения самолетов, способен сбивать крылатые ракеты ALCM с вероятностью поражения одной ЗУР не ниже 0,4, вертолеты “Хью-Кобра” – с вероятностью 0,6-0,7, а также зависающие вертолеты – с вероятностью 0,3-0,4 на дальности от 3,5 до 6-10 км.

Комплекс “Бук-М1” был принят на вооружение войск ПВО СВ в 1983 году и его серийное производство было налажено в кооперации предприятий промышленности, ранее выпускавших средства ЗРК “Бук”.

Комплексы семейства “Бук” предлагались к поставкам за рубеж под наименованием “Ганг
“. После развала СССР ЗРК “Бук” в различных модификациях достался кроме России также Украине и Белоруссии. Зенитный ракетный комплекс “Бук-М1” поставлялся на экспорт только в Финляндию. Морской вариант комплекса “Ураган” (“Штиль”) поставляется с 2000 года в Китай на двух эсминцах класса “Современный”.

В ходе учений “Оборона 92” ЗРК семейства “Бук” проведены успешные стрельбы по мишеням на базе БР Р-17, “Звезда” и на базе ракеты РСЗО “Смерч”.

Состав

В состав ЗРК “Бук-М1” входят следующие боевые средства:

ЗУР 9М38М1;

Командный пункт 9С470M1;

Станция обнаружения и целеуказания 9С18M1 “Купол-М1”;

Самоходная огневая установка 9А310M1;

Пуско-заряжающая установка 9А39.

Самоходная огневая установка 9А310М1, по сравнению с установкой 9А310, обеспечивает обнаружение и захват цели на автосопровождение на больших дальностях (на 25-30%), а также распознавание самолетов, баллистических ракет и вертолетов с вероятностью не ниже 0,6.
В 9А310М1 используется 72 литерных частоты подсвета (вместо 36), что способствует повышенной защищенности от взаимных и преднамеренных помех. Обеспечено распознавание трех классов целей – самолеты, баллистические ракеты, вертолеты.

Командный пункт 9С470М1 по сравнению с КП 9С470 комплекса “Бук” обеспечивает одновременный прием информации от собственной станции обнаружения и целеуказания и о шести целях от пункта управления ПВО мотострелковой (танковой) дивизии или от КП ПВО армии, а также комплексную тренировку всех расчетов, боевых средств ЗРК.

В комплексе используется более совершенная станция обнаружения и целеуказания 9С18М1 (“Купол-М1”), имеющая плоскую угломестную ФАР и самоходное гусеничное шасси ГМ-567М, однотипное с КП, самоходной огневой установкой и пуско-заряжающей установкой.
Длина станции обнаружения и целеуказания 9,59 м, ширина – 3,25 м, высота – 3,25 м (8,02 м в рабочем положении), масса – 35 т.

В состав технологического оборудования комплекса входят:

9В95М1Э – машина автоматизированной контрольно-испытательной подвижной станции на ЗиЛ-131 и прицепе;

9В883, 9В884, 9В894 – машины ремонтно- технического обслуживания на Урал-43203-1012;

9В881Э – машина технического обслуживания Урал-43203-1012;

9Т229 – транспортная машина для 8 ЗУР (или шесть контейнеров с ЗУР) на КрАЗ-255Б;

9Т31М (9Т31М1) – автокран;
