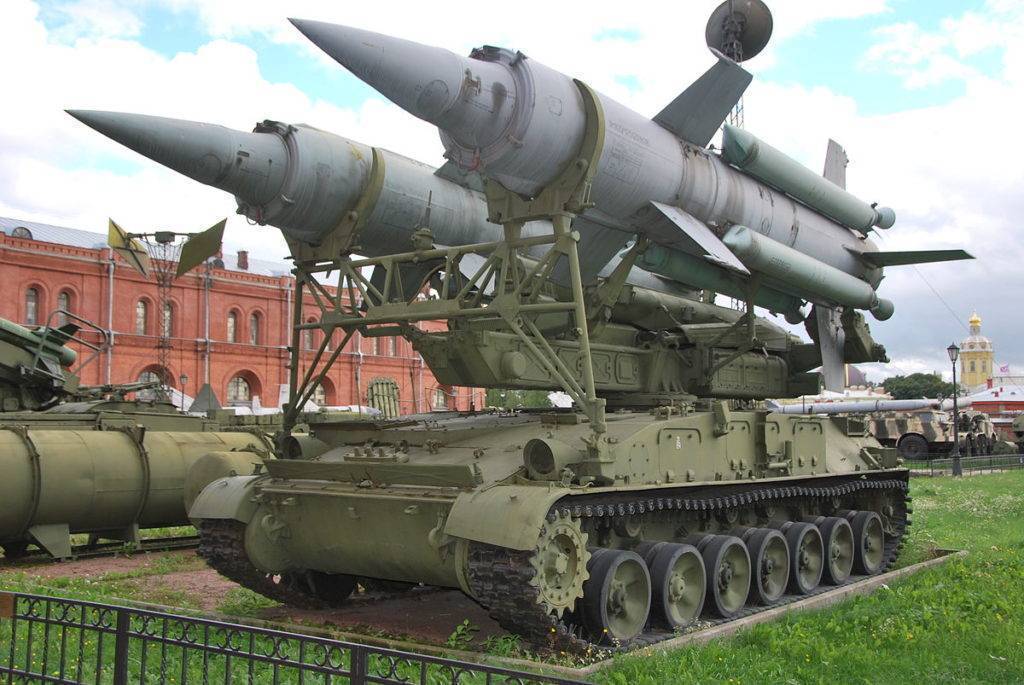

Самоходная пусковая установка КС-41 (2П24) зенитно-ракетного комплекса 2К11 «Круг» 1965 года

Модификации

«Круг-А» 2К11А

После поступления этого комплекса на вооружение начались работы по его усовершенствованию. Опыт боевых действий во Вьетнаме показал потребность в снижении мертвой зоны. Комплекс «Круг-А» 2К11А поступил на вооружение в 1967 году. По высоте граница поражения была снижена с 3 километров до 250 метров, а по дальности 11 километров до 9 километров.

«Круг-М» 2К11М

В результате последующего совершенствование ракет «Круг-М» 2К11М поступил на вооружение. Высота поражения целей была увеличена с 23,5 до 24,5 км, а дальность – с 45 до 50 км.

«Круг-М1» 2К11М1

Комплекс «Круг-М1» поступил на вооружение в 1974 году. По сравнению с прошлыми вариантами, нижняя граница поражения уменьшилась с 250 до 150 метров, а ближняя граница до 6-7 километров. К тому же появилась возможность поражения воздушной цели «вдогон» на расстоянии до 20 километров.

В 2015 году выпустили юбилейную модель «50 лет ЗРК «Круг»», что свидетельствует об актуальности комплекса даже спустя полвека и высокой заслуге перед его отечеством его создателей. В настоящее время все модели находятся на хранении.

Операторы

Операторы ЗРК Круг

Современные

  •  Азербайджан — некоторое количество 2К11, по состоянию на 2016 год
  •  Армения — некоторое количество (оценочно 27 ПУ) 2К11, по состоянию на 2016 год
  •  Киргизия — 12 ПУ 2К11, по состоянию на 2016 год

Бывшие

  •  СССР — 1350 пусковых установок 2П24 по состоянию на 1991 год, перешли к образовавшимся после распада государствам
  •  Россия — 220 2К11 (на хранении), по состоянию на 2010 год
  •  Болгария — 9 единиц 2К11 поставлены из СССР в 1981 году, 150 ЗУР 3М8М1 в 1981 году
  •  Венгрия — 6 единиц 2К11 поставлены из СССР в период с по 1978 годы, 100 ЗУР 3М8М1 в период с по 1978 годы
  •  ГДР — 18 единиц 2К11 поставлены из СССР в период с по 1978 годы, 250 ЗУР 3М8М1 в период с по 1978 годы
  •  Казахстан — более 27 2К11 и С-200, по состоянию на 2012 год
  •  КНДР — некоторое количество SA-4 Ganef, по состоянию на 2013 год
  •  Украина — 100 2К11, по состоянию на 2013 год
  •  Чехословакия — 9 единиц 2К11 поставлены из СССР в период с по 1975 годы, 150 ЗУР 3М8М1 в период с по 1975 годы
  •  Польша — 14 2К11, по состоянию на 2010 год

Первые испытания

Пробные запуски начали проводить в конце 59-го года. В ходе них были обнаружены первые недочеты и ошибки в разработке — при отделении ракеты от стартовой установки, последняя разрушалась и моментально приходила в негодность. Но, впрочем, это никого не огорчило и не раздосадовало — испытательные работы только начались, и проводились они как раз для выявления таких оплошностей. Каждый продолжил делать свое дело.

Зенитно-ракетная установка «Круг»

К концу 1960-го года было проведено 24-и запуска ракет. Только половина из них были признаны более-менее удачными, в остальных случаях либо ракета разрушилась в полете, либо же она просто упала на землю, пролетев несколько сот метров.

Мнение эксперта
Исаак Якович Зельдер
Советский астрофизик, физохимик, доктор физико-математических наук, Академик АН СССР, конструктор, инженер. Герой Социалистического труда СССР.

Правительство СССР сочло такие результаты неудовлетворительными, поэтому в августе 61-го была собрана экспертная комиссия, которая вынесла свои рекомендации по улучшению и доработке пусковых ракет.

История создания зенитного ракетного комплекса 2К11 «Круг»

Зенитный ракетный комплекс 2К11 «Круг» предназначен для поражения воздушных целей, летящих со скоростью до 1000 км в час на средних и больших дистанциях, в составе вооружения зенитных ракетных бригад армейского и фронтового подчинения.

Зенитная батарея комплекса «Круг» включает в себя одну станцию наведения ракет 1С32 и три пусковые установки 2П24 со спаренными направляющими. Зенитный ракетный дивизион ЗРК «Круг» состоит из трёх зенитных ракетных батарей, взвода управления и технической батареи (транспортно-заряжающие машины, топливозаправщики, станции для контроля, обслуживания и ремонта боевых средств комплекса, оборудование для сборки ракет и заправки их топливом). Во взводе управления находится станция обнаружения целей 1С12 и кабина приёма целеуказания комплекса боевого управления К-1 «Краб». Информационный обмен обеспечивается радиотелекодовой связью, что позволило резко уменьшить время на свёртывание / развёртывание комплекса на боевой позиции.

Разработка комплекса начата в 1958 г. головным предприятием — научно-исследовательским электромеханическим институтом Минрадиопрома, кроме того институт проектировал бортовую аппаратуру управления и станцию наведения ракет 1С32.

Обычно принято иллюстрировать «Круг» пусковой установкой 2П24. Но сердце комплекса — 1С32 — станция наведения ракет

Ракету и артиллерийскую часть непосредственно пусковой установки комплекса — 2П24 разрабатывало  СМКБ «Новатор» г. Екатиринбург.

Станцию обнаружения и целеуказания 1С12 проектировал научно-исследовательский институт измерительных приборов Минрадиопрома.

Шасси для пусковой установки и станции наведения ракет проектировало ЦКБ «Трансмаш», а производил их Свердловский завод транспортного машиностроения. Шасси для станции обнаружения и целеуказания проектировал и производил Харьковский машиностроительный завод им. Малышева на базе артиллерийского тягача АТ-Т.

Шасси, применённое для пусковой установки 2П24 и станции наведения ракет 1С32, позднее было использовано в качестве базового для самоходной 152-мм пушки 2С5 «Гиацинт», самоходной 152-мм гаубицы 2С3 «Акация» и самоходного 240-мм миномёта 2С4 «Тюльпан». Кроме того, элементы ходовой части этого шасси были применены на среднем гусеничном транспортёре-тягаче МТ-С.

Общий состав комплекса ЗРК 2К11 «Круг»

  • Пусковая установка 2П24  — 9 шт. (3 зенитные батареи)

  • Станция наведения ракет 1С32 —  3 шт.

  • Станция обнаружения и целеуказания 1С12 — 1 шт.

  • Транспортно-заряжающая машина (ТЗМ) 2Т6 — нет сведений.

Пусковая установка 2П24 зенитного ракетного комплекса 2К11 «Круг»

Зенитно-ракетный комплекс С-75М «Волхов»

В 1956 году американские высотные самолеты Lockheed U-2 начали безнаказанно совершать разведывательные полеты над территорией СССР на высоте 20 километов, где были в полной безопасности: зенитные пушки доставали до 14 км, истребители могли подняться на высоту 17 км. Правительством СССР были приняты экстренные меры по усилению ПВО страны, одной из которых стало ускорение разработки и принятия на вооружение перевозимого ЗРК С-75.
Результаты боевой работы С-75 по высотным американским разведчикам U-2 получили широкую огласку. 4 самолета-нарушителя ВВС Тайваня были cбиты над Китаем и по одному над Кубой и над СССР. Стоит сказать, что международный скандал, которым завершился 24-ый разведывательный полёт U-2, сбитого под Свердловском, стал концом программы полётов над территорий СССР. Обломки этого U-2 выставлены в московском Центральном музее Вооруженных Сил и в Музее Войск ПВО страны. С-75 также хорошо известен публике по боевым действиям во Вьетнаме и на Ближнем Востоке. Такой известности немало способствовали поставки различных модификаций ЗРК в 40 стран, общим объёмом около 800 дивизионов.

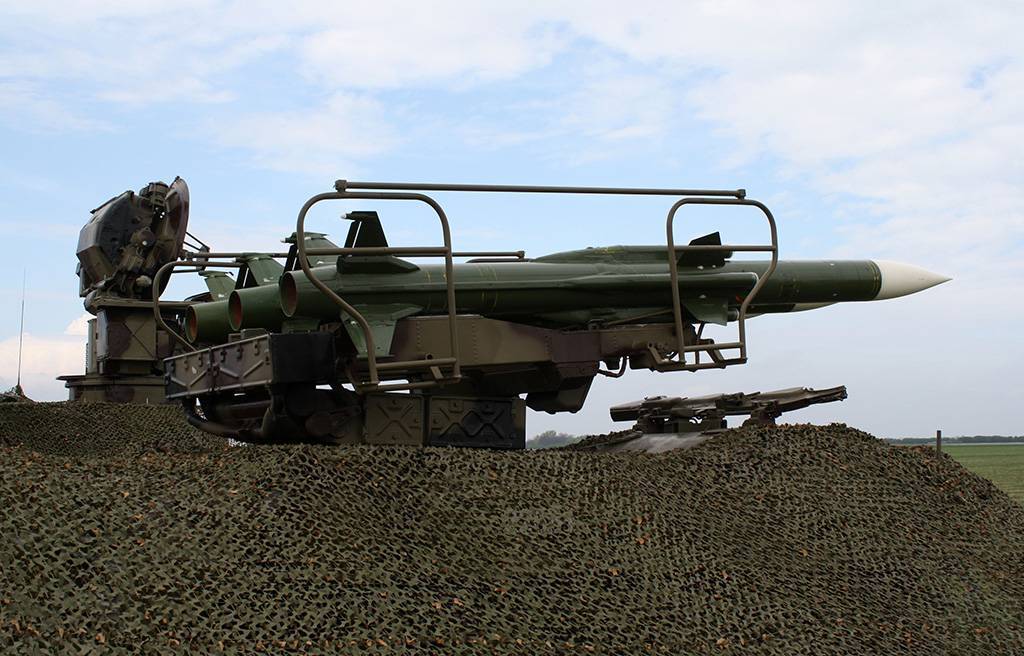

Служба и боевое применение

Зенитно-ракетный комплекс «Куб» (экспортное название «Квадрат») состоял на вооружении армий стран-участниц Варшавского договора и поставлялся в ряд стран Ближнего Востока, Азии и Африки. Он участвовал в локальных военных конфликтах.

Превосходил аналог, значительно сковывал возможности ВВС, в последующем эффективность существенно снижалась, производились модернизации.

Поставлялся в вооруженные силы более 40 стран[источник не указан 1420 дней].

В состав батареи управления ЗРК “Куб” входили: кабина боевого управления (КБУ), радиолокационные станции (РЛС) П-15 “Тропа”, П-18 “Малахит”, П-44 “Броня”, передвижной радиовысотомер ПРВ-16 “Надежность”. Комплекс РЛС обеспечивал раннее обнаружение воздушных целей (до 200км). КБУ выдавала целеуказание СУРН.[источник не указан 1420 дней]

Боевое применение

  1. Война Судного дня 1973 года — первое боевое применение ЗРК «Куб» (точнее — его упрощённого экспортного варианта «Квадрат»). Применялись сирийскими войсками. По данным сирийской стороны было сбито 64 самолёта израильской армии.
  2. Израильско-сирийский пограничный конфликт — применялись[когда?]сирийскими войсками. Согласно российским источникам, после 8 запусков ЗУР было сбито 6 самолётов;
  3. Миротворческая операция UNEF — сирийские ЗРК «Куб» (вместе с ЗРК С-75) 9 августа г. участвовали в уничтожении самолёта миротворческой миссии ООН, после нарушения полёта в назначенном коридоре (англ.). Сирийские зенитчики сбили нарушителя, обломки упали северо-восточнее деревни Ад Димас. Девять человек экипажа (канадские миротворцы) погибли.;
  4. Ирано-иракская война — применялись в начале боевых действий в году иракской стороной. В результате применения комплексов 2К12Е «Квадрат» был сбит 21 самолёт иранских ВВС;
  5. Ливанская война (1982);
  6. Война за независимость Западной Сахары с Марокко и Мавританией -1991 годов — применялись «Фронтом Полисарио». В числе сбитых самолётов такие как F-5 Tiger II и Mirage F1;
  7. Операция «Каньон Эльдорадо» 1986 года — применялись ливийской стороной для отражения американских налётов;
  8. Чадско-ливийский конфликт — применялись в — г.г.;
  9. Налёты южно-африканской авиации — применялись Анголой для защиты от южно-африканской авиации;
  10. Операция  Deliberated force» — применялись боснийскими сербами. Комплексом 2К12Е был сбит истребитель General Dynamics F-16 Fighting Falcon;
  11. Война НАТО против Югославии — применялись в 1999 году Югославией. По данным российских источников, в ходе применения были сбиты несколько самолётов НАТО.
  12. Гражданская война в Сирии — Сирийские ПВО использовало установки «Бук», «Квадрат» и пр. для противодействия ракетному удару США, Британии и Франции в 2018 году. По информации Министерства обороны России, всего были применены 103 крылатые ракеты, из которых сирийскими средствами ПВО успешно перехвачена 71 крылатая ракета, в том числе комплексы «Квадрат» выпустили 21 ракету, было поражено 11 целей; согласно официальным данным Министерства обороны США, ни одна из атакующих ракет поражена не была, а большинство пусков зенитных ракет было произведено уже после того, как крылатые ракеты достигли цели.
  13. Гражданская война в Ливии — 7 мая 2019 года над регионом Хира войсками ЛНА с помощью ЗРК «Квадрат» был сбит Mirage F1ED Правительства национального согласия.
  14. Вторжение в Йемен — 6 июня 2019 года хуситы с помощью ЗРК «Квадрат» сбили американский беспилотник MQ-9 Reaper.

История создания ударного тактического ракетного комплекса 2К6 «Луна»

Советский тактический ударный ракетный комплекс 2К6 «Луна» (по классификации НАТО: FROG-3 / FROG-5, в зависимости от типа ракеты) был создан в начале 1960-х г.г. под руководством Н. П. Мазурова. Учитывая весьма скромные боевые возможности ракетной техники того времени, 2К6 «Луна» был тактическим боевым комплексом, то есть фактически машиной «переднего края» наступления, способной работать по ближнему тылу противника.

В первую очередь целями ракет комплекса 2К6 «Луна» были аэродромы, стартовые позиций ракет, огневые позиций артиллерии и т.п. малоподвижная инфраструктура.

Ракеты комплекса «Луна» были неуправляемые одноступенчатые твердотопливные, и различались между собой исполнением головной части и типом боевого заряда. Надкалиберная головная часть ракеты ЗР-10 несла в себе специальный ядерный заряд, а ракеты ЗР-8 и ЗР-9 были оснащены калиберной головной частью с осколочно-фугасным боевым зарядом. Интересно, что различалась не только «начинка» применяемых комплексом ракет, но даже их устройство: ракеты ЗР-8, ЗР-9 и ЗР-10 изготовлены с переходным конусом между головной и хвостовой камерами сгорания, а ракеты Р-65 и Р-70 имеют цилиндрический корпус без переходного конуса в центральной части.

Чертеж-схема самоходной пусковой установки 2П16 ракетного комплекса 2К6 «Луна»

В состав ракетного комплекса 2К6 «Луна» входили:

  • Самоходная пусковая установка 2П16 (1 ракета).
  • Машина транспортировки запасных ракет (2 ракеты).
  • Самоходный кран для перегрузки ракет.

Запуск ракет осуществляется с самоходной пусковой установки 2П16, каждая из которых имела одну направляющую, и, соответственно, оснащалась одной ракетой.

Кроме Советского Союза тактические ракетные комплексы «Луна» использовались в армии КНДР (24 комплекса) и Кубы (до 50 комплексов), кроме того, на Кубе же базировались 12 советских «Лун», доставленных туда в состав вооружения Группы советских войск на острове Куба в ходе операции «Анадырь», проведённой с 12 июля по 22 октября 1962 года («Карибский кризис»). Всего же в СССР было произведено по меньшей мере 400 комплексов типа 2К6 «Луна».

Ударный тактический ракетный комплекс 2К6 «Луна»

Из огня, да в полымя

После капитуляции фашистской Германии, на землях Европы должен был воцариться мир. Кровавая мясорубка, которая вошла в историю как Вторая мировая война близилась к своему окончанию. Многие считали, что теперь все страны поймут, насколько разрушительна может быть подобная бойня, и ныне человечество входит в новую фазу своего существования.

А вы видели установку «Круг»?

ДАНЕТ

Создание ООН, появление Всеобщей декларации прав человека, ратование за мир во всем мире. Но, к сожалению, человеческая натура такова, что, по ходу, без конфликта ей невозможно. Поэтому, вскоре после окончания горячей войны, началась война “холодная”.

Постер с изображением лидеров «Холодной войны»

Официальным стартом считают март 46-го года. Именно тогда началась открытая конфронтация двух сверхдержав. Одним из способов “померяться мускулами” была гонка вооружений, когда США и СССР стремились перегнать своего противника в качестве и количестве орудий смерти.

История создания

Исследования о возможности создания войсковой противовоздушной обороны (ПВО) армейско-фронтового предназначения с использованием ракетной техники были начаты в 1956 году на конкурсных началах в рамках научно-исследовательских работ «Тема 2» и «Тема 3».
Руководителями работ были В. Г. Грабин от ЦНИИ-58 и Л. В. Люльев от ОКБ-8, головным исполнителем являлся В. П. Ефремов от НИИ-20.
К середине 1958 года всем соисполнителям были выданы технические задания, а на основании проекта тактико-технических требований было принято постановление Совета министров СССР о выполнении ОКР «Круг».

В декабре 1961 года, после опытных запусков, подтвердилось верное направление разработки комплекса. После чего была начата отработка аппаратуры комплекса и выход на полигонные испытания.
Испытания проводились в три этапа:

  • на первом этапе были проведены заводские испытания по программе и методике головного исполнителя ОКР;
  • на втором этапе были проведены государственные совместные испытания по методикам, разработанным полигоном;
  • на третьем этапе производились периодические испытания серийных образцов.

Государственные испытания были пройдены в период с января 1963 года по июнь 1964 года.
3 февраля 1965 года приказом Министра обороны СССР ЗРК «Круг» был принят на вооружение войсковой ПВО.

Модификации ЗРК Куб

2К12Е «Квадрат»

Экспортная модификация комплекса 2К12 «Куб». Создана в 1971 году. Основными отличиями от базового варианта является изменённая система распознавания государственной принадлежности целей, изменённый уровень помехозащищённости и возможность работы в тропических условиях.

2К12М «Куб-М»

После принятия на вооружение ЗРК 2К12, началась работа по его модернизации. В 1968 году был разработан комплекс 2К12М «Куб-М». Модернизированный комплекс имел возможность поражения целей маневрирующих с перегрузками до 5—6 g. Нижняя граница поражения была уменьшена со 100 до 50 метров, а дальность поражения была увеличена на 20 % благодаря усовершенствованию излучателя.

2К12М1 «Куб-М1»

В январе 1973 года был принят на вооружение модернизированный комплекс 2К12М1 «Куб-М1». В результате доработок были расширены границы зоны поражения целей, улучшена защищённость головки самонаведения от помех, работное время уменьшено приблизительно на 5 секунд, улучшена надёжность всех средств комплекса, а также предусмотрена прерывистая работа РЛС СУРН 1С91 для противодействия противорадиолокационным ракетам типа AGM-45 Shrike.

2К12М3 «Куб-М3»

В 1974—1975 гг. была проведена дальнейшая модернизация комплекса 2К12. В конце 1976 года на вооружение поступил ЗРК 2К12М3 «Куб-М3». По сравнению с предыдущими вариантами 2К12М3 имел расширенные границы зоны поражения, появилась возможность вести стрельбу «вдогон» по целям со скоростями до 300 м/с, средняя скорость полёта ЗУР увеличена до 700 м/с, появилась возможность поражения самолётов маневрирующих с перегрузками до 8 g, улучшена помехозащищённость головки самонаведения, ближняя граница зоны поражения уменьшена, вероятность поражения целей увеличена на 10—15 %.

2К12М3С «Куб-М3С»

В 1970-е годы активно велись разработки в области радиоэлектронной борьбы. Советские разработки эффективно противодействовали иностранным ЗРК типа MIM-23 Hawk. В целях снижения восприимчивости 2К12 к подобным средствам потенциального противника, была разработана модификация 2К12М3С. Новая модификация имела защиту от средств радиоэлектронной борьбы типа «Смальта». В 1979 году комплекс 2К12М3С был принят на вооружение.

2К12М3А «Куб-М3А»

Последняя модернизация комплекса 2К12 была проведена в 1981 году. В комплексе использовалась новая модифицированная ракета 3М9М4 с массой боевой части в 70 кг, однако, комплекс на вооружение принят не был. Основной причиной отказа от 2К12М3А стало принятие на вооружение нового более перспективного комплекса 9К37 «Бук».

2К12М4 «Куб-М4»

В 1972 году были начаты работы по созданию нового ЗРК 9К37 «Бук». Принять на вооружение комплекс планировалось в 1975 году, для ускорения работ, принятие на вооружение было решено разделить на два этапа. Первый этап предусматривал введение в состав комплекса 2К12 «Куб-М3» самоходной огневой установки 9А38 с ракетами 9М38 в каждую батарею. Благодаря введению СОУ 9А38 количество целевых каналов увеличилось с 5 до 10, а боеготовных ЗУР с 60 до 75. В таком виде в 1978 году на вооружение был принят ЗРК 2К12М4 «Куб-М4».

Состав батарейного комплекса 2К12М4 «Куб-М4» (9К37-1 ЗРК «Бук-1»)

– 1 × СУРН 1С91М3 (из состава ЗРК «Куб-М3»)- 4 × СПУ 2П25М3 (из состава ЗРК «Куб-М3»)- 1 × СОУ 9А38 (из состава ЗРК «Бук») с ракетами 9М38 или с ракетами 3М9М3.

В состав зенитно-ракетного полка входят 5 стартовых батарей и батарея управления, а также вспомогательные подразделения.

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Появившиеся в 1958 году ЗРК С-75 не могли обеспечить надежное прикрытие от ударов с воздуха общевойсковых (танковых) объединений в военных операциях, так как имели низкую маневренность и большое время развертывания. Поэтому появилась необходимость в создании войскового ЗРК на гусеничном шасси, имеющего маневренность не хуже маневренных возможностей прикрываемых им общевойсковых (танковых) соединений и частей. Разработка ЗРК 2К11 «Круг» была начата в 1958 году. Так как «Круг» должен был стать комплексом средней дальности (а это требовало громоздких ракет, передающих и антенных устройств радиолокационных средств ЗРК), то не имелось возможности разместить все его элементы на одном гусеничном шасси.

Состав зенитного ракетного комплекса 2К11 «Круг»

Взвод управления. Состав:

  • станция обнаружения цели – 1 х 1С12;
  • кабина приема целеуказания – 1 х 9С44 «Краб К-1» (начиная с 1981 года был заменен на 9С468М «Поляна Д-1».

Три зенитно-ракетных батареи. Состав:

  • станция наведения ракет – 1 х 1С32;
  • самоходная пусковая установка – 3 х 2П24;
  • зенитная управляемая ракета (по две на каждую СП 2П24).

Техническая батарея. Состав:

  • контрольно-испытательная проверочная станция – 2В9 (несколько ед.);
  • транспортная машина – 9Т226 (несколько ед.);
  • транспортно-заряжающая машина – 2Т6 (несколько ед.);
  • машины заправщики;
  • оборудование для сборки, а также заправки ракет топливом.

Задачи и цели

Правительство утвердило техническое задание в 1958 году. Согласно ему, нужно было разработать 2 новые зенитные управляемые ракеты – 3М10 и 3М8, со смешанным и командным типом наведения соответственно.

Конструкторский коллектив ОКБ-8 занимался исследованием в этом направлении под чутким руководством С. Королев, который в последствие вошел в состав ОКБ-2 (опытного конструкторского бюро) под началом П. Грушина на базе ЦНИИ-58.

В связи с созданием новых ракет возникла потребность в разработке новых систем запуска зенитных управляемых ракет, поскольку существующие модели просто не проходили по многим показателям. Для сокращения сроков разработки и унификации деталей ЗРК «Круг» взял за основу разрабатываемый проект «Куб».
