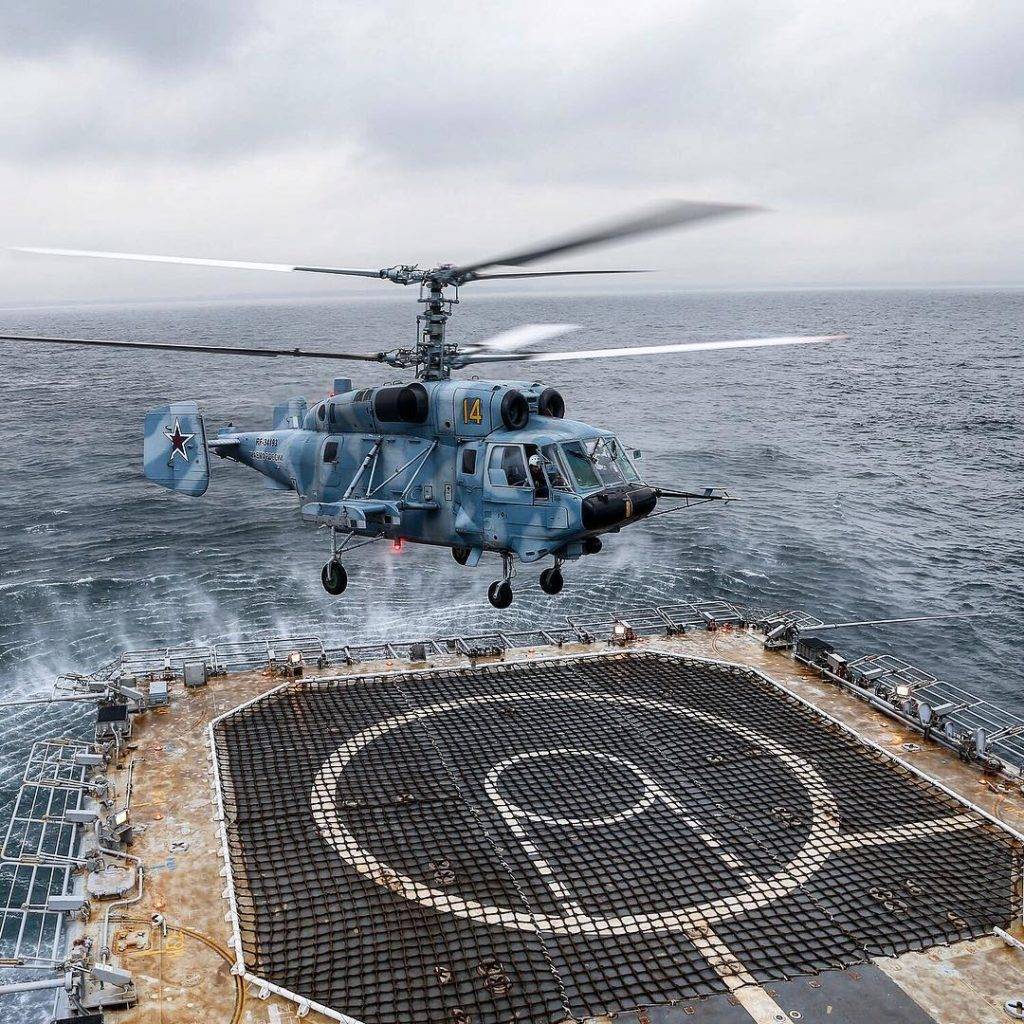

Вертолет корабельного типа Ка-27

На вооружении

Состоит на вооружении

  • Авиация ВМФ России — 88 Ка-27, по состоянию на 2012 год
  • Авиация ВМС Украины — 16 Ка-27, по состоянию на 2012 год
  • ВВС Вьетнама — 7 Ка-27, по состоянию на 2012 год
  • Авиация ВМС Индии — 10 Ка-28, по состоянию на 2012 год
  • Авиация ВМС КНР — 12 Ка-28, по состоянию на 2012 год
  • ВМС Сирии — 2 Ка-28ПЛ, по состоянию на 2012 год

Состоял на вооружении

  • Авиация ВМФ СССР. — состоял на вооружении вплоть до распада страны в 1991 году.
  • ВВС СФР Югославии. — Ка-28 стоял на вооружении 784-й эскадрильи противолодочных вертолётов 97-й авиационной бригады базировавшейся на авиабазе в Дивулье и предназначенного для береговых операций и поддержки ВМС СФР Югославии. Помимо Ка-28 на вооружении эскадрильи стояли Ка-25 и Ми-14.
  • ВВС СР Югославии — 2 вертолёта Ка-28 сняты с вооружения и находятся в Сербии в Белградском музее авиации.
  • Революционный военный флот Кубы

Конструкция вертолета

Несущая система построена по соосной схеме.
Винты трёхлопастные, противоположного вращения, складывающиеся назад «веером» на корабельной стоянке для компактности буксировки и постановки вертолёта в ангар.
Лопасти винтов изготовлены из стеклопластика, втулки лопастей — из титана.
Фюзеляж цельнометаллический, из алюминиевых сплавов, балочно-стрингерного типа.
Для обеспечения продольной и путевой устойчивости установлено хвостовое оперение с двумя килями.
Каждая шайба киля снабжена неуправляемым предкрылком и развёрнута носком к оси фюзеляжа.

Противолодочный вертолёт Ка-27ПЛ на аэродроме

Шасси четырёхопорное, неубирающееся, оснащённое гидравлической системой приподъёма вертолёта для удобства доступа в грузоотсек.
Передние колёса самоориентирующиеся благодаря демпферу “Шимми”.
Возможна установка лыж.
Силовая установка состоит из двух турбовальных двигателей ТВ3-117КМ,ВМ суммарной взлётной мощностью 2х2200 л.с. и редуктора ВР-252.
Частота вращения несущих винтов в полёте стабилизирована. В качестве энергоузла для запуска двигателей используется ВСУ АИ-9.

Основными источниками электроэнергии служат два генератора трёхфазного переменного тока 200 в 400 гц типа ГТ40ПЧ8Б, с приводом от редуктора ВР-252. Генераторы работают параллельно и синфазно, но к бортсети подключен только левый, а правый является резервным. Генераторов постоянного тока на вертолёте нет, а постоянный ток в общую сеть 28,5 вольт преобразуется из переменного трёхфазного 200 вольт двумя полупроводниковыми выпрямительными устройствами ВУ-6Б.

Сеть 36 в 400 гц запитана от двух понижающих трансформаторов.
Аварийными источниками служат две никель-кадмиевые батареи 20НКБН-25У3 и два статических полупроводниковых преобразователя тока ПОС-1000А и ПТС-800А.
При аварийной посадке на воду используются надувные баллонеты, которые в походном положении свернуты и уложены в контейнеры по бокам фюзеляжа (баллонеты не обеспечивают приемлемой плавучести при остановленных двигателях). Объем баллонета — 5,4 м³, надувание происходит от баллонов со сжатым воздухом,но мощности и объёма баллонов не хватает для надувания баллонет,поэтому происходит дополнительный забор воздуха через эжекторы из атмосферы (краны баллонов — пиротехнические).
Имеются автопилот, радиокомпас и полуавтоматическая система передачи данных об обнаруженной лодке.
Экипаж состоит из трех человек: летчика, штурмана-координатора и оператора противолодочных систем.

Вооружение

Для уничтожения подводных лодок могут подвешиваться противолодочные торпеды АТ-1МВ, ракеты АПР-23 и авиабомбымассой по 50 и 250 кг.

На кассетном держателе КД-2-323, установленном на правом борту фюзеляжа, подвешиваются ориентирные морские бомбы ОМАБ, дневные или ночные.

Поисково-прицельная система «Осьминог»

Бортовой комплекс оборудования «Осьминог» включает:

  • радиолокационную станцию, обтекатель которой расположен в носовой части фюзеляжа (обеспечивает решение навигационных задач, обнаружение подводных лодок в надводном положении), и радиомаяки-ответчики;
  • опускаемую гидроакустическую станцию, размещенную в задней части фюзеляжа (обеспечивает обнаружение и определение координат подводной лодки);
  • прицельно-вычислительное устройство для автоматического вывода вертолета в точку сброса средств поражения;
  • радиогидроакустический буй
  • магнитный обнаружитель.

Кроме того, могут устанавливаться маркеры, дымогенераторы и радиотехнические маяки-ответчики.

Дальность обнаружения надводных целей при полёте на высоте 100—500 м:

  • при ЭПР 250 м — не менее 25 км;
  • при ЭПР 2 м — не менее 5 км;

Дальность обнаружения подводной цели типа ДЭПЛ пр.613 на скорости 6-8 узлов, глубине 100 м, волнении моря 2 балла — 8 км

Отличительными особенностями ППС «Осьминог» стали информационно-вычислительная подсистема на базе бортовой цифровой вычислительной машины (БЦВМ), индикатор тактической обстановки, возможность взаимного ориентирования вертолётов в составе тактической группы, высокая степень автоматизации процесса поиска лодки.

Бортовая автоматизированная система «Привод-СВ-борт», совместно с навигационным комплексом и корабельной аппаратурой предназначалась для решения широкого круга задач, связанных с вертолетовождением и маневрированием (режимы работы «навигация» и «посадка»).

Беспилотное фиаско

 S-61 «Си Кинг» был в 60-е годы ХХ века стандартным противолодочным вертолетом, базирующимся на авианосцах и других крупнотоннажных кораблях. В то же время основную часть ударного корабельного состава американского флота составляли эсминцы и фрегаты. Пентагон решил оснастить их легкими дистанционно-управляемыми беспилотными Gyrodyne QH-50 двухвинтовой соосной схемы. Вооружение этого летательного аппарата составляли две торпеды Mk-44. Концепция его применения предусматривала обнаружение подлодки противника при помощи корабельных средств поиска, запуск и наведение QH-50 на цель, нанесение удара и возвращение вертолета на корабль. При этом корабль-носитель оставался вне зоны действия оружия подлодки. Увы, привлекательная концепция на практике оказалась недееспособной. Из 800 поставленных геликоптеров к началу 70-х годов более половины было потеряно, и 200 переделанных кораблей остались с взлетно-посадочными площадками, но без вертолетов. Непосредственный ущерб составил более 276 миллионов долларов.

Провал программы сверхлегкого дистанционно-пилотируемого вертолета заставил американцев заняться срочным поиском пилотируемой замены. Пентагон выбрал созданный еще в 1959 году палубный поисково-спасательный Kaman-20 Sea Sprite. На нем, ради достижения большой скорости полета, Ч. Каман отказался от своей любимой схемы синхроптера и использовал классическую одновинтовую. Пентагон признал «Каман» самым удачным компромиссом между минимальными габаритами и возможностью нести поисковую аппаратуру и вооружение.

Масса противолодочного К-20 составляла 5,5 т, а в экипаж вошел оператор поисковой аппаратуры. Бортовое оборудование пополнили навигационная ЭВМ, РЛС, детектор магнитных аномалий и 15 радиогидроакустических буев. На внешних узлах подвески вертолет нес одну торпеду Mk-46. В отличие от «Си Кинга» К-20 не мог действовать в одиночку, поскольку его поисковое оборудование было проще. Субмарину обнаруживал корабль-носитель, а «Си Спрайт» с помощью своей аппаратуры устанавливал точные координаты и атаковал ее торпедой. Радиус действия К-20 составил 65 км. Фирма «Каман» сначала переделала в противолодочные все ранее построенные К-20, а затем начала выпуск новых машин. К началу 80-х годов в составе ВМФ США находилось более 80 кораблей, для каждого из них требовалось по два К-20. Еще 70 кораблям необходимо было по одному геликоптеру «Си Спрайт». К-20 стали самыми массовыми американскими противолодочными винтокрылыми машинами. В 1987 году на их долю приходилось 50% от численности всего парка корабельных вертолетов ПЛО. К-20 неоднократно подвергался модернизации. Сегодня радиус действия этой машины превышает 100 км, боевая нагрузка составляет 726 кг. Вооружают «Си Спрайт» и тяжелой торпедой ALWT Mk-50 с дальностью действия свыше 10 км.

Конец 70-х начало 80-х годов прошедшего столетия ознаменовались в истории авиации появлением нового типа морских ударных вертолетов противокорабельных. Все они были созданы на базе противолодочных: вместо торпед на кронштейнах подвески разместили ракеты класса «воздухкорабль». Палубные «Си Спрайт» получили на вооружение Sea Skua («Си Скьюа»), Penguin («Пингвин»), Hellfire («Хелфайр») и Maverick («Мэйверик»). Дальность действия этих ракет составляла от 20 до 100 км. Атака надводных кораблей стала второй основной задачей ударных морских боевых вертолетов. К счастью, межгосударственные конфликты ХХ века не привели к полномасштабной войне, и противолодочным вертолетам не пришлось проверять на практике свое смертоносное оружие. Противокорабельные ракеты, напротив, немало «поработали» в локальных конфликтах на Фолклендах и в Ираке. Вооруженные ракетами «воздухземля» ударные морские вертолеты продемонстрировали здесь свою исключительную эффективность. Тогда же, в 80-е годы, с целью усиления самообороны боевых вертолетов начались разработки по их вооружению ракетами класса «воздух-воздух». К-20 получили ракеты Sparrow («Спарроу») или Sidewinder («Сайдуиндер»).

Модификации

За годы эксплуатации на базе Ка-27 было создано несколько вариантов вертолетов, в том числе и гражданских:

  • Ка-27ПЛ (противолодочный) основной вариант вертолета палубного базирования;
  • Ка-27Е способен находить радиоактивные вещества на борту кораблей;
  • Ка-27М оснащен бортовой радиолокационной станцией с активной фазированной решеткой “Копье-А”;

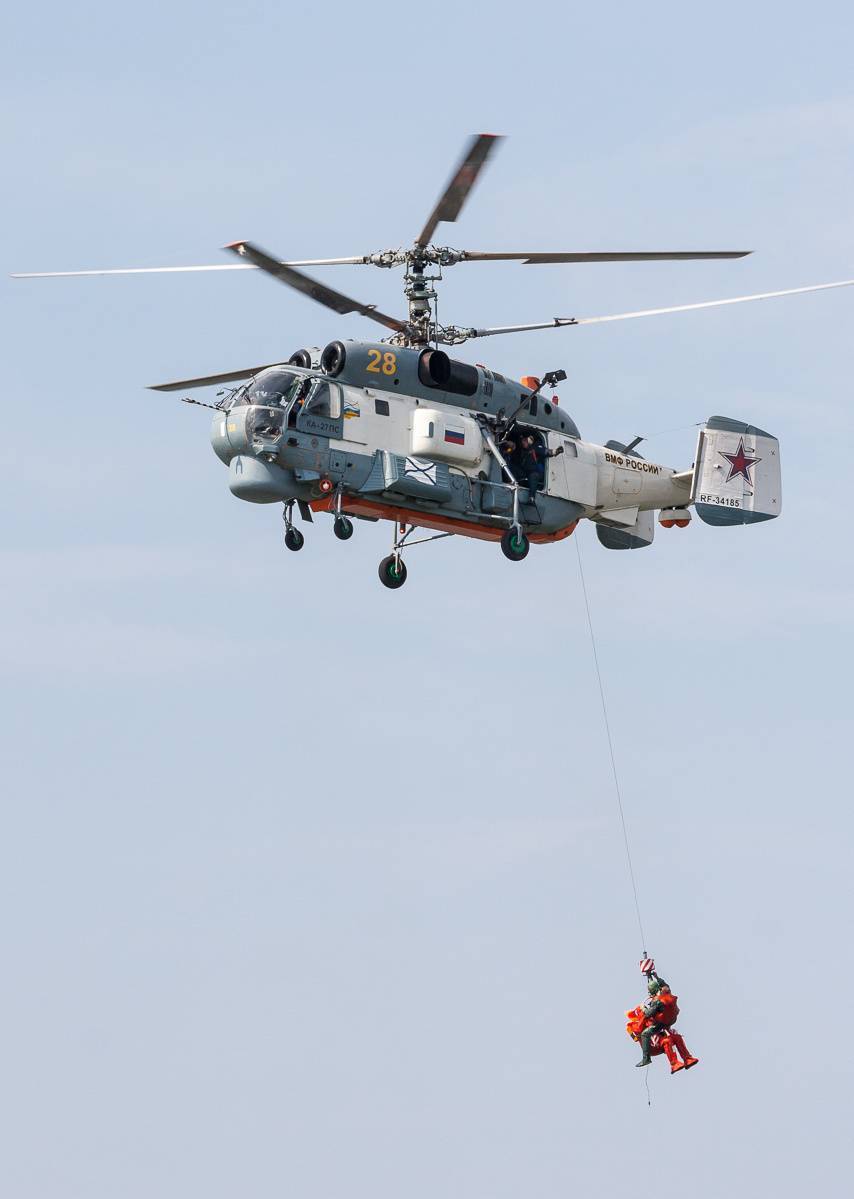

  • Ка-27ПС (и его развитие Ка-27ПСД) предназначен для поисково-спасательных работ на море. Машины оснащаются подъемным устройством (электролебедкой) и сбрасываемыми спасательными средствами, их грузоподъемность и радиус действия увеличены. Может также применяться как транспортный вертолет;
  • Ка-27М последняя модификация, предусматривающая оснащение вертолета современной радиолокационной аппаратурой, в том числе АФАР;
  • Ка-28 вариант, предназначенный для поставки на экспорт, его бортовое оборудование упрощено по сравнению с базовой моделью;
  • Ка-32 гражданская версия вертолета, поставляется на экспорт.

Фото Ка-27ПЛФото Ка-27МФото Ка-27ПС

Основные характеристики

Невероятные возможности использования воздухоплавательных аппаратов для нужд флота, поставили развитие авиации на совершенно новый виток, предоставив миру вертолет Ка-29 с такими основательными характеристиками:

  1. Уникальной подъемной силой, составив таким образом взлетную массу в 11,5 тонн.
  2. Наличием турбовального мощного двигателя.
  3. Развитием максимальной скоростью в 280 км/час, а самой оптимальной крейсерской – 235 км/час.
  4. Статическим потолком в 3700 метров.
  5. Дальностью совершаемого полета в 460 км, а перегоночной – в 760 км.
  6. Минимальным наличием бортовой команды вертолета, а именно пилотом и штурманом оператором.

На исключительном вертолете Ка-29 установлен обзорно-прицельный комплекс и система оптически электронного управления огнем, размещенной под кабиной. Кроме того, на наружной подвеске расположены балочные крепления для вооружения в количестве четырех штук, где можно размещать:

  • Пусковые установки, предназначенные для уничтожения танков противника «Штурм-В»;
  • Неуправляемые авиационные ракеты С-5 или С-8;
  • Зажигательные баки ЗБ-500, предназначенные для напалма.

Невероятность вооружения, универсальность и небывалость востребования, гарантирует необходимость использования и неизменного применения универсального боевого воздушного корабля.

Короли моря

Противолодочный S-58 исправно нес свою службу в ВМФ США и их союзников. Единственным его недостатком была малая грузоподъемность, не позволяющая использовать машину одновременно в ударном и поисковом варианте. Сикорский устранил этот недостаток, создав в 1959 году принципиально новую модель вертолета второго поколения S-61 Sea King. Амфибия Sea King обладала высокой весовой отдачей, грузоподъемностью, скоростью, дальностью и продолжительностью полета. Боевой радиус действия этой машины превысил 250 км. Для своего времени «Си Кинг» считался самой совершенной винтокрылой боевой машиной. Почти на полвека он действительно стал «королем моря».

Вооружение S-61 состояло из четырех акустических самонаводящихся торпед Мк-43 (Мк-46 или Мк-48). Вместо них на борт можно было брать глубинные бомбы. S-61 стал первым в мире полноценным противолодочным вертолетом, способным одновременно выполнять задачи как по поиску, так и по уничтожению подводных лодок в любой части земного шара и при любых погодных условиях. Помимо сонара AQS-10 на его борт можно было принимать до 12 обычных авиационных сбрасываемых радиогидроакустических буев. Затем появились модификации, оснащенные детектором магнитных аномалий ASQ-81(V) (магнитометром), поисковым радиолокатором LN56HP и оборудованием для ведения электронной разведки.

Размещение S-61 не только на авианосцах, но и на кораблях меньшего водоизмещения потребовало разработки оригинальной системы принудительного притяга, фиксации и транспортировки в ангар. При посадке на палубу вертолет подтягивался корабельной лебедкой и автоматически фиксировался на стопорах швартовочной тележки, которая затем передвигалась по рельсам в ангар.

«Си Кинги» с 1961 года стали поступать в состав палубных и береговых эскадр ВМФ США, а затем и флотов союзников. Всего было построено около полутора тысяч «королей моря». Британская фирма Westland разработала и внедрила в серийное производство ряд собственных удачных модификаций.

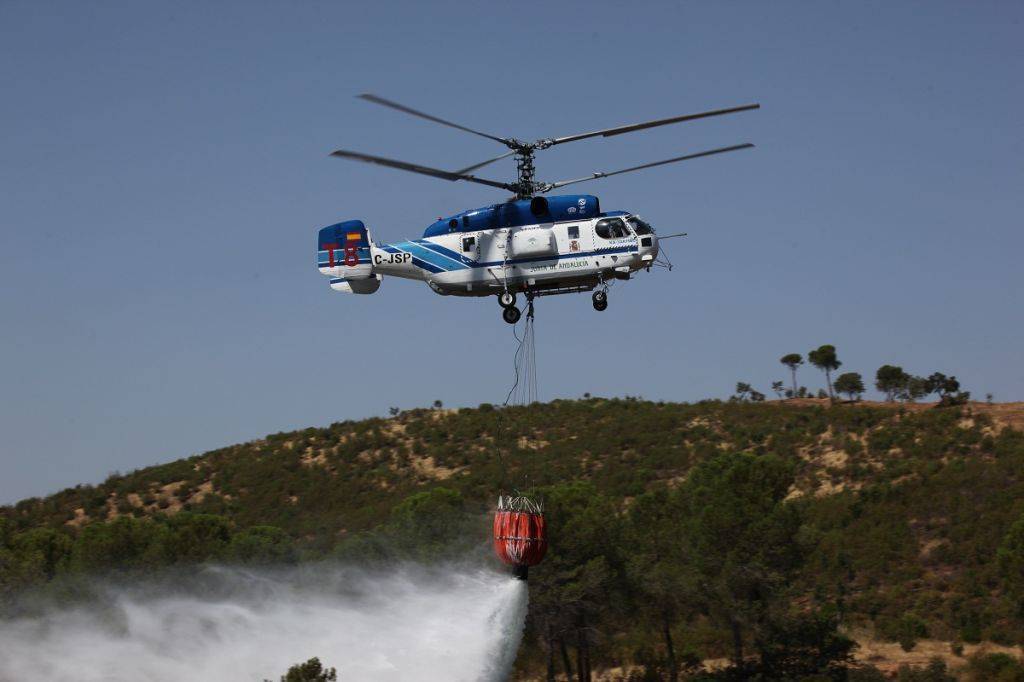

Пожарный и спасатель: Ка-32

Средний транспортник Ка-32 является гражданским развитием поисково-спасательного вертолета Ка-27ПС и выпускается с 1985 года в различных версиях. Основной современной модификацией является Ка-32А11BC. Вертолет получил международные сертификаты и до 2011 года выпускался только для экспорта. Машина отличается высокой для своего класса грузоподъемностью и может поднимать 5 т груза на внешней подвеске.

Ка-32А11BC с соосной схемой несущих винтов как нельзя лучше подходит для спасения людей, тушения лесных пожаров и борьбы с огнем в высотных зданиях. В течение многих лет вертолет с успехом применяется в борьбе с природными и техногенными пожарами в разных точках мира. Ка-32А11ВС используют в России, Канаде, Испании, Португалии, Швейцарии, Китае, Южной Корее, Индонезии и других странах. Соосная схема и отсутствие рулевого винта делают его незаменимым в горах, в городе и для использования на маломерных суднах и морских платформах. Вертолет может оснащаться поисково-спасательным, медицинским и полицейским оборудованием.

Вся королевская рать

Одновременно с поступлением на вооружение американского ВМФ и других флотов вертолетов «Си Кинг» и «Си Спрайт» вертолетостроительные фирмы создали в 60-е годы еще несколько типов машин.

В 1956 году Н.И. Камов получил задание на Ка-25. Впервые поднявшийся в воздух в 1961 году вертолет изначально проектировался как специализированный, а не многоцелевой. Все было сделано для обеспечения компактности и целевой эффективности. Газотурбинная силовая установка, новейшее оборудование и более современные технологии позволили при той же взлетной массе, что и у Ми-4, разместить на Ка-25 весь комплекс вооружения и поискового оборудования, которое использовалось на паре: Ми-4 «поисковый» плюс Ми-4 «ударный».

Ка-25 ПЛО базировались на кораблях советского ВМФ одиночно, в паре с мощным целеуказателем Ка-25Ц или группой (по 14 штук) на больших авианесущих крейсерах. Ка-25 стал первым советским противолодочным вертолетом, выполнявшим функции и «хантера», и «киллера», однако возможности его поискового комплекса были ограниченны. Не обладал Ка-25 и амфибийными свойствами. Поэтому ОКБ под руководством Михаила Леонтьевича Миля получило задание создать на базе многоцелевого Ми-8 противолодочную амфибию Ми-14. Представленный в 1967 году четырнадцатитонный вертолет был настоящей «летающей крепостью». На его борту стояли: РЛС «Инициатива», гидролокатор «Ока-2», теплопеленгатор «Сура», магнитометр «Орша» и другое оборудование. Вооружение составляли: торпеда АТ-2 или «Стриж», «Орлан», «Колибри», либо ракета-торпеда «Ястреб», либо восемь 250-килограммовых бомб. В начале 80-х годов на вооружение Ми-14 поступили мощные ракеты класса «воздух-корабль».

Королевский флот Великобритании принял на вооружение «Си Кинг», выпускавшийся по лицензии компанией Westland, а в качестве легкого противолодочного вертолет национальной разработки Westland Wasp. Маленький вертолет, максимальной взлетной массой всего 2,5 т, не имел никакого поискового оборудования и мог только нести две торпеды или две ракеты. Несмотря на слабое вооружение, «уоспы» отличились во время боев на Фолклендских островах. Их ракетами AS-12 была поражена аргентинская подлодка «Санта Фе».

Британское адмиралтейство, недовольное ограниченной полезной нагрузкой «уоспов», в начале 70-х годов заказало фирме Westland разработку нового ударного палубного вертолета WG-13 Lynx. Главными требованиями были: компактность, живучесть и мощное вооружение. Специализированный геликоптер получился «максимально ужатым» с кабиной ограниченной вместимости. Противолодочный «Линкс» стал своего рода европейским аналогом «Си Спрайта». Сегодня это основной противолодочный вертолет стран НАТО и многих других государств. При взлетной массе менее 5 т он имеет множество вариантов вооружения: 2 торпеды Mk-46 или Stingray, 4 ракеты Sea Skua или AS-12 (или АМ-39 Exocet), 2 глубинные бомбы Mk-11. Радиус боевого действия превышает 100 км. «Линксы» продемонстрировали исключительно высокую эффективность во время боев на Фолклендах и в войне с Ираком. Там они использовались в противокорабельном варианте и уничтожили до полусотни целей. В настоящее время фирма Westland поставляет заказчикам комплексно модернизированный Super Lynx. Боевая нагрузка вертолета теперь составляет 726 кг и может включать в зависимости от решаемой задачи: 4 торпеды Mk-46, Mk-44, Stingray, A244/S, 4 ракеты Sea Skua, АМ-39 Exocet, Penguin, Maverick или четыре глубинные бомбы Mk-11.

Европейские аналоги «Линкса» пятитонные вертолеты Augusta-Bell AB-212 и Eurocopter AS.565 Panther. Они представляют собой противолодочные модификации транспортных и многоцелевых вертолетов «Белл Хьюи» и Aerospatial SA.365 Dauphin II.

Интересной разработкой итальянских вертолетостроителей стал созданный в 1965 году одноместный аппарат Agusta А-106, своего рода пилотируемый аналог американского QH-50. Однако выпускался этот аппарат недолго. Когда в 80е годы на вооружение флотов поступили более эффективные средства доставки ударного противолодочного оружия, необходимость в малых вертолетах с ограниченным радиусом боевого действия отпала.

Металлическая «Курица»: Ка-15

Если первые винтокрылые аппараты Камова были больше похожи на летающие мотоциклы, то палубный Ка-15 уже напоминал современный вертолет − с закрытой двухместной кабиной и шасси вместо поплавков, которые были у предыдущих моделей. С 1956 года Ка-15 серийно выпускался на Улан-Удэнском авиазаводе.

Этот миниатюрный вертолет предполагалось использовать для борьбы с подводными лодками, в качестве разведывательной и связной машины. Вертолет был выполнен по соосной схеме, управлялся одним пилотом и мог взять на борт еще одного человека.

По классификации НАТО вертолет получил обидное, но во многом отражающее реальность название «Курица». Пилоты, работавшие на Ка-15, отмечали его недостаточную надежность и безопасность, с ним часто случались аварии. Кроме того, его размеров и мощности оказалось мало для военных нужд: в противолодочных операциях приходилось задействовать несколько машин одновременно. Тем не менее до начала 1970-х годов, когда появились более продвинутые модели, Ка-15 использовался в учебных целях, в сельском хозяйстве и в промысловом рыболовстве.

Винтокрылые хищники: Ка-50 и Ка-52

Через год после того, как был принят на вооружение Ка-27, совершает свой первый полет следующее камовское детище – Ка-50 «Черная акула». Это был первый ударный вертолет конструкторского бюро и предназначался он для уничтожения боевой техники, сооружений и живой силы. Эта машина была особенной, и не только для отечественного вертолетостроения. Во многом «Черная акула» опередила свое время. К примеру, Ка-50 стал первым в мире вертолетом, оснащенным катапультной системой спасения. А применение композитных материалов позволило значительно сократить вес машины.

«Взлет» и карьера легендарной «Черной акулы» были невероятно яркими, машина даже успела стать героем одноименного художественного фильма. Практически сразу же с момента принятия на вооружение в 1995 году Ка-50 принял участие в реальных боях в Чечне. Из-за финансовых проблем удалось построить только 15 машин. Однако все наработки Ка-50 стали фундаментом для создания следующей модели – Ка-52 «Аллигатор», первый полет которого состоялся в 1997 году.

С ноября 2011 года они успешно эксплуатируются в российских ВВС. По состоянию на сегодняшний день в Российской армии служат более 110 вертолетов Ка-52. В отличие от одноместной «Черной акулы», Ка-52 имеет двухместную кабину и может управляться любым из пилотов. Одним из преимуществ соосной винтовой схемы является высокая маневренность. К примеру, Ка-52, так же, как и его предшественник, способен совершать уникальный маневр, так называемую «воронку», – сдвигаться в боковом полете по широкому кругу над наземной целью с наклоном вниз и точным прицелом на нее. Другим плюсом соосной схемы является повышенная безопасность: даже при отказе двух двигателей и поражении хвостовой части корпуса экипаж имеет шанс посадить вертолет.

Боевое крещение Ка-52 прошел во время сирийской операции. В частности, как сообщалось, «Аллигаторы» активно применялись при освобождении Пальмиры. По словам специалистов, сирийская операция подтвердила подавляющее большинство заявленных характеристик Ка-52. Минобороны России уже в 2020 году планирует заключить контракт на закупку 114 модернизированных боевых вертолетов Ка-52М.

Описание

Ка-27 (Обозначение КБ — изделие «Д2Б», обозначение изготовителя — изделие «500», по кодификации НАТО: Helix – «Спираль») — советский корабельный многоцелевой вертолёт.
Разработан ОКБ Камова под руководством главного конструктора Николая Ильича Камова, в дальнейшем — С. В. Михеева (Н. И. Камов умер в ноябре 1973 г).
Опытный образец вертолета «252» поднялся в воздух 8 августа 1973 года.
На основе базовой многоцелевой машины «252» были разработаны две основные модификации для ВМФ — противолодочный вертолёт Ка-27ПЛ (изделие 500) и поисково-спасательный Ка-27ПС (изделие 501).
Ка-27 (по классификации НАТО — «Хеликс-А») предназначен для обнаружения, отслеживания и уничтожения подводных лодок, следующих на глубине до 500 м на скоростях до 75 км/ч в районах поиска, удалённых от корабля базирования до 200 км при волнении моря до 5 баллов днём и ночью в простых и сложных метеоусловиях. Вертолёт может обеспечивать выполнение тактических задач как одиночно, так и в составе группы и во взаимодействии с кораблями во всех географических широтах.
