Истребитель-бомбардировщик Су-17: история создания, описание машины, боевое применение

Ракетоносец для господства в воздухе

Кажется, этот опыт должен был положить конец попыткам сделать из бомбардировщика истребитель. Но уже в начале 50-х стали появляться идеи превращения в истребители даже таких гигантов, как В-36 и В-52.

Объяснялась эта безумная затея просто. Управляемые ракеты были крупными и требовали достаточно большого радара для наведения. То, что лезло на обычные истребители и пере­хват­чики, зачастую оказывалось не очень эффективно даже против бомберов.

Тогда ничего подобного не построили, ведь даже зенитные ракеты не были достаточно надёжны.

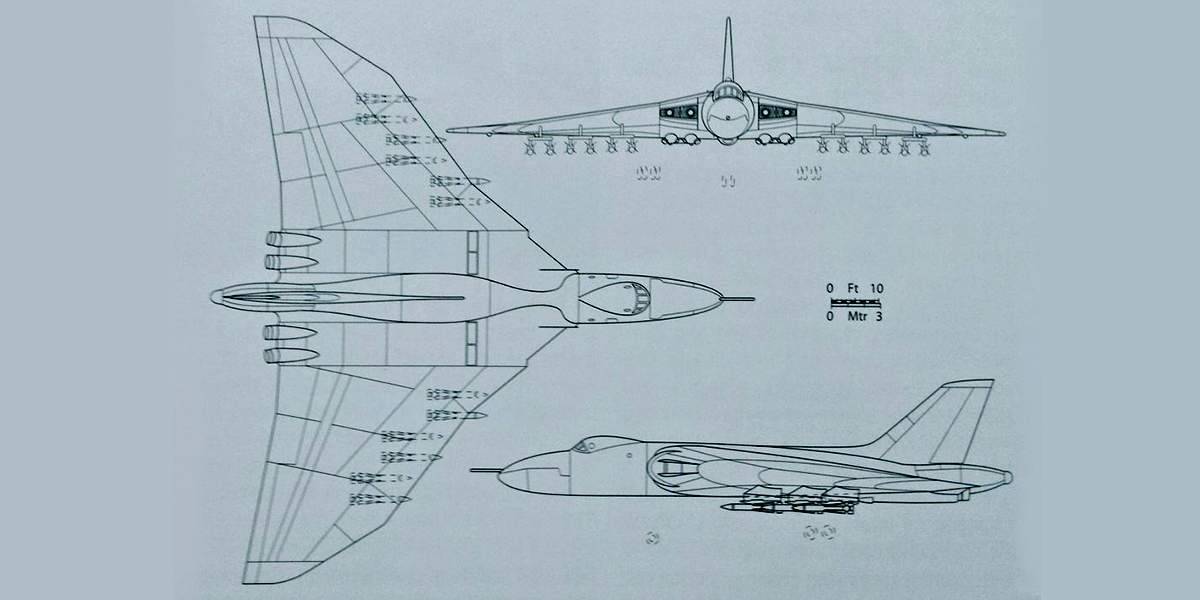

Занимались подобным и в Британии. Там спроектировали «Вулкан» с ракетами «Феникс»

Но от идеи не отказались, и в 60-е годы в проекте появились перехватчики на базе ХВ-70 и атомных бомбардировщиков. И, хотя к тому моменту ракеты «воздух-воздух» значительно спрогрессировали, военных они по-прежнему устраивали не полностью. Особенно на фоне ожиданий появления целых флотов сверхзвуковых, а может и гиперзвуковых бомбардировщиков. Да и запас ракет у обычных самолётов совсем не радовал — две, максимум четыре ракеты. Это казалось совсем недоста­точным для воздушного боя, особенно с учётом не самой высокой точности.

Как бы то ни было, и в этом десятилетии ни один из проектов «больших» истребителей построен так и не был.

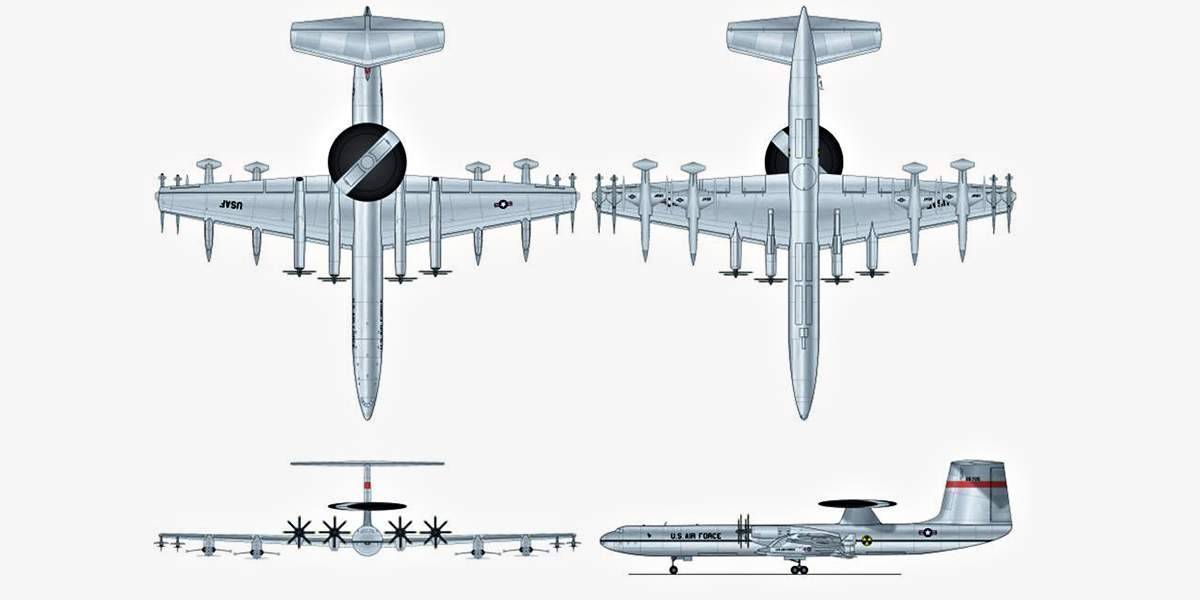

Атомный самолёт ДРЛО, ПВО и ещё летающий авианосец. Почему нет?

Следующая декада отметилась ещё более безумной идеей — истребитель из транспортного самолёта.

Ладно бомбардировщик — он хотя бы боевой самолёт, но уж зачем мирный транспорт в бой тянуть?

Причиной стали самолёты ДРЛО (дальнего радиолокационного обнаружения) нового поколения, заточенные не только на разведку, но и на управление войсками в бою. И если такая машина может наводить дружественные истребители, так почему же ей по собственному целеуказанию не пострелять? К тому же в транспортный самолёт влезают самые дальнобойные и крутые ракеты в больших количествах. Таким образом, сам самолёт ДРЛО сможет поддерживать своих союзников в воздухе, ведя огонь из тыла. Но и эту идею, несмотря на многочисленные исследования, так и не реализовали.

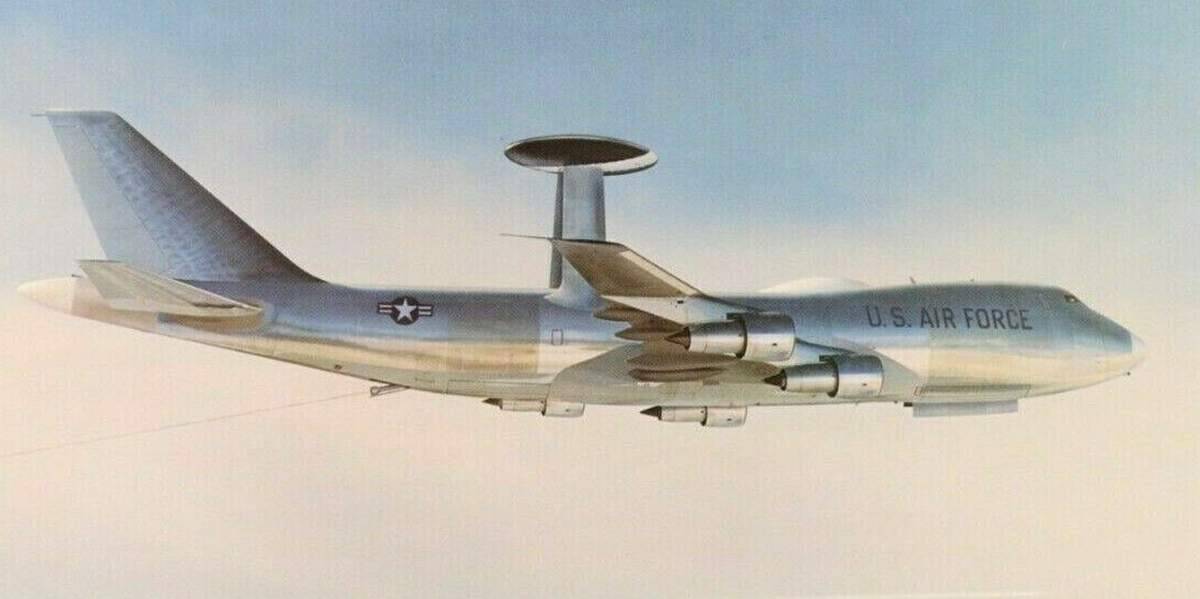

Самолёт ДРЛОиУ на базе «Боинг 747» с использованием ракет «воздух-воздух»

Дальше всё продолжалось по тому же сценарию. В 80-е родилась идея сделать перехватчик из В-2. Такой самолёт мог бы долго и незаметно патрулировать около границы СССР и уничтожать вылетающие советские бомбардировщики. Не помешало подобным проектам и окончание холодной войны. В конце 90-х появилось предложение модернизировать бомбардировщик В‑1.

Кроме значительного расширения номенклатуры ракет и бомб модернизированный В-1R должен был получить возможность использовать самые современные ракеты «воздух-воздух». Действуя в связке с F-22, бомбардировщик был бы серьёзной угрозой для авиации противника. «Стелс» незаметно осуществляет обнаружение и наведение, В-1 же шарашит по целям залпом из нескольких десятков ракет. И всё бы хорошо, но денег на такую радикальную модернизацию не было.

Рассказ о возможном боевом применении В-1R

Не стоит думать, что увлекались подобным только на Западе. У нас прорабатывались проекты превращения в истребитель Т-4, Ту-22М и даже Ту-160. Причины были ровно те же — желание запихнуть в машину большие ракеты, и много. А ещё с большой дальностью наши просторы патрулировать удобно. Впрочем, результат не отличался от западного — ни один проект так и не реализовали.

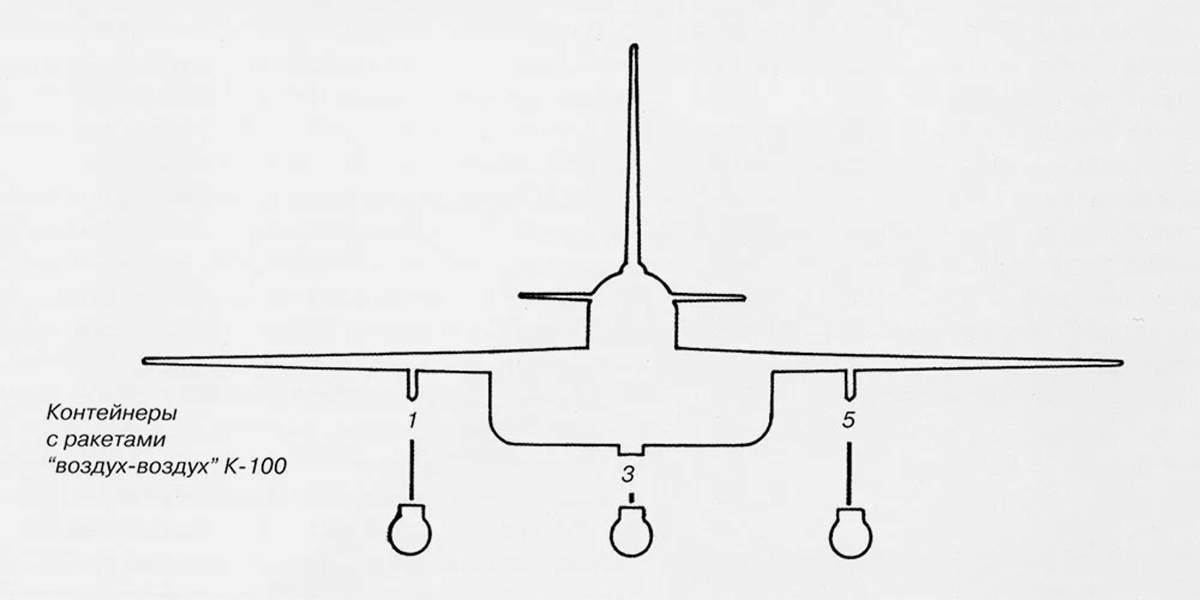

Перехватчик из Т-4

Причины неудач

Как мы видим, идея создать «большой» истребитель не покидала военных авиаторов с конца Второй мировой. Но ни один проект даже не вышел на испытания, что уж говорить о принятии на вооружение.

В чём же причина?

Как обычно, на первом месте идут деньги. Бомбардировщик — штука дорогая, и хорошо бы средств хватило построить машину, способную выполнять свои основные задачи. На всякие извращения вроде истребителей финансирования уже обычно не хватает. Другая причина — большая уязвимость таких боевых единиц. Если мы достаём до противника дальнобойной ракетой, то и он наверняка достанет до нас. Одно дело потерять один из десяти истребителей, и совсем другое — такой воздушный ракетоносец, который и стоит дорого, и ставка на него большая. Тем более если он совмещает роль с самолётом ДРЛОиУ, например. Ну и под конец, обычная проблема качества против количества — «большой» и крутой истребитель может просто не оказаться там, где нужно. А вот с более массовой, но простой машиной такое не случится.

Вполне возможно, что мы ещё не раз увидим попытку реализовать подобную идею. И может быть, рано или поздно у кого-то таки получится, и «большой» истребитель станет не мечтой, а реальностью.

Шасси МиГ-27

Истребитель МиГ-27 имел трехопорное шасси. Носовая опора имела в составе два бескамерных колеса размером 520х140, основные опоры – по одному бескамерному колесу размером 840х360.

Основная стойка сложена из сварной балки, консольной полувилки, поворотного узла, выносного амортизатора и механизма дополнительного разворота. Полувилка и амортизатор фиксировались на поворотном узле, который был установлен на балке. Во время уборки шасси убирается щиток гидроцилиндра, который задевает балку, выполняя одновременно разворот полувилки и колеса. Внутри носовой стойки имеется механизм возвращения колеса в исходное положение во время полета.

В конструкции шасси самолета предусмотрено использование грязезащитных щитков, которые препятствовали попаданию мелких предметов и грязи в воздухозаборники. Их применение позволяет проводить руление и взлет на грунтовых ВПП.

В носовой стойке шасси установлен механизм разворота колеса МРК-З2-25, который отвечает за отклонение угла передних колес пропорционально отклонению педалей в кабине управления.

На МиГ-27 установлена пневматическая система торможения с дисковыми тормозами.

Особенности конструкции бомбардировщика Су-34

Данная машина спроектирована как продольный триплан, который имеет интегральную компоновку. Крылья аппарата сопряжены с корпусом машины по интегральной схеме. Они имеют трапециевидную форму, а передняя их кромка стреловидной формы. Хвостовая часть самолета практически такая же, как и в предыдущей версии.

Кабина имеет места для пилота и штурмана, она полностью герметичная и бронированная. Кабина отапливается и имеет кондиционер. Для лучшего взаимодействия летчиков их места расположены рядом. Место пилота установлено слева, а штурман сидит с правой стороны по борту. Чтобы попасть в кабину, пилоты поднимаются через нишу для переднего шасси по специальному откидному трапу.

Шасси самолета изготовлено по тележному типу, а колеса расположены тандемным способом, что повышает качество взлета с аэродромов, которые плохо подготовлены. Передняя опора шасси является управляемой и оснащена двумя колесами. Все стойки шасси при полете убираются в ниши. Задние стойки машины оснащены тормозными системами.

Силовая установка самолета представлена двумя двигателями турбореактивного типа, которые оснащены двумя форсажными камерами. Двигатели типа АЛ-31, которые установлены на самолете Су-34, развивают мощность до 14 000 кгс.

Топливная система представлена в этом самолете тремя баками в средине фюзеляжа: одним в средине центроплана, а еще два бака размещены в консолях крыльев. Топливные насосы, которыми оснащена топливная система, поставляют топливо к двигателям, независимо от расположения машины в воздухе. На перегонах можно устанавливать дополнительные подвесные баки, которые в случае необходимости можно сбросить прямо во время полета. Что касается топливной системы и длины перелетов, то тут нужно отметить тот факт, что самолет оснащен системой дозаправки прямо в воздухе. Дозаправку можно осуществлять с аналогичных самолетов типа Су-34 или же с танкеров типа Ил-78.

Самолет оснащен новейшей системой интегральной навигации, которая позволяет поддерживать связь со спутником. Для более легкого управления машина имеет многоканальную систему СДУ. Она способна самостоятельно производить анализ перегрузок и углов атаки, а также осуществляет управление ПГО и при всем этом эффективно гасит все колебания. Система безопасности настолько качественная, что автоматически может предотвращать столкновения с другими объектами или землей.

Для решения всех боевых задач самолет оснащен системой БРЭО последнего поколения, она практически полностью автоматическая. Все системы информации, которые расположены на борту, скомпонованы в автономном варианте.

Конструкция Су-24

Фронтовой бомбардировщик Су-24 имеет 2 двигателя и крылья изменяемой стреловидности. Положение крыльев зависит от задачи, которую выполняет самолет: 16° − взлет/посадка, 35° − крейсерский дозвуковой полет, 45° − боевое маневрирование, 69° − полет на околозвуковых и сверхзвуковых скоростях. Самолет оснащен трехопорным убирающимся шасси. Фюзеляж имеет полумонококовую конструкцию, кабина рассчитана на двух человек. Управление двойное, экипаж состоит из штурмана и летчика, которые сидят плечом к плечу. Кабина экипажа имеет катапультирующие кресла К-36ДМ.

В самолете установлены два турбореактивных двигателя АЛ-21Ф-3, вырабатывающих во время форсажа тягу, равную 2 × 11 500 кгс. Общая емкость топливных баков составляет 11 700 л, на внешней подвеске можно поместить еще два дополнительных бака, по 3000 л каждый. Таким образом, максимальная дальность полета у Су-24 составляет 2850 км.

Носовую часть штурмовика занимает штанга топливоприемника, которая осуществляет воздушную заправку самолета.

В состав оборудования Су-24 входит цифровая бортовая прицельно-навигационная система «Пума», вес которой составляет 837 кг. Бортовое оборудование включает также радиолокационную станцию переднего обзора «Орион» и РЛС «Рельеф», сигнализирующую о возможном столкновении во время низковысотного полета. Последняя отвечает за пилотирование самолета по заданному маршруту, автоматическое отклонение самолета в заданном направлении, возвращение на базовый аэродром и снижение до высоты 40-50 м во время выполнения посадки.

Сверхзвуковой фронтовой бомбардировщик Советских (Российских) ВВС стоит на вооружении с 1978 г.

Конструктивная особенность — крыло изменяемой в полете геометрии. Угол стреловидных консолей — 16-68°.

Силовая установка: два турбореактивных двигателя КБ С. К. Туманского Р-295 тягой по 7850 кг, при работающей форсажной камере — по 11 280 кг.

Су-24 фото

Крыло МиГ-27

В состав крыла самолета входят две неподвижные части, которые фиксировались к фюзеляжу, и две поворотные трапециевидные консоли. Угол стреловидности консолей устанавливается в трех положениях: 16°, 45° и 72°. Центральный отсек занят основным силовым элементом неподвижной части. Его приварили к шпангоутам № 18 и № 20. В отсеке помещены узлы, отвечающие за поворот консолей и крыльевые топливные баки.

Поворотная часть крыла состоит из двух лонжеронов. Поворот консолей обеспечивает гидравлический мотор, входящий в систему СПК-1.

Лонжероны сделаны из алюминиевого сплава по технологии горячей штамповки. Крыльевые отсеки герметизированные. Сверху крыла находится двухсекционный интерцептор.

Закрылок трехсекционный: первая (носовая) секция изготовлена из титанового сплава, две последующие – из алюминиевого сплава. В управлении закрылками задействуются механизмы гидроцилиндров общей гидросистемы. Каждая секция управляется отдельным гидроцилиндром.

Просветы между фюзеляжем и выпущенными консолями, а также щели между убранными консолями и фюзеляжем закрывают подвижные и неподвижные щитки, которые укрепляют конструкцию и обеспечивают требуемое уплотнение во время сильной нагрузки на крыло.

Горизонтальное оперение центральноповоротное, в его состав входит передний стрингер, лонжерон, набор нервюр и обшивка. Центральная часть представлена фрезерованными панелями, носовая и хвостовая – клепаными. Стабилизатор сложен из двух половин, каждая из которых вращается на двух подшипниках. В бортовой нервюре установлен комбинированный корневой подшипник, внутри стабилизатора – роликовый концевой.

Кабина экипажа МиГ-27

Фонарь кабины состоит из откидной части и козырька, который поднимается и опускается под воздействием воздушного цилиндра. Фонарь оснащен системой сбрасывания в аварийной ситуации и системой управления откидной частью. Последняя отвечает за открытие и закрытие фонаря кабины, его фиксацию и герметизацию. Лобовое стекло оснащено системой электроподогрева, которая противодействует возникновению обледенения фонаря. С целью противодействия возникновению запотеваний стекол изнутри кабины по периметру фонаря разместили трубы, через которые происходит обдув горячим воздухом. В момент эксплуатации истребителя на земле (стоячее положении или выполнение руления на скорости до 30 км/ч) вентиляцию кабины можно обеспечить путем поднятия фонаря на 100 мм.

Для заднего обзора из кабины самолет оборудован смотровым прибором ТС-27АМШ, который установлен на откидной части фонаря. Здесь же размещались два зеркала, в которые были видны плоскости крыла.

Воздушный крейсер

Идея превратить бомбардировщик в истребитель совсем не нова. Ещё во времена Первой мировой были задумки для сопровождения рейдов дальних бомберов переделать часть подобных машин в самолёты эскорта. Вместо запаса бомб поставить на них побольше пулемётов и с их помощью отбиваться от набегающих толп вражеских истребителей. Другой вариант — установить пушку или две побольше и эффективно сбивать бомбардировщики противника.

В межвоенный период всё это окончательно оформилось в концепцию летающего «крейсера» — многомоторной машины сопровождения бомбардировщиков или охоты на них.

Летающий «крейсер» из СССР — ЦКБ-54

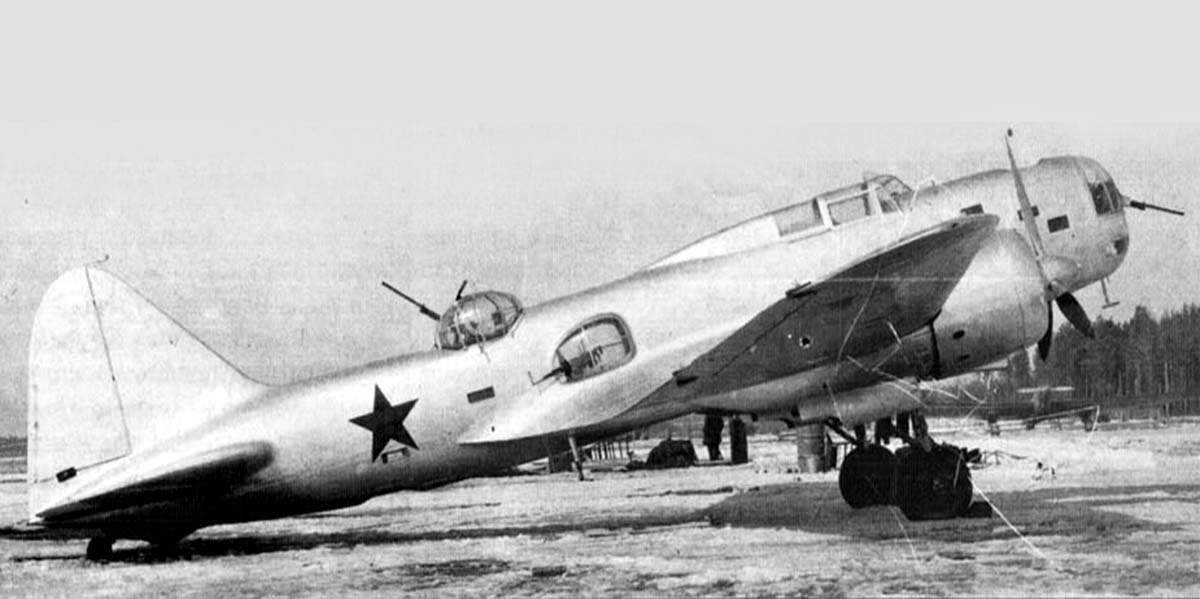

Вторая мировая позволила проверить работоспособность этой концепции. Американцам требова­лось сопровождение для дальних машин. Одним из решений было создать специализированный бомбардировщик сопровождения. Немцы же, в свою очередь, стремились перехватить самолёты союзников и из своих бомберов сделать перехватчики. Не вышло ни у первых, ни у вторых.
