Обзор военно-транспортного самолета Ан-22 «Антей»

Ан-22 Антей — видео

https://youtube.com/watch?v=ZgR_VGc5FIA

Первый полёт выполнил в 1965 году. Серийно произведено 68 экземпляров, включая два для прочностных испытаний. Использовался в ВВС СССР, продолжает использоваться в ВВС РФ и украинской авиакомпании «Antonov Airlines».

История создания

Работы по самолёту Ан-22 (в то время «изделие 100») начались в 1960 году, возглавил их заместитель главного конструктора А. Я. Белолипецкий. Грузовая кабина проектировалась с учётом всей имеющейся в стране военной и гражданской техники массой до 50 т. Чтобы снизить кренящий момент при отклонении руля, было применено двухкилевое оперение. Для возможности эксплуатации с грунтовых аэродромов применено многоколёсное шасси с пневматиками низкого давления. Самолёт планировалось оснастить четырьмя турбовинтовыми двигателями НК-12МВ с винтами АВ-90 диаметром 6,2 м.

В августе 1961 года состоялось заседание макетной комиссии по «изделию 100». В 1963 году началось изготовление первого прототипа, который был готов к лету 1964 года. 18 августа 1964 года состоялась передача первой машины на лётные испытания. С этого момента новый самолёт получил обозначение Ан-22 «Антей». В связи с тем, что новые винты ещё не были достаточно испытаны, первый самолёт оснастили винтами АВ-60.

Первый полёт Ан-22 совершил 27 февраля 1965 года с аэродрома Киевского авиазавода Святошино на военный аэродром в г. Узин Киевской области. В кабине находился экипаж в составе командира Ю. В. Курлина, второго пилота В. И. Терского, штурмана П. В. Кошкина, бортинженера В. М. Воротникова, бортэлектрика М. П. Раченко, бортрадиста Н. Ф. Дробышева и ведущего инженера по испытаниям В. Н. Шаталова. Первая публичная демонстрация самолёта состоялась 15 июня 1965 года на авиасалоне в Ле Бурже.

Ведущие испытатели Ан-22:

— Генерал-майор авиации С. Г. Дедух — Полковник-инженер И. М. Панков — Полковник-инженер М. П. Ищеев

Серийное производство Ан-22 было организовано на Ташкентском авиазаводе. С ноября 1965 по январь 1976 года было выпущено 66 «Антеев», из них 22 — в варианте Ан-22А. Первые «Антеи» стали поступать в ВВС в январе 1969 года. Производство Ан-22 было прекращено в пользу расширения производства новейшего в то время турбореактивного военно-транспортного самолёта Ил-76, которое развернулось на Ташкентском авиазаводе в начале 70-х годов. Турбовинтовые двигатели стали считаться устаревшими и более сложными в обслуживании и ремонте.

Название

Гигантский военно-транспортный самолёт Ан-22 получил название «Антей» в честь непобедимого великана из греческой мифологии — Антея. Антей был сыном богини земли Геи и мог бесконечно получать новые силы от соприкосновения с землёй и поэтому никогда не уставал. Однако название «Антей» для самолёта не очень удачное, так как когда Геракл боролся с великаном Антеем и отрывал его от земли, поднимая высоко в воздух, силы Антея быстро иссякли. Благодаря этому Геракл смог его убить. Двусмысленность этой ситуации так же заключалась в том, греческое имя Геркулес или Геракл — в древнеримской адаптации — название, данное американскому военно-транспортному самолёту Lockheed C-130 Hercules. Академик И. Н. Фридляндер, принимавший участие в создании самолёта, в своих воспоминаниях объяснял названием для самолёта тем, что самолёт приобретал энергию от земли, наполняя свои баки горючим.

Структура самолета Ан-124 «Руслан»

В основу взята схема турбореактивного четырехмоторного самолета с наличием стреловидного крыла и однокилевого оперения. Монтированы авиадвигатели Д-18Т. Складывается из двух палуб. Нижняя является грузовой кабиной (общий объем – 1050 м³), а верхняя делится на кабины экипажа, сменного экипажа и кабину сопровождающих (вместительность − до 21 человека).

Для нормированных и стабильных полетов «Руслана» были разработаны специализированные крепежи и усилена критическая норма крыла. Все это обеспечивалось ЭДСУ (электродистанционной системой управления) и установленным впервые на неманевренный самолет вычислительным оборудованием.

24 колеса, находящиеся на многостоечном шасси, обеспечивают использование самолета на грунтовых взлетно-посадочных полосах. Можно изменять угол наклона всего фюзеляжа и менять стояночный клиренс. Эти способности необходимы для более эффективных грузовых работ.

Грузовые отсеки герметичны. Впереди размещена кабина экипажа, отдел отдыха и кабина для сопровождающих. Главной задачей бортового оборудования является помощь при выполнении транспортных и десантных задач вне зависимости от периода суток, погодных условий, наличия у противника противовоздушной обороны и прямого задействования ее. К бортовому оборудованию относится прицельный и навигационный пилотажные комплексы, транспортно-десантное оборудование, специальный комплекс связи.

Самолет Ан-124 используется для выполнения задач блока НАТО, хоть и числится на вооружении ВВС России.

Также следует отметить наличие дополнительных модификаций в этом самолете. Для специальных операций он имеет бортовые передвижные краны (БПК), способные поднять груз весом до 20 тонн, и швартовочное оборудование. Максимальный вес моногруза без особого разрешения достигает отметки 50 тонн.

Заправка обеспечивается централизованной системой. Это происходит под давлением и конкретно через четыре горловины, они находятся в правой и левой гондолах стоек шасси. Еще возможен вариант заправки самотеком сквозь две заливные горловины, они расположены на верхней части левой и правой консолей крыла.

Ан-124 способен перевезти около 440 десантников-парашютистов или около 880 солдат в полной амуниции. Но из-за проведенных опытов в 1989 году было принято решение ввести ограничение, поскольку изначально не были взяты в расчеты аэродинамические факторы.

Техническое описание

  1. Фюзеляж – представляет собой конструкцию из носового, среднего, хвостового и законцовочного отсеков.
    Ноовая– герметичный блокфюзеляжа, представляет собой кабину экипажа и пассажирского отделения.
    Средняя часть – это герметичный грузовой отсек, имеющий рифленый титановый настил и наклонную трап-рампудля подъёма грузов с различного уровня.
    Хвостовая часть фюзеляжа также имеет герметичное исполнение и состоит из грузового люка и кабины.
    Последний законцовочный отсек не герметизирован. Это хвостовое окончание фюзеляжа.
  2. Крыло – имеет форму трапеции, тип – кессонный, воспринимающий все нагрузки с помощью кессона. Крыло по своей конструкции соединяет правую и левую плоскости оперения. Этой системе дано название центроплан. В центроплане и средних частях крыла находятся лонжероны, отъёмные части состоят из набора нервюр. Средние конструкции крыла предназначены для двигателей.
  3. Стабилизатор с и руль высоты находятся в свободнонесущем хвостовом оперении самолёта.
  4. Для Ан-22 предусмотрено трёхопорное шасси. Две главные опоры представлены тремя двухколёсными стойками установленными одна за другой. Каждая опора имеет рычажную подвеску. Для выпуска забора шасси предусмотрены амортизаторы и гидроцилиндры. На Антее предусмотрен раздельный вариант выпуска и забора шасси.
  5. Силовую установку Антея представляют четыре газотурбовинтовых двигателя НК 12МА, мощностью15 000л.с. Топливо находится в мягких баках, разделённых на четыре двигателя. Каждый бак рассчитан на 127 тысяч литров. АВ-90 – марка воздушного винта на воздушном транспорте этой модели.
  6. Винты самолёта Ан-22 – сдвоенные, имеющие четыре лопасти, гидромеханизмы для регулировки угла лопастей и систему флюгирования, действующую в автоматическом и ручном режиме.
  7. Управление предусмотрено автоматическое и ручное.
  8. Средство разгрузки и погрузки представляет трап – рампа. Она же является створкой грузового люка. Наклонная трап-рампа позволяет поднимать и опускать груз с различных уровней.

Экипаж

Экипаж самолёта состоял из 7 человек:

  • Командир корабля (КК) — майор Кредин Анатолий Яковлевич (родился 7 апреля 1956 года)
  • Лётчик-инструктор — заместитель командира эскадрильи майор Николайчик А. В.
  • Штурман корабля (ШТ) — капитан Тихонов Андрей Александрович (родился 16 января 1964 года)
  • Бортинженер корабля (БИ) — майор Ткачук Александр Гордеевич (родился 27 ноября 1952 года)
  • Старший бортовой техник по авиационному оборудованию (АО) — майор Юровских А. В.
  • Старший бортовой техник по десантному оборудованию (ДО) — капитан Романов Анатолий Борисович (родился 17 сентября 1952 года)
  • Старший воздушный радист — прапорщик Гаврилов Герман Викторионович (родился 7 ноября 1968 года)

АН-22

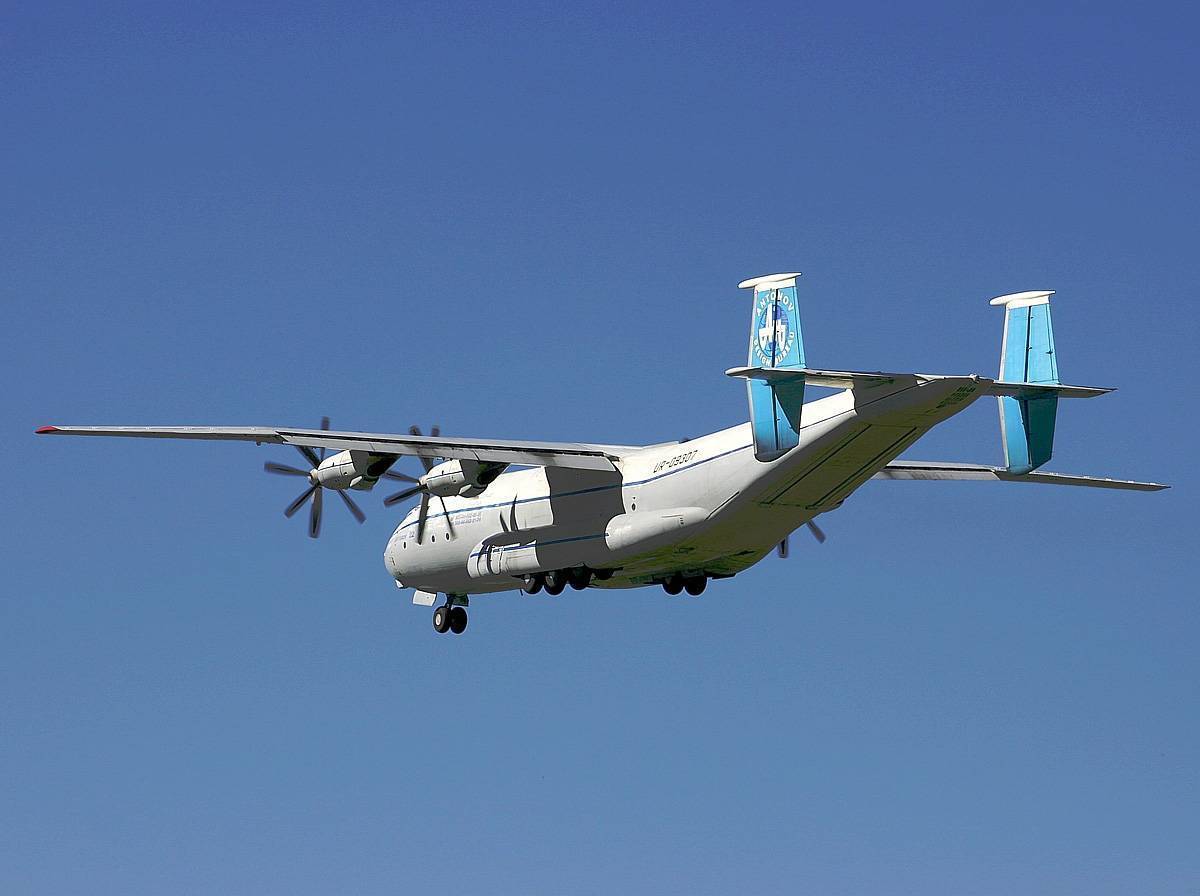

Воздушное судно АН 22 «Антей» выполнено по схеме высокоплан. Конструкция предусматривает наличие грузового люка внушительных размеров — 4,4×16 м. Кроме того, самолет оснащен наклонным трапом-рампой, который можно устанавливать на различных уровнях, и четырьмя тельферами, грузоподъемность каждого из которых составляет 2,5 тонны. Трап-рампа и тельферы делают АН 22 независимым от наличия погрузочно-разгрузочных устройств на аэродромах. Также предусмотрена возможность перевозки грузов крупных габаритов на внешней подвеске: на фюзеляже или под крылом. Многостоечное 12-колесное шасси, отличающееся повышенной проходимостью, позволяет не только садиться на грунтовое покрытие и взлетать с него, но и осуществлять посадку даже в случае не выпуска одной-двух стоек или разрушения амортизаторов пневматиков и стоек. Благодаря таким характеристикам доставка товаров из Китая, Северной Америки и других крупных экономических центров мира становится не просто быстрой, но и максимально безопасной, а уникальная грузоподъемность этого самолета (до 50000 кг) позволяет сэкономить и перевезти весь груз за один полет.

Причины

Согласно официальному заключению комиссии, катастрофа произошла из-за того, что во время полёта разрушилась тяга бустерного управления левым элероном, причём разрушение было в районе четвёртой нервюры крыла — в том самом месте, где как раз разрушилась плоскость во время удара о землю.

Из выявленных в ходе расследования недостатков комиссия отметила следующие:

  • Механизм стопорения системы управления элеронами на самолётах Ан-22 с 1-й по 4-ю серию имел серьёзный конструкторский недостаток — от воздействия ветра при стоянке могли деформироваться, либо вовсе разрушиться тяги элеронов.
  • Также конструкционные недостатки имел и механизм режима управления элеронами на ранних Ан-22 (до 4-й серии включительно) — если тяга разрушалась на участке «Гидроусилитель — механизм переключения в режиме бустерного управления», то возникал сбой в работе системы поперечного управления, а также в передаче шарнирного момента от элеронов на колонку штурвала.
  • Были нарушены «Инструкции по воздушным перевозкам» по части планирования перевозок, форме постановки задачи экипажам, а также по контролю за экипажами.
  • В наставлениях по полётам в редакции 1988 года максимальные перерывы в полётах уже не отвечали сложившейся обстановке, из-за чего ежегодный налёт экипажей был низким, что также отрицательно сказывалось и на их натренированности.
  • Командир Кредин имел недостаточный объём тренировочных полётов.
  • Лётчик-инструктор Николайчик имел небольшой опыт инструкторских полётов.
  • Не было расписано по элементам проведение проверки с инструкторского сидения, а практические навыки не оценивались.
  • Несмотря на то, что воздушная обстановка в районе аэродрома была простой, руководитель полётов и руководитель ближней зоны не контролировали полёт борта 09331.
  • Контрольные снимки ИКО ДРЛ имели низкое качество.

С выводом комиссии об отказе управления из-за разрушения тяги управления элероном категорически не согласились представители ОКБ имени О. К. Антонова (Киев), в котором был создан Ан-22. Так по данным киевских конструкторов в ходе испытаний «Антей» даже с застопоренным элероном смог благополучно взлететь, а затем совершить посадку. Если бы тяга управления элероном действительно разрушилась, то под действием набегающего воздушного потока элерон должен был занять нейтральное положение, что также не могло привести к появлению крена. Основной причиной катастрофы представители из ОКБ назвали обледенение крыла. которое не было своевременно замечено. В пользу этой версии говорит то обстоятельство, что членов комиссии убеждали в том, что якобы самолёт перед вылетом обработали специальной противооблединительной жидкостью «Арктика». Однако в ходе изучения документов выяснилось, что этой жидкости на самом деле на аэродроме нет уже несколько месяцев.

Модификации Ан-22 «Антей»

Известны несколько модификаций данной машины, которые были построены для различных целей и в разное время. Но еще более интересны модификации этого самолета, которые разрабатывались, но так и не пошли в серию.

  • Ан-22 — базовый;
  • Ан-22А — самолёт с коммерческой нагрузкой 80 т;
  • Ан-22ПЗ — он перевозил узлы и компоненты для Ан-225 и Ан-124 на фюзеляже.

Проекты модификации Ан-22, разрабатываемые в разные годы:

  • Ан-22 «амфибия» — эта машина создавалась в начале 1960-х гг. Ее хотели использовать для постановки мин, десантирования грузов, проведения спасательных операций на море, снабжения подводных лодок;
  • Ан-22ПЛО — самолёт, специально созданный для борьбы с подводными лодками с ядерной силовой установкой. Для этого самолета разрабатывался реактор специальной конструкции. Самолет имел огромную дальность полета;
  • Ан-22ПС — поисково-спасательный;
  • Ан-22Р — носитель межконтинентальных ракет;
  • Ан-22Ш — самолёт с более широким фюзеляжем;
  • Ан-122-КС — заправщик топлива.

Также на базе «Антея» разрабатывался пассажирский самолет.

Конструкция

Фюзеляж делится на четыре части. В центре, соответственно, центроплан крыла и стабилизатора. В носу самолета герметичный отсек для экипажа с отдельной кабиной для штурмана, за ней — 2 пассажирских отсека. В середине фюзеляжа располагается грузовая кабина Ан-22.

В хвосте располагается, опять же, часть грузовой кабины, люк и негерметичный отсек с выходом на стабилизатор. Оперение — хвостовое, свободнонесущее. Кессонное трапециевидное крыло, сконструированное из семи частей, на котором находятся элероны с сервокомпленсаторами и серворулями, силовая установка и четырнадцать топливных баков.

Трехопорное шасси с высокопрофильными колесами и с давлением в пневматиках 5 кгс/см2, для спокойной эксплуатации по грунтовым взлетно-посадочным полосам. 4 турбовинотовых СУ HK-12MA, мощность каждого из них 15 тыс. л. с. Двигатели располагаются на крыле и имеют собственную противообледенительную систему. У каждой СУ имеется бак с маслом на 198 литров. Вспомогательная СУ, представленная в виде автономного энергоузла — газотурбинного двигателя TA-4ФЕ, а после была заменена на две СУ TA-6A1.

На самолете имеются левая, правая и бустерная гидросистемы. Первые две содержат по одному гидробаку на девяносто два литра. Бустерная гидросистема имеет собственные два источника питания, отвечающие за смешенное управление полетом — это автоматика и ручное сервоприводное управление.

Против огня на самолете имеются огнетушители, есть система оповещения — три сигнализации и автоматическая система пожаротушения в три этапа. На самолете имеется возможность транспортировать груз, технику, боеприпасы и десантировать все это, а также места для раненых, десанта и кислородное оборудование. Возможна транспортировка груза с внешней стороны под крылом.

К электроснабжению самолета относят четыре персональных генератора каждого двигателя ГC-18M, преобразователь ПO-750, вторичная сеть переменного тока, трансформаторы, генераторы для автономного питания и батареи в случае аварийных ситуаций.

Навигация самолета включает в себя радиокомпас, ПНПК, посадочную аппаратуру, радиовысотомер, PCБH-7C, систему дальней навигации, измеритель скорости и воздушной скорости, угла сноса, аппаратуру опознавания и прицеливания, систему сигнализации об облучении, дальномер CД-67, система предупреждения о столкновении самолетов, автоконтроль комплекса, управляющий вычислительный комплекс, система пилотирования лайнера в боевых условиях.

Из приборов на судне есть автомат углов атаки, указатель поворота, индикатор угла курса, датчик сопротивления, термометр газов, вариометр, авиагоризонт, высотометр, указатель углов тангажа и положения рычагов топливных агрегатов, указатель скорости, НПП, КПП.

На лайнере расположены 48 литров чистого кислорода в баллонах и кислородное оборудование. Радиооборудование судна включает в себя магнитофон, магнитный самописец, кодовую связь, дозиметр, несколько радиостанций, переговорное устройство, передатчик и приемник. Также на самолет можно установить бомбодержатели и держатели для радиомаяков.

Мировые рекорды

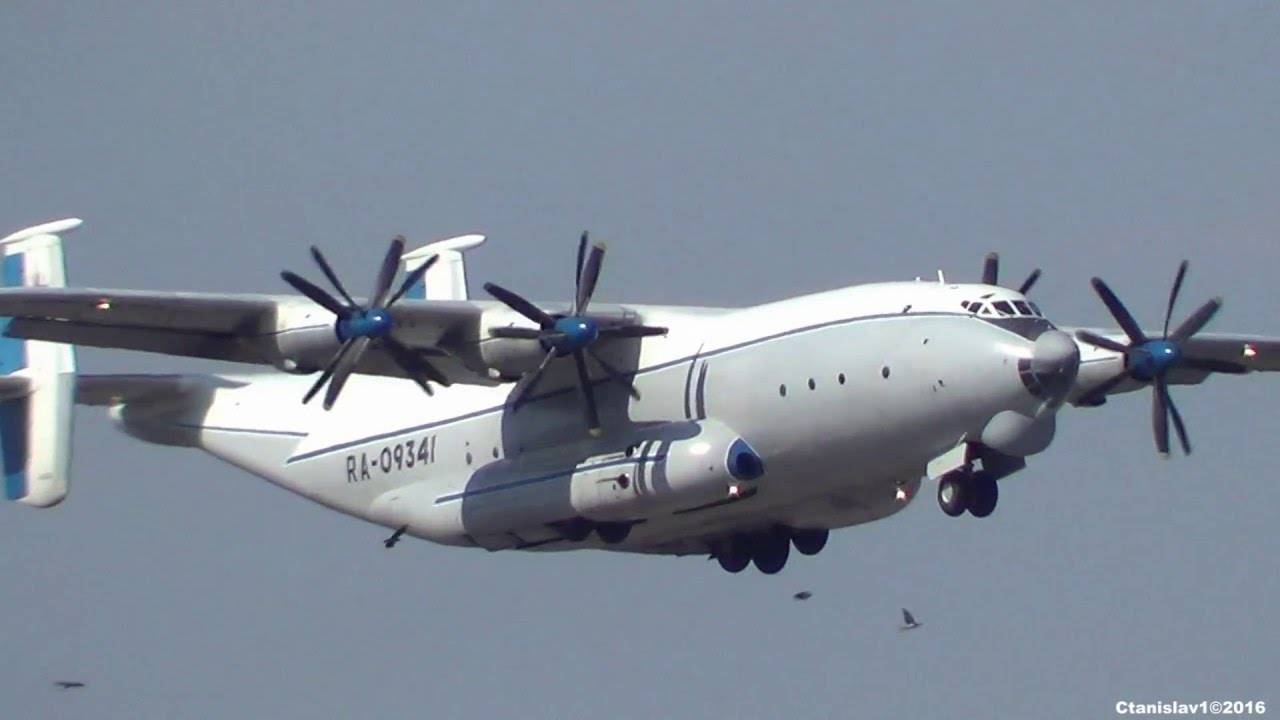

Все достоинства АН-22 (фото которого есть в статье) подтверждаются многочисленными мировыми рекордами, которые покоряли на нем летчики. К примеру, в том же 1965 году «Антей» принял на борт сразу 88,1 т груза, поднявшись с ним на высоту шесть километров. Так было побито 12 (!) общемировых достижений. Уже через пару лет советские летчики побивают свой же рекорд, подняв на высоту 7,8 километров уже 100,5 тонн груза!

В 1975 году этот самолет пролетел более пяти тысяч километров с грузом в 40 тонн и средней скорости полета 600 км/ч. Таким образом, за все время своей эксплуатации АН-22 (фото имеются в этом материале) покорил более сорока рекордов мирового значения. Но главное достоинство самолета заключается в его уникальных возможностях в деле десантирования груза.

Всего за 12 лет в Ташкенте сделали ровно 68 «Антеев». Треть из них – усовершенствованные Ан-22А. После этого производство хотели модернизировать, но на стапелях «Антеи» были заменены на Ил-76.

Тактико-технические характеристики Ан-22 Антей

— Единиц произведено: 68

Экипаж Ан-22 Антей

— 5-7 человек

Пассажировместимость Ан-22 Антей

— 28 человек, сопровождающих груз, или 290 солдат или 202 раненых или 150 парашютистов-десантников

Грузоподъёмность Ан-22 Антей

— 60 000 кг

Размеры Ан-22 Антей

— Длина: 57,31 м — Размах крыла: 64,40 м — Высота: 12,53 м — Площадь крыла: 345 м²

Вес Ан-22 Антей

— Масса пустого: 118 727 кг — Масса снаряжённого: 120 000 кг — Нормальная взлётная масса: 205 000 кг — Максимальная взлётная масса: 225 000 кг — Масса топлива во внутренних баках: 96 000 кг

Двигатель Ан-22 Антей

— Силовая установка: 4 × ТВД НК-12МА — Мощность двигателей: 4 × 15 265 л. с. (4 × 11 227 кВт) — Воздушный винт: АВ-90 — Диаметр винта: 6,20 м

Скорость Ан-22 Антей

— Максимальная скорость: 650 км/ч — Крейсерская скорость: 560 км/ч

Дальность полета Ан-22 Антей

— Практическая дальность: 5225 км — Перегоночная дальность: 8500 км

Практический потолок Ан-22 Антей

— 9000 м

Длина разбега: 1460 мДлина пробега: 800—1040 м

История Антея.

Военно-транспортные воздушные силы России оставили за собой все высокоразвитые страны. Авиасалон в Ле-Бурже летом 1965 года был триумфальным для советского авиастроения.

1966 год ознаменовался для Ташкентского авиационного завода выпуском первой серии Ан-22. Появление Антея разрешило очень многие проблемы грузоперевозок, особенно в Вооружённых Силах,куда он был направлен в первую очередь.

Первые международные перелёты в Ханой, Лиму, индию. В Лиме и Перу Антей преследовали неудачи: катастрофы с гибелью людей. Однако Ан-22 вызвал у военных стратегов этих стран, огромный интерес. Правительство Лимы сделало ставку на закупку военной техники в России.

Недостатки Ан-22 полностью перекрывались уникальными особенностями этой машины. Свыше 40 рекордов установлено лётчиками на воздушном гиганте Ан-22.

Запись переговоров

Запись переговоров экипажа

11:14:39ККЗакрылки импульсами убрать.
11:15:23Инстр.09331, взлёт произвёл…
11:15:30ШТМалая, давай сделаем маленькую.
11:15:37ККЧто-то я не пойму. А понятно.
11:15:38ККРежим номинал.
11:15:40БИРежим номинал.
11:15:49ККПриготовить кабину к герметизации.
ДОКабина готова.
11:16:06ККПонял, потренируюсь.
11:16:13ККНа курс, штурман
11:16:15ШТ167°, ортодромический
11:16:18ШТПрямая
ККПрямая
11:16:25ККОй, что такое?
11:16:28Инстр.Держи.
11:16:29ККЧто такое случилось?
11:16:33КККуда, куда. Держи его, держи.
11:16:35ККДержи, держи его.
11:16:38Инстр.Держи.
11:16:42Инстр.На серворулевое.
11:16:42ККПереходи.
11:16:44БИСерворулевое.
11:16:45Инстр.Переходи.
11:16:45ККСпокойно.
11:16:46ККТак, держи, держи, держи.
11:16:48ККДержи.
11:16:54ККНе раскачивай…
11:16:56ККНе раскачивай…
11:16:58ККЧто делать будем? Что делать будем?
11:17:06Инстр.Быстро на бустерное, быстро.
11:17:12 Столкновение

Cамолет Ан-225 «МРІЯ» – упущенная мечта

В конце 2018 года исполняется 30 лет с момента первых полетов орбитального корабля «Буран» (15.11.1988 г.) и самолета Ан-225 (21.12.1988 г.).

Человечество всегда стремилось покорять окружающее пространство. Десятки тысяч лет ему понадобилось, чтобы покорить земную сушу, тысячи лет, чтобы покорить моря и сотни лет, чтобы покорить океаны. На покорение следующих стихий, благодаря техническому прогрессу, понадобилось уже меньше времени. Воздушный океан человечество начало покорять с начала 20-го столетия, а космическое пространство и Луну с начала 1960-х годов. А в начале 21-го века человечество уже отправило космические аппараты для исследования планет солнечной системы и комет.

АН-26

Транспортный самолет АН 26 традиционно используется для перевозки грузов и малогабаритной техники на расстояния дальностью до 2000 км. Это судно отличается поразительной устойчивостью, легкость управления, благодаря чему самолетом могут управлять пилоты средней квалификации. А уникальные взлетно-посадочные качества вкупе с высокопроходимыми шасси делают его непритязательным к типу взлетно-посадочной площадки и дают возможность эксплуатировать в практически любых погодных условиях на галечных, грунтовых, песчаных, «размокших» и заснеженных аэродромах весьма скромных размеров. Конструкция моноплана и широкий проем грузового люка позволяют устанавливать специальную трап-створку, которая облегчает и ускоряет процесс разгрузки-погрузки с земли или кузова автомобиля. На скорость разгрузочно-погрузочных работ благотворно влияет и встроенный в самолет кран-балка, способный поднимать вес до 1500 кг. Специалисты нашей компании с радостью организуют для Вас доставку грузов самолетом АН 26, а также окажут таможенные услуги, решат «бумажные» вопросы и проконтролируют каждый этап транспортировки.

Характеристики самолета АН-22:

На борт может брать 60 тонн груза. Почти железнодорожный вагон. Длина его 57 метров. Высота 13 метров. Может лететь с макcимальной скоростью 650 км/час и подниматься до 9 тысяч метров. Внушителен и общий для взлета вес — 225 тонн. Для того чтобы поднять такой вес и обеспечить полет понадобилась мощность двигателей в 61 тысячу лошадиных сил.

Самолет АН-22 был прозван «Антеем» в честь победоносного великана древнегреческой мифологии — Антея, который каждый раз набирался сил из земли, прикасаясь к ней. Но в воздухе спустя продолжительное время становился слабым. И согласно преданиям, Геркулесс подбрасывал великана Антея вверх, делая его слабее, за счет этого и победил. Американский транспортный самолет Lokheed С-130 после заимел прозвище «Геркулес». Понятно, что и в воздухе он слабым не был. Мощность двигателей, грузоподъемность — все это не для слабых.

И уж тем более, что максимальный вес, который поднимал самолет является, — 100 тонн при 60 допустимых на высоту 7850 метров при потолке 9000 метров. А в 1972 году при вывозе советских военных из Египта, АН-22 «Антей «поставил рекорд того времени перевозки людей — 700 человек! Поучаствовал и в военной компании в Афганистане. А именно благодаря ему осуществлялась перелокализация войск. Так что отработал «Антей» свой трудовой век на совесть.

Военная авиация России переживает эпоху возрождения

Денис Мантуров возвестил о начале долгожданного серийногопроизводства Су-57

Российская военная авиация отмечает 12 августа 107ю годовщину с момента создания Воздухоплавательной части Генерального штаба. В соответствии с указом президента РФ № 949 от 29 августа 1997 года “Об установлении Дня Военновоздушных сил” эта дата считается днем образования российских ВВС. В настоящее время Военновоздушные силы являются частью ВКС РФ и включают в себя боевые структуры, службу метеорологов, формирования войск РЭБ, связи и управления, инженерные части, тыловые службы с силами обеспечения, центры боевой подготовки и учебные заведения. Все данные, которые указаны в статье, взяты из открытых источников – они приблизительны и не составляют военной тайны.

Особенности конструкции Ан-22

Машина изготовлена по схеме высокоплана с четырьмя турбовинтовыми двигателями. Фюзеляж оснащен двухкилевым оперением, а хвостовая часть оснащена большим грузовым люком.

Корпус изготовлен из стрингеров, балок и шпангоутов, которые объединены в единую конструкцию.

Весь самолет подразделен на четыре отсека:

  1. Носовая часть полностью герметична, в ней расположена кабина пилотов, которая состоит из двух палуб. В нижнем отделении кабины расположено место штурмана, позади его находятся два пассажирских кубрика. Верхняя часть кабины предназначена для остального экипажа машины. В верхней палубе также существует три кубрика для отдыха. При аварийной ситуации экипаж может провести эвакуацию через специальный наклоненный тоннель.

  2. Средний отдел аппарата представлен грузовой кабиной, которая оснащена рифленым полом, изготовленным из прочного сплава титана. Самолет имеет трап, который позволяет проводить погрузочные работы как с земли, так и с платформы.

  3. Хвостовая часть выполнена в герметичной схеме, к ней относятся грузовой люк и окончание грузового отсека. Данная часть аппарата заканчивается рампой, которая состоит из двух створок.

  4. Последняя секция корпуса представляет собой законцовку фюзеляжа.

Крылья изготовлены по кессонному типу и имеют форму трапеции. Крыло состоит из отдельных семи составляющих, а именно: центроплан, две части отъемные и четыре элемента средней части. На задней кромке установлены элероны и сервокомпенсаторы. Также задняя часть крыла имеет по всей своей длине закрылки щелевого типа. На средних частях крыла установлены двигатели.

Оперение хвоста имеет свободнонесущую схему строения и составлено из стабилизатора и одного руля высоты. Здесь также установлены два киля с рулями направления полета. В состав киля входят два лонжерона и нервюр с панелью. Все рули управления изготовлены из одного лонжерона и серворулей.

Система шасси на самолете Ан-22 представлена тремя опорами, среди которых выделяют две основные и одну носовую управляемую стойку. В строение основных опор входит по три стойки с двойными колесами, которые имеют тормозную систему и систему амортизации. Стойки имеют рычажную схему строения подвески. Выпуск стоек обеспечивала гидравлическая система, представленная гидроцилиндрами. На носовой опоре также установлены два тормозных колеса. Особенность системы шасси − возможность выпускать стойки как одновременно, так и поочередно. Все колеса представлены пневматиками с низким давлением.

Силовая установка «Антея» представлена четырьмя двигателями турбовинтового типа, которые обозначались как НК-12МА. Данные моторы приводят в действие огромные винты марки АВ-90. Каждый двигатель выдает мощность при взлете в 15 тысяч лошадиных сил. За счет продуманной конструкции крыла и силовой установки было получено 45% обдува крыла винтами. Ан-22 оснащен огромными мягкими топливными баками, в которые могло вместиться 127 тысяч литров топлива. Для масляной системы были установлены баки на 200 литров, причем на каждом из двигателей.

На основе стандартного Ан-22 было разработано множество модификаций, которые были изготовлены с учетом пожеланий заказчика.

Предварительные испытания

Что интересно: в процессе разработки постоянно использовали радиоуправляемые модели самолета, на которых тестировались основные ходовые качества будущей машины, изучали аэродинамические показатели. Полноценная модель АН-22 была готова к середине осени 1961 года. Она была одобрена комиссией, после чего зимой того же года начали собирать первый рабочий прототип. Собрали два самолета: один предназначался для статических испытаний, второй — для летных. Первый летающий прототип вышел из ангара только в середине 1964 года.

Бортовой номер машины – 46191, силовая установка – НК-12МВ, винты использовали модели АВ-60. Что характерно: летные испытания были проведены сразу на два года позже крайнего запланированного срока. Впервые АН-22 поднялся в воздух только в 1967 году. Первый же объект, предназначенный для статических испытаний, проходил все запланированные тесты с 1964 по 1966 год.

Катастрофа

В конце 1993 — начале 1994 года самолёты Ан-22 были задействованы для вывода из Германии находящейся там ещё с советских времён Западной группы войск. Погрузка имущества на эти самолёты выполнялась на аэродроме Темплин. 18 января с аэродрома вылетел Ан-22 борт 09331, который направился в Ростов-на-Дону. На его борту находились автомобиль ЗИЛ-130, две спецустановки на шасси ЗИЛ-131, автомобильный кран, а также две электростанции; общий вес 34 тонны. Однако из-за сложных погодных условий была выполнена промежуточная посадка в Твери на базовом аэродроме Мигалово. Так как рулёжные дорожки были покрыты слоем льда, что сильно затрудняло руление, то экипаж оставил машину прямо на полосе и ушёл на ночёвку. Между тем, всю ночь на аэродроме шёл сильный снег, который к утру уже значительно ослаб. Согласно прогнозу погоды, на момент взлёта и катастрофы в регионе шёл слабый снег, небо было полностью затянуто облаками с нижней границей на высоте 600 метров, а видимость достигала 6 километров. В 11:13 с 7 членами экипажа, военным грузом, а также 3 пассажирами на борту Ан-22 общим весом 210 тонн на скорости 310 км/ч вылетел с аэродрома Мигалово в Воронеж. В 11:14:39 самолёт следуя со скоростью 340 км/ч поднялся до 150 метров, когда командир дал указание убрать закрылки. Далее в 11:16 был начат первый разворот в левую сторону, когда примерно в 11:16:20 самолёт следуя на высоте 440 метров со скоростью 415 км/ч и находясь ещё в левом крене вдруг начал ещё круче заваливаться влево, быстро достигнув крена 50—60°. Попытки исправить ситуацию отклонениями штурвалов вправо не помогали, поэтому лётчик-инструктор дал команду переходить на сервоуправление. Однако «Антей» продолжал увеличивать крен, при этом ещё и теряя высоту. Тогда в 11:17 экипаж перешёл обратно на бустерное управление, но теперь из-за их действий самолёт быстро перешёл в уже правый крен с увеличением потери высоты. На то, чтобы вывести машину из снижения экипажу не хватило всего метров десять. Правая плоскость крыла врезалась в землю и разрушилось, после чего «Антей» промчался через деревья на садовом участке и разрушился.

В происшествии выжили лётчик-инструктор Николайчик, техник по авиационному оборудованию Юровских, а также один из пассажиров. Все остальные 7 человек на борту (5 членов экипажа и 2 пассажира) погибли. Членов экипажа захоронили на Дмитрово-Черкасском кладбище. С ними был захоронен и один из пассажиров — майор Пристенский Александр Петрович (родился 30 мая 1958 года), из-за чего ошибочно считается, что всего в катастрофе погибли 6 человек: 5 членов экипажа и 1 пассажир.

Военно-транспортный самолёт. Разработка.

Параллельно с выпуском Ан-2 в различных вариантах в конструкторском бюро велись разработки самолёта нового поколения. Совершенствование элементов конструкции Ан-2 было направлено на создание новейшего грузового самолёта. Конструкторы бюро Антонова отрабатывали аэродинамические характеристики, проверяли параметры его устойчивости и управляемости.

Ан-22, другое имя Антей, по своим лётным характеристикам, грузоподъёмности и элегантности конструкторского исполнения превзошёл всех своих аналогов в мире. Создание уникальной машины потребовало применения новых высоких технологий, приборов и оборудования. Развитие новых технологий самолётостроения шло параллельно процессу конструирования Ан-22. Многие установки создавались непосредственно в процессе сборки самолёта.

Первые успехи и зарубежная «реклама»

Настал сентябрь 1969 года. На это время был запланирован первый зарубежный полет нового самолета. Машина доставила огромное количество груза во вьетнамский Ханой. Уже через год Военно-транспортная авиация СССР ставит мировые рекорды, отправив сразу четыре АН- 22 «Антей» на расстояние свыше 17 тысяч километров. Летчики перевезли невероятное количество гуманитарного груза в Лиму, которая лежала в руинах после масштабного землетрясения. Благодаря чему стал возможен такой перелет АН-22? Запас топлива в 96 тонн позволил лететь от Рейкьявика сразу в Лиму, не останавливаясь для дозаправки.

Увы, но один борт пропал без вести. Впоследствии оказалось, что катастрофа произошла над Атлантическим океаном. Удалось отыскать только спущенный спасательный плот да крышку люка. Причины произошедшего до сих пор точно не установлены. На борту находились 22 человека, в честь которых установлены памятники на Новодевичьем кладбище и в самой Лиме.
