Непобедимая и неуловимая САУ «Мста-С»

Конструкция 2с19 МТСТА-С

Чем измеряется успешность боевой техники? Тем же, чем хитовость книг – тиражом, то бишь серийностью. Производство нашей САУ вполне соответствует такому критерию. Стартовав вначале на «Уралтрансмаше», оно затем затребовало дополнительных производственных мощностей, что обусловило построение специализированного завода в Башкирии (г.Стерлитамак).

Какие отличительные черты у данной успешной дивизионной самоходной установки?

Ее корпус напоминает очертания танка второго поколения «Урал» Т-72, наиболее распространенного, базового в российской армии тактического наступательного оружия II поколения. Однако броня самоходной установки традиционно послабей, чем у боевой техники первой линии – танка. САУ покрыта бронированной сталью гомогенного типа (сравните с танковым двойным комбинированным бронированием).

Гаубица МСТА-С, в отличие от своего более бронированного собрата, переднеприводная. Однако балансировки и торсионные валы «украдены ею» у танка Т-80. 580-миллиметровая резинометаллическая гусеница также «заимствована» у него же. В самом корпусе САУ вмонтирован 840-сильный мотор В-84А, развивающий (для такой громады!) скорость до 60 км/час, управляющие приводы, 8-тактовая коробка передач и мощная независимая подвеска с крупными торсионами.

Аналоги

На момент разработки основным конкурентом со стороны НАТО являлся образец 155-мм гаубицы, разработанной совместными усилиями ФРГ, Италии и Великобритании с маркировкой SP70 (иногда именуется PzH-70).

Отечественная гаубица не уступала ни в одном из показателей, кроме толщины бронелиста. Западный аналог способен защитить от выстрелов вплоть до калибра 14,5 мм.

В 1982 году ФРГ провела массовые испытания образца, в 1985-м планировалось поставить выпуск гаубицы на поток, к 1987 году — направить в страны-партнеры на вооружение, 600 единиц из которых должны были перейти в бундесвер. Но в 1986 году Великобритания отказалась принимать дальнейшее участие в проекте, а растущая дороговизна не позволила продолжить исследование. В результате от SP70 отказались, проект был закрыт.

Опыт разработки был применен французами при создании AMX-30 AuF.1: апгрейду подверглась система зарядки, а скорострельность увеличилась до 8 выстрелов в минуту. В итоге в 1988 году Вооруженные силы Франции получили в распоряжение боевую гаубицу AuF.1T. Отличается она от российского образца лишь количеством человек в экипаже, остальные показатели схожи.

Великобритания после прекращения работ взялась за изготовление собственной 155-мм гаубицы AS-90 Braveheart, серийное производство которой началось в 1992 году. Она значительно уступает «Мсте-С» в скорострельности и запасе хода, однако бьет дальше всеми видами снарядов.

США тоже не остались в стороне, начав в 1991 году работу над гаубицей M109A6 Paladin. Если сравнивать с 2С19, «Паладин» обладает такой же дальностью стрельбы, однако уступает в скорострельности и показателях запаса хода, соответственно, не обеспечивает должного темпа ведения огня для подавления сил противника.

Самоходная артиллерийская гаубица МСТА-С 2С19

Прогресс развития боевой техники привел к тому, что самоходные артиллерийские установки классифицировались по своему функциональному признаку, т.е по роду выполняемых боевых задач. Возникли свои индивидуальные конструктивные особенности у противотанковых, штурмовых (против укреплений и пехоты), зенитных САУ (для огня по низко- и среднелетящим самолетам).

Возникли и нюансы в эволюции этой боевой техники, продиктованные новым витком НТП. Например, противотанковая специализация самоходных установок безнадежно устарела (хотя эта функция все-таки у них предусмотрена). Дело в том, что современные вертолеты и ракетные системы более адаптированы к борьбе с танками.

Вместе с тем наиболее востребованными стали штурмовые САУ. Если говорить о предмете нашего исследования, то Гаубица МСТА-С относится именно к вышеупомянутому классу самоходных установок. Для полноты ее представления вам, дорогие читатели, упомянем, что согласно классификации НАТО она называется «Farm» М1990. Конструкторами данной боевой техники стали сотрудники Уральского машиностроительного завода Ю.Томашов (главный конструктор) и Г.Сергеев (конструктор орудия). Уральским умельцам удалось создать грозную боевую технику («Объект 316», как называли САУ МСТА-С) с выдающимися тактико-техническими характеристиками и многообещающими потенциальными боевыми возможностями (см. таблицу 1).

Таблица 1. Тактико-технические характеристики МСТА С 2с19

Тактико-технич. характеристика

Значение

Длина, включая пушку

Длина (без пушки)

Ширина САУ

Ширина колеи

Дорожный просвет

Боезапас гаубицы

Гаубица 2А64 (тяжелое вооружение) Боекомплект 50 снарядов

Пулеметно-зенитная установка НСВТ-12,7 «Утес» (300)

300 патронов (5 лент по 60 патронов)

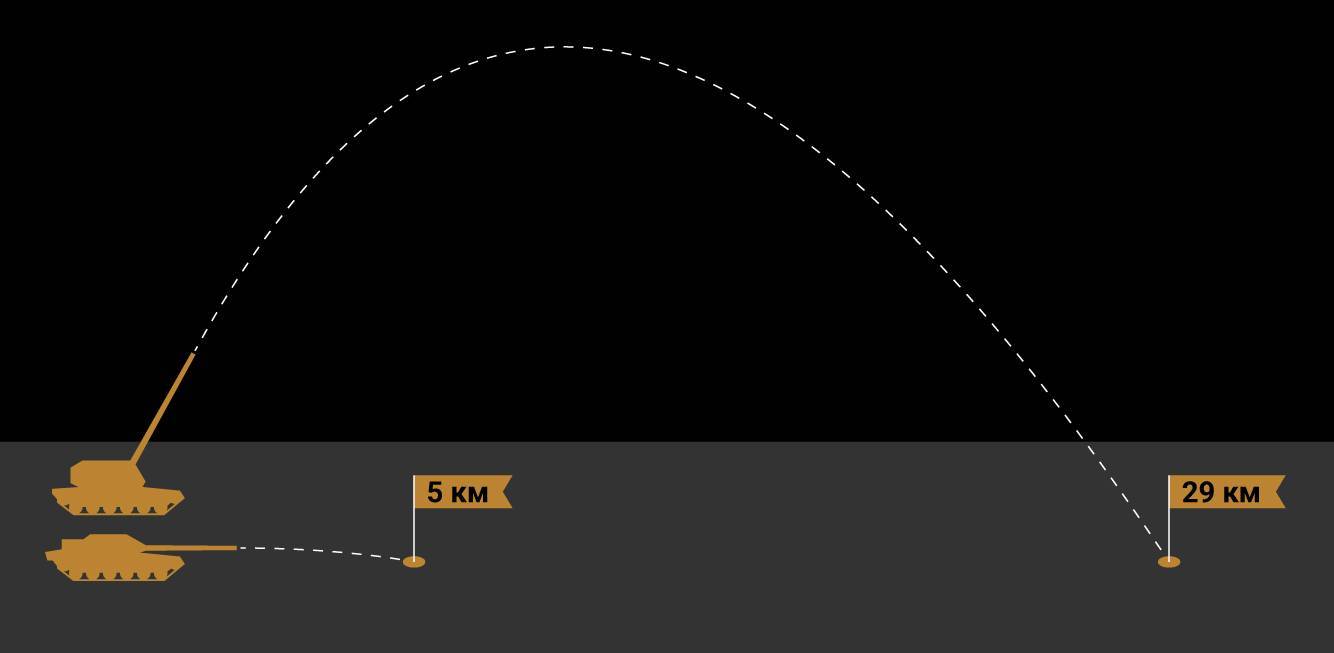

Максимальная дальность выстрела

Минимальная дальность выстрел

Скорострельность пушки

7 – 8 выстелов в минуту

Угол возвышения

от +68 до -4

Начальная скорость снаряда, м/с 828

Масса снаряда

Масса САУ

Маса боекомплекта

Количество человек в экипаже

5 человек

Марка мотора

Мощность мотора

Максимальная скорость

Ходовой запас

Обладая такими ТТХ, российская МСТА – самоходная гаубица нового поколения – соответственно стала эффективным средством для борьбы с тактическим ядерным оружием вероятного противника, его артиллерийскими, танковыми, пехотными подразделениями, фортификационными и другими инженерными сооружениями, а также узлами армейского управления и узлами ПВО. Организационно она числится в составе танковых и стрелковых дивизий, при этом функционально обладая значительной точностью и дальнобойным радиусом действия.

История создания

У этой артиллерийской установки интересная история. В 1980-м году начали разрабатывать принципиально новую артсистему. Полученный образец назвали «Мста-С». Она должна была сменить свою предшественницу .

В 1983 году создана опытная машина, готовая к испытаниям. стал основой для самоходки. Однако это было неправильное решение, что и показали испытания. Самый главный недостаток – орудие сильно раскачивалось во время стрельбы. Тогда решили использовать как основу Т-80. И это помогло закрыть проблему.

В 1986 год стал началом Государственных испытаний. Они прошли весьма успешно. САУ прошла все тестовые задания. В 1989-м «Мста» начала поставляться в армию. А в 1986 году в армию поступила самоходка 2А65 «Мста-Б», это вариант с использованием буксира.

Существовали также конструкторские решения на колесном ходу. Это значительно увеличивает маневренность машины. Еще до создания основной САУ «Мста», на базе автомобиля КрАЗ-6316 была создана самоходная колесная гаубица.

Но испытания её дали ясно понять, что у такого типа вооружений слишком много недостатков, чтобы дальше продолжать испытания. В дальнейшем в конструкцию самоходной установки внесены коррективы и усовершенствования с учетом реального боевого применения:

  1. Учитывая опыт боевых действий, прежде всего на Кавказе, внесены некоторые усовершенствования, поставлена автоматика, которая управляет огнем.
  2. Для корректировки стрельбы в 2002 году разработано специальное программное обеспечение.

Последняя разработка советских конструкторов гаубица 2С19 152 мм. Она на долгое время стала основной артсистемой. 2012 год время последней модернизации самоходки.

Управление огнем еще более усовершенствовано, до 10 выстрелов в минуту увеличена скорострельность.

Серийное производство и модификации

Серийный выпуск гаубиц был открыт в 1988 году. По причине того, что производственные мощности Уральского завода транспортного машиностроения реконструировались, под Стерлитамаком был построен новый завод, где они и изготовлялись до 1991 года. Потом производство вернулось на планируемый изначально завод. К 2001 году было произведено свыше пятиста гаубиц, они изготовляются по сегодняшний день.

Когда гаубица была принята на вооружение в СА, сразу же начались работы по ее модернизации. Этому варианту было присвоено обозначение 2С30 «Исеть». В начале 90-х NATO установило новый стандарт для гаубиц калибра 155 мм – наибольший радиус стрельбы активно-реактивными снарядами – 40 км, а ОФС – 30 км. Для того, чтобы прийти к этому показателю, в РФ начали разрабатывать 2С33 «Мста-СМ». ее усовершенствования заключались в возросшей в 1,4 раза скорострельностью, новые натовские стандарты она превзошла. Также по боевому потенциалу она была лучше систем СССР в 4-5 раз. Впоследствии начались разработки 2С35 «Коалиция-СВ». Ее отличием стала двухствольная гаубица.

Вместе с производством системы 2С33, велись работы по усовершенствованию состоящих на вооружении гаубиц 2С19. Итоги Чеченской войны и попытка продажи 2С19 на экспорт, указали на недостатки системы управления наведения орудия. В 1998 году стартовало оснащение АСУ наведения орудия всех артиллерийских систем армии РФ. Модификации «Мста-С», оборудованная АСУ наведения и огня «Успех-С» было присвоено обозначение 2С19М1. К 2002 году закончилась разработка комплекса программного обеспечения, предусмотренного для расчета и корректирования установок стрельбы для 2С19М1 и САУ 2С31. К 2008 году 2С19М1 были взяты на вооружение ракетных войск и артиллерии. Кроме этого был разработан вариант для продажи зарубежным государствам, армии которых имеют на вооружении 155-мм снаряды.

В конце 2012 года, стало известно о модернизации под обозначением 2С19М2. В центральном конструкторском бюро «Титан» появилась модернизация 2А64М2 с увеличенной эффективностью и скорострельностью огня калибра 152 мм и усовершенствованными эксплуатационными свойствами. 2С19М2 оборудована новой системой навигации и системой оборудования огнем, скорострельность увеличилась до десяти выстрелов в минуту, а также появилась возможность попадания в цель нескольких снарядов, выпущенных из одной гаубицы, которые летят по разным траекториям. Безопасность от высокоточного оружия обеспечивает комплект «Накидка», путем уменьшения заметности установки в тепловом и радиолокационном диапазонах. Госиспытания 2С19М2 были закончены летом 2012 года, в то же время стартовал выпуск 2А64М2. Через десять месяцев в распоряжение Южного Военного Округа пришло 35 гаубиц 2С19М2 «Мста-С».

В 80-х годах, в целях обеспечения 2С19 выстрелами рассматривалась возможность производства транспортно-заряжающей машины, но у Министерства обороны не было к этому интереса. К 2013 году КБ ЦНИИ «Буревестник» разработало на основе КамАЗ-6560 универсальную транспортно-загрузочную машину 2Ф66-1, обладающей возможностью перевозить снаряды 120-155-мм калибра. Максимальное количество перевозимых снарядов составляет 90, гаубицу она загружает быстрее, чем за четверть часа.

Силовая установка

Силовая установка представляет собой единый 1200-сильный дизельный турбопоршневой двигатель А-85-3А (иногда обозначается как 2А12-3, 12ЧН15/16 или 12Н360). Моторесурс не менее 2000 часов. Масса до 5 тонн. Объем МТУ до 4 м3. Имеется возможность модернизации. По габаритно-массово-силовым характеристикам новинка должна превосходить лучшие зарубежные образцы моторно-трансмиссионных установок. необходимо отметить, что номинальная мощность двигателя 1500 л.с., до 1200 л.с. введено ограничение, что значительно увеличило моторесурс.

Разработкой двигателя занимался челябинский ГСКБ «Трансдизель», а производится будет на Челябинском Тракторном Заводе. Дизельный четырехтактный, Х – образный, 12 –цилиндровый с газотурбинным турбинным наддувом и промежуточным охлаждением воздуха, жидкостного охлаждения двигатель 12Н360 прошел весь ряд испытаний, от ресурсных до ходовых ещё в 2011 году.

Технические характеристики двигателя А-85-3А (12Н360) для САУ “Коалиция-СВ”

  • Тип двигателя – четырехтактный, Х – образный, 12 –цилиндровый с газотурбинным турбинным наддувом и промежуточным охлаждением воздуха.
  • Система смесеобразования – непосредственный впрыск топлива
  • Мощность двигателя без сопротивления на впуске и выпуске, кВт (л.с.) – 1103 (1500)
  • Частота вращения, с-1 (об/мин) – 33,3 (2000)
  • Запас по крутящему моменту, % – 25
  • Удельный расход топлива, г/кВт*ч (г/л.с.*ч) – 217,9 (160)
  • Масса, кг – 1550
  • Удельная мощность, кВт/кг (л.с./кг) – 0,74 (1,0)
  • Габаритная мощность, кВт/кг (л.с./кг) – 1026 (1395)
  • Удельная масса, кг/кВт – 1,32
  • Длина, мм – 813
  • Ширина, мм – 1300
  • Высота, мм – 820

Двигатель 12Н360 – это вполне освоенный мотор, отнюдь не стендовый, он точно такие же стоял на наших перспективных танках (объект 195), проходивших не так давно Государственные испытания. В части силовой установки ГИ завершились успешно, двигатель претензий не имел – несмотря на то, что испытания были очень жесткие.

Развитие концепций САУ

Вышеизложенные впечатляющие характеристики были достигнуты 70-летней эволюцией данного оружия. Еще в середине прошлого века боевые возможности САУ были, мягко говоря, гораздо скромнее. Тогда ее главным применением было уничтожение танков, дотов и войск противника.

Почему в результате военно-технического прогресса было разработано именно такое дивизионное оружие, как самоходная артиллерийская установка МСТА-С? Какие критерии определили востребованность именно самодвижущейся гаубицы? Возможно, отправную точку следует искать в том, что фронтовые действия значительно пересекли рубеж глубины прямого выстрела стрелкового оружия.

Согласно новой концепции боевых действий, тыл и фронт сместились: сейчас активному воздействию дивизионной артиллерии подлежит оборона противника до 25 км в глубину. Кстати, вспомним отличие гаубицы от орудия – навесная стрельба вне зоны прямой видимости. Именно такой выстрел и обеспечивает вышеупомянутый критерий. Самоходные установки середины прошлого века уже приближенно соответствовали поставленным задачам. Их калибр начинался от 100 мм, дальность выстрела достигала 17 км, их относительно короткий ствол имел вполне приличный угол возвышения – до 75 0 . Конструкторы понимали, что дальнейшие разработки САУ перспективны, поскольку гарантированно приведут к созданию тактического оружия нового качества.

Наведение гаубицы

Эффективность работы наводчика определяется использованием специфических прицелов и приводов наведения. Рассматриваемая нами самоходная гаубица использует два прицела: вращающийся панорамный 1П22 (увеличение в 3,7 раза) и неподвижный прямой наводки 1П23 (увеличение 5,5 раз). Особенностью панорамного прицела является более сложная структура (с использованием деротационной оптики и гироскопа), а также возможность его поворота на 360 0 , что является важным реквизитом современных танков и САУ.

Приводы наведения крайне эргономичны для наводчика, что имеет значение при боевой обстановке. Особенно практично то, что вертикальный привод всегда автоматически сам выполняет свою работу. Дополнительное удобство представляет автоматически восстанавливаемый после каждого выстрела угол возвышения.

Таким образом, экипажу остается регулировать управляющее устройство для горизонтальных приводов так, чтобы совместить прицел и точку прицеливания. В этом и заключается смысл работы наводчика 2С19 МСТА-С. Фото, кстати, это демонстрирует, действительно, его взгляд практически не отрывается от прицела на ручки, рычаги и т.п. Это действительно способствует результативности боя.

Отличия между танками и САУ

Попытаемся исследовать этот вопрос. На вид они чем-то похожи: танк и САУ. Только первый более бронирован, имеет броню помощнее… Однако если бы самоходная артиллерия лишь дублировала функции танков, то, собственно говоря, ее незачем было изобретать. Но ведь она все-таки возникла! Значит, существует принципиальная разница в решаемых ими боевых задачах и в способах боевого применения.

Начнем с очевидного. Танк традиционно считается главной ударной войсковой единицей сухопутных войск. Он маневренен и максимально бронирован, в том числе и комбинированным противоснарядным способом. С помощью танков происходит прорыв обороны, усиление наступательной мощи. Они пробивают путь сквозь укрепления противника для пехоты, ведут огонь в движении.

Войска артиллерии России получили благодаря МСТА свою существенную составляющую. В конструкции данных самоходных установок соотношение бронированность/огневая мощь явно смещено в пользу второго фактора. Броня САУ неэффективна против лобовых залпов артиллерии, но способна защитить экипаж от огня стрелкового оружия, легкой бронированной техники, всевозможных рикошетов.

Эволюция самоходных установок в России

Затем оборонная промышленность нашей страны, участвуя в гонке вооружений, акцентированно развивала мощное стратегическое вооружение. И только в 70 -е годы, когда обе стороны холодной войны начали производить ограниченного радиуса действия, советские инженеры вернулись к модернизации САУ. Генеральным направлением таких конструкторских изысканий стало создание сверхточного и сверхмощного тактического оружия, способного нанести противнику урон, сравнимый с использованием ядерных зарядов ограниченной мощности.

Замечена курьезная тенденция – новым советским артиллерийским установкам ответственные за их создание КБ давали почему-то строго «цветочные названия»: «Гвоздика» – 122 мм, «Акация» – 152,4 мм, «Пион» – 203 мм. Как видим, создание наиболее эффективных самоходных установок МСТА-С было, говоря в переносном смысле, практически триумфальным, т.е. «выложенным цветами».

САУ или танк?

Самоходная артиллерийская установка (САУ, в народе «самоходка») – это артиллерийское орудие на самоходном шасси. САУ могут быть бронированными или нет, на гусеничном или колесном шасси, иметь поворотную башенную или рубочную установку орудия. Некоторые САУ с башенной установкой орудия по виду напоминают танки, но на деле это принципиально разные машины. Главное отличие заключается в основном назначении: танки предназначены для непосредственного участия в боях, в том числе ближних, а самоходные установки осуществляют артиллерийскую поддержку с дальних позиций.

<?xml version=”1.0″ encoding=”utf-8″??>

Производные

Параллельно 2С19 велись разработки колесной версии боевой единицы. За основу была взята ходовая часть автомобиля КрАЗ. Модель получила название 2С21 «Мста-К», предполагалось применение изделия на шоссейных дорогах, делалась ставка на быстрое передвижение по таковым.

На испытаниях была выявлена необходимость серьезной доработки ходовой части, что считалось нецелесообразным из-за высоких затрат и приоритетов разработки гусеничной гаубицы. В результате проект «Мста-К» был закрыт.

В первой половине 90-х на основе комплекса велись разработки изделия для оптико-электронной борьбы с приборами противника. Самоходный автономный лазерный комплекс получил маркировку 1К17 «Сжатие». В значительно увеличенной башне машины установлены 15 объективов. Комплект оборудован автоматической системой поиска объектов и наведения.

После успешных испытаний и положительных отзывов лазерная система была принята на вооружение, однако вскоре от нее отказались за неимением дальнейших перспектив развития и применения подобной конструкции. А также сыграло роль тяжелое экономическое положение России.

Экземпляр 1К17 «Сжатие» можно увидеть в селе Ивановское Московской области в Музее военной техники.

Модификации САУ

В позапрошлом году ЦКБ «Титан» модернизировали гаубицу (при этом калибр 152 мм дополнился НАТО-вским). Но главным нововведением стало то, что заводчане оснастили самоходную установку инновационной системой управления огнем. Новая техника достигла уровня поколения 4+.

Самоходная артиллерия России обрела улучшенные боевые свойства. В составе СУО устойчиво работает стабилизирование, т.е. обеспечение сохранения прицельной линии гаубицы при различных перемещениях, отражающихся в разнородной динамике движущей платформы САУ.

Бортовой компьютер, пользуясь информацией технических средств и специальных датчиков, в автоматическом режиме производит обнаружение, распознавание, сопровождение целей, изготовку орудия к стрельбе по ним.

В августе 2012 года, после проведения модернизации, успешно прошли заводские испытания, и практически сразу же ПО «Баррикады» приступило к массовому серийному производству обновленной САУ 2А64М. Ею в значительной мере усилилась артиллерия России, вооружение САУ было принципиально улучшено. К концу 2012 года данная техника уже поступила на вооружение.

В настоящее время самоходная гаубица нового поколения МСТА-СМ представлена следующими модификациями:

САУ 2С19М – «титановская разработка» (описано выше);

САУ 2С19М1 – системой наведения «Успех-С», с географическим и пространственным самоориентированием САУ, цифровой обработкой целевой информации, улучшенной самоорганизацией системы при стрельбе из совершенно неподготовленной позиции; за счет существенного повышения качества огневого применения значительно сокращено время боевого нахождения САУ на рубеже стрельбы, это дает более чем достаточное время для данной техники после завершения стрельб сразу же совершить противоогневой маневр, опережая реакцию противника;

САУ 2С19М1-155 выполнена по стандартам НАТО, оснащена 155 мм орудием, адаптированным к НАТО-вским боеприпасам, данная модификация произведена для экспорта, она конкурентоспособна благодаря меньшей цене, чем у аналогов Североатлантического блока (менее 3 млн.$.) и автоматической подаче боеприпасов; более сотни произведенных опытным экземпляром стрельб показали высокую эффективность САУ, ею заинтересовались вооруженные силы Аргентины, Индии, Чили.

Компоновка САУ 2С36 “Коалиция-СВ”

Рабочие места членов экипажа гаубицы “Коалиции-СВ” расположены в компьютеризированном модуле управления, который размещен в носовой части шасси.

Экипаж, состоящий из 2-3-х человек, осуществляет полный контроль над процессами заряжания, наведения и стрельбы. Модуль управления оборудован бортовыми тактическими системами выбора цели, позиционирования и навигации. По показаниям приборов и датчиков экипаж постоянно следит за общим состоянием машины и количеством боеприпасов по типам выстрелов. Разработка нового семейства боеприпасов для перспективной САУ велась в рамках ОКР “Коалиция-БП”.

Механизмы заряжания обеспечивают автоматический выбор необходимых типов снарядов (осколочно-фугасные (с газогенератором), активно-реактивные, управляемые, дымовые и пр.) и модульных зарядов. Возможно применение различного переменного заряда (например, от одного до шести штук). Модульные переменные заряды значительно расширяют, огневые возможности двуствольной САУ “Коалиция-СВ”.

В гаубице “Коалиция-СВ” реализован пневматический механизм заряжания и микроволновая система воспламенения метательного заряда.

Экипаж “Коалиции-СВ” находится в башне, здесь он размещается в отдельной бронированной капсуле, как в танке “Армата”.

Каждое рабочее место членов экипажа оснащено комплексом дистанционного управления автоматизированным огнем и приборного контроля выполнения всех операций на дисплеях единой информационно-командной системой. Информационно-управляющие каналы связи рабочих мест экипажа в модуле управления с модулем вооружения дублированы. Предусмотрены основные люки экипажа, эвакуационный люк, а также технологический люк перехода в модуль вооружения.

Установка модуля управления в носовой части корпуса позволяет разместить экипаж в наименее опасном месте боевой машины.

Основное вооружение находятся в башне, где установлена спаренная артиллерийская установка и боекомплект с системой механизированного заряжения. Весь боекомплект находится в специальном ящике-замане за башней. И заряжание пушек идет в автоматическом режиме – так же, как у современных танков. Кстати, схема заряжания скопирована с экспериментального танка “Черный орел”.

Двигатель размещен в кормовой части машины.

Для самообороны на крыше установлен зенитный пулемет калибра 12,7 мм “Корд”, а по бокам от башни установлены 81 мм пусковые установки дымовых гранат с электрическим управлением.

Модульное решение отделений вооружения и управления как самостоятельных компоновочных единиц, выполняющих определенную функцию, позволяет уменьшить численность и усилить защиту экипажа, в том числе от средств массового поражения, а также улучшить условия взаимодействия и работоспособность экипажа.

Серийные изделия планируется изготавливать с использованием шасси перспективного российского танка (Армата). Новое шасси (семь опорных катков на борт) обладает значительно лучшими характеристиками по грузоподъемности, подвижности, качествам подвески, снижающими колебания артиллерийской установки при стрельбе.

Компоновка САУ 2С36 “Коалиция-СВ” использует компоновочные решения и унифицирована с перспективным танком “Армата” не только по шасси, но и по двигателю, и основным элементам корпуса.

Два ствола хорошо, но один – лучше

В комплексе «Коалиция-СВ» реализованы многие из этих подходов. Фактическая дальность стрельбы здесь составляет 40 км против 24 у ближайшего российского «родственника» — самоходной гаубицы 2С19 . Интересно, что один из первых прототипов новой боевой машины имел два ствола калибром 152-мм, расположенных один над другим. Но затем от двуствольного варианта размещения оружия отказались, остановившись на классическом — одноствольном варианте. Два ствола предполагали более сложный механизм заряжания, к тому же в его надежности были сомнения.

Современная самоходная артиллерия во всем мире развивается по схожему сценарию. Приоритет отдается уже упомянутой скорострельности, подвижности, дальности стрельбы, а также более совершенным системам автоматизации и управления огнем. В Германии ставка сделана на САУ PzH2000. Правда, знаменитый рекорд стрельбы с 56 км был поставлен при выстреле специальным активно-реактивным снарядом с улучшенной аэродинамикой. Серийные же снаряды этой установки стреляют на дальность от 30 до 40 км.

Кстати, далеко не все эксперты склонны разделять восторга по поводу этой машины. Дело в том, что применение данной артиллерийской системы в условиях реальных боевых действий, в том числе в составе коалиционных сил в Афганистане, выявило ряд проблем. Например, при стрельбе снарядами с газогенератором на дистанции свыше 30 км кучность огня превысила… километр!

Гаубица M109A6 Paladin

В США приоритет самоходной артиллерии отдан модернизированному варианту гаубиц M109A6 «Паладин». Об этом американском оружии стоит рассказать особо. Дело в том, что исходный образец этого так называемого «глубоко модернизированного» САУ был создан еще в 1953 году! Целью нынешней (уже десятой по счету) модернизации является продление срока эксплуатации M109A6 на 30-40 лет.

На фоне этого оружия «Коалиция» показывает просто-таки радикальное преимущество. Помимо перечисленных новаций стоит взглянуть хотя бы на тактико-технические характеристики нашей и иностранных САУ, в том числе ключевую — дальность стрельбы. Она у «Коалиции» почти на 20 км больше показателей M109A6 «Паладин» (40 км против 22). Кстати, есть информация, что при стрельбе экспериментальным снарядом «Коалиция» показала дальность в 70 км!

Превосходит наша установка зарубежные аналоги и по объему загружаемого боекомплекта — 70 снарядов против 60 у PzH2000. Что говорить, — в «Палладине» только-только появилась цифровая система управления огнем, тогда как в российской самоходной артиллерии многие из ее элементов применяются уже давно, и не только в «Коалиции». Кроме того, новая российская САУ легче: ее вес 48 тонн, а самоходка PzH2000 тянет на все 55.

Машины на базе «Мста-С» и модификации

Модификаций артиллерийской установки не так много. САУ 2С33 «Мста-СМ», самая удачная из них. Эту машину разрабатывали так, чтобы она соответствовала и превосходила стандарты западных образцов. В системе усовершенствовано управление наведения.

Но помимо этой модификации есть несколько экземпляров, которые так и остались на испытательной стадии, хотя имели неплохие перспективы, чтобы быть запущенными в серийное производство:

  1. «Мста-К» 2С21 колесный вариант. В данном случае ограничились опытным образцом. Но у него было много недостатков. Работы приостановили, и самоходке на колесном ходу не суждено было поступить в армию. Хотя перспектива у такого типа самоходок есть, так как повышается маневренность этой тяжелой артсистемы.
  2. 1К17 «Сжатие». В 1992 году создан один опытный вариант, на базе САУ 2С19. Но развал Советского Союза не позволил наладить производство этой уникальной установки, призванной выводить из строя оптико-электронные системы наведения военной техники противника.

И тот и другой вариант САУ не получили развития, хотя и имели хорошие перспективы. В Российской армии в настоящее время используется модернизированная установка САУ 2С19М2.

Тактико-технические характеристики САУ Мста-С:

Год принятия на вооружение…………………………..1989Год начала выпуска………………………………….. 1989Масса, т………………………………………42.0 ±2.5%Экипаж, чел……………………………………………5при подаче боеприпасов с грунта………………………….7Длина с пушкой вперед, мм………………………….11917Ширина по гусеницам, мм…………………………….. 3380Ширина по бортовым экранам, мм……………………… 3584Высота по крыше башни, мм…………………………… 2985Высота линии стрельбы, мм…………………………… 2270Колея, мм…………………………………………. 2800Длина опорной поверхности, мм………………………. 4704Ширина трака, мм…………………………………….. 580Клиренс, мм…………………………………………. 435Диаметр опорного катка, мм……………………………. 670Дополнительное вооружение…………………….5 автоматов АКС-74 в боеукладкеБоекомплект:152-мм выстрелов……………………………………. 50112,7-мм патронов…………………………………….300Углы наведения орудия, град.:по вертикали………………………………….от -3 до +65по горизонтали…………………………………….. 360

На выставке

Образец можно увидеть, потрогать и сфотографировать в городе Санкт-Петербурге, если посетить Военно-исторический музей артиллерии, инженерных войск и войск связи Министерства обороны Российской Федерации, который располагается в Александровском парке у Кронверкского канала. Музей открыт для посетителей с 11 до 18 часов.

В Екатеринбурге находится образец САУ в музее «Уралтрансмаш», а также на постаменте у Дома Офицеров.

Город Стерлитамак сохранил память о серийном производстве гаубиц, оставив одну из них в городском Парке Победы.

Музейный комплекс УГМК в городе Верхняя Пышма располагает экспонатом САУ на экспозиции артиллерийских систем.

В Музее отечественной военной истории в деревне Падиково Московской области желающие могут сфотографироваться с 2С19.

Иное оборудование САУ

Каждая дополнительно установленная система самоходной артиллерийской установки имеет объективно обусловленное предназначение. Например, на борту должно быть противопожарное оборудование, способное в автоматическом режиме обеспечить слежение за критической температурой. Должный уровень противопожарной защиты обеспечивает установка 3ЭЦ11-2, гарантирующая трехкратную ликвидацию пожара САУ.

Учитывая специфику данной боевой техники, а именно наличие задымленности после выстрелов для экипажа, потенциально существует опасность отравления угарным газом. При этом следует также принять к сведению необходимую изолированность экипажа в условиях возможного применения ядерного оружия. Для устранения данных рисков САУ МСТА-С оборудована фильтровентиляционной системой, состоящей из двух установок, каждая из которых самодостаточна.

Кроме того, очевидно, что общение экипажа в процессе боевой работы должно происходить во время стрельбы. Поэтому без внутренней телефонной связи, обеспечивающей слышимость и, соответственно, координацию действий командира, наводчика, заряжающих и т.д. элементарная слышимость вообще невозможна. Такой изолированной от внешнего шума внутренней системы связи не имеет даже танк. МСТА-С оснащена бортовой телефонной станцией 1В116, обеспечивающей внутренние переговоры и рассчитанной на семь человек. Как видим, возможностью внутренней коммуникации, кроме пяти штатных членов, наделены еще двое временно находящихся вместе с экипажем человек.

Управление и координация с другой взаимодействующей с САУ техникой и подразделениями обеспечивается с помощью бортовой радиостанции Р-173, работающей в УКВ-диапазоне и обеспечивающей устойчивую связь в радиусе 20 км.

Пулеметно-зенитная установка

Не только гаубицей определяются боевые возможности орудия. На башне ее также оборудована управляемая дистанционно зенитно-пулеметная установка «Утес» НСВТ-12,7мм, обладающая впечатляющей скорострельностью от 700 до 800 выстрелов в минуту и приличной прицельной дальностью 2,0 км. Пулемет находится на командирской башенке и имеет углы наведения от -3 0 до 70 0 . Он эффективно противодействует вертолетам и низколетящим самолетам, легкобронированным целям благодаря прицелу ПЗУ-5 или ПЗУ-7. Таким образом, артиллерия МСТА-С является защищенной от внезапного нападения противника на «вторую линию», где она находится. Если же в результате такого нападения будет выведен из строя основной мотор, то САУ благодаря «резервному варианту» – газовой турбине АД – 18Д с ресурсом работы 8 часов передислоцируется в безопасное для экипажа место, пригодное для ремонта.

Поводя итоги

Если просмотреть весь путь развития самоходной установки САУ 2С19 и ее модификаций, можно прийти к тому, что меняются тактика и стратегия боя. Большое значение начинают иметь различные современные автоматизированные системы управления огнем.

Автоматика позволяет за несколько секунд определять места ведения огня противником, оценить их угрозу и расставить приоритеты при их уничтожении. Самоходные артиллерийские установки – это оружие на перспективу и у них есть все возможности еще долгое время быть нужными.

Только в 70-х гг. появилась достойная замена САУ, выпущенным еще во время Великой Отечественной войны. После серийного выпуска так называемой «цветочной серии» самоходок Главное ракетно-артиллерийское управление поставило перед разработчиками новые требования согласно которым новая боевая машина должна была нести 152-мм гаубицу. При этом предполагалась, что артиллерийская часть станет универсальной, чтобы ее можно было использовать как на самоходках, так и на буксируемых установках.
