Самолёт-разведчик Р-5 – забытое детище Поликарпова

АВИАЦИОННЫЙ КОНСТРУКТОР НИКОЛАЙ НИКОЛАЕВИЧ ПОЛИКАРПОВ

Имя конструктора Николая Николаевича Поликарпова в памяти потомков остается неразрывно связанным с лучшими достижениями российской и советской авиации. Это имя честного и достойного гражданина своего Отечества, грамотного и талантливого инженера, настойчивого и последовательного в главном деле своей жизни – авиастроении. Родом Николай Поликарпов с Орловщины – он появился на свет 10 июня (28 мая по старому стилю) 1892 г. в селе Георгиевском Ливенского уезда Орловской губернии. До его рождения много поколений Поликарповых посвятили свою жизнь русской православной церкви, поэтому юному Николаю, вероятнее всего, предстояло продолжить семейную традицию и стать священнослужителем. И тем не менее после окончания в 1907 г. духовной семинарии в Ливнах и нескольких лет обучения в Орловской семинарии Николай Поликарпов решил получить высшее техническое образование в Петербургском политехническом институте. На механическое отделение этого института он поступил в 1911 г., а закончил обучение в 1916-м.

Система преподавания тех лет подразумевала получение глубоких фундаментальных научных знаний и универсальных практических навыков, позволяющих новоявленным инженерам подвизаться во многих направлениях науки и техники. Уже на третьем году обучения Николай Поликарпов специализируется на изучении двигателей внутреннего сгорания, паровых турбинах, системах отопления и вентиляции. Полученные знания позволили ему впоследствии наиболее профессионально разбираться в силовых установках двигателей всех типов, устанавливаемых на самолетах.

Интерес к авиации проявился у Поликарпова в начале 1910-х г., в период совершения первых полетов русских самолетов. В 1914 г. он, параллельно с обучением в институте, поступает на курсы авиации и воздухоплавания, организованные в Петрограде. Поэтому немудрено, что после защиты диплома, зимой 1916 г., двадцатипятилетний Николай Поликарпов направляется для работы на Русско-Балтийский вагоностроительный завод (РБВЗ), где в то время строились четырехмоторные бомбардировщики “Илья Муромец” конструкции Игоря Сикорского. Назначенный заведующим производством, он по собственным словам, “буквально не выходил с завода… с жадностью изучал объект постройки, опытные работы и старался всячески продвинуть дело”. Так у него нарабатывался опыт практической деятельности, столь пригодившийся впоследствии.

Конструкция

Тип — одностоечный расчалочный двухместный полутораплан.
Конструкция деревянная из сосны и фанеры, сталь — в узлах мягкая, марки М с широким применением сварки. Двигатель на опытном экземпляре был БМВ-VI в 500/680 л. с., в серии — советские версии того же двигателя, М-17б в 500/680 л. с., а с 1934 г. — М-17ф в 500/730 л. с.

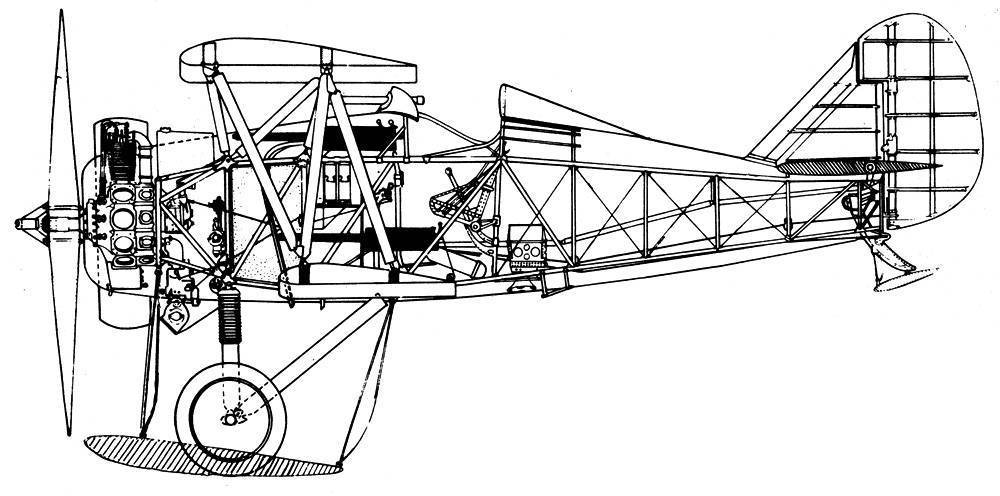

Фюзеляж самолёта – четырёхгранного сечения с округлённой верхней гранью. Каркас состоял из четырёх лонжеронов и 12 рам-шпангоутов, верхних рам жёсткости, полов кабин, стрингеров и отдельных раскосов.
Обшивка фюзеляжа — фанера от 3 до 2 мм. Сборка — на казеиновом клее, железных оцинкованных шурупах и гвоздях.
Моторама — ферма из дюралюминиевых коробчатых брусьев, соединённых дугообразной клёпаной рамой, и из 12 стальных и дюралюминиевых стержней — труб с наконечниками, частично регулируемых по длине.

Крылья — нормальной двухлонжеронной конструкции. Профили крыльев — 10%-ной толщины, с прямой нижней стороной. Лонжероны — коробчатые шириной 80 мм (в переднем лонжероне нижнего крыла 55 мм) при толщине полок в пролётах 30 мм, стенки — из 5-мм фанеры, направленной слоями под углом 45°. Нервюры — из сосновых реек и фанерных стенок с продолговатыми отверстиями облегчения, через которые проходили ленты-расчалки в крыльях (одиночные кресты). Стойки коробки крыльев — дюралюминиевые трубы каплевидного сечения с регулируемыми вильчатыми наконечниками. Расчалки— профилированные ленты с наконечниками, несущие — парные (диаметром 12 мм), обратные—одиночные (диаметром 11 мм), под центропланом — диаметром 10 и 7 мм.

Хвостовое оперение — обычной деревянной конструкции, все ободы крыльев и рулей — дюралюминиевые. Управление — тросовое, двойное — от лётчика и наблюдателя, управление элеронами — дифференциальное, отклонение их вверх — на 32°, вниз — 10° 3′

Шасси М-образной схемы с резиновой пластинчатой амортизацией. Колёса — первоначально спицевые, с 1933 г. — дисковые тормозные с размерами пневматиков 900×200 мм.
Баки — из оцинкованного железа, трубопроводы — медные, радиатор — сотовый выдвижной из латунных тонкостенных трубок фасонного сечения. Управление им — от штурвальчика с цепью Галля.

Масса конструкции серийного самолёта Р-5 была в серии стабильной и равнялась 1969 кг, масса пустого самолёта с несъёмным оборудованием — 2169 кг, полётная масса как армейского разведчика — 2955 кг, как лёгкого бомбардировщика — 3247—3347 кг, предельная масса — 3800 кг.

Центровка самолёта: пустого — 24,5 % САХ, в полёте в варианте разведчика — 33,7 % САХ, бомбардировщика — 33,5— 35,8 % САХ, по мере выработки бензина она могла доходить до 40 % САХ.

Модификации

В экспозиции музея ВВС (Монино)

  • Р-5Ш — штурмовик, вооружение 8х7,62-мм пулемётов ПВ-1 под нижним крылом, 500 кг бомб
  • Р-5а, Р-5 поплавковый, МР-5, самолёт № 10 — морской разведчик — с деревянными поплавками (конструкция поплавков — по типу авиалодки Ш-2, наружная поверхность была оклеена полотном на аэролаке). В самолёте был вдвое увеличен воздушный киль и сделано было устройство для запуска двигателя на воде — ручка в борту с приводом для проворачивания вала. Никаких Специальных усилений в конструкции не было. Масса пустого самолёта получилась на 389 кг больше, чем на колёсах. Для одномоторного поплавкового самолёта того времени его лётные качества были достаточно хороши.
  • Р-5Т (торпедоносец) — отличался от Р-5 схемой шасси и увеличенным вертикальным оперением (как в поплавковом варианте). Конструктивную разработку выполнил В. В. Никитин, расчёты прочности — С. Н. Шишкин, вариант торпедоносца был принят в производство по предложению А. И. Гребенёва на государственном авиационном заводе № 1 в 1933 г. Самолёт предназначался для сбрасывания торпеды или большой бомбы, был одноместным, шасси было переделано так, чтобы освобождалась вся нижняя поверхность фюзеляжа. Самолёт строился серийно в количестве 50 экземпляров, сданных в 1935 г. Применялся в 1935—1938 гг. на Дальнем Востоке в морской авиации.
  • АРК-5 — 3-местная «арктическая» модификация с закрытой кабиной, обогревом и подкрыльевыми контейнерами.
  • П-5 — гражданский пассажирский вариант.
  • Па-5 — модификация с двумя поплавками.
  • ПР-5 на полярной станции.

    П-5Л — «лимузин» с двухместной пассажирской кабиной.

  • ПР-5 — модификация 1934 года с деревянным монококовым фюзеляжем обтекаемой формы, предназначенная для перевозки 4 пассажиров. С 1936 года было выпущено 200 машин такой модификации.
  • Р-5д — «рекордная» модель для достижения максимальной дальности был снабжён наружными округлыми бензобаками снизу и с боков фюзеляжа.
  • ССС — (скоростной, скороподъёмный, скорострельный) — модернизация с улучшением аэродинамики, установкой более мощного двигателя М-17-ф и более мощного вооружения. Вооружение: 2 ШКАС (ранние модели 1 ШКАС + 1 ПВ) в штурмовом варианте дополнительно устанавливали 4 ШКАС под нижним крылом. Скорость по сравнению с Р-5 возросла на 25-30 км/ч, а потолок — на 2000 м. Строился в большой серии до начала выпуска Р-Z.
  • Р-5 с V-образным оперением (тип «бабочка», оперение Рудлицкого) — опытный — был в 2-х экземплярах — испытывался в 1935 с целью устранения «мёртвого сектора» задней турели. На втором экземпляре построенного по инициативе техника-изобретателя Филатова ОКУ государственного авиационного завода № 1 погиб лётчик-испытатель Гродзь и сам изобретатель — оперение полностью разрушилось в полёте.
  • Р-5 (ЭД-1) — Р-5 с авиадизелем ЮМО-4 — экспериментальный с немецким дизелем ЮМО-4 в 600 л. с. Винт четырёхлопастный. Было выполнено более 200 полётов с целью исследования двигателя который предполагалось поставить на военный вариант самолёта РД.
  • Р-5 с убираемым шасси (проект 1935 года) — шасси по типу ДИ-6, был построен макет, но самолёт уже явно устарел и разработку прекратили.
  • Р-Z — вариант Р-5 с облегчением конструкции и установкой нового двигателя М-34Н (затем М-34НВ).

Боевые действия

Р-1 во время конфликта на КВЖД (1929)

  •  — . Самолёты пилотировались советскими лётчиками.
  •  — Гражданская война в Китае. Закупленные в СССР самолёты использовались Гоминьданом. Самолёты пилотировались советскими лётчиками.
  •  — Персия. Закупленные в СССР самолёты использовались персидским правительством Реза-шаха против национально-освободительного движения в Иранском Азербайджане, а позднее — при подавлении восстаний курдских, луристанских и прочих племён.
  •  — операция по усмирению антисоветского восстания в Чечено-Ингушской АО.
  •  — гражданская война в Афганистане. Самолёты, закупленные в начале 1920-х годов, использовались афганскими пилотами.
  •  — Конфликт на КВЖД. Использовался советской стороной в качестве бомбардировщика, штурмовика, разведчика, связного.
  •  — Использовался в подавлении Хубсугульского восстания 1929—1932 г. в Западной Монголии советскими и монгольcкими ВВС.

Самолет-разведчик Р-5

Его появление не предварялось какими-то значительными теоретическими изысканиями либо сомнениями. Основной задачей при создании Р-5 стал выбор оптимальных размеров и летных характеристик в соответствии с располагаемыми возможностями. Необходимость появления самолета с более высокими боевыми и летными данными, чем серийно выпускаемый Р-1, во второй половине 1920-х годов понималась очевидной. Класс одномоторного разведчика, способного выполнять функции легкого бомбардировщика и штурмовика, был в тот период наиболее распространенным; самолеты этого типа являлись основой как советских, так и зарубежных ВВС. В 1929 г. разведчики составляли 82%, от общего числа самолетов в советской боевой авиации. Новый разведчик, получивший обозначение Р-5, появился на аэродромах уже в начале 30-х годов, когда это соотношение начало изменяться в пользу специализированных военных аппаратов. Поэтому Р-5 стал многоцелевой рабочей машиной авиации, выполняя функции боевого, транспортного, пассажирского самолета.

Летать на нем считалось несложно – пилоты утверждали, что пилотировать Р-5 было настолько же просто, насколько сложно было управлять его предшественником Р-1. Все, кто на нем летал, вспоминали Р-5 как надежного, прочного и неприхотливого друга.

До 1937 г. в русских лесах нашлось достаточно дерева, чтобы построить около 6000 таких самолетов. Все эти тысячи достойно исполнили роль, отведенную им 8 истории – перевозили, спасали и разведывали. Пришлось Р-5 и повоевать – в Китае, Испании, Монголии. В период Великой Отечественной войны 1941-45 гг. самолет использовался как ночной бомбардировщик, связной и транспортный. После войны Р-5 встречался редко, к концу сороковых годов он стал экзотикой даже на окраинах Советского Союза. В настоящее время один восстановленный экземпляр знаменитого разведчика имеется в экспозиции музея ВВС в Монино под Москвой.

Самолет Р-5 – видео

https://youtube.com/watch?v=XvtxTZ8wVQA

За основу самолета был взят им же разработанный разведчик Р-4, но несколько измененный и усиленный в результате установки более мощного двигателя. После поступления в ОСС ЦКБ в апреле 1927 г. технических требований к машине официально началась разработка проекта, получившего обозначение Р-5.

Уже 4 мая эскизный проект был представлен в Технический совет Авиатреста. Предварительный проект был утвержден в начале 1928 г. Относительно медленная разработка проекта связана с тем, что только в сентябре 1927 г. начались стендовые испытания двигателя М-13. Когда стало ясно, что двигатель требует длительной доводки, было решено установить на самолет двигатель М-17 (лицензированный германский двигатель БМВ-VI). В конце августа 1928 г. первый экземпляр самолета был построен. Он представлял собой двухместный одностоечный полутораплан, в основном деревянной конструкции с полотняной обшивкой.

В начале сентября летчик-испытатель М.М. Громов впервые поднял Р-5 в воздух. В октябре самолет был передан в НИИ ВВС на госиспытания. Испытания закончились беспосадочным перелетом из Москвы в Севастополь 21 июля 1929 г. Положительная оценка самолета руководством ВВС позволила решить вопрос о запуске его в серию на заводе № 1. За год завод внес в конструкцию самолета около 3000 изменений, связанных в основном с упрощением технологии производства. Пока производство лицензированных двигателей М-17 не развернулось в полную мощь, серийные машины оснащались немецкими БМВ-VI. Вооружение состояло из синхронного пулемета ПВ-1 и спарки пулеметов ДА в задней кабине. Пик производства приходится на 1933 г. Было выпущено 1572 машины, а всего завод выпустил 4233 экземпляра.

На базе Р-5 было построено несколько удачных модификаций. Самолет со снятым вооружением под обозначением П-5 эксплуатировался на линиях гражданской авиации. При спасении экипажа парохода «Челюскин» большую часть людей вывезли на Р-5. Летчики проявили изобретательность, ухитряясь на двухместном самолете перевозить за один рейс до шести человек. Серийно строился морской вариант самолета Р-5а с поплавками. Также серийно строился вариант ПР-5 с размещением четырех человек в расширенном фюзеляже.

Были разработаны и запущены в серию варианты Р-5 с различным вооружением — ССС и P-Z. Конструктором П.И. Гроховским была разработана десантная кассета на восемь человек, устанавливаемая под нижним крылом. В 1933 г. на самолете Р-5 проводились опытные испытания по дозаправке самолетов в воздухе. В полете Р-5 летел впереди и выше ТБ-3 и выпускал заливной шланг длиной 35 м. Стрелки ТБ-3 ловили конец и направляли его в горловину, после чего осуществлялась заправка. 400 кг горючего переливались за 15 мин. В те годы практического использования заправка в воздухе не получила.

Самолеты Р-5 участвовали в боевых действиях в Китае, Испании, в войне с Финляндией. В Великой Отечественной войне самолеты Р-5 в основном применялись в бомбардировочном варианте, а также для доставки боеприпасов, продовольствия, эвакуации раненых. Ввиду больших потерь они перешли к выполнению боевых задач в ночное время. С середины 1943 г. Р-5 стали сниматься с вооружения, однако продолжали применяться в тыловых и учебных частях ВВС. Гражданские варианты самолета Р-5 эксплуатировались вплоть до 1947 г.

История

Самолёт Р-5 был создан в ОКБ Поликарпова в 1928 году и в том же году поступил на лётные испытания.

Самолёт имеет схему полутораплана (нижнее крыло значительно меньше верхнего). При тогдашнем уровне технологий биплан имел множество стоек и расчалок, что снижало скорость, а более прогрессивный моноплан давал высокую посадочную скорость, что повышало требования к аэродрому. Поэтому Поликарпов выбрал нечто среднее, подняв крейсерскую скорость по сравнению с У-2, но не ухудшив посадочных характеристик.

Серийно выпускался с по 1936 год на Авиационном заводе № 31 в Таганроге.

В сентябре 1930 года звено Р-5 успешно выполнило перелёт в 10 500 км по маршруту Москва — Анкара — Тбилиси — Тегеран — Термез — Кабул — Ташкент — Оренбург — Москва. После этого Р-5 занял первое место на международном конкурсе разведывательных самолётов для иранской авиации, который проводило правительство Ирана, опередив самолёты Англии, Франции и Голландии.

В 1933—1934 гг. три Р-5 участвовали в спасении экипажа ледокола «Челюскин». Именно они увезли основную массу людей.

Самолёт имел множество вариантов. Принимал участие во всех вооружённых операциях РККА 1930-х и начала 1940-х годов.
На фронтах Великой Отечественной войны эксплуатировался в качестве связного и лёгкого транспортного до 1944 года. Поставлялся в Республиканскую Испанию, Иран, Турцию и Монголию. В ВВС республиканской Испании получил наименование «Rasante» — «Бреющий (полёт)», но применялся без особого успеха, из-за низкой скорости..

Рациональная конструкция с большим запасом прочности обеспечила самолёту сравнительно длительную жизнь — вплоть до конца 1940-х годов он использовался в геологии, картографии, как курьерский и санитарный самолёт.

Почта СССР в 1977 году выпустила почтовую марку с изображением самолёта Р-5.

Предистория

Первым самолетом, принятым к массовой постройке в послереволюционной России, стал разведчик Р-1, скопированный с трофейного английского DH-9. Начиная с 1924 г., в возрождаемой авиапромышленности идут работы по модернизации Р-1 с последующей заменой его отечественными конструкциями. Над решением этой задачи работали две организации: московский авиазавод №1 (бывший Дуке) и Центральный Аэрогидродинамический институт (ЦАГИ). В конструкторском бюро авиазавода № 1 были разработаны новые разведчики Р-II А.А.Крылова и Р-III М.М.Шишмарева. Эти аппараты преимуществ перед Р-1 не показали, поэтому развития не получили. Разведчик Р-З(АНТ-З), спроектированный и построенный в ЦАГИ, также не превосходил Р-1 по своим летным данным. Однако, будучи сделанным из металла, представлял собой неплохой образец для отработки технологии производства цельнометаллических машин. Благодаря этому обстоятельству, начиная с 1927 года, Р-3 строился в небольших количествах серийно на авиазаводе в Филях.

В 1926 году предпринималась попытка коренной модернизации Р-1. Несколько изменили обводы крыльев и оперения, повысили прочность отдельных участков планера, провели мероприятия, улучшающие техническое обслуживание, управление самолетом сделали более мягким. Самолет получил обозначение Р-4, однако, внесенные новшества перетяжелили аппарат, и на вооружение он не принимался.

В том же 1926 г. организационные изменения коснулись самой структуры советского самолетостроения. Создание в 1925 г. Государственного треста авиапромышленности (Авиатреста), призванного к консолидации отрасли, принесло свои плоды. В сентябре 1926 года последовала организация Центрального конструкторского бюро (ЦКБ) Авиатреста, включившего в себя опытные отделы: сухопутного и морского самолетостроения. Заведующим первым отделом назначили Николая Поликарпова, вторым – Дмитрия Григоровича. В конце 1926 года отдел сухопутного самолетостроения (ОСС) получил задание Авиатреста спроектировать новый армейский самолет-разведчик, который должен был называться Р-5.

1. Разведчик Р-1 с двигателем М-5 постройки ГАЗ №1.

2. Опытный разведчик Р-II с двигателем Майбах конструкции А.А.Крылова.

3. Опытный разведчик Р-III с двигателем М-5 конструкции М.М.Шишмарева.

История

Идея разработки новой машины на основе D.H.9A возникла по инициативе конструкторского отдела ГАЗ № 1, начальником которого был Н. Н. Поликарпов. В феврале 1923 года техническим директором ГАЗ No.1 и, соответственно, начальником КО назначили Д. П. Григоровича, который находился в этом качестве вплоть до августа 1924 г. Затем последовало возвращение Поликарпова. Таким образом, оба конструктора причастны к созданию самолёта, получившего впоследствии обозначение Р-1. Необходимость доработки D.H.9A приведена в следующем пояснении Поликарпова к проекту: «Самолет создан в спешке военного времени, имеет многочисленные конструктивные недостатки, строился из английских материалов и не подходит для постройки на русских заводах». Под «английскими материалами» прежде всего понимался спрус — американская приморская ель, отличавшаяся наилучшими показателями прочности и отсутствием сучков. Несмотря на все достоинства этой древесины, импортировать её в Россию представлялось нецелесообразным. Поэтому конструкцию Р-1 пересчитали под сибирскую сосну. Этот процесс, изменение чертежей и технологии продолжались в течение нескольких лет, что, однако, мало изменило внешний облик самолёта. В процессе пересмотра и перерасчета конструкции самолёта были перепроектированы фюзеляж, коробка крыльев, узлы крепления нижних крыльев, пол кабин, моторама, изменён профиль крыла. Технология производства была изменена под возможности ГАЗ № 1. В целом новый самолёт, сохраняя общие очертания DH-9A, имел на 30 % меньше деталей, на 30-35 % меньшую трудоемкость изготовления. Масса самолёта стала на 20 кг меньше массы исходного DН-9А, а полезная нагрузка возросла на 90 кг.

С самолёта Р-1 выросла авиапромышленность СССР. Вплоть до 1930 года Р-1 являлся самым массовым самолётом, выпускаемым в СССР, несмотря на свои заурядные данные. Строился в Таганроге на Авиационном заводе № 31 до 1931 года. Было построено более 1000 самолётов.

В августе-сентябре 1925 года пара самолётов Р-1, пилотируемых М. М. Громовым и М. А. Волковойновым, совершила перелёт Москва-Пекин-Токио. Первые серийные советские моторы М-5 Обуховского завода в Ленинграде, скопированные с американских авиадвигателей Liberty L-12, отработали свой ресурс без «сучка и задоринки». По политическим соображением, в прессе того времени был освещён только перелёт Москва-Пекин.

Использовался более 10 лет для разведки и корректировки огня артиллерии, в качестве лёгкого бомбардировщика и штурмовика, для подготовки гражданских и военных лётчиков, морского патрулирования, связи, буксировки мишеней, доставки почты, а также в экспериментальных целях.

С середины 1920-х годов стал поставляться в Персию, Афганистан и Монголию.

Основные модификации самолета Р-5

Р-5 опытный, 1938 г. На опытном экземпляре устанавливался двигатель БМВ-VI мощностью 680 л.с.

Р-5 серийный. С 1931 года самолет стоился большими сериями на заводе №1. Устанавливался двигатель М-17Б (680 л.с.), в 1934 году он был заменен на М-17Ф (715 л.с.). Конструкция Р-5 имела большой ресурс, обладала достаточной прочностью, отличалась продуманностью и добротностью выполнения. Самолет широко применялся в ВВС и народном хозяйстве СССР.

Р-5Ш – штурмовик (1931 год). Отличался мощным вооружением: устанавливались четыре пулемета ПВ-1 (по два на каждом нижнем крыле в обтекателях), один синхронный ПВ-1 и два спаренных ДА на турели. Бомбовая нагрузка – до 500 кг. Впоследствии крыльевые ПВ были заменены на восемь ШКАС (по четыре на крыло). Строился серийно, выпущено несколько сотен экземпляров. Применялся в военных действиях в Испании и на Дальнем Востоке.

Р-5а (МР-5) – морской разведчик (1931 год). Двухпоплавковый вариант Р-5, без специального усиления конструкции, с увеличенным вдвое воздушным килем и устройством запуска двигателя на воде. Поплавки деревянные, по образцу летающей лодки Ш-2.

Р-5Т – торпедоносец (1933 год). Самолет переделан в одноместный, с увеличенным вертикальным оперением (аналогично поплавковому). Шасси изменено для подвешивания торпеды или бомбы крупного калибра. В 1935 году построена серия в 50 машин, которые применялись в морской авиации на Дальнем Востоке до 1938 года.

Р-5ССС (скоростной, скороподъемный, скорострельный) – вариант Р-5, модернизированный с целью улучшения летных качеств и усиления вооружения. Были установлены форсированный мотор М-17Ф и обтекатели на колеса. Пулеметы ПВ-1 заменены на ШКАС. В варианте штурмовика на нижних крыльях устанавливались четыре пулемета дополнительно. Строился серийно. Использовался как разведчик, легкий бомбардировщик, штурмовик, в Аэрофлоте – для перевозки почты и грузов. Скорость – 249 км/ч.

Р-5 «Лимузин»

Р-Z. В 1935 году по инициативе группы инженеров завода, выпускавшего серийно Р-5, на его основе был спроектирован и построен новый разведчик, которому присвоили наименование Р-Z. Отличительными особенностями самолета были меньшие размеры, закрытая кабина со сдвижным фонарем и экранированная турель в общем обтекателе. Устанавливался двигатель М-34Н (850 л.с.). Летно-технические данные улучшились, однако техника пилотирования стала более сложной, скорость – 316 км/ч. Р-Z строился крупными сериями с 1935 года. Он стал последним серийным разведчиком-бипланом в Советском Союзе. Весной 1937 года выпуск его был прекращен.

Р-5 («лимузин») (переделка 1931 года, малая серия 1933 года, экземпляр 1935 года и два АРК-5) – почтово-пассажирские варианты, строившиеся для Гражданского воздушного флота. Они отличались общим целлулоидным фонарем, закрывавшим кабины пилота и двухместную пассажирскую, оборудованную 2-3 креслами.

П-5 и П-5а (почтовый – пятый). По мере снятия с вооружения Р-5 передавались в гражданскую авиацию. Пространство за и под второй кабиной оборудовалось под отсеки для грузов общей массой до 400 кг. С лета 1930 года на самолетах П-5 в крупнейшие города доставляли часть тиража газеты «Правда» в день ее выхода в Москве, а с 1931 года – матрицы, с которых тиражировалась газета. В 1932-38 годах большая часть авиапочты перевозилась самолетами П-5.

ПР-5 – пассажирский Р-5. В 1935 году главный инженер мастерских ГВФ под Москвой А.Н.Рафаэлянц переконструировал П-5. Силовая установка, коробка крыльев, оперение и шасси остались неизменными. Переделке подверглась средняя часть фюзеляжа. Кабина летчика была закрытой, со сдвижным фонарем и выходом справа. Четырехместная пассажирская кабина размещалась в расширенном фюзеляже овального сечения, дверь в нее – в левом борту. Обе кабины отапливались и вентилировались. Самолет успешно прошел испытания. В 1936 году было начато его серийное производство.
В дальнейшем для сохранения центровки, верхнее крыло сместили назад на 100 мм. Самолет продолжал выпускаться под новым обозначением ПР-5бис. Всего было изготовлено около 210 экземпляров ПР-5 и ПР-5бис, которые эксплуатировались на авиалиниях до начала Великой Отечественной войны.

П-Z (пассажирский – Z) – почтово-транспортный вариант самолета Р-Z (двигатель М-34НБ), снятого с вооружения уже в 1936 году. Для нужд ГВФ было переоборудовано около двухсот машин. Этот тип самолета оказался менее надежным, чем П-5 и к концу 1938 года почти все П-Z были списаны.
