Пусковая установка МС-196

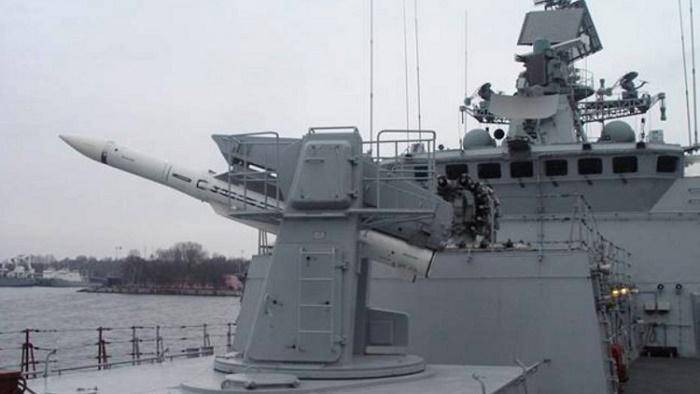

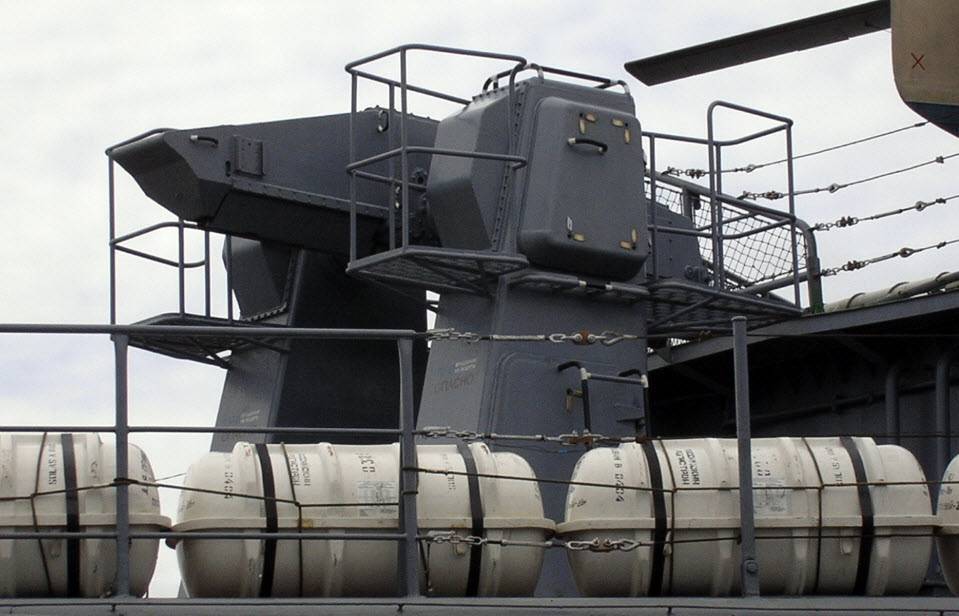

Палубная наводимая пусковая установка МС-196 (3С-90 по индексу МО) станкового типа имеет нижнюю подвеску ракеты и одну пусковую балку. Устройство хранения барабанного типа с 2 концентрическими рядами вертикально расположенных направляющих, которые предназначены для фиксации 24 ракет. Скорость схода ракет с одной пусковой установки – 12 с. Вес ПУ без ракет составляет 30 тонн. Глубина погреба – 7,42 м, площадь – 5,2х5,2. Скорость схода ракет составляет 12 с.
Пусковая установка МС-196 была разработана КБ «Старт», главный конструктор, отвечающий за проект – А.И. Яскин.
Система управления
Стоит отметить, что корабельный ЗРК «Ураган» не располагает собственной радиолокационной станции обнаружения, так как, по мнению конструкторов, создание системы обнаружения, которая дублирует основную общекорабельную станцию, может привести к большим весогабаритным характеристикам комплекса и существенным трудозатратам. Поэтому данные «Ураган» получает от общекорабельной трехкоординатной РЛС обнаружения и целеуказания.
К составу системы управления комплекса относятся приборы отображения данных и управления стрельбой, система подсветки целей, цифровой вычислительный комплекс и система телевизионных визиров. Радиопрожекторы системы подсветки располагаются на надстройках корабля так, чтобы была возможность их одновременного использования в разных направлениях.
Корабельная система управления 3Р-90 работала от установленной на грот-матче радиолокационной станции общего обнаружения «Фрегат-М» (МР-700). Координаты обнаруженных воздушных целей поступали в центральный пост на устройство размножитель воздушной информации ОИ-5Ц. Прожекторы радиолокационного подсвечивания воздушных целей, 2 экстрополятора целей, прибор распределения целей, телевизоры, устройство управления огнем и прочие – вот достаточно сложная цепочка передачи первичных радиолокационных данных к ракете. Теоретически станция управления может обеспечивать сопровождение 24 воздушных целей и обстрел 19 (если на корабле есть соответствующее количество прожекторов подсветки и телеоптических визоров), но на практике такие цифры составили 12 и 6 соответственно.
На готовность комплекса из холодного состояния уходит не больше 3 минут. Во время боя комплекс может работать с централизованным управлением от общекорабельных систем управления противовоздушной обороны или в автономном режиме.
ЗРК «Ураган» обеспечивает надежную работу в любых метеоусловиях, в любое время суток и при волнение моря до пяти балов.
Описание конструкции

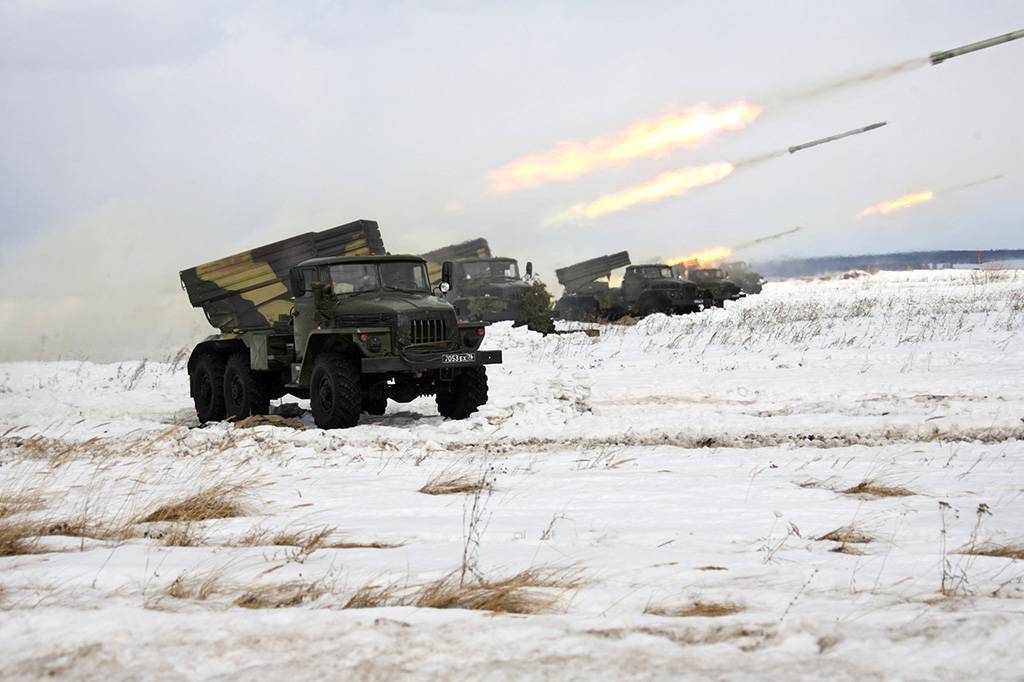

В состав РСЗО 9К51М входит новая модернизированная боевая машина БМ-21, старые и новые типы 122-мм реактивных снарядов, а также «Капустник-БМ». В кабине боевой машины размещено оборудование дистанционной установки и автоматизированная система управления огнём, разработанная во ВНИИ «Сигнал». позволяет вести огонь без топогеодезической подготовки и осуществлять наведение пакета с направляющими без выхода экипажа из кабины. На специальном видеомониторе в автоматизированном режиме отображается информация о маршруте следования и положении пакета направляющих.
Экипаж машины уменьшен с 3 до 2 человек, время развёртывания на неподготовленной боевой позиции уменьшено до 6 минут, а на подготовленной до 1 минуты.
Боевые возможности новой системы были расширены за счёт новых реактивных боеприпасов. В номенклатуру вошли кассетные снаряды с отделяемой головной частью и самоприцеливающимися кумулятивными боевыми элементами, позволяющими эффективно поражать бронированную боевую технику противника. Для обеспечения стрельбы снарядами с отделяемой головной частью боевые машины были доукомплектованы установщиками времени срабатывания взрывателя реактивных снарядов. Максимальная дальность до 100 км.
![В чем "торнадо" превосходит другие реактивные системы залпового огня [фото] / news2.ru](https://gunsfriend.ru/wp-content/uploads/b/6/9/b69cab86b9e83903d235c7cc3c5a18ea.jpg)
Применяемые боеприпасы
Помимо старых используемых боеприпасов для РСЗО БМ-21, в номенклатуру входят и новые боеприпасы с повышенной дальностью и боевым могуществом, а также специально разработанные боеприпасы для системы «Торнадо-Г», увеличивающие её максимальную дальность стрельбы до 100 км.
| Таблица ТТХ новых реактивных снарядов для систем 9К51 и 9К51М | ||||||
| Индекс | Тип боеприпаса | Тип взрывателя | Масса БЧ, кг | Масса снаряда, кг | Дальность, км | Бронепробиваемость, мм |
| 9М217 | кассетный с КОБЭ | дистанционный | 25 | 70 | до 30 | 60…70 |
| 9М218 | кассетный с КОБЭ | дистанционный | 25 | 70 | до 30 | до 100 |
| 9М521 | ОФС | 21 | 66 | до 40 | — | |
| 9М522 | ОФС | дистанционный/контактный | 25 | 70 | до 37,5 | — |
| 9М538 | ОФС | 34,5 | 70 | до 20 | — | |
| 9М539 | ОФС | дистанционный/контактный | 35 | 70 | до 20 | — |
| 9М541 | кассетный с КОБЭ | дистанционный/контактный | 33,7 | 70 | до 20 | не менее 170 |
РСЗО 9К51М Торнадо-Г – видео
https://youtube.com/watch?v=29yzH140UWE
В июле 2012 года первые РСЗО «Торнадо-Г» поступили на вооружение мотострелковых формирований в Волгограде. В 2013 году система 9К51М завершила государственные испытания и была принята на вооружение Российской Федерации.
В состав РСЗО 9К51М входит новая модернизированная боевая машина 2Б17, старые и новые типы 122-мм реактивных снарядов, а также КСАУО «Капустник-БМ». В кабине боевой машины размещено оборудование дистанционной установки и автоматизированная система управления огнём, разработанная во ВНИИ «Сигнал». АСУНО позволяет вести огонь без топогеодезической подготовки и осуществлять наведение пакета с направляющими без выхода экипажа из кабины. На специальном видеомониторе в автоматизированном режиме отображается информация о маршруте следования и положении пакета направляющих.
Экипаж машины уменьшен с 3 до 2 человек, время развёртывания на неподготовленной боевой позиции уменьшено до 6 минут, а на подготовленной до 1 минуты.
Боевая машина 2Б17 представляет собой грузовой автомобиль повышенной проходимости Урал-4320, на котором установленная платформа с подвижным пакетом направляющих в количестве 40 штук. Наведение на цель осуществляется при помощи электрогидравлических приводом. Максимальный угол возвышения пакета направляющих труб составляет 55°. Горизонтальный угол наведения составляет 102° влево от продольной оси автомобиля и 70° вправо от продольной оси автомобиля.
Направляющие для реактивных снарядов представляют собой трубы калибра 122,4 мм с винтовыми пазами для придания снарядам вращательного вдоль продольной оси движения. Это сделано с целью стабилизации реактивного снаряда в полете. После вылета из направляющей раскрываются лопастные стабилизаторы, установленные под некоторым углом, поддерживая вращение снаряда вдоль своей продольной оси.
Боевые возможности новой системы были расширены за счёт новых реактивных боеприпасов. В номенклатуру вошли кассетные снаряды с отделяемой головной частью и самоприцеливающимися кумулятивными боевыми элементами, позволяющими эффективно поражать бронированную боевую технику противника. Для обеспечения стрельбы снарядами с отделяемой головной частью боевые машины были доукомплектованы установщиками времени срабатывания взрывателя реактивных снарядов. Максимальная дальность до 100 км.
Помимо старых используемых боеприпасов для РСЗО БМ-21, в номенклатуру входят и новые боеприпасы с повышенной дальностью и боевым могуществом, а также специально разработанные боеприпасы для системы «Торнадо-Г», увеличивающие её максимальную дальность стрельбы до 100 км.

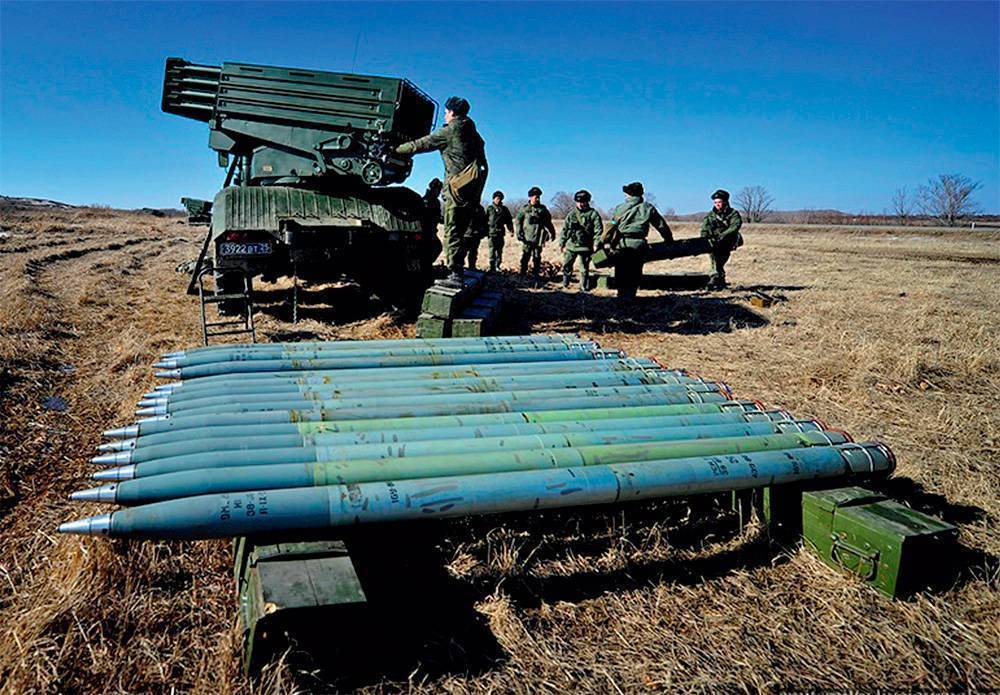

Боеприпасы 9К51М Торнадо-Г
Боевая эффективность РСЗО 9К51М Торнадо-Г существенно повышена за счет применения новых реактивных снарядов:
9М217 – реактивных снаряд с боевой частью (БЧ) массой 25 кг, заполненной кассетными боевыми элементами. БЧ снабжена дистанционным взрывателем. Масса реактивного снаряда составляет 70 кг. Дальность полета до 30 км. Бронепробиваемость – 60-70 мм гомогенной брони.
9М218 – реактивных снаряд с БЧ массой 25 кг, заполненной кассетными боевыми элементами. БЧ снабжена дистанционным взрывателем. Масса реактивного снаряда составляет 70 кг. Дальность полета до 30 км. Бронепробиваемость – до 100 мм гомогенной брони.
9М521 – осколочно-фугасный снаряд с БЧ массой 21 кг. Масса реактивного снаряда составляет 66 кг. Дальность полета до 40 км.
9М522 – осколочно-фугасный снаряд с БЧ массой 25 кг. БЧ снабжена дистанционным или контактным взрывателем. Масса реактивного снаряда составляет 70 кг. Дальность полета до 37,5 км.
Существуют варианты боевых машин РСЗО 9К51М Торнадо-Г в обозначении 2Б17-1 с АСУНО, позволяющей вести огонь с укрытий как из кабины, так и с выносного пульта, и 2Б17М с устройством кодирования передачи информации.
ЗУР 9М38
В ЗРК «Ураган» применяется универсальная ракета для ВМФ и сухопутных войск 9М38, которая была разработана на Свердловском машиностроительном КБ «Новатор». За разработку отвечал главный конструктор Л.В. Люльева. ЗУР 9М38 в сухопутных войсках входит в состав ЗРК «Бук».
Ракеты могут маневрировать с перегрузкой 20 g. Показатель максимальной скорости полета – 1200 метров в секунду. Ракеты 9М38 и ее модификации одноступенчатые с двухступенчатым твердотопливным двигателем.
Ракета оснащается полуактивной головкой самонаведения, активным радиовзрывателем, автопилотом, двухрежимным твердотопливным двигателем, осколочной боевой частью, а также газовыми приводами (работают на горячем газе) и турбогенератором. Перед пуском ЗУР системами пускозаряжающей или самоходной огневой установок формируется полетное задание. Чтобы расширить зону поражения и использовать максимальные возможности ракеты применятся дополнительная информация, передаваемая по линии радиокоррекции на борт ракеты. Для приема сигналов радиокоррекции полета в PER есть специальный канал приема/обработки получаемой информации.
Наведение ракеты на воздушную цель осуществляется по способу пропорциональной навигации по сигналам полуактивной радиолокационной головки самонаведения, которая имеет в своем составе бортовой вычислитель. На каждую цель одновременно может находиться до трех ракет.
Уничтожение цели осуществляется боевыми частями, в состав которых боевая часть осколочно-фугасного действия, активно-импульсный радиовзрыватель и система контактных датчиков. Радиус зоны поражения составляет 17 метров. Контактный подрыв боевой части применяется во время стрельбы по надводным целям.
![В чем "торнадо" превосходит другие реактивные системы залпового огня [фото] / news2.ru](https://gunsfriend.ru/wp-content/uploads/8/6/0/860dcd2077a74b62ecdcbaf9bc3b500f.jpg)
ЗУР поставляется на флот в специальном стеклопластиковом транспортном контейнере, и абсолютно готовая к боевой эксплуатации без проверок бортовой аппаратуры, а также не нуждается в регламентных работ в течение продолжительного срока эксплуатации во всех климатических зонах.
Приведем технические характеристики ЗУР
- Вес боевой части – 70 кг.
- Длина – 5550 мм,
- Масса ракеты – 690 кг.
Снаряды комплекса «Смерч»
| 300-миллиметровый реактивный снаряд 9М55К с головной частью с осколочными боевыми элементами | ||
| Предназначен для поражения живой силы и небронированной военной техники в местах их сосредоточения. | ||
| Технические характеристики | ||
| Масса, кг | 800 | |
| Длина, мм | 7600 | |
| Масса головной части, кг | 243 | |
| Длина головной части, мм | 2049 | |
| Количество боевых элементов, шт | 72 | |
| Масса боевого элемента (БЭ), кг | 1,75 | |
| Количество готовых поражающих осколков боевого элемента, шт: – массой 4,5 г – массой 0,75 г | 96 360 | |
| Время самоликвидации БЭ, с | 110 | |
| Дальность стрельбы, км: – максимальная – минимальная | 70 20 | |
| Масса контейнера с двумя снарядами, кг | 1934 | |
| 300-миллиметровый реактивный снаряд 9М55К1 с самоприцеливающимися боевыми элементами | |
| Предназначен для поражения сверху группировок бронированной военной техники и танков. | |
| Технические характеристики | |
| Масса, кг | 800 |
| Длина, мм | 7600 |
| Масса головной части, кг | 243 |
| Длина головной части, мм | 2049 |
| Количество боевых элементов, шт | 5 |
| Масса боевого элемента (БЭ), кг | 15 |
| Масса взрывчатого вещества БЭ, кг | 4,5 |
| Бронепробитие под углом 30° от нормали к броне с расстояния 100 м | 70 мм гомогенной брони |
| Дальность стрельбы, км: – максимальная – минимальная | 70 20 |
| Масса контейнера с двумя снарядами, кг | 1934 |
| 300-миллиметровый реактивный снаряд 9М55К4 с ГЧ для противотанкового минирования местности | ||
| Предназначен для оперативной дистанционной постановки противотанковых минных полей как перед подразделениями боевой техники противника, находящимися на рубеже атаки, так и в районе их сосредоточения. | ||
| Технические характеристики | ||
| Масса, кг | 800 | |
| Длина, мм | 7600 | |
| Масса головной части, кг | 243 | |
| Длина головной части, мм | 2049 | |
| Количество противотанковых мин, шт | 25 | |
| Масса мины, кг | 4,85 | |
| Габаритные размеры мины, мм | 330x84x84 | |
| Масса взрывчатого вещества, кг | 1,85 | |
| Время самоликвидации мины, час | 16-24 | |
| Дальность стрельбы, км: – максимальная – минимальная | 70 20 | |
| Масса контейнера с двумя снарядами, кг | 1934 | |
| 300-миллиметровый реактивный снаряд 9М55К5 с ГЧ с кумулятивно-осколочными боевыми элементами | |
| Предназначен для поражения открытой и укрытой живой силы и легкобронированной военной техники. | |
| Технические характеристики | |
| Масса, кг | 800 |
| Длина, мм | 7600 |
| Масса головной части, кг | 243 |
| Количество боевых элементов, шт | 646 |
| Масса боевого элемента (БЭ), кг | 0,24 |
| Дальность стрельбы, км: – максимальная – минимальная | 70 25 |
| Время самоликвидации БЭ, с | 130..260 |
| Толщина пробиваемой гомогенной брони, мм | 120 |
| 300-миллиметровый реактивный снаряд 9М55Ф с отделяемой осколочно-фугасной головной частью | |
| Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры. | |
| Технические характеристики | |
| Масса, кг | 810 |
| Длина, мм | 7600 |
| Масса головной части, кг | 258 |
| Масса взрывчатого вещества, кг | 95 |
| Масса поражающего элемента, г | 50 |
| Дальность стрельбы, км: – максимальная – минимальная | 70 25 |
| Масса контейнера с двумя снарядами, кг | 1954 |
| 300-миллиметровый реактивный снаряд 9М55С с термобарической головной частью | ||
| Предназначен для поражения живой силы, открытой и укрытой в фортификационных сооружениях открытого типа и объектах небронированной и легкобронированной военной техники. | ||
| Технические характеристики | ||
| Масса, кг | 800 | |
| Длина, мм | 7600 | |
| Масса головной части, кг | 243 | |
| Масса взрывчатой смеси, кг | 100 | |
| Время самоликвидации боевой части, с | 110..160 | |
| Дальность стрельбы, км: – максимальная – минимальная | 70 25 | |
| 300-миллиметровый реактивный снаряд 9М528 с осколочно-фугасной головной частью | |
| Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры. | |
| Технические характеристики | |
| Масса, кг | 815 |
| Длина, мм | 7600 |
| Масса головной части, кг | 243 |
| Масса взрывчатой смеси, кг | 95 |
| Масса готового поражающего элемента, г | 50 |
| Дальность стрельбы, км: – максимальная – минимальная | 90 25 |
—
—ВИДЕО
Источник информацииhttp://www.splav.org/ru/arms/smerch/index.asp
Тактико-технические характеристики РСЗО 9К58 Смерч
– Годы эксплуатации: 1987 — наши дни- Колёсная формула: 8×8 – Шасси: МАЗ-79111 (9А52), МАЗ-543М (9А52-2), КамАЗ-6350
– Расчёт БМ, чел.: 4
Габаритные размеры РСЗО 9К58 Смерч
– Длина в походном положении, мм: 12 370 (9А52), 12 100 (9А52-2)- Ширина в походном положении, мм: 3050- Высота в походном положении, мм: 3050
– Количество направляющих: 12- Максимальный угол возвышения: 55 градусов- Точность (рассеивание), м: до 0,3 %- Перевод системы из походного положения в боевое: не более 3 мин.- Время залпа: не более 40 секунд
Вес РСЗО 9К58 Смерч
– Масса без снарядов и расчета, кг: 33 700- Масса в боевом положении, кг: 43 700
Калибр РСЗО 9К58 Смерч
– 300 мм
Дальность стрельбы РСЗО 9К58 Смерч
– Дальность стрельбы минимальная: 20 км- Дальность стрельбы максимальная: 120 км
Площадь поражения РСЗО 9К58 Смерч
– 672 тыс. м²
Двигатель РСЗО 9К58 Смерч
– Тип двигателя: V-12 дизельный Д12А-525А- Мощность двигателя, л. с.: 525
Скорость РСЗО 9К58 Смерч
– Максимальная скорость по шоссе, км/ч: 60- Запас хода по шоссе, км: 900.
На вооружении
Карта операторов РСЗО БМ-30 «Смерч»
Транспортно-заряжающая машина 9Т234-2 РСЗО 9К58 Смерч
ТЗМ
- Азербайджан — 30 единиц 9А52, по состоянию на 2016 год
- Армения — 6 боевых машин 9А52, по состоянию на 2019 год
- Алжир — 18 единиц 9А52, по состоянию на 2016 год
- Белоруссия
Войска коллективной обороны — 36 единиц 9А52, по состоянию на 2016 год
:
- Венесуэла — 12 единиц 9А52, по состоянию на 2016 год
- Грузия — 3 комплекса «Смерч» поставлены с Украины
- Индия — 28 единиц 9А52, по состоянию на 2016 год
- Казахстан — 6 единиц БМ-30, по состоянию на 2016 год
- Китай — производит копию РСЗО на своём шасси. Информация на 2007 год.
- Кувейт — 27 единиц 9А52, по состоянию на 2016 год
- ОАЭ — 6 единиц 9А52, по состоянию на 2016 год
- Перу — по данным ОАО «Мотовилихинские заводы» поставлено 10 РСЗО «Смерч». По другой информации 25 РСЗО поставлено в 1998 году из Республики Беларусь, (возможно реэкспорт из России)
- Россия — 100 единиц 9А52, по состоянию на 2016 год
- Сирия — некоторое количество 9А52, по состоянию на 2016 год
- Туркмения — 6 единиц 9А52, по состоянию на 2018 год
- Украина — 75 единиц 9А52, по состоянию на 2016 год
Поступление на вооружение
Зенитный ракетный комплекс «Ураган» вооружены ЭМ пр.956. Головной ЭМ пр.956 «Современный» был заложен в 1976 году, и его спустили на воду зимой 1978 года, а летом 1980 года он прошел приемные испытания на Балтике. Приемный акт был подписан 25 декабря 1980 года.
В 1983 году ЗРК «Ураган» приняли на вооружение. К середине 1992 года в строй введено 15 ЭМ пр.956 с таким комплексом.
ЗРК устанавливается на советских эскадренных миноносцах по типу «Современный». С 1985 года по сегодняшний день было создано 16 кораблей этого класса, а также после 2000 года построены два эсминца для МВФ Китая.
На ЭМ пр.956 установлены 2 пусковые установки зенитно-ракетного комплекса М-22, находящиеся в кормовой и носовой частях корабля прямо за артиллерийскими установками АК-130-МР184. Что касается боевого запаса, то он состоит из 48 ракет.
Показатель максимальной дальности поражения воздушной цели на высоте больше 1 км – 25 км на высоте 25 метров и ниже 12 км. Зона обстрела составляет 360 градусов. Максимальная скорость поражаемых воздушных целей – 830 метров в секунду. Количество одновременно обстреливаемых объектов – до 12 единиц (их количество определяется комплектацией ЗРК).
