Ракета В-757 – 17Д

Классификация модификаций ЗРК типа С–75

Станция наведения ракет СНР–75В зенитного ракетного комплекса С–75М одного из египетских зенитных ракетных дивизионов. Фото: US DEPARTMENT OF DEFENSEЭтапы модернизации ЗРК С–75МЭкраны индикаторов блока И32В (офицера наведения). ВМ, ГМ — горизонтальные и вертикальные метки. В перекрестии ГМ и ВМ — отметка от цели. На правом экране (дальность–азимут изображен растр РД–75 с отметкой от цели). В нижней части экрана изображены ИЖС — индикация ждущих стробов. Метки прибора пуска АПП–75В: rв — точка встречи, rдп — дальняя граница зоны на пассивном участке, rд — дальняя граница зоны поражения, rб — ближняя граница зоны поражения. Графика Юлии ГореловойI этап модернизации ЗРК С–75МцII этап модернизации — ЗРК С–75М2Экраны индикаторов блока И32В (офицера наведения). В передающих устройствах поднято высокое напряжение, переключатель «антенна–эквивалент» находится в положении «антенна», на экранах отображены отражения от местных предметов и водонасыщенных облаков, в перекрестии ВМ и ГМ — сигнал от цели. Графика Юлии ГореловойОбъем доработок станции наведения ракет РСН–75ВЭкраны индикаторов блока И32В (офицера наведения). Ведется обстрел цели тремя ракетами. Метки прибора пуска АПП–75В находятся в следующем положении: rв — точка встречи пересекла метку rд (дальняя граница зоны поражения), пущены три ракеты, первая ЗУР в очереди находится за 5 км от цели. Графика Юлии ГореловойIII этап модернизации — ЗРК С–75М3Аппаратура двухканального приема (шифрГШВ)Стартовая позиция египетского зенитного ракетного комплекса С–75. Пусковая установка СМ–90 с ракетой типа В–755. Фото: US DEPARTMENT OF DEFENSEСредства радиозащиты комплекса от снарядов, самонаводящихся на источник радиоизлученияВыводы по этапам модернизации222ц

Основные перспективы современного развития войск ПВО Сухопутных войск

Основными направлениями, на которые направлено развитие современных войск ПВО, являются:

Изменение и реорганизация всех структур, так или иначе связанных с ПВО. Основной задачей реорганизации является максимальное использование всех ресурсов и боевой мощи ракетного оружия, которое поступает сейчас на вооружение

Еще одна задача первостепенной важности заключается в том, чтобы наладить максимальное взаимодействие войск ПВО с другими группами войск армии РФ;
Разработка вооружения и военной техники нового поколения, которые будут в состоянии бороться не только с существующими средствами воздушного нападения, но и с последними разработками в сфере гиперзвуковых технологий;
Изменение и совершенствование системы подготовки кадров
Особое внимание следует уделить изменению программы обучения, ведь она не менялась на протяжении многих лет, хотя на вооружение давно уже приняты новые ЗРК.

В целом, современная система ПВО развивается в соответствии со словами знаменитого маршала Жукова, который говорил о том, что только мощная система войсковой ПВО способна отразить внезапные удары противника, дав тем самым возможность Вооруженным силам вступить в полномасштабный бой.

Лётно-технические характеристики

Boeing 757 — двухмоторный низкоплан с турбовентиляторными двигателями, стреловидным крылом и однокилевым оперением.

МодельBoeing 757-200Boeing 757-200FBoeing 757-300
Первый полёт 19 февраля 1982 года 2 августа 1998 года
Экипаж222
Вместимость200—228 чел.243—280 чел.
Грузовая вместимость43,3 м³239 м³67,1 м³
Пустая масса58 390 кг64 110 кг
Максимальная масса при взлёте115 900 кг123 600 кг
Запас топлива43 490 л42 680 л43 400 л
Расход топлива3300 кг/час3300 кг/час3800 кг/час
Дальность7275 км (3928 морских миль)5834 км (3150 морских миль)6421 км (3467 морских миль)
Крейсерская скорость М 0,80 (850 км/ч)
Служебный потолок12 800 м (42 000 футов)
Длина47,32 м54,47 м
Размах крыла38,05 м
Высота13,56 м
Ширина фюзеляжа3,7 м
Силовые установки2 x Rolls-Royce RB211 (179 кН), или 2 x Pratt & Whitney PW2037 (162,8 кН), или 2 x Pratt & Whitney PW2040 (178,4 кН), или 2 x Pratt & Whitney PW2043 (189,4 кН)

История создания ЗРК С-75 («Волхов», «Двина», «Десна»).

20 ноября 1953 г. вышло Постановления Совета Министров СССР (№2838/1201) «О создании передвижной системы зенитного управляемого ракетного оружия для борьбы с авиацией противника». Хотя к этому времени уже были закончены работы по созданию стационарной зенитной ракетной системы С-25, подвижной и мобильной зенитной ракетной системой СССР ещё не обладал. И создать её было необходимо в кратчайшие сроки.

От мобильной установки не требовалось надежности поражения целей системы стационарной… но и стоить она должна была на порядок меньше. На основе КБ-1 для проектирования новой ракеты было создано ОКБ-2 под руководством конструктора П.Д. Грушина. Все члены ОКБ имели опыт разработки С-25, в том числе, ряд нереализованных наработок, которые вполне могли подойти для нового проекта.

Основы стрельбы по воздушным целям

Порядок подготовки дивизиона к стрельбеКак правило, стрельбу ведут очередью ракет. Интервал между пусками ракет равен 12—15 сек при стрельбе по одиночным неманеврирующим целям и 6 сек при стрельбе по одиночным маневрирующим и групповым целям. Фото: Анатолий ШмыровЦель — постановщик активной шумовой помехи средней интенсивности по обеим плоскостям. Графика Юлии ГореловойцццццццццццЦель — постановщик пассивных помех в заднюю полусферу. Графика Юлии ГореловойОсобенности стрельбы по скоростным целям (Vц>700 м/с)Стрельба по целям, летящим на малых высотах Автоматические дрейфующие аэростаты (АДА)maxmaxБоевой расчет зрдн С–75. Постановочная фотография, поскольку командир зрдн должен во время боевой работы анализировать воздушную обстановку на ВИКО П–18. Фото: Анатолий ШмыровСтрельбой вдогонПассивный участокСтрельба в условиях радиопомехБезопасность наземных объектов при стрельбе ракетами типа 13Д, 20Д и 5Я23 достигается при правильной установке режима работы схемы обеспечения безопасности. Фото: Анатолий ШмыровСтрельба в условиях применения противорадиолокационных ракет (ПРР)

История[править]

Новая межконтинентальная баллистическая ракета была представлена в макетном исполнении 10 октября 2020 г., на параде в Пхеньяне в честь 75-й годовщины основания Трудовой партии Кореи. Эта ракета рассматривается как новая итерация Hwasong-15 и является еще одним шагом на пути к программе межконтинентальных баллистических ракет Северной Кореи. На выставке оборонных разработок “Самооборона-2021” ракета была показана как “Hwasong-17”. Первый запуск произошёл 24 марта 2022 г. Запуск, как считается, осуществляется не с колесного транспортера (который является транспортером-установщиком), а со стартового стола. В своем первом испытательном полете генеральный секретарь Трудовой партии Кореи Ким Чен Ын подчеркнул, что разработка ракеты как “символа силы чучхе и воплощения уверенности в своих силах, выполнена в качестве основного ударного и надежного средства сдерживания ядерной войны стратегических сил КНДР”.

Почему современные ПВО не сбили ракету “Точка-У”

Многих сейчас интересует вопрос, почему современные системы ПВО не всегда могут сбить достаточно старую ракету “Точка-У”. Как мы уже рассказывали, ракеты «Точка-У» могут иметь кассетную боевую часть. Это значит, что даже в случае ее поражения, она способна нанести серьезный ущерб территории, над которой была сбита. Если, к примеру, ракета сбивается над городом, это приводит к множеству жертв, так как огромное количество мелких осколков обрушиваются на землю с огромной скоростью.

Иногда же ПВО действительно не могут сбить “Точку-У”, но почему? Дело в том, что перехватить такую ракету довольно сложно. Как сообщает военный эксперт Евгений Линин изданию “МК”, максимальное расстояние, на котором ракета способна поражать цели, составляет 120 км, то есть время полета составляет всего несколько минут, чаще две минуты.

Чтобы в таких условиях системы ПВО могли сбить ракету, они должны работать постоянно и обязательно перекрывать друг друга, то есть быть эшелонированными. Если зоны прикрытия не перекрывают друг друга, между ними образуются бреши, сквозь которые могут пролетать ракеты.

Продолжительность полета ракеты «Точка-У» составляет всего несколько минут

По словам Евгения Линина, чтоб системы ПВО могли эффективно бороться с такими ракетами, они должны обладать автоматическим реагированием на пуск. К таким относится “Бук”, “Панцирь-С” и “Тор”, но только во включенном состоянии. То есть они должны работать беспрерывно. Обеспечить это условие очень сложно, так как радиолокационные станции имеют ограниченные ресурс работы.

Кроме того, постоянно включенные станции легко выявляются и служат мишенью для ракет противорадиолокационной борьбы. Такие ракеты наводятся по излучению от станции.

Американские дроны-камикадзе Switchblade практически не уязвимы для систем ПВО

Основная деятельность компании «Боинг»

На данный момент корпорация занимается проектированием и изготовлением авиационной техники для гражданских нужд и перевозки пассажиров, кроме того, активно разрабатывается военная и космическая авиационная техника. Данная компания является основным конкурентом известной во всем мире компании Airbus, которая тоже занимается гражданским авиастроением. Кроме того, компания «Боинг» проводит разработку вертолетов разного назначения и участвует в государственных космических программах.

Изготовление техники осуществляется одновременно в 67 странах нашей планеты. А свою продукцию они продают в 145 стран. Что касается партнеров и поставщиков, то «Боинг» сотрудничает более чем с 5,2 тысячами компаний со всех уголков мира. В начале 2001 года было организовано отдельное подразделение для контролирования работы в филиалах корпорации. Этот отдел проводит разработку стратегического плана дальнейшего развития компании, что позволит обойти конкурентов и достичь максимальной прибыли.

Эверетте, штат Вашингтон, СШАЗавод “Боинг” в Эверетте
Сиэтл, СШАЗавод “Боинг” в Сиэтле
Сэнт-Луис, СШАЗавод “Боинг” в Сэнт-Луисе

Корпорация «Боинг» имеет только одного глобального конкурента, которым является европейская корпорация Airbus. Данные фирмы занимают одну и ту же нишу на мировом рынке, поскольку предлагают практически аналогичную продукцию.

РЛС П-40А

Представляет собой радиолокационный дальномер, который значится в техдокументации как «Броня» 1РЛ128. Эта система ПВО направлена на выполнение таких задач:

  • выявление воздушной цели;
  • антенны выводятся к цели автоматически и вычисляют к ней высоту;
  • определяет азимут и наклонную дальность;
  • вмонтированная программа «свой-чужой» определяет госпринадлежность объекта.

РЛС П-40А

Комплексом оснащается радиотехнические соединения и формирования противо-воздушной обороны, зенитные артиллерийские и ракетные части. Конструкция «Брони» – антенно-фидерная. Местом расположения аппаратуры, комплектующих и наземного радиолокационного запросчика выступает самоходное гусеничное шасси 426У. Тут же предусмотрено место для двух газотурбинных агрегатов, которые обеспечивают питание системы.

Боевое применение ЗРК С–75

СА–75М в операции «Лайнбэкер–2»Схема маршрутов стратегической авиации ВВС США при ударах по объектам на территории ДРВНалет 19 декабря 1972 г.Схема массированного удара стратегической авиации ВВС США на объекты г. Ханой 19 декабря 1972 г.Налет 26 декабря 1972 г.Схема массированного удара стратегической авиации ВВС США на объекты г. Ханой 26 декабря 1972 г.Боевая работа ЗРВ ПВО ВНА■ Группировка ЗРВ ПВО ВНА по состоянию на 18.12.1972Примечание. В числителе — стрельбы по самолетам В–52, в знаменателе — по самолетам тактической авиацииНа стартовой позиции зрдн С–75 после бомбо–штурмового удара ВВС противника. Фото: US Department of defence

Редкое орудие большой мощности

122-мм пушка образца 1931 года (А-19) была первой мощной артиллерийской системой, разработанной советской конструкторской школой.

Сколько было выпущено таких орудий, доподлинно неизвестно — до нас дошли только три. Большая часть А-19 была потеряна в самом начале войны, оставшиеся единицы принимали участие в Курской битве.

Основными целями 122-мм пушек были скопления живой силы и техники, колонны на марше, артиллерийские батареи, полевые склады, штабы и узлы связи, хорошо укреплённые оборонительные позиции. И только в качестве исключения — тяжёлые танки. Дело в том, что А-19 отличалась низкой мобильностью и была хорошей мишенью для бронетехники.

Благодаря его трудам теперь можно скачать весь контент:

Файлы собрал в 8 архивов по 1Гбайту и разместил на Яндекс.диске для тех, кто хочет ускорить и упростить процесс скачивания с вашего сайта. Файлов получилось скачать 678 шт., и общим размером 7,4 ГБайта.

1).historykpvo.part1.rar http://yadi.sk/d/qmMfWbQ_2Rxko 2).historykpvo.part2.rar http://yadi.sk/d/ExylDYuZ2Rzsc 3).historykpvo.part3.rar http://yadi.sk/d/miUxIz6O2Rzw2 4).historykpvo.part4.rar http://yadi.sk/d/AcXU9QWk2S0Er 5).historykpvo.part5.rar http://yadi.sk/d/2n5xyPOk2S0Gr 6).historykpvo.part6.rar http://yadi.sk/d/K-VMkk9W2S1jc 7).historykpvo.part7.rar http://yadi.sk/d/WBs3d-Yd2S1kC 8).historykpvo.part8.rar http://yadi.sk/d/v2kTr83Q2S1ku       Все материалы теперь будут доступны и в пиринговой сети Direct Connect как одним файлом, так и каждым файлом по отдельности. Файлы можно найти на крупнейших хабах российского сегмента Direct Connect или через ник – SpaceLib, или через поиск файла – архива данного сайта, который содержит текстовый ключ “historykpvo”.        Т.е. подсоединяетесь например к хабу Озерки, запускаете поиск с ключом “historykpvo”, находите файл-архив сайта размером 7,4 ГБайт и качаете. В шаре в папке “хабПВО” можно скачать каждый файл по отдельности. Но это запасной вариант, кому нужны файлы сайта целиком, лучше качать 8 файлов с Яндекс-Диска.

Добавление:

Пока выкачивал сайт, появились новые материалы по “ЗРК С-125 Нева(Печора)”. Докачал и собрал в архив historykpvo-add.rar, там 149 файлов размером 1,391,713,928 байт. http://yadi.sk/d/Mh6mBhtT2_5rH

Между «Панцирем» и «Триумфом»

Мне несколько раз приходилось бывать на учениях дивизионов С-400. И как раз это помогло мне понять место новейшего комплекса в системе ПВО. На таких учениях на позиции С-400 выдвигается, как правило, вместе с ракетно-пушечным зенитным комплексом «Панцирь». Действительно, «Триумф» – это монстр, способный перехватывать и уничтожать цели на расстоянии до 400 километров. Однако на средних и ближних дистанциях эффективность работы С-400 снижается. Для него 50 километров – это стрельба в упор. А уж если цель небольшого размера, да и летит низко, гиганту справиться с ней не так легко. Да и дорого это – бить из «Триумфа» по каждому голубю.

По идее, вблизи цель должен перехватить «Панцирь», его дальность действия 20 километров. Но это уже последний рубеж обороны, пропустил – пропал. Логично подстраховать «Триумф» на средней дистанции – 50, 100 км. А вот здесь с уходом С-300 и образовался провал. И появление «Витязей» должно его ликвидировать.

РИА Новости
С-350 – это комплекс, предназначенный для прикрытия важных объектов.

– С-350 – это комплекс, предназначенный для прикрытия важных объектов, – говорит военный эксперт, главный редактор журнала «Арсенал Отечества» Виктор Мураховский. – Он размещается на определённой территории и входит в состав дежурных сил и средств ПВО. У него досягаемость по дальности порядка 120 километров. По высоте – порядка 30 километров. В классификации войск ПВО ВКС это средняя дальность. У войсковой противовоздушной обороны тоже есть комплексы ПВО средней дальности – это ЗРК «Бук». Но там другая градация, их дальность достигает 70 километров. А ПВО Воздушно-космических сил – это так называемые объектовые ПВО, здесь средняя дальность – 120 километров. Как раз кстати пришёлся «Витязь» и комплекс предыдущего поколения С-300П.

Эшелонированная защита важных объектов предполагает, что сначала воздушную цель – баллистическая, крылатая ракета или самолёт – пытаются сбить комплексы дальнего перехвата. Когда это не удаётся, подключаются эшелоны средней, а потом и малой дальности. При этом радары и ЗРК объединяются в единую систему, где цель «ведётся» и «передаётся» от эшелона к эшелону, обеспечивая гарантированный перехват и уничтожение.

Эшелонированная система не должна содержать разрывов. С появлением С-350 «Витязь» это условие вновь выполняется.

История создания ЗРК С-75 («Волхов», «Двина», «Десна»).

20 ноября 1953 г. вышло Постановления Совета Министров СССР (№2838/1201) «О создании передвижной системы зенитного управляемого ракетного оружия для борьбы с авиацией противника». Хотя к этому времени уже были закончены работы по созданию стационарной зенитной ракетной системы С-25, подвижной и мобильной зенитной ракетной системой СССР ещё не обладал. И создать её было необходимо в кратчайшие сроки.

От мобильной установки не требовалось надежности поражения целей системы стационарной… но и стоить она должна была на порядок меньше. На основе КБ-1 для проектирования новой ракеты было создано ОКБ-2 под руководством конструктора П.Д. Грушина. Все члены ОКБ имели опыт разработки С-25, в том числе, ряд нереализованных наработок, которые вполне могли подойти для нового проекта.

Проектирование станции наведения ракет осуществлял коллектив конструкторов под руководством С.П. Заворотищева и В.Д. Селезнева. Ракета, получившая обозначение В-750 («изделие 1Д») создавалась на основе нормальной аэродинамической схемы, имела две ступени — стартовую с твердотопливным двигателем и маршевую — с жидкостным, что обеспечивало высокую начальную скорость с наклонного старта. К разработке двигателя маршевой ступени привлекались специалисты НИИ-88, двигатель стартовой ступени был создан в КБ-2 завода № 81. Пусковая установка СМ-63 создавалась в ЦКБ-34 (ныне г. Санкт-Петербург) под руководством главного конструктора Б.С. Коробова. В ГСКБ (г.Москва) разрабатывалась транспортно-заряжающая машина ПР-11.

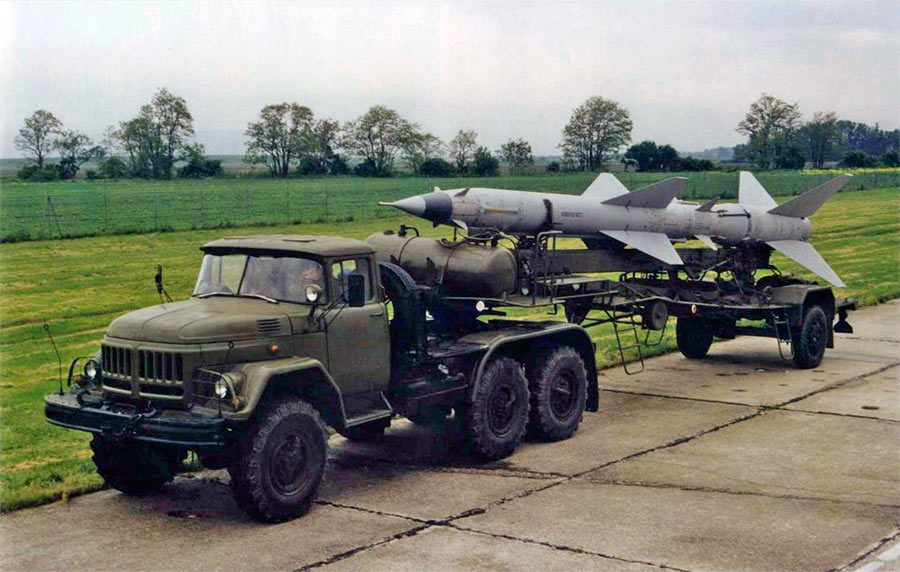

Ракета комплекса С-75 в транспортном положении

Эскизный проект ЗРК, получивший название С-75 был в основном готов к середине мая 1954 г., а к декабрю 1956 г. испытания ракеты В-750 были завершены.

Не смотря на необходимость немедленного принятии С-75 (работающего в 6-сантиметровом волновом диапазоне «Д») на вооружение, на чем настаивало руководство страны, сделать это быстро было невозможно — слишком много компонентов необходимо было рассчитать, настроить и претереть друг к другу.

Тогда было принято «временное» решение — начать производство упрощенного варианта С-75, работающего на основе электровакуумных приборов 10 см диапазона (диапазон «В») уже хорошо освоенных промышленностью.

Постановлением Совета Министров СССР от 25 августа 1956 г. (то есть до окончания испытаний ракеты) упрощенный комплекс под названием СА-75 «Двина» был запущен в производство. Испытания комплекса началиссь уже в 1957 г., были они успешными, поэтому 11 декабря 1957 г. ЗРК СА-75 «Двина» был принят на вооружение.

Ракета комплекса С-75 в боевом положении

Работы над «продвинутым» (работающего в 6 см диапазоне) вариантом С-75 тем временем продолжались, и в мае 1957 г. опытный образец ЗРК комплекса приступил к испытания. Надо сказать, что отличались СА-75 и С-75 не только длинной волны:

  • Аппаратура СА-75 размещалась в 5 тентованных грузовиков ЗИЛ-157, а у С-75, на 3-х двухосных автомобильных прицепах, приводимых в движение тем же грузовиком. Сделано это было не столько ради эргономики, сколько ради увеличения ресурса техники. Пока прицеп на боевом дежурстве стоит на открытом воздухе, автомобиль можно спокойно загнать в бокс.
  • С-75 был оснащен автоматизированным прибором пуска АПП-75, новыми пусковыми установками СМ-63-1 и СМ-63-2, спроектированным под новую ракету.
  • Новой ракетой В-750Н, а впоследствии В-750ВН («изделие 13Д»).

22 мая 1959 г. после завершения всех испытаний, обновленный комплекс был принят на вооружение СССР как С-75Н «Десна».

Впоследствии, все семейство первых советских мобильных ЗРК для краткости называли просто С-75 и добавляли собственное имя проекта (см. модификации).

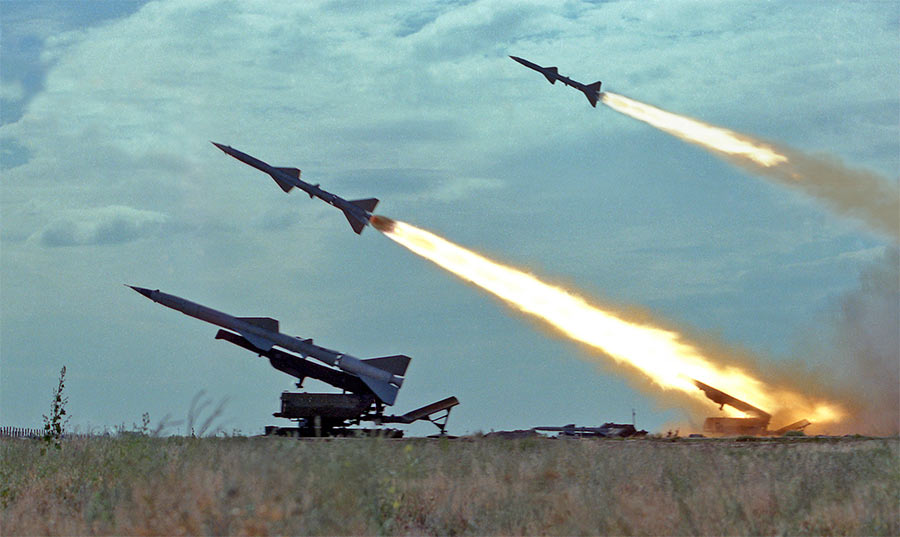

Залп ракет зенитного ракетного комплекса С-75

Запуск ракеты LauncherOne

Virgin Orbit несколько раз пыталась запустить ракету в космос с самолета, но каждый раз терпела неудачу. В 2019 году ракета не включила двигатели и просто упала на территорию Военно-воздушных сил США. Позже компания сообщила, что падение было запланировано заранее — инженеры хотели выяснить, что происходит с самолетом и ракетой после разделения.

В тот раз двигатель запустился, но из-за «непредвиденных проблем», о которых инженеры компании умолчали, LauncherOne потерпела крушение. Для компании это оказалась серьезная потеря, поскольку на второй ступени ракеты было много инструментов и датчиков, которые должны были помочь изучить ее поведение во время полета.

И вот, начало 2021 года все же принесло Virgin Orbit удачу — LauncherOne впервые увидела космос и даже вывела на орбиту полезный груз. Среди кубсатов оказались следующие спутники, предоставленные NASA и американскими университетами:

  • CACTUS-1 — для отслеживания космического мусора;
  • CAPE-3 и MiTEE — спутники учебных программ американских университетов;
  • EXOCUBE-3 — для изучения экзосферы Земли;
  • Два спутника PICS;
  • Радиометр PolarCube;
  • Q-PACE — для проведения экспериментов в условиях низкой гравитации;
  • RadFXSat-2 — для космических наблюдений;
  • TechEdSat-7 — кубсат миссии NASA.

Подготовка кубсатов к полету

Конечно, пока рано говорить о полетах человека в космос на ракетах Virgin Orbit, но и SpaceX в свое время начинала именно с запуска спутников. А теперь вовсю готовит миссию на Марс.

Распределение в России

В настоящее время структура ПВО РФ представлена 34 полками, зенитно-ракетными системами С-300, С-300ПС, С-400 и другими. Не так давно по две бригады из CD и ВВС преобразовались в полки и переделали в ПВО. Так, в состав этого войскового рода входят полки (38) и дивизионы (105).

По словам специалистов, распределение сил ПВО в России неравномерное. Самую надежную защиту имеет Москва. Вокруг этого города десять полков, располагающих С-300. Возле Москвы еще четыре дивизиона, на вооружении которых С-400.

Также хорошо прикрыт Санкт-Петербург – четыре полка с С-300 и С-400. Базы СФ в Мурманске, Полярном и Североморске охраняет три полка, ТОФ в районе Владивостока и Находки прикрывает два полка. Один полк охраняет Авачинский залив на Камчатке (база РПКСН). Балтайский Флот и Калининградская область с воздуха прикрывает смешанный полк, на вооружении у которого находятся системы С-300 и С-400. ПВО есть и в Крыму. С целью обеспечения более надежной защиты Черноморского Флота, командование решило усилить севастопольскую группировку противовоздушной обороны дополнительными комплексами С-300. ПВО России располагает и радиолокационными станциями, о которых более детально мы расскажем дальше.

РЛС П-15 и П-19

С помощью этих систем ПВО РФ выявляются низколетящие цели. Они состоят на вооружении с 1955 года. Этими РЛС комплектуют артиллерийские, радиотехнические и зенитные формирования, пункты управленческих и оперативных звеньев ПВО. Станция транспортируется с помощью одного автомобиля с прицепом. РЛС производят развертывания в течение десяти минут. Станция работает в когерентно-импульсном и амплитудном режимах.

РЛС П-15

Посредством РЛС П-19 осуществляют разведку на средних и малой высотах. Затем полученная информация передается в командный пункт. Эта РЛС представляет собой подвижную двухкоординатную радиолокационную станцию, для перевозки которой используют два автомобиля. Первый используется для перевозки индикаторной, приемопередающей аппаратуры, средств для защиты от помех, тогда как второй – антенно-поворотного устройства и агрегатов, обеспечивающих электропитание системы.

«Превосходный образец»

Испытания ЗРК проходили в 1955—1957 годах. С 1958 года в советскую армию стали массово поступать СА-75 «Двина» и их модернизированные версии С-75М «Десна». Комплексы могли перехватывать цели на высоте до 27 км и на дальности до 29 и 34 км. В 1961 году было запущено производство С-75М2 «Волхов» с максимальной дальностью действия до 56 км.

Новый советский ЗРК оказался намного эффективнее и дешевле, чем его предшественник (С-25). На развёртывание комплекса уходило около шести часов, интервал между пусками ракет не превышал шесть секунд. На одну цель отводилось три ракеты. В отсутствие помех радиоэлектронному оборудованию вероятность поражения составляла 60—80%, в условиях сильных помех — 50—60%.

Для поражения целей применялась двухступенчатая ракета В-750 (изделие 1Д) массой около 2 т. Первая ступень — стартовая — оснащалась твердотопливными ускорителями, вторая — маршевая — жидкостными. Ракета неоднократно совершенствовалась по дальности, манёвренности и мощи.

«С-75 для своего времени — это превосходный образец инженерной мысли. Комплекс оказался достаточно мобильным, неприхотливым и недорогим в эксплуатации. Эти качества предопределили его невероятную популярность в СССР и в государствах — союзниках Москвы», — отметил в беседе с RT основатель портала Military Russia Дмитрий Корнев.

Боевое крещение С-75 состоялось 7 октября 1959 года в Китае, с которым на тот момент Советский Союз поддерживал тёплые отношения. Тремя ракетами комплекса на высоте свыше 20 км был сбит дальний самолёт-разведчик RB-57D ВВС Тайваня. Его обломки разлетелись в радиусе 5—6 км. О точности попадания красноречиво свидетельствует 2471 сквозная пробоина, обнаруженная на фрагменте крыла уничтоженного самолёта площадью всего лишь 3 кв. м.

Утром 1 мая 1960 года состоялся боевой дебют С-75 в СССР. В небе над Свердловском (Екатеринбургом) советские зенитчики поразили Lockheed U-2, которым управлял американский лётчик Фрэнсис Гэри Пауэрс. По заданию ЦРУ он должен был сфотографировать ракетный полигон в районе Сары-Шаган, космодром Байконур и объекты ядерной энергетики в Свердловской области.

Достоверной картины того, что произошло 1 мая 1960 года над Свердловском, по-прежнему нет. Большинство экспертов сходятся во мнении, что U-2 поразила первая ракета, выпущенная 5-м зенитным ракетным дивизионом под командованием подполковника Новикова (37-я бригада). Взрыв боевой части повредил двигатель и хвостовую часть машины. U-2 начал разваливаться, но Пауэрс успел катапультироваться и после приземления был схвачен.

Однако примерно в это же время по самолёту открыли огонь ещё три дивизиона 57-й бригады, которыми командовали майор Воронов, капитан Шелудько и майор Шугаев.

Как полагает Дмитрий Корнев, с большой долей вероятности ракеты дивизионов Воронова и Шелудько были выпущены по крупным обломкам американской машины, а дивизион Шугаева по роковой случайности сбил советский истребитель МиГ-19 лейтенанта Сафронова, который был ранее поднят по тревоге на перехват U-2.

«В то утро было выпущено восемь ракет, хотя U-2 сбила первая. Неразбериха в небе над Свердловском была вызвана нехваткой опыта у зенитчиков и отсутствием координации с истребительной авиацией. После происшествия были сделаны соответствующие выводы. Больше таких ошибок наши военные себе не позволяли. Сложно искать здесь чью-то вину. В конце концов, боевая задача дивизиона С-75 была выполнена. Он сбил самолёт Пауэрса», — подчеркнул Корнев.

По словам эксперта, чтобы исключить повторение дружественного огня, в советской армии была введена система опознавания самолётов «свой-чужой», решены все насущные вопросы взаимодействия войск ПВО и ВВС. Также на вооружение зенитчиков начали поступать автоматизированные системы управления (АСУ) противовоздушным боем типа «Вектор».

Инцидент с Пауэрсом привёл к значительному сокращению количества разведывательных полётов самолётов НАТО. В последующие годы расчёты С-75 перехватили ещё пять U-2, но уже не над СССР. Один самолёт был сбит в небе над Кубой (1962) и четыре машины — над Китаем (1962—1965).

Вооружение

Пушечное вооружение

Два спаренных зенитных автомата 2А38М имеют:

  • 2 ствола, стреляющих поочередно, что позволяет получить большой темп стрельбы в пределах от 1950 до 2500 выстр./мин;
  • автономную испарительную систему охлаждения стволов, позволяющую использовать питьевую воду с незначительным ее расходом;
  • индукционный датчик начальной скорости снаряда, что повышает точность стрельбы автомата в составе зенитного комплекса;
  • датчик переднего положения, по сигналу которого определяется готовность автомата к стрельбе (положение подвижных частей автомата) и работает счетчик оставшихся патронов;
  • систему пироперезарядки с тремя пиропатронами, позволяющую проводить дистанционное устранение задержек типа “осечка”.

Характеристики 30-мм зенитного автомата 2А38М

  • Тип патрона – 2А42
  • Калибр – 30 мм
  • Темп стрельбы – 1950-2500 выстр./мин.
  • Начальная скорость снаряда – 960 м/с
  • Ресурс ствола – 8000 выстр
  • Масса оружия – 195 кг
  • Масса патрона – 0,842 кг
  • Масса снаряда – 0,389 кг.
  • Длина автомата – 3478 мм
  • Усилие отдачи – 62 кН
  • Напряжение питания электроспуска и контактора от источника постоянного тока – 24 В
  • Перезарядка – пиротехническая и ручная
  • Количество пиропатронов – 3 шт
  • Управление стрельбой – дистанционное
  • Условия эксплуатации – ±50 °С

Технические характеристики системы 30-мм зенитного автомата 2А38М на на ЗРПК “Панцирь-С1”

  • Боезапас: 1400 выстрелов
  • Дальность эффективного поражения: до 4-х километров
  • Скорость огня (общая): 5 тысяч выс/мин
  • Высота поражения – 0 – 3000 м
  • Боеприпас: бронебойно-зажигательный

Ракетное вооружение

Комплекс «Панцирь» оснащен 12 новыми ЗУР 57Э6 (экспортное обозначение 57Э6Е), внешне и по компоновке похожими на ракеты 9М311 ЗРПК «Тунгуска». Конструкция – двухступенчатая ракета со стартовой и маршевой ступениями, аэродинамическая схема – “утка”. Система управления и наведения – радиокомандное управление. Двигатель – РДТТ на стартовой ступени, на маршевой ступени двигателя нет. Корпус ракеты бикалиберный, двигатель находится во второй отделяющейся ступени. Ракета имеет малое полетное время на стартовом участке. Боевая часть состоит из стрежневых поражающих элементов. В ракете используется воздушно-динамических рулевой привод.

Тактико-технические характеристики ЗУР 57Э6Е

  • Длина ракеты – 3160 мм
  • Диаметр 1 ступени – 90 мм
  • Диаметр 2 ступени – 76 мм
  • Масса с ТПК – 94 кг
  • Масса без ТПК – 75.7 кг
  • Масса БЧ – 20 кг
  • Масса ВВ – 5.5 кг
  • Дальность действия – 1-18 км
  • Высота поражения – 5-15000 м
  • Скорость максимальная – 1300 м/с (к концу работы стартовой ступени)
  • Скорость средняя – 900 м/с (на дальность 12 км )
  • Скорость средняя – 780 м/с (на дальность 18 км )
  • Скорость цели максимальная – 1000 м/с
  • Скорость баллистического торможения – 40 м/с на 1 км пути (маршевая ступень)
  • Продолжительность стартового участка – 2.4 с
  • Вероятность поражения воздушной цели – 0.7-0.95
  • Тип БЧ – стержневая осколочная БЧ, возможно, 14Ф6
  • Взрыватели БЧ – контактный и неконтактный

Технические характеристики ЗУР 57Э6Е на ЗРПК “Панцирь-С1”

  • Боекомплект, шт:- 8 – 12
  • Длина ЗУР в контейнере, мм – 3300
  • Масса ракеты в контейнере, кг – 94

Современные ЗРК и ЗРС в российских войсках ПВО

Одной из основных систем ЗРС, которые состоят на вооружении войск ПВО, является система С-300В. Данная система способна поражать воздушные цели на расстоянии до 100 км. Уже с 2014 года ЗРС С-300В стали постепенно заменяться новой системой, которая получила название С-300В4. Новая система улучшена по всем параметрам, она является улучшенной модификацией С-300В, отличаясь от него увеличенным радиусом действия, более надежной конструкцией, которая отличается улучшенной защитой от радиопомех. Новая система способна более эффективно бороться со всеми типами воздушных целей, которые появляются в радиусе его действия.

Следующим по популярности комплексом является ЗРК «Бук». С 2008 года на вооружение войск ПВО поступает модификация комплекса, которая называется «Бук-М2». Данная ЗРК может одновременно поражать до 24 целей, а дальность поражения целей достигает 200 км. С 2016 года на вооружение принят комплекс «Бук-М3», который представляет собой сделанную на базе «Бук-М2» и серьезно доработанную модель.

Еще одной популярной ЗРК является комплекс «ТОР». В 2011 году на вооружение стала поступать новая модификация ЗРК, получившая название «ТОР-М2У». Данная модификация имеет следующие отличия от базовой модели:

  • Она может вести разведку в движении;
  • Обстреливать сразу 4 воздушные цели, тем самым обеспечивая всеракурсное поражение.

Кроме того, на вооружении российских ПВО имеются и переносные зенитно-ракетные комплексы. Простота обучения и применения данного вида оружия делает его серьезной проблемой для воздушных сил противника. С 2014 года в подразделения ПВО Сухопутных войск начали поступать новые ПЗРК «Верба». Их применение оправдано, когда приходится действовать в условиях мощных оптических помех, которые затрудняют работу мощных автоматических ЗРК.

В настоящее время доля современных ЗРК в войсках ПВО составляет около 40 процентов. Новейшие российские системы ЗРК не имеют аналогов в мире, и способны обеспечить полную защиту от внезапных воздушных нападений.

Учебник по РСН-75В.

Для желающих узнать, как устроена и работает знаменитая РСН-75В(«Волхов») предлагается учебник по системе.Для облегчения скачивания электронная версия учебника разбита на более короткие файлы.

Перечень файлов:

Часть 1.Общая характеристика ЗРК С-75В-.

. Глава1 .Принципы работы ЗРК С-75В.Глава 2. Основы построения СНР.Ссылка:http://первая часть 75.djvu

Часть 2. Материальная часть станции наведения ракет РСН-75В.

  Глава 1.  Общие сведения о станции. Ссылка:http://учебн.с-75м ч.2-1.djvu

   Главы 2 и 3. Антенно-фидерная и передающая системы.Ссылка:http://учебн.с-75м ч.2-2.djvu

  Глава 4.  Приемная система. Ссылка:http://учебн.с-75м ч.2-3.djvu

  Глава 5.  Система СДЦ. Ссылка:http://учебн.с-75м ч.2-4.djvu

  Глава 6. Координатная система.Ссылка:  http://учебн.с-75 ч.2-5.djvu

   Глава 7.Индикаторная система http://ГЛАВА 7.djvu

   Глава 8.Система управления положением антенны,пусковых и горизонтальной меткой http://ГЛАВА 8.djvu

   Глава 9.Система выработки команд управления (СВК).http://глава 9.djvu

   Глава 10.Система передачи команд (СПК).http://глава 10.djvu

   Глава 11.Аппаратура эксплуатационного контроля http://глава 11.djvu

   Глава 12.Иммитационная аппаратура. http://глава 12.djvu

   Глава 13.Автоматизированный прибор пуска АПП-75.http://глава 13.rar

   Глава  14.Система питания комплекса С-75М и оглавление  http://глава 14 и оглавление.djvu
