SA-N-5 (ПЗРК “”Стрела””)

«Абсолютный чемпион»

Выдающиеся боевые качества советский комплекс продемонстрировал во Вьетнамской войне. По данным Минобороны РФ, в Демократическую Республику Вьетнам были переброшены ЗРК С-75М «Двина», истребители МиГ-17 и МиГ-21, радиолокационные станции обнаружения, техника связи и зенитная артиллерия. По оценке западных СМИ, с 1965 по 1972 год в Индокитай были переброшены 95 С-75 и свыше 7,6 тыс. ракет.

«24 июля 1965 года дивизионы первого зенитного ракетного полка Вьетнамской народной армии в районе Ханоя уничтожили три истребителя-бомбардировщика F-4C «Фантом» пуском четырёх ракет типа В-750В. Это было первое в истории ПВО боевое применение ЗРК против сверхзвуковых истребителей-бомбардировщиков», — говорится в материалах военного ведомства.

Точная статистика потерь американской авиации в период Вьетнамской войны от отечественных зенитных ракет не разглашается. По подсчётам Минобороны РФ, до конца 1965 года вьетнамские расчёты С-75 при помощи советских специалистов уничтожили 93 воздушных судна. В отечественной историографии можно встретить данные о том, что США потеряли во Вьетнаме свыше 1,3 тыс. вертолётов и самолётов.

Американские исследователи приводят более скромные цифры (около 200 воздушных судов), признавая потери широкого спектра авиатехники: стратегических бомбардировщиков (В-52), транспортных самолётов (С-123), истребителей (F-4, F-8, F-105, F-104), самолётов-разведчиков (RB-66, RF-101, О-2), штурмовиков (А-1, А-3, A-4, A-6, A-7).

26 октября (по другим данным — 23 октября) 1967 года в районе Ханоя расчёт С-75 сбил штурмовик Douglas A-4 Skyhawk, которым управлял Джон Маккейн. Попав в плен, будущий сенатор и кандидат в президенты США рассказал на допросе, что после попадания советской ракеты получил «удар потрясающей силы». Во вьетнамской тюрьме он провёл более пяти лет.

«Точных данных о количестве сбитых С-75 самолётов, конечно, нет. Но в любом случае ущерб США от советских ЗРК во Вьетнаме был очень серьёзным. Ни один зенитный ракетный комплекс так широко не применялся в реальных боевых действиях. С-75 — это абсолютный мировой чемпион по количеству поражённой авиатехники», — подчеркнул Корнев.

Помимо Китая и Вьетнама, С-75 поставлялся в десятки стран мира: КНДР, Монголию, Кубу, Албанию, Болгарию, Венгрию, Чехию, Румынию, Польшу, Югославию, Ирак, Египет, Сирию, Ливию, Судан, Мозамбик, Анголу, Афганистан, Пакистан, Индию, Перу.

С-75 хорошо зарекомендовал себя на Ближнем Востоке. Однако, как считает Корнев, потенциал советского ЗРК не был раскрыт из-за слабой выучки арабских армий.

С марта 1969-го по сентябрь 1971 года («Война на истощение») египетские расчёты С-75 уничтожили не менее семи самолётов ВВС Израиля (три F-4, один А-4, один бомбардировщик Dassault Mystère IV, один лёгкий самолёт Piper J-3 Cub и один транспортный самолёт Boeing C-97 Stratofreighter).

В 1980-е годы (во время войны с Ираном) иракские расчёты С-75 перехватили четыре иранских F-4 и один F-5E, а во время операции «Буря в пустыне» (январь — февраль 1991 года) они смогли уничтожить два американских истребителя F-15E и F-14, а также один британский бомбардировщик Tornado.

«С-75 — это крайне удачная система, которая претерпела несколько модернизаций. Её заслуга не только в обеспечении безопасности страны и союзников СССР. На этом комплексе училось несколько поколений офицеров ПВО. А технологические наработки по этому ЗРК помогли отечественным инженерам разработать ЗРК «Круг», С-125 и С-200. С-75 — это целая эпоха», — пояснил Корнев.

По словам собеседника RT, опыт применения С-75 позволил советскому командованию определить оптимальную структуру зенитного ракетного дивизиона в составе нескольких пусковых установок, командной машины (командного пункта), радиолокационной станции (РЛС), радиотехнической батареи, транспортных средств.

«Революционность С-75 заключалась в том, что это был передвижной, надёжный, эффективный и недорогой комплекс. Конечно, по современным меркам на его развёртывание уходит достаточно много времени, однако с задачей по прикрытию стационарных объектов от самолётов противника в эпоху холодной войны С-75 справлялся на отлично. А для некоторых государств он актуален до сих пор», — резюмировал Корнев.

Достоинства

По заявлениям разработчиков, российские ПЗРК «Верба» не имеют равного по эффективности и прочим параметрам комплекса в мире. Главным плюсом отечественного оружия является высокая вероятность по сбиванию целей с малым излучением. Это стало возможным благодаря обновленной ракете с головкой самонаведения, работающей в трех спектрах. Система ГСН позволяет уничтожать объекты, перемещающиеся на скорости до пятисот метров в секунду, независимо от выставленных «ловушек».

Комплектная поставка со всеми составляющими компонентами, которые используются при выполнении боевой задачи, дает возможность не только облегчить эксплуатацию и обслуживание оружия, но и повысить боеспособность, а также эффективность применения ракетных комплексов.

Четвёртое поколение

В настоящее время ПЗРК «Игла» заменяются в российской армии на комплекс четвёртого поколения «Верба», принятый на вооружение в 2014 году. Он предназначен для поражения самолётов и вертолётов, а также крылатых ракет и беспилотных летательных аппаратов.

Разработчики отмечают, что «Верба» может применяться в горных и морских условиях и любых климатических зонах в температурном диапазоне от -50 до +50 °С.

Кроме того, «Верба» использует ракету 9М336 с более чувствительной головкой самонаведения и более высокой защищённостью от помех.

Также по теме

Прощание с оружием: как США истощают свои арсеналы комплексов Javelin и Stinger из-за поставок на Украину

Американская корпорация Lockheed Martin намерена удвоить производство противотанковых комплексов Javelin, однако на это может…

«Уникальная трёхспектральная многоплощадочная головка может работать в ультрафиолетовом, ближнем и среднем инфракрасном диапазонах, что позволяет получать максимум информации о цели поражения. Повышенная чувствительность ракеты увеличивает дальность захвата воздушных объектов. При этом головка автоматически выделяет ложные тепловые цели и по ряду признаков выбирает реальный объект», — отмечает «Ростех».

«Верба» может поражать цели на расстоянии до 6 тыс. м при высоте целей до 3,5 тыс. м. Скорость поражаемых целей составляет до 400 м/с на догонном курсе и до 320 м/с на встречном курсе.

Как отметил в беседе с RT военный эксперт, директор музея ПВО в Балашихе Юрий Кнутов, комплексы «Игла» и «Верба» совершенствуются и модернизируются, а количество сбитых ими самолётов в рамках СВО на практике подтверждает их высокую эффективность.

Кроме того, ПЗРК «Верба» работает по принципу «выстрелил —забыл», что позволяет ракете преследовать цель до момента её поражения, добавил Кнутов.

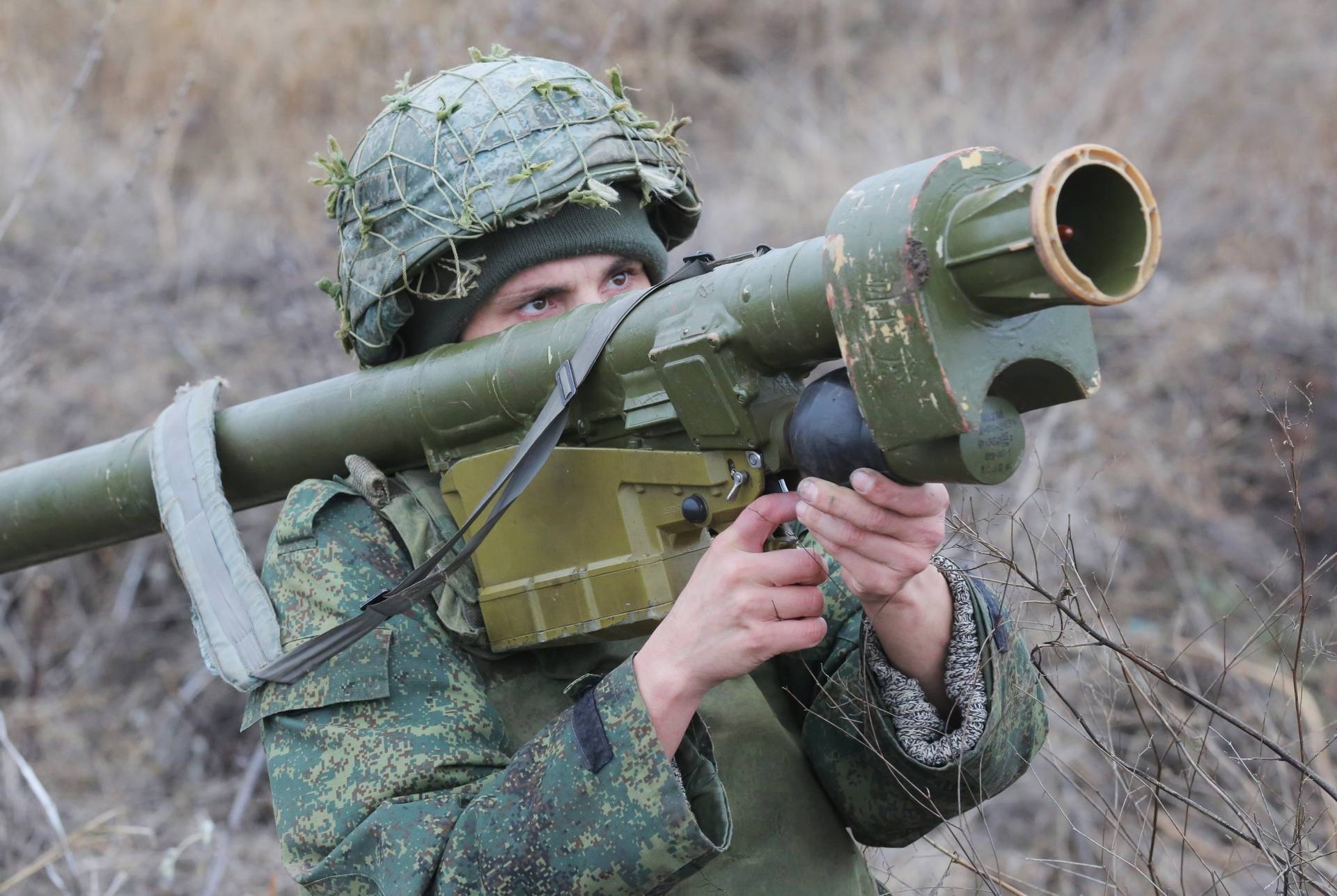

• Боец Народной милиции ЛНР с переносным зенитным ракетным комплексом «Игла»
• РИА Новости

«Принцип «выстрелил — забыл» заключается в следующем: система наведения ПЗРК захватывает цель, информация передаётся на инфракрасную головку наведения ракеты, следует пуск, и после этого сопровождение цели не требуется. Кроме того, «Верба» также может использовать ракеты с радиолокационными головками активного наведения», — отметил военный аналитик.

По его словам, российские ПЗРК «Игла» и «Верба» демонстрируют отличные показатели в целой серии различных конфликтов по всему миру.

«Сейчас наши модернизированные ПЗРК — и в особенности «Верба», которая обладает помехозащищённостью и более скоростными характеристиками ракет, — в некоторых случаях могут использоваться даже для ведения огня по наземным целям. Это очень хорошие показатели для такого оружия», — заключил Кнутов.

«Стрела-3»: история и назначение

Новая модель советского ПЗРК «Стрела» вышла в массы в середине 70-х годов. Установка известна по своей кодификации 9К34 и классификации США — SA-14 Gremlin. Основой модификацией стала новая ракета серии 9М36, которая была оснащена специальной инфракрасной головкой захвата и фазомодулированным сканированием по спиральной амплитуде. Это обеспечивало устойчивость к естественным и радиопомехам. ПЗРК «Стрела-3» отличался скоростью полета и быстротой маневренности ракеты. Также в ходе модернизации в ГСН была внедрена система помехоустойчивого охлаждения. То есть теперь захват цели мог осуществляться даже в ливневую погоду. Сей факт развил производство модели до многочисленных экспортных заказов.

Разработка 9К34 стартовала еще в начале 70-х, однако долгое время установка не проходила всех испытаний. В мае 1973 года ПЗРК, наконец, показал свои лучшие стороны, и через несколько месяцев его приняли на вооружение. В конце 70-х комплекс поступил на экспорт. ПЗРК неоднократно большими партиями поставлялся в такие страны, как Ангола, Вьетнам, Сальвадор, Иордания, Индия, КНДР, Ирак, Куба, Никарагуа, Сирия, Перу, Ливия, ОАЭ, ЮАР. В Европе установка находилась на балансе Венгрии, ГДР, Финляндии, Югославии, Чехословакии. Единственной страной, кроме СССР, которая имела лицензию на производство оружия, была Польша.

«Игла» мала, да больно колет

В ходе работы над «Стрелой» сформировался общий облик и типовое устройство ПЗРК. Дальнейшее развитие шло в формате совершенствования пускового устройства и улучшения характеристик ракеты. При этом сохранялись основные принципы, которые сделали этот вид оружия столь популярным: стрельба одним человеком с плеча, принцип «выстрелил и забыл», простота в использовании и обслуживании, высокая скрытность применения.

Следующей разработкой КБ машиностроения в направлении переносных ракетных комплексов стала «Игла» с ракетой 9М339, созданная в 1984 году. Боевая часть ракеты увеличилась, была расширена зона поражения – дальность до 5200 м, высота до 3500 м. Нижняя граница поражения цели опустилась до 10 м, и появилась возможность поражать более скоростные цели. «Игла» стала способна работать в условиях тепловых помех. Для комплекса был создан запросчик цели «свой-чужой».

Фото: Минобороны РФ

Создание головки самонаведения, способной селектировать тепловые помехи, оказалось непростой задачей. В то время как ракетная часть уже была создана, ГСН еще была на стадии отработки. Тогда отдельным решением был создан комплекс «Игла-1» с новой ракетной частью, но головкой самонаведения от комплекса «Стрела-3». Имея характеристики на уровне ПЗРК «Игла», но с помехозащищенной головкой самонаведения, этот комплекс занял свое место в экспортных поставках ПЗРК.

В 2001 году на вооружение Российской армии поступил новый комплекс следующего поколения – «Игла-С», созданный в том числе для поражения малоразмерных целей – крылатых ракет и беспилотных устройств. У ракеты появился контактно-неконтактный взрыватель, что также расширило ее возможности. Дальность стрельбы «Иглы-С» увеличена до 6000 м.


«Стрела-2»: история создания

В 1962 году в городе Коломне началась реализация секретного военного проекта. Его целью было создание мощного ударного переносного комплекса, способного поражать воздушные и наземные цели на малых дистанциях. Идеальным решением задачи на тот момент стал ПЗРК «Стрела-2». Тем не менее первое боевое крещение установки прошло не столь удачно, как ожидалось. Многие самолеты после повреждения все же возвращались на свои аэродромы. Причина крылась в том, что у ЗУР мощность взрыва была недостаточной для серьезных разрушений, особенно если попадание происходило в хвостовую часть. В результате было принято решение произвести точечную модернизацию установки. Так в 1968 году на свет появилась «Стрела-2М» (ПЗРК с кодификацией 9К32М).

Модификация позволила поражать цели, движущиеся по воздуху со скоростью до 950 км/ч. Испытания успешно завершились на Донгузском полигоне в 1970 году. Сразу после этого ПЗРК был принят на вооружение, а через несколько лет экспортные версии пополнили ударные запасы более 60 стран.

Разведка боем

Охота за «Стингером» продолжалась на протяжении года. Лишь 5 января 1987 года в ходе проведения боевой операции разведчиков был захвачен первый экземпляр данного оружия.

Разведгруппа лейтенантов Владимира Ковтуна и Василия Чебоксарова 186-го Отдельного отряда специального назначения проводила воздушную разведку. Неожиданно с борта вертолета спецназовцы заметили нескольких моджахедов на большой скорости несущихся по дну Мельтакайского ущелья на мотоциклах. Ми-24 с подразделением спецназа начал преследование предполагаемых террористов.

Чутье разведчиков не подвело. Едва заметив за собой преследование с воздуха, мотоциклисты остановились и открыли беспорядочную стрельбу из стрелкового оружия. Однако, очевидно, понимая, что вертолету она не причинит большого вреда, моджахеды достали два комплекта «стингеров» и произвели пуск ракет. К счастью ракеты прошли мимо, а одна из “вертушек” приземлилась в ущелье и высадила разведчиков. Следом подошло ещё звено советских вертолетов, а спецназовцы приняли бой на земле.

Совместными усилиями моджахеды были уничтожены. Когда Владимир Ковтун осматривал трофеи, он обнаружил не только пусковой контейнер ПЗРК «Стингер», но и полный комплект его технической документации. Данная находка выглядела огромной удачей.

Товарищи Ковтуна, тем временем, обнаружили около мотоциклов еще один целёхонький ПЗРК «Стингер». От попаданий вертолеты спас тот факт, что под интенсивным обстрелом душманы не успели развернуть на комплексах антенны и фактически стреляли из них, как из обычных гранатометов.

Спустя сутки во всех военных частях советских войск, располагавшихся в Афганистане, началось настоящее ликование по поводу, захваченных спецназовцами «Стингеров».

Всего за время охоты за установками ПЗРК «Стингер» советскими военными было захвачено восемь комплексов данного оружия, однако обещанную звезду Героя так никто и не получил. Обошлись менее значимыми орденами и медалями.

ПЗРК Верба — самый эффективный зенитный комплекс в мире. Видео. Фото

21 июня 2015:

Новейший российский ПЗРК «Верба», продемонстрированный на Международном военно-техническом форуме Армия 2015, представляет серьезную опасность для Соединенных Штатов и их союзников.

Об этом пишет американский журнал Business Insider, называя российский ПЗРК «самой страшной в истории» зенитно-ракетной системой.

Обеспокоены в США не только наличием комплекса у РФ, но и намерениями России поставлять ПЗРК «Верба» на мировой оружейный рынок.

Поскольку Россия не разглашает информацию о своих покупателях, у США и их партнеров могут возникнуть серьезные проблемы в сфере безопасности. Новое оружие было продемонстрировано в рамках форума «Армия-2015». Однако представитель «КБМ» Валерий Кашин сообщил только, что получено разрешение на экспорт ПЗРК и есть страны, заинтересованные в покупке «Вербы».

Издание обратило внимание на эффективность и простоту применения этого вида оружия. При этом оно может использоваться против самолетов, вертолетов, беспилотников и летающих ракет

В основе комплекса новая разработка — оптическая трехдиапазонная головка самонаведения, которая позволяет уничтожать цели, развивающие скорость до 500 м/с, на расстоянии до 6,5 км и при высоте до 4,5 км.

В случае атаки на США и их союзников «Верба» принесет им «тотальное опустошение», — констатирует Business Insider.

Российский ПЗРК «Верба» превосходит по своим возможностям американский «Стингер»

ПЗРК «Верба» начал поступать в российские войска в 2014 году. Первыми переход на новый комплекс начали зенитчики Иваново — зенитного полка 98-й гвардейской воздушно-десантной дивизии.

СПРАВКА. «Верба» (индекс ГРАУ — 9К333, ракета — 9М336) — уникальный российский переносной зенитный ракетный комплекс, предназначенный для поражения низколетящих воздушных целей на встречных и догонных курсах в условиях воздействия ложных тепловых помех. С высокой вероятностью поражает малоизлучающие цели — крылатые ракеты и БПЛА.

Ракета 9М336 комплекса 9К333 оснащена инфракрасной трехдиапазонной головкой самонаведения, твёрдотопливным двигателем, позволяющим поражать воздушные цели на дальности свыше 6 км и на высоте больше 4 км. Комплекс разработан КБ машиностроения.

В комплекс входит автоматизированная система управления (АСУ), производящая обнаружение воздушных целей, в том числе групповых, определение параметров их полёта, а также распределение найденных целей между зенитчиками с учётом их расположения.

Тактико-технические характеристики ПЗРК «Верба»:

Масса БЧ, кг: 1,5 Дальность действия, м: 500—6400 Высота поражения, м: 10—4500 Скорость цели, м/с: до 500 Время реакции ПЗРК, сек.: до 8

Состав комплекса ПЗРК «Верба»:

ракета 9М336 пусковой механизм 9П521 наземный радиолокационный запросчик «свой — чужой» 1Л229В подвижный контрольный пункт 9В861 малогабаритный радиолокационный обнаружитель 1Л122 модуль планирования 9С931 модуль разведки и управления 9С932−1 переносной модуль управления огнем 9С933 (в бригадном комплекте) встроенный монтажный комплект 9С933−1 (в дивизионном комплекте) комплект средства автоматизации стрелка-зенитчика 9С935 учебно-тренировочные средства

Операторы

Операторы ЗРК Оса Зенитная ракета 9М33 парке «Патриот». ЗРК Оса вооруженных сил Армении

• Россия: Сухопутные войска России — 400 9К33М3 по состоянию на 2016 год
• Морская пехота России — 20 9К33 по состоянию на 2016 год

Азербайджан — некоторое количество 9К33 по состоянию на 2016 год.
Алжир:

• Сухопутные войска Алжира — около 48 9К33М по состоянию на 2016 год;

Военно-воздушные силы Алжира — некоторое количество 9К33 по состоянию на 2012 год.
Ангола — 15 9К33 по состоянию на 2020 год.
Армения — некоторое количество 9К33 по состоянию на 2016 год.
Белоруссия — некоторое количество 9К33, по состоянию на 2016 год.
Болгария — 24 9К33 по состоянию на 2020 год.
Греция — 38 9К33М3 по состоянию на 2020 год. Первые 20 экземпляров «Оса-АКМ» поставлены в конце 1998 года.
Грузия — 8 9К33М2 «Оса-АК» и 6-10 9К33М3 «Оса-АКМ» по состоянию на 2020 год.
Индия:

• Сухопутные войска Индии — более 50 9К33М2 по состоянию на 2016 год;

Военно-воздушные силы Индии — некоторое количество 9К33М2 по состоянию на 2020 год.
Иордания — 48 9К33М по состоянию на 2020 год.
Куба — некоторое количество 9К33 по состоянию на 2016 год.
Польша — 64 9К33М2 «Оса-АК» по состоянию на 2020 год.
Сирия — некоторое количество 9К33 по состоянию на 2016 год.
Туркмения — 40 9К33 по состоянию на 2020 год.
Украина — некоторое количество 9К33 по состоянию на 2016 год.
Эквадор — 6 9К33 по состоянию на 2020 год.

Бывшие операторы

• СССР — перешли к образовавшимся после распада государствам.
• Ливия — некоторое количество 9К33 по состоянию на 2012 год.

Назначение и характеристики

Рассматриваемые ПЗРК – это легкие, автономные системы ПВО, которые могут быть оперативно развернуты на военных платформах в любой боевой ситуации. По каким целям могут применяться ПЗРК “Стингер”? Характеристики ракет, управляемых перепрограммируемыми микропроцессорами, позволяют использовать их как для пуска с вертолетов в режиме «воздух-воздух» для борьбы с воздушными целями, так и для противовоздушной обороны в режиме «земля-воздух». Сразу же после запуска наводчик может свободно укрыться, чтобы не попасть под ответный огонь, тем самым достигается его безопасность и боевая эффективность.

Ракета имеет длину 1,52 м и диаметр 70 мм с четырьмя аэродинамическими рулями высотой 10 см (два из них являются поворотными, а два – неподвижными) в носовой части. Она весит 10.1 кг, в то время как вес ракеты с пусковой установкой составляет около 15,2 кг.

Боевое применение

• Война в Персидском заливе. Зимой 1991 года, во время операции «Буря в пустыне», иракские комплексы «Стрела-10» сбили два подряд американских штурмовых самолетов A-10 Thunderbolt II.
• Война в Анголе.
• Вооруженный конфликт в восточной части Украины, применялся ополченцами.
• Гражданская война в Сирии – в 2018 году ПВО Сирии отразило ракетный удар Британии, США и Франции. Всего ЗРК «Стрела-10» выпустила 5 ракет, в результате чего было поражено 3 цели. Минобороны США опровергает эти заявления, согласно информации Пентагона ПВО Сирии не смогли уничтожить не одного самолета или ракеты.

Характеристики

Модификация	«Стрела-10М»
Ширина, мм	2850
Высота, мм	2220
Длина, мм	6450
Тип ракеты	9М37, 9М37М
Высота поражения, м	25 – 3000
Дальность поражения, м	8000 – 5000
Вероятность попадания в цель одной ракетой	0,1 – 0,4
Время приведения в боевое положение, с	30
Экипаж, чел.	3

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ, ИСПОЛЬЗУЕМЫЕ В КОМПЛЕКСЕ

Общее устройство ракеты 9М37

Зенитная управляемая ракета 9М37 предназначена для пора­жения самолетов с реактивными, газотурбинными и поршневыми двигателями, самолетов-снарядов и вертолетов на высотах от 25 до 3500 м при скорости полета до 417 м/с (1500 км/ч) на встреч­ных курсах и до 306 м/с (1100 км/ч) на догонных курсах и ма­неврирующих с перегрузками 3 – 5 единиц, в любое время года.

Компоновка ЗУР 9М37: 1 – головка  самонаведения;  2 – автопилот;  3 – боевая  часть с  предохранительно-исполнительным   механизмом и блоком питания; 4 – неконтактный датчик цели; 5 – двигательная установка

Поражение целей ракетой 9М37 обеспечивается при стрельбе по визуально видимым целям днем на встречных и догонных кур­сах, а ночью — только на догонных курсах.

Ракета 9М37 представляет собой одноступенчатую, малогабаритную твердотопливную ракету, выполненную по аэро­динамической схеме «утка». Рули ракеты расположены в перед­ней части, а крылья размещены в хвостовой части. Рули и крылья расположены на ракете по Х-образной схеме и лежат в одной плоскости.

Ракета 9М37 наводится на цель системой пассивного самона­ведения по методу пропорциональной навигации.

Ракета имеет двухканальную систему управления, аэродина­мическое ограничение скорости крена, контактно-неконтактное взрывательное устройство, осколочно-фугасную боевую часть и бортовой источник питания.

Собранная ракета помещается в металлический контейнер.

Конструктивно ракета выполнена в виде пяти отсеков и кон­тейнера:

• отсек №1 — головка самонаведения;
• отсек №2 — автопилот и контактный датчик цели взрыватель-ного устройства;
• отсек №3 — боевая часть с размещенными в ней предохрани­тельно-исполнительным  механизмом   (ПИМ)   и  блоком  питания;
• отсек №4 — неконтактный датчик цели;
• отсек №5 — двигательная установка с размещенными на ней крыльями и блоком крена.

Тактико-технические   характеристики   ракеты 9М37:

• калибр — 120 мм;
• длина — 2190 мм;
• масса — 39,2 кг;
• масса контейнера с ракетой — 70 кг;
• масса боевой части — 3 кг;
• масса укупорки с ракетой— ПО кг;
• дальность   (наклонная)   поражения — от 800 до 5000 м;
• диапазон параметров — от 0 до 3000 м;
• максимальная скорость полета — 700 м/с;
• средняя скорость полета — 550 м/с;
• зона ограничения стрельбы в направлении солнца — 20°;
• дальность взведения взрывательного устройства — 250 м от БМ;
• время боеготовности — 5 с;
• условия эксплуатации — в любое время года днем и ночью при температуре от –50 до +50° С.

В войсках ракеты 9М37 размещаются в контейнерах и при эксплуатации из них не извлекаются.

Контейнеры с ракетами хранятся или в деревянной укупорке (на складах, базах), или на боевой машине (на пусковой уста­новке или внутри БМ).

Особенности ракеты 9М37M

Основным отличием ракеты 9М37М от ракеты 9М37 является наличие в автопилоте блока, отвечающего за отвечающего за помехозащиту. В условиях сброса помех оператор ЗРК включает схему помехозащиты, которая автомати­чески обеспечивает отстройку ГСН от помех. Схема помехоза­щиты обеспечивает отстройку от помех как зависших на парашюте, так и свободно падающих.

Зенитная управляемая ракета 9М31М

Зенитная управляемая ракета 9М31М предназначена для по­ражения низколетящих воздушных целей на высотах от 30 до 3500 м при скоростях полета до 310 м/с на встречных курсах и до 220 м/с на догонных курсах и маневрирующих с перегрузкой до 3 единиц.

Поражение целей ракетой 9М31М при стрельбе обеспечивается днем на догонных и встречных курсах, а ночью — только на до­гонных курсах.

ЗУР 9М31М представляет собой одноступенчатую малогаба­ритную твердотопливную ракету, выполненную по аэродинами­ческой схеме «утка».

Ракета наводится на цель системой пассивного самонаведения по методу пропорциональной навигации.

Ракета содержится в герметизированном контейнере 9Я23. При хранении контейнер помещается в деревянную парковую уку­порку.

Ракета состоит из пяти отсеков:

• отсек № 1—головка самонаведения (ГСН);
• отсек № 2 — автопилот, в котором конструктивно размещены блок питания и контактный датчик цели взрывательного устрой­ства;
• отсек № 3 — боевая часть с предохранительно-исполнительным механизмом;
• отсек № 4 — неконтактный датчик цели;
• отсек № 5 — двигательная1 установка, на  которой размещены крылья с роллеронами.

Тактико-технические   характеристики   ракеты 9М31М:

• калибр — 120 мм;
• длина— 1803 мм;
• размах крыльев — 360 мм;
• масса —30,5 кг;
• масса ракеты с контейнером — 55 кг;
• масса ракеты с контейнером в укупорке — 95 кг;
• масса боевой части — 2,75 кг;
• масса ВВ — 1 кг;
• дальность поражения целей — до 4200 м;
• средняя скорость полета — 500 м/с;
• максимальная скорость полета — 536 м/с.

(По учебнику МО РФ «Зенитный ракетный комплекс ближнего действия «Стрела-10» под ред. И.И. Богдан)

НАЗНАЧЕНИЕ, СОСТАВ И ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА

Зенитный ракетный комплекс «Стрела-10» (индекс 9К35) предназначен для прикрытия боевых порядков подразделений мо­тострелкового (танкового) полка в подвижных формах боя и на марше от низколетящих целей воздушного противника.

В состав комплекса «Стрела-10» входят: боевые средства, средства технического обслуживания и учебно-тренировочные средства.

К боевым средствам комплекса относятся: боевые машины 9А34 и 9А35 (9А34М и 9А35М или 9А34М2 и 9А35М2); ракеты 9М37 (9М37М, 9М31М).

К средствам технического обслуживания комплекса относятся: контрольно-проверочная машина 9В839 (КПМ); машина техниче­ского обслуживания 9В915 (МТО); система внешнего электропи­тания 9И111.

Обучение и тренировка экипажей производятся на тренажере 9Ф624.

На вооружении зенитного ракетного взвода состоят три бое­вые машины 9А34 (9А34М, 9А34М2) и одна боевая машина 9А35 (9А35М, 9А35М2).

Каждая боевая машина имеет четыре направляющих для установки ракет в контейнерах и боеукладку еще для четырех ракет в кормовой части. Таким образом, возимый боекомплект — 8 ракет 9М37 (9М37М). Дополнительно на боевой машине установлен пулемет ПКМБ с боекомплектом к нему 1000 патронов.

Боевые машины 9А34М (9А35М) отличаются от боевых ма­шин 9А34 (9А35) наличием схем защиты аппаратуры оценки зоны от несинхронных импульсных помех и головки самонаведения ра­кеты 9М37М от организованных оптических помех.

На боевых машинах 9А34М2 (9А35М2) дополнительно уста­новлены: аппаратура приема целеуказания (9В179); аппаратура реализации целеуказания (9В180); радиостанция Р-123М, чтj позволяет автоматизировать прием и реализацию целеуказания от пункта управления ПУ-12М.

Кроме того, на боевых машинах модификации М2 установлен дополнительный комплект плавсредств и ограждений.

Основные тактико-технические характеристи­ки комплекса:

• максимальная дальность поражения целей — 5000 м;
• высота поражаемых целей — от 25 до 3500 м;
• скорость поражаемых целей: на встречных курсах—до 417 м/с (1500 км/ч); на догонных курсах—до 306 м/с (1100 км/ч);
• опознавание воздушных целей — на дальности до  12 км;
• прием информации целеуказания от пунктов управления ПУ-12М — с искажением ее не более 1,5 град по азимуту при дальности до цели от 6000 до 25000 м;
• готовность к приему целеуказания с момента включения — не более 5 с;
• время готовности ракеты к пуску: при температуре не ниже   минус 40° С — 5 с;    в   диапазо­не температур от -40 до -50° С – 10 с;
• время перевода пусковой установки из походного положения в боевое — не более 20 с;
• время перезаряжания пусковой установки четырьмя ракета­ми — 3 мин;
• время свертывания боевых средств комплекса с готовностью к. маршу — 2-3 мин;
• масса полностью укомплектованной БМ9А35М2 с экипажем, с установкой 6П10М и боекомплектом к ней, с плавсредствами — (12300±240) кг;
• максимальная скорость передвижения БМ — 61,5 км/ч;
• запас хода по топливу — 500 км;
• скорость движения на плаву — 5-6 км/ч.

Тактико-технические данные

Ракета В-600 (4К90), В-601(4К91)

Двигатели 1 и 2 ступени — РДТТ

Двигатель 1 ступени — ПРД-36 (14 одноканальных шашек из пороха НМФ-3К, масса 280 кг)

Двигатель 2 ступени — 1 одноканальная шашка из пороха НМ-4Ш, масса 125 кг. На ракете В-601 шашка из пороха «301» массой 150 кг.

Длина ракеты: 5890 мм (В-600), 6093 мм (В-601)

Диаметр: 1 ст. — 552 мм (В-601), 2 ст. — 379 мм (В-601)

Размах крыла: 1,6 м

Размах стабилизаторов стартового двигателя: 2.2 м с раскрытием после старта

Масса ракеты: 912 кг (В-600), 953 кг (В-601)

Масса БЧ: 60 кг (В-600), 72 кг (В-601)

Масса ВВ: 32-33 кг (тротил с гексогеном)

Масса поражающих элементов БЧ: 22 кг

Средний вес осколков: 5,1 г (В-600), 4,7 г (В-601)

Скорость ракеты: 600 м/с (В-600), 730 м/с (В-601)

Скорострельность (ЗИФ-101): 1 залп за 50 сек

Ракета комплекса в полёте.

	«Волна»	«Волна-М»	«Волна-П»	«Волна-Н»
Максимальная скорость поражаемых целей, м/с	600	700	700	700
Минимальная ЭПР цели, (м²)	0,5	0,3	0,3	0,3
Максимальная высота целей, км	10	14	14	18
Минимальная высота целей, км	0,2	0,1	0,02	0,005
Максимальная дальность, км	14	20	22	28
Минимальная дальность, км	4	3,5	3,5	3,5
Вероятность поражения	0,25 — 0,99	0,41 — 0,98	0,4 — 0,97	0,41 — 0,99
