Бетонобойные авиабомбы: с небес в преисподнюю

Основные характеристики авиабомб

  • Калибр — номинальная масса авиабомбы с установленными геометрическими размерами, выраженная в килограммах или фунтах (в России и СССР до начала 1930-х гг. – в пудах). Для авиабомб СССР и России калибр указывается в условном обозначении бомбы после наименования типа.
  • Коэффициент наполнения — отношение массы снаряжения (взрывчатого вещества) к полной массе бомбы. Он изменяется в интервале от 0,058 (БрАБ-200ДС) – 0,069 (АО-10сч обр. 1940 г.) до 0,83 (GBU-43/B). Наибольший коэффициент наполнения у фугасных бомб поверхностного взрыва, наименьший — у реактивных (с ракетным ускорителем) бронебойных и осколочных.
  • Аэродинамические характеристики авиабомбы, определяются её баллистическим коэффициентом. В СССР и России эталонной характеристикой определяющей этот коэффициент, принято значение характеристического времени падения авиабомбы — время падения авиабомбы, сброшенной в горизонтальном полёте носителя на скорости 40 м/с и высоте 2000 метров.
  • Показатели эффективности поражения авиабомб:
    • Частные — определяющие конкретный характер ущерба для цели: радиус и глубина воронки взрыва, толщина пробиваемой бомбой брони, радиус осколочного поражения, площадь зоны поражения для фугасных бомб и др.
    • Обобщённые — определяющие необходимое количество попаданий в цель для его уничтожения или вывода из строя на заданное время, приведённую площадь поражения и т. д.
  • Эксплуатационные характеристики — диапазон условий применения авиабомб: минимальные и максимальные значения скорости, высоты, угла пикирования и времени полёта; условия хранения, транспортировки, объём подготовки к боевому применению и т. д.

«Самые-самые» среди авиабомб[править | править код]

Авиабомбы обычного снаряженияправить | править код

Grand Slam

  • ПТАБ-2,5-1,5 — самая массовая авиационная бомба СССР в годы Великой Отечественной войны.
  • ФАБ-100 — основная авиационная бомба СССР в годы Великой Отечественной войны.
  • ФАБ-9000М-54 — наиболее тяжёлая (вместе с бронебойной БрАБ-9000) и мощная неядерная авиационная бомба в СССР.
  • Grand Slam («Большой хлопо́к») — наиболее мощная (из неядерных) и тяжёлая (9979 кг) авиационная бомба Второй Мировой войны.
  • GBU-43/B Massive Ordnance Air Blast (MOAB) — «Массивный боеприпас ударной волны», распространённый бэкроним: Mother Of All Bombs — «Мать всех бомб»; является самой мощной неядерной авиационной бомбой в мире (масса взрывчатого вещества – 8480 кг), доведенной до поступления на вооружение. Также являлась самой тяжёлой (9500 кг) управляемой авиационной бомбой в мире до поступления на вооружение GBU-57 и остается самой мощной из таких бомб. Впервые применена в боевых условиях 13 апреля 2017 года.
  • GBU-57 Massive Ordnance Penetrator (MOP) — «Массивный боеприпас-взламыватель» — самая тяжелая (13609 кг) неядерная авиационная бомба в истории, доведенная до принятия на вооружение (первая партия из 20-ти бомб поставлена Воздушным Силам Соединенных Штатов в ноябре 2011 г.). Также самая тяжёлая управляемая авиационная бомба в мире.
  • T-12 Cloudmaker («Создающий облака») — самая тяжёлая (калибр — 43 600 фунтов или 19 777 кг) неядерная (фугасная) авиационная бомба в истории. Её корпус был использован для изготовления «урановой сверхбомбы» Mk.18 и термоядерной авиабомбы Mk.17.
  • ОДАБ-9000[источник не указан 3639 дней] («Кузькин отец», «Папа всех бомб») — объёмно-детонирующая авиационная бомба повышенной мощности. Считается наиболее мощным неядерным боеприпасом в мире (44000 кг тротилового эквивалента).
  • ХБ-2000 — самая тяжёлая химическая авиационная бомба в истории.
  • («Удар Гадюки») — самая маленькая (19 кг) серийная управляемая авиационная бомба в мире.
  • Small Tactical Munition (STM) Pyros («Поджигатель»)— самая маленькая (6,13 кг) управляемая авиационная бомба, доведённая до готовности к поставке.
  • Shadow Hawk («Призрачный Ястреб»)— самая маленькая (5 кг) управляемая авиационная бомба в мире.
  • АО-8м6сч-фс — самая маленькая (6,67 кг) фугасная авиационная бомба в истории.
  • BLU-39 (химическая) — самая маленькая (около 82 граммов) авиационная бомба в истории, доведённая до принятия на вооружение.
  • Bat bomb («Мышиная бомба», зажигательная) — самая маленькая (17 граммов) авиационная бомба в истории (выпускалась опытной серией, на вооружение не поступила). Предполагалось, что носителями этих бомб будут сбрасываемые с самолётов в специальных самораспаковывающихся контейнерах летучие мыши.

Ядерные авиабомбыправить | править код

  • «Малыш» (англ. Mk.I «Little Boy») — первая ядерная бомба, сброшенная на Японию (Хиросима) 6 августа (8:15).
  • «Толстяк» (англ. Mk.III «Fat Man») — вторая ядерная бомба, сброшенная на Японию (Нагасаки) 9 августа г. (11:02).
  • РДС-1 («изделие 501») — первая советская ядерная бомба.
  • Mk.18 («урановая сверхбомба») — самая мощная (500 килотонн) и тяжёлая «классическая» (только на основе реакции ядерного распада) ядерная бомба, доведённая до серийного производства и принятия на вооружение. Аналог термоядерной Mk.17, но в чисто урановом снаряжении.
  • РДС-6с («изделие 6») — первая в мире термоядерная авиационная бомба (и первый в мире термоядерный боеприпас вообще).
  • Mk.17 — самая мощная (15 мегатонн) и тяжёлая (21000 кг) термоядерная бомба, доведённая до серийного производства и принятия на вооружение.
  • АН602 («Царь-бомба», «Кузькина мать», «Иван») — наиболее мощная (58,6 мегатонны) и тяжёлая (масса 26,5 тонн с парашютной системой) бомба в истории человечества.
  • Blue Danube («Голубой Дунай») — первый ядерный боеприпас, принятый на вооружение британскими Королевскими Воздушными Силами.
  • Orange Herald («Оранжевый Вестник») — самый мощный (700 килотонн) испытанный боеприпас, энерговыделение которого обеспечивалось полностью за счёт реакции деления ядер.

Пересчитать этажи

Тема более эффективного противобункерного оружия получила развитие и в дальнейшем. В боевых действиях в Югославии (операция «Союзная сила») ВВС США применили «перспективную унитарную проникающую» (английская аббревиатура AUP) боевую часть BLU-116. По габаритам она точно соответствовала старой доброй BLU-109, однако сам снаряд, пробивающий бетон, имел меньший калибр. При этом он был заключен в кожух большего диаметра- из алюминиевого сплава. Для изготовления самого «стержня» использовался твердый сплав стали, никеля и кобальта марки 9430 М. Боевая часть BLU-116 применялась в составе авиабомб с лазерным наведением GBU-24 C/B и GBU-24 D/B

Главное, что отличало снаряд нового поколения, — это возможность проникновения сквозь бетонные препятствия толщиной до 6 м и, что немаловажно, умение работать с бетонными сооружениями сложной конструкции. BLU-116 снабжалась HTSF (FMU-157D) — так называемым умным взрывателем для твердых целей

Благодаря установленным датчикам и микропроцессору взрыватель умеет «считать этажи», которые воспринимает как последовательность преодоленных препятствий и пустот. Таким образом, бомбу можно запрограммировать так, чтобы она осуществила подрыв взрывчатки на конкретном уровне бетонного бункера.

Давно отгрохотали битвы американцев с Саддамом, относительно тихо на Балканах. В наши дни одной из самых жгучих тем стала ядерная программа Ирана, которую США и некоторые их союзники стремятся прекратить любыми методами, не исключая и силовой. На Западе считается, что Исламская Республика Иран уже спрятала или вот-вот спрячет свои ядерные секреты двойного назначения под толщей камня и бетона, в секретные горные бункеры. Понимая, что иранцы, скорее всего, усвоили уроки Саддама и позаботятся о сохранности своих достижений лучше, чем иракский сосед-недруг, Америка приготовила новый сюрприз.

Ни много ни мало 60 м армированного бетона сможет пробить супербомба компании Boeing под названием GBU-57, или Massive Ordnance Penetrator (MOP). Этот гигант по длине сравним с GBU-28 (6,2 м), но ни в какое сравнение не идет с ней по толщине корпуса (80 см против 35). Сигарообразная бомба весит 13,6 т, что превышает на несколько тонн любую из бетонобойных супербомб Второй мировой и в несколько раз тяжелее GBU-28 (2268 кг). MOP имеет лазерное наведение при поддержке GPS, а к цели ее доставит малозаметный для радаров стратегический бомбардировщик B-2A Spirit. В ноябре прошлого года было объявлено о поставке ВВС первой партии сверхмощных бомб из общего заказа в 20 штук, что говорит о серьезной подготовке к вероятному удару по заглубленным целям. Предназначаются ли все бомбы одному Ирану, Ирану и Северной Корее или есть другие потенциальные адресаты, неизвестно.

Ядерное землетрясение

Планы ударов по ядерным объектам даже с помощью конвенционального оружия, к которому относится и GBU-57, ставят вопрос о последствиях подобных атак для мирного населения, оказывающегося под угрозой радиоактивного заражения. Еще более опасной стала бы весьма соблазнительная с точки зрения военных попытка добавить противобункерному боеприпасу ядерной мощи. Тем не менее у Соединенных Штатов такой боеприпас есть. Речь идет о модификации 11 термоядерной бомбы B61. Действие этого боеприпаса несколько отличается от действия конвенциональных бомб. Если задача последних — как можно глубже уйти под землю и взломать бетонную защиту, то B61−11 не предназначена для заглубления на десятки метров. Уйдя в грунт максимум метров на шесть, она приведет в действие ядерный заряд, взрыв которого вызовет сейсмическую волну. Именно она станет тем поражающим фактором, что способен разрушить вражеские бункеры, спрятанные на глубине десятков метров под слоем бетона или горной породы. Имея сравнительно небольшую мощность (по некоторым данным, 5−10 кт — меньше, чем у бомбы, взорванной над Хиросимой), противобункерная бомба, как считают некоторые американские военные специалисты, не вызовет тех фатальных последствий, которые повлек бы за собой взрыв аналогичного заряда в атмосфере. Остается надеяться, что проверить это на практике в ближайшее время не удастся: даже столь ограниченное и специальное применение ядерных боеприпасов повлекло бы за собой слишком серьезные международно-правовые последствия.

Статья опубликована в журнале «Популярная механика»
(№4, Апрель 2012).

Российские бетонобойные бомбы

История советских бетонобойных авиационных боеприпасов началась в 1940 году. Именно тогда в ГСКБ-47 (сегодня это ГНПП «Базальт») началась разработка первой отечественной авиационной бетонобойной бомбы. Результатом этих работ стала авиабомба БетАБ-150ДС, которая применялась советской авиацией уже во время Великой Отечественной войны.

БетАБ-150ДС была создана на базе артиллерийского снаряда калибра 203 мм и содержала 14,5 кг взрывчатого вещества. Этот боеприпас имел реактивный разгонный двигатель и мог пробивать скальный массив на глубину до 1,65 метра.

В послевоенные годы работы над созданием новых видов подобных боеприпасов были ускорены. Некоторые авиабомбы, созданные в тот период, находятся на вооружении российских ВВС и в наши дни.

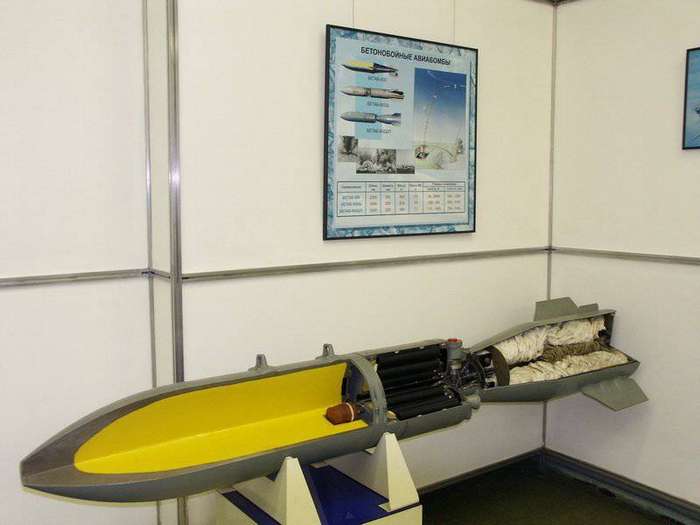

На вооружении военно-воздушных сил России находится три вида противобункерных бомб: БетАБ-500, БетАБ-500У и БетАБ-500ШП. Они отличаются размерами, массой и конструкцией. Также в начале нулевых годов на вооружение была принята кассетная бомба РБК-500У, которая содержит бетонобойные поражающие элементы. Основной целью РБК-500У являются ВПП аэродромов противника.

БетАБ-500У – это свободнопадающая бомба, которую можно сбрасывать с высот от 150 до 20 тыс. метров. Для обеспечения оптимального угла столкновения с поверхностью она оснащена тормозным парашютом. Бомба способна пробить 1,5 метра железобетонных конструкций или 3 метра грунта.

БетАБ-500У используется для уничтожения подземных командных пунктов или узлов связи противника, ДОТов, шахтных установок, складов боеприпасов и ГСМ, железобетонных укрытий боевой техники, взлетно-посадочных полос.

Масса БетАБ-500У составляет 510 кг, из которых 45 кг приходится на взрывчатое вещество.

Бетонобойная бомба БетАБ-500 также относится к свободнопадающим боеприпасам. Ее вес составляет 477 кг, бомба несет 76 кг взрывчатого вещества.

Еще одной противобункерной бомбой, которая стоит на вооружении ВВС России, является БетАБ-500ШП.  Она относится к штурмовым реактивным бетонобойным бомбам. Эта авиабомба снабжена реактивным ускорителем, поэтому может применяться с высоты от 170 до 1 тыс. метров. Бомбометание проводится в горизонтальном полете при скорости 700-1200 км/ч или с пикирования с углом не более тридцати градусов.

БетАБ-500ШП используется в первую очередь для уничтожения бетонного покрытия взлетно-посадочных полос, она способна пробивать броню толщиной до 650 мм или слой железобетона толщиной 1,2 метра. Взрыв одной такой бомбы может привести в негодность более 50 кв. метров взлетно-посадочной полосы. Кроме ВВС России, бомба БетАБ-500ШП состоит на вооружении индийской армии.

В 2002 году на вооружение российских военно-воздушных сил была принята кассетная бомба РБК-500У. Она содержит десять боевых бетонобойных элемента и может применяться на высотах от 160 до 16 тыс. метров. Основной целью РБК-500У также являются взлетно-посадочные полосы аэродромов.

ЗАБ-500 500 кг

Зажигательная авиабомба ЗАБ-500Ш, калибра 500 кг, предназначена для поражения огнем боевой техники (самолеты на открытых стоянках, автомашины, РЛС), открытых складов боеприпасов, складов ГСМ, строений с легкими перекрытиями и т.п., а также живой силы в любое время года при температурах окружающего воздуха не ниже -25 0С и наличии снежного покрова до 20 см.

ЗАБ-500Ш может применяться с высот от 50 м и выше. Она наиболее эффективна при применении с высот до 500 м в сухое время года при положительной температуре окружающего воздуха.

Авиабомба может применяться с горизонтального полета, пикирования и кабрирования самолета. При установке времени дальнего взведения взрывателя 1,5 с обеспечивается безотказное действие зажигательной авиабомбы при бомбометании с высот от 50 До 1000 м и безопасность самолета-носителя от поражения осколками сброшенной авиабомбы яри скорости горизонтального полета самолета не менее 700 км/ч.

БРОНЕБОЙНЫЕ АВИАБОМБЫ ВТОРОГО ПОКОЛЕНИЯ

Бронебойные авиабомбы БРАБ-500 (слева), БРАБ-1000

Бронебойные бомбы второго поколения были спроектированы в 1939-1941 гг. в ГСКБ-47. В служебных документах их называли бронебойными бомбами «новой конструкции». Часть испытаний этих авиабомб на эффективность провели не натурным бомбометанием, а в наземных условиях стрельбой моделями авиабомб из гладкоствольных пушек по бронеплитам. Этот метод позволил резко ускорить и удешевить отработку изделий. За несколько дней до начала войны испытания авиабомб были завершены, и изделия представлены в правительство для приема на вооружение ВВС.

Корпуса бронебойных авиабомб новой конструкции изготавливались путем штамповки из легированной стали с последующей механической и термической обработкой и имели конусообразную фоому, суживающуюся к хвостовой части. Стенки корпуса переменной толщины, что обеспечивает при ударе о преграду его равнопрочность по всей длине.

На головной части, имеющей оживальную форму, сделаны 2 кольцевые канавки, определяющие границу разрушения головки при проникании бомбы в броню различной прочности. В хвостовую часть ввинчивается дно, к которому приварены запальные стаканы, один – у БРАБ-250 и два – у БРАБ-500 и БРАБ-1000.

Стабилизатор имел коробчатую форму. У БРАБ-250 и ББРАБ-1000 он смонтирован на штампованном конусе и закреплялся на дне корпуса с помощью прижимного кольца. У БРАБ-500 крылья приварены непосредственно к дну корпуса.

Бронебойные авиационные бомбы снабжались основными и дополнительными бугелями. Корпус и дно снаряжались тротилом отдельно.

Данные бронебойных бомб новой конструкции
Тип бомбыБРАБ-250БРАБ-500БРАБ-1000
Вес бомбы, кг2555101012
Вес ВВ, кг31,365,5131
Длина бомбы, мм1828-18412297-23132789-2815
Диаметр корпуса, мм220277356
Размах стабилизатора, мм390480
ВзрывательАВ-87АВ-87два АВ-87

При скорости самолета 360 км/ч БРАБ-500 с высоты 500 м проникает в железобетон на 248 мм, с высоты 3000 м – на 574 мм, а с высоты 8000 м – на 860 мм.

При скорости самолета 360 км/ч БРАБ-1000 проникает в железобетон с высоты 500 м – на глубину 496 мм, 3000 м – 1156 мм и 8000 м – 1780 мм.

Подвеска авиационных бомб

Первоначально авиационные боеприпасы брались пилотом или другими членами экипажа в кабину, и просто руками выбрасывались при полёте над целью. В дальнейшем стали применяться различные дистанционные устройства подвески бомб на держатели, их приведения в активное состояние перед сбросом и непосредственно сам сброс.

При расположении боеприпасов внутри фюзеляжа (это называется «внутренняя подвеска») конструктивно предусматриваются специальные отсеки вооружения (грузовые отсеки), закрываемые в полёте створками. Внутри такого отсека, как правило, находятся кассетные бомбовые держатели (КД), представляющие собой раму с направляющими, электрозамками, механизмами подъёма грузов, цепями блокирования и сброса, и т. д. На каждую кассету может подвешиваться несколько авиабомб в ряд. Также достаточно широко применяются различные контейнеры, которые снаряжаются боеприпасами на земле специально обученными людьми и поднимаются в грузоотсек уже полностью готовыми к применению. В грузоотсеке могут находиться и другие виды держателей и различных устройств для перевозки и применения различных грузов — балочные держатели, катапультные устройства и др.

При расположении боеприпасов снаружи на конструкции самолёта («внешняя подвеска») часто применяются универсальные многозамковые балочные держатели (МБД). Например, конструкция балочного держателя МБД3-У9 позволяет подвесить на него до девяти бомб калибра 250 кг группами по три штуки. Также специализированные балочные держатели применяются для подвески ракетного оружия.

Процесс подвески авиабомб и грузов часто механизирован. Широко применяются лебёдки с ручным или электрическим приводом — в последнем случае для централизованного управления стандартными электролебёдками Бл-56 используется мобильный пульт управления на базе тележки ТСУЛ-56.

Необходимо отметить, что чем больше летательный аппарат, тем более гибко и универсально его боевое применение, допускающее множество комбинаций (вариантов загрузки) различными типами авиационных средств поражения (АСП). В отечественной авиации имеются машины, в которых предусмотрено до 300 различных вариантов загрузки, в зависимости от особенностей каждой конкретной задачи.

  • Бомбовый отсек
  • Узел подвески вооружения

Саддам застал врасплох

К моменту вступления иракской армии в Кувейт и начала подготовки американской акции наиболее «продвинутой» в ВВС США противобункерной боевой частью была BLU-109 (Bomb Live Unit). Эта БЧ имела корпус из стального сплава толщиной 25 мм, который заполнялся 240 кг взрывчатки (тритонала). BLU-109 использовалась в авиабомбах GBU-24 (для F-111 Aardvark и F-15E) и GBU-27 с системой лазерного наведения Paveway III (для F 117A), а также в бомбах электронно-оптического наведения GBU-15 и в ракетах (фактически в управляемых бомбах с ракетным двигателем) AGM-130. Эта штуковина могла пробить примерно метровый слой армированного сталью бетона, а затем, благодаря электромеханическому взрывателю, подорвать заряд тритонала и уничтожить содержимое бункера.

Однако Саддам Хусейн был, похоже, в курсе возможностей американского оружия: он закопал и забетонировал свои стратегически важные объекты так, что BLU-109 они оказались не по зубам. Разведка докладывала, что иракские бункеры для укрытия живой силы и пунктов управления представляли собой разветвленную систему трубчатых переходов, которые соединяли помещения разного назначения. Все это помещалось под 15-метровым слоем грунта и железобетонной плитой толщиной 60 см. Неядерного оружия, которое обладало бы достаточной энергией для преодоления такой двухслойной защиты, у американцев на тот момент не было.

В этой ситуации Томас Фергюсон, один из высокопоставленных чинов ВВС США, в октябре 1990 года дал задание конструкторскому подразделению ASD Development Planning group, располагающемуся на военно-воздушной базе Эглин (штат Флорида), срочно подготовить предложения по созданию оружия, способного дотянутся до подземных бункеров Саддама. К проекту также подключили инженеров Lockheed Missile and Space Company.

Оружие
В России создали оружие против стай дронов

РБК-500АО 380 кг

БК — разовые бомбовые кассеты. Представляют собой тонкостенные авиабомбы, предназначены для применения авиабомб малого калибра (до 20 кг.). Название состоит из сокращенного наименования и типа снаряжения.

Некоторые РБК имеют в комплекте съёмный обтекатель позволяющий эффективно устанавливать РБК на самолёты как с внешней подвеской так и с внутренним отсеком вооружения. РБК по способу разбрасывания боевых элементов делятся на два вида:

Обтюраторного типа — имеют в своей конструкции жёстко закреплённый обтюраторный диск, который после срабатывания дистанционного взрывателя и воспламенения им вышибного заряда под действием пороховых газов отделяется от стакана и перемещается внутри корпуса бомбы вместе с центральной трубой вокруг которой размещаются мелкие авиабомбы. Отделяется хвостовой конус, и боевые элементы выходят за пределы кассеты.

С центральным воспламенительно-разрывным зарядом (ВРЗ) — в конструкции бомбы есть центральная перфорированная труба с ВРЗ и боковое ослабленное сечение, закрытое планкой. При срабатывании взрывателя, инициируется ВРЗ. Образовавшиеся газы разрушают корпус бомбы по сечению и разбрасывают авиабомбы, при этом достигается больша́я площадь рассевания авиабомб.

https://www.youtube.com/watch?v=XGiueaVucrI

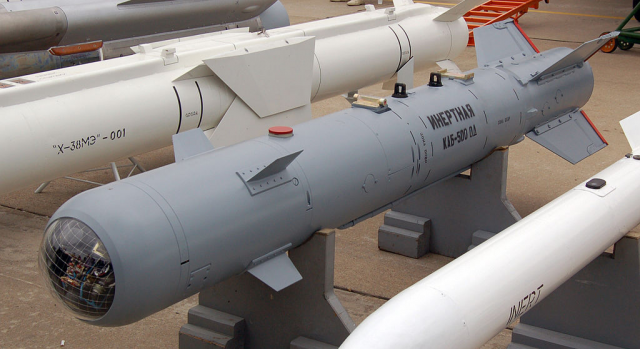

КАБ-500Л 534 кг

Представитель семейства советских/российских корректируемых авиационных бомб весом около 500 килограмм. Первая из семейства (КАБ-500Л) была принята на вооружение в 1975 году.

Одновременно с неуправляемым вариантом был разработан корректируемый вариант бомбы КАБ-500Кр наводящийся на цель с помощью телевизионной ГСН. В последующем появились другие варианты корректируемых КАБ-500 с наведением по лазерной подсветке целей, а также КАБ-500С с наведением по ГЛОНАСС.

Боевая часть бомбы может быть бетонобойной для разрушения бетонных перекрытий, фугасной и объемнодетонирующей для поражения пехоты и техники в том числе в укрытиях ударной волной.

Управляемая (корректируемая) авиационная бомба (КАБ) относится к высокоточному оружию. Свойство планирования, которым обладают КАБ, позволяет самолётам-носителям применять их без входа в зону объектовой ПВО противника.

Рекордная скорость

Из арсенала Watervliet собранные корпуса вновь доставили на базу Эглин, где их предстояло зарядить. Разумеется, никакого специального оборудования для бомбы такого размера на авиабазе не было, и работать приходилось почти кустарными методами. В частности, изолирующий слой, который наносился на внутреннюю поверхность корпуса, должен был пройти термообработку в специальной печи, однако вместо печи инженеры были вынуждены использовать самодельный внешний электронагреватель. Вручную, вкопав корпус вертикально в землю, в бомбу ведрами заливали горячий расплавленный тритонал. Для системы наведения использовали лазерное прицельное устройство от GBU-24. Получившаяся боевая часть в итоге стала называться BLU-113, а бомба, сделанная на ее основе, — GBU-28.

Поскольку время поджимало, вместо положенных 30 испытательных пусков ограничились всего двумя. 24 февраля 1991 года бомба была сброшена с F-111 на пустынном полигоне. GBU-28 ушла в грунт на 30 м — с такой глубины ее решили даже не выкапывать. Два дня спустя бомбу разогнали на реактивной рельсовой тележке и выстрелили по стоящей вертикально стопке железобетонных плит. Снаряд пробил все плиты и улетел еще на 400 м.

Еще два корпуса, сделанные на авиабазе Эглин, были заряжены, оборудованы и отправлены непосредственно в Ирак. Пользуясь полным господством американской авиации в воздухе, 23 февраля 1991 года два F-111 без происшествий добрались до цели — одного из подземных бункеров иракской армии. Пока один бомбардировщик подсвечивал цель с помощью устройства ЛПЦ, другой заходил на бомбометание. Одна бомба прошла мимо, сделав вероятность успеха испытаний всего лишь 50-процентной. Зато другая улетела точно в цель, не оставив на поверхности никаких видимых следов удара. Лишь семь секунд спустя из вентиляционной шахты бункера повалил густой дым, что могло означать только одно — бункер поражен и выжжен дотла. От постановки задачи до появления мощной противобункерной бомбы GBU-28 прошло всего-то четыре месяца.

БРОНЕБОЙНЫЕ АВИАБОМБЫ ПЕРВОГО ПОКОЛЕНИЯ

Бронебойные авиабомбы БРАБ-220 (слева), БРАБ-500 (старой конструкции).

Советские бронебойные авиабомбы первого поколения были созданы в начале 1930-х гг. В их число входили БРАБ-220, БРАБ-500 и БРАБ-1000. В служебных документах 1940-х гг. их называли бомбами «старой конструкции».

Бомбы «старой конструкции» состояли из двух свинчиваемых частей. Головную часть составлял корпус-снаряд с приваренным к нему кольцом жесткости (БРАБ-220 кольца жесткости не имела) и хвостовой, свальцованный из листовой стали конус, к которому были приварены соединительное резьбовое кольцо, донный запальный стакан и 4-первый стабилизатор. Бомбы снабжались основным и дополнительным бугелями.

Снаряжение производилось тротилом, отдельно – головная и хвостовая части, в запальный стакан ставился дополнительный детонатор.

В довоенное время считалось, что бронебойные бомбы старой конструкции могут пробить палубную броню толщиной до 200 мм, но опытным путем это не проверялось.

Корпус авиабомбы БРАБ-220 состоит из фугасного 11-дюймового (279-мм) морского снаряда. К нему приварена хвостовая часть, состоящая из конуса и 4-перого стабилизатора. Снаряд переснаряжен тротилом (в 11-дюймовых артиллерийских снарядах первоначально в качестве взрывчатого вещества использовался черный порох, влажный пироксилин и мелинит). Все бомбы старой конструкции снабжались взрывателями АПУ-1 и АПУВ-М.

Бомба из гаубицы

Рассматривались разные идеи, в том числе проект создания сверхтяжелой бомбы, которая сбрасывалась бы с B-52 и имела массу, сопоставимую с легендарной бомбой времен Второй мировой войны Tallboy массой 5 т. Проблема же состояла главным образом в том, что, поскольку новая бомба нужна была военным практически немедленно, ее предстояло собрать из неких готовых компонентов.

Чтобы успешно пробивать грунт, бетон и броню, снаряд должен быть достаточно тяжелым, иметь малое сечение (чтобы не «размазывать» кинетическую энергию по большой площади) и состоять из прочного сплава, чтобы при соприкосновении с препятствием БЧ не оставалась на твердой поверхности, а пронизывала ее. Найти соответствующий этим требованиям корпус, да еще из готовых деталей, казалось малореальным. Выход подсказал бывший армейский офицер, работавший на Lockheed. Он вспомнил, что где-то на складах должны храниться списанные гаубичные стволы M201 SP. Они как раз были сработаны из сплава, идентичного тому, из которого были изготовлены и носовые части BLU-109. Стволы нашлись на складах нескольких артиллерийских арсеналов, в частности в арсенале Watervliet (штат Нью-Йорк). Именно в мастерских этого арсенала стволы были доработаны до нужных параметров. Их обрезали под заданный размер, удалили все выступающие элементы с внешней поверхности. Изнутри стволы рассверлили до диаметра 10 дюймов (254 мм), чтобы к новому «телу» бомбы можно было плотно пригнать наконечник от BLU-109.
