Основные модификации[]

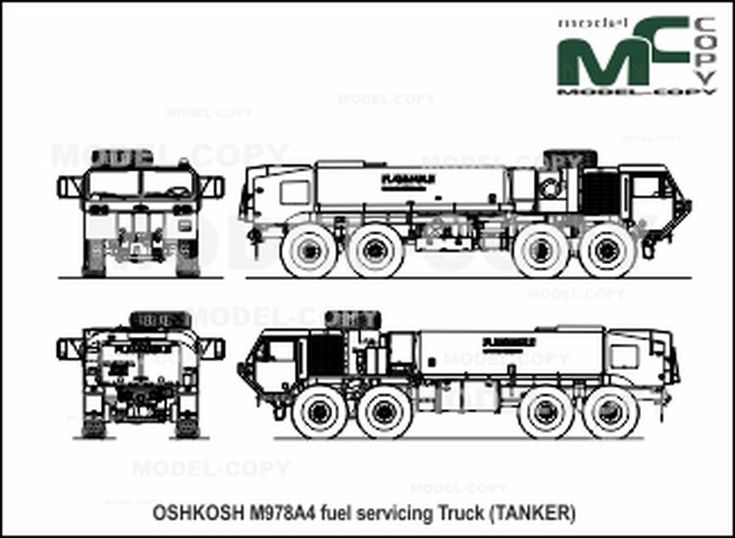

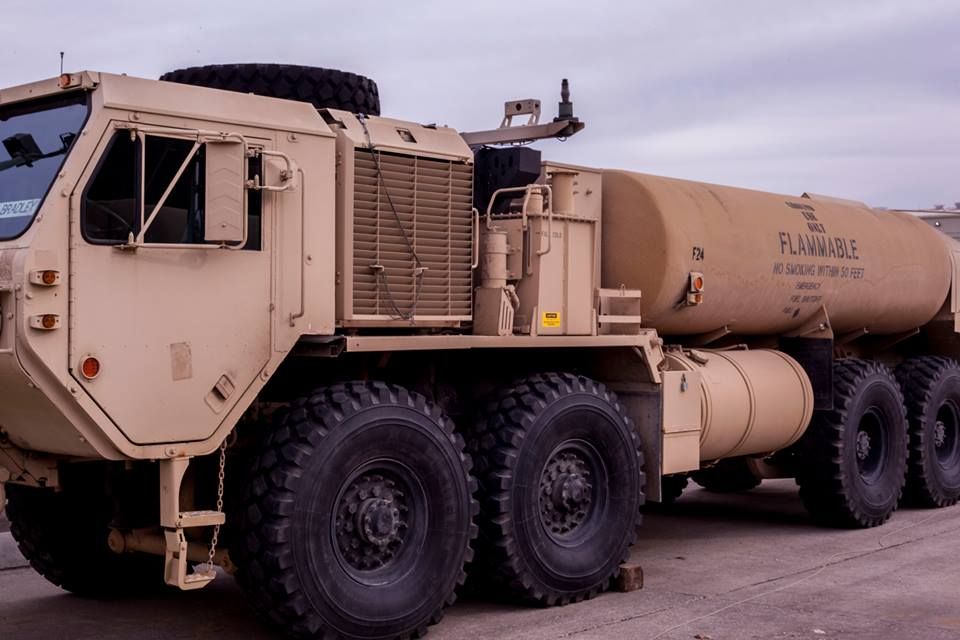

Базовой машиной семейства НЕМТТ стал грузовик общего назначения M977. Его колёсная база составляет 5334 мм, длинна грузовой платформы — 5400 мм. Платформа снабжена откидными бортами, а сзади неё установлен гидравлический кран “Гроув” грузоподъёмностью 1,1 т и две гидравлические опоры. Указанное оборудование существенно ускоряет погрузо-разгрузочные операции. На шасси М977 создан топливозаправщик М978 со стальной эллиптической цистерной ёмкостью 9500 л и автономной насосной станцией производительностью 1100 л/мин. Ещё одной модификацией М977 является автомобиль M985 — грузовик, специально предназначенный для перевозки транспортно-пусковых контейнеров к РСЗО MLRS. Он комплектуется краном “Гроув” грузоподъёмностью 2,4 т с вылетом стрелы 5 м и может буксировать двухосный прицеп с дополнительным боекомплектом. Для седельного тягача М983 использовано укороченное шасси с колёсной базой 4975 мм. Машина может буксировать полуприцепы массой до 27 т. Главным её предназначением является буксирровка двухосного прицепа, на котором размещается пусковая установка М901 ЗРК “Пэтриот”. На полуприцепе устанавливаются четыре транспортно-пусковых контейнера, перегрузочный кран, электрогенератор, а также необходимые механизмы наведения и пуска. Ещё один вариант на укороченном шасси (база — 4850 м) — эвакуационная машина M984. Помимо штатной механической лебёдки она снабжена гидравлической лебёдкой с тяговым усилием 27,6 т (длина троса 56,4 м), а также 11-тонным подъёмным приспособлением для буксировки повреждённой техники в полупогружённом состоянии. В комплект спецоборудования М984 входят также кран “Гроув” грузоподъёмностью 6 т (вылет стрелы 2,7 м), сварочное, ремонтное и такелажное оборудование. В семейство НЕМТТ входят также пожарная машина М1142, машина для перевозки имущества понтонного парка М1977 и ряд других. Особо следует отметить автомобиль М1120, вместо грузовой платформы снабжённый устройством погрузки-выгрузки контейнеров — именно такие машины сейчас «играют первую скрипку» в системе логистики армии США.
Description
The HEMTT’s objective is to provide heavy transport capabilities for supply and re-supply of combat vehicles and weapons systems. Compared to earlier generation 5-ton trucks in U.S. Army service it offers increased payload and mobility. The HEMTT is available in a variety of configurations, including cargo, tanker, tractor and wrecker.
The HEMTT was developed from the outset as a tactical truck, but to minimize procurement and life cycle costs included militarized commercial automotive components where possible, these including the engine and transmission. Some components used in early HEMTTs are common with the Oshkosh Logistics Vehicle System (LVS) vehicles which were supplied to the U.S. Marine Corps.
With the exception of the M984 wrecker variant (254 × 89 × 9.5 mm, front; 356 × 89 × 9.5 mm, rear), on all HEMTT variants the chassis is formed of 257 × 89 × 9.5 mm heat-treated carbon manganese steel with a yield strength of 758 MPa. Bolted construction with Grade 8 bolts is used throughout. A centrally mounted self-recovery winch is an option and this is fitted to around 20% of production.
The HEMTT’s two-door forward control cab seats two. It is of heavy-duty welded steel construction with corrosion-resistant sheet metal skins. Simula Inc. (acquired by Armor Holdings in 2003 and now BAE Systems) supplied 186 add-on cab armoring kits for use in the former Yugoslavia. These were not issued, but from 2004 were used in Iraq. BAE systems supplied a next-generation armor kit for the HEMTT and by late-2006 had supplied the U.S. Army with around 3600 kits for the Oshkosh HEMTT and PLS. The HEMTT A4 is fitted with the slightly larger from the Oshkosh PLS A1. This cab complies with the U.S. Army’s Long Term Armor Strategy (LTAS) requirements of an A- and B-kit armoring philosophy. It also comes as standard with integrated floor armor, an integrated mount for a machine gun and gunner protection kit, and air-conditioning.
A Detroit Diesel 8V92TA V-8 two-stroke diesel developing 445 hp (332 kW) is fitted in HEMTT A0 and A1 models, with the DDECIV version of this engine fitted to A2 HEMTTs. An EPA 2004 compliant Caterpillar (CAT) C-15 six-cylinder, 15.2-liter diesel developing a peak of 515 hp (384 kW) is fitted to HEMTT A4 models. HEMTT A0 and A1 models are fitted with an Allison HT 740D 4F/1R automatic transmission, torque converter, and Oshkosh 55,000-pound (25,000 kg) two-speed transfer case. HEMTT A2 models have the Allison HD 4560P 6F/1R automatic transmission. HEMTT A4 models are fitted with an Allison 4500SP 5F/1R automatic transmission and an uprated version of Oshkosh’s 55,000-pound (25,000 kg) two-speed transfer case.
The front axles on all HEMTTs are single-reduction Oshkosh 46K, the rear are Dana single-reduction which vary according to configuration. Drive to the front axles is selectable and all axles have differential locks. Suspension on A0/A1/A3 models is by Hendrickson leaf springs with equalizing beams. Suspension on A4 models is Holland air suspension, load rating on the rear axles varying by configuration. Tire size is 1600 R20 on all models, and standard tire fit is Michelin XZL.
All models are capable of fording water crossings up to 48 in (120 cm) deep, and can climb a gradient of at least 60%. All original variants are air transportable in the C-130. All variants are air-transportable in the C-17.
Original HEMTT models now have the suffix A0. Only the M984 wrecker was produced in A1 configuration. All models were produced in A2 configuration. The A3 suffix is applied to HEMTT technology demonstrators with a diesel-electric drive system. Current HEMTT production models have the suffix A4.
Описание
Целью HEMTT является обеспечение возможности подъема тяжелых грузов для поставки и пополнения запасов боевых машин и систем вооружения для вооруженных сил США. Он отличается исключительной мобильностью по сравнению с обычными грузовиками (5-тонные грузовики) благодаря большому количеству колес и турбомотору в сочетании с полным приводом и очень большими шинами низкого давления. Хотя он гораздо менее популярен по сравнению с Хамви , он чрезвычайно важен для логистических перевозок за быстрыми силами, движущимися на танке M1 Abrams . Зарекомендовавший себя как надежный и ключевой автомобиль для парка колесных транспортных средств армии США, сегодня в эксплуатации находится около 13 000 автомобилей HEMTT . HEMTT имеет запас хода 644 км с баком на 587 литров и может развивать максимальную скорость до 100 км / ч.
Стоимость традиционного HEMTT (M977 или M985) начинается примерно от 135 000 долларов (около 106 897 евро ).
В HEMTT A4, последнем из серии HEMTT, дизельный двигатель MTU Detroit Diesel был заменен рядным шестицилиндровым двигателем Caterpillar C15 / 17. Все двигатели CAT имеют турбонаддув и компьютеризированы. Они намного мощнее предыдущих двигателей MTU Detroit Diesel и более экономичны. Техническое обслуживание также было упрощено (по крайней мере, когда речь идет о диагностике неисправностей) за счет включения технологии бортовой диагностики .
Все модели способны преодолевать водные пути глубиной до 1,21 метра и могут перевозиться по воздуху на самолетах C-130 и C-17 .
Топливозаправщики на шасси ГАЗ 3309 и ГАЗ 3308
Грузовой автомобиль ГАЗ 3309 отличается от модели ГАЗ 3307 в основном только тем, что вместо бензинового двигателя на грузовик установлен дизельный мотор. В настоящее время марка ГАЗ 3307 уже не производится – бензиновые моторы расходуют много топлива. На машинах 3309 Горьковский автозавод устанавливает следующие моторы:
- ММЗ Д-245 Минского моторного завода (объем 4, 75 л);
- ЯМЗ-534 Ярославского завода (объем 4, 43 л);
- Cummins ISF американского производителя (в основном собирались в Китае), объем 3,8 л.
На шасси 3309 производятся топливозаправщики марок АТЗ 36135-011, АТЗ 36135-011, АТЗ-4,9. Цистерна устанавливается емкостью 4,9 м³, есть модели с двухсекционной бочкой – в цистерне полость внутри имеет перегородку, и предусматривается две заливные горловины.
Дальнейшее развитие[]
В 2000-е годы в производство поступили автомобили HEMTT нового поколения, обозначающиеся индексом А4 (например М977А4). Они комплектуются дизелем “Катерпиллер” мощностью 515 л.с. и пятиступенчатыми коробками передач. Кроме того, автомобили НЕМТТ послужили основой для ещё двух семейств грузовиков: армейских пятиосных машин PLS (Palletized Load System — Система погрузки на поддонах) и четырёхосных сочленённых автомобилей LVS (Logistics Vehicle System — Система машин для грузоперевозок) для Корпуса морской пехоты (КМП США не использует машины семейства НЕМТТ, которые используются Армией США).
Немного из истории автотопливозаправщиков на шасси ГАЗ
За время своего существования Горьковский автозавод производил всякие виды автотопливозаправщиков. Первым АТЗ сталь автомобиль, собранный на базе двухтонного трехосного грузовика ГАЗ ААА. Модель получила название БЗ-48, использовался авто в народном хозяйстве и в Вооруженных Силах.
Емкость цистерны такого АТЗ составляла 1350 литров. Машина появилась в 1938 году, а в 1939 году бочку увеличили до 1500 литров – в годы войны с помощью такой техники заправляли военные самолеты. Трехосные автомобили были неудобны в эксплуатации, и поэтому в скором времени появился еще один вид топливозаправщика – БЗ-42. Машина была создана на базе «полуторки» ГАЗ АА, емкость цистерны оставалась прежней – 1500 литров.
На шасси ГАЗ 51А производились две модели АТЗ. Первая из них выпускалась с 1950 года и имела название АБЗ-50, вторая модель АТЗ-2,2-51А появилась в 1966 году. Обе машины имели одинаковую емкость цистерны – 2000 литров.
В дальнейшем с появлением модели ГАЗ 53 стали собираться АТЗ и на базе этого грузовика. Модель поучила название АТЗ-3,8-53А. По аббревиатуре понятно, что машина построена на шасси 53А, а объем цистерны составляет 3,8 м³ (3800 литров).
Автомобиль собирался на Курганском заводе, также существовала и модель АТЗ-4,2-53А с цистерной 4200 л. Теперь осталось упомянуть шасси ГАЗ 52 – на базе его был произведен топливозаправщик АТЗ-2,4-52.
Особенности конструкции[]
Машины семейства НЕМТТ отличаются низкопрофильной схемой с мощной лонжеронной рамой. Кабина пониженного расположения вынесена на удлинённый передний свес, за ней расположен моторный отсек. Силовая установка — двухтактный дизельный двигатель “Детройт Дизель” мощностью 450 л.с. Коробка передач — четырёхступенчатая “Аллисон”. Её дополняет двухступенчатая раздаточная коробка с пневматическим управлением и самоблокирующимся межосевым дифференциалом. Привод на две пары передних управляемых колёс — отключаемый. Неразрезные мосты с одноступенчатыми главными передачами подвешены на рессорах. Тормоза — барабанные, с двухконтурным пневматическим приводом. Все колёса — односкатные камерные “Мишлен”, снабжены системой подкачки в движении. Запасное колесо укреплено на правой стороне моторного отсека. Элетрооборудованние — 24-х вольтное. Для повышения подвижности на трудно проходимой местности большинство модификаций НЕМТТ комплектуется лебёдками самовытаскивания с тяговым усилием 9,1 тс. Двухместная цельнометаллическая кабина обеспечивает достаточно высокий уровень комфорта. В её комплектацию входят два регулируемых сиденья с ремнями безопасности, отопитель, двухскоростные стеклоочистители, солнцезащитные козырьки. Пониженное расположение центра тяжести НЕМТТ, большой передний угол въезда и дорожный просвет (603 мм) обеспечивают автомобилю чрезвычайно высокую проходимость на местности.
Tanker
- turbosquid$10
oil tank
…cistern vehicle truck transport container realistic semi-trailer fluids liquid tanker car milk semitruck lorry trailer semitraile oil tank 3d…
turbosquid$699
4 Cargo Ships
…commerce transport carrier sea ocean vessel port dry freight tanker modern realistic shipping 4 cargo ships 3d model available…
turbosquid$199
Kenworth T680 2015 Tanker 3D Model
…orting oil gasoline
kenworth t680 2015 tanker 3d model download .c4d .max .obj .fbx .ma .lwo .3ds .3dm .stl squir 104156 3dexport
3d_export$129
Volvo FH16 Globtrotter Tanker 2013-2015 3D Model
… fuel
volvo fh16 globtrotter tanker 2013-2015 3d model download .c4d .max .obj .fbx .ma .lwo .3ds .3dm .stl squir 102276 3dexport
3d_export$139
Freightliner Cascadia 3D Model
…semi trailer hauler heavy lorry vehicle transport industrial tank tanker car tractor usa 22 18 freightliner cascadia 3d model…
cg_studio$199
Oil Tanker Ship Evergreen State3d model
… .lwo .fbx .c4d .3ds – oil tanker ship evergreen state 3d model, royalty free license available, instant download after purchase.
cg_studio$49
Industrial Oil Tank Car3d model
…industrial oil tank car3d model cgstudio tank tanker transport liquid gasoline gas vehicle car truck boxcars industrial…
turbosquid$149
details tanker glass 3d obj
… available on turbo squid, the world’s leading provider of digital 3d models for visualization, films, television, and games.
turbosquid$10
3d table
…3d table turbosquid desk office vintage retro tanker 1950 1960 metalstand metal craftsman steelcase steel furniture furnishings…
Fuel
- turbosquid$49
NYPD Chevy
…automobile gm eco plug-in hybrid auto electric vehicle compact fuelefficient police nypd traffic cop nypd chevy 3d model available…
turbosquid$10
Gas Can
…gas can turbosquid gas can box canyster canister petrol fuel military tank gear classic lowpoly low poly flammable explosive…
turbosquid$10
Electric Vehicle Charging Station
…vehicle charging station turbosquid vehicle charging station tesla car fuelng white charge”>green charge electric ge plug accessory power vray…
turbosquid$65
Petrol Gas Station
…petrol gas station turbosquid petrol gas station forecourt fuel diesel petrol gas station 3d model available on turbo…
turbosquid$9
Candle holder
…lantern victorian antique gas torch lighting beacon lamp gaslight fuel low poly video game ready candle holder candle holder…
turbosquid$29
Chandelier
…candle victorian antique gas torch lighting beacon lamp gaslight fuel video game ready chandelier 3d model available on turbo…
turbosquid$19
Lantern
…candle victorian antique gas torch lighting beacon lamp gaslight fuel low poly video game ready lantern 3d model available…
turbosquid$29
Smeg 90cms Dual Fuel Range Cooker Electric Oven Gas 5 Ring Hob SUK91MFX
… available on turbo squid, the world’s leading provider of digital 3d models for visualization, films, television, and games.
turbosquid$10
Electric Vehicle Charging Station
…vehicle charging station turbosquid vehicle charging station tesla car fuelng white charge”>orange charge electric ge plug accessory power vray…
3d_export$189
Chevrolet collection 3D Model
…collection set pack chevrolet caprice police car vehicle wheel fuel gas sheriff white black road way patrol old auto…
Автотопливозаправщик ГАЗон Next
Грузовой автомобиль пятого поколения ГАЗон Некст появился в 2014 году. Грузовик имеет современный дизайн и отличные технические характеристики. Авто оснащается только дизельными двигателями внутреннего сгорания, бензиновых версий с завода не предусмотрено. В линейке моторов всего два типа ДВС:
На некоторых ГАЗонах по заказу устанавливается предпусковой подогреватель, обеспечивающий бесперебойный запуск холодного двигателя в любой мороз. В новом автомобиле немало импортных комплектующих отличного качества, продлевающих срок службы техники.
Также существует мини-топливозаправщик – он оборудован топливораздаточной колонкой и цистерной на 1500 литров.
Топливозаправщик АТЗ-5,2
Бензовоз АТЗ-5,2 на шасси ГАЗон Некст оборудован цистерной объемом 5,2 литра. Емкость имеет горизонтальное расположение, внутри бочка усилена дополнительными ребрами жесткости, которые значительно снижают возможность возникновения гидравлических ударов при движении авто.
Вид сзади топливозаправщика на базе ГАЗ-NEXT АТЗ-5,2
Автомобиль имеет следующие технические характеристики:
- Объем цистерны – 5200 л;
- Шасси авто – С41R13;
- Габариты авто – 6,3/2,25/2,74 м;
- Расстояние между осями (колесная база) – 4,515м;
- Полная масса автомашины – 8,7 тонны;
- Максимально допустимая скорость – 90 км/час;
- Дорожный просвет – 25,3 см;
- Заправочная емкость топливного бака – 100 л;
- Привод колес – задний (4х2);
- Коробка переключения передач – 5 ст., механическая;
- Наполнение цистерны – через верх;
- Слив топлива из емкости – самотеком.
Топливозаправщик имеет возможность перекачивать насосом топливо из одного резервуара в другой, минуя собственную емкость. В состав топливозаправочного оборудования входят рукава напорные, раздаточный пистолет, насос и счетчик. Машина оборудуется проблесковым маячком оранжевого цвета, насос приводится в действие через привод от коробки отбора мощности.
В задней части авто предусмотрена лестница с удобными ступенями, на которых сделаны просечки, исключающие скольжение.
