Оперативно тактический ракетный комплекс «Искандер»

История «Искандера»

Концептуальная разработка «Искандера» началась в 1988 году – новый комплекс должен был заменить ОТРК «Ока», при этом не подпадая под действие заключённого в 1987 году США и СССР Договора о ликвидации ракет средней и меньшей дальности (ДРСМД). Соглашение предписывало уничтожить баллистические и крылатые ракеты наземного базирования с дальностью полёта 500–1000 км и 1000–5500 км.

Несмотря на то что ОТРК «Ока» имела дальность полёта 400 км и не подпадала под положения ДРСМД, генеральный секретарь ЦК КПСС Михаил Горбачёв по просьбе американской стороны включил в него этот комплекс.

Главный конструктор «Оки» Сергей Непобедимый лично ходатайствовал перед Военно-промышленной комиссией президиума Совмина СССР о разработке нового оперативно-тактического комплекса, на который бы не распространялись положения ДРСМД.

Разработка велась КБ машиностроения в Коломне при участии ЦКБ «Титан» и Научно-исследовательского института электронных приборов (НИИЭП). Впервые «Искандер» был показан публике в августе 1999 года на Международном авиационно-космическом салоне (МАКС) в подмосковном Жуковском. На вооружение комплекс поступил в 2006 году.

Основным видом используемых снарядов является твердотопливная одноступенчатая ракета 9М723К1. После запуска она летит по квазибаллистической траектории и ведёт активное маневрирование, используя газодинамические и аэродинамические рули. Это серьёзно затрудняет её перехват.

Крейсерская скорость ракеты составляет 2,1 тыс. м/с. Наименьшая дистанция до цели – 50 км, а наибольшая зависит от модификации комплекса и вида ракеты.

Комплекс несёт на себе четыре ракеты одновременно – две на пусковой установке и ещё две на машине заряжания.

ОТРК «Искандер» предназначен для поражения крупных целей, которые находятся вне досягаемости артиллерии, – командных центров и баз противника, скоплений бронетехники и надводных кораблей.

Согласно доктрине НАТО, «Искандер» (SS-26 Stone в классификации альянса) является средством создания так называемой зоны A2D – «зоны запрета доступа». Эта концепция предполагает, что силы альянса не могут находиться или передвигаться в радиусе действия систем «Искандер» без риска получения неприемлемого ущерба.

Разногласия по ДРСМД

Несмотря на то что комплекс «Искандер» не нарушает условия ДРСМД, именно одна из его ракет была выбрана Вашингтоном в качестве повода для разрыва договора. В 2014 году тогдашний американский лидер Барак Обама направил президенту России Владимиру Путину письмо, в котором впервые на уровне глав государств обвинил российскую сторону в нарушении условий соглашения.

Вашингтон утверждал, что Москва в нарушение положений договора проводила испытания ракеты 9М729 для комплекса «Искандер», дальность полёта которой якобы превышает 500 км.

Однако представители США и стран НАТО брифинг проигнорировали.

Основные характеристики

Назначение комплекса

Предназначен для поражения боевыми частями в обычном снаряжении малоразмерных и площадных целей в глубине оперативного построения войск противника. Предполагается, что может быть средством доставки тактического ядерного оружия.
Наиболее вероятные цели:

  • средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия)
  • средства противоракетной и противовоздушной обороны
  • самолёты и вертолёты на аэродромах
  • командные пункты и узлы связи
  • важнейшие объекты гражданской инфраструктуры

Состав комплекса

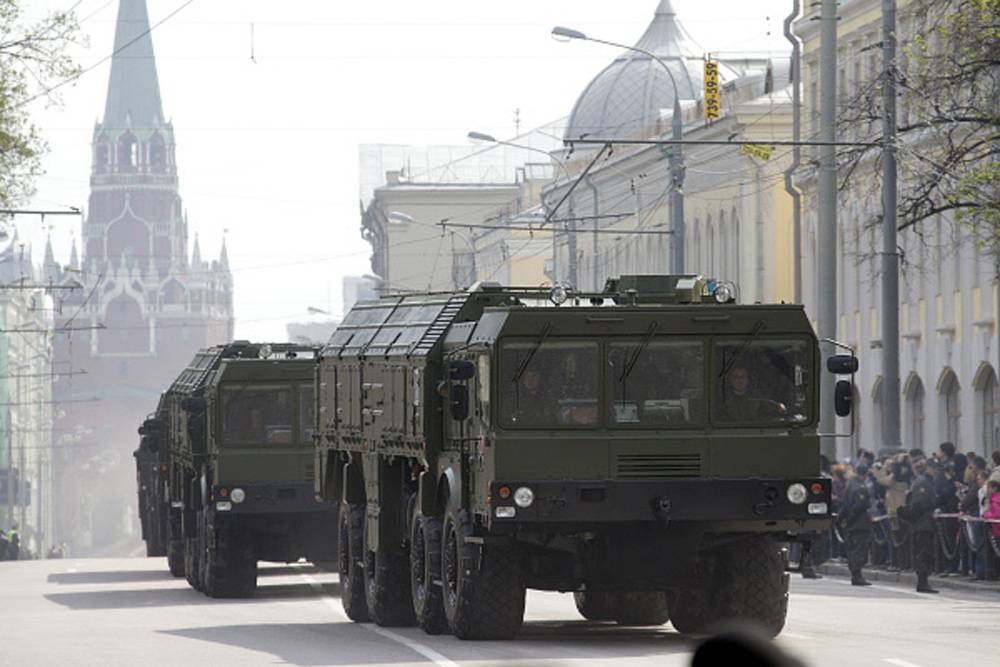

ТЗМ 9Т250-1 комплекса «Искандер-М» на генеральной репетиции Парада Победы-2010 в Москве.

В состав комплекса входят шесть типов машин (51 единица на ракетную бригаду):

  • Самоходная пусковая установка (СПУ) (9П78-1) 12 шт. — предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет. Искандер может быть выполнен на основе специального колёсного шасси производства Минского завода колёсных тягачей (МЗКТ-7930). Полная масса 42 т, полезная нагрузка 19 т, скорость передвижения по шоссе/грунтовой дороге 70/40 км/ч, запас хода по топливу 1000 км. Расчёт 3 человека.
  • Транспортно-заряжающая машина (ТЗМ) (9Т250 (9Т250Э)) 12 шт. — предназначена для транспортировки дополнительных двух ракет. Выполнена на шасси МЗКТ-7930, оснащена погрузочным краном. Полная боевая масса 40 т. Расчёт 2 человека.
  • Командно-штабная машина (КШМ) (9С552) 11 шт. — предназначена для управления всем комплексом «Искандер». Выполнена на колёсном шасси КАМАЗ 43101. Радиостанция Р-168-100КАЕ «Акведук». Расчёт 4 человека. Характеристики КШМ:
  • максимальная дальность радиосвязи на стоянке/на марше: 350/50 км
  • время расчёта задания для ракет: до 10 с
  • время передачи команд: до 15 с
  • число каналов связи: до 16
  • время развёртывания (свёртывания): до 30 минут
  • время непрерывной работы: 48 часов
  • Машина регламента и технического обслуживания (МРТО) — предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Выполнена на колёсном шасси КамАЗа. Масса 13,5 тонн, время развёртывания не превышает 20 минут, время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты — 18 минут, расчёт 2 человека.
  • Пункт подготовки информации (ППИ) (9С920, КАМАЗ 43101) — предназначена для определения координаты цели и подготовки полётных заданий для ракет с последующей их передачей на СПУ. ППИ сопряжён со средствами разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолёта или БПЛА. Расчёт 2 человека.
  • Машина жизнеобеспечения (МЖО) 14 шт. — предназначена для размещения, отдыха и приёма пищи боевых расчётов. Выполнена на колёсном шасси КАМАЗ 43118. Машина имеет в своем составе: отсек отдыха и отсек бытового обеспечения. Отсек отдыха имеет 6 спальных мест вагонного типа с откидными верхними лежаками, 2 рундука, встроенные шкафчики, открывающееся окно. Отсек бытового обеспечения имеет 2 рундука с сидениями, складной подъёмный стол, систему водоснабжения с баком на 300 литров, бачок для подогрева воды, насос для перекачки воды, систему слива, мойку, сушилку для одежды и обуви.
  • Комплект арсенального оборудования и учебно-тренировочные средства.

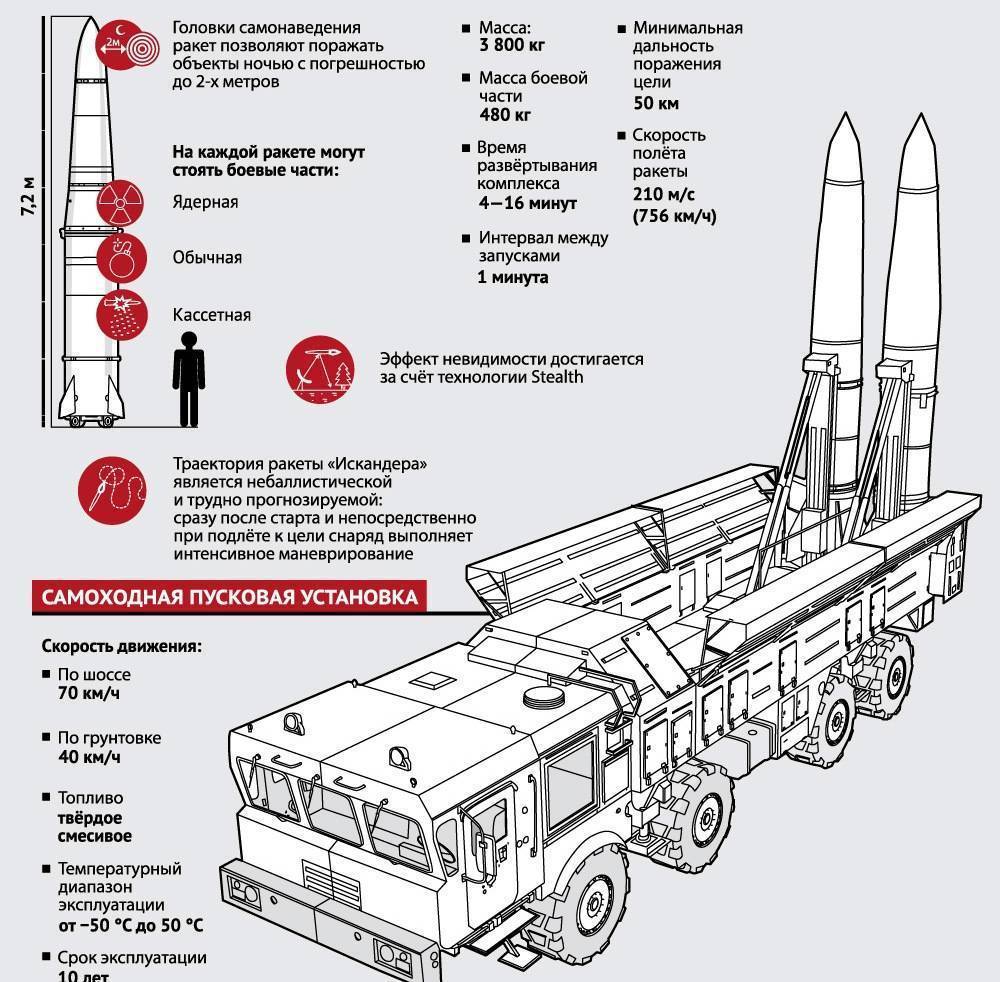

Боевые характеристики

  • Круговое вероятное отклонение: 10—30 м (в зависимости от применяемой системы наведения); 5-7 м («Искандер-М» с применением ракеты с корреляционной ГСН)
  • Стартовая масса ракеты: 3 800 кг
  • Масса боевой части: 480 кг
  • Длина 7,2 м
  • Диаметр 920 мм
  • Скорость ракеты после начального участка траектории: 2 100 м/c
  • Максимальные перегрузки в процессе полета – 20-30G (ракета маневрирует в полете как по высоте так и по направлению полета). Максимальная высота траектории – 50 км.
  • Минимальная дальность поражения цели: 50 км
  • Максимальная дальность поражения цели:
  • 500 км Искандер-К (500 км с крылатой ракетой Р-500, по некоторым источникам до 700км)
  • 280 км Искандер-Э (экспортный)
  • Наведение: ИНС, ГЛОНАСС, Оптическая ГСН
  • Время до пуска первой ракеты: 4—16 минут
  • Интервал между запусками: 1 минута (для пусковой установки 9П78 с двумя ракетами)
  • Температурный диапазон эксплуатации: от −50 °C до 50 °C
  • Срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях

Типы головных частей

В обычном снаряжении:

  • кассетная с 54 осколочными боевыми элементами неконтактного подрыва (срабатывают на высоте около 10 м над поверхностью земли)
  • кассетная с кумулятивными осколочными боевыми элементами
  • кассетная с самоприцеливающимися боевыми элементами
  • кассетная объёмно-детонирующего действия
  • осколочно-фугасная (ОФБЧ)
  • фугасно-зажигательная
  • проникающая (ПрБЧ)
  • специальная (ядерная)

Тактико-технические характеристики

В состав комплекса входят:

  • Командно-штабная машина (КШМ) — предназначена для управления всем комплексом “Искандер”;
  • Пункт подготовки информации (ППИ) — предназначена для определения координаты цели и подготовки полетных заданий для ракет с последующей их передачей на СПУ;

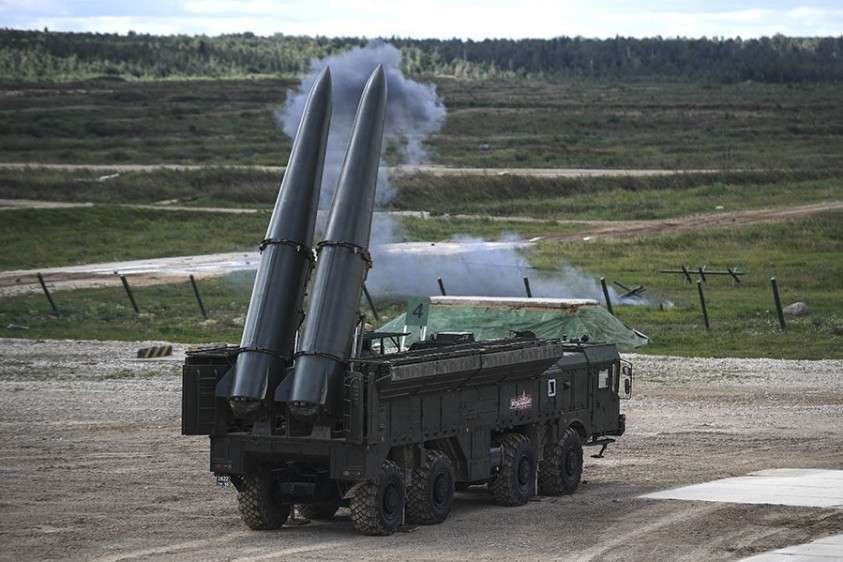

  • Самоходная пусковая установка (СПУ)— предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет;
  • Транспортно-заряжающая машина (ТЗМ) — предназначена для транспортировки двух дополнительных ракет;
  • Машина жизнеобеспечения (МЖО) — предназначена для размещения, отдыха и приёма пищи боевых расчётов;
  • Машина регламента и технического обслуживания (МРТО) — предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта.

ОТРК “Искандер” поставляется в следующих вариантах:

  • Искандер-М — вариант для Российских вооруженных сил, дальность стрельбы в различных источниках варьируется от 280 км. (заявленной для “Искандер-Э”) до 500 км., пусковая установка на две ракеты.
  • Искандер-К — вариант с использованием крылатых ракет, дальность стрельбы до 500 км, масса боевой части 480 кг., пусковая установка на две ракеты;
  • Искандер-Э — экспортная версия, дальность стрельбы 280 км, масса боевой части 480 кг., пусковая установка на одну ракету.

Боевые характеристики:

  • Круговое вероятное отклонение: 1—30 м (в зависимости от применяемой системы наведения);
  • Стартовая масса ракеты: 3 800 кг.;
  • Масса боевой части: 480 кг.;
  • Минимальная дальность поражения цели: 50 км;
  • Максимальная дальность поражения цели:
    • до 500 км. для Искандер-К;
    • 280 – 500 км. для Искандер-М (по разным источникам);
    • 280 км. Искандер-Э.
  • Срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях.

Основные особенности ракетного комплекса:

  • эффективное поражение различных типов целей в условиях применения противником средств противодействия;
  • возможность скрытной подготовки, боевого дежурства и эффективного нанесения ракетных ударов;
  • автоматический расчет и ввод полетного задания ракет средствами пусковой установки; высокая вероятность безотказного функционирования ракеты при подготовке к пуску и в полете;
  • высокая тактическая маневренность благодаря высокой проходимости боевых машин, смонтированных на полноприводных шасси;
  • стратегическая мобильность за счет транспортабельности машин комплекса всеми видами транспорта, включая транспортную авиацию;
  • автоматизация боевого управления ракетными подразделениями, оперативная обработка и доведение развединформации до соответствующих звеньев управления.

История разработки ракеты 9М729 SSC-X-8 «Новатор»

Крылатая ракета 9М729 «Новатор» фото

Разработка российской крылатой ракеты 9М729 «Новатор» началась в 2000-х годах. Ключевой целью её создания являлась необходимость получения тактической ракеты, способной эффективно наносить точные удары на дистанциях до 500 и более километров, что, по мнениям западных источников, свидетельствует о том, что Россия нарушала Договор о ликвидации ракет средней и малой дальности.

Фото: крылатая ракета 9М729 «Новатор»

Благодаря целой серии успешных испытаний, 9М729 ракета SSC-X-8  «Новатор» была принята на вооружение российской армии, однако этот факт привёл к тому, что Соединённые Штаты Америки заявили о нарушении Россией ДРСМД, и в начале февраля 2019 года начали процедуру выхода из Договора.

Командно-штабная машина 9С552 (КШМ) ракетного комплекса “Искандер”

Система автоматизированного управления строится на базе унифицированной для всех уровней управления командно-штабной машины, выполненной на шасси семейства КАМАЗ. Настройка на определенный уровень управления (бригада, дивизион, стартовая батарея) осуществляется программным путем в процессе эксплуатации. Для обеспечения информационного обмена в пусковой установке размещена аппаратура боевого управления и связи. Информационный обмен может проводиться как по открытым, так и по закрытым каналам связи.”Искандер” интегрирован с различными системами разведки и управления. Информация об объекте поражения передается со спутника, самолета-разведчика или беспилотного летательного аппарата (типа “Рейс-Д”) на пункт подготовки информации (ППИ). На нем рассчитывается полетное задание для ракеты и осуществляется подготовка эталонной информации для ракет с ОГСН, Затем по радиоканалам эта информация транслируется на командно-штабные машины (КШМ) командиров дивизиона и батареи, а оттуда – на пусковые установки. Команды на пуск ракет могут быть сформированы как в КШМ, так и поступить от пунктов управления старших артиллерийских начальников.

Политика[править]


Дальность действия ракет комплекса «Искандер-М», в случае их размещения в Калининградской области

Оперативно-тактический ракетный комплекс «Искандер» является оружием, способным повлиять на военно-политическую ситуацию в некоторых регионах мира, если расположенные в них государства не имеют протяжённой территории. Поэтому вопросы размещения комплексов «Искандер», а также их поставок на экспорт являются предметом политических консультаций между странами.

5 ноября 2008 года Президент РФ Дмитрий Медведев, выступая с обращением к Федеральному собранию, заявил, что ответом на американскую ПРО в Польше станет размещение в Калининградской области ракетных комплексов «Искандер». Но после отказа США от размещения ПРО в Восточной Европе Медведев заявил, что в ответ Россия не будет размещать данный комплекс в Калининградской области. В связи с эскалацией напряжённости отношений между Россией и США, на конец 2011 года вопрос размещения ОТРК «Искандер» в Калининградской области оставался открытым. 23 ноября 2011 года Президент России Дмитрий Медведев снова заявил о том, что Российская Федерация готова развернуть комплекс «Искандер» в случае, если страны НАТО продолжат развёртывание системы ПРО в Европе.

25 января 2012 года стало известно, что первый дивизион оперативно-тактических ракетных комплексов «Искандер» в Калининградской области будет развёрнут и поставлен на боевое дежурство Россией во второй половине 2012 года. Однако, в тот же день Министерство обороны РФ опровергло эту информацию, заявив, что никакого решения по утверждению штата воинской части Балтийского флота, оснащаемой ракетными комплексами «Искандер», в Генеральном штабе не принималось. 15 декабря 2013 года немецкие СМИ, со ссылкой на источники в структурах безопасности, сообщили, что Россия разместила ракетные комплексы «Искандер» в Калининградской области. Об этом свидетельствуют спутниковые снимки, на которых видно не менее десяти комплексов «Искандер-М», развернутых в Калининграде, а также вдоль границы со странами Прибалтики. Развертывание могло происходить в течение 2013 года.

Комплексы перебрасывались в Калининградскую область в ходе военных учений и внезапной проверки боеготовности Западного военного округа и Северного флота в декабре 2014 года и марте 2015 года.

В 2005 году стало известно о планах поставки комплексов «Искандер» в Сирию. Это вызвало резкую отрицательную реакцию со стороны Израиля и США. Во время визита в Израиль президент России Владимир Путин объявил о запрете таких поставок для недопущения нарушения баланса сил в регионе. В августе 2008 года во время визита в Москву президент Сирии Башар Асад выразил готовность к размещению комплексов в Сирии.

15 февраля 2010 года Президент непризнанного Приднестровья Игорь Смирнов высказался за размещение в республике «Искандеров» в ответ на планы по размещению ПРО США в Румынии и Болгарии.

На вооружении

Россия (на февраль 2016 года): 6 бригад (72 СПУ)

  • 26-я ракетная бригада ЗВО (г. Луга) — перевооружение бригады начато в 2010 году поставкой 6 комплексов (ПУ), в 2011 году завершено формирование первой бригады (12 ПУ);
  • 107-я ракетная бригада ВВО (г. Биробиджан) — полностью перевооружена 28 июня 2013 года (12 ПУ);
  • 1-я ракетная бригада ЮВО (Краснодар) — передача техники состоялась 14 ноября 2013 года (12 ПУ);
  • 112-я отдельная гвардейская ракетная бригада ЗВО (г. Шуя) — передача техники состоялась 8 июля 2014 года (12 ПУ);
  • 92-я отдельная ракетная бригада (Оренбург) ЦВО — передача техники состоялась 19 ноября 2014 года (12 ПУ);
  • 103-я отдельная ракетная бригада (Улан-Удэ) ВВО — передача техники состоялась 17 июля 2015 года (12 ПУ);

К 2018 году планируется перевооружить все ракетные бригады на ОТРК «Искандер».

Варианты

Искандер-М — вариант для Российских вооружённых сил, 2 ракеты на ПУ, дальность стрельбы в различных источниках варьируется от заявленной для «Искандер-Э» — 280 км — до 500 км (при этом не указывается с каким типом ГЧ (массой ГЧ) достигается соответствующая дальность). Высота полёта 6-50 км, большая часть обычно проходит на максимальной высоте. Управляема на всём протяжении полёта. Траектория не баллистическая, труднопрогнозируемая. Ракета выполнена по технологии малой радиолокационной заметности и также имеет радиопоглощающее покрытие и является относительно малоразмерной мишенью в натуральном физическом размере. Прогнозирование цели при попытке раннего перехвата дополнительно осложняется интенсивным маневрированием при взлёте и при спуске к цели. При спуске к цели ракета маневрирует с перегрузкой 20-30 единиц, опускаясь на скорости 700—800 м/с (эти показатели превышают или находятся на грани возможностей лучших систем ПРО/ПВО среднего уровня дальности), под углом около 90 градусов (в ряде случаев только угла атаки достаточно для полной беззащитности атакуемого комплекса ПРО, и тем более ПВО, особенно малой дальности), таким образом Искандер-М имеет ряд преимуществ над аналогами, и высокие возможности не просто поражения цели, но даже средств защиты в виде современных систем ПРО.

Ракета несёт в себе сложный комплекс пассивных и активных помех, при приближении к цели дополнительно отстреливаются ложные мишени и постановщики помех. Образец М дополнительно оснащён комплексом радиоэлектронной борьбы для нарушения работы РЛС противника. Всё это также обеспечивает ракете высокую боевую эффективность в сравнении с более простыми аналогичными ракетами.

Маневрирование на большой высоте обеспечивается скоростью и аэродинамическими рулями. Такое маневрирование не является интенсивным, но предъявляет сверхвысокие требования по времени реакции для перехватчика (за сотую долю секунды ракеты сближаются на десятки метров, время реакции одной из самых быстрореагирующих систем ПРО более 5 секунд, как и ПВО систем по открытым источникам). Если перехватчик является кинетическим, это также требует успешного прогнозирования траектории с высокой точностью. Для успешного перехвата баллистической цели с высокой вероятностью, ранее разрабатываемых до небаллистических комплексов Искандер, было достаточно рано обнаружить соответствующего размера и скорости цель, и, спрогнозировав траекторию, обеспечить перехват. Однако Искандер меняет свою траекторию. Комплекс Ока, предшественник Искандер, мог менять цель сохраняя устойчивую траекторию до и после манёвра, тем самым уходя от перехватчика, или как минимум снижал эффективную зону защиты, требуя успеть заново рассчитать точку встречи.

  • Искандер-Э — экспортная версия, дальность стрельбы 280 км, масса ГЧ 480 кг. Представляет из себя упрощённый вариант Искандер-М. Маневрирование ракеты на большой высоте обеспечивается аэродинамическими рулями и скоростью полёта 2100 метров в секунду на всём протяжении высотного полёта. Удовлетворяет условиям режима контроля за ракетными технологиями (англ.).
  • Искандер-К — вариант с использованием крылатых ракет, дальность стрельбы 500 км, масса БЧ 480 кг. Высота полёта ракеты около 7 метров при выходе на цель, и не выше 6 км, ракета автоматически корректируется всё время полёта и автоматически огибает рельеф местности. Для ОТРК «Искандер-К» также выпускаются крылатые ракеты Р-500 с дальностью 2000 км.

Полное перевооружение

Полковник в отставке Виктор Литовкин в беседе с RT отметил, что схожих по характеристикам зарубежных аналогов данного комплекса не существует.

«Главное достоинство этого комплекса заключается в том, что он расположен на одной машине и им управляют всего три человека. Он имеет две ракеты, которые могут быть приведены в боевую готовность в течение полутора – двух минут», – подчеркнул эксперт.

По его словам, теперь «Искандеры» есть на вооружении ракетных соединений каждого военного округа.

«Сегодня последний бригадный комплект становится на вооружение в Западном военном округе. Теперь уже везде есть «Искандеры», в каждом военном округе», – подчеркнул Литовкин.

Доктор военных наук Константин Сивков рассказал RT, что «Искандер» решает задачи «поражения особо важных объектов» оперативной и стратегической группировки в глубине построения войск противника.

«Комплекс используется для поражения командных пунктов, пусковых установок зенитных ракет, систем ПРО, пусковых установок ракет среднего радиуса действия с ядерными боеголовками, аэродромов, а также других особо важных объектов. Этот комплекс имеет большое значение и повысит потенциал нашей российской армии», – заключил эксперт.

Основные особенности РК 9К720 «Искандер»:

  •  высокоточное и эффективное поражение различных типов целей;
  •  возможность скрытной подготовки, боевого дежурства и эффективного нанесения ракетных ударов;
  •  автоматический расчет и ввод полетного задания ракет средствами пусковой установки;
  •  высокая вероятность выполнения боевой задачи в условиях активного противодействия противника;
  •  высокая вероятность безотказного функционирования ракеты при подготовке к пуску, а также в полете;
  •  высокая тактическая маневренность благодаря высокой проходимости боевых машин, смонтированных на полноприводных шасси,
  •  стратегическая мобильность за счет транспортабельности машин всеми видами транспорта, включая транспортную авиацию;
  •  автоматизация боевого управления ракетными подразделениями,
  •  оперативная обработка и доведение развединформации до соответствующих звеньев управления;
  •  длительный срок службы и удобство эксплуатации.

«Искандер-Э» по своим тактико-техническим характеристикам полностью соответствует положению Режима контроля за нераспространением ракетных технологий. Это «оружие сдерживания» в локальных конфликтах, а для стран с ограниченным жизненным пространством — стратегическое оружие. Структура комплекса, его системы управления, автоматизированного боевого управления и информационного обеспечения позволяют оперативно реагировать на новые требования без существенной доработки его боевых средств и, вследствие этого, гарантируют ему длительный жизненный цикл.

Для вооружения российской армии разработан вариант ракетного комплекса «Искандер-М» с увеличенной дальностью полета (более 450км) , а также «Искандер-К», оснащенный высокоточной крылатой ракетой  Р-500 (дальность до 2600 км) системы «Калибр» разработки екатеринбургского ОАО «ОКБ «Новатор». Комплекс успешно испытан в 2007г. на  полигоне Капустин Яр.
В 2007 г. комплексами «Искандер-М» (четыре боевые машины) был оснащен учебный дивизион в Капустином Яру, принявший участие в войне с Грузией в августе 2008 г.

На западе комплекс получил обозначение SS-26.

Тактико-технические характеристики комплекса «Искандер» (9К720)

Круговое вероятное отклонение……….5-7 м (“Искандер-М” с применением ракеты с корреляционной ГСН), до 2 метров.Стартовая масса ракеты………………..3 800 кгМасса боевой части………………..480 кгДлина………………..7,2 мДиаметр………………..920 ммСкорость ракеты после начального участка траектории………..2 100 м/cМаксимальная высота траектории………………..50 км.Минимальная дальность поражения цели………..50 кмМаксимальная дальность поражения цели………500 км Искандер-К (2000 км с крылатой ракетой Р-500); 280 км Искандер-Э (экспортный)Время до пуска первой ракеты………………..4—16 минутИнтервал между запусками…………1 минута (для пусковой установки 9П78 с двумя ракетами)
