Катер «Грачонок» – «птенец», способный заклевать диверсантов

Технические характеристики

Пулемёт Шоша можно сопоставить с таким известным оружием, как «Льюис», а так же с автоматической винтовкой Браунинга, которая сменила его в США.

 CSRG Model 1915Lewis Mk.IM1918
Калибр, мм8х50.303 (7,7х56).30-06 (7,62х63)
Масса, кг9137,2
Длина ствола, мм470670610
Темп стрельбы, в/м240600650
Ёмкость магазина, патронов2047-9720

«Льюис», превосходя французское оружие по массе и габаритам, оказался лучше приспособленным к роли лёгкого пулемёта, обладая вместительным магазином, надёжной системой охлаждения и достаточно высоким темпом стрельбы. Неплохо зарекомендовал себя «Льюис» и в авиации.

Винтовка системы Браунинга была лучшим, чем система Шоша, индивидуальным автоматическим оружием, отличаясь более продуманной конструкцией, надёжностью и компактными двухрядными магазинами.

Если бы его пришлось применять только в атаках, он бы мог остаться в истории, как неплохое, но сырое по конструкции оружие. Действительно, схема автоматики, подходящая для лёгкого охотничьего карабина, была непригодна для пулемёта, однорядные магазины были неудачны.

Но позиционная война выявила и вытащила на передний план все его недостатки. Пулемет Шоша мог оказаться «временной мерой» на пути к более совершенным образцам – но стал символом конструкторских неудач и небоеспособного оружия.

Описание конструкции проекта 21980 «Грачонок»

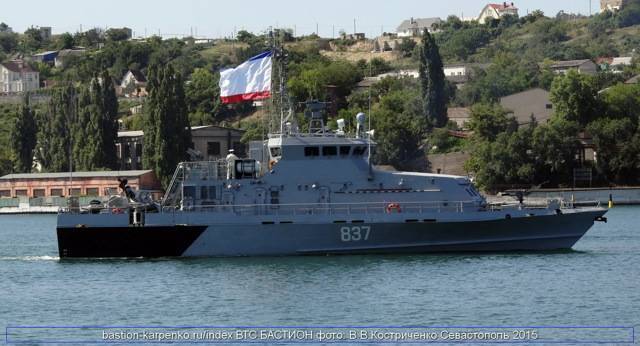

Противодиверсионный катер «Грачонок» — это однопалубный корабль с довольно развитой надстройкой и транцевой кормой. Для проведения погрузочных работ он оснащен краном-манипулятором. Экипаж катеров этого проекта состоит из восьми человек. Автономность корабля составляет пять суток.

В комплекс оборудования корабля входит РЛС МР-231 «Пал», которая предназначена для безопасности судовождения и обеспечивает круговой радиолокационный обзор. Эта РЛС может осуществлять автоматическое сопровождения 50 целей на протяжении длительного времени и имеет встроенную систему опознавания государственной принадлежности цели. Информация об окружающей обстановке накладывается на цифровую карту района плавания корабля.

Также в состав оборудования катеров этого проекта входит автоматизированный комплекс связи АКС Р-779-9, многофункциональный комплекс освещения ближней воздушной и надводной обстановки МТК-201М3, интегрированная мостиковая система ИМС «Мостик-21980», гидроакустическая станция обнаружения подводных диверсионных сил и средств МГ-757 «Анапа».

Гидроакустическая станция «Анапа» может обнаруживать боевых пловцов на дистанциях в 300 метров в секторе 360 градусов. Антенны станции находятся на специальном устройстве, которое выдвигается из корпуса судна. В ходе испытаний с помощью станции была исследована подводная обстановка гавани, дно и толща воды. При движении со скоростью около шести узлов четко наблюдались различные объекты на дне, причальные стенки, якорные цепи на дистанциях до 300 метров.

Несмотря на свои довольно скромные размеры, катер «Грачонок» серьезно вооружен. На его борту имеется четыре переносных ракетных комплекса «Игла» для борьбы с низколетящими воздушными целями, а также тумбовая пулеметная установка калибра 14,5 мм. Однако главным оружием, предназначенным для выполнения главной задачи катера – борьбы с боевыми пловцами противника, – являются противодиверсионные гранатометы. Их на борту «Грачонка» два вида: десятиствольный, калибра 55 мм, дистанционно управляемый гранатометный комплекс 98У и переносной ручной двухствольный противодиверсионный гранатомет ДП-64 «Непрядва».

55-мм гранатомет обеспечивает поражение подводных диверсантов на дистанциях до 500 метров и глубине до 40 метров. Фугасная граната РГ-55М, которую использует 98У, имеет гарантированный радиус поражения до 16 метров от точки входа. Это оружие работает в связке с гидроакустической станцией «Анапа», с помощью которой происходит прицеливание.

ДП-64 «Непрядва» используется для решения аналогичных задач, он может поражать подводные цели на дистанциях в 400 метров и глубине 40 метров. Боеприпас гранатомета обеспечивает радиус поражения 14 метров.

Исходя из всего вышесказанного, можно сделать вывод, что катера проекта 21980, несмотря на свои довольно скромные размеры (водоизмещение 138 тонн, длина 31 метр, осадка 1,85 метра), способны решать целый комплекс боевых задач и уверенно защищать пункты базирования от диверсионных и террористических угроз.

Проект

Проект катера разработан по заказу Военно-Морского Флота на нижегородском ОАО «Конструкторское бюро „Вымпел“», главный конструктор проекта — А. С. Речицкий. В основу проекта были заложены такие тактико-технические характеристики, как применение новейшего радиоэлектронного вооружения, использование новых энергетических установок, установка новых образцов вооружения и мореходность до 4 баллов. Благодаря этому катера проекта способны обеспечить выполнение широкого спектра задач, но основное назначение катеров типа «Грачонок» — борьба с диверсионно-террористическими силами и средствами в акваториях пунктов базирования ВМФ.

Конструкция

Противодиверсионный катер проекта 21980 «Грачонок» — однопалубный катер с непрерывной главной палубой, развитой надстройкой, наклонным форштевнем и транцевой кормой. Для проведения работ имеется кран-манипулятор.

ГЭУ катера состоит из двух дизельно-редукторных агрегатов на основе дизельных двигателей немецкой компании MTU Friedrichshafen. После того, как в конце 2014 года немецкая компания прекратила поставки своих двигателей в Россию, поставщиком двигателей стала китайская компания Henan Diesel Engine Industry Co.LTD. Два комплекта двигателей для строящихся катеров на Рыбинском ССЗ «Вымпел» под зав. № 01221 и 01222 уже поставлены через ООО «Морские пропульсивные системы». Новая ГЭУ состоит из главных двигателей TBD620V12, двух реверс-редукторов и двух эластичных муфт для подсоединения к маховику двигателя. Установлены вспомогательные дизель-генераторы ДГА-100-В-А1-МПС от ООО «Морские пропульсивные системы».

Оборудование

Телеуправляемый подводный аппарат Seaeye Falcon 1299

В штатный комплекс оборудования входят: навигационная радиолокационная станция МР-231 «Пал», многофункциональный оптико-электронный телевизионный комплекс освещения ближней воздушной и надводной обстановки МТК-201М3, автоматизированный комплекс связи АКС Р-779-9, интегрированная мостиковая система ИМС «Мостик-21980», гидроакустическая станция обнаружения подводных диверсионных сил и средств МГ-757 «Анапа», телеуправляемый подводный аппарат ТНПА «Фалкон» разработки Saab Seaeye Co.LTD с рабочей глубиной до 300 метров, поисково-обследовательский комплекс «Кальмар» позволяющий исследовать поверхность дна на глубине до 200 метров при скорости движения катера до 8 узлов.

Со второго катера (зав. № 982) на катерах проекта начали устанавливать специально разработанный на ОАО «Тетис Про» судовой водолазный комплекс с барокамерой (СВК), предназначенный для обеспечения водолазных спусков при проведении аварийно-спасательных, подводно-технических и других видов подводных работ. Также его применяют для лечения специфических заболеваний, связанных с погружением на глубину и поддержания физиологической натренированности водолазов.

Вооружение

  • Морская тумбовая пулёметная установка (МТПУ) с установленным пулемётом КПВТ калибра 14,5 мм
  • Малогабаритный дистанционно-управляемый противодиверсионный гранатомётный комплекс 98У
  • Ручной двуствольный противодиверсионный гранатомёт ДП-64 «Непрядва»
  • 4 переносных зенитных ракетных комплекса «Игла-1», «Верба».

Конструкция

Пулемёт системы Шоша использует редко встречающуюся схему работы автоматики –длинный ход ствола, сцепленного с затвором. Ствол двигается назад вместе с затвором, пока тот не остановится, и только после этого возвращается вперёд, расцепляясь с затвором и освобождая гильзу. Обычно считается, что эту схему полковник Шоша заимствовал у австро-венгерского конструктора Фроммера, но это мнение ошибочно.

Ствол запирается поворотом личинки затвора. Для лучшего охлаждения ствол оснащён радиатором из алюминиевых рёбер, по всей длине закрыт кожухом. Похожая схема использовалась на пулемёте Льюиса, но там алюминиевый радиатор был гораздо массивнее. Ударно-спусковой механизм позволяет вести огонь одиночными выстрелами и непрерывно, но при этом выбранная схема автоматики позволяет развить темп стрельбы не выше 240 выстрелов в минуту – несколько больше того, что можно получить, энергично нажимая спуск самозарядной винтовки.

Боеприпасом стал патрон калибра 8х50мм – первый в истории патрон, разработанный для использования с бездымным порохом. Масса бронзовой пули составляла 12.8 грамм, дульная энергия – порядка 3300 джоулей.

Для питания использовались коробчатые магазины. Из-за того, что патроны в них размещались в один ряд, при скромной емкости в 20 патронов они имели значительные габариты. А из-за формы гильзы французского винтовочного патрона магазины получили не просто характерный изгиб – им пришлось придать форму полумесяца.

Поскольку конструкция была упрощена, то для производства использовали стандартные стволы (укороченные) от винтовок Лебеля, а большинство деталей выполнялось штамповкой из стали невысокого качества и соединялось винтами.

Морская радиолокационная станция МР-231 «Пал»

Основное назначение станции – навигационное, но она обеспечивает решение других задач, например, обнаружение надводных целей. МР-231 имеет широкое применение на судах, осуществляющих охрану государственной границы. Станция имеет малое энергопотребление и относительно низкую стоимость в сравнении с другими морскими радарами аналогичной мощности. Дальность обнаружения целей – 10-15 км, и оно зависит от высоты установки антенны. Период обзора (скорость вращения антенны – 20-40 об/мин). Передатчик локатора работает на частоте 9 ГГц в импульсном режиме с мощностью до 10 кВт. Антенна передатчика – щелевая на плоской симметричной панели с вращением. Приемник имеет выход на компьютеры и другое оборудование навигационной рубки. Координаты привязываются в данных канала ГЛОНАСС.

Боевое применение

К тому времени, как пулемёт Шоша попал на фронт, манёвренная фаза войны уже закончилась. А в условиях войны позиционной он зарекомендовал себя отвратительно. Самым слабым местом оказались магазины. Помимо того, что их характерная форма затрудняла переноску достаточного количества – в окно на боковой поверхности (с помощью которого следили за расходом боеприпасов) постоянно забивалась грязь. Первый патрон при полностью наполненном магазине имел свойство переворачиваться, заклинивая оружие. Справлялись с этим, наполняя магазины не полностью.

Большая масса движущихся внутри корпуса деталей ствола и затвора делали стрельбу некомфортной, а точность стрельбы очередями (даже при столь низком темпе) – незначительной. Лёгкий ствол, несмотря на наличие радиатора, быстро перегревался, заклиниваясь вместе с затвором в заднем положении. Из-за некачественной сборки винты, которыми соединялись детали оружия, из-за сильных вибраций разбалтывались и могли просто вывалиться. Наконец, все пулемёты, собранные на фирме «Гладиатор» имели неправильно выверенный прицел.

С недостатками пытались бороться. На магазин для защиты от грязи надевали чехол, но полностью закрытые, усиленные магазины, поступили в войска только в 1918 году. Изначально пулемёт Шоша создавался, как индивидуальное оружие, но на фронте к пулемётчику вскоре стали придавать ассистента, а к 1917 году к «мобильному» оружию прилагался расчёт из четырёх человек.

Американский экспедиционный корпус, прибывший во Францию в 1917 году, автоматического оружия не имел, и его пришлось приобретать «на местах», то есть закупать прямо во Франции. Так появилась модификация М1918, использующая патрон .30-06. Магазину удалось придать более удобную прямоугольную форму, но ёмкость при этом упала до 16 патронов.

А более мощный боеприпас приводил к тому, что перегревался американский пулемет ещё охотнее. Наконец, из-за ошибок при изготовлении патронника почти 40 процентов пулемётов признали негодными. По свидетельству будущего генерала Лемюэля Шеперда, если бы американцы получили автоматические винтовки Браунинга чуть раньше – это могло бы спасти много жизней.

После окончания войны от пулемётов Шоша старались избавиться при первой возможности, сбагривая их всем, кто нуждался. Так это оружие впоследствии можно было встретить в ряде локальных войн – от гражданской войны в Испании до первых арабо-израильских, а единицы были замечены даже во Вьетнаме. В 20-е годы некоторое количество было модернизировано в Бельгии – они считаются самыми надёжными модификациями, но тоже были сняты с вооружения как можно быстрее.

Подводный поисковый комплекс Кальмар

Имеет в своем составе несколько гидролокаторов различной разрешающей способности: гидролокатор переднего обзора, многолучевой гидролокатор, измеритель скорости звука в воде (данные требуются для определения расстояния до целей), электронные вычислительные модули. Из дополнительного оборудования комплекс имеет навигационную систему с приемником ГЛОНАСС/GPS. Координаты целей отображаются на электронном планшете комплекса, а также передаются по радиомодему на любое другое необходимое оборудование. Комплекс Кальмар был разработан инженерами компании «ТетисПро» специально для противодиверсионных катеров.
