ГАЗ-53 – грузовик с легковым сердцем

Назначение

С изменением потребительских характеристик в лучшую сторону, смена на конвейере устаревших моделей стала основным предназначением машины ГАЗ 3309. При этом эксплуатационные функции остались прежними. Установка на шасси различного оборудования позволяет использовать машину на городских, межгородских и межрегиональных маршрутах для перевозки грузов и в качестве спецмашин. Линейка автомобилей ГАЗ 3309 широко представлена машинами коммунального назначения в качестве мусоровозов, спецмашин для уборки дорог в зимнее и летнее время, поливочных автоцистерн. В комплектации с изотермическими фургонами ГАЗ 3309 часто используется при перевозе товаров продовольственной группы, мебели, строительных материалов, в службах доставки воды и т.д. Самосвалы на базе ГАЗ 3309 применяются для доставки сыпучих грузов при прокладке автомагистралей, строительстве мостов и зданий, доставки урожая на перерабатывающие предприятия. Машины с удлинённой колесной базой оборудуются спецприспособлениями под перевозку нестандартных и специальных грузов (стекло, пластиковые и деревянные окна, листы и заготовки для производства мебели и т.д.). Также оборудуются эвакуаторы для легковых автомобилей, мини краны, и гидравлические манипуляторы.

Кабина и грузовая платформа

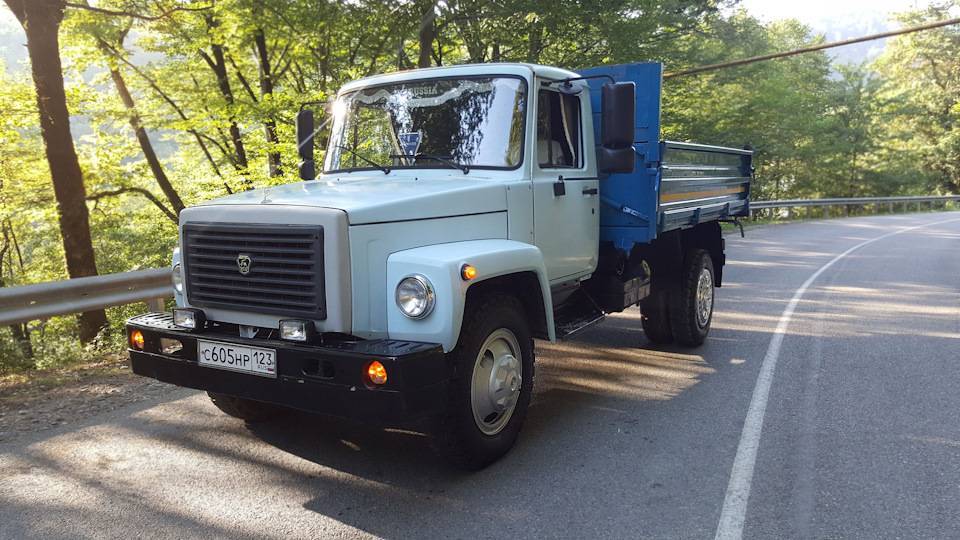

Кабина ГАЗ-3307 – цельнометаллическая, двухдверная, массой 303 кг. Оперение кабины также металлическое, с капотом аллигаторного типа. При окраске применялась катафеозная грунтовка, а затем покрывная эмаль разнообразных цветов (самые распространённые – голубой и хаки), либо двухслойная система на акриловой основе: базисная эмаль + лак). Для дополнительной антикоррозийной защиты на днище кабины, арки колёс, пороги пола по грунтовке катафеозной дополнительно наносилась пластизольная мастика горячей сушки.

Сиденья в кабине выполнено раздельные (в отличие от предшественника ГАЗ-53/52) – отдельно для водителя и пассажира. Для удобства посадки сиденье водителя регулируемое как в продольном направлении, так и в наклоне спинки. Ещё одно существенное отличие от предшественника – более производительный отопитель кабины – жидкостный,  с радиатором,  включённым в систему охлаждения двигателя.

Стандартная грузовая платформа ГАЗ-ЗЗО7 выполнялась с металлическими бортами, задний и оба боковые – откидные, и деревометаллическим основанием. Внутренние размеры этой платформы таковы: длина – 3,49 м; ширина – 2,17 м; высота бортов – 0,51 м. Масса стандартной грузовой платформы ГАЗ-3307 – 440 кг. Погрузочная высота платформы составляет 1,365 м.

Технические характеристики

Силовой агрегат

Горьковским автомобильным заводом было предусмотрено целых 3 мотора. Среди них было наличие 8-цилиндрового V-образного 4-тактного 4.67 литрового бензинового двигателя ЗМЗ-5231.10.

Его можно относить к европейским стандартам класса Euro-3. Двигатель работает на бензине АИ-80 либо А-76. Если применить дополнительную регулировку, то можно применять бензин АИ-92. Также предусматривалась установка 4-цилиндрового четырехтактного 4.75-литрового 125-сильного дизельного мотора «ММЗ Д-245», где был турбонаддув, жидкостное охлаждение, непосредственный впрыск горючего и охладитель надувочного воздуха.

Этот двигатель уже соответствовал экологическим рамкам Euro-4. Сжатие уже у него равнялось отметке в 17 единиц, а весил он все 430 килограмм. Последним представителем данной линейки двигателей был «ЯМЗ-5344». Он являлся четырехцилиндровым четырехтактным дизельным силовым агрегатом, где был турбонаддув, жидкостное охлаждение, непосредственный впрыск горючего и охладитель надувочного воздуха.

Двигатель соответствовал экологическим параметрам Euro-4 и имел 4.43 литра рабочего объема с номинальной мощностью 134.5 лошадей. Степень сжатия была 17.5. В качестве отдельной опции была предусмотрена установка предпускового подогревателя.

Трансмиссия

Все силовые агрегаты с дизельным наполнением были синхронизированы вместе с 5-скоростной механической коробкой переключения передач. Работа осуществляется при помощи установленного однодискового фрикционного сухого сцепления, которое имеет гидравлический привод управления.

А вот для бензиновых моторов предусматривалась 4-ступенчатая механическая коробка переключения передач, какую можно было легко различить по характерному вою, который она издавала во время движения.

Подвеска

Она тут представлена зависимой. Впереди стоят полуэллиптические рессоры с амортизаторами. Сзади же стоят полуэллиптические рессоры с дополнительными рессорами. Концы коренных листов всех рессор установили в резиновых подушках опорных кронштейнов.

Привод идет на задние спаренные колеса. Подвеску немного переработали, после чего удалось более лучше адаптировать ее для российских дорог.

Рулевое управление

Оно имеет наличие червячного механизма, какой обладает глобоидальным червяком с трехгребневым роликом.

Электрическое оборудование может поддерживать собственную работу на напряжении в 12 вольт. Модель не получила гидравлического усилителя рулевого колеса.

Тормозная система

Ее принято считать одной из самых надежных. В нее входит тормоза и гидравлический привод. Кроме этого, в системе есть пара тормозных контуров, один из каких отвечает за запасной тормоз. Каждый контур имеет гидравлический вакуумный усилитель, вместе с вакуумным баллоном с запорным клапаном.

Благодаря вакуумным баллонам удается достичь независимого питания контуров. Контролирование числа вакуума производится при помощи особенных вакуумных измерительных приборов, которые оборудованы красными сигнализаторами.

В том случае, если объем вакуума достигнет минимального показания, лампа начнет светиться. Стояночный тормоз тоже есть, и он представлен механическим способом воздействия, а устанавливают его на трансмиссии. Для осуществления торможения применяются барабанные механизмы.

Технические характеристики
Тип двигателяЗМЗ-511.10
Скорость движения (максимум)90 км/ч
Грузоподъемность4,5 т
Мощность двигателя (номинальная)92 кВт
Частота вращения3200 об/мин
Число цилиндров двигателя8 шт
Диаметр цилиндра9,2 см
Ход поршня8 см
Рабочий объем4,25 л
Объем бака для горючего105 л
Расход горючего на 100 км (скорость 60 км/ч)19,6 л
Расход горючего на 100 км (скорость 80 км/ч)26,4 л
Размер передней колеи1,7 м
Размер задней колеи1,56 м
Колесная база3,77 м
Просвет под задним мостом0,265 м
Просвет под передней балкой0,347 м
Тормозной путь (скорость 60 км/ч)36,7 м
Вес (полный)7,85 т
Вес (снаряженный)3,2 т
Ширина2,33 м
Высота по кабине2,35 м
Длина6,33 м
Тип кузоваразгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина)3,52х0,52х2,28 м
Объем кузова (борта стандартные)5 м³
Объем кузова (борта надставлные)10 м³
Площадь днища кузова8 м²

О предприятии «Саранский завод автосамосвалов»

Предприятие ведёт свою историю с 1960 года, когда в столице Мордовии начало реализовываться постановление Мордовского Совета народного хозяйства от 11 августа 1960 г. № 151 «Об организации Саранского завода автосамосвалов». С самого начала работы, задачей завода стали разработка и производство самосвалов (преимущестенно сельскохозяйственного назначения) на грузовых шасси Горьковского автомобильного завода. Позднее к списку выпускаемой продукции добавились также автоприцепы и полуприцепы к грузовым машинам.

К 1991-му году Саранский завод автосамосвалов выпустил более 1 миллиона 200 тысяч самосвалов и спецмашин (мусоровозов, автофургонов, автопоездов с полуприцепами) на шасси ГАЗовских грузовиков. А также более 35 тысяч атоприцепов и полуприцепов.

Самая массовая модель завода…

По опыту САЗа, более мелкое подобное производство было развёрнуто и в течение 25-ти лет существовало в столице Киргизии – городе Фрунзе. Там выпускались такие же «ГАЗы-САЗы», по документации саранских специалистов. Продукция Саранского завода автосамосвалов неоднократно была высоко отмечена на всесоюзном уровне. В первую очередь – «народный» самосвал-сельхозник на базе автомобиля ГАЗ-53.

В 1992 г. предприятие было преобразовано в открытое акционерное общество «Саранский завод автосамосвалов» (ОАО «САЗ»). Оно уцелело в годы «демократического» лихолетья, а в новое время – и нарастило номенклатуру выпускаемой продукции. Сегодня, кроме самосвалов на шасси «ГАЗон Некст» и «ГАЗель Некст», контейнеров и кузов-бункеров сбора ТБО для мусоровозов; это ещё и семь моделей автомобильных прицепов – к грузовикам и «легковушкам», малогабаритные деревообрабатывающие станки, мебель, 60 наименований запчастей к сельскохозяйственным машинам.

…и нынешняя его продукция.

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается.

Его очень легко ремонтировать — поломку можно устранить в любом поле. На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.

У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Назначение

Изначально самосвал ГАЗ 3507 разрабатывался исключительно для эксплуатации в сельскохозяйственной сфере, поскольку его технические характеристики позволяют передвигаться на нем по дорогам плохого качества. Однако, благодаря многочисленным преимуществам, автомашина стала по-настоящему универсальным решением для перевозки грузов.

Согласно официальным данным завода-изготовителя, указанным в документации, поставляемой вместе с авто, он не предназначен для транспортировки бетона, различных растворов строительного назначения, а также для эксплуатации в карьерах. Это обусловлено специфичной конструкцией транспортного средства, предполагающей перевозку:

  • зерна;
  • навоза, других удобрений;
  • силоса;
  • песка, щебня и камней небольшого размера.

Автомобиль прекрасно передвигается по плохим дорогам

Несоблюдение рекомендаций производителя способно привести к быстрой поломке ключевых узлов этого грузового автомобиля. Чаще всего неисправности наблюдаются в механизме опрокидывания самосвала, а также сопутствующих узлах. Конструкция авто не подразумевает возможности монтажа сцепного устройства, поскольку его использование также может привести к серьезным поломкам.

Обзор моделей камаз и газ: объемы кузовов и размеры

Он призван заменить выпускающийся заводом однотипный автомобиль ГАЗ-63.

Автомобиль ГАЗ-66 имеет модификации:

ГАЗ-66-01 — автомобиль с системой регулирования давления воздуха в шинах;

ГАЗ-66-02 — автомобиль с лебедкой и системой регулирования давления воздуха в шинах;

ГАЗ-66-04 — автомобиль с системой регулирования давления воздуха в шинах и экранированным электрооборудованием;

ГАЗ-66-05 — автомобиль с лебедкой системой регулирования давления воздуха в шинах и экранированным электрооборудованием.

При создании автомобиля ГАЗ-66 особое внимание было уделено получению высокой проходимости и устойчивости при движении. для получения рационального распределения нагрузки по осям на автомобиле ГАЗ-66 кабина располагается над двигателем

для получения рационального распределения нагрузки по осям на автомобиле ГАЗ-66 кабина располагается над двигателем.

Автомобиль ГАЗ -53А грузоподъемностью 4 т. с приводом на заднюю ось предназначен для перевозки различных грузов по всем видам дорог. Основные узлы автомобилей взаимозаменяемы.

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с. объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане.

Назначение

Автомобиль «Газель» имеет большое количество модификаций и является достаточно непривередливым как к качеству используемых запчастей, так и к условиям эксплуатации. К его модификациям относятся:

  1. «Газель-Бизнес» обладает закрытым кузовом, который считается грузовым отсеком.
  2. «Газель-Фермер» — модификация, в которой вместо задней грузовой части, присутствует соединяемый прицеп, что делает это транспортное средство похожим на пикап.
  3. Микроавтобус «Газель» оснащается остеклением в задних окнах и дополнительными пассажирскими местами вместо грузового отсека.
  4. АСМП «Газель» стоит на использовании в скорой помощи, оснащена всевозможной электроникой для поддержания жизни человека.

Автомобиль присутствует даже в полноприводных версиях, что дает вам возможность подобрать его под свои нужды и удовлетворить технические потребности даже самого привередливого покупателя.

«Газель» сохранила свои небольшие размеры и по сей день. Автомобиль обладает цельным кузовом. В базовой модели присутствуют две обычные двери, одна раздвижного типа, которая находится с правой стороны автомобиля, и задняя дверь, состоящая из двух створок для открывания. Окна в грузовом отсеке ставятся только в пассажирских версиях ГАЗ-2705. Передняя часть округлая, что делает скоростные характеристики автомобиля довольно приемлемыми в своем классе.

Устройство

ГАЗ 3507 имеет уникальную конструкцию, позволяющую выполнять разгрузку с трех сторон (назад, вправо, влево). Дополнительно автомобиль комплектуется надставными бортами (задним, передним, боковыми). Подъем платформы осуществляется посредством телескопического гидроцилиндра, имеющего выдвижные звенья. Нижняя и верхняя его опоры (шаровые) находятся по центру надрамника и платформы. Сторону опрокидывания водитель может выбрать путем освобождения съемных штырей шарниров у основания платформы. При левом свале освобождаются два правых шарнира, при правом – два левых, при заднем – два передних. Самосвальный кузов пользуется спросом, поскольку имеет минимальное время разгрузки.

Передача энергии с двигателя на платформу осуществляется посредством коробки отбора мощности, которая управляется рычагом непосредственно из кабины. Сам рычаг имеет 2 фиксированных положения – «подъем» и «нейтраль». На корпусе коробки отбора мощности крепится масляный насос.

Кабина предназначена для двух человек. Построена она достаточно удобно, но по уровню комфорта существенно уступает иностранным аналогам.

ГАЗ 3507 оснащается механической коробкой передач с 4 ступенями. Данный элемент отличается повышенной надежностью. Модель унаследовала однодисковое сухое сцепление и одинарную гипоидную главную передачу. Для рулевого управления применяется пара глобоидный червяк и 3-гребневый ролик.

Сзади кабины (между рамой и кузовом) находится масляный бак. Он выполнен из тонких штампованных листов стали. Внизу имеется специальная пробка, вверху – масляный фильтр.

Комфорт управления машиной Горьковским автозаводом не всегда воспринимался в качестве приоритета. ГАЗ 3507, несмотря на улучшения, унаследовал многие проблемы предшественника. Так, гидравлического усилителя рулевого управления у базовых версий автомобиля нет, потому для поворота руля требуется прилагать повышенное усилие. Приборную панель оснастили датчиками от прежней модификации в слегка переработанной форме. Они позволяют контролировать состояние ключевых систем автомобиля. Вибрация ощущается в кабине довольно сильно, а шумоизоляция оставляет желать лучшего. Именно потому ГАЗ 3507 применяется, преимущественно, для внутригородских и пригородных перемещений. Однако иногда модель используют и для дальних перевозок. Спального места в автомобиле не предусмотрено.

Сцепного устройства в ГАЗ 3507-01 нет, потому для работы с прицепом данная модификация не предназначена.

Проблемных мест у автомобиля немало. Наиболее часто трудности возникают с металлическим кузовом. Он слабо защищен от внешнего воздействия, а при превышении нагрузки (излишний груз на ГАЗ 3507 возят довольно часто) начинает расходиться. Даже усиления в виде дополнительных швеллеров и планок на остове не помогают. Нередко протекает и гидравлика (манжеты, шланги) с гидроцилиндрами и кранами.

Однако серьезных проблем поломки ГАЗ 3507 не доставляют, поскольку запчасти на модель редко бывают в дефиците и стоят недорого. Починить оборудование несложно и быстро. Именно эта особенность автомобиля и ценится российскими потребителями. ГАЗ 3507 продолжает оставаться одним из наиболее дешевых машин-перевозчиков на отечественном рынке в своем классе.

Кабина

В кабине самосвала места предназначены для двух человек. Загрузить на себя такой самосвал мог 3.5 тонны, не смотря на то, что вес снаряженного самосвала доходил до 3 тонн 750 кг. В длину самосвал имел 6.38 м., в ширину – 2.475 м., а в высоту – 2.575 м. Колесная база его достигает 3.7 м.

Габаритные размеры

  • длина – 6470 мм;
  • ширина – 2460 мм;
  • высота – 2350 мм;
  • колесная база – 3770 мм;
  • длина платформы – 3516 мм;
  • ширина платформы – 2280 мм;
  • высота платформы – 620 мм;
  • объем кузова – 5-10 кубометров;

Чем может комплектоваться. Аналоги

Газель с кузовом является наиболее распространенным вариантом, который выпускается на заводе. Учитывая возможность демонтажа кузова, автомашина может комплектоваться другим оборудованием и выполнять различные задачи, исходя из комплектации. Это может быть:

  1.  Рефрижератор-холодильник.
  2.  Самосвал с откидным кузовом.
  3.  Изотермический фургон.
  4.  Эвакуатор для легковых автомобилей.
  5.  Хлебная будка.
  6.  Платформа для монтажа небольшого подъемного крана.

Более современные аналоги «Фермер», «Фургон»и «Некст» разработаны для увеличения функций автомобиля. «Фермер» наиболее популярен у владельцев среднего и малого бизнеса и может выполнят перечисленные функции. Автомобиль «Фургон» может применяться в качестве бронированного инкассаторского перевозчика. «Фургон» и «Некст» могут использоваться, как подвижная лаборатория, скорая помощь или просто для перевозки людей.

Ввиду того, что бортовой ГАЗ 3302 имеет низкие борта, не рекомендуется оборудовать автомашину для перевозки людей в кузове.


Кабина ГАЗ 3302
