Промышленный укороченный грузовик ЗиЛ-4502

Автомобиль ЗИЛ-ММЗ-4502: технические характеристики

Длина автомобиля составляет 5490 миллиметров. При поднятом кузове – увеличивается до 6265 миллиметров. Длина колесной базы составляет 3300 миллиметров.

Ширина автомобиля – 2500 миллиметров. Высота – 2540 миллиметров. При поднятом кузове по самой высокой точке это значение равняется 4100 миллиметров. Основные размеры можно посмотреть на фотографии ниже. Это даст возможность лучше понять их.

Грузоподъемность автомобиля составляет от 5000 до 5250 килограмм, в зависимости от модификации. Вес самосвала в снаряженном состоянии – от 4750 до 4825 килограмм. Полная масса самосвала в версии ЗИЛ-ММЗ-45021 составляет 9975 килограмм, для версии ЗИЛ-ММЗ-45022 – 10300 килограмм.

Автомобиль способен на ровной дороге развивать скорость девяносто километров в час при полностью загруженном кузове.

На данный автомобиль устанавливается двигатель ЗИЛ-508.10, изготовленный из чугуна. Его расположение переднее продольное. Он характеризуется V-образным расположением цилиндров. А их всего восемь. Двигатель бензиновый объемом шесть тысяч сантиметров кубических. Его мощность составляет 150 лошадиных сил при оборотах 3,2 тысячи. Топливо подается по средствам карбюратора. Охлаждение жидкостное.

Колесная формула самосвала 4х2. Задний привод. Коробка передач механическая.

Тормозная система барабанного типа и на передних, и на задних колесах. Подвеска зависимая. Спереди установлена балка, сзади – рессоры.

Для облегчения управления установлен гидроусилитель руля.

Колесные диски изготовлены из стали.

Конструкция кабины рамная. Она имеет две двери. Руль расположен с левой стороны.

Немного о Мытищинском машиностроительном заводе

Предприятие в подмосковных Мытищах ведёт свою историю с 1897 года. Первоначально это был вагоностроительный и трамваестроительный завод. Именно здесь с 1934 года и по сей день серийно выпускаются вагоны для Московского метрополитена. В годы Великой Отечественной на производственных мощностях предприятия выпускались самоходки САУ-76, СГ-122, лёгкие танки Т-80.

В первые же послевоенные годы, не прекращая выпуск вагонов, ММЗ наладил серийное производство самосвалов на шасси ЗИС-05. Впоследствии Мытищенский машиностроительный стал крупнейшим производителем самосвалов на шасси ЗИС/ЗИЛ – с задней, двух- и трёхсторонней разгрузкой. В 1970-80-х годах объём производства достиг фантастических для нынешних времён цифр: двухсот самосвалов в сутки (около 50 тысяч автомобилей в год).

Фирменная табличка ММЗ на вагоне метрополитена.

В настоящее время основной продукцией ОАО «ММЗ» являются гусеничные шасси для военной техники. Полномочия Единоличного исполнительного органа ОАО «Мытищинский машиностроительный завод» переданы Управляющей организации – АО «Концерн «Калашников». Сегодня выпускается одиннадцать модификаций таких машин для монтажа различных вооружений и спецсредств.

Что касается производства гражданской продукции (вагонов и самосвалов), то оно в 2009 году было отделено в отдельное предприятие – «Метровагомаш», с соответствующим размежеванием и разделом имущества. Поэтому юридически Мытищинский машиностроительный завод является в наше время сугубо оборонным предприятием.

История ЗИЛ-ММЗ-4502

В середине 1970х ниша среднетоннажных грузоперевозок была прочно занята ЗИЛ-130. Было выпущено более миллиона этих надежных и вместительных грузовиков. На ЗИЛовских шасси было собрано более 30 модификаций, от пожарных автомобилей до тягачей, приспособленных для работы в условиях Крайнего Севера.

К 1976 году были завершены испытания самосвала, производство которого было передано на Мытищинский МЗ. От базовой модели его отличала укороченная колёсная база и козырёк на кузове. Кроме того, были доработаны некоторые технические узлы.


ЗИЛ 4502 стал последователем 130 модели

Описание автомобиля

Самосвал предназначался для перевозки сыпучих материалов, стройматериалов, техники и других грузов. Он выдерживал вес до 5 т и хорошо показывал себя как на бездорожье, так и в городских условиях. Сравнительно небольшие размеры и радиус разворота (7 м) делали его универсальным решением для грузоперевозок в городе, области и на удалённых объектах.

Автомобиль комплектовался надставными бортами для транспортировки объёмных грузов и тентом с каркасом для защиты груза от грязи и осадков. Погрузка и разгрузка осуществлялась сверху или сзади через откидывающий борт. Кузов оснащался откидными сиденьями для перевозки людей (до 16 человек). Возможность буксировки прицепа не предусмотрена, но два крюка над передним бампером позволяли при необходимости вытащить другой застрявший автомобиль.

На фото модель 4502 легко узнать по козырьку над лобовым стеклом и ярко-голубому цвету кабины. Салон не получил запоминающейся отделки, зато тепло- и шумоизоляция были заметно улучшены.

Модификации, фото

ЗИЛ-ММЗ-45021 — недорогая модель, оснащённая шестицилиндровым двигателем и упрощённой конструкцией некоторых узлов.

ЗИЛ-ММЗ-45022 — грузовик-буксировщик, предназначенный для работы с прицепом массой до 8 т, оснащённый гидропневмо- и электровыводами.

ЗИЛ-ММЗ-45023 — вариант буксировщика, оснащённый газобаллонным оборудованием.

Трансмиссия ЗИЛ 4520

В связке с двигателем работает 9-ти ступенчатая коробкой передач. Механическая, трёхходовая, с планетарным редуктором-демультипликатором. Синхронизаторы – на всех передачах, кроме первой. Передаточные числа коробки передач: 1й – 11,4; 2й – 8,26; 3й – 6,10; 4й – 4,52; 5й – 3,33; 6й – 2,48; 7й – 1,83; 8й – 1,355; 9й – 1,00; заднего хода – 8,00.

Сцепление – фрикционное, сухое, однодисковое, с периферийным расположением нажимных пружин. Привод механизма выключения сцепления – гидравлический, с пневмогидравлическим усилителем.

Ведущие мосты ЗИЛ 4520 – одноступенчатые, гипоидные, с проходным промежуточным мостом и межосевым дифференциалом. Передаточное число составляет 5,29 (возможно также 6,33). Межколёсные и межосевой дифференциалы – шестерёнчатые, конические, с четырьмя сателлитами. Блокировка межосевого дифференциала – с пневматическим приводом.
Карданная передача – 2 карданных привода среднего и 1 заднего мостов. Шлицевые соединения в приводах среднего и заднего мостов. Промежуточная опора в приводе среднего моста. 5 шарниров на игольчатых подшипниках.

Особенности конструкции. Ближайшие родственники – ЗИЛ-4514, ЗИЛ-4516

Основой самосвала ЗИЛ 4520 является базовое шасси ЗИЛ-133Д42 производства столичного автомобильного завода имени Лихачёва. Это трёхосное шасси изначально предназначалось специально для строительного самосвала ЗИЛ-4514. Данная модель была запущена в производство в 1993 году. Грузовая самосвальная платформа ЗИЛ-4514 – Нефтекамского завода автосамосвалов, абсолютно аналогичная той, что устанавливалась на трёхосные самосвалы КамАЗ-55111. Самосвалы ЗИЛ-4514 выпускались с 1993 по 1997 годы, причём грузовые платформы устанавливал на шасси ЗИЛ-133Д42 не только Нефтекамский завод, но и Орский завод тракторных прицепов (хотя последний, конечно, произвёл гораздо меньше таких машин).

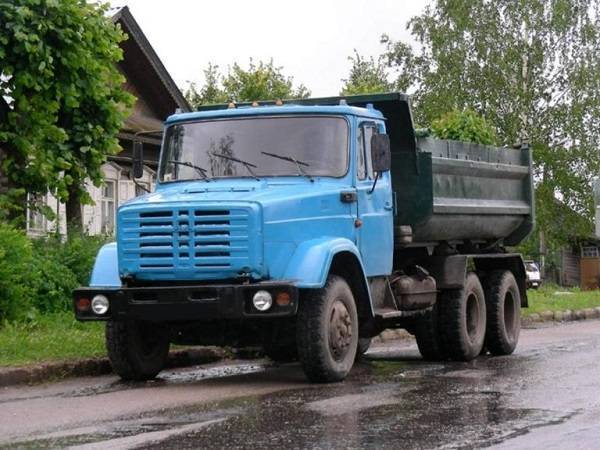

Узнаваемый КамАЗовский кузов на ЗИЛ 4514

Другой производитель самосвальных грузовых платформ (металлического кузова и гидравлического опрокидывающего устройства для разгрузки кузова) – Мытищинский машиностроительный завод – тоже стал устанавливать свой вариант самосвальной установки на шасси ЗИЛ-133Д42, в том же 1993 году. Получился новый вариант универсального промышленно-строительного самосвала – ЗИЛ-ММЗ-4520. Мытищинский кузов с закруглённой «корытообразно» нижней частью значительно отличается от НефАЗовского – ковшеобразного, угловатого.

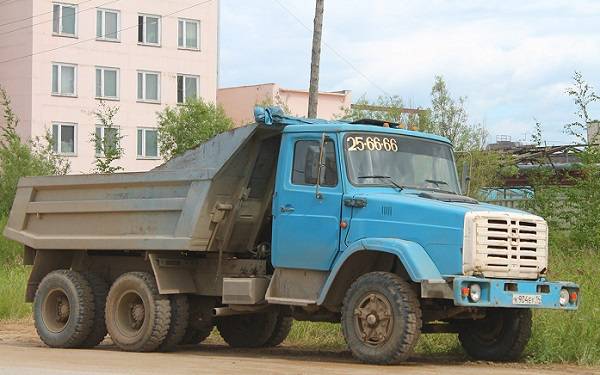

Мытищинский вариант: ЗИЛ 4520.

Грузовая платформа самосвала ЗИЛ-ММЗ-4520 была специально сделана с этими скосами на боковых бортах, для предотвращения налипаний перевозимого влажного сыпучего груза. Управление гидравлическим опрокидывающим устройством: включение коробки отбора мощности и насоса — дистанционное, электропневматическое из кабины водителя; гидрораспределитель включается вручную, из кабины водителя.

На базовом шасси ЗИЛ-133Д42 был также разработан и самосвал-сельхозник: ЗИЛ-ММЗ-4516. Данный вариант ЗИЛовского самосвала-трёхосника получил грузовую платформу с возможностью разгрузки на З стороны. Он был предназначен для перевозки и быстрой разгрузки зерна и других сельхозгрузов по дорогам общей сети, в том числе и по грунтовым, и в полевых условиях. В комплектации этой автомашины была предусмотрена установка на кузове тента для обеспечения сохранности груза.

Самосвал-сельхозник ЗИЛ-4516 за работой.

ЗИЛ-130 технические характеристики

ПрототипЗИС-125
Годы выпуска1962—2014
Типгрузовой
КомпоновкаПереднемоторная, привод-задний
Колесная формула4 х 2
Мест в кабиневодитель + 2 пассажира
Габариты
Длина6675 мм.
Ширина2500 мм.
Высота2400 мм.
Дорожный просвет275 мм.
Колесная база3800 мм.
Колея передняя1800 мм.
Колея задняя1790 мм.
Снаряженная масса4300 кг.
Полная масса? кг.
Грузоподъёмность6000 кг.
Радиус поворота8,9 м.
Распределение нагрузки на переднюю/заднюю оси4200 / 9,9 тонны
Максимальный наклон38o
Двигатель ЗИЛ-130
МаркаЗИЛ-130
Типбензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Конфигурациярядный
Рабочий объём5969 см3
Мощность двигателя150 л.с. при 3200 об/мин.
Максимальный крутящий момент402 Н·м, при 2000 об/мин
Степень сжатия6,5
Число цилиндров8
Число клапанов16
Клапаный механизмOHV
Материал блока цилиндровчугун
Материал ГБЦалюминевая
Диаметр цилиндров100 мм.
Ход поршня95 мм.
Расположение цилиндровV-образное под 90o
Порядок работы цилиндров1-5-4-2-6-3-7-8
Система питанияКарбюратор К-88
Система питаниязакрытая
Рекомендуемое топливоА-66 или А-72
Трансмиссия
Сцеплениесухое, однодисковое, с пружинным гасителем крутильных колебаний.
Коробка передачмеханическая, 5-ступенчатая
Главная передачадвойная, с парой конических зубчатых колес, передаточное  — 6,32
Подвеска
Подвеска передняяполу-эллиптическая рессора с телескопическими амортизаторами
Подвсека задняябалансирная на полу-эллиптических рессорах
Мостыпланетарные, с полуосями и дифференциалами
Приводкарданный, механический
Карданов2
Тормозная системаколодочная, барабанного типа
Привод тормозовмеханический
Рулевой механизмглобоидальный, червячный, с тремя гребнями на ролике
Передаточное число23,5
Общие характеристики
Максимальная скорость без прицепа90 км/ч.
Расход топливана 100 км.29 л.
Объём топливного бака175 л.

Устройство грузовика

Под обозначением 4502 производились заднеприводные автомобили с колёсной формулой 4х2. Они оснащались металлическими кабиной на рамной конструкции и кузовом с гидравлическим опрокидывающим устройством.

Под капот устанавливали карбюраторный двигатель ЗИЛ-508.10. Тормозная система представлена тормозами барабанного типа на всех колёсах. Руль оснащён гидроусилителем. Подвеска зависимая, спереди — балка, сзади – рессорная.

Технические характеристики ЗИЛ ММЗ 4502 сделали его универсальным автомобилем для транспортировки разнообразных грузов в городской и загородной среде. Сегодня его до сих пор можно встретить на загородных стройках, в аграрных хозяйствах, у частных предпринимателей. Модель давно устарела, но низкая цена по-прежнему привлекает покупателей, особенно тех, кто интересуется советским автопромом и готов мириться с частым ремонтом и низким уровнем комфорта.
