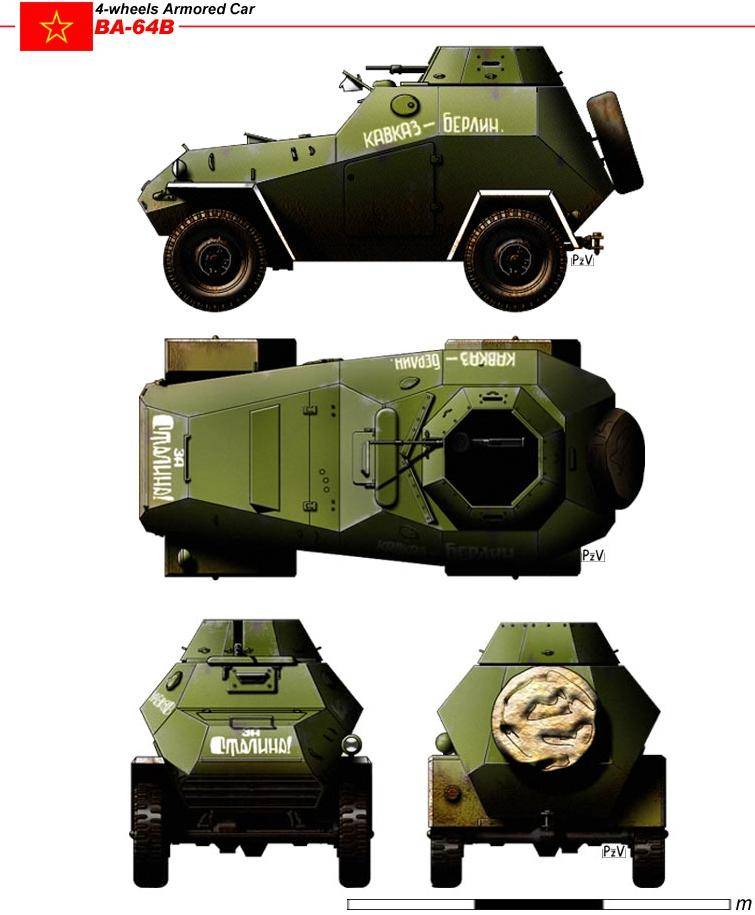

БА-64 – бронированный «Иван-Виллис»

Модификации БА-64

БА-64 производили с 1941 по 1946 год. За это время машина получила много существенных изменений, которые привели к появлению нескольких разновидностей серийного броневика.

  • БА-64Б – тот же броневик, но уже на шасси ГАЗ-67.
  • БАШ-646 – модификация для высшего командования.
  • БА-64Д – на этой версии стоял пулемет ДШК, калибром 12,7 мм.
  • БА-64В и БА-64Г – две разновидности бронированных дрезин, способных передвигаться, как по земле, так и по рельсам.
  • БА-643 – гусеничный броневик.

Несмотря на небольшие проблемы с двигателем и подвеской, солдаты любили этого малыша. Лучше всего об эффективности БА-64 говорит то, что он прошел всю войну и участвовал во всех крупных сражениях. С 1941 по 1946 год выпустили 9110 машин всех модификаций, а сегодня БА-64 – это славная история, которой мы по праву гордимся.

Конструкция бронеавтомобиля БА-20

Корпус бронеавтомобиля БА-20 сварной, из катаных броневых листов. На крыше башни люк сферической формы, сама башня поворачивается усилием стрелка, сидевшего на вращающемся сиденье, закрепленном на полу машины. Круговой обзор обеспечивали смотровые щели и смотровые лючки с опускаемыми в бою крышками. Ещё один люк был в днище автомобиля — для выхода экипажа из поврежденной машины.

Шины БА-20 были пулестойкими, полуоси заднего моста, а также рессоры — усиленные. В части броневиков имелась радиостанция 71-ТК-1 устанавливавшаяся за сиденьем водителя, с поручневой антенной вокруг корпуса.

Чертеж бронеавтомобиля БА-20М

Конструкция[ | код]

Автомобиль ГАЗ-64 был построен на укороченном на 755 мм по базе шасси ГАЗ-61, что позволило отказаться от промежуточного карданного вала. В конструкции ГАЗ-64 применялись уже освоенные в производстве узлы и агрегаты серийных автомобилей: ГАЗ-61— рулевой механизм, тормоза (кроме привода), доработанный передний мост, раздаточная коробка, задние рессоры, и ГАЗ-ММ — двигатель и доработанная 4-ступенчатая КПП. Более плотная компоновка заставила поднять двигатель выше, чем на полуторке. Из-за дефицитности специальных вездеходных шин размерности 6,50-16″ с рисунком «расчленённая ёлка» ещё на заводе (и тем более впоследствии при эксплуатации) на ГАЗ-64 также устанавливали шины размерности 7,00-16″ от «эмки», что снижало реальную проходимость из-за дорожного рисунка протектора и более узкого поперечного профиля. С целью увеличения переднего угла въезда и облегчения преодоления вертикальных стенок (до 0,5 м) в подвеске переднего моста использовались четыре четверть-эллиптических рессоры. Такой подвеске свойственны частые поломки листов из-за их нерационального нагружения, а также низкая поперечная жёсткость. Для устойчивости прямолинейного движения в шарнирах всех рессор применили хорошо защищённые и долговечные резьбовые пальцы и втулки от ГАЗ-11. Во избежание «галопирования» при столь короткой базе были установлены четыре (по два на ось) гидравлических амортизатора одностороннего действия от ГАЗ-M1, а в задней подвеске стабилизатор поперечной устойчивости. Привод тормозов всех колёс — механический, тросовый, как и на ГАЗ-11-73, но с жёстким валом без уравнителей, приводимым равноценно ножной педалью и ручным рычагом.

Кузов — открытый, четырёхместный (передние сиденья — раздельные). Ещё двое бойцов могли сесть на полках задних крыльев. Там же размещалось стрелковое оружие, боеприпасы (вплоть до 45-мм снарядов) и специальное оборудование (рация). Для беспрепятственного и быстрого выхода кузов был бездверным. Брезентовый тент простейшей формы без боковин придерживался одной дугой. Ветровое вертикальное стекло (чтобы не отражать солнечные блики вверх) в жёсткой трубчатой рамке откидывалось вперёд и фиксировалось в горизонтальном положении. Все поверхности кузова имели плоские очертания либо гнутые в одной плоскости формы, что делало его простым в изготовлении. Торцы стальных кузовных панелей окантовывались трубами. Все стыки соединялись точечной сваркой, изредка дуговой. В оформлении передка машины использовались элементы ГАЗ-АА: верхняя часть кожуха радиатора с эмблемой, крышки капота, основной бензобак на 43 литра перед ветровым стеклом, щиток приборов.

История создания БА

Машина разрабатывалась на Горьковском автозаводе. Она оснащалась шасси, позаимствованным у ГАЗ-64, на которое установили легкий корпус, рассчитанный на водителя и командира-стрелка. Кабину конструкторы сделали из листовой стали толщиной от 5 до 15 мм, этого было достаточно, чтобы выдержать прямое попадание из крупнокалиберного орудия и сохранить экипаж в безопасности.

В качестве вооружения на БА-64 использовали пулемет ДТ-29 калибра 7,62 мм с начальной скоростью снаряда – 840 м/с и темпом стрельбы – 600 пуль в минуту. Точность поражения на расстоянии в 1 500 м обеспечивал стандартный диоптрический прицел с фиксированными дистанциями. Орудие крепилось на небольшой башне, которая поворачивалась на 180 градусов, обеспечивая обстрел со всех сторон.

Боекомплект броневика состоял из 20-ти барабанных магазинов по 63 патрона каждый, для ближнего боя предназначались 6 осколочных гранат Ф-1 и личное оружие экипажа в виде скорострельных пистолетов-пулеметов.

Силовым агрегатом для бронемашины служил четырехтактный двигатель ГАЗ-ММ с жидкостным охлаждением. Карбюратор и 4 цилиндра, расположенных в ряд, усовершенствовали с таким расчетом, чтобы они могли работать на низкосортном топливе. В 1942 году двигатель форсировали до 54 л.с.

Трансмиссия легкого броневика состояла из однодискового сухого сцепления, четырехступенчатой КПП (4+1) и одноступенчатой раздаточной коробки с возможностью отключения переднего привода. Передний мост стоял на четвертьэллиптических рессорах и гидравлических стойках, задний – на полуэллиптических пластинах и гидравлических амортизаторах. Сзади располагался поперечный стабилизатор. Тормоза были колодочными механическими, а шины – пуленепробиваемыми.

1 of 2

Модернизации и модификации бронеавтомоиля БА-20

БА-20, 1936 г. — базовая модель.

БА-20ЖД, 1936 г. —  машина имела 2 комплекта колес — автомобильные и железнодорожные. Последние представляли собой простые стальные диски с ребордами, способные катиться по рельсам. Замена колес занимала 30 мин, масса БА-20ЖД составляла 2780 кг, запас хода возрос до 580 км.

БА-20М, 1938 г. — модернизированный бронеавтомобиль. Цилиндрическая башня заменена на коническую, толщина лобовой брони возросла до 9 мм, поручневая антенна (если была) заменялась на штыревую. Была усилена передняя ось и колеса машины, а также установлен дополнительный топливный бак, благодаря чему запас хода увеличился до 450 км. В целом машина действительно стала лучше, абсоютно ни в чем не проигрывая оригинальной конструкции. Начиная с 1940 г. БА-20М оснащался новой  радиостанцией — 71-ТК-З.

БА-21, 1938 г. — броневик БА-20М был технологическим пределом, легковое шасси ГАЗ-М1 дальнейшего повышения массы выдержать уже не могло. Тогда на его основе было создано новое шасси — ГАЗ-21, имеющее грузоподъемность 950 кг, и три оси, причем оба задних моста были ведущими. На БА-21 была применена и четырехступенчатая коробка передач, в 1,5-2 раза повысившая возможности буксировки для броневика. Броню корпуса удалось довести до 11 мм, а в переднюю часть корпуса установить дополнительный пулемет из которого должен был вести огонь радист. Масса БА-21 составила 3240 кг.

Модель бронеавтомобиля БА-21

Уже в феврале 1938 г. БА-21 пошел на испытания и показал хорошую проходимость по сравнению с БА-20, однако сильно проигрывая последнему в скорости — вместо 90 км/ч машина шла не более 52 км/ч. Комиссия посчитала, что БА-21 не имеет перед БА-20М решительных преимуществ и броневик в серию не пошел.

ЛБ-23, 1939 г., — ещё один вариант трехосного исполнения БА-20 носил имя «Лаврентий Берия». В качестве основы послужило шасси ГАЗ-22, оснащенное импортным двигателем «Додж» мощностью 72 л.с. При прочих характеристиках сопоставимых с БА-21, ЛБ-23 мог развивать скорость до 71 км/ч. Однако недостаточная, по мнению комиссии, маневренность броневика, а также импортный двигатель, не обеспечили ему, как и БА-21, решительных преимуществ перед оригинальной машиной.

Бронеавтомобиль ЛБ-23

Производство

В августе 1941 года вышла первая партия ГАЗ-64 (42 машины), собранных по обходной технологии, в сентябре — 190 машин, до конца 1941 года была выпущена 601 машина(с учётом опытных образцов 602, в это время ГАЗ-64 оставался фактически единственной легковой серийной моделью завода). Направлялись ГАЗ-64 в разведывательные подразделения. ГАЗ-64 также получили начальник ГАБТУ маршал Я.Н. Федоренко и армейский комиссар Н. И. Бирюков. Маршал Г. И. Кулик получил три ГАЗ-64. В ноябре 1941 объёмы выпуска ГАЗ-64 резко снизились и в декабре застопорились окончательно (в декабре выпущено всего 12 машин). причиной сворачивания производства являлся тот момент, что ГАЗ стал ведущим заводом по производству лёгких танков, а ряд его цехов заняли выпуском реактивных мин и иной военной продукцией. В 1942 года ГАЗ-64 выпустили только в июле, августе собрали ещё две, а всего до конца 1942 года изготовили 67 автомобилей. В 1943-м было выпущено только 3 экз. модернизированной модели ГАЗ-64В с расширенной до 1293 мм колеёй переднего моста. Выпущенные за 1942—1943 годы машины применялись исключительно как артиллерийские тягачи, и лишь малая их часть — в качестве командирских. ГАЗ-64 серийно выпускался с конца августа 1941 года до апреля 1943 года. Всего было произведено 672 автомобиля.
На шасси ГАЗ-64 с апреля 1942 года по июнь 1943 года выпускался бронеавтомобиль БА-64. Его производство, естественно, было приоритетным, что и выразилось в количестве выпущенных бронеавтомобилей, составившем 3903 ед. Более того, фактически с 1942 года все полноприводные шасси «64» шли только под комплектацию бронекорпусами. В августе 1943 года Горьковский автозавод, ещё восстанавливавшийся после разрушительных авианалётов Люфтваффе, всё же смог освоить выпуск модернизированного бронеавтомобиля БА-64Б с расширенной до 1446 мм колеёй. Это было необходимо из-за главного недостатка БА-64 — склонности к переворачиванию из-за сочетания узкой колеи и высокого центра тяжести. Соответственно, с конца 1943 года вместо ГАЗ-64 начали выпускать переработанный ГАЗ-67 с расширенной колеёй, в 1944 году заменённый модернизированным ГАЗ-67Б, отличавшимся доработанной ходовой частью и более надёжной системой зажигания.

Тактико-технические характеристики

К середине 30-х годов производство танков наращивалось, а популярность бронеавтомобилей снижалась. При этом от использования шасси «цивильных» машин старались отказываться. Можно попытаться сравнить БА-20 с британским броневиком «Моррис» CS9 на шасси грузовика.

 БА-20Morris CS9
Масса, т2,24,5
Длина, м4,34,7
Высота, м2,132,13
Максимальная скорость, км/ч9073
Максимальная толщина брони, мм67
Вооружение7,62 мм пулемёт13,9 мм противотанковое ружьё, 7.7 мм пулемёт

Британская машина была защищена чуть лучше (или чуть хуже – если сравнивать с модернизированным БА-20М) советского броневика. Зато по подвижности и вовсе уступала, из-за вдвое большей массы. Вероятно, наличие противотанкового ружья давало возможность поражать лёгкую технику.

Большая часть «Моррисов» была брошена во Франции, а сохранившиеся ограниченно применялись в Северной Африке.

В дальнейшем они только подтверждались. Проходимость бронемашины пытались увеличить за счёт использования трёхосного (но более лёгкого, по сравнению с грузовыми) шасси. Ни один из этих образцов в серию не пошёл.

Перед самой войной было принято решение о необходимости строить лёгкие бронеавтомобили на полноприводном шасси, но до начала боёв сделать этого не успели. Только в 1942 году в серию пошёл БА-64.

Фото БА-10

Броневой автомобиль БА-10, 1940 год.

Советский броневик БА-10 охраняет британскую колонну в Иране (Персии), 1941.

Экипаж бронемашины БА-10 старший сержант Е.Эндрексон и сержант В.Першаков со своим боевым другом – овчаркой Джульбарс.

Английские солдаты осматривают советский броневик БА-10М. Иран, лето 1941 года.
