Легендарный среднетоннажный грузовик ГАЗ-53

Стоимость и комплектации

Грузовые машины данного вида применяются даже сегодня. С конвейера (новенькие) автомобили выпускают только под заказ и единичными партиями. Цена данного грузовика будет варьироваться, смотря, какая будет выбрана надстройка.

Самые популярные модели – фургон и борт. Стоимость таких машин (с бортом) стартует с отметки 700 000 руб. Фургон уже будет идти от 850 000 руб. Если будет необходим подъемник на схожей платформе, то за него придется отдать от 1 100 000 руб. При появлении желания установить некоторые вспомогательные функции, логично заключить, что стоимость будет равнозначно подниматься.

Также можно приобрести грузовик на подержанном рынке, что позволить значительно сэкономить при приобретении. Но тут присутствует шанс приобрести проблематичное транспортное средство, какого у нас в стране предостаточно.

Смотря, какая будет применятся модификация, какое будет состояние и год выпуска, стоимость модели будет варьироваться от 100 000 до 300 000 рублей. Версии 2014-2016 годов может подняться до 1 000 000 рублей.

АП-18 на шасси ГАЗ-3307

В перечень базовой оснастки входит наличие 20-дюймовых стальных колесных дисков, стандартной галогеновой оптики, заднего противотуманного фонаря, одной аккумуляторной батареи (6СТ-75), либо пары (6СТ-55А3) и отопителя салона.

Стоит добавить, что ограниченные партии, выпущенные заводом, получили наличие адаптированной к прохладным климатическим условиям модель ГАЗ-330701, какая имела повышенную тепловую изоляцию кабины, предпусковой подогреватель и опциональный вспомогательный отопитель.

Технические параметры в цифрах

  • Снаряжённая масса – 3,2 т, в том числе: на переднюю ось – 1,435 т, на заднюю ось – 1,765 т.
  • Полная масса – 7,85 т, в том числе: на переднюю ось – 1,875 т, на заднюю ось – 5,975 т.
  • Грузоподъёмность: с платформой без тента – 4,5 т; с платформой и с тентом – 4,35 т;
  • Допустимая масса прицепа: с инерционно-гидравлическим приводом тормозов – 3,5 т, не оснащённого тормозной системой – 0,75 т.
  • Габаритные размеры: длина – 6,33 м, ширина (по зеркалам) – 2,7 м, высота (по кабине без нагрузки) – 2,35 м, высота ( по тенту без нагрузки) – 2,905 м.
  • Колёсная база – 3,77 м.
  • Ширина колеи передних колёс – 1,63 м; задних колёс (между серединами
    сдвоенных скатов) – 1,69 м.
  • Дорожный просвет (с полной нагрузкой) – 265 мм.
  • Радиус поворота машины по оси следа переднего внешнего колеса – 8 м. Габаритный – 9 м.
  • Максимальная скорость (с полной нагрузкой, без прицепа, по ровному шоссе) – 90 км/ч; с прицепом – 80 км/ч.
  • Минимальная устойчивая скорость на низшей передаче – 5 км/ч.
  • Время разгона машины с 0 до 60 км/ч – 32 секунды.
  • Максимальный преодолеваемый подъём – 25%, с прицепом – 18%.
  • Выбег автомобиля с 50 км/ч – 660 м.
  • Тормозной путь машины с 50 км/ч – 25 м.
  • Расход топлива, по данным производителя: при движении с посто-
    янной скоростью  60 км/ч — 19,6 л на 100 км; 80 км/ч — 26,4 л на 100 км.
  • Угол свеса, с полной нагрузкой – передний 38 градусов, задний 25 градусов.

Кабина грузового автомобиля «ГАЗ-3309»

Кабина транспортного средства «ГАЗ-3309» максимально точно повторяет стандартные характеристики для машин среднетоннажного семейства от производителя Горьковский автозавод. Конструкция представлена цельнометаллической основой с возможностью посадки в кабине двух человек. Выбран максимально простой и практичный в эксплуатации дизайн корпуса и внутренней отделки. В конструкции преобладают прямые линии с внедрением резких граней.

Кабина оборудована дверями с широкими проемами, выбранное остекление поддерживает предельно широкий обзор. Поддерживается ручная регулировка зеркал заднего вида. Крупный капот с формой аллигаторного типа существенно облегчает доступ к моторному отсеку, поддерживается регулировка сидений как в горизонтальном, так и вертикальном положениях. Кресла оснащены удобными и максимально надежными ремнями безопасности, добавлены крючки для одежды, функциональный отопитель жидкостного типа с радиатором и интегрированным в систему охлаждения двигателя.

Об истории ГАЗ-66

Однако те, кто говорят о сугубо армейском предназначении «шишиги», разумеется, не правы. Разрабатывался ГАЗ-66 на рубеже 50-х/60-х годов ХХ века в качестве многофункционального вездеходного шасси универсального спектра применения.

В первую очередь, конечно – в вооружённых силах, но далеко не в последнюю – и в народном хозяйстве. Этот автомобиль многократно сослужил хорошую службу геологам и нефтяникам, специалистам лесного хозяйства и т.д., и т.п.

К созданию ГАЗ-66 приложили руку действительно выдающиеся личности, имена которых вписаны золотыми буквами в историю предприятия и всего отечественного машиностроения: конструкторы Александр Просвирнин, Олег Образцов, Ростислав Заворотный. Работы над созданием нового двигателя для внедорожного грузовика возглавлял Павел Сыркин.

Первая партия грузовиков ГАЗ-66 была выпущена в 1962 году, а 1 июля 1964 года модель поступила в серийное производство. Триумфом нового внедорожного грузовика стал организованный в 1967 году супер-автопробег по немыслимому маршруту Горький – Владивосток – Горький. Большая часть пути проходила по Уралу, Сибири, Забайкалью и Дальнему Востоку, в условиях лютого бездорожья.

Грузовики ГАЗ-66 с честью выдержали это суровое испытание. В 1968 году в устройство машины была также внедрена система централизованного регулирования давления в шинах.

ГАЗ-66 продержался на заводском конвейере, в разных модификациях, вплоть до 1995 года. Тогда ему на смену пришло построенное на той же платформе и снабжённое дизельными двигателями семейство полноприводных машин ГАЗ-3308 «Садко». Самый последний, 965 941-й по счёту, экземпляр ГАЗ-66 сошёл с конвейера Горьковского автозавода ровно в канун 35-летнего юбилея массового производства модели: 1 июля 1999 года. Но это была уже не серийная (конвейерная), а штучная сборка из оставшихся машинокомплектов.

Модификации автомобиля ГАЗ-51 (в хронологическом порядке)

    • ГАЗ-51 Н – армейский вариант, с решётчатым кузовом от ГАЗ-63, укомплектованным лавками вдоль бортов, а также с дополнительным бензобаком на 105 литров. Выпускался с 1948 по 1975 годы.
    • ГАЗ-51 У – экспортный вариант, для умеренного климата. Производился с 1949 по 1955 годы.
    • ГАЗ-51 НУ – экспортная модификация армейского варианта грузовика, для стран умеренного климата. Выпускался с 1949 по 1975 годы.
    • ГАЗ-51 Б – газобаллонный вариант, работающий на сжатом газе. Выпускался с 1949 по 1960 годы.
    • ГАЗ-41 – опытная модификация на полугусеничном ходу, была построена в 1950 г.
    • ГАЗ-51 Ж – ещё один газобаллонный вариант, для работы на сжиженном газе. Выпускался с 1954 года по 1959 годы.
    • ГАЗ-51 ЖУ – экспортный газобаллонный вариант, работающий на сжиженном газе, для умеренного климата.
    • ГАЗ-51 А – модернизация базовой модели ГАЗ-51, пришедшая ей на смену в 1955-м и выпускавшаяся вплоть до 1975 года. Отличается от ГАЗ-51 грузовой платформой увеличенных размеров, откидными боковыми бортами, усовершенствованной тормозной системой.
    • ГАЗ-51 Ф – опытная партия, оснащённая двигателем 80 л.с., с зажиганием форкамерно-факельной конструкции мощностью 80 л.с. Была выпущена в 1955 году.
    • ГАЗ-51 АУ – экспортный вариант для умеренного климата, серийный выпуск продолжался с 1956 по 1975 годы.
    • ГАЗ-51 Ю – экспортный вариант для тропического климата, выпускался с 1956 по 1975 годы.
    • ГАЗ-51 С – вариант, оборудованный дополнительным 105-литровым топливным баком. Серийный выпуск осуществлялся с 1956 по 1975 гг.
    • ГАЗ-51 СЭ – вариант с дополнительным 105-литровым бензобаком и экранированным электрооборудованием.
    • ГАЗ-51 Р – грузопассажирский вариант, по бортам кузова которого оборудовались откидные скамейки, а в заднем борту была предусмотрена дверь и лестница. Выпускался с 1956 по 1975 годы.
    • ГАЗ-51 РУ — экспортный вариант грузопассажирской модификации, для умеренного климата, годы производства – 1956-1975й.
    • ГАЗ-51 Т – грузовое такси, 1956—1975.

Седельный тягач ГАЗ-51П.

  • ГАЗ-51 П – седельный тягач. Выпускался с 1956 по 1975 годы. На седельном тягаче ГАЗ-51П впервые в СССР был применён гидровакуумный усилитель тормозов.
  • ГАЗ-51 ПУ – экспортный вариант седельного тягача, для умеренного климата, годы производства – 1956-1975.
  • ГАЗ-51 ПЮ – экспортная модификация седельного тягача, предназначенная для тропического климата, производилась с 1956 по 1975 годы.
  • ГАЗ-51 В – экспортный вариант, с расширенной до 3,5 тонн грузоподъёмностью. Был оснащён 78-сильным двигателем
  • ГАЗ-51В, шинами увеличенного размера до 8,25-20″ и задним мостом полноприводного ГАЗ-63. Серийный выпуск производился в 1957-1975 годах.
  • ГАЗ-51Д – шасси с укороченной рамой, предназначенное специально для самосвалов ГАЗ-93А, ГАЗ-93Б и САЗ-2500, которые делали Саранский и Одесский заводы автосамосвалов. В серийном производстве с 1958 по 1975 годы.
  • ГАЗ-51 ДУ – экспортный вариант самосвального шасси, для умеренного климата.
  • ГАЗ-51 ДЮ – экспортный вариант самосвального шасси, для тропического климата.

Кроме грузовиков, на шасси ГАЗ-51 был построен целый ряд капотных автобусов малого  класса. Их выпускали как в Горьком, так и на Павловском автобусном заводе ПАЗ, и на Курганском автобусном заводе КАвЗ. А также на авторемонтных предприятиях по всему Советскому Союзу: в Борисове, Тарту, Тосно, Киеве, Каунасе, и т.д. Очень колоритными были около сотни экскурсионных автобусов с открытыми «кабриолетными» кузовами. ГЗА-653, ПАЗ-653, АС-» – санитарные автобусы-фургоны на шасси ГАЗ-51.

Экскурсионный автобус на базе ГАЗ-51 в Гаграх.

Бесчисленное количество больших, средних и малых предприятий на просторах союзных республик выпускали на шасси ГАЗ-51 разнообразные специализированные машины: мебельные и изотермические фургоны; хлебовозы и автоцистерны, пожарные и коммунальные спецмашины, автовышки, передвижные ремонтные мастерские и т.д.

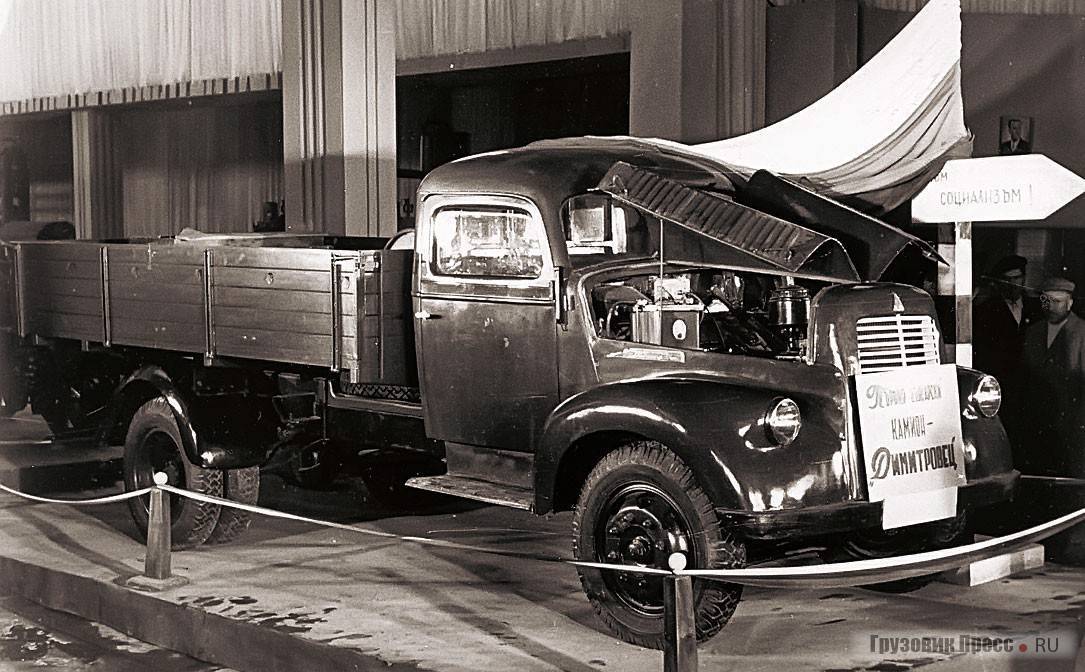

Первый «Димитровец»

Идея о производстве болгарских грузовиков обсуждалась официально ещё в середине 1940-х годов. В январе 1946 г. один из ведущих специалистов военной Инженерной фабрики в Софии, капитан Христо Софиянский, в журнале «Мотор» развернул статью на 10 страниц под заголовком «Можно ли развивать автомобильную индустрию у нас?».

Софиянский предложил подробную стратегию выпуска легковых автомобилей Opel и среднетоннажных грузовиков типа Opel Blitz. Выбор не случаен, поскольку с 1937 г. Инженерная фабрика связи (Военно-инженерна свързочна фабрика) уже выпускала широкий набор запчастей для Opel и других марок. Надо отметить, что практически все грузовики Opel Blitz поставляли в Болгарию как шасси, а кабину и бортовую платформу делали в Софии и на нескольких частных кузовных мастерских в столице и других городах.

После войны Инженерная фабрика получила новое название – «Завод 12». В 1947 г. фабрика начала делать автобусные кузова на шасси Škoda 706 RO, а год спустя под руководством новатора Кирила Зафирова началось проектирование прототипа первого болгарского грузовика по подобию Opel Blitz. Машина, укомплектованная новой кабиной с оригинальным оперением, была готова в начале июля 1949 г., когда из Москвы пришла весть о смерти Георгия Димитрова. Тогда на собрании руководство завода решило назвать своего первенца «Димитровец». Его эксплуатировали на заводе до конца 1960-х годов. Журналист софийской газеты «Труд» в 1984 г. выражал сожаление, что «Димитровец» не сохранился: «Нам нужен сейчас национальный художественный музей».

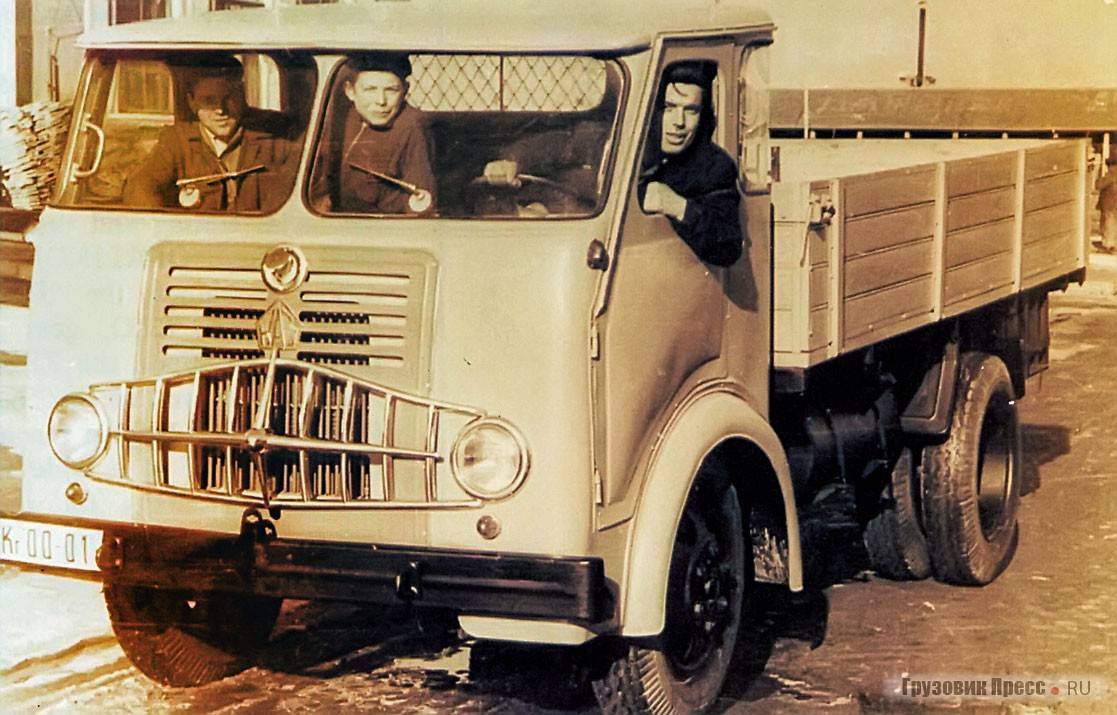

В середине 1950-х годов «Завод 12» специализировался на производстве автокаров и мотоциклетных двигателей, в 1968 г. завод переименовали в «Средец», и он официально стал частью системы концерна «Балканкар».

МАЗ-200

Этот советский грузовой автомобиль массово производился с 1951 по 1965 год на Минском автомобильном заводе. В основе конструкции лежал американский аналог компании GMC. В результате серийного производства всего было выпущено 230 000 экземпляров МАЗ-200 всех модификаций.

Опытные образцы ЯАЗ-200 были изготовлены на Ярославском автозаводе и имели фигурку «медведя» на капоте и горизонтальные брусья на радиаторной решетке, а «МАЗовские» грузовики имели выштамповку на боковинах капота в виде фигуры «зубра» и вертикальную решетку.

Изначально на МАЗ-200 устанавливали двигатель ЯАЗ-204 мощностью 110 л.с., но в дальнейшем он был модернизирован до мощности 120 л.с., а в 1962 году — до 165 л.с. Кроме того на МАЗ-200 впервые в СССР были применены синхронизаторы на всех передачах переднего хода, высшая ускоряющая передача, насос-форсунки и тахометр. Кабина автомобиля изготавливалась на деревянном каркасе с обшивкой деревянной «вагонкой», с последующей отделкой поверх листами из чёрной жести с окраской в защитный цвет.

Одновременно с гражданской версией производилась военная с колесной формулой 4х2 с высокими бортами, откидными скамейками и тентом для перевозки людей. Кроме того, имелись варианты седельного тягача (МАЗ-200В), на базе шасси изготавливались автоцистерны, топливозаправщики, молоковозы, поливочно-моечные машины, подъемные краны, пожарные машины, рефрижераторы.

Устройство

Непосредственно к самосвалу относится описанный чуть ниже кузов, остальные узлы – унифицированные для всех автомобилей ГАЗ-66. Но есть и отличия:

Коробка отбора мощности для самосвала производилась и комплектовалась на Саранском заводе. Для остальных модификаций ее делали в Горьком.

У ГАЗ-66 присутствовал централизованный механизм, подкачивающий шины. Самосвал был его лишен.
Шины задних колес у самосвала стали не односкатными, а двускатными.

Кузов

Сделанный полностью из металла, кузов может откидываться на три стороны (влево, вправо и назад). Он имеет высоту 0,62 метра, но можно ее удвоить, поставив дополнительные деревянные борта. Поднятие кузова происходит с помощью гидравлики – для этого служит масляный насос типа НШ32У-ЗЛ. Бачок гидравлической системы расположен с правой стороны.

Двигатель

На машине стоит дизельный мотор модели ЗМЗ-66-06 на 115 лошадиных сил (сделанный Заволжским моторным заводом). Заметим, что его сконструировали специально для ГАЗ-66. Он использует для работы бензин, содержит восемь цилиндров и двухкамерный карбюратор К-126Б. Система вентиляции картера у него закрытого типа, охлаждение – жидкостное, а фильтрация масла идет прямым потоком.

Использование легких сплавов из алюминия для основных деталей сделало мотор устойчивым к износу. А для облегчения его запуска в морозы имеется специальный предпусковой подогреватель модели ПЖБ-12.

Трансмиссия

Коробка передач (механическая) с четырьмя ступенями имеет на четвертой и третьей ступени синхронизацию. Главная одинарная передача – гипоидного типа, сцепление – сухое, фрикционное, с одним диском. Оно всё время замкнуто. На ведомом диске стоит демпферный механизм.

Также имеется раздатка (раздаточная коробка) с двумя ступенями. Раздатка эта состоит из ведущего и промежуточного валов, управляющего механизма, а также валов приводов переднего и заднего моста. Колеса у этих приводов зубчатые. С ее помощью можно понижать передачу, а также отключать передний мост.

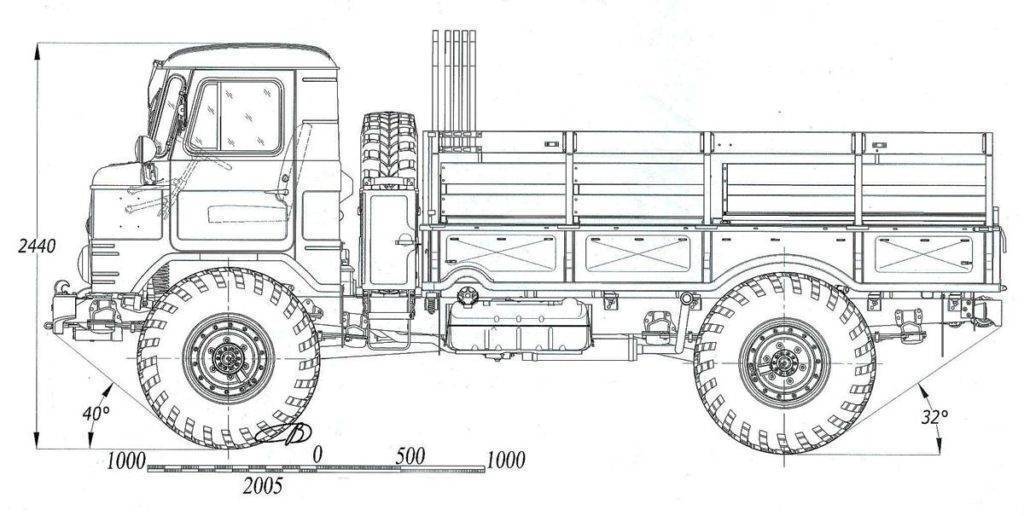

Габаритные размеры самосвала ГАЗ-66

Ходовая часть

Полноприводная конструкция предполагает наличие двух ведущих мостов. У них абсолютно идентичные дифференциалы и основные передачи (отличаются только маркировкой). Они стоят в отдельном картере, вставленном в специальное отверстие в мостовой балке. Кулачковые дифференциалы имеют по двадцать четыре радиальных сухаря.

Как передняя, так и задняя подвески оснащены продольными рессорами формы половины эллипса. Концы этих рессор закреплены между прокладками из резины. Также имеются амортизаторы двухстороннего типа, управляемые гидравлическим способом.

Рабочие и стояночные тормоза – барабанные. Рабочая система торможения раздельного типа оснащена вакуумным усилителем. Для ее включения используется гидравлический привод. Стояночная тормозная система (трансмиссионная) действует на все колеса.

Рулевое управление

Нижняя и верхняя части вала руля соединены шарнирно между собой, также на шарнирах вал крепится к кабине. Рулевой механизм работает при зацеплении ролика и глобоидного червяка. Имеется гидравлический усилитель рулевого управления. Его клапан которого находится спереди на продольной тяге, а насос с ременным приводом – на двигателе.

Кабина

Кабина, находящаяся над мотором, целиком сделана из металла, рассчитана на два места. В ней предусмотрена система отопления, а также имеется омыватель стекол. В комплекте к автомобилю идет брезентовая койка-гамак, которую можно повесить в кабине с помощью четырех крючков.

Модификации самосвала

За годы выпуска модели производилось около десяти её серийных модификаций, которые различаются моделью и мощностью двигателя, показателями грузоподъёмности, трансмиссией и некоторыми другими параметрами.

Список основных серийных модификаций КамАЗ-65115 таков:

  • КамАЗ-65115-015 – самосвал грузоподъёмностью 12 тонн, оснащённый дизельным двигателем КамАЗ-140.11-24О мощностью 240 лошадиных сил, соответствующим экологическим нормам стандарта Евро-1 и отечественной коробкой передач 152-й модели.
  • КамАЗ-65115-023 – грузоподъёмность 15 тонн, мощность мотора – 300 л.с., коробка передач – иностранная ZF-9.
  • КамАЗ-65115-030 – имеет грузоподъёмность – 13,8 тонн, мощность двигателя 260 лошадиных сил, коробка переключения передач – модели ZF-9.
  • КамАЗ-65115-1031-62 – самосвал с грузоподъемностью в 14,75 тонн, мощностью мотора – 280 лошадиных сил и коробкой передач ZF-9.
  • КамАЗ-65115-62 – самосвал с объёмом кузова 10,3 кубических метров и штатной грузоподъёмностью 14,5 тонн. Данный вариант оснащается дизельным мотором КамАЗ-740.62-28О, соответствующим экологическим стандартам Евро-3, а также 10-тиступенчатой отечественной механической коробкой переключения передач – обычной отечественной, КамАЗовского производства;
  • КамАЗ-65115-N3 – самосвал с грузоподъёмностью 15 тонн. Силовой агрегат данной модификации – это Cummins-6 ISBe, имеющий мощность 300 лошадиных сил, девятиступенчатой КПП ZF-9, и кузовом объёмом в 10 кубометров. В отличие от всех остальных версий, в этой предусмотрена возможность разгрузка кузова на три стороны (задняя + боковая).
  • КамАЗ-65115-D3 – самосвал с грузоподъёмностью 14,5 т. Он укомплектован двигателем КамАЗ-740.51-26О и кузовом объёмом 11 кубических метров. Данный вариант грузовика применяется для перевозки не только сыпучих грузов, но и жидких строительных бетонных растворов.
  • КамАЗ-65115-A4 – самосвал грузоподъёмностью 15 тонн, который укомплектован дизелем Cummins-ISB6,7 мощностью 300 лошадиных сил, соответствующим стандарту экологической безопасности Евро-4. В составе трансмиссии данного варианта самосвала применена девятиступенчатая механическая коробка переключения передач ZF 9S1310.
  • КамАЗ-65115-30 – самосвал грузоподъёмностью 15 тонн, с кузовом объемом 10,5 кубометров. Данный вариант оснащается дизельным двигателем КамАЗ-820.60-260 мощностью 260 лошадиных сил, который работает на сжиженном газе. В конструкции применена коробка переключения передач 154-й модели, а также баллоны с сжиженным газом общим объёмом в 208 кубических метров.

Кроме строительных самосвалов, немалое распространение получили такие специальные машины на базе того же шасси, как

  • КамАЗ-65115 Ал-50 – пожарный автомобиль с выжвижной лестницей, используемой для тушения возгораний и эвакуации людей с высот до пятидесяти метров.
  • КамАЗ-65115 «Сельхозник» – самосвал-зерновоз, на который устанавливаются кузова объёмом от 9 до 12 куб.м., с трёхсторонней разгрузкой. Оснащается силовым агрегатом КамАЗ-740.30-26О, который отвечает классу экологичности Евро-2.
  • КамАЗ-65115 КДМ-316 – комплексная дорожная машина, предназначение которой – очистка и мойка дорожных покрытий, их ямочный ремонт. Оборудуется баком для воды ёмкостью 820 литров и баком для эмульсии ёмкостью 1100 литров. А также двухсекционным бункером для щебня.

Устройство

По типу грузового кузова дизельный самосвал ГАЗ-3309 подразделяется на кузов с трехсторонней возможностью опрокидывания кузова, а также с односторонним опрокидыванием. Возможность выгрузки грузов на несколько сторон также сказывается на грузоподъемности.

Силовая установка, несущая часть

Самосвал ГАЗ-3309 состоит несущей рамы, на которую спереди монтируется силовая установка и передний управляемый мост. Ближе к средней части располагается коробка передач и насос гидравлической системы. Над ними располагается трехместная кабина закрытого типа.

В задней части рамы расположен ведущий мост с карданным приводом. На раму установлена грузовой кузов, соединенный с телескопическим гидравлическим цилиндром.

Двигатель Д-245, который зарекомендовал себя, как надежна силовая установка, установлена на раму посредством резиновых подушек. Сам силовой агрегат является 4-цилиндровым, с рядным положением цилиндров. Система питания дополнительно оснащена турбонаддувом и интеркулером.

Силовая установка Ярославского производства имеет обозначение ЯМЗ-534, тоже является 4-цилиндровой и оснащена турбонаддувом, но по объемному показателю она чуть меньше Д-245, а вот по мощности – сильнее.

Рама на 3309 используется классическая лонжеронная. Состоит она из двух продольных лонжеронов, соединенных между собой поперечинами. Именно она является несущей частью и к ней крепятся все остальные части авто.

Кузов представляет собой платформу с откидными бортами. Существует возможность наращивания высоты бортов, для увеличения объема кузова.

К раме кузов крепится шарнирными замками штифтового типа. Ими же и обеспечивается возможность опрокидывания кузова в трех направлениях. Для этого достаточно вытянуть штифты замка с нужной стороны.

Схема самосвала ГАЗ-3309

Трансмиссия, гидравлика, подвеска

Гидравлическая система авто, позволяющая опрокидывать кузов, состоит из коробки отбора мощности, с интегрированным в нее гидравлическим насосом. Установлена она на коробке передач. Посредством гидравлических магистралей она связана с телескопическим цилиндром, нижний край которого закреплен на раме, а верхний – подсоединен к платформе кузова. Забор масла у этой системы производится из отдельного масляного бака.

На данном авто используется механическая коробка передач с 5 скоростями. Крутящий момент от нее к ведущему валу осуществляется карданным валом. Главная передача ведущего моста – коническая, гипоидная с шестеренчатым коническим дифференциалом.

Подвеска у авто – зависимая, рессорная. Спереди дополнительно используются амортизаторы.

Кабина – герметическая, 3-местная, оборудована системой вентиляции и отопления. Управление системой подъема кузова осуществляется из кабины, выведенным в нее рычагом.

Грузовая платформа

Платформа грузовая самосвала ГА3-СА3-З507 – это сварная металлическая конструкция из листовой стали, горячекатаного и холодногнутого профиля проката, выполненная специально для трёхсторонней разгрузки перевозимого груза. Она прямобортная, с тремя открывающимися бортами. Её составные части (основные узлы): основание; основные металлические борта (боковые, передний и задний); доп.механизм облегчения закрытия боковых основных бортов (опция); запоры основных бортов (боковых и заднего).

Основной передний борт, боковые и задние стойки приварены к поперечинам основания. Основные боковые основные борта шарнирно навешены на боковых обвязках основания платформы, основной задний борт – верхней частью шарнирно навешен на задних стойках, а нижней частью, при помощи приваренных к нему скоб, закреплен на кронштейнах запора заднего борта, которые приварены к поперечине. Крепление нижней части заднего борта служит для его откидывания при освобождении верхних шарниров. Для предотвращения поворота вовнутрь платформы при закрытых основных бортах, на крайних стойках боковых надставных бортов приварены скобы-ограничители.

Чтобы не допустить потери ценных сыпучих грузов (зерна, минеральных удобрений и т. п.) в стыках основных бортов со смежными поверхностями неподвижных частей основания платформы установлены уплотнители из профилированной резины.

Особенности дизельной модели

ГАЗ 3507 дизель собирается на базовом шасси ГАЗ-3309. Он оснащается двигателем ММЗ Д-245.7 (четырехцилиндровый, рядный, четырехтактный с жидкостным охлаждением и газотурбинным наддувом) мощностью 122,4 лошадиных сил. Силовой агрегат соответствует международным экологическим нормам EURO-1. Рабочий объем мотора составляет 4,75 литра, степень сжатия – 17, частота вращения – 2400 оборотов в минуту. Грузоподъемность ГАЗ-3507 с дизельным двигателем – 4 тонны, снаряженная масса машины – 3,94 тонны, полная – 8,09 тонн. Распределение нагрузки по осям: на переднюю – 2,1 тонны, на заднюю – 5,99 тонн. Рабочие параметры кузова аналогичны характеристикам модели с бензиновым двигателем.

Расход топлива для ГАЗ 3507 с бензиновым двигателем составляет 19,6 литров на 100 километров, с дизельным – 20 литров на 100 километров. Максимальная скорость автомобиля – 90 км/ч. Двухместная кабина не отличается богатством отделки, но, тем не менее, имеет все необходимое для комфортного пребывания водителя и пассажира. Сидения регулируются по высоте и углу наклона спинки и достаточно удобны для длительных переездов. Кондиционер отсутствует, так что с жарой можно бороться только при помощи открытых окон. Зато штатный отопитель салона позволит сохранять приятную температуру даже в самый лютый мороз.

Рулевое управление не имеет гидравлического усилителя, поэтому для поворота потребуется приложить усилие. Приборная панель содержит все необходимые датчики, позволяющие следить за состоянием всех важных систем автомобиля. Трансмиссия комплектуется четырехступенчатой механической коробкой переключения передач. Управление гидравлическим приводом опрокидывания кузова осуществляется при помощи рычагов, расположенных в кабине.

Технические характеристики

Технические характеристики самосвала дизель ГАЗ-3309:

ХарактеристикиЕд. измеренияПоказатели
Силовая установка:
— Д-245тип4-цилиндр., дизель
— ЯМЗ-534тип4-цилиндр., дизель
Мощность:
— Д-245л.с.125
— ЯМЗ-534л.с.134
Коробка передачтипмех., 5-ступенчатая
Колесная формулатип4х2
Габариты:
— длинамм6471
— длина грузовой платформымм3516
— ширинамм2456
— высота по кабинемм2320
Высота по кузову (без надстроек)мм1828
База колеснаямм3770
Клиренсмм265
Угол подъема кузова назадград.50
Угол подъема кузова вбок (при трехсторонней выгрузке)град. 45
Грузоподъемностькг1500-3500
Скорость максимальнаякм/ч95
Среднее потребление топливал/100 км14,5-19,3
Вес3850кг

Видео обзор автомобиля ГАЗ-3309:

Назначение и сфера применения

ГА3-СА3-З507 предназначен для перевозки и механизированной разгрузки различных сельскохозяйственных (зерна, силоса, навоза) и мелкосыпучих (песка, керамзита, щебня) грузов по дорогам общей сети, а также грунтовым и полевым дорогам.

В руководстве по эксплуатации самосвалов данной модели производитель особо отмечает, что ГА3-СА3-З507 НЕ предназначен для перевозки бетонных смесей и строительных растворов, работы в карьерах. Транспортировка и разгрузка крупногабаритных неделимых грузов, твёрдых скальных пород и тому подобного также называется недопустимой – ведущей к поломкам узлов и механизмов самосвала и (или) к его опрокидыванию. Установка сцепного устройства и работа данной модели грузовика с прицепом также запрещается производителем.

Самосвалы ГА3-СА3-З507 опционально оснащались комплектом надставных бортов (заднего, переднего и двух боковых). Это панели, сделанные из металлического листа или металлической сетки. В период обкатки (первую тысячу километров пробега) завод рекомендовал соблюдать полезную нагрузку более 75-ти % от штатной. И в дальнейшем, во избежание преждевременного износа узлов и механизмов, не превышать номинальную грузоподъёмность в 4 тонны.

Автомобиль-самосвал ГА3-СА3-З507 предназначается для эксплуатацию в районах с умеренным климатом, в температурном диапазоне от минус 45 до плюс 45°С.

ГАЗ-АА и ГАЗ-ММ

ГАЗ-АА  — это легендарный грузовик СССР грузоподъемностью 1,5 т, называемый «полуторкой». Его производили на Горьковском автозаводе с 1932 года по 1938 год. В качестве образца был использован грузовик «Ford» модели АА, но впоследствии советские конструкторы спроектировали свои чертежи, изменив конструкцию, узлы и платформу грузовика.

В отличии от Ford у советского грузовика был усилен картер сцепления, изменен рулевой механизм, поставлен воздушный фильтр и создан собственный бортовой кузов. При классической рамной схеме конструкции с рессорной подвеской, особенностью ГАЗ-АА было устройство задней подвески и трансмиссии с использованием в качестве продольной тяги толкающей трубы, внутри которой располагался карданный вал.

Двигатель ГАЗ-АА был неприхотливым и ремонтопригодным, работающим на самых низких сортах бензина. На грузовик редко устанавливали стартер, поэтому заводили с помощью ручки — «кривого стартера».

В 1938 начали выпускать модернизированный вариант ГАЗ-АА — модель ГАЗ-ММ, которая внешних отличий почти не имела, за исключением упрощенных крыльев в военное и послевоенное время. Модернизация была произведена путем усиления подвески, установки нового рулевого управления и карданного вала. ГАЗ-ММ в военные года выпускали на ГАЗе (1938-1946), а с 1947 по 1949 на Ульяновском автозаводе.

В Военные годы завод перешел на вариант упрощенного военного грузовика ГАЗ-ММ-В: вместо дверей — треугольные боковые загородки или сворачиваемые брезентовые, основание и задняя стенка обшивалась досками, крыша обтягивалась брезентом, крылья были плоскими, не было тормозов на передних колесах, а вместо двух передних фар — одна. За все время выпуска ГАЗ-АА было выпущено 1 157 249 автомобилей.
