Универсальный ЗиЛ-433362 для установки спецоборудования

Обзор модификаций ЗИЛ-431410

На базе ЗИЛ-431410, как и ЗИЛ-130, за годы выпуска было построено огромное количество разнообразных модификаций. Условно их можно разделить на следующие группы:

  • длиннобазные грузовики и шасси: ЗИЛ-431510, ЗИЛ-431511, ЗИЛ-431512, ЗИЛ-431513.
  • самосвальные (ММЗ-555, ММЗ-45021, ММЗ-4505, ММЗ-450506, ММЗ-450507) шасси: ЗИЛ-495810, ЗИЛ-495816, ЗИЛ-495817, ЗИЛ-495710.

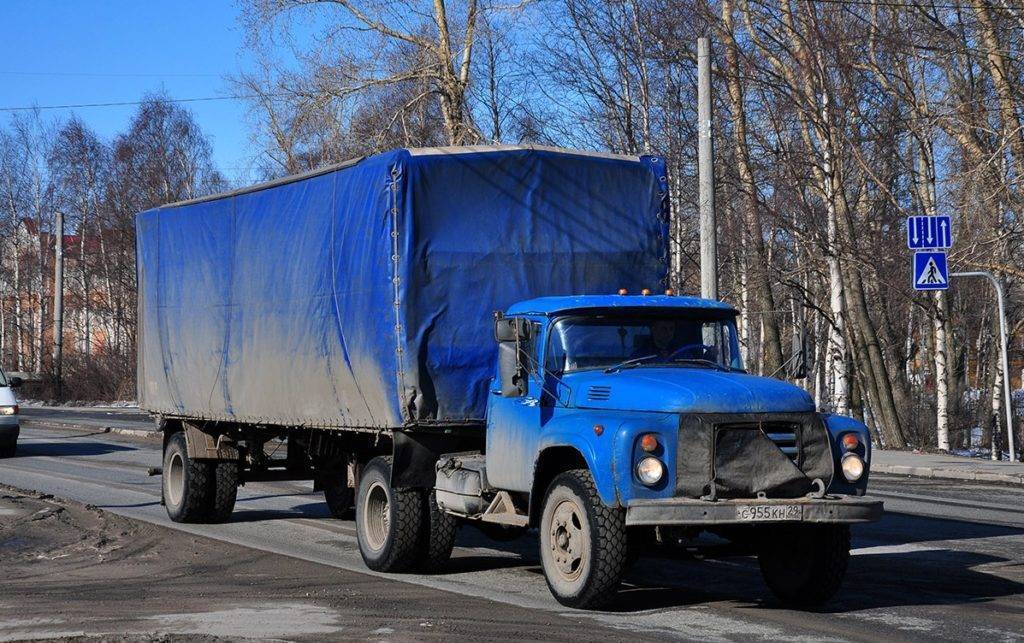

  • седельные тягачи: ЗИЛ-441510, ЗИЛ-441610; ЗИЛ-441516; ЗИЛ-441517.

Седельный тягач ЗИЛ-441510.

  • машины и шасси с экранированным электрооборудованием: ЗИЛ-431917, ЗИЛ-431919, ЗИЛ-432317, ЗИЛ-432319.
  • экспортные варианты для работы в условиях умеренного и тропического климатов: ЗИЛ-431416, ЗИЛ-431417, ЗИЛ-431418, ЗИЛ-431419, ЗИЛ-431516, ЗИЛ-431517, ЗИЛ-431518, ЗИЛ-431519; ЗИЛ-495716, ЗИЛ-495717.
  • специальные версии для районов Крайнего Севера: ЗИЛ-431411, ЗИЛ-4314121, ЗИЛ-495711.
  • шасси для специализированных автомобилей: ЗИЛ-431412.
  • газобаллонные варианты: ЗИЛ-431610, ЗИЛ-431612, ЗИЛ-431613, ЗИЛ-431710, ЗИЛ-431712, ЗИЛ-431810, ЗИЛ-431812, ЗИЛ-496110, ЗИЛ-496210, ЗИЛ-496410.

На модификациях ЗИЛ-431450, ЗИЛ-431452, ЗИЛ-495850 был установлен двигатель ЗИЛ-157Д мощностью 110 л.с. На ЗИЛ-431630 – новый двигатель ЗИЛ-5096.10 мощностью 140 л.с., специально предназначенный для работы на сжатом природном газе и бензине.

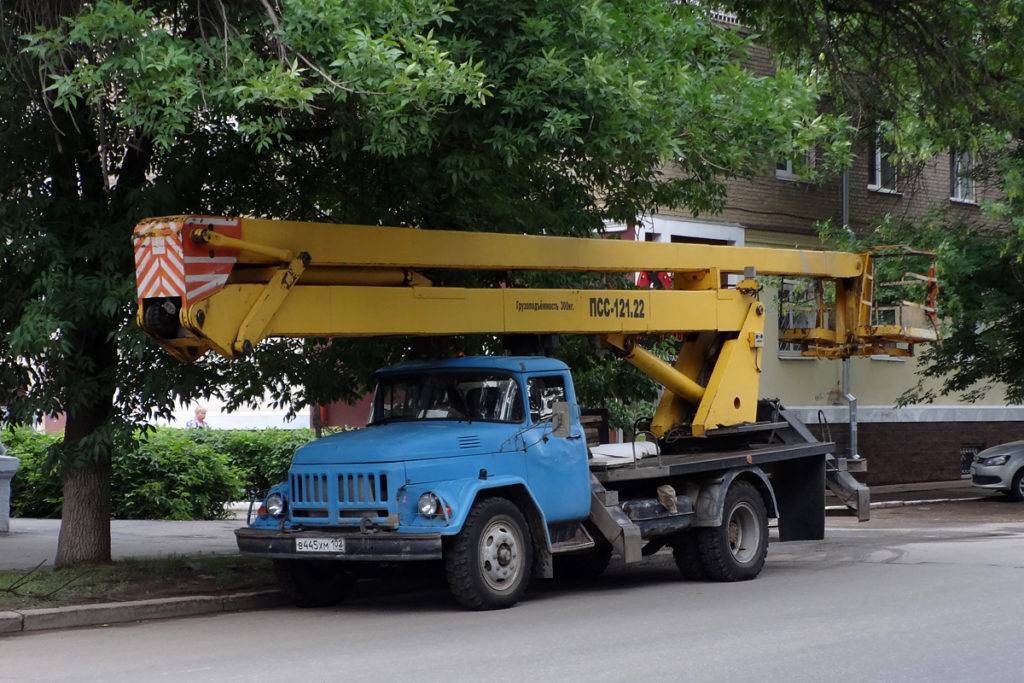

ЗИЛ-431410 с установленным подъемником ПСС-121.22, поднимающим людей с материалом и инструментом на высоту до 22 метров для выполнения строительно-монтажных и электротехнических работ

В период ликвидации аварии на Чернобыльской атомной электростанции на Заводе имени Лихачёва построили и направили в район бедствия специальное шасси под установку поливомоечного оборудования, с герметизированной свинцовой капсулой в кабине и фильтровентиляционной установкой на крыше, для дезактивации радиоактивных загрязнений. Было изготовлено восемь автомобилей данной модификации, под индексом ЗИЛ-431420-86.

Грузовик ЗИЛ-433362

ЗИЛ-433362 представляет собой обновленное семейство классических грузовых автомобилей, относящихся к среднему классу. Данная модель спроектирована в 2003-ем году. В этот же период начался ее выпуск. Сборка ЗИЛ-433362 осуществлялась на АМО ЗИЛ. В базовой версии техника представляла собой многофункциональное шасси, на которое предусматривалась установка оборудования и дополнительных надстроек.

Сама модель позиционировалась в качестве универсальной основы, используемой для монтажа большого перечня кузовных надстроек:

  • всевозможных вариантов специализированного оборудования;
  • стандартных грузовых платформ (версии без бортов и с бортами).

Модель проектировалось для дорог практически любого типа. За долгие годы использования ЗИЛ-433362 стал отличным примером простоты, отличной проходимости, повышенной надежности и необычайной легкости в управлении.

Для большинства советских профессионалов именно данный автомобиль оказался дебютной учебной базой для постижения первых этапов работы на грузовике.

Возможность применения различных вариантов прицепов средней категории в данной модели обеспечивается за счет:

  • системы электропитания, имеющей типовые разъемы;
  • универсальности конструкции сцепного устройства;
  • подключения тормозов прицепа к основной системе автосцепки.

Многофункциональность автомобиля позволяет использовать его для различных целей. Грузовик применяется для перевозки:

  1. хлебобулочных изделий (изотермические фургоны);
  2. продуктов питания;
  3. промышленных товаров;
  4. замороженных продуктов (рефрижераторы с термоизоляцией из пенополиуретана и пенопласта).

АГ-20 Автомобиль газодымозащитной службы ЗИЛ-433362

  • Главная
  • Специальные пожарные автомобили. Спецтехника пожарная
  • АГ-20 Автомобиль газодымозащитной службы ЗИЛ-433362

АГ-20 Автомобиль газодымозащитной службы (ЗИЛ-433362) АГ-20ЗИЛ-433362Общий вид

Автомобиль газодымозащитной службы пожарный АГ-20 (433362) предназначен для:

  • доставки к месту пожара (аварии) отделения газодымозащитной службы;
  • доставки к месту пожара (аварии) пожарно-технического вооружения (ПТВ), специального оборудования, а также систем, обеспечивающих эффективную и безопасную работу отделения ГДЗС;
  • питания электроэнергией инструмента, специального оборудования и осветительных приборов;
  • развертывания и обеспечении работы на пожаре (аварии) поста безопасности ГДЗС;
  • освещения места пожара (аварии);
  • проведения аварийно-спасательных работ (а том числе в непригодных для дыхания среде).

Пожарный автомобиль предназначен для эксплуатации в условиях умеренного климата при температуре окружающего воздуха от минус 40 до плюс 40°С.

Автомобиль состоит из следующих основных частей:

  • шасси с кабиной боевого расчета
  • кузова
  • выдвижной телескопической осветительной мачты с двумя прожекторами
  • электросиловой установки (ЭСУ)
  • система управления
  • электрооборудования
  • комплекта пожарно-технического вооружения и специального оборудования

Автомобиль смонтирован на шасси автомобиля ЗИЛ-433362. На раму шасси установлен кузов для размещения оборудования и кабина для размещения боевого расчета. ПТВ и специальное оборудование размещено в отсеках кузова, кабине боевого расчета и на крыше кузова. На задней стенке кузова установлена осветительная телескопическая мачта с пневмоприводом.

Автомобиль оснащен сигнальной оптико-акустической установкой «Южный Урал», либо другого типа подобного класса.

Основные технические характеристики

ШассиЗИЛ-433362 (4×2)
Тип двигателякарбюраторный
Мощность двигателя КВт, (л.с.)110 (150)
Макс. скорость, км/ч80
Число мест для боевого расчета, чел.9
Тип встроенного электрогенератораГС-250-20/4
Привод генератораот двигателя шасси
Номинальное напряжение, В400/230
Номинальная частота, Гц50
Максимальная мощность, кВт20
Высота подъема осветительной мачты, м6
Привод подъемапневматический
Количество/мощность прожекторов, шт./кВт2/1
Управление прожекторамиРучное
Масса полная, кг10500
Габаритные размеры, мм7400x2500x2800

Комплектация:

НаименованиеКоличество
Катушка с магистральным кабелем L=100м1
Каоушка переносная с кабелем L=36м4
Коробка разветвительная на подставке3
Ковер диэлектраческий1
Перчатки диэлектрические1
Боты диэлектрические1
Ножницы для резки проводов НРЭП1
Аппарат искуственной вентиляции легких1
Прибор для проверки противогаза1
Газоанализатор типа «Пчелка»1
Дымосос переносной ДПЭ-7 с комплектом рукавов и пенной вставкой2
Прожектор переносной 1кВт FL-10002
Фонарь ФОС-37
Гидравлический аварийно-спасательный инструмент «Спрут»1
Пневмодонкраты резиновые ПД-4,ПД-101
Пила дисковая 220В, 50Гц, 2,5кВт1
Молоток отбойный 220В, 50Гц, 2кВт1
Пила цепная 220В, 50Гц, 2кВт1
Аппарат справочный переносной1
ИРАС1
Кувалда кузнечная 5кг1
Топор Т- А21
Лом ЛПЛ1
Лом ЛПТ1
Багор БПМ1
Электромегафон1
Натяжное спасательное полотно 4,5х4,5 м1
Индивидуальное спасательное устройство КСС-507
Веревка ВПС-304
Веревка ВПС-502
Огнеоушитель ОУ-52
Огнеоушитель ОП-41
Связка звена ГДЗС-12
Направляющий трос звена ГДЗС-12
Носилки санитарные1
Ножовка столярная1

Устройство

В кабине имеется 3 сиденья, 2 двери, панорамное стекло, которое обеспечивает отличный обзор. Крупные зеркала заднего вида находятся на кронштейнах. Дверные форточки можно вручную опускать и закреплять. Двери открываются под прямым углом, что удобно для водителя и пассажиров. Кабина оснащена большими ступенями.

Высота кабины 2700 мм, она может быть оснащена спальным местом. Рулевое управление имеет механический и гидравлический привод. Гидрораспределитель и цилиндр способствуют улучшению рулевого управления. Установлены современные системы обогрева и вентиляции.

Автомобиль оснащен 5-ступенчатой КПП. В карданную систему входит шасси, на котором установлены 2 вала и промежуточные опоры, которые соединены крестовинами. Передача нагрузки на оси происходит при помощи ведущего моста.

Несущая конструкция состоит из рамы, выполненной из 2 металлических лонжеронов швеллерного профиля. Продольные участки зафиксированы поперечинами. Плавность движения обеспечивается конструкцией подвески мостов. В передней и задней части конструкции расположены рессоры с амортизацией.

Задние рессоры дополнены для прочности металлическим листом. Грузовик совместим с большим количеством дополнительных надстроек. Чаще всего используется аварийно-ремонтное оборудование, которое включает дизель-генераторный механизм с ремонтной мастерской и запасом топлива. Универсальное шасси позволяет располагать снизу ящики с инструментами. Машины применяются для выполнения ремонтных работ на удаленных объектах.

Санитарные машины, заправщики горючего и мусоровозы, гидроподъемники, автоцистерны, погрузчики, самосвалы, бункерные машины и другая техника представлена этим грузовиком. Автомобиль может эксплуатироваться на дорогах любого типа.

  • электропитание с типовыми разъемами;
  • универсальность сцепного устройства;
  • подключение тормозов прицепа к системам автомобиля.

Машина может перевозить хлеб, продукты, промышленные изделия, замороженные продукты (рефрижераторы). Гидроподъемники могут использоваться в строительстве и монтаже сооружений.

Тормозная система

Тормозная система автомобиля состоит из 3 контуров и включает: рабочий тормоз с пневмоуправлением и 2-контурной гидросистемой по осям на передних и задних колесах. Оси имеют барабанные колодки с возможностью монтажа антиблокировки. Имеется стояночный и запасной тормоз с контуром привода, пневматической трансмиссией, барабанными колодками. Если грузовое шасси используется в составе автопоезда, то схема снабжается краном для управления тормозом прицепа.

Электрооборудование

Электрическая система автомобиля однопроводная, напряжением 12 В. Зажигание имеет контактно-транзисторную конструкцию. Напряжение стартера 12 В, установлены дистанционное управление и электромагнитное грузовое реле.

Есть аккумуляторная батарея напряжением 12 В марки 6-СТ-81, емкостью 81 А/ч. Генератор переменного тока серии Г-130 создает постоянный ток 28 А и мощность 350 Вт. На разных оборотах поддерживается одинаковое напряжение при помощи электромеханического реле и электронной схемы регулировки.

Электрооборудование может быть оснащено дополнительными опциями: предпусковым подогревателем, чтобы облегчить запуск двигателя на морозе. Может быть установлена система подогрева спального места. Устанавливается модернизированная схема зажигания с микропроцессорами. Электросхема обеспечивает возможность установки чехла утеплителя и противооткатного бруса.

Двигатель КамАЗ-53229

Автомобили КамАЗ-53229  оснащались собственными двигателями Камского автозавода – КамАЗ-740.11 (Евро-1) и КамАЗ-740.30 (Евро-2). Это восьмицилиндровые V-образные дизельные моторы, с турбонаддувом и промежуточным охлаждением наддувочного воздуха, которые широко применялись на различных моделях камских грузовиков, а также на автобусах ЛиАЗ, ЛАЗ, ПАЗ, КамАЗ, НефАЗ; на комбайнах «Дон» и «Полесье»; промышленных и сельскохозяйственных тракторах; на силовых установках судов и тяжёлых кранов; на стационарных и передвижных дизельных энергоустановках. Эти силовые агрегаты известны своими надёжностью и неприхотливостью.

О технических характеристиках двигателя

  • Рабочий объём – 10,85 литров.
  • Номинальная мощность – 176 кВт (240 л.с.), при частоте вращения коленчатого вала: 2200…2600 об/мин.
  • Максимальный крутящий момент – 834 Н.м (85 кгс.м), при частоте вращения коленчатого вала: 1200…1400 об/мин.
  • Диаметр цилиндра и ход поршня – по 120 мм.
  • Степень сжатия – 16:1.
  • Гарабитные размеры двигателя: длина – 1103 мм, ширина – 908 мм, высота – 965 мм.
  • Масса двигателя в сухом виде (не заправленного смазкой) – 842 кг (КамАЗ-740.11); 865 кг (КамАЗ-740.30).
  • Минимальный удельный расход дизтоплива – 207 г/л.с.*ч.
  • Расход масла на угар – не более 0,3% от расхода горючего.
  • Ресурс мотора – 800 тысяч километров пробега.

Дизели КамАЗ-740.30 комплектовались топливным насосом высокого давления производства немецкой компании Бош, который имеет функции точной дозировки подаваемого дизтоплива, в зависимости от рабочей нагрузки, и определения наиболее оптимального момента впрыска горючего. По своим экологическим параметрам этот вариант классического КамАЗовского двигателя стал соответствовать международным стандартам ЕВРО-2.

В стандартной комплектации автомобиль КамАЗ-53229 комплектовался топливным баком на 250 литров. Но в качестве дополнительной опции было возможно получить также более вместительный бак – на 350 литров.

Для беспроблемного пуска мотора в зимнее время силовой агрегат может быть оснащён предпусковым подогревателем.

Технические характеристики

ХарактеристикаАГП-12АГП-18АГП-22
Базовый автомобильГАЗ-53АГАЭ-53АЗИЛ-130
Грузоподъемность монтажных лебедок, кг200350300
Наибольшая высота подъема монтажных люлек, м121822
Наибольший вылет люлек от оси гидроподъемника, м9,09,510,5
Угол поворота стрелы (мачты), град.360360360
Скорость передвижения, км/ч505050
Габариты, м:
длина8,09,9811,84
ширина2,652,502,50
высота3,323,403,57
Масса (с автомобилем), т6,057,28,9

Примечание. Разрабатывается конструкция автогидроподъемника АГП-28 с наибольшей высотой подъема монтажных люлек 28 м.

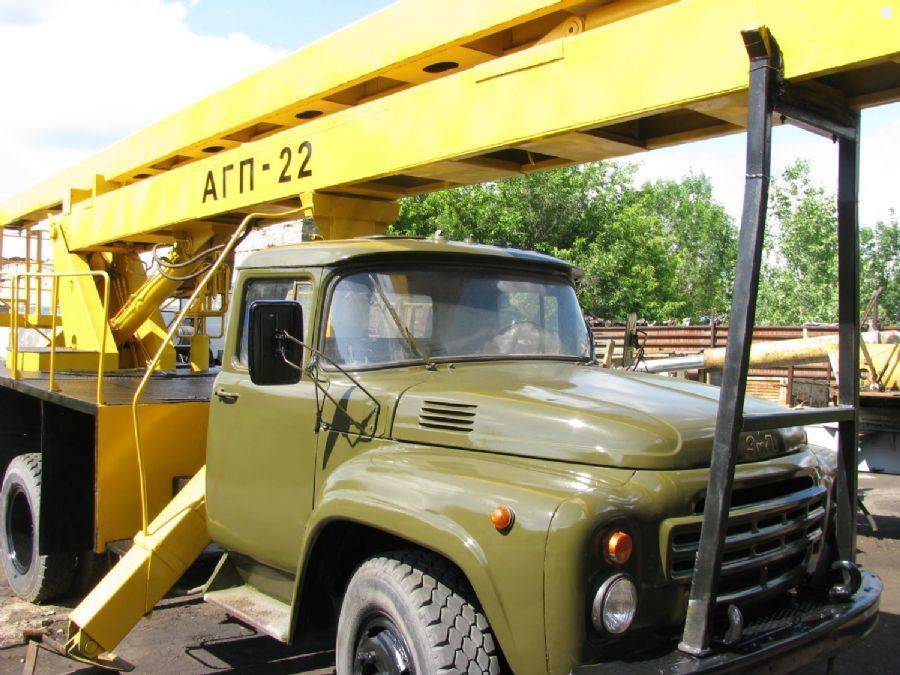

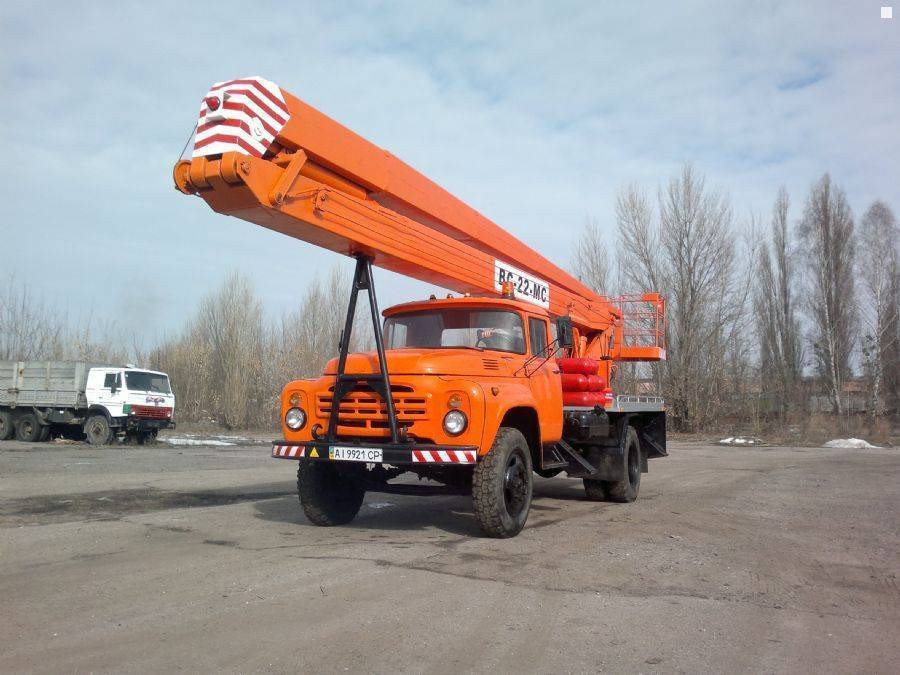

Например, гидравлический подъемник АГП-22 на базе автомобиля ЗИЛ-130 предназначен для подъема на высоту до 22 м двух рабочих с материалами и инструментами при выполнении монтажных или ремонтных работ.

Гидравлический подъемник АГП-22. Конструкция подъемника позволяет перемещать люльку на рабочую высоту не только по вертикали, но и в любую сторону под углом в радиусе до 10,5 м от вертикальной оси вращения стрелы, кроме того, люлька может быть опущена на 1 м ниже уровня земли. На рис. 1 показана схема зоны обслуживания гидравлического подъемника. Она очерчена тремя окружностями: двумя, радиус которых равен верхнему колену (из верхнего конца нижнего колена в его полностью поднятом и опущенном положениях), и третьей, радиус которой равен раскрытой стреле с центром в пятке стрелы, а также ограничивающей кривой, форма которой определена кинематикой системы ограничения зоны обслуживания.

Для обеспечения устойчивости подъемник снабжен четырьмя выдвижными опорами. Привод стрелы и выдвижных опор гидравлический. Насос привода приводит в действие двигатель автомобиля. Работа подъемника осуществляется следующим образом: на площадке, предназначенной для работы, подъемник устанавливают на дополнительных выдвижных опорах. Посадку работающих в люльку и высадку из нее производят с земли через проем в заднем ограждении. При этом люлька должна быть подана в положение «Посадка», стрела сложена, а нижнее колено поднято до такой степени, чтобы между люлькой и землей оставался зазор не менее 100 мм. Затем проемы в ограждении закрываются цепочкой с карабином. Люлька служит для размещения рабочих с инструментами и материалами, площадь люльки 1,3 м2. Рабочие места в люльке расположены симметрично по отношению к плоскости стрелы. Для перехода с одного рабочего места на другое без выхода из люльки имеется проход. Подъемом нижнего колена, раскрытием стрелы и ее поворотом люльку подводят к месту производства работ. Перемещение люльки в пределах зон обслуживания осуществляют маневрированием колен стрелы и ее поворотом. После окончания работы люльку опускают в положение «Посадка», людей высаживают, инструменты и материалы выгружают, стрелу складывают в транспортное положение, опоры убирают. Управление стрелой производят с двух пультов, один из которых расположен на поворотной раме, а другой около люльки. С третьего пульта, расположенного на раме, осуществляют управление дополнительными опорами. Наличие управления из люльки дает возможность точно подводить ее к месту монтажа. Это позволяет использовать подъемник в стесненных условиях, например между фермами перекрытий. На высоте до 12 м наиболее целесообразно применять подъемники телескопические гидравлические, например ПТГ-12. Рабочая площадка этого подъемника установлена на шестисекционном телескопе, опирающемся на раму ходовой части.

Изготавливают два вида подъемника с установкой его ходовой части на ось с пневмошинами или на резиновые поворотные катки. На раме ходовой части установлен гидроцилиндр и лестница для подъема работающих на площадку грузоподъемностью до 250 кг. В транспортном положении ограждение площадки опускают вниз. Во время работы подъемник устанавливают на винтовые опоры. Габарит подъемника на пневмошинах 3450 X 1560X2700 мм, а на катках 2750X1170X2530 мм, масса 1100 кг.

Какой можно сделать вывод?

ЗиЛ-433362 — отличный транспорт, который способен выполнять все поставленные перед ним задачи. Стоимость составляет 1,2-2 миллиона рублей. Конечный ценник зависит от выбранных дополнительных функций и дополнительных надстроек. Шасси без установленного оборудования обойдётся покупателю в 700 тысяч рублей.

На вторичном рынке экземпляры последних годов выпуска стоят 0,8-1,5 миллиона рублей. Машины, выпущенные с конвейера 10-12 лет назад, стоят 200-250 тысяч рублей. Многие владельцы сдают транспорт в аренду за 8000 рублей за смену.
