А-545 – достойный конкурент Калашникова

Об этом сообщили представители корпорации «Ростех»

«Стрелковые предложения есть, конечно. У нас есть опытно-конструкторские работы по новым стрелковым калибрам», – сообщил индустриальный директор кластера обычного вооружения, боеприпасов и спецхимии «Ростеха» Сергей Абрамов, отвечая на соответствующий вопрос.

В опубликованном в феврале сборнике Главного ракетно-артиллерийского управления (ГРАУ) Минобороны России рассматривалась возможность отказа от патронов калибра 5.45 мм, используемых в автоматах АК-74, АК-12 и других образцах стрелкового вооружения Российской армии, и перехода на новый калибр, баллистические качества которого смогут улучшить поражающую способность оружия.

Патроны нового калибра позволят существенно улучшить стрелковые характеристики автомата. Если при разработке АК-12 конструкторы были ограничены возможностями патрона 5.45 мм, то с приходом нового калибра оружейный комплекс может приобрести новые стрелковые качества и проявит себя лучше, как боевое оружие.

Модификации

Рассмотрим кратко характеристики АЕК -971 и АЕК-973:

  • Подвижные части этих автоматов состоят из затвора и активной рамы. В конструкции предусмотрен балансир и каретка.
  • Затвор ориентирован на досылание заряда в патронник, закрытие стволового канала, расплющивание капсюля и удаление остаточного заряда (гильзы).
  • Сама затворная часть включает в себя выбрасыватель, пружины и основную ось, а также штифт и ударник.
  • Рамка выполняет функции активатора затвора. Она приводит в действие балансир и ударно-спусковое устройство. В конструкцию элемента входит основа, вкладыш, рейка, упор возвратной пружины, соединение с парой вкладышей и двумя цилиндрическими пальцами.

Балансир АЕК-971, АК-12, АК-15 используется для уравновешивания импульсных потоков от затворной части орудия. Элемент телескопического типа размещен во внутренней части рамы, оснащен резьбовым участком для фиксации штока поршневого предназначения. В стенке рабочего контура предусмотрены перфорированные отсеки для взаимодействия с шестернями.

Рискованный подход

Ранее под названием АК-12 выступал совершенно другой автомат. Эта версия была представлена в 2012 году. Разработкой занимался Владимир Злобин и «Ижевский машиностроительный завод» («Ижмаш»). Конструкторы  поставили себе сложную задачу – создать принципиально новый автомат. Все элементы оружия, кроме механизма запирания, разрабатывались с нуля. Новый автомат разрабатывался в рамках конкурса Министерства обороны – победивший автомат стал бы частью комплекса «Ратник». «Ижмаш» представил автоматы АК-12 и АК103-3 калибра 7.62 мм. Конкуренцию им составили автоматы А-545 и А-762 – изделия «Завода имени В.А. Дегтярёва», разработанные на основе АЕК-971.

В ходе испытаний было выявлено, что новая конструкция не гарантирует требуемой надёжности. Кроме того, она не давала значительных преимуществ при стрельбе, по сравнению с АК74М. Так же испытатели отметили, что у АК-12 полностью отсутствует взаимозаменяемость с предыдущими версиями АК, из-за чего могут возникнуть дополнительные проблемы при обучении и массовом производстве автомата. Заключение испытателей оказалось неутешительным –  АК-12 производства «Ижмаш» не соответствует требованиям ТТЗ и государственные испытания не выдержал.

Немаловажным  для вооружённых сил является и стоимость оружия: по предварительным оценкам, автоматы АК-12 2012-го года будут обходиться российскому бюджету примерно в 5-6 раз дороже, чем выпускаемые ныне АК74М. Себестоимость АК-12 также будет несколько выше, чем у АК74М, но различия будут гораздо менее значительны.

И тогда  руководство «Концерна “Калашников”» приняло рискованное  решение – начать всё заново. Учитывая результаты испытаний и ТТЗ, было принято решение создать новый автомат на основе АК74М – без неоправданных попыток игнорировать более чем полувековой опыт эксплуатации автомата Калашникова. Фактически это была глубокая модернизация, в результате которой новый автомат получит все преимущества старой и проверенной системы, но при этом он будет дополнительно улучшен. Так начался процесс производства нового АК-12, который изначально имел название АК-400.

Старый новый автомат

На данный момент новый АК-12 успешно прошёл государственные испытания, что уже говорит о качестве оружия. Однако теперь автомату предстоит испытание на практике: солдаты, получив новый образец вооружения, смогут протестировать его в условиях, приближённых к боевым. Это позволит локализовать проблемы, которые свойственны любому новому образцу вооружения и выявить которые в стерильных условиях тестового полигона не представляется возможным. Свою роль здесь играет и человеческий фактор. Солдаты покажут, насколько быстро они смогут адаптироваться к новому автомату. Эксперты считают, что проблем с этим быть не должно: единственная действительно непривычная деталь автомата – это новый диоптрический прицел. В остальном АК-12 достаточно унифицирован, чтобы любой человек, знакомый с устройством автомата Калашникова, мог свободно пользоваться новинкой.

АК-12 использует общеармейский патрон калибра 5.45 мм. Также был представлен и автомат АК-15, использующий патрон 7.62 мм. Эти патроны традиционно используются в силовых структурах. Конструкции обеих моделей отличаются незначительно: у АК-15 отсутствует режим огня по 2 выстрела, который присутствует у АК-12.

Именно по причине необходимости проведения эксплуатационных тестов Министерство обороны приняло решение поставить партию АК-12 в распоряжение вооружённых сил Армении. Контракт на закупку небольшой тестовой партии в 50 единиц уже подписан. Таким образом, Армения стала первой страной, кроме России, которая официально имеет в своём арсенале новейший автомат.

Общее описание

На конкурсе в 1984 году была представлена дюжина проектов автоматов. До этапа испытаний дошли девять образцов, в том числе и модель АЕК-971 (орудие Гарева-Кокшарова). Образец обладал безударной конструкционной схемой и сбалансированной автоматикой. Последняя особенность и стала главным отличительным нюансом от конкурентов.

Подобная система основана на работе газового двигателя, при которой дополнительный поршень с противовесом перемещается синхронно с основным элементом, после чего движется затворная рама, попутно нивелируя импульсы, образующиеся во время механического перемещения затворной группы и ее компонентов. Такое решение способствует тому, что при непрерывной стрельбе орудие не трясется, вследствие чего обеспечиваются лучшие показатели точности и кучности, чем у конкурентов, в том числе и АКМ.

«Штейр» (Armee Universal Gewehr)

Автомат «Штейр» — образец армейской универсальной винтовки, разработанной австрийской фирмой «Штейр-Даймлер-Пух». Она была принята на вооружение в далеком 1978 году, но по-прежнему отличается не только своим необычным видом, но и высокими боевыми качествами.

Универсальность оружия заключается в том, что оно может использоваться и как винтовка, и как пистолет-пулемет, и как карабин, и как ручной пулемет. Необходимые манипуляции с перенастройкой оружия способен выполнить сам боец, не обращаясь в мастерскую.

«Штейр» демонстрирует хорошие показатели кучности стрельбы, чему способствует смещение затворной группы к прикладу, а оптический прицел малой кратности позволяет бойцу быстро переносить огонь как по фронту, так и в глубину. Специалисты также высоко отзываются о надежности узлов и механизмов винтовки, в частности, оружие позволяет вести стрельбу даже при наличие небольшого количестве воды в канале ствола.

М4 (Colt Model 920)

Этот американский автоматический карабин был создан на основе винтовки М16, его назначение – вооружение экипажей боевых машин и расчетов военной техники. Но позднее командование США приняло решение поставлять М4 в качестве единого оружия для американского спецназа. Именно М4 часто называют главным конкурентом «Калашникова».

Самое большое преимущество автомата М4 перед АК – его масса (без магазина 2,7 кг), что позволяет бойцу носить с собой до 12 сменных рожков, а также короткая длина ствола (370 мм). Габариты и вес автоматической винтовки дают возможность действовать в ограниченном пространстве плотной городской застройки довольно долгое время. Более того, как показала практика, магазины М4 не так склонны к повреждению, как у АК.

В целом карабин М4 – достаточно надежная и точная система оружия, автомат легко разобрать и просто эксплуатировать. Однако М4 капризен к погоде и требует регулярной чистки и смазки. Его больное место – частые отказы в условиях пустынь. Согласно информации Исследовательского института боевых разработок армии США, отказы М4 стали одной из главных причин высоких потерь американских войск в Афганистане в 2008 году.

Что же такое этот автомат А-545?

Его разработали в КБ ЗиД специально для конкурсаРатник». А-545 — это развитие линейки автоматов со сбалансированной автоматикой, разрабатывавшейся в Коврове ещё с конца 1960-х годов.

Первым в этой линейке был автомат Константинова СА-006, довольно успешно конкурировавший с будущим АК-74 в начале 1970-х. Затем появилось большое семейство автоматов АЕК-971, изначально разработанных под конкурсАбакан», и ещё ряд моделей.

АЕК-971

В 1990-е и 2000-е годы АЕК-971 выпускался малыми сериями и поступал на вооружение подразделений МВД России. Автомат А-545 сохранил основныефишки» АЕК, главная из которых — та самая сбалансированная автоматика, в которой импульс отката затворной рамы компенсируется противоположно направленным движением специального балансира. Балансир в данном случае расположен соосно со штоком затворной рамы и синхронизирован с ней при помощи пары шестерёнок.

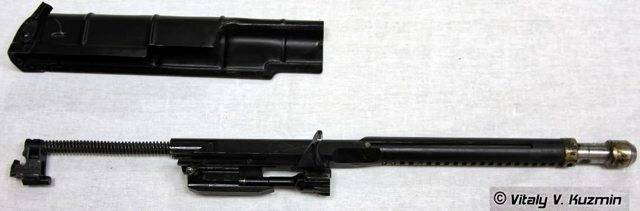

А-545 в разобранном виде

Автомат А-545 по сравнению с предшественниками получил новую компоновку ствольной коробки с фиксированнойкрышей», на которой расположена планка Пикатинни для установки прицелов, а также новый приклад и улучшенную эргономику. Есть и другие отличия.

А-545 На ту же тему
Удав», винтовка СВЧ и пистолет Лебедева: стрелковые новинкиАрмии-2019»

В чём же главная фишка автомата? При стрельбе короткими очередями(как правило, с отсечкой по два или три выстрела, в зависимости от темпа стрельбы) сбалансированная автоматика позволяет уменьшить рассеивание пуль в очереди. А это, в свою очередь, повышает эффективность стрельбы, то есть вероятность поражения цели в боевых условиях.

Расплатой за такое повышение эффективности становится увеличение сложности оружия, его стоимости, а также повышение требований к обслуживанию. Интересно, что 30 лет назад в конкурсеАбакан» оружие со сбалансированной автоматикой проиграло по эффективности ещё более сложному образцу с накоплением импульса отдачи — автомату Никонова АН-94. В рамках программыРатник» такое оружие в принципе не рассматривалось: основными конкурентами былисбалансированный» А-545 иклассический» АК‑12.

АЕК-971 (автомат Гарева-Кокшарова)

В начале 1980-х советские оружейники выпустили еще одну модель, которая намеревалась потеснить знаменитый АК. Новое оружие должно было сохранить лучшие качества предшественника, в первую очередь, надежность, и одновременно обойти его по кучности и точности стрельбы непрерывным огнем даже в руках новобранцев. Таким конструкторы видели автомат АЕК-971.

Отличительной особенностью разработки Гарева-Кокшарова считалась сбалансированная автоматика, созданная на основе газового двигателя. В конструкции АЕК-971 дополнительный газовый поршень двигался синхронно с основным, но не параллельно, а навстречу ему. При такой схеме происходила компенсация импульсов, возникавших при движении затворной группы, в результате чего при стрельбе очередями оружие практически не дергалось.

Кучность стрельбы АЕК-971 оказалось на 15–20% выше, чем у АК-74 и АН-94. Однако по сравнению с автоматом Никонова оружие Гарева-Кокшарова показало меньшую точность попадания при втором выстреле. Гарантийный ресурс АЕК-971 оказался на уровне автомата «Калашникова» – 10 000 выстрелов.

Модернизация

В дальнейшем конструкция существенно упростилась. Регулируемый компенсатор дула заменили на стандартный аналог от АК-74. Это снизило активность стрельбы оружия. Приклад также видоизменили в постоянный вариант, полной трансформации подверглась ложа.

Усовершенствованный АЕК- 971 в окончательном варианте показал итоги в стрельбе очередью на 20% превосходящие результаты стандартного «Калаша» (5,45 мм). Однако рассматриваемое оружие уступало конкуренту по кучности второго выстрела, превосходя по техническим показателям при ведении непрерывного огня. В результате на вооружение по итогам масштабного конкурса «Абакан», на вооружение приняли модель АН-94 (автомат Никонова).

На этом история развития АЕК-971 не закончилась. В конце 90-х годов прошедшего столетия Министерство Обороны России поставило задачу о создании модификации со сбалансированной автоматикой, разработкой которой занялись оружейники из Коврова.

Комплектация и особенности

В штатный набор входит само орудие, ремень, чехол с нишей для обоймы, универсальный ночной стрелковый прицел.

Автоматика моделей АЕК-971 и АК-12 обладает схожими параметрами. Она сконструирована по газоотводной схеме с длинным перемещением газового поршня, второй аналог которого двигается в противоположном направлении к основному перемещению. Синхронизация рамы затвора и балансира производится агрегацией между собой вертикально расположенных шестерней. Запирается ствол при помощи поворотного механизма, изготовленного по типу аналога от АК-15 и АЕК-971.

Ствольная коробка – это конструкция, выполненная способом отлива. Внутри предусмотрены гнезда для установки ударно-спускового устройства, магазина принадлежности. Направляет движение подвижных элементов коробка, армированная стальными корректирующими деталями. С левой части корпуса имеется зубец отражателя, а сзади коробки зафиксирован затыльник оси приклада. Для крепления используются заклепки. Во фронтальной стволовой части аналогичным образом закреплена муфта, рядом с которой есть пружинная защелка магазина.

Устройство

Автомат АЕК-971 использует заряды из стандартной обоймы вместимостью 30 единиц. Канал ствола запирается посредством поворота затворной части. Приклад откидывается на левую сторону ствольного короба, предохранительный флажок выведен на обе части «стволовика», не оснащается функцией предохранителя, что снижает его эффективность и универсальность.

Отличается первая модель рассматриваемого изделия довольно оригинальным дульным приспособлением. Система включает в себя абсолютно новую конфигурацию использования компенсатора, позволяющую вести огонь из устойчивых и сомнительных позиций. При стрельбе отмечалось устойчивое поведение оружия из различных положений: сидя, стоя, с колена, лежа. В процессе можно уменьшать отверстие в компенсаторе при помощи специального рычага, который размещен в левой части ствольного короба.

В итоге пороховые газы транспортировались в специальный нивелирующий отсек, осуществляя дополнительную стабилизацию работы оружия. Ударно-спусковой механизм АЕК-971 позволял вести одиночный и автоматический огонь фиксированными залпами по два выстрела, что повышало эффективность эксплуатации аппарата при темпе стрельбы около 1,5 тысячи пусков в минуту.

Вместо «Ласточкина хвоста» – планка Пикатинни

При создании АК-12 перед конструкторами концерна «Калашников» стояла задача создать автомат, соответствующий современным требованиям для стрелкового оружия. Взяв за основу устройство автомата АК74М, создатели решили проблему с установкой разнообразных прицельных устройств и других модулей. Морально устаревшая планка «Ласточкин хвост» была заменена на планку Пикатинни, установленную на ствольной коробке.

На АК74М «Ласточкин хвост» уже давно стал использоваться для установки переходника с планкой Пикатинни, на которую уже устанавливался прицел. Такая конструкция была далеко не самой удобной: дополнительный кронштейн утяжелял автомат, а сама планка была подвержена вибрации при стрельбе, что негативно сказывалось на точности и балансе оружия. Различные компании даже начали выпускать дополнительные детали, вроде ствольной коробки, с установленной сверху планкой Пикатинни. Однако далеко не все производители могли поддерживать уровень качества, соответствующий автомату Калашникова. В результате стрелок оказывался перед непростым выбором: утяжелять автомат боковым кронштейном или использовать детали сторонних производителей для установки прицела. Конструкция АК-12 решила эту проблему – «родная» планка Пикатинни была разработана с учётом конструкционных особенностей автомата.

Ещё одним важным преимуществом нового автомата, которым гордятся конструкторы концерна, является укрепление основных узлов автомата. Ствол АК-12, для производства которого применяли новую технологию, может выдержать очередь из более 600 выстрелов до того, как выйдет из строя от перегрева. Эта цифра значительно превышает требования Министерства обороны: автомат, предназначенный для эксплуатации в Российской армии, должен оставаться функциональным после очереди из 180 выстрелов.

Среди других достоинств автомата эксперты отмечают новый диоптрический прицел и улучшенную эргономику автомата. Благодаря множеству небольших, точечных изменений, стрелять из АК-12 стало удобнее. Тем не менее автомат всё ещё похож на своего предшественника. Сходство АК-12 и АК-74 в эргономике и конструкции также является преимуществом, пусть и не таким очевидным

При оснащении многочисленной армии новым оружием важно учитывать тот факт, что незнакомые элементы автомата могут вызвать дополнительные трудности при эксплуатации. Что оказалось фатальным для предыдущей версии АК-12

Конструкция

АЕК-971 выполнен по традиционной компоновочной схеме (переднее положение магазина) и конструктивно в значительной мере повторяет автомат Калашникова — используется поворотный затвор и автоматика перезарядки на основе газового двигателя, который приводится в движение пороховыми газами, отводимыми через газоотводную трубку над стволом. Автомат спроектирован под патроны калибром 5,45×39 мм, имеются также варианты данного автомата под патрон 5,56 мм НАТО (АЕК-972) и 7,62×39 мм (АЕК-973). Для питания используются стандартные магазины от АК74 (индексы 6Л20 и 6Л23) или АКМ, в зависимости от калибра.

Схема автоматики переработана для устранения одного из недостатков автомата Калашникова — недостаточно высокой кучности автоматического огня, причиной которой является тряска автомата от перемещения затворной группы при перезарядке каждого патрона в процессе стрельбы. С этой целью в АЕК-971 реализована схема со сбалансированной автоматикой на основе газового двигателя (аналогичная схема применена в более поздних автоматах АК-107 и АК-108). В узел автоматики добавлен балансир, соответствующий по массе затворной группе. Затворная рама и балансир связаны через зубчатые рейки и шестерню, ось которой укреплена в ствольной коробке. Поршни рамы и балансира играют роль передней и задней стенок газовой камеры. В момент выстрела под давлением пороховых газов они начинают одновременно двигаться в противоположных направлениях с равными скоростями, и импульсы их движения компенсируют друг друга. В результате смещение оружия, вызванное работой автоматики, получается минимальным. Кучность стрельбы очередями из неустойчивых положений заметно улучшается, превосходя аналогичную у в 1,5-2 раза.

Корпус АЕК-971 — металлический, цевьё, пистолетная рукоятка и ствольная накладка выполнены из высокопрочной пластмассы. Флажок предохранителя-переводчика режимов огня выведен на обе стороны ствольной коробки (слева — только переводчик). Механизм обеспечивает три режима стрельбы: одиночными, непрерывными очередями и очередями с отсечкой по 3 выстрела (в раннем варианте отсечка была по 2 выстрела). На автомате предусмотрены посадочные места для крепления штык-ножа 6Х4 и подствольного гранатомёта (ГП-25 «Костёр», ГП-30 «Обувка» или ГП-34). Прицел секторный, аналогичный прицелу АК74, прицельная колодка расположена перед крышкой ствольной коробки. Приклад на первоначальном варианте был складной влево, затем его сменил постоянный приклад, а в современном варианте он стал складным вправо. В первой модели автомата имелся дульный тормоз-компенсатор с возможностью изменения отверстий (увеличивать и уменьшать при стрельбе из устойчивых и неустойчивых положений соответственно), в позднем варианте его заменил компенсатор от АК74.
