АК-74: история создания легендарного автомата, предпосылки к появлению, особенности конструкции

ТТХ

Калибр

Для «классического» АК-47 и АКМ калибр применяемого патрона составляет 7,62х39 мм. В АК-74 и его различных модификациях используется патрон 5,45х39 мм.

Длина автомата

Длина ствола всех автоматов семейства АК равнялась 415 мм. Длина автомата с прикладом составляла для АК — 870 мм, для АКМ — 880 мм, для АК-74— 940 мм. С примкнутым штыком эти показатели составляли соответственно 1070, 1020 и 1089 мм.

Масса с патронами и без

АК 47 с полным магазином весил 4,7 кг, АКМ и АК-74 — 3,6 кг. Масса тех же автоматов с пустыми магазинами соответственно составляла 4,1, 3,14 и 3,3 кг.

Скорострельность

Темп стрельбы всех «калашниковых» составляет 600 выстрелов в минуту. Боевая скорострельность при стрельбе очередями — до 100 выстрелов в минуту, при стрельбе одиночными выстрелами — до 40 выстрелов в минуту.

Дальность выстрела

Прицельная дальность выстрела для АК-47 была установлена в 800 метров. На поздних модификациях автомата этот показатель был увеличен до 1000 метров.

Разновидность боеприпасов к автоматам

В настоящее время существует и используется три основных разновидности промежуточных патронов к штурмовым винтовкам и автоматам:

  1. «Обычные». Представляют собой относительно короткий патрон под пулю такого же диаметра, как и винтовочная, но уменьшенной длины и массы. Примеры – немецкий 7,92х32, отечественный 7,62х39, американский AAC Blackout;
  2. Малоимпульсные — патроны уменьшенного калибра, дающие незначительную отдачу. Обеспечивают более точную стрельбу непрерывным огнём. Примеры – советский 5,45х39, патрон НАТО 5,56х45 мм;
  3. Специальные. Разработаны для «нестандартных» автоматов, которыми вооружаются особые подразделения. Примеры – патроны СП-5 и СП-6 для бесшумного автомата «Вал»; 5,66х39 мм МПС для подводной стрельбы.

Автомат для подводной стрельбы (АПС) и специальные патроны к нему. Пули имеют форму иглы

Споры про то, что лучше – АКМ или АК-74, не утихают до сих пор. Более того, в течение последних 15 лет в США и некоторых других западных странах  выпускаются штурмовые винтовки увеличенного калибра, способные стрелять патронами, аналогичными советскому 7,62х39 мм. Ранее на Западе называли такие боеприпасы устаревшими, по сравнению с 5,56х45 мм.

Плюсы и минусы автомата

Автоматы Калашникова всех модификаций отличали достаточно высокие боевые качества в сочетании с недостижимыми для конкурентов показателями своей работоспособности в любых экстремальных условиях. Именно массивная цельностальная ствольная коробка придаёт «калашникову» высокую прочность и надёжность в сравнении конкурентами, в особенности с хрупкими легкосплавными ствольными коробками оружия типа американской винтовки M16.

Кроме того, благодаря наличию съёмной крышки ствольной коробки сборка-разборка АК производится быстро и удобно, этим же обеспечивается отличный доступ к деталям оружия при его чистке. Затворная группа семейства AK, обладая «вывешенным» положением подвижных деталей в ствольной коробке со сравнительно большими зазорами, обеспечивает надёжную работу системы даже при сильной загрязнённости.

Но следует признать, что по прошествии лет стали всё в большей степени проявляться его недостатки — как характерные для конструкции «калашниковых» изначально, так и выявленные со временем, в процессе изменений характера боевых действий и возрастания требований к стрелковому оружию. К настоящему времени даже последние модификации АК-47 считаются в целом устаревшим оружием, практически не имеющим резервов для существенной модернизации.

В первую очередь специалистами отмечается значительная по современным меркам масса автомата Калашникова, обусловленная широким использованием в его конструкции стальных деталей. Удлинение и утяжеление ствола для повышения меткости стрельбы, как и установка дополнительных прицельных приспособлений, неизбежно выводят его массу за пределы приемлемой для армейского оружия. А в попытках облегчения при сохранении цельностальной конструкции предел достигнут уже достаточно давно.

Существенным недостатком в современных условиях является разборная ствольная коробка с отъёмной крышкой. Такая конструкция допускает установку лишь ограниченного числа моделей современных прицелов, но и это зачастую приводит к смещению центра тяжести. Компактное расположение УСМ внутри ствольной коробки также стало недостатком лишь в современных условиях, когда свою эффективность доказали отдельные легкосъёмные блоки, оперативно модифицировать оружие в различных вариантах (самозарядное, с возможностью ведения огня очередями фиксированной длины, и так далее вплоть до перехода на новый калибр боеприпасов).

Использованные в конструкции семейства автоматов Калашникова способы достижения высочайшей надёжности являются одновременно и причиной его многих характерных недостатков, самым существенным из которых признано снижение эффективности стрельбы очередями. Характерно выраженный чёткий щелчок АК при снятии оружия с предохранения демаскирует стрелка перед открытием огня.

Приёмник магазина АК-47 без развитой горловины также часто становился объектом критики как неэргономичный и заметно увеличивающий время смены магазина. Короткая прицельная линия автоматов на базе АК-47 также часто критикуется, а большинство существенно переработанных иностранных вариантов этого оружия оснащались целиком диоптрического типа. В то же время такое решение даёт реальные преимущества лишь при стрельбе на большие дальности, зато традиционный «открытый» прицел АК обеспечивает более быстрый перенос огня с одной цели на другую и более удобен при ведении автоматического огня, так как меньше закрывает цель.

Автор статьи:

Роев Олег

Схема и конструкция

Основные части и узлыСостав, описание и назначение
СтволКанал ствола имеет четыре нареза. Газоотводное отверстие расположено ближе к дульной части, вблизи от дульного среза на стволе закреплено основание мушки. Ствол крепится к ствольной коробке неподвижно, без возможности быстрой смены в полевых условиях.
Ствольная коробкаСлужит для соединения основных частей АК-47 в единую конструкцию. Сверху дополняется съёмной крышкой, предохраняющей механизмы оружия от повреждения и загрязнения.
Затворная группаВключает в себя затвор, затворную раму с газовым поршнем, выбрасыватель и ударник. Расположена в ствольной коробке «вывешенно», перемещаясь по имеющимся в её верхней части направляющим. Механизм выбрасывателя предназначен для извлечения из патронника стреляной гильзы или патрона в случае осечки.
Ударно-спусковой механизмКуркового типа. Единая поворотная деталь выполняет функции переключателя режимов огня (непрерывного либо одиночного), а также предохранителя.
МагазинКоробчатый, секторного типа, двухрядный, на 30 патронов. Состоит из корпуса, стопорной планки, крышки, пружины и подавателя. Большая конусность гильзы 7,62-мм патрона образца 1943 года обусловила их заметный изгиб, ставший характерной чертой облика АК.
Прицельное приспособлениеПрицел секторного типа, проградуирован с шагом 100 м. Деление «П» (прямой выстрел) соответствует дальности 350 м. Целик имеет прорезь прямоугольной формы.
Штык-ножВ АК-47 был принят сравнительно длинный (клинок 200 мм) отъёмный штык-нож клинкового типа, с двумя лезвиями и долом.

Встроенная в конструкцию АК принадлежность предназначена для разборки, сборки, чистки и смазки автомата. Состоит из шомпола, протирки, ёршика, отвёртки с выколоткой, пенала для хранения и маслёнки. Корпус и крышка пенала используются в качестве вспомогательных инструментов при чистке и смазке оружия. Хранится в специальной полости внутри приклада. В моделях со складным рамочным плечевым упором — носится в подсумке для магазинов.

Чертёж АК-47 из дерева с размерами для изготовления полноразмерного деревянного макета

Эксплуатация АК 74

С первых дней появления в боевых частях новый автомат сумел зарекомендовать себя как надежное и эффективное личное стрелковое оружие. Новые модели стали поступать в строевые части мотопехотных подразделений. АКС 74 получили воздушно-десантные части, морская пехота и пограничники. Ремень позволял носить автомат на плече, а складывающийся приклад обеспечивал удобное и компактное ношение.

По оценкам специалистов и экспертов новый автомат превосходил по огневой эффективности старый АКМ почти в 1,5 раза. Из АК 74 было одинаково удобно вести как автоматический огонь короткими очередями, так и одиночную стрельбу. Магазин имел емкость 30 патронов, изготавливался из пластика ив форме коробки. Патроны в магазине располагались в шахматном порядке. Автомат позволял использовать для комплектации боеприпасами магазины от РПК 74 емкостью 47 патронов.

Для обучения личного состава вооруженных сил, для практических занятий в подростковых военно-патриотических клубах используется ММГ АК 74. Это деактивированная копия боевого автомата, которая в точности повторяет механику и автоматику оригинальной модели. Помимо макета Автомата Калашникова АК 74 выпускается шумовая реплика боевого оружия этого типа. Охолощенный автомат АК 74 предназначен для стрельбы сигнальными и шумовыми патронами. Изделие имеет видоизмененную конструкцию ствола и патронника, что предотвращает использование во время стрельбы боевых патронов.

Выпуск автомата продолжается до сих пор, хотя в большинстве случаев подразделения российской армии начинают переход на новую «сотую» версию автоматов Калашникова.

Принцип действия

Принцип действия автоматики АК-47 основан на использовании энергии пороховых газов, отводимых через верхнее отверстие в стенке ствола и обеспечивающих действие газового поршня с длинным рабочим ходом. Запирание канала ствола осуществляется поворотом затвора вокруг продольной оси по часовой стрелке на два радиальных боевых упора, входящих в специальные вырезы ствольной коробки.

Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Внутри ствольная коробка имеет четыре направляющие, задающие движение затворной группы: две верхние и две нижние. Левая нижняя направляющая несёт на себе также отражательный выступ.

В передней части ствольной коробки имеются вырезы, за которые осуществляется запирание затвора, задние стенки которых являются, таким образом, боевыми упорами. Правый боевой упор также служит для направления движения патрона, подающегося с правого ряда магазина АК-47. Слева расположена аналогичная по назначению деталь, не являющаяся боевым упором.

Масса подвижных частей АК-47 в совокупности составляет около 520 граммов. Благодаря мощному газовому двигателю, они приходят в крайне заднее положение с высокой скоростью (порядка 3,5-4 м/с), что во многом и обеспечивает высокую безотказность работы оружия, но снижает кучность боя за счёт сильного сотрясения оружия и мощных ударов подвижных частей в крайних положениях.

Современные автоматы

Штурмовые винтовки мира сегодня очень разнообразны, и выбрать лучшие из них не так просто.

Сравнить основные тактико-технические характеристики наиболее распространенных моделей этого оружия можно, взглянув на таблицу:

АК-12 (Россия)M4 (США)G36 (Германия)Steyr AUG (Австрия)FAMAS (Франция)
Вес3,2 кг (без магазина)3,4 кг (со снаряженным стандартным магазином)3,63 кгОт 3,3 до 3,9 кгОт 3,6 до 3,8 кг
Длина940 мм с разложенным прикладом840 мм с выдвинутым прикладомДо 1002 мм с разложенным прикладомОт 690 до 805 мм757 мм (без штыка)
Калибр5,455,56 мм5,56 мм5,56 или 9 мм5,56 мм
Эффективная дальностьНе менее 600 м.Около 500 м500 м для G36K, 800 м для G36Около 600 м300-450 м
Темп стрельбы700 выстрелов в минуту700-970 выстрелов в минуту750 выстрелов в минутуДо 750 выстрелов минуту900-1 100 выстрелов в минуту
Начальная скорость пули900 м/сек910-936 м/сек850-920 м/сек992 м/сек925-960 м/сек
БоепитаниеМагазины на 30, 60 и 96 патронов.Магазины на 30, 40, 60 и 100 патронов.Обычный магазин на 30 или барабанный на 100 патроновМагазины на 9, 30, 42 и 25 патроновМагазины на 25 или 30 патронов
Принцип работы автоматикиГазоотводГазоотводГазоотводГазоотвод или свободный затворПолусвободный затвор

Steyr AUG в варианте пистолета-пулемета. Калибр патронов – 9 мм

К сожалению, не все особенности автоматов можно вписать в таблицу ТТХ. К примеру, главная особенность Steyr AUG – это модульная компоновка. Такой подход позволяет превращать оружие по своему усмотрению в штурмовую винтовку, ручной пулемет или даже пистолет-пулемет. Кроме того, эффективная дальность стрельбы из каждого образца может быть увеличена при помощи оптических прицелов.

Солдаты, вооруженные немецкой штурмовой винтовкой G36, на тактических учениях

Автоматы появились на полях сражений сравнительно недавно, успешно вытеснив из армии прежние громоздкие и неуклюжие пехотные винтовки. Сегодня доминирующее положение штурмовых винтовок в комплекте стрелкового оружия выглядит чрезвычайно прочным. Утратить свои позиции автоматы могут разве что в результате изобретения каких-то принципиально новых средств поражения. В ближайшей перспективе штурмовым винтовкам предстоит стать частью комплекса современной военной экипировки, которая обещает существенно изменить тактику ближнего контактного боя.

История появления первого образца автомата АК-47

В июле 1943 года военное руководство СССР приняло решение о создании массового автоматического стрелкового оружия под так называемый «промежуточный» (средний по убойной силе между пистолетом и винтовкой) патрон. Это стало результатом изучения как трофейных немецких образцов (прежде всего автомата MKb.42), так и современного оружия западных союзников во Второй мировой войне.

Новый вид боеприпаса был призван заменить излишне тяжёлый, мощный и дорогой винтовочно-пулемётный патрон. Разработка и опытно-промышленное производство 7,62-миллиметрового патрона продвигались довольно быстро и успешно. Первые партии таких боеприпасов начали выпускать в марте 1944 года, а немногим позднее конструкция патрона была окончательно доработана. Калибр в советской версии «промежуточного» патрона был утверждён с параметрами 7,62х39 мм.

От оружия под новый вид патрона требовалась способность вести эффективный огонь на дальностях порядка 400 метров. Благодаря применяемому боеприпасу его мощность должна была существенно превышать показатели пистолетов-пулемётов и при этом не уступать уже существующим типам индивидуального стрелкового оружия Советской Армии под прежние патроны.

Разработка автоматического карабина под заданные требования шла в несколько этапов и проводилась в форме конкурсов, в которых участвовало большое количество систем различных конструкторов. В 1944 году по результатам отбора был взят за основу автомат АС-44 конструкции А.И. Судаева, но по итогам его дальнейшей доработки советское военное руководство не устроил слишком большой вес оружия.

Опытный образец автоматического карабина Калашникова, ныне порой условно обозначаемый как АК-46, был изготовлен на оружейном заводе в Коврове. Он не имел многих черт будущего «классического» автомата, а по итогам конкурса, состоявшегося в декабре 1946 года, первоначально был признан непригодным для последующей отработки, но молодому конструктору удалось оспорить это решение.

Добившись разрешения на дальнейшую доводку АК-46, М. Калашников совместно с конструктором Ковровского завода № 2 А. Зайцевым в кратчайшие сроки разработал фактически новый автоматический карабин, применив в своей конструкции ряд элементов одобренного на прошедшем конкурсе опытного автомата Булкина АБ-46, а также оставшегося незавершённым автомата Судаева.

Зимой 1946-1947 годов очередной тур конкурса показал, что конкурирующий образец Булкина ТКБ-415, доработка которого была произведена не столь радикально, имел проблемы с надёжностью при более высоких показателях по кучности стрельбы в обновлённой конструкции Калашникова, получившей обозначение КБП-580. В конечном итоге выбор комиссии был сделан в пользу образца Калашникова, с доведением его до всех требуемых значений в ближайшей перспективе.

Серийное производство автомата Калашникова было решено развернуть в Ижевске, куда в конце 1947 года и был откомандирован конструктор. В следующем году первые партии оружия прошли войсковые испытания, а в середине 1949 года два варианта его конструкции были окончательно прияты на вооружение под обозначениями «7,62-мм автомат Калашникова» и «7,62-мм автомат Калашникова со складным прикладом» (сокращённо — АК-47 и АКС-47). Вариант с откидным металлическим прикладом предназначался для воздушно-десантных войск.

Основные элементы конструкции автоматов семейства АК

Инструкция по применению

Руководства для всех типов автомата Калашникова описывает их устройство, процедуры разборки, сборки, ухода, проверки боя, а также основные приёмы и правила стрельбы

Обращается внимание, что для стрельбы из всех типов АК применяются патроны с обыкновенными (со стальным сердечником), трассирующими и бронебойно-зажигательными пулями

Основным видом стрельбы из данного типа оружия установлен автоматический огонь. Его рекомендуется вести короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями, хотя допускается и непрерывное ведение огня. Подача патронов при стрельбе производится из коробчатого магазина, стандартная ёмкость которого рассчитана на 30 патронов.

Неполная сборка и разборка автомата

Неполная разборка автомата производится для чистки, смазки и осмотра в следующем порядке:

  1. Отделение магазина и проверка отсутствия патрона в патроннике;
  2. Извлечение пенала с принадлежностью (у АК — из приклада, у АКС — из кармана сумки для магазинов);
  3. Отделение шомпола;
  4. Отделение крышки ствольной коробки;
  5. Извлечение возвратного механизма;
  6. Отделение затворной рамы с затвором;
  7. Отделение затвора от затворной рамы;
  8. Отделение газовой трубки со ствольной накладкой.

Сборка после неполной разборки производится в обратном порядке.

Сборка/разборка массо-габаритного макета АК входит в школьный курс НВП (начальной военной подготовки), а позднее ОБЖ, при этом на разборку (сборку) отводится соответственно:

  • для оценки «отлично» — 18 (30) секунд;
  • для оценки «хорошо» — 30 (35) секунд;
  • для оценки «удовлетворительно» — 35 (40) секунд.

Армейский норматив составляет 15 (25) секунд.

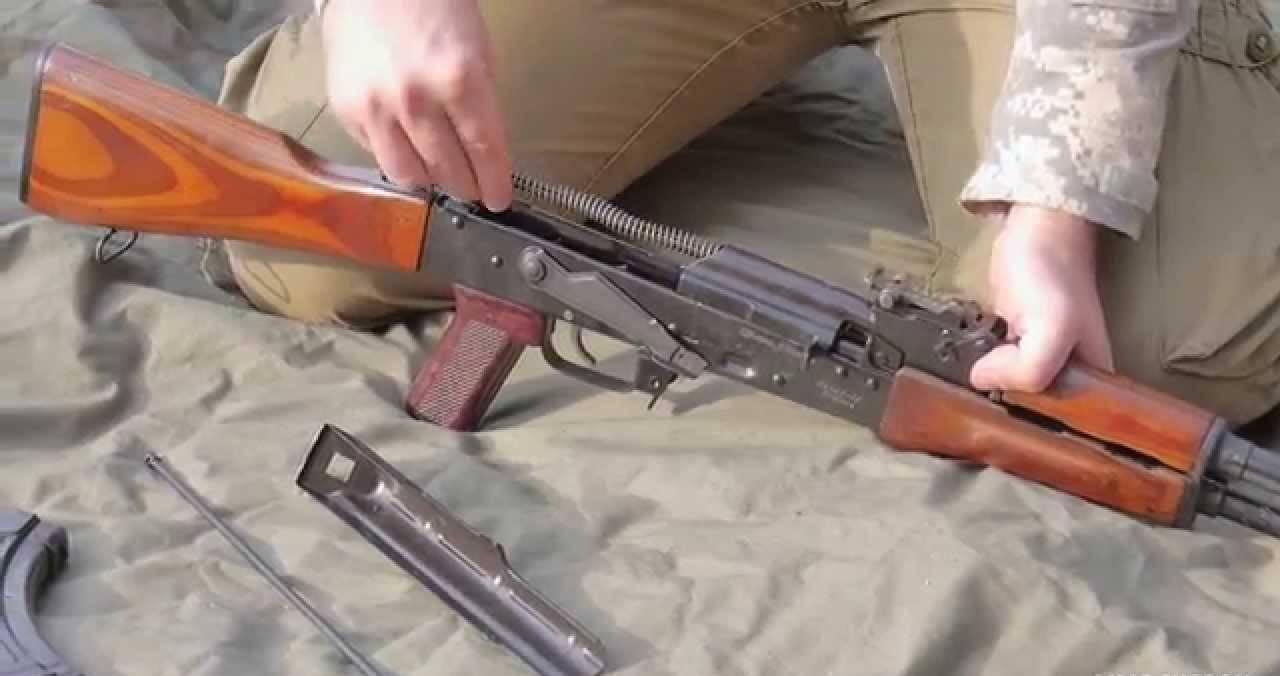

Процесс неполной разборки АК
