Шилка: сибирский характер на страже небес

Описание конструкции[править]

Вооружениеправить

Вооружение “Шилки” состоит из 23-мм счетверенной автоматической пушки АЗП-23 “Амур” (индекс ее и башни — 2А10, автоматов пушки — 2А7, силовых приводов — 2Э2). Автомат 2А7 является модификацией автомата 2А14 буксируемой установки ЗУ-23 и дополнен кожухом с жидкостным принудительным охлаждением (200 л воды или антифриза) и электроспуском. Может вести огонь как из всех четырех автоматов, так и из пары или любого из четырёх. Боекомплект установки — 2000 выстрелов (у ЗСУ-23-4М2 — 3000 выстрелов). Темп стрельбы пушки — 3400 выстрелов в минуту. Снаряды снаряжаются в ленты. Снаряжение ленты: на три осколочно-фугасных снаряда с трассёром или без (ОФЗТ/ОФЗ) один бронебойный зажигательный трассирующий (БЗТ). Стволы пушек и антенна радиолокационно-приборного комплекса полностью стабилизированы, благодаря чему установка может вести эффективный огонь в движении. По азимуту и углу возвышения пушка наводится гидроприводами; также есть возможность наводить вручную, с помощью маховиков.

В состав установки входит радиолокационно-приборный комплекс орудийной наводки РПК-2, смонтированный в башне, дальность обнаружения цели — до 18 км. Также имеется аналоговый счётно-решающий прибор (СРП), который решает задачу встречи снаряда с целью.

Режимы стрельбыправить

Установка может стрелять по воздушным целям в автоматическом режиме — цель сопровождается комплексом по дальности и углу цели, счётно-решающий прибор (СРП) определяет необходимое упреждение, открывает огонь при достижении целью дальности эффективной стрельбы и прекращает его при прохождении целью расчётной критической точки.

Имеется также полуавтоматический режим — наводчик совмещает перекрестие прицела с целью; дальность попадает в СРП по каналу радара — всё остальное вычисляет автоматика, и наводчику остаётся только открыть огонь.

ЗСУ-23-4 имеет пять режимов боевой работы:

  • автоматический;
  • полуавтоматический;
  • по запомненным координатам;
  • по ракурсным кольцам;
  • по дистанционной шкале (наземные цели).

Средства наблюдения и связиправить

Радиоприборный комплекс РПК-2М:

  • Радиолокационная станция 1РЛ33М2:
    • выполнена на лампах;
    • дальность обнаружения до 20 км, дальность автосопровождения до 15 км (цель типа МИГ-17);
    • защита от пассивных и активных помех, режим изменения частоты “Вобуляция”.
  • Счётно-решающий прибор — решает задачу встречи цели и снаряда.
  • Визирное устройство (визир-дублёр).
  • Система стабилизации (гироазимутгоризонт).
  • 5 режимов боевой работы:
    • режим автоматического сопровождения воздушной цели;
    • по угловым координатам воздушных целей от основного визира;
    • по запомненным координатам движения воздушной цели;
    • по ракурсным кольцам воздушных целей;
    • стрельба по наземным целям.

Средства связи:

  • Радиостанция Р-123М.
  • Танковое переговорное устройство ТПУ-4.

Двигатель — дизель В6Р. Ёмкость двух топливных баков — 520 л. Запас хода без дозаправки топливом — 400 км. Вспомогательная силовая установка — газотурбинный двигатель мощностью 74 л. с., предназначен для обеспечения питанием электрооборудования РПК-2.

Комментарии

Комментарий от 10074

Upon reaching Exalted, her gossip option is this:”I hope you don’t think I’m a stalker or anything like that, .I mean, I know that you’re real famous within the Skyguard now, and well… I’m sure that you wouldn’t want to hang out with a lowly peon like me.But, if you ever want to get together to just hang out, or even wrangle some more rays, drop by anytime! I’ll be here!I miss you…”That’s the first time I’ve ever felt bad about a character in a video game. THANKS FOR MAKING MY CHARACTER A JERK, BLIZZARD. 😛

Комментарий от 58220

If it makes you feel better (and it probably wont), you’ve been ignoring her since way back when you were just honored with the Skyguard:”So, you’ve been around a lot, but we seem to keep missing each other for getting together after work.Is it me?Anyway, I just wanted to say that I… we really appreciate everything that you’ve been doing for the Skyguard!”

Комментарий от Rarehunter

If you bring a ray immediately to her after you finish the quest objectives, talk to her and she’ll say a few lines. I don’t remember all of them, but one of them is: “Aren’t they so cute? Thanks for bringing them straight to me, !”

Комментарий от qhiiyr

Some more:Woo hoo! More rays for training!
We never have enough of these rays for the Skyguard. You’re keeping us afloat… literally!
Oh, isn’t she a beauty! Can’t wait to get her properly trained and back up in the air!
Thank you soooooo much for bringing it back. I think you’re going to be my best wrangler ever!
You’re a peach! I’ll make sure that the ray is properly cared for.
Wow! Thanks for bringing it all the way back here. You didn’t have to do that.
Nice job! She looks like she’s in fine condition. Thank you!

Комментарий от truckman1

Being a fellow gnome, i think that even though i am already a esteemed-revered-on-my-way -to-exalted skyguard pilot, i might make some time to have dinner with her, then mabye take her back to one of my pads (the house in Cut Throat Alley, or any of the empty houses in IF) for some sweet love. Least i can do for one of the cooler NPCs

Комментарий от 174619

Blizz must at least add a reaction to emotes..It doesn’t feels logical to read what she says (revered atm) and when u decide to hug/kiss/flirt her nothing happen..I’m sad for her :/

Комментарий от Ainell

I once sent in a ticket to the GMs reporting Skyguard Khatie for sexual harrassment. The response I got was that the poor girl is just so lonely due to being separated from her one true love, Millhouse Manastorm.

Комментарий от salvo711

I’m sure this isn’t true, but on the comments for the NPC Darkrider Arly (in Icecrown), someone mentioned that she might be this NPC turned death knight. The resemblance is certainly there, I suppose.

Комментарий от Lightbrand

When you click on her, the voice belongs to that of a male gnome…Similar to when you click on Chromie, and we all know Chromie’s gender…

Комментарий от Arjayemm

My favourite gnome in the game(including my mage with his marvelous facial hair) and I always make sure to /kiss her whenever I pass that way. Give the girl a break Blizz, Mekkatorque could do with something else to direct his energies to and maybe some time with this cutie would revitalise him after that “big push” on Gnomeregan( sheeesh – I’ve cleared the whole place numerous times and he cant get further than the entrance – slacker). On a “serious” note though, one of the few NPCs I make the effort to emote ever – throw her a bone Blizz – I can’t keep resisting her charms forever 🙂

Комментарий от Sterlingbolt

I’m not sure how long this has been going on, but you’ll notice her nether ray switching colours…You can tell what’s going on from a game standpoint because you see the puff of smoke and her arms up, which means she’s dismounting and remounting, but it’s very odd to watch. It gives the effect of her nether ray continuously changing colours!

Комментарий от piraka810

Currently, she has a very interesting bug. Every few seconds, her nether ray changes color. It just switches suddenly.

Комментарий от Venderia987

If the “Warlords of Draenor” trademark turns out to be true, then hopefully Khatie can finally get that date she’s been asking for. Light knows she deserves it.

Нуждаются в помощи

Помогите прямо сейчас

Абрамова Анна

Диагноз: Нейробластома левого надпочечника с метастазами в кости, забрюшинные л/узлы. 4 стадия по INSS. М-ст

2761716 ₽

собрано

24800000 ₽ нужно

История

Джамалетдинова Милана

Диагноз: Низкодифференцированная нейробластома забрюшинного пространства слева с интраканальным

1934509 ₽

собрано

24900000 ₽ нужно

История

Симонов Павел

Диагноз: Низкодифференцированная нейробластома левого надпочечника, IV стадия, поражение костей, мягких

1087174 ₽

собрано

12966360 ₽ нужно

История

Кондрат Мария

Диагноз: Нейробластома заднего средостения. 4 стадия (поражение костного мозга, костей скелета). Группа

773220 ₽

собрано

5710000 ₽ нужно

История

Особенности и защита

Сварной корпус гусеничной машины имеет три отделения: в носовой части расположено отделение управления, посередине — боевое, в кормовой части — силовое.

ЗСУ-23-4 «Шилка» — российское оружие «долгожитель». Москва, 2010 г.

Силовая установка гусеничной самоходной установки «Шилка» — дизельный двигатель В-6Р (В-6Р-1). Два топливных бака емкостью 520 л обеспечивают запас хода без дозаправки 400 км. Вспомогательная силовая установка машины — газотурбинный двигатель мощностью 74 л. с., который служит для питания электрооборудования РПК-2.

Ходовая часть включает в себя два ведущих колеса, два направляющих колеса с механизмом натяжения гусениц, две гусеничные цепи и 12 опорных катков. Подвеска ЗСУ — независимая, торсионная, асимметричная, с гидравлическими амортизаторами.

Тип брони — катаная стальная противопульная 9–15 мм. В современных модификациях комплекса имеется также аппаратура противоатомной защиты. Появилась установка системы самозащиты и предупреждения о лазерном облучении. Активные приборы ночного видения были заменены пассивными.

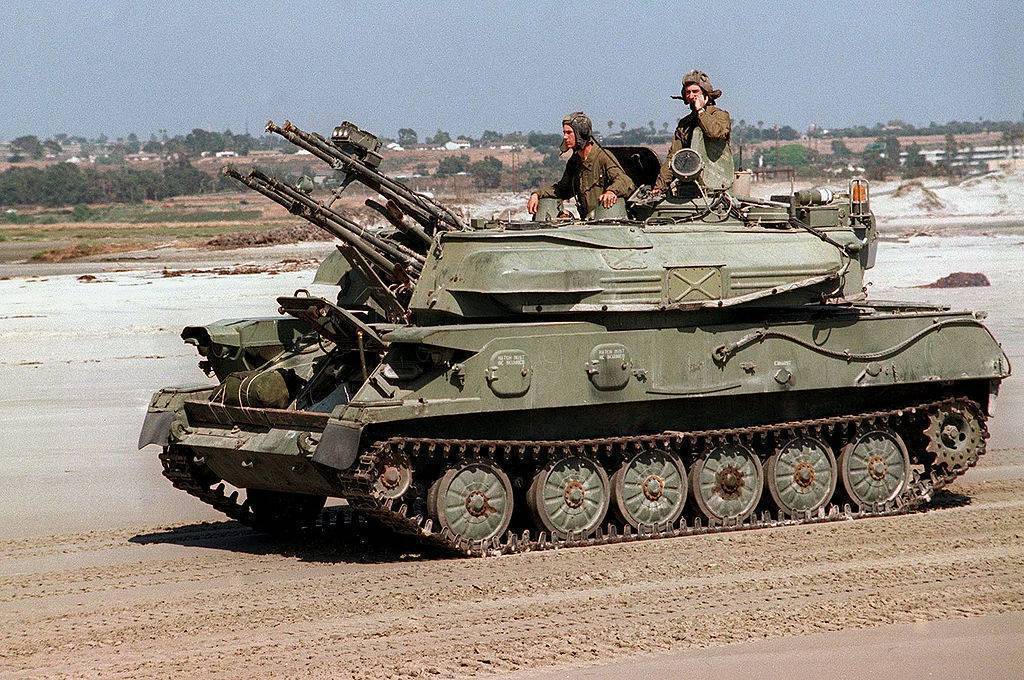

Фото ЗСУ-23-4 Шилка

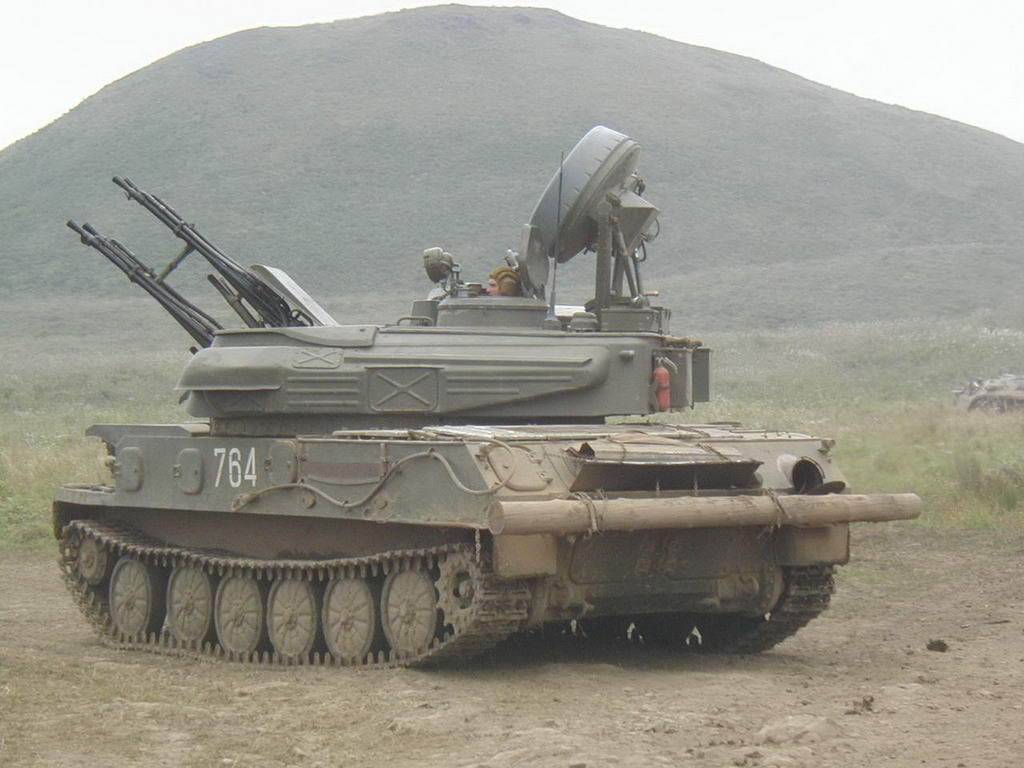

ЗСУ-23-4 «Шилка» по-походному: стволы пушек закрыты заглушками, антенна локатора сложена, головки прицелов закрыты бронеколпаками. Ближе к нам — командир установки. Дальше от нас — либо наводчик, либо оператор дальности — у них общий люк, вероятнее, что наводчик, — его место располагается посредине между командиром и оператором дальности

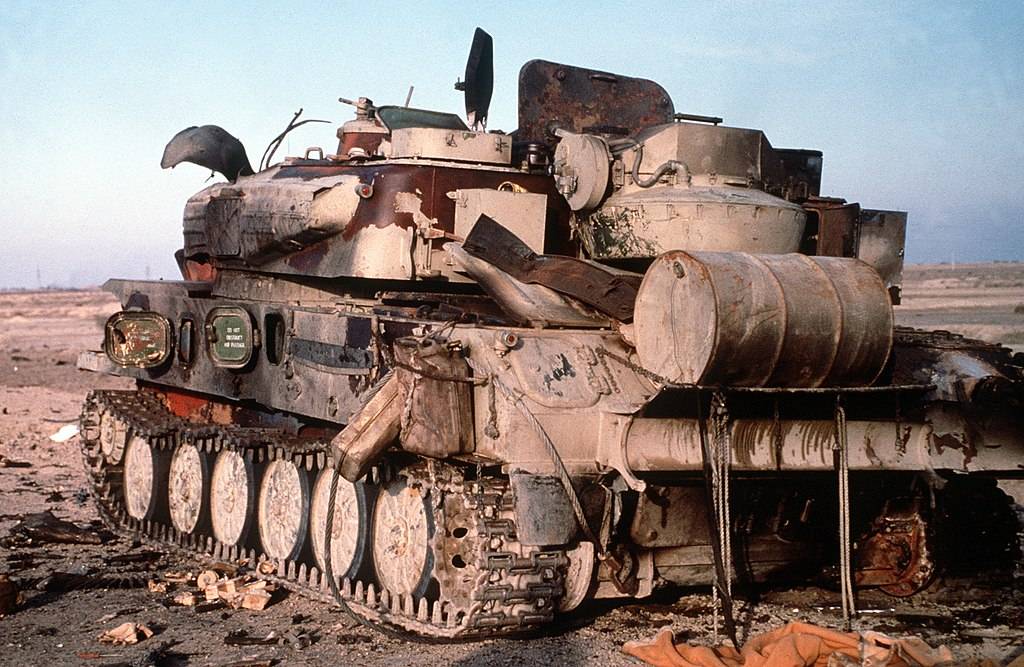

Уничтоженная иракская ЗСУ-23-4 «Шилка», операция «Буря в пустыне»

Похожее

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

ПЗРК 9К34 “Стрела-3”

«Оса-М» – корабельный зенитный ракетный комплекс

С-300В (9К81) – зенитно-ракетная система

9С482М7 (ПУ-12М7) – батарейный подвижной пункт управления

ЗРК «Авенджер» – американский мобильный зенитно-ракетный комплекс

FIM-92А Стингер – американский ПЗРК

ПЗРК 9К32 “Стрела-2”

МД-ПС – зенитно-ракетный комплекс

ЗРК М-1 «Волна» (4К90) – зенитно-ракетный комплекс корабельного базирования

ЗСУ-37 – зенитная самоходная установка

You have no rights to post comments

Примечания

  1.  (недоступная ссылка). Дата обращения 19 июня 2019.
  2. , с. 333.
  3. , с. 187.
  4. , с. 563.
  5. , с. 236.
  6. . Подольский электромеханический завод. Дата обращения 19 сентября 2017.
  7. . Туламашзавод. Дата обращения 19 сентября 2017.
  8.  (англ.). Zaklady Mechaniczne Tarnow. Дата обращения 19 сентября 2017.
  9. , с. 348.
  10. , с. 353.
  11.  (англ.). arsenal-bg. Дата обращения 19 сентября 2017.
  12.  (англ.). Дата обращения 19 сентября 2017.
  13. Jane’s Armour and Artillery 1985—1986, p. 730
  14. .
  15. . pvo.guns.ru. Дата обращения 7 мая 2016.
  16. , с. 341.
  17. ↑ .
  18. The Military Balance 2017. — P. 368.
  19. The Military Balance 2017. — P. 495.
  20. The Military Balance 2017. — P. 201.
  21. The Military Balance 2007. — P. 97.
  22. ↑ The Military Balance 2017. — P. 475.
  23. The Military Balance 2007. — P. 95.
  24. The Military Balance 2017. — P. 500.
  25. The Military Balance 2017. — P. 509.
  26. The Military Balance 2007. — P. 272.
  27. The Military Balance 2017. — P. 373.
  28. The Military Balance 2017. — P. 513.
  29. The Military Balance 2017. — P. 515.
  30. The Military Balance 2017. — P. 518.
  31. The Military Balance 2007. — P. 278.
  32. The Military Balance 2017. — P. 121.
  33. , с. 102.
  34. The Military Balance 2017. — P. 546.
  35. The Military Balance 2007. — P. 299.
  36. The Military Balance 2017. — P. 384.
  37. The Military Balance 2007. — P. 229.
  38. , с. 87.
  39. The Military Balance 2017. — P. 291.
  40. The Military Balance 2017. — P. 381.
  41. The Military Balance 2017. — P. 377,379.
  42. The Military Balance 2017. — P. 502.
  43. The Military Balance 2007. — P. 266.
  44. The Military Balance 2017. — P. 304.
  45. The Military Balance 2017. — P. 506.
  46. The Military Balance 2017. — P. 450.
  47. The Military Balance 2017. — P. 310.
  48. The Military Balance 2017. — P. 390.
  49. The Military Balance 2017. — P. 392.
  50. The Military Balance 2017. — P. 393.
  51. The Military Balance 2017. — P. 395.
  52. The Military Balance 2017. — P. 525.
  53. The Military Balance 2017. — P. 210.
  54. The Military Balance 2007. — P. 170.
  55. The Military Balance 2017. — P. 315.
  56. The Military Balance 2017. — P. 529.
  57. The Military Balance 2017. — P. 464.
  58. The Military Balance 2007. — P. 81.
  59. The Military Balance 2017. — P. 397.
  60. The Military Balance 2017. — P. 468.
  61. The Military Balance 2017. — P. 145.
  62. . Минобороны России (25.05.2017). Дата обращения 24 июня 2017.
  63. The Military Balance 2017. — P. 405.
  64. The Military Balance 2007. — P. 244.
  65. The Military Balance 2017. — P. 539.
  66. The Military Balance 2017. — P. 541.
  67. The Military Balance 2007. — P. 296.
  68. The Military Balance 2017. — P. 228,230.
  69. The Military Balance 2017. — P. 109.
  70. The Military Balance 2017. — P. 504.
  71. The Military Balance 2017. — P. 511.
  72. The Military Balance 2017. — P. 454.
  73. The Military Balance 2007. — P. 73.
  74. . ERR (24.02.2017). Дата обращения 24 июня 2017.
  75. The Military Balance 2017. — P. 512.
  76. The Military Balance 2018. — P. 488.
  77. The Military Balance 2007. — P. 312.
  78. The Military Balance 2007. — P. 248.
  79. The Military Balance 2007. — P. 347.

Модернизации

После принятия «Шилки» в 1962 г. на вооружение конструкция и комплектация установки претерпели несколько модернизаций. В ходе первой (1968– 1969 гг.) улучшились условия в машине для расчета, повысилась надежностъ эксплуатации комплекса, а также был доведен до 450 ч ресурс газотурбинного агрегата. Комплектация пополнилась командирским прибором наведения. Модернизированная установка стала называться ЗСУ-23-4В.

В 1970–1971 гг. с целью повышения точности и эффективности стрельбы, а также увеличения надежности авто-сопровождения цели в условиях передвижения со скоростью до 40 км/ч модернизировали счетно-решающий прибор (СРП). Ресурс газотурбинного агрегата повысили до 600 ч. Новая установка получила наименование ЗСУ-23-4В1.

В 1971–1972 гг. конструкторы увеличили ресурс стволов с 3000 до 4500 выстрелов, газотурбинного агрегата — до 900 ч, улучшив параллельно надежность РЛС. Установка получила название ЗСУ-23-4М1.

На протяжении 1977–1978 гг. «Шилку» модификации ЗСУ-23-4МЗ оборудовали радиозапросчиком системы опознавания самолетов «свой — чужой».

В течение следующего года провели очередную модернизацию ЗСУ с целью более эффективного ее использования в горных условиях. Причиной тому послужили боевые действия в Афганистане. РПК с установки сняли, увеличив за счет этого боекомплект с 2000 до 3000 снарядов. На ЗСУ-23-4М2 установили аппаратуру ночного видения для стрельбы по наземным целям.

Позднее конструкция ЗСУ пополнилась радиолокационной и оптиколокационной системами управления огнем, телекодовой аппаратурой обмена информацией с командирским пунктом управления. Всю основную аппаратуру установки, включая радиолокатор, стали строить на основе современной элементной базы и цифровой обработки сигналов. Помимо этого были усовершенствованы главные узлы и механизмы базовой самоходки.

Благодаря модернизации системы управления огнем повысилась точность наведения вооружения и сопровождения цели. В итоге вероятность поражения воздушных целей увеличилась с 0,07–0,12 до 0,3–0,6. Если ранее расход снарядов на одну сбитую цель составлял 3300–5700 штук, то после модернизации он снизился до 300– 600 — по сути, на порядок.

Улучшения боевых качеств артиллерийской части удалось добиться также за счет повышения помехозащищенности РЛС от влияния пассивных помех и отражений, а также замены счетно-решающего прибора (СРП) на современную цифровую вычислительную систему (ЦВС), совмещенную с цифровой приборной следящей системой (ЦПСС) и силовыми приводами наведения вооружения.

История создания

В годы Второй мировой войны атаки с воздуха во время марша стали большой проблемой для сухопутных войск: штурмовая авиация, работая на малых высотах, наносила огромный урон живой силе и боевой технике. Немцы, которые в конце войны несли жестокие потери от действий западной авиации, разработали малокалиберную зенитную установку Kugelblitz («Шаровая молния»). Она имела два 30-мм орудия и РЛС, с помощью которой производилось обнаружение противника и наведение на цель. Скорострельность Kugelblitz составляла 850 выстрелов в минуту, на нее даже пытались устанавливать приборы ночного видения. Эта ЗСУ сильно опередила свое время и на многие годы стала предметом изучения и копирования.

Советская пехота и танкисты подобной роскоши не имели и всю войну сильно страдали от налетов немецкой авиации. Ситуацию принялись исправлять уже после победы над немцами.

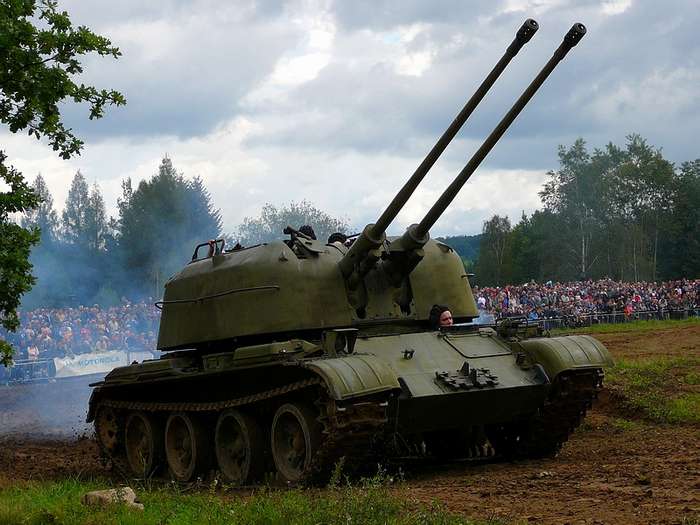

В 1947 году начались работы по созданию 57-мм самоходной зенитной установки ЗСУ-57-2. Однако на момент начала производства этот комплекс уже был устаревшим. Он имел слишком низкий темп стрельбы (220-240 выстрелов в минуту), обойменное заряжание и открытую сверху башню. ЗСУ-57-2 не имела РЛС, поэтому обнаружить цель можно было только визуально, также у нее отсутствовала система защиты от ОМП. Тем временем потенциальный противник не дремал: американцы, изучив трофейные образцы немецкой «Шаровой молнии», в 1956 году приняли на вооружение 40-мм ЗСУ с радиолокационной системой обнаружения целей.

В 1957 году в СССР начинаются работы над созданием новой самоходной зенитной установки. Было запущено сразу два конкурирующих проекта: ЗСУ-37-2 «Енисей», вооруженный двумя 37-мм пушками и ЗСУ-23-4 «Шилка», с четырьмя 23-мм орудиями. Обе зенитные установки были оснащены РЛС, имели гусеничное шасси и систему защиты от ОМП. Формально они предназначались для решения различных задач: «Енисей» обеспечивал защиту бронетанковых войск, а «Шилка» должна была прикрывать мотострелковые части. Оба комплекса имели ленточное питание орудий и водяное охлаждение стволов.

К 1960 году оба зенитных комплекса были готовы, и начались их испытания. ЗСУ-23-4 «Шилка» оказалась в 1,5-2 раза эффективнее своего конкурента в стрельбе по низколетящим скоростным целям, зато «Енисей» превосходил ее по высоте поражения. Комиссия рекомендовала принять на вооружение оба зенитных комплекса. Однако в серию пошла только «Шилка», работы по «Енисею» были приостановлены.

К 1970 году «Шилка» стала основным мобильным зенитным комплексом СА, она полностью заменила ЗСУ-57-2 и стала отправляться на экспорт. Впервые «Шилки» применили в ходе арабо-израильского конфликта 1973 года. Тогда сирийская ПВО сумела уничтожить 98 самолетов ВВС Израиля, 10% из которых было на счету ЗСУ-23-4. Плотный зенитный огонь на малых высотах оказывал деморализующее действие на израильских пилотов, заставляя их подниматься на большие высоты, где они становились легкой добычей ЗРК.

«Шилки» использовались во время ирано-иракской войны (обеими сторонами), в завершающей стадии войны во Вьетнаме, в ходе операции «Буря в пустыне».

В Афганистане советские войска использовали ЗСУ-23-4 для поражения наземных целей. У «Шилки» снимали ненужный РЛС и увеличивали боекомплект до 4 тыс. снарядов. После появления на поле боя «Шилки» душманы обычно начинали отходить.

Главным недостатком «Шилки» являлась недостаточная мощь 23-мм снаряда, не устраивала военных и наклонная дальность орудия, и недостаточное фугасное действие снарядов. При создании нового штурмовика американцы испытывали на нем действие трофейной «Шилки», захваченной евреями во время войны 1973 года. Так появился знаменитый А-10 «Бородавочник», который действительно неплохо защищен от зенитных боеприпасов калибра 23 мм. Американцы активно рекламировали этот самолет, называя его неуязвимым для огня советской ПВО.

ЗСУ-23-4 пытались переделать под более мощный 30-мм снаряд, но оказалось, что проще и дешевле построить новую зенитную установку, чем модернизировать старую. Так и было сделано: в 1982 году на вооружение была принята ЗСУ «Тунгуска», вооруженная 30-мм автоматическими пушками.

За годы эксплуатации данного комплекса были разработаны несколько его модификаций.

Наш симметричный ответ

Появление у нашего потенциального противника таких установок не осталось незамеченным — почти одновременно с началом серийного производства ЗСУ-57−2 Совмин принимает постановление о разработке новых скорострельных ЗСУ «Шилка» и «Енисей» с радиолокационными системами наведения. Артиллерийские установки для обеих систем были выбраны по классической схеме автоматического оружия — других у нас просто не было. Другие перспективные схемы (револьверная, двуствольная, многоствольная) находились на начальной стадии проектирования.


Спаренная 23-мм зенитная установка ЗУ-23 отличается завидной гибкостью — ее можно устанавливать в кузове грузовика или на верхнюю часть бронетранспортера БТР-Д. Она предназначена для поражения низколетящих целей, легкобронированной военной техники и живой силы противника.

Формально ЗСУ «Шилка» и «Енисей» не были конкурентами, так как первая разрабатывалась для обеспечения противовоздушной обороны мотострелковых полков и поражения целей на высотах до полутора километров, а вторая — для ПВО танковых полков и дивизий и действовала на высотах до 3 км.

ЗСУ-23−4 «Шилка» была оснащена счетверенной 23-мм пушкой «Амур» 2А10, а ЗСУ-37−2 «Енисей» — спаренной 37-мм пушкой «Ангара». Обе ЗСУ имели ленточную систему питания, жидкостную систему охлаждения стволов, а обнаружение целей и наведение пушек могло производиться не только визуально, но по данным радиолокационного приборного комплекса (РПК). В отличие от устаревшей ЗСУ-57−2 обе новые ЗСУ могли вести огонь с хода. И наконец, обе машины имели довольно эффективную систему защиты от средств массового поражения.

Описание конструкции

ЗСУ-23-4 «Шилка» имеет сварной корпус с противопульным и противоосколочным бронированием. Он разделен на три отсека: управления, расположенный в передней части машины, боевое отделение – находящееся в ее центре и силовой отсек – в кормовой части. На правом борту зенитной установки расположено три люка, через которые происходит демонтаж и обслуживание оборудования машины, а также вентиляция агрегатов.

В башне «Шилки» установлено счетверенное 23-мм орудие АЗП-23 «Амур», автоматика которого работает за счет отведения пороховых газов из канала ствола. Каждый ствол оснащен кожухом системы охлаждения и пламегасителем. Подача патрона — боковая, из звена ленты с перекосом патрона. Ленты находятся в патронных коробах. В башне расположены два короба, система для взведения зенитных автоматов – пневматическая.

Боекомплект «Шилки» состоит из двух типов 23-мм снарядов: бронебойных БЗТ и осколочных ОФЗТ. Бронебойные боеприпасы БЗТ не имеют взрывчатого вещества и содержат только зажигательный состав для трассирования. Снаряды ОФЗТ имеют взрыватель и самоликвидатор (время действия 5-10 секунд). В ленте на четыре патрона ОФЗТ идет один БЗТ.

Наведение производится с помощью гидравлических приводов, возможно и ручное наведение. Темп стрельбы – 3400 выстрелов в минуту.

В приборном отсеке башни находится радиолокационно-приборный комплекс, с помощью которого происходит поиск цели, ее сопровождение и высчитываются траектории снарядов и необходимое упреждение. Дальность обнаружения воздушных объектов – 18 км.

Зенитный комплекс «Шилка» может вести огонь по воздушным целям в нескольких режимах:

  • в автоматическом;в полуавтоматическом;по ракурсным кольцам;по запомненным координатам;по наземным целям.

Автоматический режим стрельбы считается основным.

Радиолокационно-приборный комплекс состоит из следующих элементов:

  • ламповой РЛС 1РЛ33М2;аналогового счётно-решающего прибора;визирного устройства;системы стабилизации.

Боевая машина оснащена радиостанцией Р-123М и переговорным устройством ТПУ-4.

ЗСУ-23-4 «Шилка» оборудована дизельным двигателем В6Р. Он имеет шесть цилиндров, жидкостное охлаждение и максимальную мощность 206 кВт. Машина имеет два алюминиевых топливных бака с общим объемом 515 литров. Этого хватало до 400 км хода. Дополнительная установка предназначается для питания бортовой электроники.

Ходовая часть машины состоит из двух ведущих колес, двух направляющих колес и двенадцати опорных катков с обрезиненными ободами. Подвеска – независимая торсионная.

Защита экипажа от ОМП происходит за счет создания в боевом отделении избыточного давления и очистки воздуха.

Модернизация зенитного комплекса «Шилка» шла по пути улучшения ее способности обнаруживать воздушные цели, а также увеличения защищенности комплекса. Еще в середине 70-х годов для управления стрельбой зенитных установок на полковом уровне был создан комплекс «Овод-М-СВ». В его состав входила РЛС «Лук-23» и автоматизированная система управления огнем.

В 1999 году широкой общественности была представлена модификация «Шилки», на башне которой были дополнительно установлены ПЗРК «Игла».

О фонде

Благотворительный фонд призван помогать нуждающимся людям справиться с жизненными трудностями и социальными проблемами. Сегодня миллионы людей нуждаются в поддержке. И благотворительный фонд вступает эффективным инструментом для оказания социальной защиты и поддержке тех людей, кто в этом остро нуждается.

Благотворительный фонд зарегистрирован в Москве и свою деятельность ведет на основании Устава.

Программы благотворительного фонда предусматривают широкую направленность: от оказания материальной помощи, до предоставления юридической, психологической и других видов помощи.

Главным источником финансирования программ благотворительного фонда являются пожертвования, поступившие от частных и общественных благотворителей, за эффективное использование которых благотворительный фонд несет полную ответственность.

Уже сегодня, благодаря деятельности благотворительного фонда, многие подопечные благотворительного фонда смогли победить болезнь, смогли сделать шаг навстречу к полноценной жизни.

Принципы деятельности благотворительного фонда – независимость, открытость, эффективность и результативность. Воплощение в жизнь программ благотворительного фонда становится возможным благодаря слаженной работе команды профессионалов, состоящей из сотрудников и волонтеров благотворительного фонда.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
