Зенитный ракетно-пушечный комплекс «Панцирь-С1»

Сухопутные войска отказались от закупок ЗРПК “Панцирь-С1”

Командование Сухопутных войск отказалось принять на вооружение зенитный ракетно-пушечный комплекс (ЗРПК) «Панцирь-С1». Испытания комплекса показали, что он не соответствует заявленным требованиям. Об этом газете «Известия» рассказал источник в главкомате Сухопутных войск.

— Последние войсковые испытания на полигоне Ашулук показали, что технические и боевые характеристики ЗРПК «Панцирь-С1» не соответствуют требованиям Сухопутных войск. Исходя из этого, было принято решение не закупать эти комплексы, — заявил он.

ЗРПК «Панцирь-С1» разработан тульским Конструкторским бюро приборостроения (КБП) на базе комплекса ПВО «Тунгуска». Его задача — прикрывать от воздушного нападения части в бою и на марше, защищать стратегические объекты, прикрывать зенитные ракетные системы большой дальности С-300, С-400 и в перспективе С-500. «Панцирь-С1» также может поражать и наземные цели — пехоту и легкую бронетехнику.

Минобороны РФ ранее закупило десять комплексов «Панцирь-С1», все они сейчас распределены по бригадам Воздушно-космической обороны (ВКО) для прикрытия комплексов С-400 «Триумф». В планах Минобороны закупка еще примерно ста ЗРПК «Панцирь-С1» для бригад ВКО в течение ближайших восьми лет.

Вопрос о поставках «Панцирей» в Сухопутные войска обсуждался несколько лет, проводились сравнительные испытания этих комплексов и зенитно-ракетных комплексов «Тор-М2» концерна ПВО «Алмаз-Антей». Как рассказал «Известиям» представитель российского оборонно-промышленного комплекса, все испытания были не слишком удачными для «Панцирей».

— Ракета не способна поражать маневренные цели, сам комплекс громоздкий и не мобильный, что крайне важно для мотострелковых частей, есть вопросы к радиоэлектронной базе, — сообщил «Известиям» офицер, хорошо знакомый с ситуацией. Кроме того, он отметил, что в современной войне такие комплексы малой дальности бессильны против боевых самолетов, которые атакуют, не заходя в зону действия систем противовоздушной обороны, а против вертолетов противника гораздо эффективнее использовать переносные зенитные ракетные комплексы и стрелковое оружие

В свою очередь, заместитель генерального директора тульского КБП Юрий Савенков рассказал «Известиям», что по основным техническим и боевым характеристикам комплекса серьезных вопросов у командования Сухопутных войск нет.

— Главной претензией главкомата Сухопутных войск к комплексу является то, что он делается на колесной платформе, а сухопутчики хотят ЗРПК на гусеничном ходу, — подчеркнул он.

По словам руководителя Центра военного прогнозирования полковника Анатолия Цыганка, несмотря на неудачу «Панциря», Минобороны все равно придется оснащать сухопутные части ракетно-пушечными системами ПВО.

— Шесть лет назад была принята концепция, согласно которой подразделения ПВО Сухопутных войск должны оснащаться как ракетными зенитными установками, так и пушечными. Эту концепцию никто пока не отменял. Поэтому Минобороны придется либо доводить «Панцирь-С1», либо искать зарубежные аналоги, которых сейчас нет, — пояснил Цыганок.

При этом заведующий аналитическим отделом Института политического и военного анализа Александр Храмчихин пояснил «Известиям», что неспособность «Панциря» сбивать маневрирующие цели делает его бесполезным оружием.

— Если комплекс не может сбить маневрирующую цель, значит, он не сможет поразить управляемый боеприпас. Пока эта проблема не будет решена, «Панцирь» для сухопутных частей закупать бессмысленно, отметил Храмчихин.

Комплекс «Панцирь-С1» оснащен 12 зенитными управляемыми ракетами 9М335. Дальность пуска — 12 км, высота поражаемых целей — 8 км. Комплекс может наводить одновременно до трех ракет. Артиллерийское вооружение — две 30-миллиметровые автоматические пушки 2А72. Пушки одноствольные. Боевой модуль установлен на крыше кузова боевой машины. Помимо вооружения включает РЛС обнаружения целей и станцию сопровождения цели и ракет. Есть также оптический канал системы управления огнем. В кузове боевой машины размещаются операторы наведения и командир.

warsonline.info

Что представляет собой боевая машина «Панцирь»?

Структурно комплекс состоит из боевого модуля, модуля управления и пункта электропитания. Система самодостаточная с точки зрения ведения автономных боевых действий. Машина эксплуатируется в войсках тремя членами экипажа – это командир, оператор боевой машины и механик-водитель.

Серийно «Панцирь С-1» размещается на мобильном шасси КАМАЗ. Это специальные шасси, которые характеризуются очень высокой проходимостью и их грузоподъемность – 37 тонн.

Уникальность этого ЗРПК в том, что он представляет собой модульную конструкцию, которая может быть установлена на любой носитель. В частности, он выпускался и на гусеничном шасси. Одно время серьезно обсуждался вопрос установки комплекса на крышах – в стационарном варианте, без шасси, на крышах московских домов, чтобы обеспечить оборону Москвы. Но, поскольку вес большой, а перекрытия крыш не предназначены для этого, идею реализовывать не стали.

Тем не менее комплекс можно установить на любой стационарный объект. Сейчас идут научно-исследовательские и опытно-конструкторские работы по размещению «Панциря» на кораблях Военно-морского флота.

У этого ЗРПК есть замечательное свойство, которое на сегодняшний день не имеет ни один комплекс ПВО в мире, – стрельба в движении. В начале 1990-х, когда задавалось тактико-техническое задание на боевую машину, планировалось, что это будет стационарный комплекс для стационарных объектов. Но конструкторы КБП смогли реализовать новое качество, которое позволяет «Панцирю» сопровождать воинские колонны.

Например, знаменитый ЗРК С-300 на марше не способен защититься от средств воздушного нападения. «Панцирь С-1» может работать в движении, он идет рядом с колонной, локатор вращается, обнаруживает в случае нападения цель, стреляет по ней и обеспечивает прикрытие. Это подтверждено многочисленными экспериментами.

Боевые характеристики

На вооружении у С – 1 находится боекомплект из 12 боеголовок. Зона поражения колеблется от 12 до 20 километров. Боевой расчет машины составляет 3 человека. Оснащен комплекс станцией обнаружения и целеуказания 1РС1, а также станцией сопровождения целей и ракет. Кроме этого следует отметить некоторые факторы касательно зенитной управляемой ракеты 57Э6-Е.

  • Масса этого вооружения составляет 94 кг.
  • Калибр составляет 170 мм.
  • В длину ракета составляет 3160 мм, при этом развиваемая ракетой скорость 1300 метров на секунду.

Помимо этого, на базе Панцирь – С1 находятся два двуствольных автомата 30 мм.

На вооружении

Известно о портфеле заказов на Панцирь-С1 объёмом $2,5 миллиарда. Исходя из стоимости каждого ЗРПК, это означает общий заказ более 175 единиц.

  • Алжир — 12 комплексов Панцирь-С1Э и 250 ЗУР 9М331 поставлены в 2012 году, всего заказано 38 комплексов Панцирь-С1Э и 750 единиц 9М311 в 2006 году (Сумма контракта: более $500 млн.).
  • Бразилия — в феврале 2013 год подписано соглашение о намерении в будущем закупить несколько батарей «Панцирь-С1» (от 12 до 18 комплексов)
  • Иран — 10 комплексов Панцирь-С1Э, по состоянию на 2012 год
  • Марокко — заказано 50 комплексов Панцирь-С1Э.
  • Бразилия — намерена приобрести комплексы Панцирь-С1.
  • ОАЭ — 44 комплекса Панцирь-С1Э и 1000 единиц 9М311 поставлены из России в период с 2009 по 2011 годы (первоначально, первая поставка планировалась на 2003 год). Снабжение осуществляется в рамках контракта 2000 года, который предусматривает поставку 50 единиц 96К6 и 1000 ракет к ним. Сумма контракта составляет 800 млн.$ (включая частичное финансирование разработки).
  • Оман — до 12 комплексов Панцирь-С1Э, по состоянию на 2012 год
  • Россия — 28 комплексов на сентябрь 2013. (10 в 2010, 6+6 в 2012 году) (6 в 2013)
  • Сирия — 36 комплексов 96К6 и 700 единиц 9М311 поставлено из России в период с 2008 по 2011 годы. Снабжение осуществляется в рамках контракта 2006 года, который предусматривает поставку до 50 комплексов 96К6 и до 700 ракет к ним.

Конструкция Панцирь-С1

Локационная система

3 локатора:

– Радар раннего обнаружения и целеуказания типа ФАР (дм-диапазон), по азимуту 360 град, по вертикали согласно применяемому режиму.- Радары сопровождения и наведения: поле зрения (см-диапазон) — горизонталь 0–60° или 26–82° (2 режима). Миллиметровый диапазон совместно. По азимуту ± 45° и за счёт вращения круговой обзор.- Поле зрения пассивного оптического локатора в составе радаров сопровождения и наведения 1,8 × 2,7 град. Вертикаль — от −5 до +82 град с учётом движения радаром. Скорость наведения максимальная — не менее 100 град/с.

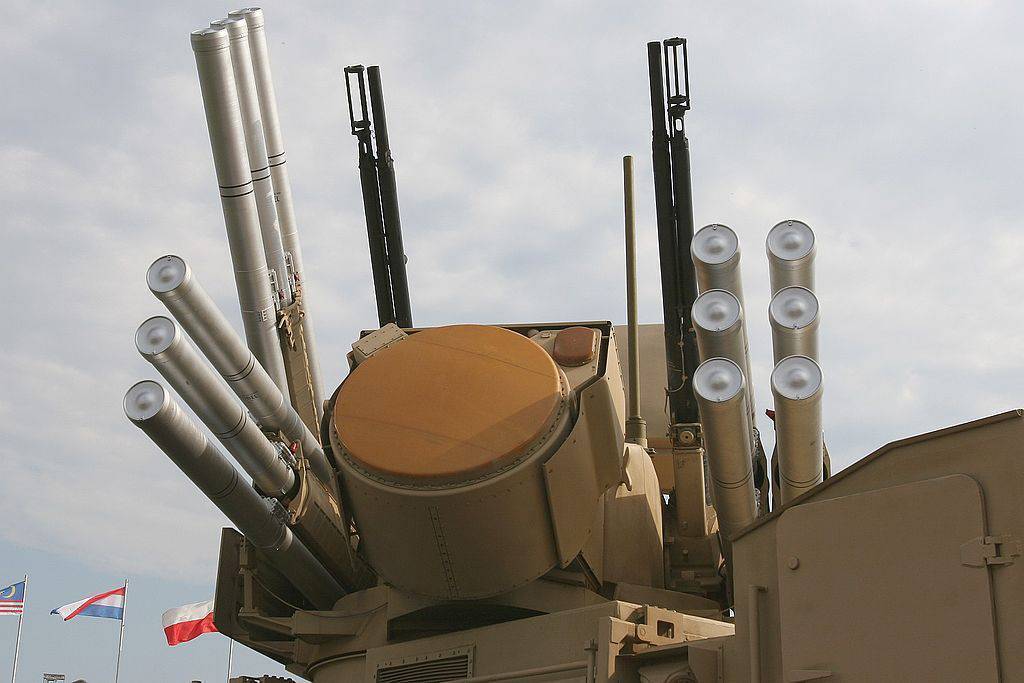

«Панцирь-С1» (в центре радар сопровождения целей) — две двуствольные зенитные пушки и 12 ракет земля-воздух, готовых к запуску

Система обнаружения, сопровождения и управления огнём

Система управления огнём комплекса «Панцирь-С1» включает РЛС (на основе ФАР) обнаружения и РЛС сопровождения. Эти радары сопровождают как цели, так и ракеты земля-воздух, запускаемые комплексом.

Радиолокационная станция 1РС1-1Е обнаружения целей дм-диапазона создана в ВНИИРТ. Для целей с эффективной площадью рассеяния 2 м² дальность обнаружения равна 32-36 км. Наибольшая дальность обнаружения 80 км.

Кроме радара, система управления огнём также содержит оптико-электронный комплекс с длинноволновым приёмником излучения (инфракрасный пеленгатор), а также осуществляет цифровую обработку сигналов и автоматическое сопровождение цели. Вся система может работать полностью автоматически.

РЛС 1РС2-Е «Шлем». Основа станции — двухдиапазонная РЛС (см+мм), обеспечивающая работу ЗРПК (в том числе и в движении) по широкому классу целей — самолётам, вертолётам (в том числе находящимся в режиме «висения»), дистанционно-пилотируемым летательным аппаратам (ДПЛА), высокоточному оружию, подвижным наземным объектам. Локатор миллиметрового диапазона обеспечивает обнаружение и поражение целей с ЭПР 0,1 м² на дальности 20 км. Захват цели с ЭПР 2 м² обеспечивается всей РЛС на дальности 30 км. Наибольшая дальность 36 км.

ОЭС служит и для обнаружения целей и для их сопровождения и наведения ракет в оптическом и тепловом диапазоне частот. ОЭС сопровождает цель, используя ИК-диапазон 3-5 мкм, что обеспечивает всесуточное использование ракетного вооружения в оптическом режиме работы. Дальность автосопровождения (при дальности метеовидимости 10 км) составляет: самолёта F-16 — 17-26 км; ПРР HARM — 13-15 км. Только ОЭС служит для стрельбы по морским и наземным целям.

Два независимых средства наведения — радар и оптико-электронная система — позволяют осуществлять захват четырёх целей одновременно.

Время реакции комплекса 4-6 секунд. 1,5 секунды между пусками ракет как и захватами целей системой, это мировой рекорд. Сектор работы для ОЭС от −5° до +82° по вертикали, с учётом значительной физической высоты расположения прицельного комплекса ОЭС это расширяет поле для раннего обнаружения сверхмаловысотных, морских и наземных целей.

Для обеспечения помехозащищённости система связи меняет частоту 3500 скачков/с по псевдослучайному закону в широком диапазоне.

Ракета

Официальные данные разработчика: ракета высокоманёвренная, с малым временем разгонного участка, малым снижением скорости за счёт бикалиберной схемы (разгонный блок отстреливается и калибр ракеты резко уменьшается, что снижает потери на аэродинамическое сопротивление), миниатюрная электроника, взрыватель контактный и неконтактный.

Ракета 57Э6Е, экспортная 57Э6-Е (обе: высота 15, дальность 20, до 2006 г. до 18 км по дальности), и 9М335 (высота 8, дальность 12). С 2010 принят на вооружение вариант с 57Э6Е (высота поражения в 10 км была до этого года, однако нет точных данных в каком году). Минимальная высота цели для ракеты 15 м, радиус срабатывания неконтактного взрывателя 7-9 м. Для прежнего варианта обеспечивалась для цели типа самолёт тактической авиации, включая малозаметные, движущиеся с скоростью 500 м/с и идущие на высоте 10 км.

Ракета хранится без проверок 15 лет.

Ракета обеспечивает поражение целей с ЭПР 0,1-0,3 метра на дальности 20 км и эффективное поражение всех типов перспективных средств воздушного нападения, в первую очередь высокоточного оружия со скоростями полёта до 1000 м/с и минимальной эффективной отражающей поверхностью (ЭОП) 0,03 – 0,06 м², с вероятностью не менее 0,7 одной ракетой.

К 2017 будет завершена разработка Панцирь-СМ с возможностью эффективного поражения баллистических целей.

Тактико-технические характеристики

4.1 Основные характеристики

  • Тип: ЗРПК
  • Экипаж, ч.: 3
  • Масса комплекса, кг: до 30000 (пропорционально шасси)
  • Время развёртывания, мин: 8-9
  • Время реакции, с: 4-6
  • Боезапас: 1400 снарядов, 12 ракет 57Э6-Е.

4.2 Характеристики системы обнаружения

  • Радиолокационные станции: 1РС2, 1РС1-1Е
  • Тип радиолокационных станций: трёхкоординатная двухдиапазонная
  • Тип антенны: фазированная антенная решетка
  • Азимут обзора (сопровождение/обнаружение): (от 0 до 82)/45 градусов, благодаря механическому повороту — 360
  • Угол места обзора (сопровождение/обнаружение): (от 0 до 82)/45 градусов
  • Дальность (ЭПР 2 м²) (сопровождение/обнаружение): 36/30 км
  • Оптико-электронная система сопровождения: имеется
  • Поле зрения: 1,8 х 2,7 градуса
  • Режимы: ручной/автоматический
  • Дальность, м: 18000.

4.3 Ракетное вооружение (57Э6-Е)

  • Тип: сверхзвуковая двухступенчатая твёрдотопливная
  • Наведение: радиокомандное
  • Скорость, м/с (средняя на дистанции 18 км/максимальная): 700/1300
  • Максимальная скорость цели: 1000 м/с
  • Дальность до цели, м: 1200 — 20000
  • Высотность цели, м: 15 – 1500
  • Длина. см: 320
  • Калибр: 170/90 мм
  • Масса (с/без ТПК), кг: 94/74,5
  • Тип боеголовки: стержневая
  • Масса боеголовки, кг: 20
  • Масса взрывчатых веществ боеголовки. кг: 5,5.

4.4 Пушечное вооружение (2А38М)

  • Тип: зенитный спаренный автомат
  • Калибр, мм: 30
  • Эффективная максимальная дальность стрельбы, м: 4000
  • Суммарная скорострельность: 5000 выстр/мин
  • Живучесть ствола: менее 8000 выстрелов
  • Тип боеприпасов: бронебойно-зажигательные
  • Начальная скорость пули, м/с: 960
  • Масса патрона, г: 842
  • Масса снаряда, г: 389.

Вооружение комплекса «Панцирь С-1»

На борту боевой машины «Панцирь С-1» находятся 12 готовых ракет. Комплекс четырехканальный, работает по цели и по ракете. Он может выстрелить с интервалом в одну или полторы секунды четыре ракеты, и все они одновременно будут наведены на четыре цели. И это еще одно высокое качество комплекса, которое в подобных габаритах в ближайшее время вряд ли кем в мире может быть обеспечено.

Кроме ракет, боевой модуль включает в себя зенитные автоматы, разработанные Аркадием Шипуновым и Василием Грязевым. Боевая машина несет 1500 готовых боеприпасов, и эти автоматы эффективно борются как с наземными, так и с воздушными целями.

Комплекс «Панцирь С-1» поражает зенитными автоматами любые цели, вплоть до легкобронированных и защищенных, на дистанции до 4 км. В случае появления воздушной цели в пределах досягаемости, то есть на высоте примерно 3 км, он тоже эффективно их обстреливает и способен обеспечить прикрытие обороняемого объекта или непосредственно батареи.

Главные отличия характеристик «Панцирь-С1» от остальных комплексов

Основные отличия комплекса системы ПВО «Панцирь-1» следующие:

  • Сочетание пушечного и ракетного вооружения. Иностранные производители разделяют системы ПВО на зенитные и ракетные (первые снимаются с вооружения, так как устарели). Но современные конфликты в Ираке, Сирии и Ливии доказали высокую эффективность пушечного вооружения в борьбе с легкими воздушными аппаратами – БПЛА, сбивать беспилотники ракетой слишком дорого, да и неэффективно, а использование очереди из нескольких снарядов позволяет комплексу массово уничтожать такие цели
  • Штатное легкое шасси на основе тягача. Оно обеспечивает высокую скорость передвижения по шоссе, а также проходимость по пересеченной местности с войсками на марше.
  • Модульная конструкция шасси и комплекса позволяет устанавливать другое вооружение, дооборудовать комплекс дополнительными модулями. Запас модернизации системы достаточно велик.

Применение ЗРПК «Панцирь-С1»

Комплекс получил боевое применение во время конфликтов в Сирии и Ираке.

Ирак. Применялся иракской армией. В результате нападения исламистов на иракские военные формирования в 2017 году с использованием беспилотников были задействованы комплекс Панцирь С1. Из восьми целей поражены все при помощи пушечного вооружения, потери среди военных иракской армии – отсутствуют.

Сирия (авибаза Хмейми). ЗРПК использовала сирийская армия, ВКС РФ. Атака на сирийскую авиабазу в 2017 году, на которой базировались воздушные силы России была осуществлена с использованием беспилотников, которые несли взрывчатку, из 80 воздушных целей 40 были уничтожены средствами радиоэлектронной борьбы (РЭБ), а 30 целей подавлено комплексом «Панцирь-С1» с использованием ракетного и пушечного вооружения. Авиабаза не получила ущерба со стороны противника.

 Основные тактико-технические характеристики «Панцирь-С1»:

  • Боекомплект – 12 ракет, 1400 снарядов.
  • Дальность действия – 20 км.
  • Масса боевой части ракеты – 20 кг.
  • Время развертывания – 5 минут.
  • Экипаж  – 3 человека.
  • Количество сопровождаемых целей – 20.
  • Максимальная высота поражения целей – 15 км.
  • Время реакции – 4-6 секунд.
  • Дальность обнаружения           – 36 км.
  • Высота поражения – 15 км.
  • Минимальная высота поражения – 5 м.
  • Калибр – 30 мм.
  • Дальность пушечного вооружения – 4 км.
  • Вес снаряда – 840 грамм.
  • Выносливость ствола 8000 выстрелов.
  • Площадь рассеивания – 2 квадратных метра.
  • Количество антенн – 3.
  • Поле зрения – 2 режима.
  • Скорость наведения – 100 градусов в секунду.

Недостатки

Говоря о недостатках военного агрегата нужно упомянуть о том, что во время испытаний комплекс показал крайне низкую возможность поражения целей, которые находятся в движении со скоростью от двух до трех километров в час. Через отсутствие двигателя маршевой степени ЗУР, ракета, пущенная с комплекса, может лететь с некоторыми ошибками в наведении на активно маневрирующую цель.

Отдельно нужно отметить фактор влияния погодных условий таких как: туман и дождь на возможности обнаружения системами комплекса вражеских целей. Большие габариты  комплекса не позволяют использовать его на передней части фронта или предбоевых порядках прикрываемых войск. Кроме того, колесная база сильно страдает от незащищенности корпуса.

Оружие на колесной базе, опять же через собственные габариты невозможно транспортировать посредством погрузки на поездной состав. Однако следует отметить, что возможности для таких действий присутствуют. Но для этого следует использовать специальный кран. Погрузка с помощью крана составит около 3 часов. Выгрузка займет примерно то же время. Последним из минусов можно считать достаточно большое время загрузки полного боекомплекта, что составляет от 25 до 30 минут и в условиях военных действий может привести к не желательным последствиям.

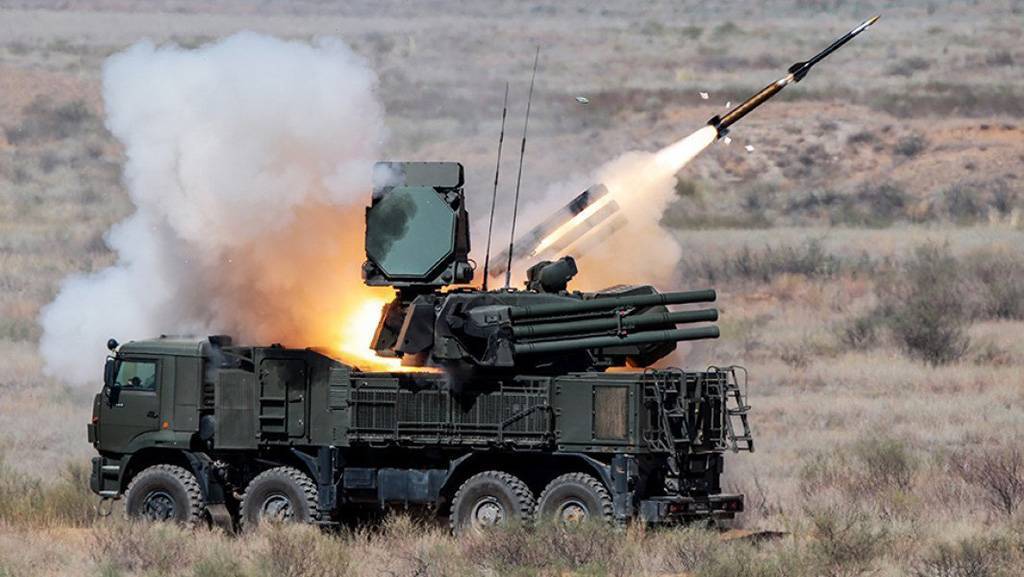

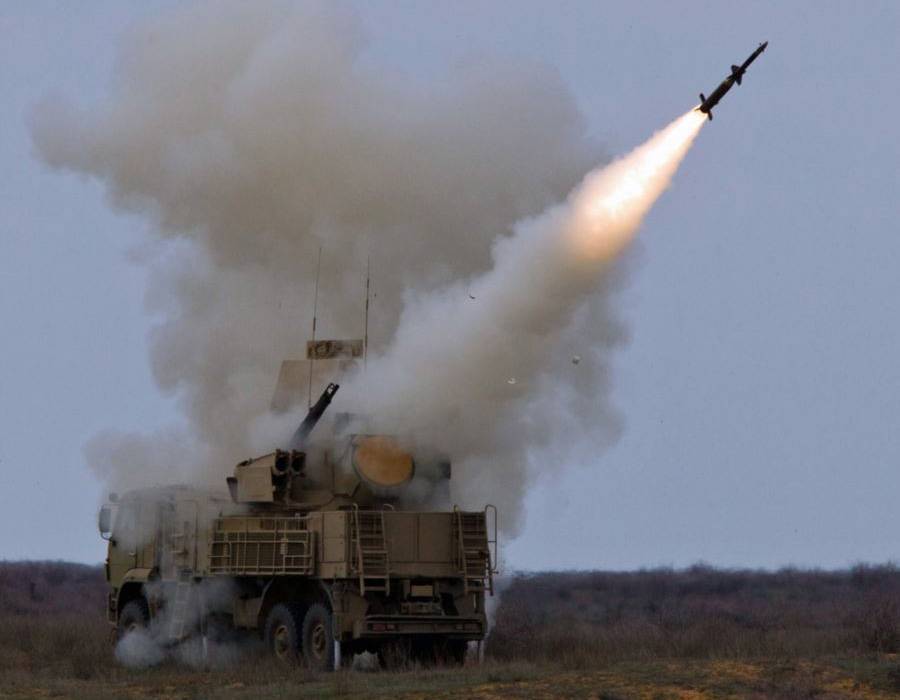

Фото ЗРПК Панцирь-С1

Похожее

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

ПЗРК 9К34 “Стрела-3”

«Оса-М» – корабельный зенитный ракетный комплекс

С-300В (9К81) – зенитно-ракетная система

9С482М7 (ПУ-12М7) – батарейный подвижной пункт управления

ЗРК «Авенджер» – американский мобильный зенитно-ракетный комплекс

FIM-92А Стингер – американский ПЗРК

ПЗРК 9К32 “Стрела-2”

МД-ПС – зенитно-ракетный комплекс

ЗРК М-1 «Волна» (4К90) – зенитно-ракетный комплекс корабельного базирования

ЗСУ-37 – зенитная самоходная установка

You have no rights to post comments

Характеристики комплекса «Панцирь С-1»

«Панцирь С-1» предназначен для поражения всех существующих аэродинамических целей на дальностях до 20 км и на высоте до 15 км.

На сегодняшний день одна из наиболее сложных целей для поражения средствами противовоздушной обороны – это противорадиолокационная ракета AGM-88 HARM. Ее скорость порядка 700 метров в секунду, низкая высота полета, эффективная отражающая поверхность и очень трудное обнаружение, но комплекс «Панцирь С-1» способен поражать такие цели.

«Панцирь» работал в Сочи на охране олимпийских объектов, где было подтверждено еще раз, что комплекс способен бороться и с другими сложными целями – это БЛА, которые, в большинстве своем, имеют эффективную отражающую поверхность и малую скорость, за счет чего трудно обнаруживаются средствами ПВО.

На боевом модуле комплекса «Панцирь С-1» установлен новейший локатор обнаружения. Он разработан и изготавливается на одном из тульских предприятий, и его характеристики по обнаружению в полтора раза выше предшественников: локатор находит цели на дальности до 80 км при благоприятных условиях видимости, а стабильно работает на 50–60 км. Кроме того, в его функции входит сопровождение ракеты, передача команд на борт ракеты и наведение ее непосредственно на ту цель, для которой предназначена.

Тот факт, что этот уникальный локатор появился – заслуга Аркадия Шипунова, гениального российского конструктора, разработчика ЗРПК «Панцирь».

В начале 2000-х годов задача разработать локатор сопровождения целей и ракет была поставлена перед одним из специализированных предприятий, но он сделать его не смог. Тогда Шипунов собрал лучшие умы и силы по всей России и создал локатор, который даже на сегодняшний день, в подобных габаритах и с такими характеристиками, никто реализовать не может. Он создал фазированную антенную решетку миллиметрового диапазона, передающую и приемную систему, которая позволяет сопровождать цели от 36 км и ближе.

Обзор комплекса

Панцирь-С1 представляет собой зенитный ракетно-пушечный комплекс малого радиуса действия, размещаемый на гусеничном шасси, колесном шасси грузовика, прицепа или устанавливаемый стационарно. Управление ведётся двумя или тремя операторами. Противовоздушная оборона осуществляется автоматическими пушками и управляемыми ракетами с радиокомандным наведением с ИК и РЛ слежением (углы обзора 0-60° по углу места). Комплекс предназначен для защиты малоразмерных объектов от средств воздушного нападения (как пилотируемых, так и беспилотных). Кроме того комплекс способен вести борьбу с легкобронированными наземными целями, а также живой силой противника.

Для обеспечения помехозащищенности система связи меняет частоту 3500 скачков/с по псевдослучайному закону в широком диапазоне. Модульный принцип позволяет размещать систему на любом шасси, в том числе на гусеничном.

Модификации Панцирь-С

Роман — 1994 год. Прототип, выполнен на шасси Урал-5323-20.

ЗПРК 96К6 — 2005 год. Серийный вариант, выполненный на шасси КамАЗ-6560.

Панцирь-С1-О — 2005 год. Вооружение: 2×2 30-мм 2А72, 2×4 57Э6Е. С оптической системой управления вооружением (с одноцелевым каналом). Отсутствует РЛС сопровождения.

Панцирь-С1Э — модификация для экспортного назначения, выполненный на шасси MAN-SX45. Использовано оборудование иностранного изготовления. ЗУР — 9М311;

Панцирь-2Э — 2006 год — специальная модель для экспортного назначения. РЛС сопровождения с улучшенными параметрами;

Панцирь-С1 — 2006 год. Вооружение: 2×2 30-мм 2А38М, 2×6 57Э6Е. С РЛС сопровождения с 4-целевым каналом, зона захвата цели по дальности — 0,2-20 км, по высоте — 0-15 км.

Панцирь-С1 (БМ 72В6Е) — Модификация комплекса, выполненная на шасси «БАЗ-6909-019».

Панцирь-С2 — модернизированный комплекс для ВС РФ, на вооружении.

Панцирь-М — морской вариант ЗРПК «Панцирь-С». С июля 2015 года предполагалось начать серийное производство. В августе 2015 размещён заказ на первые три комплекса, 30 апреля 2018 спущен на воду первый МРК проекта 22800, оснащенный комплексом.

Панцирь-МЕ — 2015 год. Вооружение: 8 готовых ракет + 32 в запасе, 2×6 30-мм пушки. Предлагается на экспорт. Комплекс должен заменить Кортик и под него будут изменены некоторые корабли.

Панцирь-СА — арктическая модификация на базе двухзвенного гусеничного транспортёра ДТ-30. Впервые представлен был широкой публике на военном параде Победы на Красной площади 9 мая 2017 г. В отличие от базовой модели отсутствует зенитная пушка, увеличено количество ракет с 12 до 18 и модернизирована станция обнаружения целей.

Панцирь-СМ — модификация в которой, за счет применения вновь разработанной многофункциональной станции прицеливания, дальность поражения целей увеличена до 40 км., дальность обнаружения 75 км.

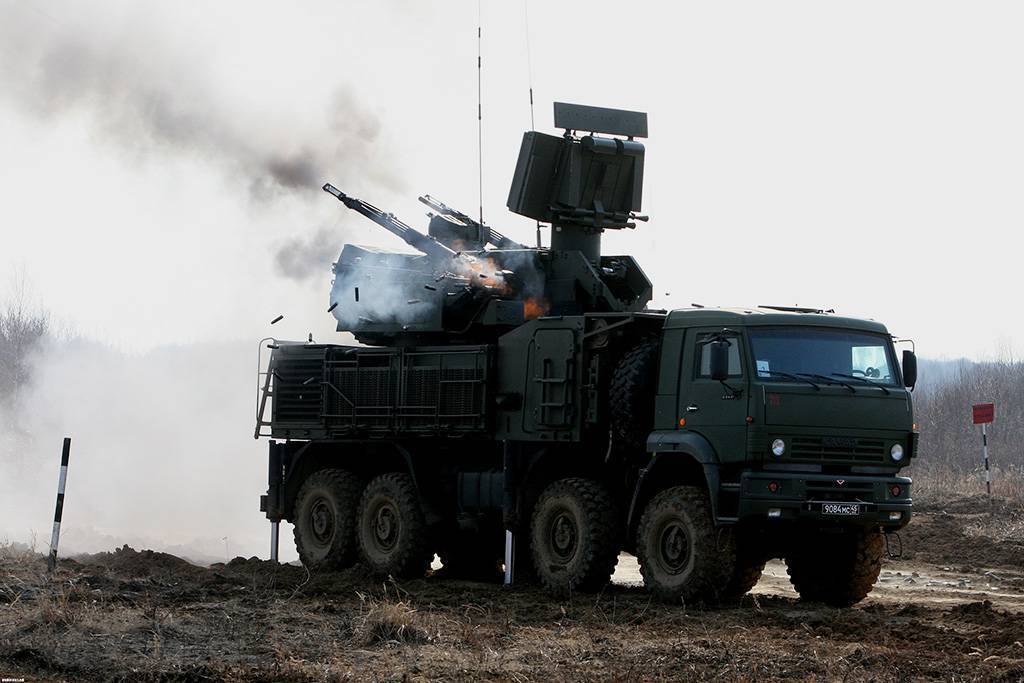

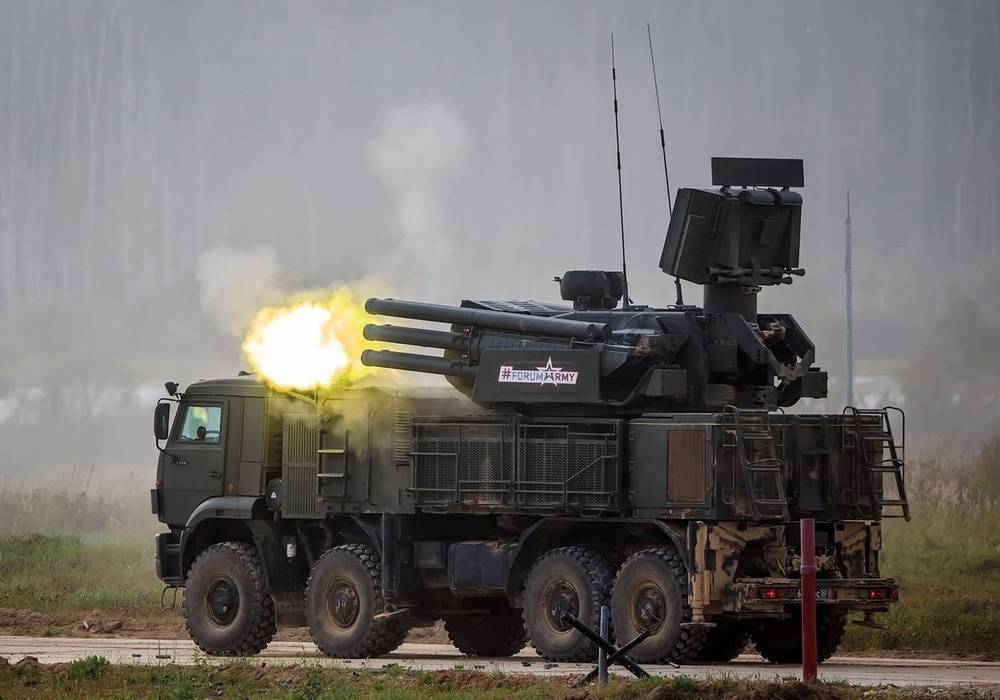

ЗРПК «Панцирь-С1» на базе КамАЗ-6560

ЗРПК Панцирь-С1 – видео

https://youtube.com/watch?v=ioOhMPgl7jQ

Комплекс был разработан рядом структур оборонно-промышленного комплекса СССР и России во главе с Конструкторским бюро приборостроения. Предназначен для ближнего прикрытия гражданских и военных объектов (в том числе комплексов ПВО большой дальности) от всех современных и перспективных средств воздушного нападения. Также может осуществлять защиту обороняемого объекта от наземных и надводных угроз.

Работы по созданию комплекса были завершены в 1994 году, впервые он был продемонстрирован на МАКС-1995. С того времени комплекс был значительно модернизирован, последняя известная модификация демонстрировалась на МАКС-2007. 16 ноября 2012 года Распоряжением Председателя Правительства РФ Д. А. Медведева ЗРПК «Панцирь-С1» принят на вооружение Российской армии. В 2015 году принят на вооружение новый комплекс «Панцирь-С2» с улучшенными характеристиками. В 2016 году закончена разработка модификации комплекса «Панцирь-СМ» в котором, за счет применения вновь разработанной многофункциональной станции прицеливания, дальность поражения целей увеличена до 40 км.

«Панцирь-С1» представляет собой зенитный ракетно-пушечный комплекс малого радиуса действия, размещаемый на гусеничном шасси, колесном шасси грузовика, прицепа или устанавливаемый стационарно. Управление ведётся двумя или тремя операторами. Противовоздушная оборона осуществляется автоматическими пушками и управляемыми ракетами с радиокомандным наведением с инфракрасным и радиолокационным слежением. Комплекс предназначен для защиты малоразмерных объектов от средств воздушного нападения (как пилотируемых, так и беспилотных). Кроме того комплекс способен вести борьбу с легкобронированными наземными целями, а также живой силой противника.

Особенность комплекса «Панцирь-С1» состоит в совмещении многоканальной системы захвата и сопровождения целей с ракетно-артиллерийским вооружением, создающей непрерывную зону перехвата цели по высоте (минимальная) от 0 м и по дальности (минимальная) от 200 м. Досягаемость по высоте 15 км, по дальности 20 км, даже без внешней поддержки.

Время реакции комплекса 4-6 секунд; 1,5 секунды между пусками ракет как и захватами целей системой. Количество одновременно обстреливаемых целей в ±45° — четыре. В ±90° — две. Максимальная скорость захвата равна 10 целям в минуту.

Наименьшая ЭПР для комплекса 2-3 см². Это позволяет фиксировать малоразмерные разведывательные БПЛА ближнего действия. В 2014 году в рамках учений подтверждена возможность уничтожать комплексом, работающим в движении, цель со скоростью 1000 м/с. Модульный принцип позволяет размещать систему на любом шасси, в том числе на гусеничном.
