Литература
- Краткий автомобильный справочник НИИАТ. — М.: Транспорт, 1967, 1972, 1979, 1982, 1985, 1995.
- Боровский Б., Попов М., Пронштейн М. Справочная книга автомобилиста. — Л.: Лениздат, 1967, 1973.
- Боровский Б. Е., Попов М. Д. Водителю 2 и 1 класса. — Л.: Лениздат, 1971.
- Анохин В. И. Отечественные автомобили. — М.: Машиностроение, 1964, 1968.
- Автомобиль ЗИЛ-130-66 и его модификации. Модель 1966 г. Инструкция по эксплуатации / Московский автомобильный завод им. И. А. Лихачёва — М., 1966.
- Автомобиль ЗИЛ-130 и его модификации. Модель 1968 г. Инструкция по эксплуатации. — М.: Машиностроение, 1968.
- Автомобиль ЗИЛ-130 и его модификации. Модель 1972 г. Инструкция по эксплуатации. — М.: Машиностроение, 1973.
- Автомобили ЗИЛ-130, ЗИЛ-138 и их модификации. Руководство по эксплуатации / Московский автомобильный завод им. И. А. Лихачёва — М.: Машиностроение, 1985.
- Грузовые автомобили ЗИЛ. Руководство по техническому обслуживанию и текущему ремонту. Ч. 1, 2. Автоэкспорт. — М.: Внешторгиздат, 1982.
- Автомобили ЗИЛ-157К, ЗИЛ-130 и ЗИЛ-131. Руководство по войсковому ремонту. — М.: Военное издательство, 1986.
- Детали грузовых двухосных автомобилей ЗИЛ-130. Каталог-справочник. — М. Машиностроение, 1973.
- ЗИЛ-130, 431410, 131. Руководство по техническому обслуживанию и ремонту. — М.: Издательский дом «Третий Рим», 2004.
- Шасси автомобиля ЗИЛ-130 / Под ред. А. М. Кригера. — М.: Машиностроение, 1973.
- Автомобильный двигатель ЗИЛ-130 / Под ред. А. М. Кригера. — М.: Машиностроение, 1973.
- Зубарев А. А. Регулировка автомобиля ЗИЛ-130. — М.: Транспорт, 1964, 1969.
- Зарубин А. Г., Зубарев А. А., Семенков П. Л., Хмелинин Б. Ф. Автомобили ЗИЛ. — М.: Транспорт, 1971.
- Конструктивные изменения автомобилей ЗИЛ. Дополнение к инструкциям. Выпуски 26, 27, 28. — М., 1971.
- Рабинович Л. Ш., Ковалёв А. И., Адаменко С. А. Каталог изделий основного и опытного производства / Под ред. А. С. Мелик-Саркисьянца. — Мытищинский машиностроительный завод, 1984.
- НИИНавтопром. Автомобильный каталог. Ч.1. Автомобили грузовые. — М., 1981.
- Технические средства служб тыла: Справочник. — М.: Воениздат, 1979.
- Руководство по эксплуатации газобаллонных автомобилей, работающих на сжатом природном газе. РД-200-РСФСР-12-0185-83 / Министерство автомобильного транспорта РСФСР.
- Кленников Е. В., Мартиров О. А., Крылов М. Ф. Газобаллонные автомобили: техническая эксплуатация. — М.: Транспорт, 1986.
- Е. Г. Григорьев, Б. Д. Колубаев, В. И. Ерохов. Газобаллонные автомобили. — М.: Машиностроение, 1989.
- ГОСТ 5.979-71 Автомобиль-тягач грузовой ЗИЛ-130 и его модификации. Требования к качеству аттестационной продукции: стандарт / Гос. ком. стандартов Совета Министров СССР. — Офиц. изд. — Введ. с 01.07.71. — М.: Издательство стандартов, 1971.
- Кочнев Е. Автомобили Советской Армии 1946—1991.
- ЗИЛ-130 с «шестёркой» // За рулём. — 1976. — № 11. — С. 17.
- Разинчев Н. Пять за шестерых // За рулём. — 1977. — № 6. — С. 4-5.
- Певцов В. Б. Как создавался ЗИЛ-130.
- Колеватов А. Сто тридцатый // Автомобильный моделизм. — 2002. — № 6. — С. 2-8.
- ЗИЛ-130 — полвека в истории // Грузовик-пресс. — 2006. — № 12.
- Сто тридцатый — самый массовый грузовик эпохи застоя // Автотрак. — 2003. — № 3.
Салон

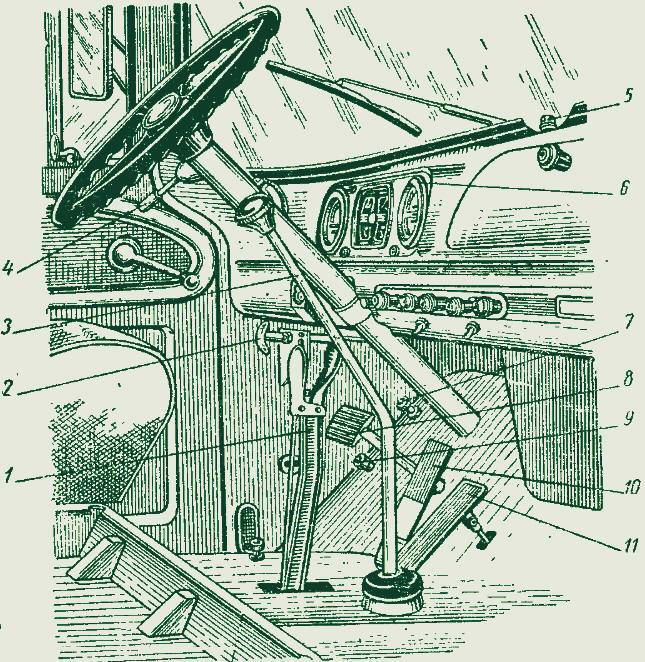

1 – рычаг стояночного тормоза; 2 – ручка управления жалюзи радиатора; 3 – рычаг переключения передач; 4 – переключатель указателей поворота; 5 – форсунка обмыва ветрового стекла; 6 – щиток приборов; 7 – педаль обмыва ветрового стекла; 8 – педаль сцепления; 9 – ножной переключатель света фар; 10 – педаль тормоза; 11 – педаль управления дроссельной заслонкой.
Рулевой механизм ЗИЛа-130 представлял собой винт со специальной гайкой шарообразной формы плюс поршень-рейку. Гидроусилитель был встроенным. Трехместная кабина располагается сразу за двигателем. Сиденье при этом регулируется по длине, по высоте и наклону спинки. Из основных опций в кабине присутствовал отопитель, стеклоочиститель с двумя щетками, устройство для обмыва стекла. Для 60-х годов эргономика кабины на высшем уровне. Приборная панель и функциональные приборы расположены очень удобно в отношении водителя. В крыше кабины конструкторы предусмотрели два вентиляционных люка. Решетка радиатора стала запоминающимся элементом. Кабина выполнялась из цельного метала и рассчитывалась на три посадочных места. Инженерный состав потрудился на славу, ведь автомобиль был комфортабельным и сильно рознился от многих советских грузовых машин. Водители получали улучшенные условия для выполнения своего труда.
Сидеть внутри было намного удобнее, ведь изменения коснулись и ширину – она была увеличена на 1.2 метра, если сравнивать с моделью ЗиЛ-164. В просторной кабине были оптимально расположены приборы и органы управления. К тому же появились мягкие сидения – для водителя и для пассажиров (сдвоенное). Сидение шофера теперь могло регулироваться в горизонтальном и вертикальном направлениях. Еще можно было менять угол наклона спинки кресла и подушки. Именно на ЗиЛ-130 дебютировал гидравлический усилитель рулевого колеса. Благодаря этому повысилась не только простота управления грузовым автомобилем, а и его безопасность – если переднее колесо разрывалось, грузовик было легче удержать на дорожном участке.
Цена подержанного грузовика модели КамАЗ-53229
Универсальное шасси КамАЗ-53229 находилось в производственной программе Камского автомобильного завода двадцать лет. Это была весьма востребованная на отечественном рынке модель, поэтому в настоящее время на электронных досках объявлений в интернете можно найти немало предложений продажи данных грузовиков – самосвалов с задней или трёхсторонней разгрузкой кузова; бетоносмесителей; лесовозов сортиментовозов; топливозаправщиков и так далее. Годы выпуска – от 1990-го до 2007-го. Стоимость, в которую оценивают б/у грузовик – в диапазоне от 500 тысяч рублей до 2,5 миллионов рублей, в зависимости от технического состояния самого автомобиля и вида специальной надстройки на его шасси.
Новое на фоне старого
На этом фоне грузовик ЗИЛ-433180, созданный с минимальными усилиями, можно сказать, из подручных средств, отличается лучшими удельными показателями, например, коэффициентом тары (отношение полной массы к грузоподъемности) и ценой за одну тонну номинальной грузоподъемности. Опыт продаж показывает, что ЗИЛ-433180 пользуется повышенным спросом, другое дело, что объем производства сравнительно невелик. В семейство пока включены две основные версии: бортовой грузовик 433180 и шасси 433182 под комплектацию разнообразными надстройками, например, изотермическими фургонами, мусоровозными кузовами. Разработана версия шасси 494582 под самосвальный кузов.
Сам автомобиль получился внешне довольно привлекательным благодаря удлиненной в процессе компоновки нового двигателя передней маске капота с новой облицовкой радиатора округлой формы. Но мягкий голубой тон внешней окраски кабины контрастирует с убогим интерьером. Попадаешь в другой мрачный мир, с черным дерматином сидений, черным пластиком передней панели, черной обивкой и черной эмалью окраски металлических деталей. Только лампочки и стрелочки панели приборов выделяются на этом «ровном» фоне разноцветной мишурой. К сожалению, показанный на ММАС-2006 рестайлинговый проект «Тапир» с вполне симпатичным вариантом оперения кабины пока остается только прототипом с неясными перспективами серийного производства.
Порадовала работа передней подвески – она сохранила традиционную мягкость и хорошую энергоемкость. В задней подвеске, правда, только в качестве опции, предусмотрен стабилизатор поперечной устойчивости, рассчитанный на осевую нагрузку 10 т. Предусмотрена и заказная блокировка дифференциала. Девятиступенчатая КП с автоматически управляемым демультипликатором оснащена синхронизаторами на всех передачах, кроме первой. Включение демультипликатора осуществляется пневмоприводом с управлением от рычага КП (простым покачиванием рычага в стороны).
| Снаряженная масса, кг | 6200 |
| Полная масса, кг | 14 500 |
| Грузоподъемность, кг | 8000 |
Двигатель: рабочий объем, см3
| ММЗ Д-260.11 Е2, турбодизель I-6, OHV 7120 178 при 2100 мин–1708 при 1400 мин–1206 РР6М10Рli |
| Коробка передач | СААЗ-5423А3, механическая с демультипликатором 9/ 1 |
| Главная передача | 5,29 |
| Шины | Кама И-А185 10.00R20 |
| Вместимость топливного бака, л | 170 |
| Максимальная скорость, км/ч | 95 |
Наиболее благоприятное впечатление произвела работа АБС. На скользкой зимней дороге даже при движении по прямой задняя часть автомобиля постоянно стремилась к заносу, но при торможении в этих же условиях автомобиль четко сохранял направление движения и позволял его корректировку. В различных источниках мы обнаружили разночтение относительно контрольного расхода топлива при скорости 60 км/ч, в одном случае 22 л/100 км, в другом – 20,4 л/100 км, а в третьем – 19 л/100 км. На наших же испытаниях мы получили значение всего в 16,3 л/100 км, что только подтверждает привлекательность дизеля с точки зрения расходов на эксплуатацию. К сожалению, сравнить эти данные с расходами топлива аналогов мы пока не можем из-за отсутствия у нас собственной базы данных по автомобилям такого класса.
Пример ЗИЛ-433180 показывает, что нынешний вектор развития АМО ЗИЛ направлен в сторону улучшения потребительских свойств и качеств продукции, но хочется видеть более уверенное и быстрое движение в этом направлении. Несомненно, в перспективе дизельный двигатель нового технического уровня с использованием электронных систем управления топливоподачей, турбокомпрессором и системой нейтрализации уровня Euro 3 и Euro 4 позволит традиционной линейке грузовых моделей ЗИЛ оставаться в строю еще достаточно долго.
| Масса автомобиля при испытаниях, кг | 14 500 |
Расход топлива, л/100 км, при скорости, км/ч:
| 13,8 14,6 16,3 18,8 22,2 26,4 |
| Максимальная скорость, км/ч | 96,1 |
| Расход топлива в ИГД*, л/100 км (при средней скорости движения, км/ч) | 23,9(39,3) |
Время разгона с места, с:
| 35,2 63,0 |
| Время разгона до 60 км/ч, с | 29,9 |
| Время разгона до 80 км/ч, с | 51,7 |
| Выбег со скорости 50 км/ч, м | 966 |
| Температура, °С | +18 |
| Скорость ветра, м/с | 1…3 |
| Давление, гПа | 978 |
| Относительная влажность, % | 45 |
Испытания проводились на динамометрической дороге ФГУП НИЦИАМТ в соответствии с методикой, изложенной в ГОСТ 20306–90.
Технические характеристики
| Двигатель | ЗИЛ-5081 |
| Количество цилиндров | 8 |
| Расположение цилиндров | V-образное под углом 90о |
| Количество тактов | 4 |
| Диаметр цилиндра | 100 мм |
| Ход поршня | 95 мм |
| Объем двигателя | 5,97 л |
| Степень сжатия | 6,5 |
| Мощность в киловаттах | 110,3 |
| Мощность двигателя в лошадиных силах | 150 |
| Максимальный крутящий момент | 410 Ньютон метров |
| Максимальная скорость | 85 км/ч |
| Максимальная скорость в составе автопоезда | 75 км/ч |
| Тип охлаждения | Жидкостное |
| Тип топлива | Бензин А-76* |
| Расход топлива для автомобиля# | 35 литров на 100 км |
| Расход топлива в составе автопоезда# | 47 литров на 100 км |
*Также подходят и большие октановые числа.
#Представленные числа являются среднестатистическими.
Двигатель
Так как, в первую очередь, машина создавалась с целью покорять бездорожье, силовой агрегат должен был быть достаточно мощным. Карбюраторный ЗИЛ-5081 отлично для этого подошел, учитывая, что специально для данной машины и разрабатывался.
Трансмиссия
| Тип сцепления | 24 |
| Тип коробки переключения передач | 182ЭМ/6СТ-132ЭМ |
| Количество ступеней | |
| Синхронизаторы | |
| Тип раздаточной коробки | |
| Передаточное число раздаточной коробки | |
| Первая ступень | 2,08:1 |
| Вторая ступень | 1:1 |
| Тип главной передачи | Двойная |
| Передаточное число главной передачи | 7,339:1 |
| Привод задних мостов | Последовательный проходной |
Диск сцепления снабжался демпферными пружинами для смягчения перехода ступеней КПП. Главным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний включался автоматически специальным электропневматическим приводом.

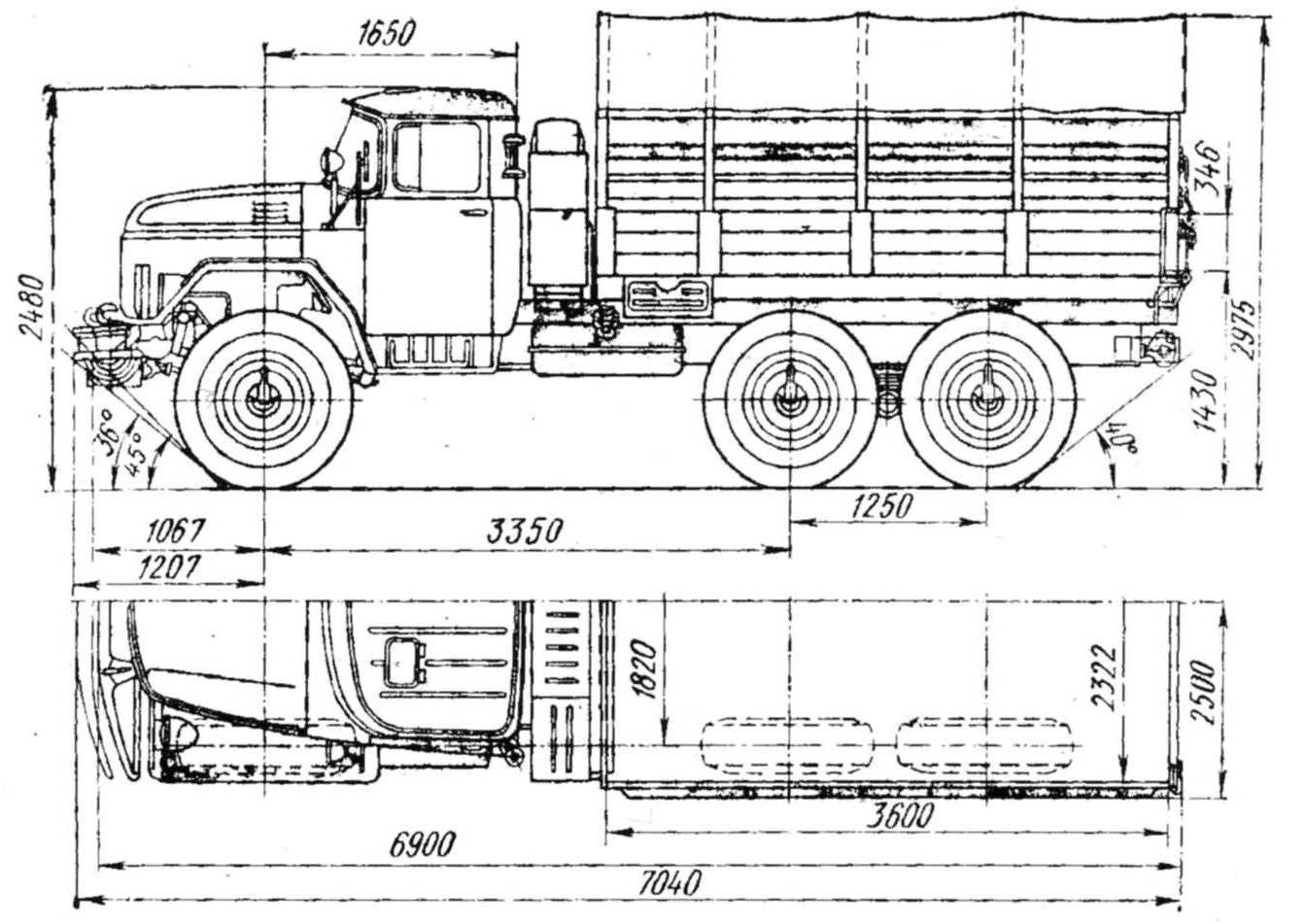

Габариты
| Размеры автомобиля | |
| Длина | 7 040 мм |
| Ширина | 2 500 мм |
| Высота | 2 480 мм |
| Размеры платформы | |
| Длинна | 3 600 мм |
| Ширина | 2 322 мм |
| Высота | 346 мм |
| Высота с учетом тента | 569 мм |
| Погрузочная высота | 1 430 мм |
| Колесная база | 3 350 мм |
| Дорожный просвет | 330 мм |
| Передняя колея | 1 820 мм |
| Колея задних колес обоих мостов | 1 820 мм |
| Колесная база | 6х6 |
| Наружный радиус поворота | 10,2 м |
| Размер шин | 12,00-12 |
| Преодолеваемый брод | 1,4 м |
| Преодолеваемый подъем | 30о |
| Длинна лебедки | 50 м |
| Грузоподъемность | |
| По шоссе | 5 000 кг |
| По грунту | 3 500 кг |
| Вес буксируемого прицепа | 4 000 кг |
| Вес в полном снаряжении | 10 425 кг |
- 4×2
- 4×4
- 6х2
- 6×4
- 6×6
- 8х2
- 8х4
- 8х6
- 8х8
Подвеска
Подвеска спереди зависимая, работающая на двух рессорах со скользящими задними концами. Также использованы амортизаторы. Что касается задней подвески, то здесь балансирная, на двух рессорах с шестью штангами. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.
Электросистема
Значительной особенностью стала проработка герметизация и изоляция. В базовых версиях вся система экранизирована и бесконтактно-транзисторная, что обеспечивает хорошую работу, даже, в самых сложным климатических условиях.
Соответственно, экраны сводили к минимуму наличие помех при зажигании, а герметизация обеспечивала стойкость контактов от замыканий во время преодоления брода. Приборы работали от аккумулятора общей мощностью 12В и специального генератора.
Технические характеристики
Отдельного внимания заслуживают технические характеристики двигателя ЗИЛ 130.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Модель | ЗИЛ 130 |
| Тип силового агрегата | Бензиновый, четырехтактный, карбюраторный |
| Мощность | 148 л.с. при 3000 об/мин (с ограничителем) |
| Количество цилиндров | 8 |
| Как располагаются цилиндры | Под углом в 90 градусов |
| Минимальный диаметр цилиндра и ход поршня | 100 миллиметров диаметр и 95 миллиметров ход поршня |
| Общий объем двигателя | 6 литров |
| Степень сжатия | Порядка 6,5 |
| Минимальная мощность при 3200 оборотах в минуту | 150 лошадиных сил или 110 Квт |
| Крутящий момент при 2000 оборотах | 401 Ньютонов на метр |
| Расход топлива двигателя ЗИЛ 130 | 313 грамм |
| Как работают цилиндры | 1 – 5 – 4 – 2 – 6 – 3 – 7 – 8 |
| Нумерация цилиндров: | Правые 1 – 2 – 3 – 4 |
| Левые 5 – 6 – 7 – 8 | |
| Общий вес двигателя | 640 килограмм |
| Толкатель двигателя ЗИЛ 130 | Изготовлен из качественной стали, имеет небольшую наплавку из чугуна, полностью механический |
| Газопроводы двигателя ЗИЛ 130 | Впускной изготовлен из сплава алюминия, имеет специальную полость для подогрева топливной смеси, располагается между головками блока |
| Выпускной изготавливается из качественного чугуна, располагается по одному с каждой стороны блока | |
| Масляный насос на двигатель ЗИЛ 130 | Имеет несколько секций; шестерня, располагается с правой стороны блока цилиндров, редукционный клапан имеет давление 320 кПа. В нижней секции подается масло в масляный радиатор, перепускной клапан имеет давление 120 кПа. |
| Фильтры очистки на двигатель ЗИЛ 130 | |
| Тонкая очистка | Керамические фильтрующие элементы, оснащен экономайзером и насосом |
| отстойник | Располагается на кронштейне, имеет щелевой тип |
| Радиатор | Имеет три ряда, тип змейковый |
Мотор устанавливается на следующие модели автомобилей: ЗИЛ 130, 131, 375 и 508.
Также хочется отметить, что двигатель ЗИЛ 508 имеет три компрессионных и одно маслосъёмное кольцо. Отдельного внимания заслуживает термостат двигателя ЗИЛ 508. Он имеет твердое наполнение и устанавливается в выпускном патрубке. В основе системы охлаждения двигателя ЗИЛ 131 лежит жидкость, полностью закрытый тип с принудительной циркуляцией.
Если говорить про поршневой палец, то у двигателя ЗИЛ 375 он изготовлен из стали, полностью пустотелый и плавающий. Это относится к некой особенности автомобиля. Маховик на двигатель ЗИЛ 375 изготовлен из качественного чугуна, оснащен стальным венцом для пуска силового агрегата от стартера. Говоря о системе питания двигателя ЗИЛ 375, то в ней присутствует принцип принудительной подачи порции топлива.
История автомобиля
В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.
Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.
ЗИЛ-157
Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.
Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.
За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.
В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.
Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.
Устройство
Колесная база ЗИЛ 341412 в сравнении с предшественником не поменялась (4 на 2), что позволяло использовать автомобиль на грунтовом покрытии в и районах, где дороги полностью отсутствовали. Высокую проходимость удалось достичь благодаря установке колес с автоматической регулировкой давления в шинах.
На более поздних модификациях ЗИЛ 341412 устанавливали усиленную раму, делающую конструкцию устойчивой к повышенным нагрузкам. Изменение позволяло монтировать тяжелые надстройки и перевозить грузы большей массы. Тип подвески при этом не поменялся. Техника оснащалась передней и задней подвеской на полуэллиптических рессорах со скользящими задними концами. Передняя подвеска также получила амортизаторы.
ЗИЛ 341412 комплектовался улучшенной 5-ступенчатой трансмиссией (5 скоростей вперед, 1 скорость назад) с 4 синхронизированными передачами, повышающими маневренность автомобиля. Переключение скоростей выполнялось плавно. В состав трансмиссии входило однодисковое сцепление с механическим приводом и периферийными нажимными пружинами.
Машина использовала 3 тормозные системы, которые не зависели друг от друга. В основной системе применялся 2-контурный пневматический привод, тормозные камеры, снабженные пружинными аккумуляторами и регулятор тормозных усилий. Торможение осуществлялось за счет барабанных механизмов. Запасная тормозная система была совмещена со стояночным тормозом с пружинными аккумуляторами и пневматическим приводом. Для прицепа автопоезда предусматривался отдельный одинарный или 2-проводной привод.
Кабина ЗИЛ 341412 цельнометаллическая и выполнена по схеме с передним расположением капота (располагается за мотором). В салоне довольно просторно. Спального места в кабине не предусмотрено. Внутри располагается диван на 3 места. Водительское кресло можно регулировать по высоте, назад и вперед. Салон имеет отопительную систему и вентиляцию, что позволяет работать в холодное время года и в жару. Рулевой механизм выполнен в виде рейки с зубчатой сошкой. В базовом исполнении устанавливается гидроусилитель руля, облегчающий поворот.
ЗИЛ 341412 используется как шасси для различных надстроек. В качестве кузова может устанавливаться деревянная платформа с откидными боковыми и задним бортами и металлическими поперечными брусьями. Дополнительно предлагаются надставные борта, увеличивающие объем кузова, и тент с каркасом, защищающий от осадков.
Габаритные размеры:
- длина – 6980 мм;
- ширина – 2500 мм;
- высота – 2525 мм;
- колесная база – 3800 мм;
- габаритный радиус поворота – 8900 мм.
Снаряженная масса – 4175 кг. На переднюю ось приходилась нагрузка 2005 кг, на заднюю ось – 2170 кг. Полная масса автомобиля составляла 10400, грузоподъемность – до 6800 кг. Нагрузка на переднюю ось при полной массе – 2510 кг, на заднюю ось – 7890 кг.
До 60 км/час машина разгонялась за 37 секунд, предельная скорость достигала 90 км/час. На скорости 50 км/час тормозной путь составлял 25 м, выбег с 50 км/час – 750 м. Максимальный преодолеваемый подъем – 31 градус.
ЗИЛ 431412 отличался неприхотливостью. Автомобиль мог работать на любом покрытии при температуре от -40 до +40 градусов.
