КамАЗ-43114 — гражданская версия военного транспорта

КамАЗ-6540: крупнотоннажный четырехосный самосвал

Отечественная экономика всегда испытывала потребность в мощном самосвале для перевозки строительных, бытовых и промышленных грузов. С момента запуска Камского автозавода не прекращались попытки создать грузовик, который бы отвечал всем современным требованиям.

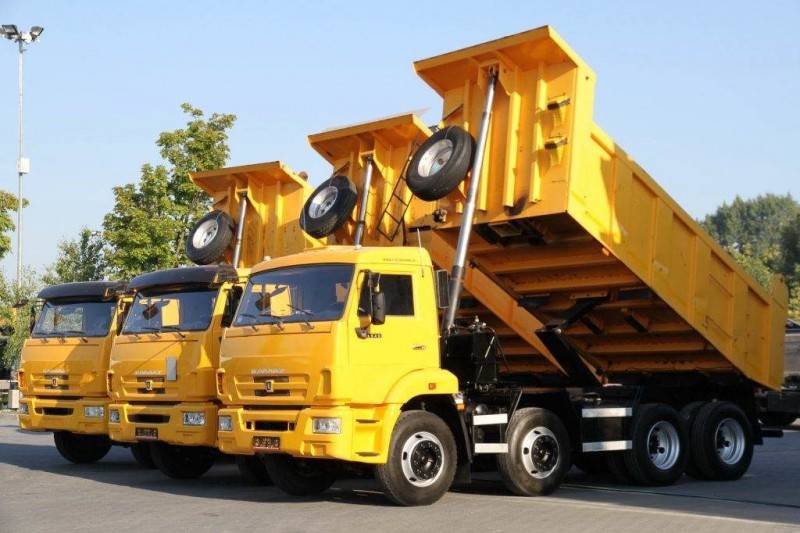

КамАЗ-6540

Разработка КамАЗ-6540 началась еще в середине 90-х годов прошлого столетия, а первые серийные самосвалы появились в продаже в 2001 году. Следует отметить, что на шасси 6540 устанавливаются не только самосвальные, но и бортовые кузова, на нем монтируются автокраны, автобетоносмесители, оно используется для создания пожарных автомобилей.

КамАЗ-6540 – это рамный четырехосный грузовик с передним расположением двигателя и цельнометаллической, откидываемой кабиной. Автомобиль отличается двускатной ошиновкой, с колесной формулой восемь на четыре.

В первые годы машина комплектовалась стандартной Камазовской кабиной, которая претерпела ряд изменений после появления рестайлинговой версии этой модели в 2010 году. Салон автомобиля комплектуется тремя сидениями, водительское и пассажирские кресла регулируется по удалению от приборной панели и наклону спинки. Сидения снабжены подрессоренной подвеской, которая сглаживает вибрацию, при езде по пересеченной местности и неровным дорогам.

Расконсервация и первый запуск двигателя грузового автомобиля

Новый автомобиль обязательно должен пройти процедуру расконсервации. Для этого следует провести с автомобилем следующие манипуляции:

  1. Снять все пломбы, которые находятся на автомобиле. Они будут на дверях, форточках, ручках, вентиляционных люках и тому подобных деталях, которые имеют свойство открываться;
  2. Все металлические детали автомобиля в обязательном порядке нужно очистить от консервационной смазки. Для смывки нужно использовать специальную жидкость. Удалять консервационную смазку с помощью бензина не рекомендуется;
  3. Удаляется защитная плёнка, которой оклеена приборная панель, стеклянные элементы и все прочие поверхности, которые легко подвержены повреждениям;
  4. В аккумулятор заливается электролит, после чего аккумулятор заряжается до максимума.

Перед первым запуском двигателя нужно провести ряд следующих манипуляций:

  1. Проверить и подготовить все электрические цепи автомобиля к работе;
  2. Проверить все системы двигателя автомобиля на предмет отсутствия утечек топлива и различных технических жидкостей. В случае с техническими жидкостями, необходимо убедиться в их наличии и соответствии положенному уровню;
  3. Проверить крепления колёс, убедиться в соответствии их давления нормативам;
  4. Проверить состояние и работоспособность рулевой и тормозной систем.

В случае, если проверка состояния основных узлов автомобиля обнаружит серьёзные неисправности, которые нельзя устранить своими силами в короткие сроки (например, долить технические жидкости, затянуть крепления или накачать покрышки), следует отказаться от запуска двигателя и вызвать представителя гарантийного центра для осмотра и устранения неполадок. Неисправный автомобиль эксплуатировать строго запрещено.

Руководство по обслуживанию автомобиля включает в себя рекомендации по своевременной замене фильтров и технических жидкостей автомобиля, постоянному предрейсовому визуальному осмотру и так далее. Движение на автомобиле КамАЗ-53501 можно начинать только тогда, когда давление воздуха в тормозной системе достигнет своей рабочей величины. Запрещается отключать аккумулятор автомобиля при работающем двигателе, а также включать раздаточную коробку при вращении вала двигателя. В случае сигнализации датчиков на панели, указывающих на неисправности в какой-либо системе автомобиля, требуется немедленно прекратить движение и выяснить причину.

Автомобиль КамАЗ-53501 является современным, мощным и надёжным примером того, каким должен быть армейский грузовик повышенной проходимости. Множество модификаций позволяют использовать его не только для транспортировки личного состава. Бронированные версии могут успешно участвовать и в боевых операциях.

Технические характеристики

Габариты грузоподъемность и расход топлива

Основные параметры сельхозника КамАЗ 55102 подогнаны под его основное предназначение – перевозка сыпучих сельскохозяйственных грузов и их выгрузка в указанном месте. Длина базовой модели составляет 7570 миллиметров, ширина 2500 мм, высота с опущенным кузовом и кабиной – 2830 миллиметров

При перевозке сыпучих грузов важное значение имеет объем кузова, в базовой комплектации он равен 7,9 м3, при оборудовании дополнительными надставными бортами полезное пространство может увеличиваться до 15,8 кубометров

КамАЗ 55102 характеризуется достаточно низким расходом топлива – около 25 литров на 100 километров при движении без груза, загруженный автомобиль потребляет до 31 литра, при эксплуатации в нормальных условиях. Расход топлива в большой мере зависит от скорости движения грузовика, и может увеличиваться до 40 л/100 км при движении со скоростью 80 км/час. На этом автомобиле установлен топливный бак, вмещающий 210 литров дизтоплива.

Двигатель

Автомобиль оснащен дизельным четырехтактным двигателем отечественного производства, серии КамАЗ 740.13. Мотор характеризуется V-образным расположением цилиндров (всего их восемь), наличием турбонаддува и электрофакельного механизма подогрева воздуха, позволяющего осуществлять быстрый запуск, даже при экстремально низких температурах. Номинальная мощность двигателя составляет 240 л.с, при рабочем объеме 10,85 литров. По экологическим стандартам эта силовая установка соответствует нормам Евро 2.

КамАЗ 740.13

Двигатель КамАЗ 55102 оборудован двухступенчатым воздушным фильтром, который осуществляет как первичную, так и тонкую очистку воздуха. Важным преимуществом этого фильтра является то, что он изготовлен из картона, а значит, его замена не отнимает лишних средств.

Следует также упомянуть, что на автомобили, в первые годы их выпуска, устанавливалась более старая силовая установка, номинальной мощностью 225 лошадиных сил.

Трансмиссия и тормоза

На КамАЗ 55102 устанавливалась распространенная механическая десятиступенчатая коробка передач, состоящая из основной пятиступенчатой КПП и переднего двухступенчатого делителя. За счет этого автомобиль получил 10 скоростей вперед и 2 задних передачи. Наличие делителя повышает управляемость автомобиля, увеличивает его ресурс и комфортность вождения.

Самосвал КамАЗ 55102 оборудован двухдисковым сухим сцеплением с гидравлическим пневмоусилителем и периферийными пружинами.

Система тормозов не слишком отличается от остальных КамАЗовских моделей. Грузовик оснащен барабанными тормозами и двухконтурным пневматическим приводом, который отвечает за работу вспомогательной тормозной системы, кроме того здесь имеется достаточно надежный стояночный тормоз с энергоаккумуляторами на задних колесах.

Более подробно с техническими характеристиками и описанием самосвала КамАЗ 55102 можно здесь:

ОСНОВНЫЕ ДАННЫЕ
Масса перевозимого груза, т7
Масса снаряженного автомобиля, т8,48
Полная масса автомобиля, т15,63
Распределение нагрузки снаряженного автомобиля, кН
на передний мост35
на заднюю тележку49.8
Распределение нагрузки автомобиля полной массы, кН
на передний мост45
на заднюю тележку111,3
Допустимая масса буксируемого прицепа, т11,5
Допустимая масса автопоезда, т27,13
Габаритные размеры, мм
длина7570
ширина (по зеркалам/по корпусу)2900/2500
высота (с опущенной платформой/с поднятой в сторону платформой/с поднятой назад платформой)2900/4000/5920
база3190 + 1320
колея передних колес2026
колея задних колес1856
дорожный просвет280
внутренняя длина платформы5335
внутренняя ширина платформы2320
высота бортов635+620
высота платформы над землей1370
ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ
Контрольный расход топлива автомобиля, л/100 км23
Контрольный расход топлива автопоезда, л/100 км32,5
Запас хода автомобиля по контрольному расходу топлива, км740
Запас хода автопоезда по контрольному расходу топлива, км525
Время разгона автомобиля с полной нагрузкой с 0 до 60 км/ч, сек35
Время разгона автопоезда с полной нагрузкой с 0 до 60 км/ч, сек75
Наибольший угол подъема, преодолеваемый автомобилем при полной массе, %35
Наибольший угол подъема, преодолеваемый автопоездом при полной массе, %18
Тормозной путь автомобиля с полной нагрузкой при движении со скоростью 40 км/ч, м17,2
Тормозной путь автопоезда с полной нагрузкой при движении со скоростью 40 км/ч, м18,4
Угол в сторону наклона платформы, град50
Время подъема платформы с грузом, сек.18
Наименьший радиус поворота по оси переднего внешнего следа, м8,5
Номинальная вместимость топливного бака, л170

Технические характеристики

Несмотря на то, что модификации КамАЗ 43114 создаются на единой платформе с колесной базой в 3340 мм, габариты различных версий могут отличаться. В бортовом исполнении модель имеет следующие размеры:

  • длина – 7730 мм;
  • высота – 3375 мм;
  • ширина – 2670 мм;
  • длина грузовой платформы – 4892 мм;
  • ширина грузовой платформы – 2470 мм;
  • высота откидных бортов – 730 мм;
  • внешний радиус поворота – 11300 мм;
  • погрузочная высота – 1535 мм;
  • дорожный просвет – 360 мм.

Шасси имеют длину на 100 мм меньше.

Грузоподъемность бортового варианта составляет 7450 кг, шасси – 7600 кг. Снаряженная масса для данных исполнений равняется 9400 кг и 7670 кг. Полный вес составляет 15420 кг. На асфальтовой дороге грузовик способен тянуть прицеп массой 12000 кг, на бездорожье – в 7500 кг. В составе автопоезда масса машины может достигать 27500 кг.

Предельная скорость техники равняется 90 км/час. Автомобиль способен преодолевать угол в 31% и брод глубиной в 1500 мм.

Двигатель

КамАЗ 43114 комплектуется исключительно дизельным двигателем КамАЗ-740.31-240, соответствующим требованиям «Евро-2». Данная верхнеклапанная силовая установка имеет 8 цилиндров с V-образным расположением, жидкостное охлаждение, турбонаддув и промежуточное охлаждение наддувочного воздуха.

Расход Топлива

Показатель расхода горючего для модели КамАЗ 43114:

  • в летнее время – 33,2 л/100 км;
  • в зимнее время – 37,3 л/100 км;
  • без полной нагрузки – 30,5 л.

Автомобиль оснащается двумя топливными баками (210 и 210 л или 125 и 170 л), обеспечивающих длительное время работы без дозаправки. Данное решение позволяет нарастить запас хода до 930 км.

Трансмиссия, ходовая часть

Дизель этот работает в связке с десяти-ступенчатой КамАЗовской коробкой передач 152-й либо 154-й модели, с системами блокировки межосевого дифференциала и пневмоуправляемыми раздаточными механизмами. Двухступенчатая раздаточная коробка оснащена межосевым дифференциалом, блокируемым. Привод передних колёс является постоянным, неотключаемым. Привод задних мостов – последовательным, проходным.

Грузовики КамАЗ-43114 комплектуются фрикционным, сухим, двухдисковым сцеплением типа КамАЗ-6522; оснащённым  гидравлическим приводом с пневмоусилителем.

На КамАЗах-43114 используются тормоза с пневматическим приводом, при этом диаметр каждого тормозного барабана составляет 400 мм, ширина тормозных накладок – 140 мм, а суммарная площадь тормозных накладок – 6300 см2.

Буровая установка на базе КамАЗ-43114

Колёса установлены с размером обода – 12,2-20,9 (310-533); размером шин –  425/85 R21 (1260х425х533P). Шины пневматические, с регулированием показателей внутреннего давления. КамАЗ-43114 способен преодолевать броды в полтора метра глубиной.

Электрическая схема грузовика КамАЗ-43114 включает в себя, в первую очередь, 2 аккумулятора по 12 Вольт / 190Ампер-часов каждый, а также 28-ми Вольтовый генератор 2000 Ватт. Показатель напряжения внутренней электросети составляет 24 Вольта.

Максимальная скорость автомобиля, установленная производителем, составляет 90 километров в час. Угол преодолеваемого подъёма составляет не менее 31 градуса. Радиус поворота (внешний габаритный) установлен в пределах 11,3 метра. В случае необходимости, автомашина может быть укомплектована лебёдкой с коробкой отбора мощности, а также коробкой отбора мощности для привода агрегатов спецнадстроек.

Тормозная система

Бортовой КамАЗ-43114, как и универсальный, имеет пневматическую тормозную систему. Производитель установил на грузовик тормозные барабаны размером 400 мм

Особое внимание уделено защите от движения автомобиля с недостаточным давлением воздуха в тормозной системе. Данная защита предотвращает риск возникновения ДТП при разгерметизации системы

История автомобиля

Данная модель должна была получить десятиступенчатую коробку переключения передач, но в те года предприятие, которое производило больше 100 000 грузовиков в год, не позволяло начать их создание. Разрабатывать грузовик закончили в завершении 1980-х годов, но известная перестройка вместе с последующим развалом страны не дали возможности, на тот момент, заводу выпускать его как серийный автомобиль.

Дебютная промышленная партия поступила только в 1995 году. К этому году в конструкционные решения данной модели внесли небольшие перемены. Например, автомобиль уже обладал новеньким двигателем, мощность какого выдавала порядка 240 лошадиных сил. Не забыли про установку системы турбонаддува.

Множество узлов и элементов двухосной машины были схожи с новеньким военным автомобилем КамАЗ 43114, который имел базу колес 6х6. В КамАЗе была цельнометаллическая бортовая платформа с откидывающимися бортами.

Если брать во внимание разные модификации, то платформа может иметь наличие трубчатого каркаса, брезентового тента и скамеек. Грузовая платформа имеет такие габариты – 4 800 на 2 320 миллиметров

Интересно то, что на платформе двухосной модели 4326 разработали специальную бронемашину БПМ-97 «Выстрел». Немного спустя на предприятии смогли наладить производство комплектаций, где была укороченная версия (до 3 670 мм база колес).

Был также и специальный заказ Федеральной службы безопасности, по какому рабочие собрали пару экземпляров 4326 двойного назначения в специализированной модификации. Когда были суровые условия эксплуатации, за пару месяцев машины наездили больше 10 000 км.

БПМ-97 «Выстрел»

Шоферы вместе с техническим персоналом Северо-Кавказского пограничного управления, в каком были как раз тест-драйвы КамАЗа, говорили о высоких эксплуатационных качествах грузовых машин.

Проверочные машины выделялись легким управлением, отличной маневренностью, мощным силовым агрегатом, какой позволяет без усилий заезжать на затяжные подъемы, уверенным поведением при экстремальных дорожных ситуациях, плавным ходом.

Подводим итоги

Несмотря на то, что уже прошло очень много лет с момента выпуска дебютной модели КамАЗ-4310, его до сих пор можно встретить. Особенно, при Советском Союзе лучшего автомобиля грузового типа не было. Модель по сегодняшний день применяют в различных отраслях, в том числе, для военных целей.

Понятно, что комфортабельность в салоне еще на довольно низком уровне, но машину создавали не для езды по городу, а чтобы преодолевать бездорожье, глубокие броды. Поэтому от него ожидают надежность, функциональность и мощность – а все это КАМАЗ может дать.

Некоторые модели идут с дистанционным регулированием давления воздуха в шинах, со спальным местом, что существенно облегчает работу водителя. Большой дорожный просвет вместе с системой полного привода и сильным силовым агрегатом позволяют уверенно проезжать там, где другие грузовики просто не смогут проехать.

Модель С4310 многие запомнят во всем мире, благодаря успешным выступлениям на мировых гонках по бездорожью. По сегодняшний день машина служит верой и правдой для многих водителей по многим странам мира.

Подводим итоги

В конце, подводя итоги двухосному внедорожному грузовому автомобилю КамАЗ-4326, остаются приятные впечатления. Так как машина обладает превосходными техническими и ходовыми характеристиками, что позволяет даже превосходить автомобили зарубежного производства. Подобные КамАЗы даже участвуют в ралли и занимают отнюдь не последние места, что очень приятно.

Хотя, стоит признать, что до европейских аналогов отечественному камскому автомобилю еще далеко. Сюда можно отнести кабину – как внешне, так и внутри сразу замечаешь, что она давно устарела и нуждается в модернизации и повышении комфортабельности. Есть и большой расход топлива.

Однако все понимают, что на подобное просто необходимо большое количество средств, которых во время кризиса просто нет. Но грузовик нашел себя для нужд армии, где комфортабельность и уют — совсем не самые важные критерии. Там важна надежность, мощность, преодоление бездорожья, а тут модель 4326 чувствует себя, как рыба в воде.

Причем, в некотором смысле даже буквально – так, автомобиль может проехать брод глубиной до 1.5 метра. Здесь, на бездорожье, российские машины показывают себя во всей красе. Хотя, очень хочется, чтобы в автомобильной компании задумались об модернизации и улучшении уровня комфорта.
