Ми-1: первый советский серийный вертолет

Вертолет Ми-2

«Ми-2» – советский вертолет многоцелевого предназначения, который широко используется для выполнения различных гражданских и военных заданий.

Вертолет «Ми-2» был разработан ОКБ М. Л. Миля в начале 60-х годов.

Уже в 1965 году серийное производство наладили в Польше (между СССР и Польшей был заключен договор о передачи лицензии на постройку новых вертолетов и двигателей). «Ми-2» представляет собою усовершенствованную двухмоторную версию вертолета «Ми-1».

В этом вертолете впервые были использованы газотурбинные двигатели (для легких вертолетов в СССР такие двигатели раньше не применялись). Таким образом, была создана довольно экономичная машина с высокими летно-техническими характеристиками.

В 1967 году состоялась международная премьера «Ми-2» в Ле-Бурже. Стоит отметить, что на этой выставке вертолет представлял не Советский Союз, а Польша.

Вертолет изготовлен по одновинтовой схеме с рулевым винтом. Двигатели располагаются спереди перед главным редуктором. Фюзеляж вертолета «Ми-2» — цельнометаллический, и имеет три части: носовую (тут расположена кабина экипажа), центральную (где находится пассажирский салон) и хвостовую (оснащена управляемым стабилизатором). В кабине, чаще всего, летчик сидит на сиденье, расположенном слева.

К летному оборудованию в самолете «Ми-2» можно отнести радиокомпас, гирокомпас, радиовысометр и радиостанции. В военном варианте вертолета есть еще радиолокационный приемник.

Топливный бак находится под полом кабины. Также, в вертолете предусмотрены запасные баки, которые расположены по бокам фюзеляжа. В основной бак помещается 600 литров топлива. А в дополнительные – по 238 литров.

-пушкой НС-23, 2 пулемётами и 4 самонаводящимися ЗУР «Стрела-2М».

Вертолеты «Ми-2» успешно прошли испытания различными военными конфликтами. «Ми-2» применялся в Арабо-Израильской войне в 1973 году, в Афганистане, в конфликте Перу с Эквадором, против пиратов в Индонезии.

Также, «Ми-2» использовались во время ликвидации на Чернобыльской АЭС в 1986 году. Долгое время эти вертолеты были основой легкой авиации в Вооруженных Силах СССР и России.

После распада СССР, вертолеты «Ми-2» начали переходить в собственность частных лиц.

Боевые характеристики«Ми-2»
Максимальная взлетная масса3700 кг
Максимальная скорость210 км/ч
Боевой радиус действий440 км
Скороподъемность270 м/мин
Нагрузка в кабине1 т
Длина кабины2,27 м
Ширина кабины1,45 м

Сейчас вертолет «Ми-2», помимо военного назначения, может использоваться в сельскохозяйственных целях, для грузопассажирских перевозок и для поисково-спасательных работ.

Существует ряд модификаций вертолета «Ми-2»:— Ми-2А (сконструирован по одновинтовой схеме; используются два турбовальных двигателя АИ-450, оснащен современным радиоуправлением; улучшена топливная система),— Ми-2П (пассажирский вариант вертолета),— Ми-2Т (предназначен для перевозки грузов),— Ми-2Р (предназначен для ведения тактической разведки; есть возможность осуществлять фотосъемку нужной территории),— Ми-2УРП (предназначен для огневой поддержки войск; оснащен пушкой, двумя пулеметами и четырьмя ПТУР «Малютка»),— Ми-2С (санитарная модель вертолета; может перевозить сразу четырех больных),— Ми-2РХР (предназначен для химразведки; способен взять пробы в воздухе),

— Ми-2МСБ2 (украинский вариант вертолета; установлен двигатель АИ-450М1).

Вертолеты Ми-2 находятся на вооружении украинской армии. Сегодня количество вертолетов «Ми-2» в разных странах точно неизвестно, ведь многие из них находятся в частном владении. Этот вертолет остается одним из самых распространенных, эффективных и экономичных моделей в мире.

Параметры технического плана

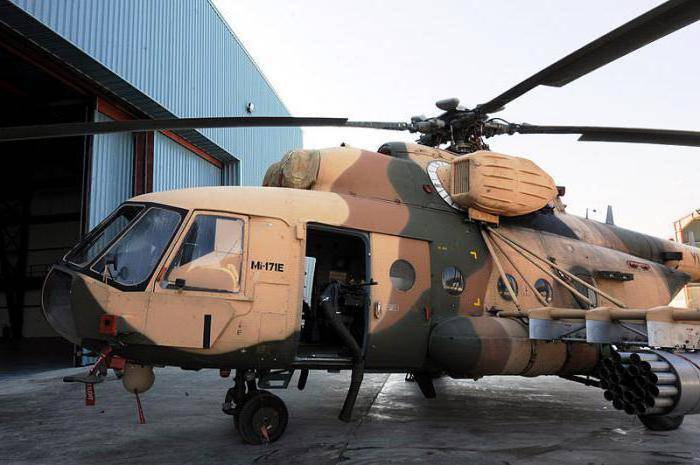

Ми-171 относится к летательным винтокрылым аппаратам среднего класса. Он рассчитан на многоцелевое использование, совмещает в себе практичность, хорошую эргономику и функциональность. Ниже представлены основные технические характеристики этого вертолета:

  • Максимальный снаряженный вес – 13 тонн.
  • Масса с грузом на внешней подвеске – 13,5 т.
  • Возможности грузового отсека по вместимости – 4 тонны.
  • Грузоподъемность подвески – 5 т.
  • Салон по длине – 6,3 метра.
  • Ширина кабины составляет 2340 миллиметров.
  • Высота машины – 1800 мм.
  • Полезный объем салона – 23 кубических метра.
  • Пассажировместимость – до 26 человек.
  • Состав экипажа – 1-3 пилота.
  • Диапазон климатических условий по температуре – от -50 до +50 °С.
  • Крейсерская скорость – 230 километров в час.
  • Полетный запас – 650-800 километров в автономном режиме.

Кроме того, авиационное оборудование вертолета Ми-171 включает в себя парный двигатель типа ГТД ТВЗ-117 (ВК-2500), который имеет мощность порядка 2 тысяч лошадиных сил. При этом рабочий потолок аппарата по высоте составляет 5 километров.

Перспективы

Программа разработки многоцелевого легкого вертолета Ми-54 является одной из наиболее приоритетных в наше время. Ми-54 способен перевозить 13 пассажиров и груз, общей массой до 1500 кг в грузовом отсеке и 1800 кг снаружи фюзеляжа. Вертолет может выполнять не только пассажирские и грузовые перелеты, но и использоваться в качестве корпоративного варианта для выполнения спасательных и медико-санитарных операций, патрулирования прибережных зон, VIP-перевозок и т.д.

На базе Ми-54 планируется создание нескольких военных модификаций с вооружением на борту. Выгода от развития проекта прежде всего заключается в экономичности топливной системы и неплохих показателях маневренности и управляемости во время полета. Вертолет идеально подходит для эксплуатации во всех регионах России из-за широкого диапазона допустимых температур воздуха, а это в свою очередь должно привлечь не только оборонную промышленость, но и отечественные авиакомпании. Много деталей, которые нынче используются в конструкции Ми-54, изготовляется за пределами страны.

Вертолет включили в программу развития гражданской авиатехники, однако на данный момент финансирование проекта заморожено. ОКБ Миля старается вести разработку за собственный счет, при этом не теряя надежды получить государственные инвестиции.

В 2011 году на Петербургском ОАО «Климов» началась разработка перспективного двигателя пятого поколения ВК-800, которым планируется оснастить вертолеты «Ансат» и Ми-54. Об этом на пресс-конференции сообщил генеральный директор данного объединения Ватагин Александр.

«Мы в большей мере надеемся направить свои двигатели на модернизацию Ми-54, но также огромные надежды возлагаем на «Ансат», − сказал господин Ватагин, разъяснив, что финансирование проекта в полной мере еще не осуществлено и ожидается одобрение со стороны заказчиков. «Чтобы начать полноценное инвестирование, нам необходимо видеть покупателя», − добавил гендиректор ОАО «Климов».

В 2011 году были изготовлены три тестовых образца ВК-800, один из которых начал первый этап опытных испытаний. Первый полет на новом двигателе был совершен в 2012 году.

ВК-800 – это турбовальный двигатель пятого поколения, вырабатывающий мощность в пределах 500−800 л.с., разработан для вертолетов с малой и средней грузоподъемностью в одно- и двухдвигательных модификациях. В перспективе выпуск модернизированного двигателя ВК-800С, который можно будет применять на многоцелевых самолетах грузоподъемностью 1-1,5 тонны.

ОАО «Климов» является дочерней компанией ОАО «Оборонпром». Поэтому шансы на то, что новые двигателя все-таки будут установлены на Ми-54, велики. В компетенцию данного предприятия входят разработка, серийное производство и сервисное обслуживание вертолетных двигателей, а также реактивных истребительских двигателей.


Модификации

Ниже представлены модели вертолета системы Ми-171.

  1. 8-АМТШ – военно-транспортное средство. Аппарат рассчитан на транспортировку десантного состава в количестве 16 человек. Кроме того, машина может перевозить до 12 раненых бойцов на носилках, а также 2-3 человека медицинского персонала. Грузоподъемность аппарата составляет 4000 кг в грузовом отсеке и столько же – на внешней подвеске. Основное предназначение: поисковые, военные, спасательные операции и тушение пожаров.
  2. Ми-8 АМТШ-В – образец, созданный для военно-транспортной эксплуатации, имеет усовершенствованную вспомогательную установку и обновленную авионику.
  3. 8 АМТШ-ВА. Эта модификация ориентирована на работу в регионах Крайнего Севера и прочих областей с суровым климатом.
  4. Ми-171А1. Данный экземпляр представляет собой модернизированную версию серии 8АМТ. Она обладает топливной системой без расходного резервуара, а также наличием огнеупорных стальных капотов и специальными бустерами с двумя камерами, имеющими повышенную защиту от возгорания.
  5. Вариация 171 А2 обладает более современным силовым агрегатом, лучшими тактико-техническими характеристиками, уменьшенной стоимостью обслуживания, большей дальностью полета без дозаправки.

Конструкция Вертолёта Ми-1.

Фюзеляж Ми-1

Фюзеляж имеет ферменную конструкцию с обшивкой из алюминиевого сплава и хвостовой балкой полумонококовой конструкции с отклонённой вверх концевой балкой и управляемым стабилизатором. В кабине размещаются лётчик на переднем сиденье и два пассажира на заднем, в учебно-тренировочном варианте с двойным управлением — курсант на переднем сиденье и инструктор за ним.

Шасси

Шасси у Ми-1 трёхопорное, неубирающееся, главные опоры имеют ферменную конструкцию, передняя опора — самоориентирующаяся. На конце хвостовой балки имеется предохранительная опора. Колея шасси 3,29 м, база — 3,2 м. На Ми-1 были только стояночные тормоза, которые включались рычажком под приборной доской. Пилоты старались не рулить на Ми-1 «своим ходом», особенно по неровному грунту — вертолёт очень легко входил в колебания «земной резонанс» и моментально рассыпался от этого. Тем же недостатком отличался другой отечественный вертолёт — Ка-15.

Несущая система

Несущий винт — трёхлопастный, с шарнирным креплением лопастей и фрикционными демпферами. Лопасти имеют смешанную конструкцию с трубчатым лонжероном, изготовленным из стали, деревянными нервюрами и стрингерами и обшивкой, изготовленной из фанеры и полотна. Лопасти трапециевидной формы в плане и профиле NACA 230 с переменной относительной толщиной. Последние модификации Ми-1 оборудовались прямоугольными, цельнометаллическими лопастями, с прессованным лонжероном, изготовленным из алюминиевого сплава с прикреплёнными к нему секциями с алюминиевым, сотовым заполнителем. Рулевой винт — трёхлопастный, диаметром 2,5 м толкающий, с деревянными лопастями трапециевидной формы.

Силовая установка

Силовая установка включает в себя один звездообразный семицилиндровый поршневой двигатель АИ-26В конструкции А. Г. Ивченко мощностью 423 кВт. Он установлен в горизонтальном положении и снабжён угловым редуктором а также вентилятором для принудительного охлаждения. Двигатель запускался сжатым воздухом, запас которого был невелик. Чтобы не попасть в сложную ситуацию, когда воздух кончился, а двигатель не удается запустить где-нибудь посреди тайги, пилоты возили с собой запасной баллончик со сжатым воздухом.

Топливная система

Топливная система Ми-1 включает в себя топливный бак ёмкостью 240 литров, так же предусматривается установка дополнительного подвесного топливного бака ёмкостью 160 литров.

Трансмиссия

Состоит из главного редуктора с муфтой сцепления, промежуточного редуктора и редуктора рулевого винта, валов и тормоза несущего винта. Скорость вращения вала несущего винта 232 об/мин, рулевого винта — 2050 об/мин.

Система управления

Система управления механическая, имеет жёсткую проводку для управления общим шагом и тросовую — для циклического управления шагом лопастей несущего винта, а также общим шагом хвостового винта; управление стабилизатором от ручки «шаг-газ» имеет жёсткую проводку. Система управления включает в себя разгрузочные пружинные механизмы.

Оборудование

Специальное оборудование позволяет пилотировать вертолёт в любое время суток, даже в сложных метеорологических условиях. Лопасти несущего и рулевого винтов, а также лобовое стекло кабины пилота оснащены противообледенительными спиртовыми системами.

Ми-28Н. «Ночной охотник»

Вертолет имеет особую систему защиты пилотов и может «видеть» врага на расстоянии 35 километров даже в темноте. Летчики-испытатели называют его «вертолет-боец», а в народе его уже окрестили «летающим танком». Впрочем, классическим остается вариант «Ночной охотник». Машина оснащена особой системой живучести, которая максимально защищает экипаж. Полностью бронированная кабина выдержит даже прямое попадание 12,7-мм пуль.

За счет большого количества вооружения и отличных летных характеристик данный аппарат используют в 50 странах мира для вооружения. Серийное производство было начато в 1969 году. В 1977 году был создан вертолет для высадки десанта, он же стал самым грузоподъемным вертолетом мира в своем классе, это был Ми-26.

На Западе за высокую огневую мощь вертолет Ми-28Н получил прозвище «Разрушитель» – 16 управляемых ракет «Атака», 80 неуправляемых реактивных снарядов, 30-мм подвижная пушка, стреляющая почти килограммовым боеприпасом. Но уникальным вертолет сделала электроника, неслучайно Ми-28Н называют «летающим компьютером». Фото: пресс-служба холдинга «Вертолеты России»/russianhelicopters.aero

Планировка и создание

Вертолет Ми-171 производит авиационный комбинат, находящийся в Улан-Удэ. Модификация выпущена на основе универсальной модели под индексом 17. Летательный аппарат обладает современными тактико-техническими характеристиками в своем классе, а также повышенной автономностью и безопасностью.

Конструкторы учли не только современные веяния в авиационном строительстве, но и взяли все лучшее от предшествующих разработок. Такое решение дало возможность получить оптимизированную в техническом плане машину с электронной начинкой и отличными эргономическими свойствами. Реализовать задумку в полной мере позволило тесное сотрудничество инженеров и операторов техники, а также внедрение электронных и цифровых узлов.

Эксплуатация

Под конец 1948 г. в г. Серпухов была сформирована учебная эскадрилья ВВС, которая занималась освоением Ми-1 и подготовкой летчиков. До 1951 г. подготовка летного состава проводилась на вертолетах Г-3, а с 1951 г. ее пополнили несколько единиц Ми-1, который на продолжительное время стал основным учебным вертолетом в СССР.

Зимой 1954 г. Ми-1 начали использовать в гражданской авиации. Через пару лет он поступил на эксплуатацию в «Аэрофлот». Можно сказать, Ми-1 и Ми-4 начали эксплуатировать в одно время, поскольку они дополняли друг друга в возможностях.

На Ми-1 установили двигатели АИ-26 мощностью 580 л.с., которые могли поднять в воздух до 2,5 тонн веса. Плюс таких двигателей был в быстром переходе с малых оборотов на большие, что уменьшало вероятность возникновения аварийных случаев.

Однако вертолет был неустойчив к сильным порывам бокового ветра, особенно во время посадки. Иногда наблюдался флаттер несущего винта. Зажигание двигателей осуществлялось путем сильного сжатия воздуха, поэтому во время запуска его в местности с разреженным воздухом (в горах) нередко возникали проблемы.

Ми-1 использовался в военной и гражданской авиации не только СССР, но и в других странах мира.

Хорошие летно-технические характеристики этой модели подтверждены рядом рекордов. В частности за 1957-1968 годы, на Ми-1 установили двадцать семь мировых рекордов. Самые значимые:

  • рекорды скорости – 141, 196 и 210 км/ч на дистанции 1000, 500 и 100 м соответственно;
  • дальности полета – 1654 км;
  • рекорд высоты – 6700 м;
  • одиннадцать женских рекордов.

Исходя из данных статистики авторитетного журнала о военной авиации «Флайт Интернешнл», в 1995 г. на вооружении в разных странах мира находились около 150 вертолетов Ми-1.

Армейская модификация Ми-1В активно использовалась в Китае для борьбы против сил чанхайшистов, а также в других полицейских операциях. Также применялся египтянами и сирийцами в борьбе против израильской армии. В Ираке участвовал в операциях по ликвидации курдских протестов.

В Советском Союзе Ми-1 задействовался для перевозок почты в труднодоступные регионы, использовался в ГАИ и был поставлен на вооружение в ВВС СССР. Снят с эксплуатации в 1983 г. после начала обширного использования более совершенного Ми-26.

Производство

В начале 50-х годов правительством СССР было принято решение о начале выпуска пробной партии вертолетов ГМ-1, которые получили название Ми-1, в г. Москва. В силу недооценки возможностей вертолетов в гражданской авиации и военных целях серийный выпуск Ми-1 постоянно задерживали.

1952-1953 гг. – 30 геликоптеров произведено на Казанском авиазаводе № 387. С 1954 г. стали массово производить Ми-1 на Оренбургском авиазаводе № 47, где до 1958 г. собрали 597 вертолетов.

1956-1960 гг. – производством Ми-1 стал заниматься Ростовский завод № 168, где с конвейера сошли 370 единиц авиатехники.

Чуть позже авиапромышленность СССР перешла на выпуск более приоритетных вертолетов Ми-4, и было принято решение перенести производство Ми-1 в Польшу. Для этого понадобилось подписывать международное соглашение, согласно которому в г. Свиднике разворачивалось производство советского вертолета и его комплектующих. На территории Польши было собрано 1683 вертолета Ми-1 различных вариантов и модификаций.

Досье

Михаил Миль – советский авиаконструктор, создатель вертолетов марки «Ми». Лауреат Государственной премии СССР и Ленинской премии. Михаил Леонтьевич Миль родился 9 ноября 1909 года в Иркутске.

В 1925 году поступил в Сибирский технологический институт, откуда затем перевелся на механический факультет Донского политехнического институт в Новочеркасске.

В 1930-х годах работал в ЦАГИ имени Жуковского, где участвовал в разработке автожиров А-7, А-12 и А-15. В года Великой Отечественной войны занимался усовершенствованием боевых самолетов, за что впоследствии был награжден на государственном уровне.

В 1947 году М. Л. Миль становится главным конструктором опытного конструкторского вертолетостроительного бюро. В сентябре 1948 года была поднята в воздух первая машина ГМ-1 (геликоптер Миля – 1). Впоследствии была выпущена опытная серия, состоящая из 15 вертолетов. Они получили обозначение Ми-1, который стал первым советским серийным вертолетом.

Миль стал генеральным конструктором конструкторского бюро в 1964 году. Под его руководством были созданы такие вертолеты как, например, Ми-2, Ми-4, Ми-6, Ми-8, Ми-10 и Ми-24.

Имя Миля носит Московский вертолетный завод (МВЗ), ныне входящий в холдинг «Вертолеты России». Ученики выпустили несколько серийных машин, в том числе Ми-24 и Ми-28, которые являются основными боевыми вертолетами российской армии. Российские вертолеты изготавливаются полностью из отечественных запчастей. Всего создано более 200 разнообразных модификаций, которые должны служить как в военном деле, так и в гражданских сферах.

Фото: globallookpress.com.

Ми-171: руководство по технической эксплуатации

Летательный аппарат этого класса предназначен для выполнения разнообразных задач. Вертолет может использоваться при высоких показателях температуры воздуха, а также в условиях высокогорной местности. Кроме того, обновленный винтокрылый агрегат может эксплуатироваться практически при любой метеорологической обстановке.

Стабильная навигация в совокупности с новейшим радиоэлектронным оборудованием позволяет проводить полеты не только над сушей, но и над водной поверхностью. Отличную обзорность обеспечивает панорамное остекление кабины и грамотное расположение дополнительного оборудования. Управлять машиной может один или пара пилотов, контрольный узел управления которых совмещен.

Интересные факты

Что касается катастроф с данным вертолетом, то они имели место. Среди самых резонансных событий отмечают следующие случаи:

  1. 19 декабря 2009 года – авария под Воркутой. Судно совершило экстренную посадку в тундре. Воздушный корабль принадлежал авиационной компании «Газпромавиа». На борту находилось 25 человек, учитывая членов экипажа. Один пассажир впоследствии скончался от травм, несовместимых с жизнью, другой получил тяжкие увечья.
  2. Вскоре после этого вертолёт Ми-171 военных сил Азербайджана упал в море рядом с городом Баку. Погибли трое членов экипажа.
  3. В июле 2014 года случилась катастрофа во Вьетнаме (г. Ханой). На борту судна находился 21 парашютист. В результате аварии погибло 16 человек.
  4. В китайской провинции Сычуань пострадало пять человек после аварии вертолета Ми-171, который разбился 22 июля 2014 года.
  5. Рядом с белградским аэропортом (Сербия) потерпел аварию летательный аппарат рассматриваемой марки, который транспортировал больного ребенка. Также на борту были медработники и члены экипажа. Предположительно, причиной катастрофы стали плохие погодные условия. Случилось это в марте 2015 года.
  6. 19.10.2016 года произошла еще одна авария. Военный вертолет МИ-171, конструкция которого является вполне надежной, но несовершенной, упал в Ферганской области. Погибли девять человек (члены экипажа и военные десантники). Авария произошла из-за неблагоприятных погодных условий.

Конструкция

В состав силовой установки входит 2 двигателя Ал-34, производства НПО «Люлька-Сатурн» (г. Рыбинск). Каждый двигатель имеет мощность около 1000 л.с. На вертолет можно установить также канадские двигатели фирмы Pratt-Whitney или турбовинтовые форсированные ТВ-0-100.

Компоновка вертолета Ми-54 создана по классической одновинтовой схеме, имеющей четырехлопастный несущий винт диаметром 13,5 м и четырехлопастный рулевой винт диаметром 2,6 м. Носовую часть фюзеляжа занимают двухместная кабина пилотов с боковой дверью и отсек оборудования. Ближе к центру фюзеляжа размещается грузовая кабина, в которой может разместиться до 12 человек. На бортах кабины располагаются габаритные грузовые люки, которые закрываются сдвижными дверями, топливные баки находятся в полу. За грузовой кабиной в стороне хвоста выделен еще один топливный бак, отсек оборудования, а за ним – багажный отсек.

К особенностям технического облика Ми-54 стоит отнести:

  • широкие двери с грузовыми створками, которые создают удобство в погрузочно-разгрузочных операциях и перевозке длинномерного груза;
  • сочетание в материале конструкции классических сплавов и композитных материалов;
  • совершенную аэродинамическую компоновку рулевого и несущего винтов;
  • втулки винтов не требуют смазки;
  • наличие системы, поглощающей шум;
  • герметичность топливной системы во время аварийной посадки;
  • наличие дополнительных энергопоглощающих камер в стойках шасси;
  • дополнительную амортизацию кресел пилотов и пассажиров;
  • систему кондиционирования воздуха.

Материал фюзеляжа сделан в основном из традиционных алюминиевых сплавов. Композитные материалы применяются в конструкциях несиловых элементов вертолета. Шасси Ми-54 неубирающееся, трехопорное, имеющее опору на переднюю стойку. Лопасти винтов выполнены из стеклопластика. Втулка несущего винта сделана из титана и окружена эластомерными подшипниками. В целом, низкий уровень шума обеспечивает небольшая окружная скорость на концах винтов. Ми-54 имеет гидромеханическую систему управления.

Базовая модель должна быть оснащена следующими системами оборудования:

  • пылезащитные устройства двигателей;
  • противообледенительная система;
  • система обогрева кабин;
  • система двойного управления;
  • пилотажно-навигационный комплекс для осуществления полетов в условиях ограниченной видимости;
  • спутниковая антенна;
  • автопилот повышенной функциональности.

Взлетная масса винтокрыла составляла 4-4,5 т, статический потолок для этого аппарата – 2200 м, максимально развиваемая скорость во время полета – 280 км/час. Исходя из летно-технических характеристик, надежности, безопасности и топливной экономичности, Ми-54 превосходит все серийные вертолеты.

Фото Ми-1

Похожее

Ми-28Н Ночной охотник Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-24 Скорость. Двигатель. Размеры. История. Дальность полета

Ка-52 Аллигатор Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-8 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет AH-64 Апач Скорость. Двигатель. Размеры. История. Дальность полета

Ка-50 Чёрная акула Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-26 Двигатели. Размеры. Грузоподъемность. История. Дальность полета

Вертолет CH-47 Чинук Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-2 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-6 Грузоподъемность. Двигатель. Размеры. История. Дальность полета

Вертолет Белл UH-1 Ирокез Вооружение. Скорость. Размеры. Двигатель

Вертолет Ми-12 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-27 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-62 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-4 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-26 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-226 Двигатели. Размеры. История. Вес. Дальность полета

Вертолет Ми-38 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-34 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ми-14 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Як-24 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-29 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-1 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-60 Касатка Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-10 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет В-7 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет AH-1 Кобра Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-25 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-118 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-10 Двигатель. Размеры. История. Вес. Дальность полета

Вертолет Ка-8 Иркутянин Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-15 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-22 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ка-126 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-37 Двигатель. Размеры. История. Дальность полета

Вертолет Ка-31 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-18 Двигатель. Размеры. История. Вес. Дальность полета

You have no rights to post comments

Новшества

Ми-171 – вертолет, который проектировался на базе линеек Ми-17 и Ми-8. При этом машина получила множество дополнений. Существенной модернизации подверглась несущая платформа. Аппарат дополнил рулевой винт Х-образной конфигурации, а также стабилизирующая система от перекоса. Дополнительным преимуществом является внедрение современных композитных материалов.

Улучшения конструкционного плана положительно сказались на эксплуатационных параметрах. Повысилась управляемость и тяговая мощь винта. Дальность полета новой модели повысилась до 800 километров в автономном режиме. Для сравнения: предыдущая базовая версия могла преодолеть лишь 650 км пути без дополнительного обеспечения.

Перспективы

Рассматриваемый аппарат Ми-171, книги по обустройству которого наполнены исчерпывающей информацией о технических данных, длительное время проходил испытания в специальных летных лабораториях. Некоторые образцы выпущены в стандартном варианте. Другие модели получили новые лопасти основного и дополнительно пропеллера, а также другие элементы.

В планах конструкторов имеется несколько проектов, которые направлены на применение в транспортной, военной, поисковой, медицинской и пассажирской сфере. С учетом особенностей разрабатываемых машин они получают соответствующее оснащение. Основная база, скорее всего, останется прежней. Главный акцент будет делаться на опциональном оснащении и расширении комплектации с учетом предназначения определенной модели.

Возможности обновленной модификации позволяют расширить отрасли его использования не только в промышленном плане, но и в качестве бизнес-модели. Параметры и характеристики винтокрылого летательного аппарата дают возможность транспортировки нефтяных продуктов в удаленные регионы. Завод в Улан-Удэ практикует не только поставки на внутренний рынок, но и рассматривает перспективы развития экспортно-импортных отношений со странами СНГ и зарубежными государствами.

История создания.

После Второй мировой войны, ОКБ им. Миля начало разработку экспериментального варианта трехместного геликоптера, который получил название ЭГ-1. Протестировав образец на испытаниях, комиссия одобрила проект с настоятельными рекомендациями к внесению ряда изменений, опираясь на возможности усовершенствования некоторых систем.

Первый геликоптер ОКБ им. Миля ГМ-1 разрабатывался как связной. Кабина, кроме пилота, помещала еще двух человек. В основе конструкции находится классическая одновинтовая схема с хвостовым и несущим трехлопастными винтами. Во время разработки был учтен опыт зарубежного и отечественного вертолетостроения, однако инженеры-проектировщики стремились к созданию совершенно новой оригинальной модели.

Была переделана втулка несущего винта, вставлены вертикальный и горизонтальный шарниры. Эффективность данной конструкции превышает американские аналоги того времени, к тому же повысились практичность и удобство в управлении вертолетом. В горизонтальных и вертикальных шарнирах были применены игольчатые подшипники. На осевом шарнире находились один упорный и 2 радиальных шариковых подшипника. Понижение колебаний лопастей обеспечивали фрикционные демпферы.

Конструкторами Ми-1 на начальном этапе проектирования были Котиков А.К. и Русанович Н. Г., а закончил разработку Малаховский А.Э., которого стали называть родоначальником систем «Ми».

Первые три пробных образца Ми-1 строились в Киеве из-за отсутствия на ОКБ им. Миля необходимой производственной базы.

Летными испытаниями ГМ-1(прототип Ми-1) руководил инженер-испытатель Г. В. Ремезов. Окончательная сборка вертолета на авиазаводе в Киеве проводилась под руководством М.Н. Пивоварова. Первые три взлета Ми-1 были выполнены 20.09.1948 на Захарковском аэродроме, за штурвалом находился летчик-испытатель Байкалов М.К.

30.09.1948 на ГМ-1 была развита скорость в 100 км/час, а спустя некоторое время достигнут максимум – 170 км/час. Тестовые вылеты показали нестойкость в районе редуктора двигателя, образование на нем трещин. Причиной тому послужило отсутствие инерционных демпферов, гасящих крутильные колебания. Проблема была устранена путем введения в конструкцию резиновых втулок на главный вал.

С лета 1949 г. начались госиспытания ГМ-1. Особых нареканий на работу нового вертолета не возникло, за исключением уровня пилотирования и величины вибрации. В 1950 году провели тест на выполнение аварийных посадок. В 50-е годы было проведено множество тестов, которыми проверялась работа МГ-1 в горной местности и тяжелых метеоусловиях.
