Ми-14: советский противолодочный вертолет-амфибия

Ми-14 – вертолет-амфибия

Единственный отечественный вертолет-амфибия берегового базирования. Серийное производство организовано в конце 1973 года. В 1973–1986 годах было изготовлено 273 экземпляра.

Подобная машина была крайне необходима ВМФ СССР для ведения борьбы с подводными лодками противника. Однако вертолет широко использовался и в мирных целях: для перевозки пассажиров и грузов, проведения поисково-спасательных работ и тушения лесных пожаров. Создан на базе вертолета Ми-8, основные модификации: противолодочный (Ми-14ПЛ), спасательный (Ми-14ПС), тральщик (Ми-14БТ).

Ми-14

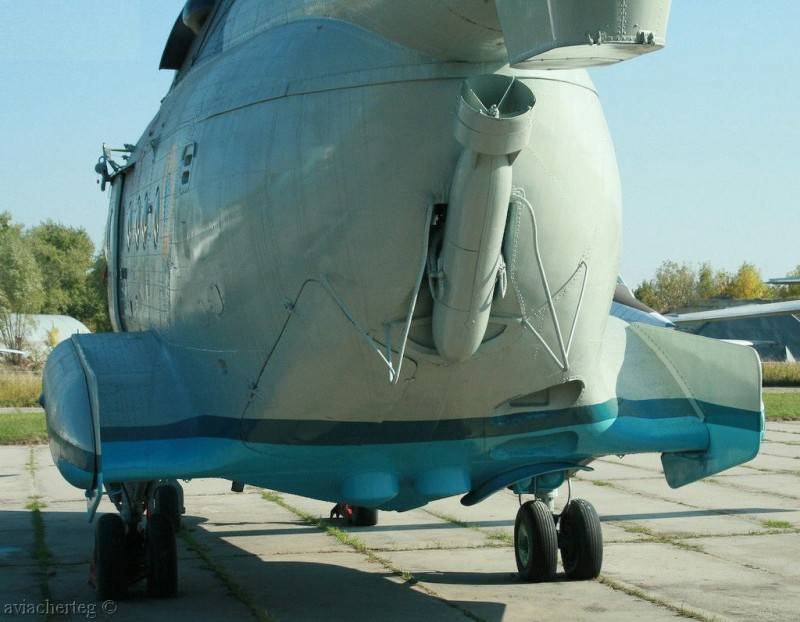

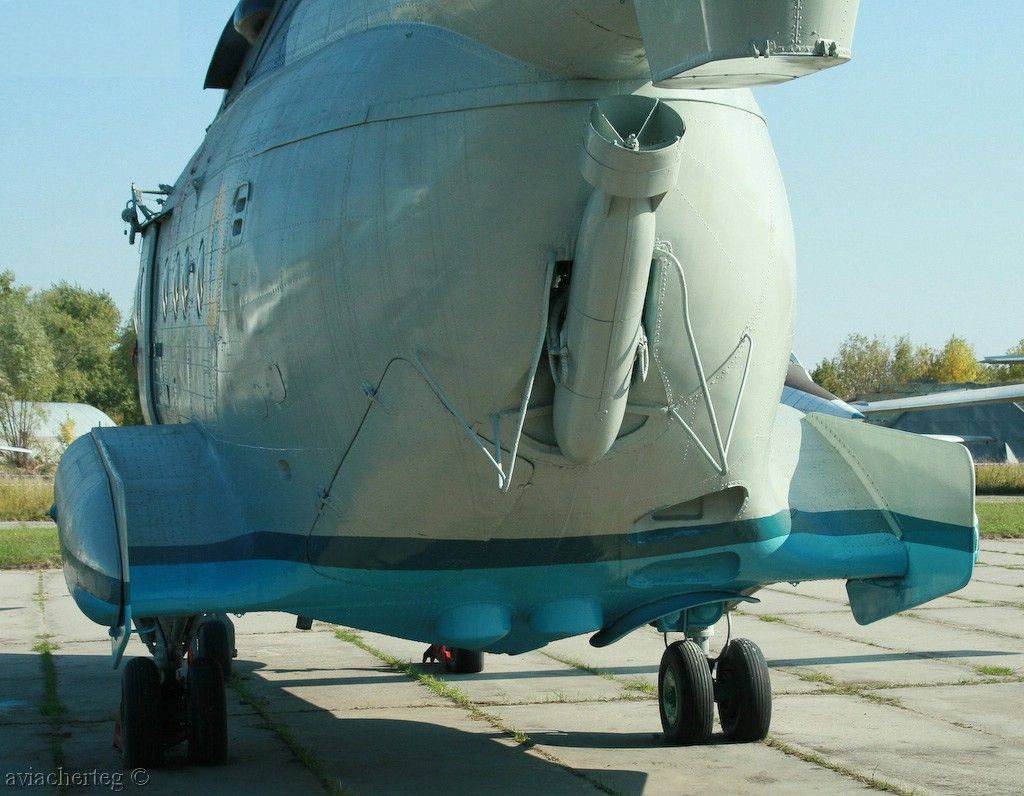

Главное конструктивное отличие Ми-14 от Ми-8 — установка герметичного лодочного днища вместо силового пола, благодаря чему вертолет может садиться на воду при волнении моря до 3–4 баллов. Ми-14 получил дополнительные топливные баки, которые позволяли ему проводить длительное воздушное патрулирование. Эта машина стала первым советским вертолетом с убирающимся шасси.

Сейчас Ми-14 сняты с вооружения российского флота, но ограниченно используются в гражданской авиации и МЧС, а также эксплуатируются в Польше, где прошли модернизацию. Еще четыре Ми-14 используются на Украине и как минимум один в Грузии.

Постройка и эксплуатация многоцелевого вертолета Ми-14

В качестве силовой установки будущего вертолета Ми-14 было решено применить новые двигатели ТВ3-117 ОКБ С.П.Изотова, имевшие большую мощность по сравнению с ТВ2-117. Новая силовая установка позволяла создать один поисково-ударный вертолёт вместо комплекса из двух.

В сентябре 1966 года руководству ВМФ были предъявлены 2 аванпроекта В-14: с ТВ2-117 в ударном и поисковом вариантах и с ТВ3-117 в едином поисково-ударном варианте. Предпочтение было отдано последнему. Его эскизный проект был утверждён в октябре и конструкторы преступили к рабочему проектированию. Была усилена трансмиссия и с помощью ОКБ Изотова создан новый главный редуктор ВР-14. Шасси впервые в отечественном вертолётостроении было выполнено убирающимся.

В декабре 1966 года на казанском филиале ОКБ был построен макет, состоявший из фюзеляжа серийного Ми-8 и металлического макета лодки. В 1967 году началось изготовление прототипа. Из-за задержек с доводкой двигателей на нём было решено установить старые ТВ2-117. 1 августа 1967 года лётчик-испытатель Ю.С.Швачко впервые поднял В-14 в небо. В 1968 году начались совместные Государственные испытания, которые проходили в Подмосковье и Феодосии.

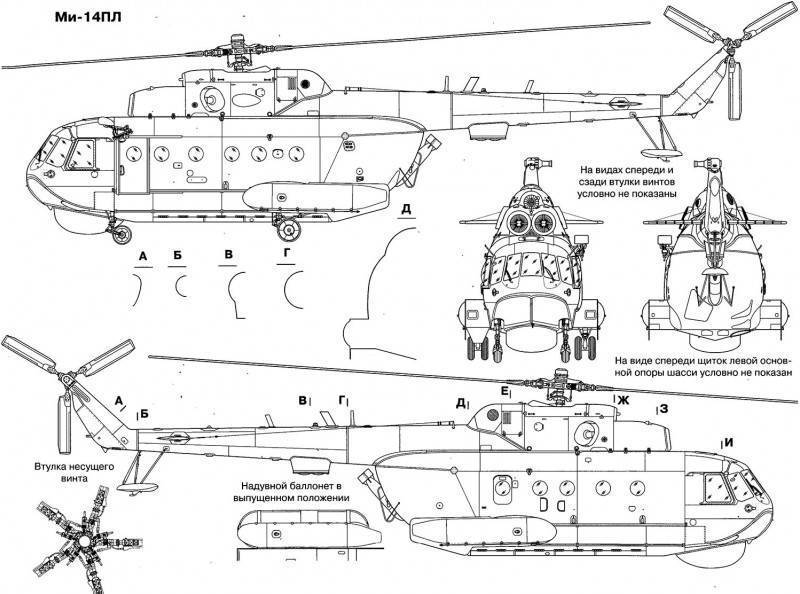

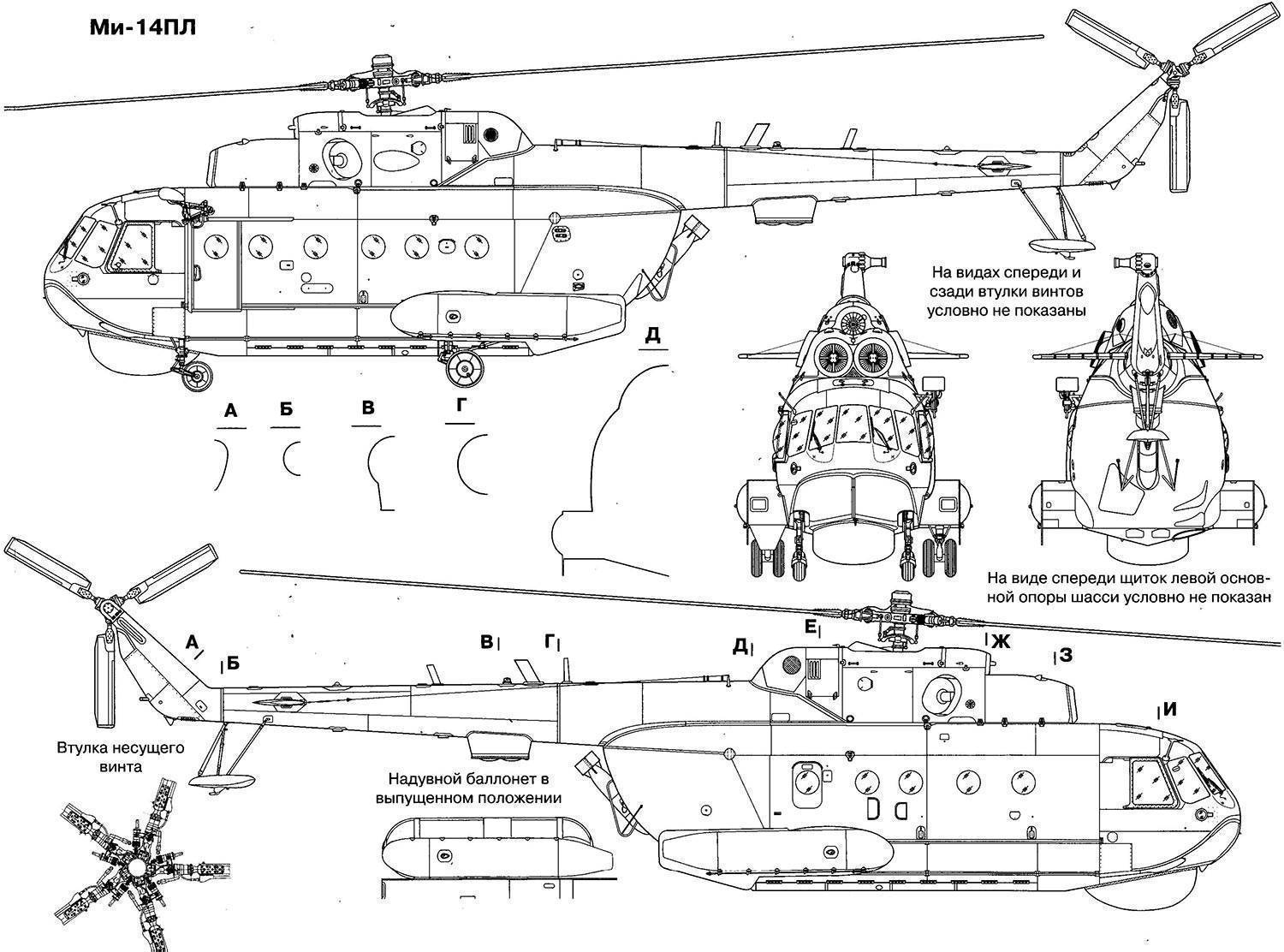

Чертеж вертолета-амфибии Ми-14

Для ускорения испытаний решением МО СССР для переоборудования в амфибии были переданы ещё 2 Ми-8. На них впервые был установлен поисково-прицельный комплекс «Кальмар». Один из них вскоре потерпел аварию и вместо него в В-14 был переоборудован четвёртый Ми-8. На нём в 1969 году отрабатывался комплекс вооружения. В конце 1969 года на первом прототипе установили двигатели ТВ3-117М. В 1971 году в Казани были переоборудованы в В-14 ещё 2 Ми-8 и оснащены двигателями ТВ3-117М, редуктором ВР-14, ВСУ АИ-9В, усиленной трансмиссией. Из-за работ, связанных с доводкой главного редуктора, испытания затянулись до декабря 1974 года.

Серийное производство Ми-14 было организовано в конце 1973 года на заводе №387 в Казани. Постановлением ЦК КПСС и СМ СССР от 11 мая 1976 года вертолёт принят на вооружение под обозначением противолодочный вертолет Ми-14ПЛ (соответсвующий приказ МО СССР подписан 25 июня 1976 года). За создание Ми-14 группе работников МВЗ присуждена Государственная премия СССР.

Военный вертолет-амфибия Ми-14 с противолодочным оборудованием

В 1973-1986 годах изготовлено 273 вертолёта Ми-14 различных модификаций. С 1977 года поставлялся на экспорт в Болгарию, Вьетнам, ГДР, КНДР, Кубу, Ливию, Польшу, Сирию и Югославию. После распада СССР часть вертолётов досталась Украине. В 1995 году все Ми-14 исключены из состава флота России и выведены в резерв. Прототип В-14 хранится в музее Казанского вертолётного завода, серийный Ми-14 — в музее авиации в Киеве.

В настоящее время, есть сведения, что производство модернизированных Ми-14 будет возобновлено в ближайшее время. Подтверждений этих слухов на данный момент нет.

Ми-26 – “летающая корова”

Самый грузоподъемный в мире серийный вертолет. За свои габариты получил неофициальное название “летающая корова”.

Ми-26

Ми-26 предназначен для выполнения транспортных, эвакуационных, противопожарных и других задач. Первый полет совершил 14 декабря 1977 года. Серийно производится с 1980 года по настоящее время, выпущено более 300 экземпляров. Построен по одновинтовой схеме с восьмилопастным несущим и пятилопастным рулевым винтами, оснащен двумя газотурбинными двигателями и неубирающимся трехопорным шасси. В зависимости от модификации экипаж может состоять из пяти-шести человек. Максимальная скорость — 270 км/ч, максимальная дальность полета с основными баками — 800 км, практический потолок — 4600 метров. Способен нести на борту до 85 десантников или 60 раненых на носилках, либо до 20 тонн груза внутри фюзеляжа или на внешней подвеске.

На базе Ми-26 разработано порядка 15 модификаций. В 2015 году холдинг “Вертолеты России” приступил к серийному производству модернизированной версии — Ми-26Т2. Она оснащена новой авионикой, которая позволяет сократить экипаж с пяти до двух-трех человек и использовать вертолет ночью. Кроме того, он не требует специальных аэродромных средств технического обслуживания и приспособлен к долгому автономному базированию.

Ми-24 – “летающая БМП”

Самый воюющий в мире вертолет, принял участие более чем в 30 локальных конфликтах: в боевых действиях в Памирских горах, в ущельях Кавказа, в тропических лесах Экваториальной Африки и в знойных азиатских пустынях. Первый советский боевой вертолет. Боевая слава к нему пришла в Афганистане, где он получил прозвище “Крокодил”.

Ми-24

Ми-24 — единственный ударный вертолет, способный выполнять десантные функции, — “летающая БМП”. Предназначен для огневой поддержки войск на поле боя, высадки тактических десантов, может выполнять транспортные функции. Первый полет совершил 19 сентября 1969 года. Серийно выпускался с 1970 по 1989 год, в общей сложности произведено около 3500 экземпляров.

В 1978 году на нем был установлен абсолютный мировой рекорд скорости полета для вертолетов — 368,4 км/ч.

В настоящее время Ми-24 состоит на вооружении порядка 45 стран. В общей сложности, в 1991–2014 годы иностранные заказчики получили 171 боевую машину.

Ми-24 стал символом транспортно-боевого вертолета. Наибольшей популярностью с 1991 года пользовались модели Ми-24П с пушечным вооружением. Также поставлялись и Ми-24В, оснащенные счетверенным 12,7-мм пулеметом. Сегодня в войска поступает усовершенствованная модификация — Ми-35.

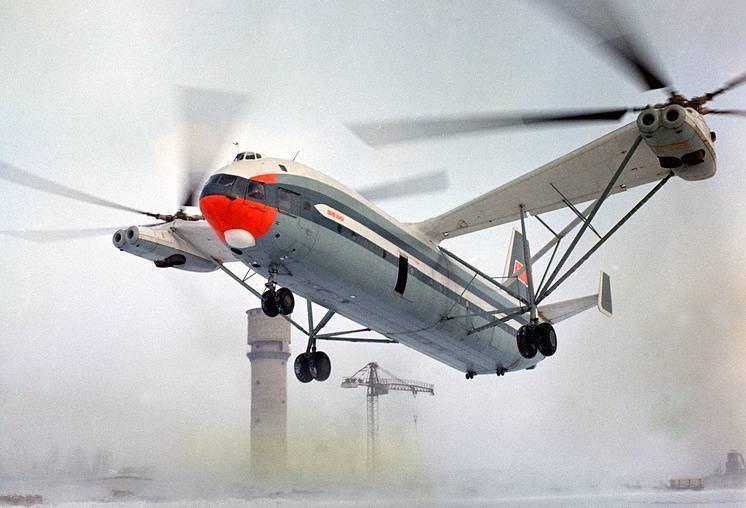

Ми-12 – самый грузоподъемный

Самый тяжелый и грузоподъемный вертолет за всю историю мировой авиации. Первый полет состоялся 10 июля 1968 года. 6 августа 1969 поднял груз в 44 205 кг на высоту 2255 м, установив мировой рекорд грузоподъемности для вертолетов, который не побит до сих пор. Всего на Ми-12 установлено семь мировых рекордов.

Ми-12

За создание сверхтяжелого вертолета ОКБ Миля было награждено призом И.И. Сикорского, присуждаемым Американским геликоптерным обществом за выдающиеся достижения в вертолетной технике.

Главная отличительная особенность Ми-12 — боковое расположение винтов на крыльях обратного сужения. Машина создавалась как сверхтяжелый транспортный вертолет с грузоподъемностью не менее 30 тонн для перевозки межконтинентальных баллистических ракет для частей РВСН. 105-тонный “тяжеловес” поднимали в воздух четыре двигателя по 6500 л.с. каждый. Ми-12 мог развивать скорость до 260 км/ч. Экипаж — шесть человек.

Переднюю часть фюзеляжа занимала двухэтажная кабина. В хвостовой части был силовой трап с боковыми створками, которые при раскрытии образовывали проем для въезда техники и погрузки грузов. Центральную часть вертолета занимал гигантский грузовой отсек. Однако необходимости в таком гиганте у военных не было, и оба вертолета были превращены в экспонаты музея. Однако опыт проектирования и испытаний этих исключительных машин не пропал даром впоследствии.

Модификации вертолёта:

  • В-14 (В-8Г) — прототип с двигателями ТВ2-117 (позже заменены на ТВ3-117М). В 1967-1971 годах изготовлено 6 вертолётов (переоборудованы из серийных Ми-8Т).
  • В-14ПС — прототип поисково-спасательного вертолёта. Переоборудован в 1974 году из серийного Ми-14ПЛ.
  • В-14Р — летающая лаборатория для испытаний ГАС «Рось-В».
  • В-14Э — экспортный вариант. Отличался составом оборудования.

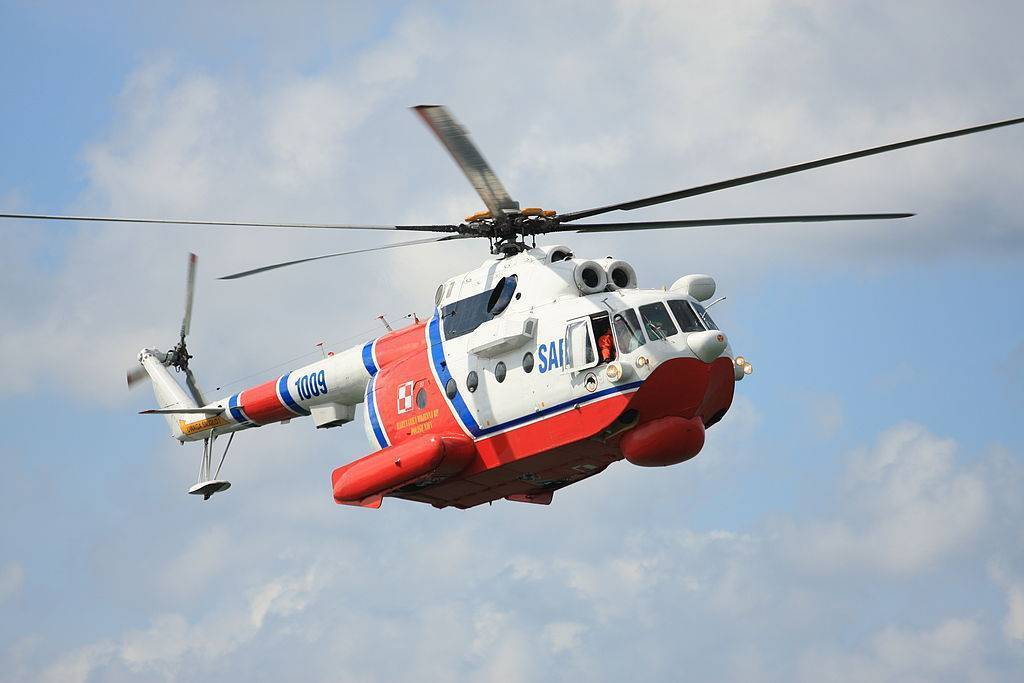

Поисково-спасательный вертолет-амфибия Ми-14 (Польша)

  • Ми-14БТ — буксировщик минных тралов. Отличался отсутствием противолодочного оборудования и вооружения, системой буксировки в задней части грузовой кабины, тралами дистанционного управления, дополнительными иллюминаторами в хвостовой части фюзеляжа. Разработан в 1973 году. Принят на вооружение в 1979 году.
  • Ми-14ГП — грузо-пасажирский вертолет. Разработан в 1981 году. В 1995 переоборудован 1 вертолёт для авиакомпании «Конверсавиа».
  • Ми-14ПЖ «Елиминатор» — пожарный вертолет. Разработан в 1993 году совместно с германской фирмой «Аэротех» на базе Ми-14БТ.
  • Ми-14ПЛ — противолодочный вертолет. Принят на вооружение 11 мая 1976 года.
  • Ми-14ПЛ — опытный носитель противокорабельных ракет. Разработан в конце 70-х годов для Сирии.
  • Ми-14ПЛМ — модернизированный противолодочный вертолет. Отличался поисково-прицельным комплексом «Осьминог». В состав вооружения включены торпеды «Орлан» и «Колибри». Разработан в 1973-1975 годах. Выпускался с 1979 года.

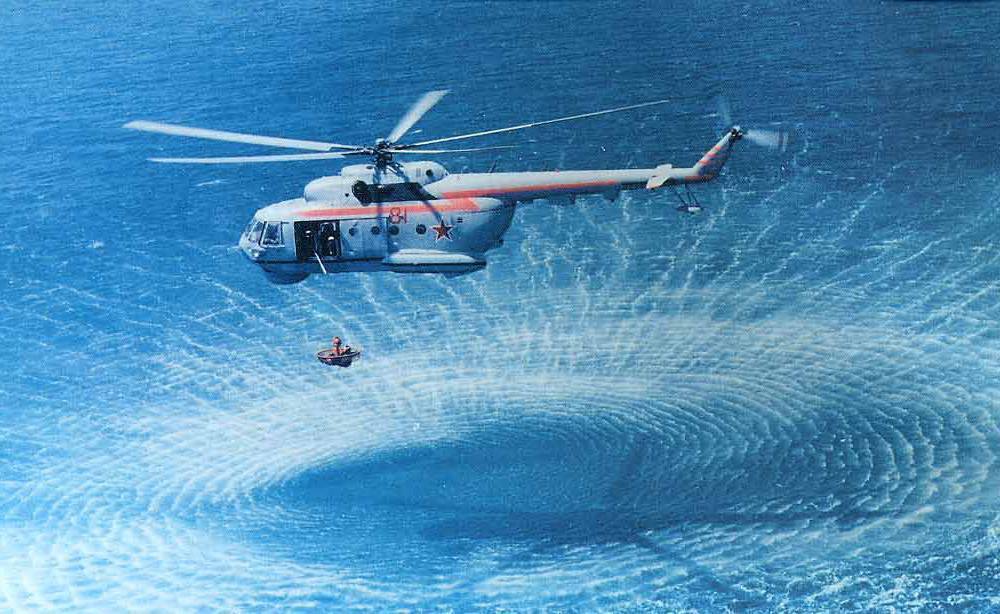

  • Ми-14ПС — поисково-спасательный вертолет. Отличался отсутствием поисково-прицельного оборудования и вооружения, составом радиооборудования, наличием боковой лебёдки СЛГ-300 и 20 сбрасываемых спасательных плотов. Принят на вооружение в 1979 году.

Грузо-пассажирский вертолет-амфибия Ми-14ГП

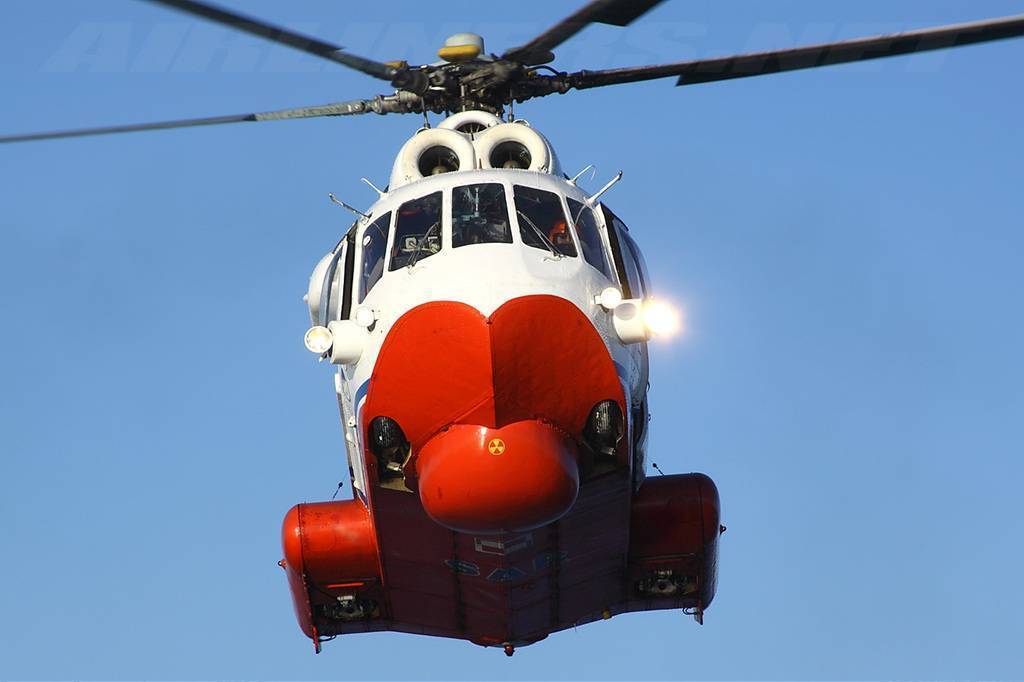

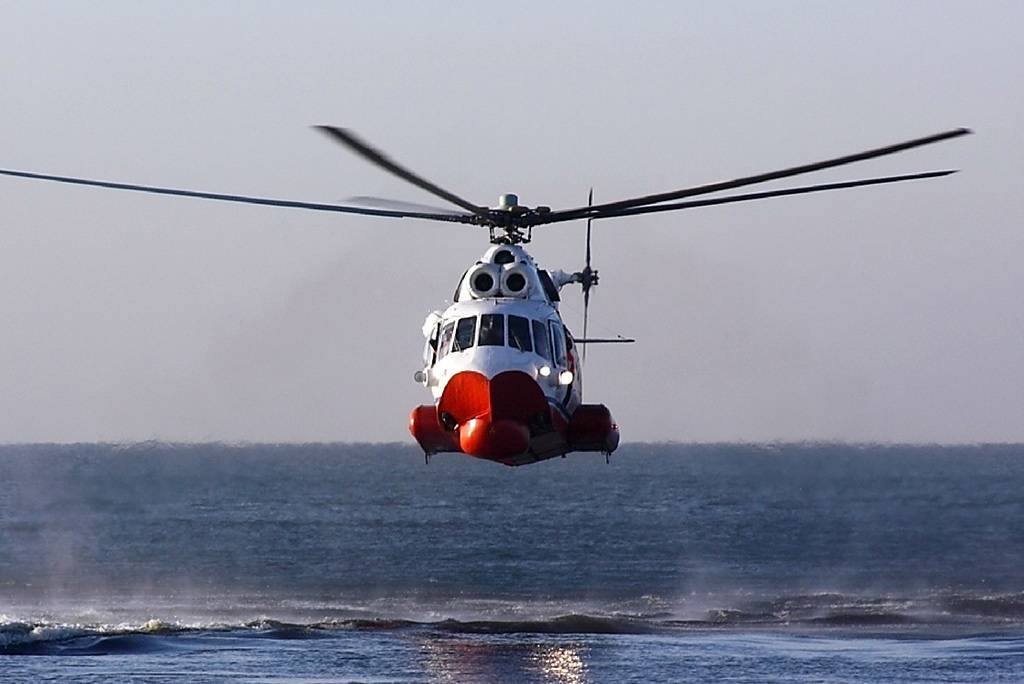

Фото Ми-14

Похожее

Ми-28Н Ночной охотник Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-24 Скорость. Двигатель. Размеры. История. Дальность полета

Ка-52 Аллигатор Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-8 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет AH-64 Апач Скорость. Двигатель. Размеры. История. Дальность полета

Ка-50 Чёрная акула Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-26 Двигатели. Размеры. Грузоподъемность. История. Дальность полета

Вертолет CH-47 Чинук Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-2 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-6 Грузоподъемность. Двигатель. Размеры. История. Дальность полета

Вертолет Белл UH-1 Ирокез Вооружение. Скорость. Размеры. Двигатель

Вертолет Ми-12 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-27 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-62 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-4 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-26 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-226 Двигатели. Размеры. История. Вес. Дальность полета

Вертолет Ми-38 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-34 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ми-14 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Як-24 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-29 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-1 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-60 Касатка Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-10 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет В-7 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет AH-1 Кобра Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-25 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-118 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-10 Двигатель. Размеры. История. Вес. Дальность полета

Вертолет Ка-8 Иркутянин Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-15 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-22 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ка-126 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-37 Двигатель. Размеры. История. Дальность полета

Вертолет Ка-31 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-18 Двигатель. Размеры. История. Вес. Дальность полета

You have no rights to post comments

На вооружении

Ми-14 на вооружении:  Состоит на вооружении  Снят с вооружения

Ми-14ПС, Караганда, 1984 год.

Ми-14ПС, Ливия, 2007 год.

Ми-14 ВВС Грузии, 2008 год.

Ми-14ПЛ, Украина, 2009 год.

Ми-14 был принят на вооружение в 1976 году и поступил на вооружение следующих частей авиации ВМФ СССР: 555-го отдельного противолодочного вертолётного полка (ОПЛВП), 745-й ОПЛВП , 872-й ОПЛВП (пос. Кача под Севастополем), 51-ю ОПЛВ эскадрилью и 710-ю ОПЛВ эскадрилью (Курильские острова), 830-й ОПЛВП (Североморск) и 169-го смешанного авиационного полка (Камрань). До 1991 года на экспорт в Болгарию, Вьетнам, Польшу, Кубу, КНДР, Ливию, Сирию, ГДР, Югославию и Йемен было поставлено около 150 Ми-14. Некоторое количество Ми-14 было реэкспортировано впоследствии в Эфиопию.

Состоит на вооружении

  • Грузия Грузия — 2 Ми-14, по состоянию на 2015 год;
  • Йемен Йемен — 2 Ми-14, по состоянию на 2013 год;
  • Коморы Коморы — 2 Ми-14, по состоянию на 2013 год. Поставлены с Украины. Участвовали в операции на острове Ндзуани в 2008 году.
  • Куба Куба — 5 Ми-14 на хранении, по состоянию на 2016 год.
  • Ливия Ливия — более 1 Ми-14, по состоянию на 2016 год, используются как транспортные вертолёты. В 1981 была приобретена партия из 16 вертолётов Ми-14Э. Позже закуплена ещё одна партия из 16 Ми-14Э;

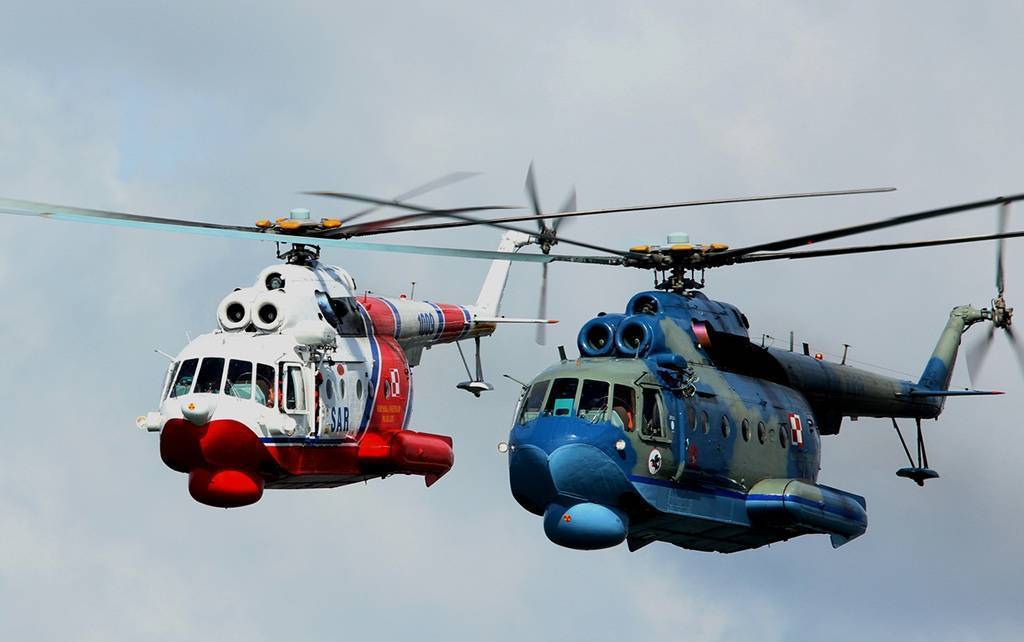

  • Польша Польша — 10 Ми-14, по состоянию на 2015 год . Авиация ВМС Польши получила 12 Ми-14Э и 5 Ми-14ПС в 1982-85 годах. Они вошли в состав базирующейся в Дарлове 29-й эскадры (соответствует эскадрилье), входившей тогда в 16-й вертолётный полк, который в настоящее время переформирован во 2-й авиадивизион;
  • Россия Россия — 20 Ми-14 и 40 Ми-14ПС, по состоянию на 2016 год
  • Сирия Сирия — 6 Ми-14, по состоянию на 2016 год.
  • Украина Украина — 4 Ми-14 ПС/ПЛ, по состоянию на 2016 год.

Состоял на вооружении

  • СССР СССР — стоял на вооружении вплоть до распада страны в 1991 году;
  • Россия Россия — Ми-14ПЛ был снят с вооружения авиации ВМФ России в 1996 году, а Ми-14ПС — в 2004 году;
  • Болгария — в 1979–1980 годах Болгария получила из СССР 6 Ми-14ПЛ, один из которых разбился в январе 1986 года. В 1990 году было приобретено ещё 3 подержанных Ми-14ПЛ. В 1983 году на вооружение отдельной вертолётной эскадрильи поступило 2 вертолёта-тральщика Ми-14БТ, один из них был списан в 1985 году, со второго сняли тральное оборудование, после чего вертолёт использовался как транспортный. К 2001 году пригодными к полётам осталось четыре Ми-14ПЛ, два из которых прошли ремонт в 2000 году, с целью продления ресурса до 2007—2008. В настоящий момент ожидается замена Ми-14ПЛ на недавно приобретённые AS.565MB Panther, которые будут поставлены в 2010—2011 годах. В 2013 году полностью сняты с вооружения;
  • Вьетнам Вьетнам
  • ГДР ГДР — Фольксмарине (ВМС ГДР) в 1979 году получили 9 Ми-14Э и 6 Ми-14БТ. Они поступили на вооружение морской вертолётной эскадры MHG-18 «Курт Бартель», базировавшейся на аэродроме Паров. Так как со времён второй мировой войны в водах Балтики сохранилось немало мин, то немецким Ми-14БТ регулярно приходилось заниматься их тралением. После объединения Германии Вооружённые силы бывшей ГДР прекратили своё существование. На базе MHG-18 была создана новая группа, вошедшая в состав Бундесмарине. Непродолжительное время все шесть Ми-14БТ продолжали использоваться в качестве транспортных и поисково-спасательных, а один Ми-14Э — как учебно-тренировочный. Остальные вертолёты были законсервированы. 20 декабря 1991 г. эксплуатация Ми-14 в Бундесмарине прекратилась. Два вертолёта немцы продали в США, где они прошли тщательные испытания. Ещё 9 машин в 1993 году приобрела фирма «Аэротек», а остальные 3 были переданы музеям;
  • КНДР КНДР
  • Куба Куба
  • Югославия Югославия — 4 Ми-14. Уничтожены в 1999 году во время воздушной атаки НАТО.
  • Эфиопия Эфиопия
