Вертолёт Ми-1–первый массовый вертолёт Советского Союза

История создания.

После Второй мировой войны, ОКБ им. Миля начало разработку экспериментального варианта трехместного геликоптера, который получил название ЭГ-1. Протестировав образец на испытаниях, комиссия одобрила проект с настоятельными рекомендациями к внесению ряда изменений, опираясь на возможности усовершенствования некоторых систем.

Первый геликоптер ОКБ им. Миля ГМ-1 разрабатывался как связной. Кабина, кроме пилота, помещала еще двух человек. В основе конструкции находится классическая одновинтовая схема с хвостовым и несущим трехлопастными винтами. Во время разработки был учтен опыт зарубежного и отечественного вертолетостроения, однако инженеры-проектировщики стремились к созданию совершенно новой оригинальной модели.

Была переделана втулка несущего винта, вставлены вертикальный и горизонтальный шарниры. Эффективность данной конструкции превышает американские аналоги того времени, к тому же повысились практичность и удобство в управлении вертолетом. В горизонтальных и вертикальных шарнирах были применены игольчатые подшипники. На осевом шарнире находились один упорный и 2 радиальных шариковых подшипника. Понижение колебаний лопастей обеспечивали фрикционные демпферы.

Конструкторами Ми-1 на начальном этапе проектирования были Котиков А.К. и Русанович Н. Г., а закончил разработку Малаховский А.Э., которого стали называть родоначальником систем «Ми».

Первые три пробных образца Ми-1 строились в Киеве из-за отсутствия на ОКБ им. Миля необходимой производственной базы.

Летными испытаниями ГМ-1(прототип Ми-1) руководил инженер-испытатель Г. В. Ремезов. Окончательная сборка вертолета на авиазаводе в Киеве проводилась под руководством М.Н. Пивоварова. Первые три взлета Ми-1 были выполнены 20.09.1948 на Захарковском аэродроме, за штурвалом находился летчик-испытатель Байкалов М.К.

30.09.1948 на ГМ-1 была развита скорость в 100 км/час, а спустя некоторое время достигнут максимум – 170 км/час. Тестовые вылеты показали нестойкость в районе редуктора двигателя, образование на нем трещин. Причиной тому послужило отсутствие инерционных демпферов, гасящих крутильные колебания. Проблема была устранена путем введения в конструкцию резиновых втулок на главный вал.

С лета 1949 г. начались госиспытания ГМ-1. Особых нареканий на работу нового вертолета не возникло, за исключением уровня пилотирования и величины вибрации. В 1950 году провели тест на выполнение аварийных посадок. В 50-е годы было проведено множество тестов, которыми проверялась работа МГ-1 в горной местности и тяжелых метеоусловиях.

Модификации вертолета Ми-34

Наиболее успешной модификацией можно считать модель Ми-34 ВАЗ, которая оснащена двумя поршневыми двигателями, которые имеют мощность в 430 лошадиных сил. Такая силовая установка предоставляет машине большую грузоподъемность и обеспечивает значительную дальность полета.

В планах конструкторов было изготовление этой модели в 93 году. К сожалению, произошла задержка разработки, и впервые эта модификация была представлена в 95 году на выставке. Конструкторы также изготовили и военную машину под названием Ми-34М, которая должна выполнять разведку.

Для нужд милиции был изготовлен вертолет, который способен проводить патрулирование. Для этой задачи он был оснащен прожектором и громкоговорителем. Кроме всех этих моделей, существует вертолет, который оснащен газотурбинной силовой установкой модели Allison 250. Все модификации вертолета Ми-34 не имеют никакого вооружения. Но практика использования похожих машин показывает, что их можно укомплектовать различным оружием и прицельным оборудованием.

Демонстрация

9 июля 1961 года вертолет Ми-10, описание которого интересует многих людей и сегодня, в первый раз был продемонстрирован широкой публике во время празднования Дня Воздушного Флота СССР. Машина была представлена на суд зрителям на воздушном параде, а сам летательный аппарат привез к трибунам гостей домик геологической группы, в котором потом открыли торговую точку.

23 сентября экипаж под руководством пилота Земскова смог поднять на Ми-10 на высоту 2200 метров груз весом 15103 килограмм, чем был установлен абсолютный мировой рекорд, побитый в тот же день уже другой группой пилотов.

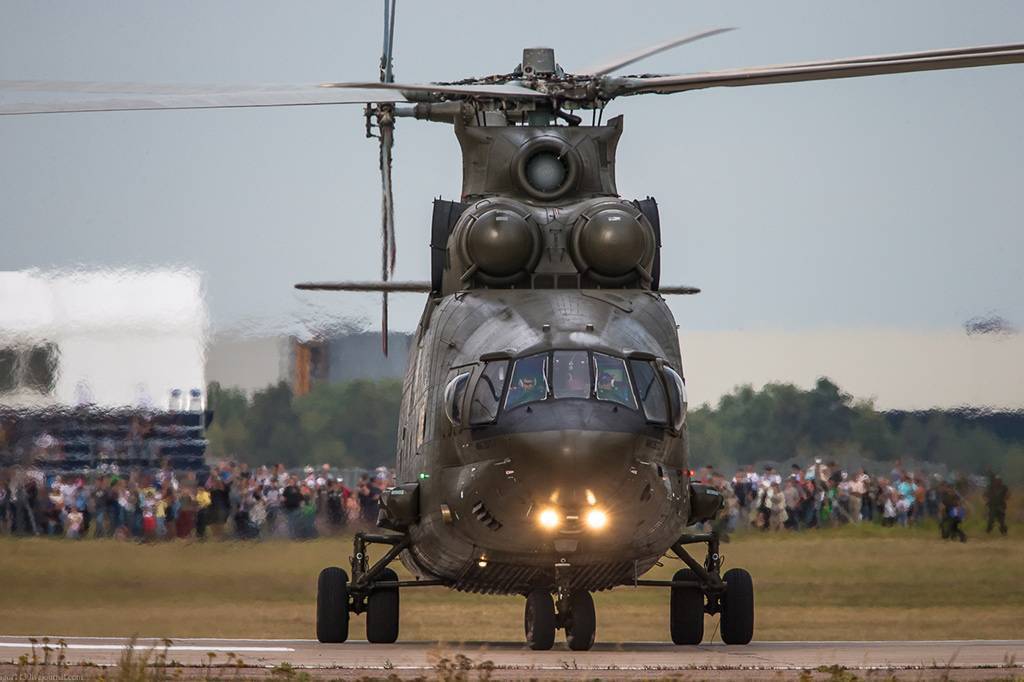

Видео Ми-26 вывозит подбитый Чинук

https://youtube.com/watch?v=mb7OSVtDYZE

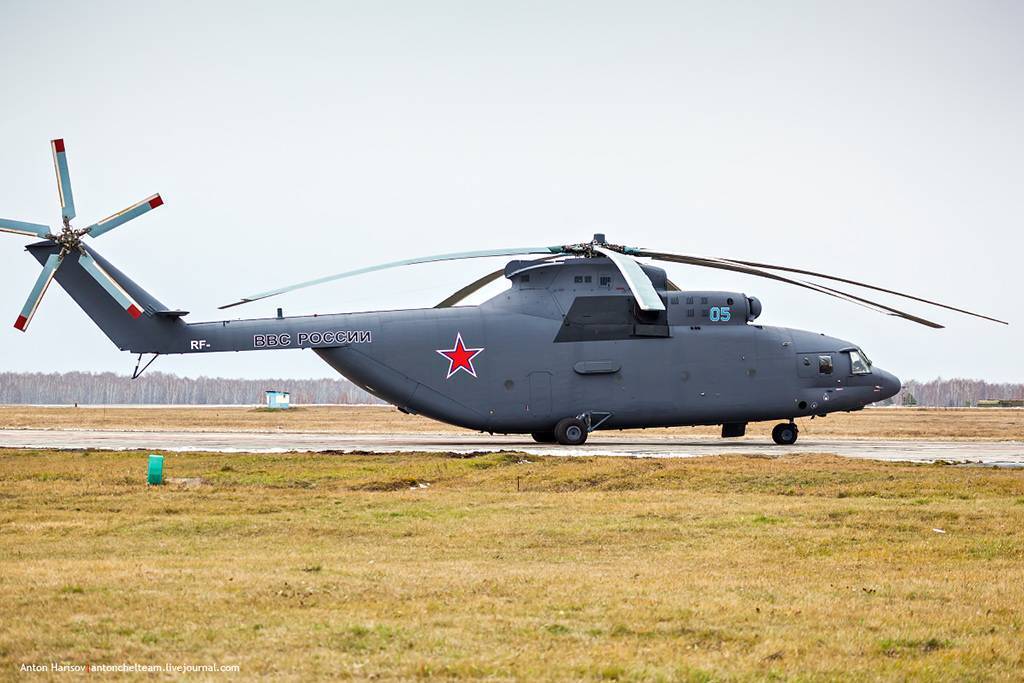

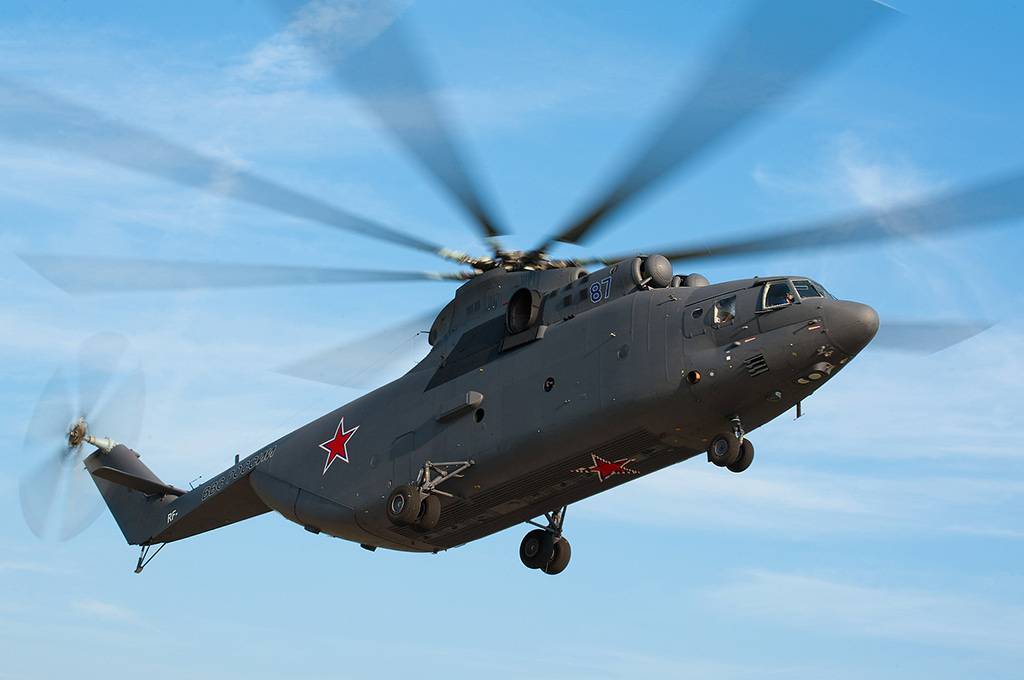

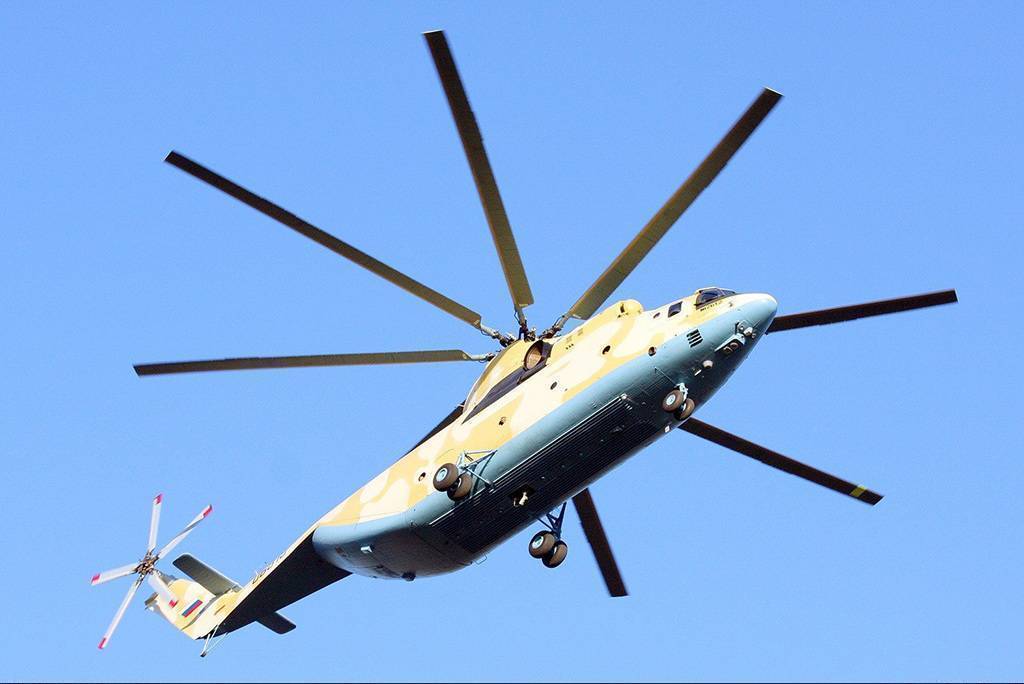

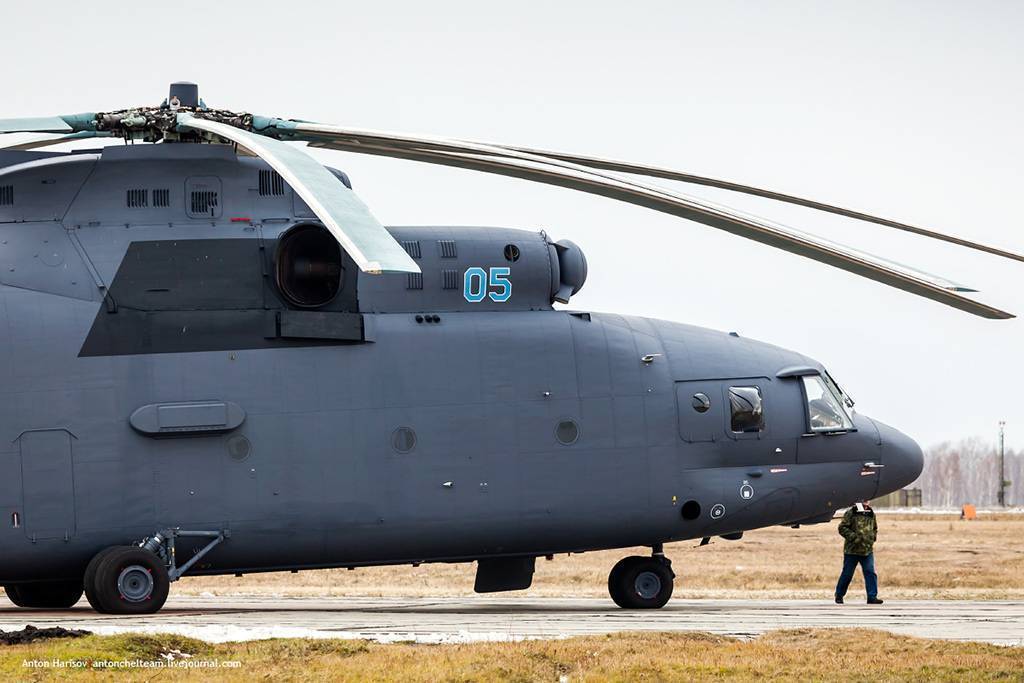

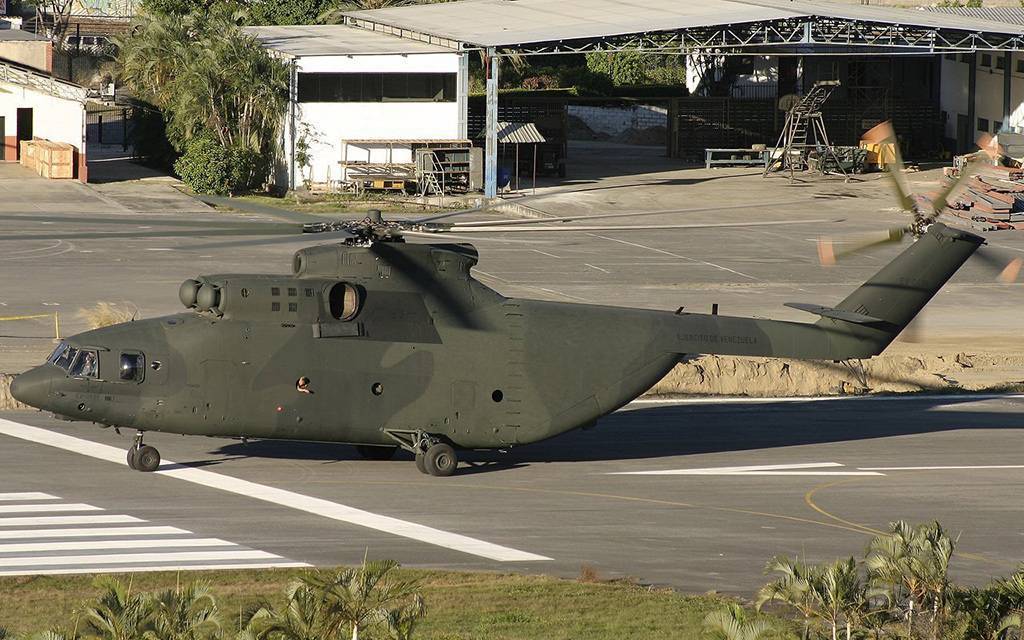

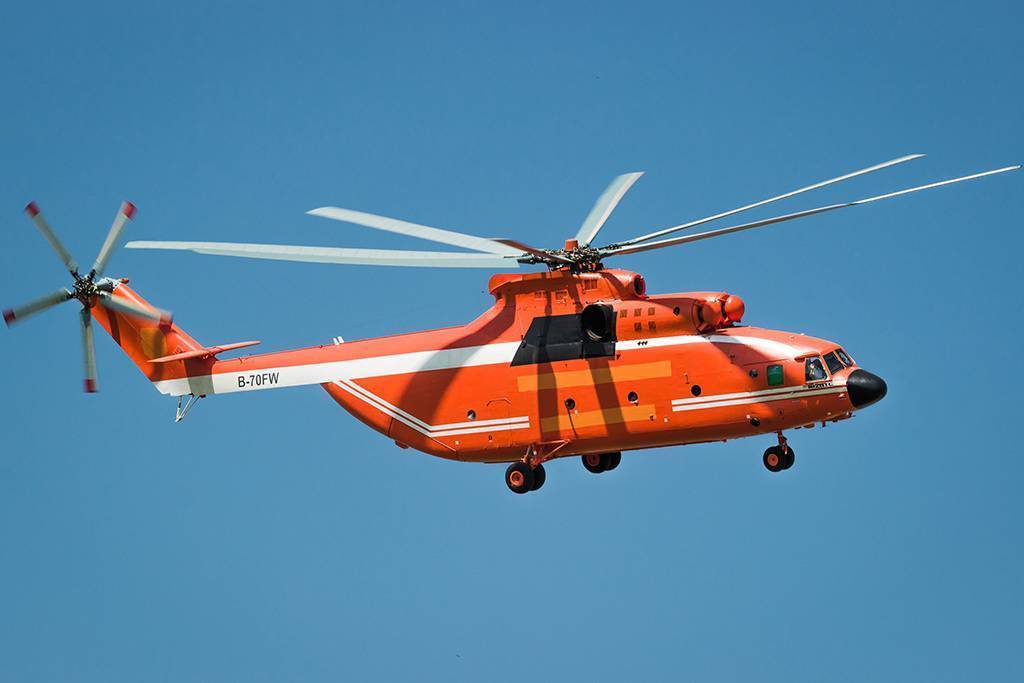

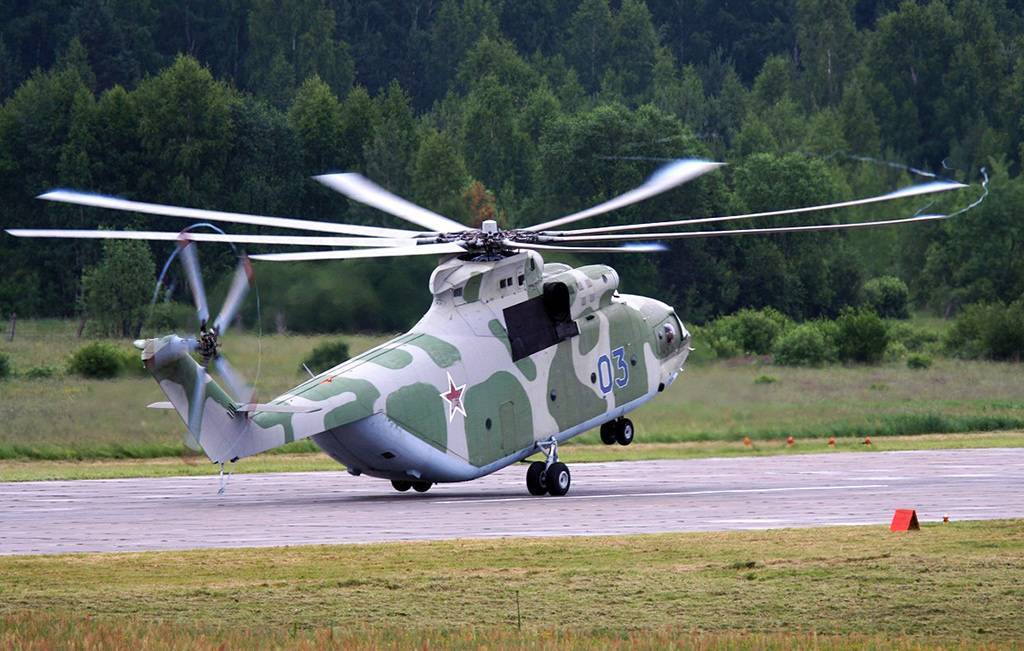

Продолжая развитие тяжелых транспортных вертолетов, необходимых для народного хозяйства и вооруженных сил, МВЗ им. М.Л. Миля в начале 1970-х годов приступил к разработке нового тяжелого транспортного вертолета следующего поколения для замены вертолетов Ми-6 и Ми-10. Требованиями к новому вертолету предусматривалась перевозка грузов массой 20 т на расстояние 400 км при обеспечении статического потолка без учета влияния близости земли более 1500 м. К этому времени проведенными в МВЗ им. М.Л. Миля совместно с ЦАГИ и ЦИАМ исследованиями было установлено, что реальное проектирование вертолетов большой грузоподъемности может быть основано только на применении редукторных систем привода несущего винта, что обусловило выбор одновинтовом схемы с рулевым винтом. Однако при этом основную трудность представляла проблема передачи к несущему винту огромной мощности, которая была успешно решена в ОКБ созданием главного редуктора, выполненного по многопоточной непланетарной схеме и имеющего лишь несколько большую массу, чем редуктор вертолета Ми-6, при вдвое большей передаваемой мощности.

Большое внимание было уделено выбору оптимальных параметров несущего винта: спроектированный восьмилопастный несущий винт диаметром 28 м позволял получить значительно большую тягу, чем пятилопастный несущий винт диаметром 35 м вертолета Ми-6, а проведенные совместно с ЦАГИ исследования по оптимизации аэродинамической компоновки лопастей обеспечили значительное увеличение коэффициента полезного действия несущего винта. В конструкции несущего винта использован ряд технических новшеств: конструкция втулки выполнена из титанового сплава, обеспечивающего высокую усталостную прочность, а в конструкции лопастей со стальным трубчатым лонжероном и каркасом и обшивкой из КМ широко использованы высокопрочные стеклопластики, сотовые заполнители из полимерной бумаги и новые высокопрочные клеи

В результате несущий винт вертолета Ми-26, имея на 40% меньшую массу, развивал на 30% большую тягу.

Компоновка вертолета Ми-26 выбрана такой же, как у вертолета Ми-6, однако габариты его меньше, чем у Ми-6. Фюзеляж с такими же размерами и массой, как у Ми-6, имеет грузовую кабину, объем которой вдвое больше, чем у Ми-6, и которая рассчитана на перевозку вдвое большего груза и снабжена устройствами, облегчающими загрузку и выгрузку. Габариты кабины и грузоподъемность вертолета Ми-26 обеспечивают возможность транспортировки 80—90% боевой техники и грузов мотострелковой дивизии.

В качестве силовой установки для вертолета Ми-26 были выбраны турбовальные ГТД со свободной турбиной Д-136, созданные в Запорожском моторостроительном конструкторском бюро (ЗМКБ) «Прогресс» под руководством генерального конструктора В. А. Лота рева и являющиеся не только самыми мощными турбовальными ГТД в мире, но и отличающиеся малой удельной массой, низким удельным расходом топлива и низкими уровнями шума и эмиссии загрязняющих воздух веществ.

При разработке вертолета большое внимание было уделено совершенствованию его аэродинамических обводов, что позволило значительно снизить вредное сопротивление и способствовало значительному уменьшению километрового расхода топлива, а в результате — увеличению вдвое приведенной транспортной производительности по сравнению с вертолетом Ми-6

Первый полет первый опытный вертолет Ми-26 совершил 14 декабря 1977 г. (летчик-испытатель Г.Р. Карапетян). Разработка вертолета велась под руководством генерального конструктора М.Н.Тищенко. По летно-техническим характеристикам вертолет Ми-26 значительно превосходил отечественные и зарубежные вертолеты, о чем свидетельствуют установленные на нем 14 международных рекордов, среди которых рекорды подъема груза 25 т на высоту 4100 м, 20 т на высоту 4600 м, 15 т на 5600 м и 10 т на 6400 м, а также достижения высоты 2000 м с полетной массой 56 768 кг, установленные 2—4 февраля 1982 г.

Вертолеты Ми-26 неоднократно показывались на международных авиационно-космических выставках, начиная с 34-го Авиакосмического Салона в Париже в 1981 г., демонстрируя грузоподъемность, недоступную для зарубежных вертолетов.

Серийное производство вертолетов Ми-26 началось в 1984 г. на Ростовском вертолетном заводе. Построено более 300 вертолетов для гражданского и военного применения, из которых 40 экспортированы в различные страны, в том числе 12 в Канаду и 10 в Индию.

Эксплуатация

Под конец 1948 г. в г. Серпухов была сформирована учебная эскадрилья ВВС, которая занималась освоением Ми-1 и подготовкой летчиков. До 1951 г. подготовка летного состава проводилась на вертолетах Г-3, а с 1951 г. ее пополнили несколько единиц Ми-1, который на продолжительное время стал основным учебным вертолетом в СССР.

Зимой 1954 г. Ми-1 начали использовать в гражданской авиации. Через пару лет он поступил на эксплуатацию в «Аэрофлот». Можно сказать, Ми-1 и Ми-4 начали эксплуатировать в одно время, поскольку они дополняли друг друга в возможностях.

На Ми-1 установили двигатели АИ-26 мощностью 580 л.с., которые могли поднять в воздух до 2,5 тонн веса. Плюс таких двигателей был в быстром переходе с малых оборотов на большие, что уменьшало вероятность возникновения аварийных случаев.

Однако вертолет был неустойчив к сильным порывам бокового ветра, особенно во время посадки. Иногда наблюдался флаттер несущего винта. Зажигание двигателей осуществлялось путем сильного сжатия воздуха, поэтому во время запуска его в местности с разреженным воздухом (в горах) нередко возникали проблемы.

Ми-1 использовался в военной и гражданской авиации не только СССР, но и в других странах мира.

Хорошие летно-технические характеристики этой модели подтверждены рядом рекордов. В частности за 1957-1968 годы, на Ми-1 установили двадцать семь мировых рекордов. Самые значимые:

  • рекорды скорости – 141, 196 и 210 км/ч на дистанции 1000, 500 и 100 м соответственно;
  • дальности полета – 1654 км;
  • рекорд высоты – 6700 м;
  • одиннадцать женских рекордов.

Исходя из данных статистики авторитетного журнала о военной авиации «Флайт Интернешнл», в 1995 г. на вооружении в разных странах мира находились около 150 вертолетов Ми-1.

Армейская модификация Ми-1В активно использовалась в Китае для борьбы против сил чанхайшистов, а также в других полицейских операциях. Также применялся египтянами и сирийцами в борьбе против израильской армии. В Ираке участвовал в операциях по ликвидации курдских протестов.

В Советском Союзе Ми-1 задействовался для перевозок почты в труднодоступные регионы, использовался в ГАИ и был поставлен на вооружение в ВВС СССР. Снят с эксплуатации в 1983 г. после начала обширного использования более совершенного Ми-26.

Особенности конструкции вертолета Ми-2

Фюзеляж Ми-2 представлен цельнометаллической конструкцией. В надстройке, которая выступала над фюзеляжем машины, была размещена силовая установка, которая представлена двумя газотурбинными двигателями модели ГТД-350. Над силовой установкой размещены радиатор и пропеллер охлаждения. Кабина пилота и пассажира поместилась в носовой части корпуса, где было все оборудование и аккумуляторы.

Средняя часть Ми-2 представлена грузопассажирской кабиной, в которой была одна дверь. В средине салона можно было разместить диваны для пассажиров или же установить дополнительные баки для топлива. В основной бак можно вместить 600 литров горючего. При пассажирском варианте в салоне можно было разместить 8 человек. Кроме того, дополнительные баки можно подвешивать снаружи на бока корпуса вертолета. Также присутствуют два масляных бака, в которые входит по 12 литров масла.

Вертолет имеет внешнюю подвеску, к которой можно крепить грузы массой до 800 кг. Данная модель вертолета оснащена лебедкой, с помощью которой можно поднимать грузы или проводить спасательные операции. На конце хвостовой балки расположен стабилизатор, который работает автоматически в зависимости от шага лопастей главного винта.

Шасси Ми-2 состоит из двух главных опор пирамидального типа и одной передней, довеска использовалась рычажного типа. Стойки оснащались пневматическими амортизаторами. В зимнее время года была возможность замены колес на лыжи.

Несущий винт вертолета состоит из трех лопастей, которые имеют прямоугольную форму, а задний толкающий винт имеет только две лопасти. Управление шагом главного винта осуществляется специальной системой гидроусилителей, но при отказе гидравлики пилот мог прибегнуть к ручному управлению.

Вертолетом можно управлять как в одиночку, так и двумя пилотами, в последнем варианте система управления сдвоена.

Существуют вертолеты Ми-2 для более конкретных заданий, в этом случае они оборудуются дополнительными устройствами. Например, на машины, предназначенные для сельскохозяйственных работ, можно установить систему распылителей, которая позволяет обрабатывать поля химикатами. В этом случае помещаются дополнительные баки для раствора и штанга, на которой расположены сопла для полива.

На вертолетах, которые используются как спасательные машины, установлена лебедка для спасения потерпевших. Она способна поднимать грузы массой до 120 кг. Ми-2 часто используют и для наблюдения за окружающей средой, для этого его снабжают дополнительным специальным оборудованием. Что касается военных моделей вертолета, то тут следует отметить, что Ми-2 может оснащаться разнообразным оружием, в зависимости от поставленной перед ним задачи.

Все оборудование вертолета Ми-2 питается электроэнергией от генератора вырабатывающего напряжение в 27 вольт, который подключен к редуктору двигателей. Кроме генератора, существуют и два аккумулятора, которые питают вертолет током. Наибольшее количество электроэнергии требует система, которая предотвращает обледенение фюзеляжа машины.

В свое время данная машина была оснащена достаточно прогрессивным оборудованием, а именно это был радиокомпас, высотомер и гирокомпас. Военные модели также оснащались радиолокационным приемником.

Характеристика вертолета Ми-4

Ми-4 был изготовлен в двухэтажном варианте, что очень сильно напоминало американский аналог Сикорского под названием S-55. Поскольку новый вертолет имел массу, которая превышала массу Ми-1 в 4 раза, он должен был иметь достаточно мощную силовую установку. Данный летательный аппарат был оснащен двигателем АШ-82В, который выдавал мощность при взлете в 1700 лошадиных сил, а при нормальном полете она достигала 1530 лошадиных сил.

Позади силовой установки была расположена грузовая кабина, которая оснащена сидениями для десантников. Грузовая кабина заканчивалась люком, через который можно было достаточно удобно производить загрузку. Для более удобного поднятия и перевозки грузов Ми-4 был оснащен внешней подвеской, которая способна выдержать вес в 1300 кг. На военные версии вертолета был установлен пулемет, который размещался под фюзеляжем машины. Пулеметом управлял бортмеханик.

Кабина пилотов была расположена над грузовым отделением, причем большую часть ее составляли стеклянные поверхности. За спиной пилотов был расположен отсек, где расположился топливный бак и редуктор. Чтобы дальность полета была больше, машину можно было оснастить дополнительным топливным баком, который устанавливался внутри грузового отсека.

Подъем машины осуществлял четырехлопастной главный винт, который в диаметре имел 21 метр. Все агрегаты несущего и хвостового винтов были значительно усовершенствованы по сравнению с Ми-1. Шарниры вертолета были оснащены резиновыми втулками для защиты. Лопасти винта изготовлялись из стальных лонжеронов, которые крепились с помощью заклепок. Также к ним присоединялся деревянный каркас. Толкающий хвостовой винт состоял из трех лопастей, которые изготовлялись из дерева, в диаметре он был 3,6 метра. Большинство движущихся соединений и кабина пилотов были оснащены противообледенительными системами.

Вертолет Ми-4 стал одной из первых воздушных машин, которые были снабжены гидроусилителями управления. Проводка управления являла собою систему из тяг и качалок. Управление внутри кабины пилотов было полностью дублировано, а достаточно новое на то время оборудование давало возможность проводить полеты в любое время суток и даже при сложных метеорологических условиях. Шасси вертолета Ми-4 состояло из четырех пирамидальных опор, а в конце 50-х годов начали применять и лыжное шасси для зимних условий.

Создатель

В 1945 г. Миль М.Л. защищает докторскую диссертацию «Динамика ротора с шарнирным креплением лопастей и ее приложение к задачам устойчивости и управляемости автожира и геликоптера», в которой излагался опыт по исследованию устройства винтокрылых машин. Вскоре он начинает разработку опытного вертолета ЭГ-1 (экспериментальный геликоптер).

Миль М.Л.

Осенью 1947 г. государственной комиссии был представлен полноразмерный макет вертолета. А 12 декабря вышло постановление о создании ОКБ-4, которое возглавлялось Милем М.Л.

Готовый образец машины получил наименование ГМ-1 (геликоптер Миля). 20 сентября 1948 г. вертолет впервые поднялся в воздух. В ходе испытаний ГМ-1 показал удовлетворительные летные характеристики. Однако в ходе испытательных полетов две машины разбились. Причиной аварий были технические недоработки. Только благодаря настойчивости и энтузиазму Миля работы над проектом не были прекращены.

Боевое применение.

Вертолет пошел в серийное производство под обозначением Ми-1. Первый государственный заказ ограничивался 15-ю машинами. Первоначально в высших кругах довольно скептически относились к идее массового использования вертолетов. Ситуация изменилась во время войны в Корее, после того как поступили сведения об успешном их применении американцами. Ми-1 и его возможности продемонстрировали Сталину. После этого началось крупносерийное производство вертолета.  Конкуренты Ми-1, Як-100 и Б-11, в серию не пошли. С 1954 по 1960 гг. было выпущено 2680 машин.

Судно Б-11.

Судно Як-100.

По своей конструкции Ми-1 – вертолет, выполненный по классической одновинтовой схеме с рулевым винтом на хвостовой балке. Фюзеляж полумонококовый с алюминиевой обшивкой. Кабина состоит из места летчика и размещенного за ним сидения для двух пассажиров. Шасси трехопорное неубирающееся. Несущий винт трехлопастной. На  первых серийных машинах применялись лопасти составной конструкции со стальными, деревянными и полотняными элементами. На поздних модификациях устанавливались цельнометаллические лопасти из алюминиевого сплава. Рулевой винт трехлопастной с деревянными лопастями. Силовая установка состоит из поршневого двигателя АИ-26ГРФ (429 кВт).

Характеристики Ми-1

Ми-1 – многоцелевой вертолет, которых использовался как в ВВС, так и в гражданской авиации стран Варшавского договора. В медицинском варианте машина оснащена двумя подвесными гондолами для перевозки больных. Имеется возможность установки пулеметного и ракетного вооружения.

Максимальная взлетная масса 2330 кг. Максимальная скорость 185 км/ч. Практическая дальность полета 430 км. Практический потолок 3500 м. Полезная нагрузка состоит из двух пассажиров или 255 кг груза.

Полный список характеристик:

Ми-1 видео

Вертолет Ми-1. Галерея.

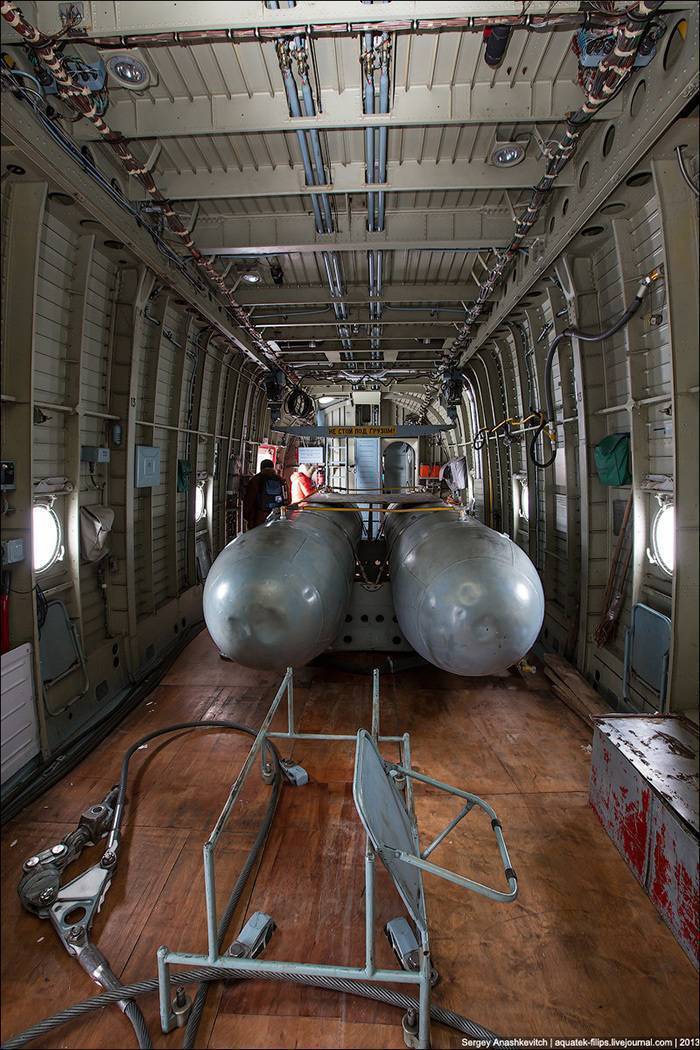

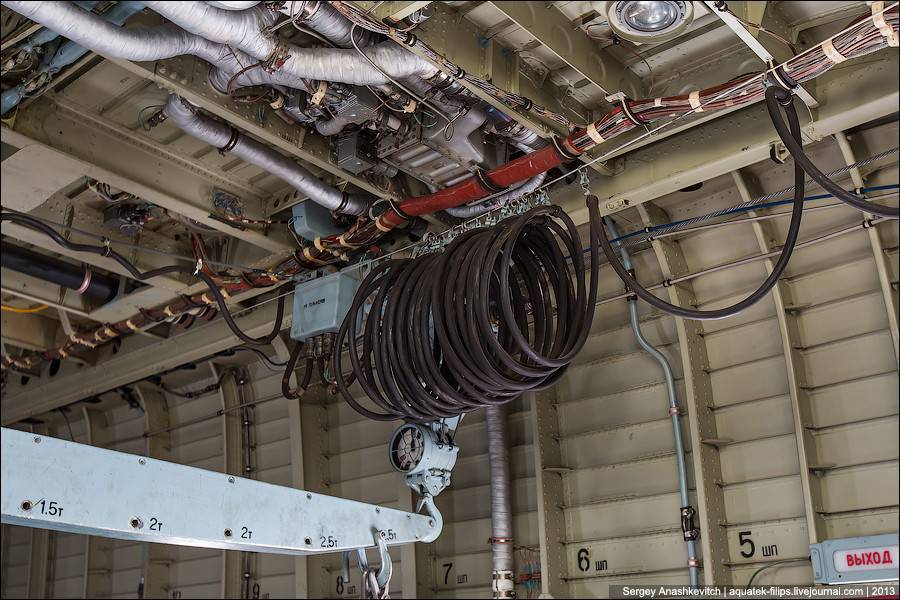

Внутри Ми-26
