Ту-22М3 – заоблачная месть холодной войны

Ту-22 видео

https://youtube.com/watch?v=w7Yh4Vni-a4

Освоение самолета давалось не каждому пилоту. В истории его эксплуатации были прецеденты отказа летчиков вести Ту-22 из-за тяжелой управляемости и высокой аварийности аппарата.

Ту-22 был снят с вооружения ВВС РФ в 1994 г. Последние экземпляры самолета направлены на утилизацию в 1994 г, несмотря на наличие достаточного запаса ресурса.

Несмотря на все неприятные моменты, которые случались в процессе создания и эксплуатации Ту-22, эта модель послужила в дальнейшем базой для разработки сверхзвукового многорежимного ракетоносца Ту-22М.

Сверхзвуковой двухмоторный стратегический бомбардировщик ОКБ А. Н. Туполева стоял на вооружении с 1959 г. Выпускался серийно.

Силовая установка: два турбореактивных двигателя ВД-7 тягой по 12100 кг.

Ту-22 фото

Тактико-техническая характеристика Ту-22

  • Размах, м 27,7

  • Длина, м  40,5

  • Высота, м  8,7

  • Площадь крыла, м2 188,5

  • Полезная масса, кг 10 000

  • Стартовая масса, кг 84 000

  • Скорость полета на высоте 12000 м, км/ч 1590

  • Дальность полета, км  1400—3200

  • Потолок, м 18 000

  • Экипаж, чел  2

Вооружение :

  • одна пушка калибра 23 мм

  • ракеты

  • бомбы

Одновременно с созданием Ту-22 была закончена работа по подготовке к выпуску бомбардировщика Ту-22М, который поступил в небольшом количестве на вооружение в 1972 г. Особенностью самолета Ту-22М было крыло с изменяемой в полете геометрией.

Ту-22М фото

Силовая установка: два турбореактивных двигателя НК-144 тягой по 19 600 кг.

Тактико-технические характеристики Ту-22М:

  • Размах крыла  26,2-34,5

  • Длина, м 40,2

  • Высота, м  9,1

  • Площадь крыла, м2 166

  • Масса пустого самолета, кг 50 000

  • Полезная масса, кг 8000

  • Стартовая масса, кг 110 000

  • Скорость полета на высоте М=1,8-2М

  • Скорость полета у земли, км/ч  900

  • Дальность полета, км  3600

  • Потолок, м  17 000

Вооружение:

  • пушка  1 х 30 мм

  • ракеты

  • бомбы

История создания дальнего бомбардировщика

В 1959 году А.Н. Туполев приступил к разработке проекта Ту-22М. Генеральный конструктор создал машину с крылом изменяемой геометрии, дающим возможность значительно сократить расход топлива на основных режимах полёта. Также была сохранена система вооружения предшественника Ту-22 – ракета Х-22, как основной вид вооружения, но с возможностью подвески ещё двух таких  ракет при боевых действиях на меньшую дальность.

Ту-22

Опытный образец Ту-22МО впервые был испытан в воздухе в конце августа 1969 года и до 1972 года было выпущено ещё девять предсерийных машин. Но, экономичность двигателей НК-144-22 оказалась явно недостаточной и уже серийный Ту-22М1 оснастили другими силовыми установками – двигателями НК-22, развивавшими тягу на 10% больше, чем НК-144-22. На этом этапе в конструкции были убраны крыльевые гондолы шасси, размах крыла стал больше и внедрены различные усовершенствования.

После множества доработок в серию пошёл образец Ту-22М2, в период с 1972 по 1983 год  было выпущено 211 таких машин. В строевые части в начале 1983 года поступил Ту-22М3 с изменённой формой воздухозаборников, усиленной конструкцией крыла и силовой установкой НК-25. На вооружении кроме ракеты Х-22 появилась вращающаяся установка с ракетами Х-15П, самолёт был приспособлен для боевых действий на малой высоте и совместной работе с самолётами ДРЛО.

Ту-22

Ту-22М2

Новый комплекс дальней авиации вызвал тревогу на Западе. Так, 14 мая 1976 года, после учебного полёта из Москвы на Дальний Восток и обратно на Ту-22М2 с одной дозаправкой в воздухе – 7000 км, на переговорах по СНВ-2 представители США подали ноту протеста и включили в свой список этот самолёт как стратегический. Правда, за неимением военных баз по всему миру как в НАТО, он недотягивал до этих показателей, полноправным стратегическим представителем являлся только Ту-160, появившийся позже, в 1981 году. Не сумевшие успокоить американцев, советские дипломаты, возглавляемые Громыко, согласились после бесплодных дискуссий и включили Ту-22М и в свой перечень, с условием, что таковыми считаться будут лишь те, что оборудуются дозаправочными штангами. Штанги сняли, и полёты больше не беспокоили военных США. А вот чтобы улучшить имевшиеся тактико-технические характеристики (ТТХ) на Ту-22М2, Дмитрий Марков решил установить не 22-тонные двигатели, а 25-тонные и довести стреловидность до 65 градусов – таким стал Ту-22М3 в июне 1977-го, обладавший уже долгожданной скоростью 2000 км/ч.

Ту-22М2

История проекта

В 1962 году на вооружение ВВС СССР поступили реактивные сверхзвуковые бомбардировщики Ту-22 (в варианте ракетоносца – Ту-22К). При эксплуатации были выявлены недостатки проекта – самолет оказался тяжелым в управлении и ненадежным, в том числе из-за размещения двигателей в хвосте, под килевым оперением. В середине 1960-х специалисты Московского машиностроительного завода “Опыт”, (ныне – ПАО “Туполев”) на инициативных началах начали разработку нового самолета этого класса.

Поскольку в Министерстве обороны СССР категорически отказывались выделять средства на разработку нового типа сверхзвукового бомбардировщика спустя всего несколько лет после начала эксплуатации Ту-22, работы формально проводились как глубокая модернизация Ту-22К. Фактически же был разработан новый самолет с крылом изменяемой стреловидности и двигателями, расположенными по бокам фюзеляжа. В 1969-1973 годах были созданы несколько модификаций, только одна из которых строилась большими сериями.

  • Ту-22М0 – опытный самолет. Небольшая партия проходила испытания в 1969-1971 годах.
  • Ту-22М1 – опытная модификация с новыми двигателями НК-144-22, доработанным крылом увеличенного размера, кормовой пушкой и др. В начале 1970-х годов было построено девять экземпляров.
  • Ту-22М2 – первый серийный вариант с увеличенной боевой нагрузкой. В 1973-1983 годах были построены 211 единиц. Принят на снабжение авиации ВМФ и ВВС СССР под обозначением Ту-22М.

Однако эти самолеты в полной мере не удовлетворяли государственного заказчика. В 1974 году Совет Министров СССР выпустил постановление, касавшееся дальнейшего развития бомбардировщика. Требовалось разработать новую модификацию самолета, оснастив ее перспективными видами ракетного вооружения, увеличив загрузку бомбовым вооружением, доработав крыло, заменив двигатели НК-22 более мощными НК-25 и др.

Не хотите по-хорошему — будет по-плохому

Из 90 тысяч кв. км захваченной боевиками к январю 2016 года территории Сирии и Ирака на сегодня освобождены 64 тысячи кв. км. Это убедительный успех правительственных войск. Есть и политические достижения.

Режим прекращения огня в Сирии действует с 27 февраля. К перемирию присоединились уже 179 населенных пунктов, и если кого-то из вооруженных «оппозиционеров» не устраивает мирный процесс, с ними будут разговаривать по-другому. Невзирая на зарубежную поддержку, связи и покровительство.

10 июля армия Сирии не допустила прорыва боевиков из окружения близ Алеппо, в котором продолжает гибнуть мирное население. И логичнее сократить путь к миру.

В подобной ситуации Россия может значительно увеличить количество боевых вылетов смешанной авиагруппы в Сирии, дальних бомбардировщиков (из России), массированно применить высокоточное оружие (крылатые ракеты морского и воздушного базирования «Калибр-НК») и палубную авиацию крейсера «Адмирал Кузнецов» (будет нести боевую службу в Средиземном море с октября 2016 года по январь 2017-го). А режим перемирия можно оставить действовать лишь для тех, кто выполняет условия перемирия, включая западных инструкторов сирийских «отрядов оппозиции». Мне кажется, это было бы справедливо.

Когда-то российское руководство предупреждало западных партнеров: Украину лучше не трогать. Не послушали. И что из этого вышло? С позицией Кремля по гражданской войне в Сирии тоже до поры не считались. И, похоже, наши западные партнеры все еще поставляют оружие ближневосточным террористам. На что надеются?

Прямым текстом в немецком издании Der Spiegel советник российского президента Сергей Караганов объясняет Западу: если России придется воевать, это будет не так, как вы планируете.

Удар Ту-22МЗ в Сирии 12 июля можно назвать тактическим предупреждением накануне заседания Совета Россия-НАТО. Возможно, для кого-то в Брюсселе и Вашингтоне это шанс осознать, что Россия умнее, сильнее и решительнее, чем принято думать на Западе.

Садист в «АТО» забил сослуживца до смерти на глазах шести других солдат

Модификации Ту-22

Самолет выпускался в различных модификациях: бомбардировщик Ту-22А и Ту-22Б, разведчик Ту-22Р, ракетоносец Ту-22К, постановщик помех Ту-22П и учебно-тренировочный Ту-22У. Большая часть из выше представленных имела в наличии систему дозаправки топливом по схеме «шланг-конус».

Разведывательный вариант самолета Ту-22Р, Ту-22РМ осуществлял видовую, радиотехническую и радиоэлектронную разведку. Также они могли проводить аэрофотосъемку в прифронтовой зоне и оперативной области противника, чему способствовала установка трех бортовых фотоаппаратов.

Помимо разведчика, создан специальный учебный вариант Ту-22У для обучения летчиков техники пилотирования и самолетовождения.

Модификация Ту-22П предназначена для создания пассивных и активных помех в сантиметровом, дециметровом и метровом диапазоне. Новая, более мощная РЛС, которая была установлена на Ту-22П, позволяла отслеживать воздушные цели и направлять на них истребителей, а также была связана с наземными средствами ПВО.

Ту-22 стал наиболее аварийным самолетом Советской Армии: до 1975 г. было разбито 20% авиапарка, то есть около 70 машин.

Окончательно самолет сняли с вооружения ВМФ и ВВС России в 90-е годы.

Изменения в Ту-22М3

В модели Ту-22М3 изменилась геометрия воздухозаборников и носовой части. Стало возможным нести 3 единицы 4,5-тонных сверхскоростных (1000 м/сек) Х-22 и в бомболюке вместить 6 сверхзвуковых Х-15 с дальностью 300 км, ещё 4 таких же ракеты можно было подвесить под крылья. В бомбардировочном положении можно было нести 24 т смертоносного груза. Четвёрка самолётов накрывала 70 га земной поверхности. В 1984-м в Афганистане Ту-22М3 бомбили вражеские базы в горах и минировали караванные пути из Пакистана. С целью лишить боевиков финансирования, на изумрудные шахты моджахедов сбрасывали 1,5 и 3 тонные бомбы. Спасаясь от переносного зенитно-ракетного комплекса (ПЗРК), Ту-22М3 проходили горы на сверхзвуке, в остальных случаях в них не позволяла попасть высота 10 – 13 км.

В 1992 году умер Дмитрий Марков, созданием Ту-22М2 сделавший прорыв в авиастроении. В декабре 2000-го главным конструктором стал А. Пухов, ведущий компоновщик этих машин, начиная с 1970-х, который сегодня довёл могучий комплекс 4-го поколения Ту-22М3 до совершенства.

История «Евростратега»

Бомбардировщики Ту-22М2/М3, в 1970–1980-е годы массово сменившие дозвуковые Ту-16 и первые сверхзвуковые Ту-22Б/Ту-22К в составе ВВС СССР, нередко называли «Евростратегами» — подчеркивая, что их дальность, недостаточная для межконтинентальных операций, позволяет, действуя с территории СССР, атаковать любые цели в Европе (и шире — на Евроазиатском континенте и в Северной Африке). Кроме того, новые машины поступали в морскую ракетоносную авиацию ВМФ СССР, став одним из двух главных инструментов борьбы с авианосными группами потенциального противника.

В общей сложности для Минобороны СССР построили около 500 бомбардировщиков Ту-22М2 и М3, подавляющее большинство которых после распада Советского Союза досталось РФ.

ту

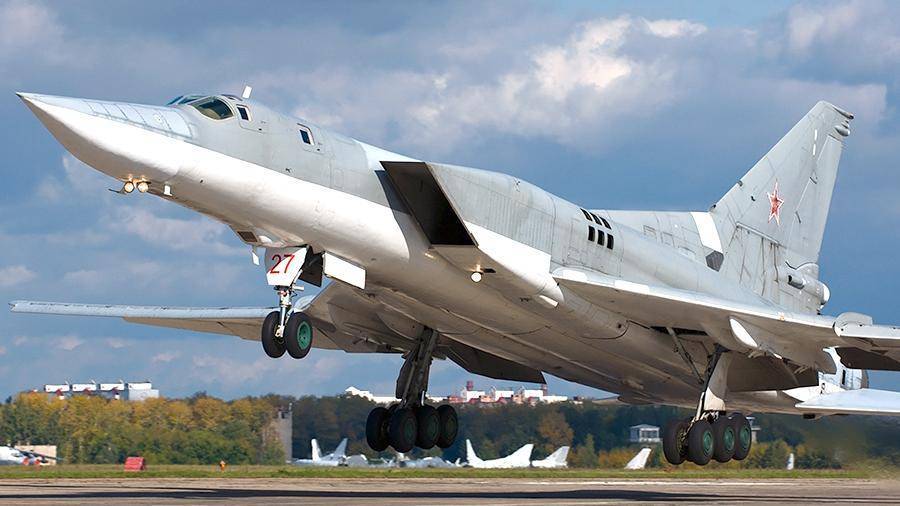

Ту-22М3 взлетает с аэродрома Дягилево

Фото: commons.wikimedia.org/Alex Beltyukov

В последующие годы их парк сильно сократился: все Ту-22М2 были списаны, кроме того, ликвидированы части морской авиации с передачей оставшейся (очень небольшой) части Ту-22М3 в ВВС. К настоящему времени в составе командования дальней авиации ВКС России насчитывается, по имеющимся данным, около 70 самолетов Ту-22М3.

Машины этого типа активно участвовали в локальных конфликтах, начиная с войны в Афганистане и заканчивая операцией в Сирии. При этом основным используемым оружием во всех этих войнах были свободнопадающие авиабомбы разных типов. Ракетное оружие, будь то сверхзвуковые противокорабельные крылатые ракеты Х-22 или аэробаллистические Х-15, так и остались в арсеналах — война, для которой они создавались, к счастью, на произошла.

Интересные факты

  • В годы «холодной войны» авианосные корабли стран НАТО больше всего боялись атак Ту-22, недаром их прозвали «убийцами авианосцев».
  • В ходе военных действий в Афганистане Ту-22М3 ограниченно использовались в самом конце войны при выводе войск.
  • На территории Чечни Ту-22М3 участвовал в отдельных операциях для более точной наводки штурмовиков на цель с помощью ОСАБ.

Ту-22

  • В грузино-осетинском конфликте 2008 года Ту-22М3 уничтожали живую силу и наносили бомбовые удары по складам и аэродромам, располагавшимся в Кодорском ущелье.
  • После того, когда в ходе этой войны был сбит в одной из операций Ту-22М3, командование решило больше не применять эти самолёты.
  • В ноябре 2015 года четырнадцать Ту-22М3 приняли участие в боевых действиях российских ВКС в воздушном пространстве Сирии.
  • Ту-22М3 принял участие в съёмках фильма «Особенности национальной охоты», а в фильме «Все  страхи мира» есть сюжет атаки этого самолёта на авианосец.

Ту-22

Пожиратели кораблей

Дальний многорежимный ракетоносец-бомбардировщик Ту-22М3 предназначен для нанесения ракетных и бомбовых ударов в оперативных зонах сухопутных и морских театров военных действий по неподвижным и подвижным объектам (оптически видимым и радиолокационно-контрастным, площадным и одиночным) управляемыми ракетами и авиационными бомбами — одиночно и в составе группы самолетов.

Зона боевых действий практически в центре Сирии явно нуждалась в зачистке от крупных бандформирований и современных образцов вооружений. И дальние бомбардировщики Ту-22М3(боевой радиус с полезной нагрузкой — около 2000 км), способные выполнять задачи в любое время суток и в любых метеоусловиях, отработали эффективно.

Ранее официальные представители Минобороны РФ сообщали, что авиабаза в Гвардейском (Крым) в 2016 году получит морской ракетоносный авианосный полк (МРАП), вооруженный дальними бомбардировщиками Ту-22М3. С крымского аэродрома по прямой до Алеппо — всего 980 км, полчаса полета (не зря же турецким помидорам включили зеленый свет). Однако эти самолеты могут гораздо больше.

Дальний сверхзвуковой бомбардировщик-ракетоносец Ту-22М3 (по кодификации НАТО — Backfire-С) — наиболее совершенная модификация Ту-22М. Имеет на борту мощное вооружение для уничтожения корабельных группировок на море и военно-промышленных объектов в глубоком оперативном тылу противника.

Способен вести разведку с использованием штатных бортовых радиоэлектронных средств, а также ставить активные и пассивные помехи атакующим самолетам, средствам управления и наведения истребителей-перехватчиков, комплексам зенитных управляемых ракет.

В годы холодной войны для натовских штабов в Европе Ту-22МЗ были постоянной головной болью, и не случайно ракетоносцы назвали «пожирателями кораблей».

Былое противостояние осталось в прошлом веке, однако для Ту-22МЗ из Крыма до Брюсселя по-прежнему — один час полета (Средиземное море и того ближе), а ракетное оружие сегодня стало совершеннее.

Близ Алеппо мощь Ту-22МЗ может показаться чрезмерной. Разумеется, у ближневосточных террористов нет боевых кораблей. Однако и современных управляемых ракет западного производства у них раньше не было. Случайно ли в зоне боевых действий не впервые оказался образец высокотехнологичного, по некоторым данным, американского оружия?

Не из пулеметной тачанки в ноябре 2015 года в Сирии был уничтожен вертолет поисково-спасательной службы Ми-8. Оружие ближневосточных террористов вызывает неудобные вопросы к нашим американским партнерам и их союзникам.

Между тем, Вашингтон считает необходимым сократить количество авиаударов в Сирии, и эта гуманитарная озабоченность выглядит очень странно.

Конструкция бомбардировщика Ту-22

Аэродинамическая схема Ту-22 представляет собой планер с низкорасположенным крылом изменяемой геометрии и мощным вертикальным хвостовым оперением с поворотным стабилизатором. Крыло с высокой степенью механизации оснащено трёхсекционными предкрылками, закрылки размещены на центроплане и консолях, интерцепторы с тремя секциями работают как элероны, управляя машиной по крену.

Ту-22

Гидравлическая система с ЭДУ поворачивает крыло на фиксированные положения от 200 до 600 через каждые 10 градусов и на крайний угол поворота в 650. Отрицательное влияние воздухозаборников с воздушными тоннелями и центроплана на аэродинамику вертикального оперения при больших углах атаки удачно компенсировали установкой форкиля больших размеров.

Кабина пилота на самолёте Ту 22М3

Кабина экипажа у Ту-22М3 значительно комфортнее и эргономичнее, чем у предшественника Ту-22. Планировка мест осталась прежней – впереди командир и правый пилот, сзади штурман и оператор. Каждый член экипажа размещается в катапультном кресле КТ-1М, покидание осуществляется вверх, лицом против потока.

Ту-22 кабина пилота

Несколько уменьшилась площадь остекления фонаря, чтобы блики не мешали следить за показаниями приборов. Комплексная система кондиционирования воздуха поддерживает внутри кабины комфортные условия для работоспособности всех пилотов.

Шасси самолёта трёхопорное, передняя стойка управляемая, основные стойки состоят из трёхпарных тормозных колёсных тележек. В полёте стойки убираются внутрь корпуса самолёта, основные перпендикулярно полёту, носовая – назад по полёту.

На Ту-22М3 установили новую радиолокационную станцию и улучшенный прицельный комплекс, двигатели оснастили современной электронной системой управления. Электронное управление получили новые бесщёточные генераторы в системе электроснабжения. Заменены свинцовые аккумуляторы на кадмиево-никелевые  батареи, что повысило качество электропитания и надёжность электроники.

Ту-22 компоновочная схема

Ту-22М3

Первый Ту-22М3 (заводской номер 2105) впервые поднялся в воздух 20 июня 1977 года. Машиной управлял экипаж в составе командира Анатолия Бессонова, второго пилота Александра Махалина, штурмана-навигатора Анатолия Еременко и штурмана-оператора Бориса Кутакова.

В 1978 году после завершения программы летно-доводочных испытаний бомбардировщик был запущен в серийное производство (до 1983 года велось параллельно с выпуском Ту-22М2). В окончательном виде принят на вооружение авиации советских ВМФ и Дальней авиации в марте 1989 года.

Серийно строился до 1993 года на Казанском авиационном производственном объединении имени С. П. Горбунова (ныне – Казанский авиационный завод им. С. П. Горбунова – филиал ПАО “Туполев”). По данным из открытых источников, всего было выпущено 497 единиц Ту-22М различных модификаций, в том числе 268 единиц Ту-22М3.

Минусы конструкции Ту-22

В процессе эксплуатации был выявлен ряд недостатков самолета. На сверхскоростных режимах полета из-за воздушных колебаний и неудачного расположения моторов над хвостовым оперением машина становилась тяжело управляемой. Реверсный эффект элеронов вызвал необходимость ограничить максимальную скорость самолета до 1,4 М. Нагрев обшивки и деформация конструкции вызывали самопроизвольный сдвиг тяг управления, что порождало сильные разворачивающие и кренящие моменты.

Самолет становился неустойчивым в управлении и просто поддавался продольной раскачке. Чтобы устранить вышеперечисленные недостатки, установили автомат продольной устойчивости АУ-105А, демпферы тангажа ДТ-105А, автомат дополнительных усилий АДУ-105А. Неудобства для экипажа составляли высокая посадочная скорость самолета, катапультируемые вниз кресла и плохой обзор с рабочего места.

Моторы ВД-7М тоже не были доскональными. Позже их заменили более надежными и мощными ТРДФ РД-7М2, проводилась постоянная модернизация экземпляров, находящихся в эксплуатации.

Каждый день эксплуатировать данный самолет было весьма проблематично. Предварительная подготовка отнимала целый день, предполетная – до 3,5 часов. Из-за размещения двигателей на большой высоте затруднялся доступ к ним для проведения техобслуживания.

Во время ремонта или обслуживания Ту-22 специалисты должны были иметь мощную защиту органов слуха из-за раздававшегося широкополосного сильного грохота силовых установок.

Слабые показатели надежности и недоведенность некоторых важнейших систем в состояние безопасного использования привели к череде крушений самолетов этой серии. Ошибки и конструктивные просчеты постоянно исправлялись путем доработок персоналом ОКБ и советской промышленностью. До нормального состояния, позволяющего безопасное применение, самолет Ту-22 был доведен лишь в середине 80-х годов. Наиболее проблемным стал ракетоносец Ту-22К.

Перевооружение 2017-2020

Вместо Х-22 в 2016-м принята Х-32 с защитой от радиопомех. Вместо Х-55 и Х-555 появились Х-101 и Х-102, в перспективе гиперзвуковые ракеты «Циркон». Безупречную точность бомбометания обеспечивает прицельно-вычислительная система СВП-24-22 2012 года, которая позволяет применять с одинаковым результатом даже бомбы времён ВОВ. Ту-22М3 меняет свою бортовую РЛС и мониторы, вооружена РЭБ последнего поколения.

P.S. Из 268-ми построенных Ту-22М3 осталось не более 170-ти самолётов, из них сегодня в РФ 30 в строю, которые планово модернизируются к 2020-му, остальные, забытые, смогут летать лишь после полного восстановления, и далеко не все.

Летно-технические характеристики

– размах крыла – 55,7 м (при стреловидности 20 градусов), 35,6 м (при стреловидности 65 градусов);

– высота – 13,6 м;

– максимальная взлетная масса – 275 тыс. кг;

– максимальная скорость – около 2 тыс. км/ч (2 Маха);

– практический потолок – 15 тыс. м;

– практическая дальность – 12 тыс. 300 км, максимальная дальность – 14 тыс. 600 км;

– продолжительность полета – до 15 ч;

– экипаж – 4 человека;

– вооружение: в двух барабанных пусковых устройствах в бомбоотсеке – 12 стратегических крылатых ракет Х-55СМ или Х-101 (после модернизации самолета), либо 24 ракеты Х-15С. Ту-160 способны нести бомбы – 12 фугасных свободного падения ФАБ-1000 или 22 ФАБ-750, а также корректируемые КАБ-1500, бомбы объемного взрыва повышенной мощности, атомные бомбы и морские мины. Максимальная боевая нагрузка – 45 тыс. кг.
