Сверхзвуковой пассажирский самолёт Ту-144

Конструкция

ПГО Ту-144

Ту-144С представляет собой выполненный по схеме «бесхвостка» низкоплан. Готическое крыло с отклоненным вниз носком имеет угол стреловидности передней кромки 76° в околофюзеляжных частях и 57° на всей остальной части. У серийных самолетов крыло значительно изменено (кроме увеличения размаха и кривизны профиля, использована аэродинамическая крутка, а концевые части крыла отклонены вниз). Оптимальная полетная форма самолета (форма крыла в плане, распределение толщин, деформация срединной поверхности, крутка) позволила достичь самого высокого аэродинамического качества (8,1 при М=2) на крейсерском режиме. Крыло самолета (удлинения 1,63 и сужения 7, многолонжеронной конструкции) состоит из основной и отъемных частей и имеет силовую нагруженную обшивку в виде монолитных фрезерованных панелей. У серийных самолетов предусмотрена убирающаяся взлетно-посадочная механизация типа «переднее крыло». Это многоразрезное (типа ЦАГИ) прямое крыло с размахом около 3 м и отрицательным поперечным V располагается в носовой части фюзеляжа за кабиной экипажа. Каждая его консоль имеет выпукло-вогнутый профиль и оснащена четырьмя постоянными щелями. Убирающееся переднее крыло используется только во время взлета и посадки.

Схема Ту-144

Фюзеляж круглого сечения имеет носовой обтекатель кабины экипажа, отклоняющийся вниз под углом 12° в условиях взлета и на 17° при посадке. Остекление кабины экипажа прототипа состоит из двух передних, а также боковых окон. Носовой обтекатель снабжен четырьмя продольными удлиненными боковыми окнами, обеспечивающими видимость вперед во время его подъема и в крейсерском полете. Существенной модификации подвергнут фюзеляж, который у серийных самолетов предназначался для размещения 150 пассажиров в трех салонах вентиляционного типа. В самолетах первого класса кресла располагаются по схеме 1 + 2 на расстоянии 102 см, а в туристском 2 + 3 на расстоянии 87 см. В связи с увеличением длины фюзеляжа предусмотрены дополнительные третьи входные двери и 32 (вместо 25) иллюминатора с каждой стороны. Оборудование пассажирских салонов поставлялось из ГДР.

Схема уборки шасси

Шасси – трехстоечное. Передняя стойка имеет спаренные колеса. В серийных самолетах использовались 8-колесные тележки, которые убираются в ниши, находящиеся в гондолах двигателей. Каждая ниша закрывается двумя передними и двумя задними створками. При выпущенном шасси створки открыты и выступают вниз за обводы гондолы. При уборке главных стоек тележки поворачиваются в поперечной плоскости на 90°, а сами стойки убираются в направлении полета. Главные тележки снабжены колесами диаметром 950 мм с давлением в пневматиках 13,5 кГ/см2.

Серийные самолеты оснащены 4 усовершенствованными двигателями НК-144А конструкции Н. Д. Кузнецова. Они установлены попарно в двух гондолах длиной около 23 м, размещенных под центропланом. У серийных самолетов гондолы удалены от продольной оси самолета на значительное расстояние и представляют собой отдельные конструктивные узлы.

Пассажирские сверхзвуковые

Опытный Ту-144 на аэродроме ЛИИ

Успехи в создании в 50-е годы сверхзвуковых боевых самолетов, в том числе и тяжелого класса, создало благоприятную обстановку для изучения возможности создания сверхзвукового пассажирского самолета (СПС). Во второй половине 50-х годов по обе стороны «железного занавеса» появляются сначала опытные, а затем и серийные сверхзвуковые тяжелые самолеты военного назначения, и, практически сразу на их базе ведущие мировые авиационные фирмы подготавливают проекты СПС различных аэродинамических и компоновочных схем. Детальный анализ и дальнейшая проработка предложенных проектов СПС на базе первых сверхзвуковых бомбардировщиков показали, что создание эффективного конкурентноспособного СПС путем модификации военного прототипа – задача крайне сложная (в отличие от процесса создания первых реактивных пассажирских самолетов на базе дозвуковых тяжелых боевых самолетов). Первые сверхзвуковые боевые тяжелые самолеты по своим конструктивным решениям в основном отвечали требованиям сравнительно кратковременного полета на сверхзвуке. Для СПС требовалось обеспечить длительный крейсерский полет на скоростях соответствующих как минимум М=2, плюс специфика задачи по перевозки пассажиров требовала значительного повышения надежности работы всех элементов конструкции самолета, при условии более интенсивной эксплуатации с учетом увеличения длительности полетов на сверхзвуковых режимах. Постепенно, анализируя все возможные варианты технических решений, авиационные специалисты, как в СССР, так и на Западе пришли к твердому мнению, что экономически эффективный СПС необходимо проектировать как принципиально новый тип летательного аппарата.

В ОКБ А.Н.Туполева к решению проблемы проектирования СПС подошли в начале 60-х годов. Первые технические предложения ОКБ по СПС в основном базировались на проектах дальних бомбардировщиков: прежде всего на проектах самолетах семейства Ту-22 («105А» и «106А» – «134»), а также проекте стратегического ударного самолета «135» – 135П. В дальнейшем, когда начались работы по Ту-144, С.М. Егер предложил предварительный проект Ту-144 с двигателями НК-144, по своим компоновочным решениям повторявший проект Ту-135П. Помимо ОКБ А.Н.Туполева, предварительной проработкой по теме СПС в СССР занималось ОКБ-23 В.М.Мясищева. В этом ОКБ в конце 50-х годов на основе технических решений по стратегическим самолетам-носителям М-50/М-52 и М-56/М-57 были подготовлены предложения по нескольким оригинальным проектам СПС (М-53, М-55А, М-55Б и М-55В).

Начало 60-х годов ознаменовалось развертыванием практических работ над англо-французским СПС «Конкорд» (начало исследований по теме 1955-1956 годы) с крейсерской сверхзвуковой скоростью полета более М=2 и дальностью полета со 120-140 пассажирами на борту 6000-6500 км. Одновременно основные авиационные фирмы США, исходя из своего видения рынка будущих СПС, приступили к работам по проектированию значительно более крупного СПС чем «Конкорд», предназначенного для перевозки 250-300 пассажиров с крейсерской скоростью до М=3 на дальность 7000-8000 км (проекты фирм Боинг, Локхид, Дуглас).

«Конкорд» и Ту-144

Разработчикам пришлось поломать голову, чтобы найти оптимальную схему машины. Принципиально важна скорость проектируемого лайнера — 2500 или 3000 км/ч. Американцы, узнав, что «Конкорд» рассчитывается на 2500 км/ч, заявили, что всего на полгода позже выпустят свой пассажирский «Боинг-2707», выполненный из стали и титана. Только эти материалы без разрушительных последствий выдерживали нагрев конструкции при соприкосновении с воздушным потоком на скоростях 3000 км/ч и выше. Однако цельные стальные и титановые конструкции должны еще пройти серьезную технологическую и эксплуатационную проверку. На это уйдет много времени, и Туполев принимает решение строить сверхзвуковой самолет из дюралюминия, в расчете на скорость 2500 км/ч. Американский проект «Боинга» впоследствии был вообще закрыт.

В июне 1965 года модель показали на ежегодном авиасалоне в Париже. «Конкорд» и Ту-144 оказались поразительно похожими друг на друга. Советские конструкторы говорили — ничего удивительного: общая форма определяется законами аэродинамики и требованиями, предъявляемыми к определенному типу машин.

Каким будет Ту-244 по лётно-техническим характеристикам

Проектирование затянулось, Ту-144 в комплектации 1968-го достиг своих первых конструкторских характеристик к середине 1970-х. Работы по его усовершенствованию с 1992-го – начало проекта Ту-244, с тех пор прошло уже 25 лет, чтобы закончить начатое понадобится ещё 10. Наглядно видно, что привлечение США, Англии и Франции к развитию программы Ту-244 с распадом ССССР ни к чему хорошему не привели, как и во всех подобных случаях по бывшему СССР. Только сбор научных данных от Ту-144ЛЛ для военно-космической программы НАСА и торможение наших предприятий в развитии.

На сегодня много вариантов проектов Ту-244. Точно никто не скажет, каким будет сам самолёт. По неофициальным источникам распространяется неоднозначная информация. Описанные ниже характеристики – условные, составлены на базе нынешних возможностей. Характеристики: длина 88,7 м; размах крыльев 54,77 м, площадь 1 200 кв.м., а удлинение 2,5 м; стреловидность крыла по кромке – у центроплана 75 град., – у консоли 35 градусов; ширина фюзеляжа 3,9 м, высота 4,1 м, багажное отделение на 32 кв.м.; взлётная масса 350 т, включая топливо 178 т; двигатели НК-32 – 4 единицы; крейсерская скорость 2,05 М; дальность 10 тыс. км.; макс. высота 20 км.

 макет ту-244

Судьбы самолётов[править]

Вечный памятник Ту-144 в музее в Зинсхайме, Германия (№ 77112)

Строительство самолётов Ту-144 (с учётом так называемой нулевой серии) велось с по 1984 годы. Всего было построено 16 машин: борты № 68001, 77101, 77102, 77103, 77144 (бывший 77104), 77105, 77106, 77107, 77108, 77109, 77110, 77111, 77112, 77113, 77114 и 77115. Ещё одна, последняя построенная машина (серийный номер 09-2, бортовой 77116) осталась невостребованной ни МАП, ни МГА, долго стояла на территории Воронежского авиазавода и в итоге была порезана. Кроме того, было собрано ещё несколько планёров Ту-144 для наземных испытаний.

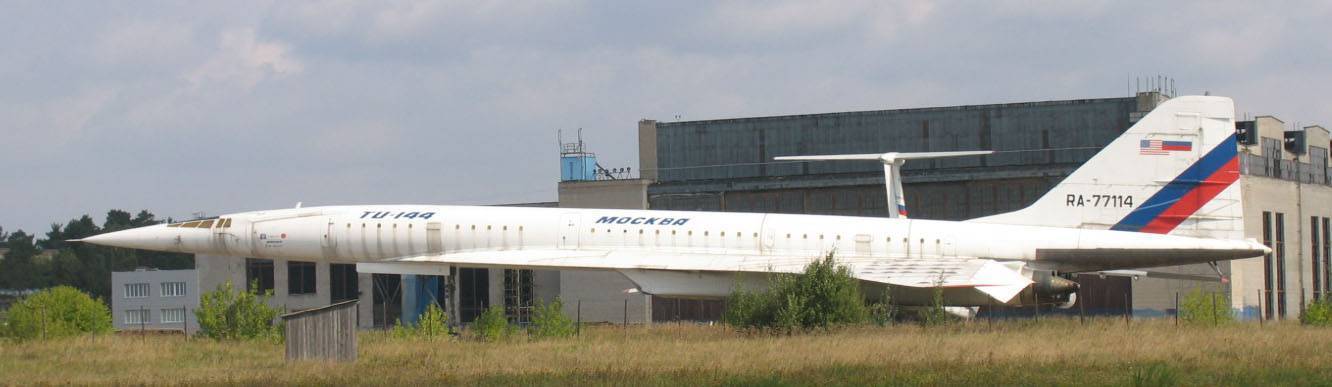

Ту-144 в Жуковском (№ 77114)

Ту-144 и Су-25 в Монинском авиамузее (№ 77106)

Ту-144 в Ульяновском авиамузее (№ 77110)

В восстановленном состоянииправить

Практически полностью укомплектованы деталями и могут быть восстановлены до лётного состояния следующие самолёты:

  • Ту-144ЛЛ № 77114, который использовался для тестов НАСА, хранится на аэродроме в Жуковском.
  • Ту-144Д № 77115 также хранится на аэродроме в Жуковском. В 2007 году Ту-144Д № 77115 был заново окрашен в соответствии с исторической схемой окраски и выставляется для всеобщего обозрения на авиасалоне МАКС начиная с 2007 года.
  • Ту-144С № 77110 в музее гражданской авиации в Ульяновске

Самолёт № 77114 планируется к установке в качестве памятника в Жуковском (на автомобильной развязке между Туполевским шоссе и ул. Туполева) в августе 2016 г.

В музеяхправить

  • Ту-144 № 77106 в музее ВВС в Монино под Москвой
  • Ту-144 № 77110 в музее гражданской авиации в Ульяновске ()
  • Ту-144Д № 77112 в музее техники в Зинсхайме (Германия) является наиболее качественно отреставрированным экземпляром. Установлен рядом с французским «Конкордом».

На храненииправить

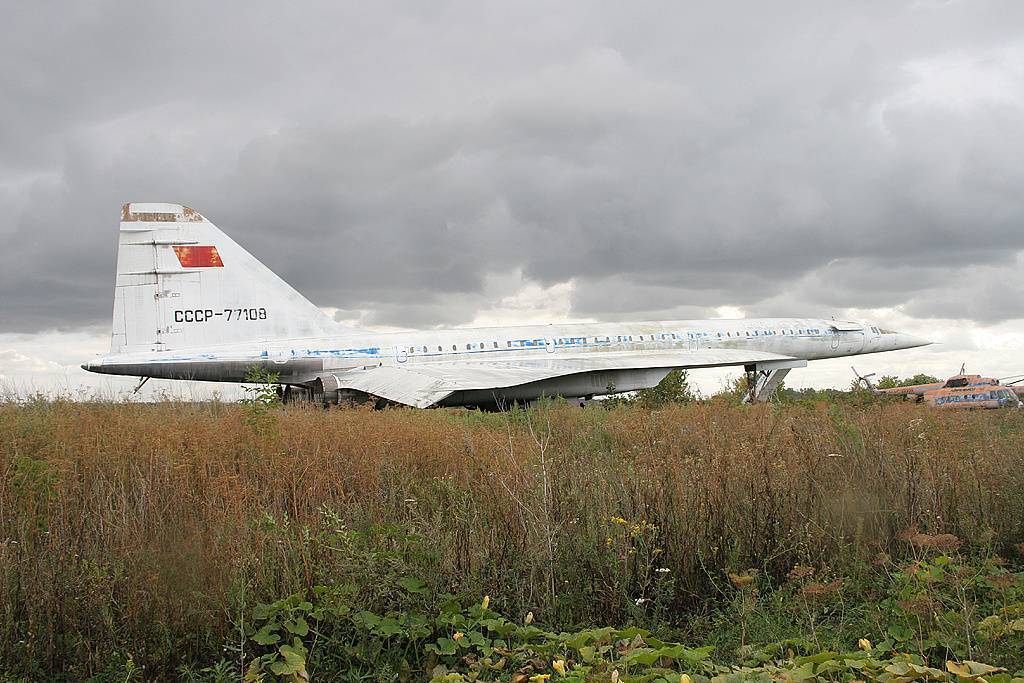

Ту-144 №СССР-77108 в Самаре (№ 77108)

Файл:Dementev street 5.jpg Ту-144 №СССР-77107 в Казани (№ 77107)

  • Ту-144 № 77107 в Казанском авиационном институте
  • Ту-144 № 77108 на учебном аэродроме Самарского аэрокосмического университета

Несохранившиеся самолётыправить

  • Ту-144 № 77102 разбился 3 июня 1973 года во время демонстрационного полёта в Ле Бурже.
  • Ту-144 № 77111 из-за возгорания в воздухе совершил аварийную посадку недалеко от Егорьевска (самолёт был полностью уничтожен, погибло 2 человека).

Остальные 7 самолётов были разобраны или разрезаны на цветные металлы в 1990-х годах.

Совершенствование сверхзвукового самолета

Работы над совершенствованием сверхзвукового самолета продолжались еще несколько лет. Выпущено пять серийных самолетов; еще пять находились в процессе постройки. Разработана новая модификация — Ту-144Д (дальний). Однако выбор нового двигателя (более экономичного), РД-36-51, потребовал значительной перепланировки самолета, особенно энергетической установки. Серьезные конструктивные пробелы в этой области привели к задержке выпуска нового лайнера. Лишь в ноябре 1974 года серийный Ту-144Д (бортовой номер 77105) поднялся в воздух, а спустя девять (!) лет после своего первого полета, 1 ноября 1977 года, сверхзвуковой самолет получил свидетельство летной годности. В тот же день открыты пассажирские рейсы. За свою недолгую эксплуатацию лайнеры перевезли 3194 пассажира. 31 мая 1978 года полеты прекращены: на одном из серийных Ту-144Д возник пожар, и лайнер потерпел катастрофу, разбившись при вынужденной посадке.

Катастрофы в Париже и Егорьевске привели к тому, что интерес к проекту со стороны государства уменьшился. С 1977 по 1978 год было выявлено 600 неполадок. В результате уже в 80-х годах сверхзвуковой самолет решено снять, объяснив это «плохим влиянием на здоровье людей при переходе звукового барьера». Тем не менее четыре из пяти находившихся в производстве Ту-144Д все же были достроены. В дальнейшем они базировались в Жуковском и поднимались в воздух в качестве летающих лабораторий. Всего было построено 16 сверхзвуковых самолетов (в том числе и в дальней модификации), совершивших в общей сложности 2556 вылетов. К середине 90-х годов из них сохранилось десять: четыре в музеях (Монино, Казань, Куйбышев, Ульяновск); один остался на заводе в Воронеже, где построен; еще один находился в Жуковском вместе с четырьмя Ту-144Д.

Впоследствии Ту-144Д использовался только для грузовых перевозок между Москвой и Хабаровском. В общей сложности, сверхзвуковой самолет совершил 102 рейса под флагом Аэрофлота, из них 55 — пассажирских (было перевезено 3 194 пассажира).

Позже сверхзвуковые самолеты совершали только испытательные полеты и несколько полетов с целью установления мировых рекордов.

На Ту-144ЛЛ были установлены двигатели НК-32 в связи с отсутствием пригодных к эксплуатации НК-144 или РД-36-51, аналогичные используемым на Ту-160, разнообразные датчики и испытательная контрольно-записывающая аппаратура.

Всего было построено 16 лайнеров Ту-144, которые совершили в общей сложности 2 556 вылетов и налетали 4 110 часов (среди них больше всего, 432 часа, налетал борт 77144). Постройка ещё четырёх лайнеров так и не была закончена.

Что дальше?

Сверхзвуковой Ту-244 (самолет, фото которого представлено ниже) неожиданно пропал из проектной документации как объект исследования. Она была принята в две тысячи двенадцатом году и предполагала, что первые сто единиц пассажирских авиалайнеров поступят в эксплуатацию не позже 2025 года. Такая чехарда с документацией вызвала ряд вопросов и кривотолков. Кроме того, из этой программы пропало еще несколько интересных и многообещающих разработок.

Подобная перспектива виделась в негативном плане. Факты свидетельствовали о том, что проект заморожен или закрыт полностью. Однако официального подтверждения или опровержения по этому поводу не последовало. Учитывая нестабильность экономики, можно сделать массу предположений в субъективной конфигурации, но факты говорят сами за себя.

История создания

 50-60-е гг. вошли в историю как время стремительного развития авиапроизводства. Главными конкурентами, как и во всех других отраслях, оставались СССР и Запад (Великобритания, Франция, США). Руководству Союза хотелось превзойти западного противника в кратчайшие сроки, поэтому для осуществления запланированного отводилось зачастую мало времени.

Советский самолет Ту-144

 В 1963 году поступило распоряжение Министерства о построении сверхзвукового авиалайнера, обладающего следующими характеристиками: дальность полета — 4000-4500 километров, крейсерская скорость — 2300-2700 км/ч, допустимое количество пассажиров — 80-100 человек. Разработкой нового самолета занялся сын основателя бюро — Алексей Андреевич Туполев.

А вы видели своими глазами самолет Ту-144

ДАНЕТ

Работа над первой единицей началась в 1965 году вместе с запасным планером. В процессе производства сотрудники бюро столкнулись с многочисленными проблемами по причине недостаточного количества опыта и необходимой информации.

 Первый полет состоялся в конце декабря 1968 года. Место летчика-исполнителя занял опытный Елян Эдуард Ваганович — заслуженный герой СССР.

М.В.Козлов, А.А.Туполев, Ю.Т.Селиверстов, В.Н.Бендеров и Э.В.Елян в салоне самолета Ту-144

 1968-1971 гг. — временные рамки масштабного серийного производства Ту-144. Особенности разработки и производства авиалайнера:

  • Проект «135», Ту-22, М-50 стали прототипами Ту-144. Для постройки самолета использовались только новые модели техники и снаряжения.
  • Закрылки и предкрылки отсутствовали. Вместо них установили оперение, складывающееся при полете.
  • Для полетов использовалось особенное топливо ТС-6, применяемое для сверхзвуковых авиалайнеров.
  • Ту-144 перенес множество модификаций, существенно разнящиеся между собой как видом, так и оборудованием.

Недостатки сверхскоростных пассажирских лайнеров

В КБ Туполева в 1960-х заметили, что создание гражданского сверхзвукового пассажирского лайнера по военным принципам не получится из-за требований к комфорту и безопасности. Начали изучать в этом плане опыт США, Франции и Англии, что считалось лучшим, то, по замыслу главного конструктора Алексея Андреевича Туполева, шло в работу. К недостаткам первых Ту-144 и «Конкорда» стоит отнести большой расход топлива, громкость работы двигателя, звуковые удары, количество вредных выбросов в атмосферу.

Главный недостаток Ту-244 – коммерческие, военные и политические институты Запада, ведь их «Конкорды» отлетали в 2003-м, а новых в планах нет, потому что наши пути самолётостроения расходятся. Объяснение этому: во первых стратегическая сверхзвуковая авиация не нужна НАТО, т.к. в основе их мощи стоит авианесущий океанский флот, а ядерные авиабомбы и ракеты достаточно доставлять самолётами с радиусом действия в 1,5 км (истребителями) с военных баз, раскиданных по миру, именно поэтому военные проекты подобного класса на западе не очень востребованы. Так же достаточно высокая себестоимость полета резко сужает потенциальный сегмент рынка для этих самолетов, поэтому о массовости не может быть речи. Однако одновременный заказ для военных и пассажирских перевозок, это именно то, что может дать серьезный толчок сверхзвуковой пассажирской авиации.

Опытные самолёты и модификации[править]

Название модели Краткие характеристики, отличия.
Ту-144 («044»)  Первый опытный образец (1968 г.) № 68001 с двигателями НК-144. Сильно отличался многими элементами конструкции (формой и профилем крыла, размещением двигателей и стоек шасси, конструкцией стоек шасси, длиной и формой отдельных элементов фюзеляжа, катапультируемыми креслами экипажа, отстреливаемыми люками для выхода катапультируемых кресел и другими особенностями) от предсерийного и серийных и представлял собой скорее отдельную модель самолёта.
Ту-144 («004»)  Предсерийный опытный образец № 77101 с двигателями НК-144, 1968 г.
Ту-144Д («004Д»)  Опытные и серийные самолёты с двигателями РД-36-51А, 1974 г.
Ту-144ДА Проект с двигателями «61».
Ту-144К Проект авиационно-ракетного комплекса дальней авиации.
Ту-144КП Проект авиационно-ракетного комплекса дальней авиации.
Ту-144ЛЛ  Опытный самолёт, летающая лаборатория на базе Ту-144Д с двигателями НК-32-1, 1996 г.
Ту-144П Проект постановщика помех.
Ту-144ПР Проект постановщика помех — разведчика.
Ту-144С Серийные (опытные и эксплуатировавшиеся) самолёты с двигателями НК-144A, 1971 г.
ДП-2  Проект дальнего перехватчика.

Сверхзвуковые реактивные самолеты

  • Единственный в истории авиастроения палубный бомбардировщик с возможностями сверхзвукового движения – самолет A-5 «Виджилент».

  • Сверхзвуковые истребители палубного типа – F-35 и Як-141.

В гражданской авиации был создано только два пассажирских самолета с возможностью полета на сверхзвуковых скоростях. Первый был изготовлен на территории СССР в 1968 году и обозначался как Ту-144. Было изготовлено 16 таких самолетов, но после серии катастроф машина была снята с эксплуатации.

Второй пассажирский аппарат данного типа изготовила Франция и Великобритания в 1969 году. Всего было построено 20 самолетов, эксплуатация продолжалась с 1976 по 2003 год.

Рекорды реактивных самолетов

  • Airbus A380 может расположить на своем борту 853 человека.

  • Boeing 747 на протяжении 35 лет был самым большим пассажирским самолетом с пассажировместительностью в 524 человека.

Грузовые:

  • Ан-225 «Мрия» – единственная машина в мире, которая обладает грузоподъемностью в 250 тонн. Первоначально был изготовлен для перевозки космической системы «Буран».

  •  Ан-124 «Руслан» – один из самых крупных самолетов мира с грузоподъемностью в 150 тонн.

  • Был самым крупным грузовым самолетом до появления «Руслана», грузоподъемность равна 118 тоннам.

Максимальная скорость полета

  • Летательный аппарат Lockheed SR-71 достигает скорости в 3 529 км/ч. Изготовлены 32 самолета, не может произвести взлет с полными баками.

  • МиГ-25 – нормальная скорость полета в 3 000 км/ч, возможен разгон до 3 400 км/ч.

Будущие прототипы и разработки

Пассажирские:

Крупные:

  • High Speed Civil.
  • Ту-244.

Бизнес-класс:

  • SSBJ, Ту-444.

  • SAI Quiet, Aerion SBJ.

Гиперзвуковые:

Reaction Engines A2.

Управляемые лаборатории:

  • Quiet Spike.

  • Ту-144ЛЛ с двигателями от аппарата Ту-160.

Беспилотные:

  • Х-51
  • Х-43.

Развитие и модификация

Работы по развитию базовой конструкции «044» шли в в двух направлениях: создание нового экономичного бесфорсажного ТРД типа РД-36-51 и значительное улучшение аэродинамики и конструкции сверхзвукового самолета. Результатом этого должно было стать выполнение требований по дальности сверхзвукового полета. Решение комиссии Совета Министров СССР по варианту сверхзвукового самолета с РД-36-51 было принято в 1969 году. Одновременно по предложению МАП — МГА принимается решение, до момента создания РД-36-51 и установки их на сверхзвуковой самолет, о строительстве шести сверхзвуковых самолетов с НК-144А с уменьшенными удельными расходами топлива. Конструкцию серийных сверхзвуковых самолетов с НК-144А предполагалось значительно модернизировать, провести значительные изменения в аэродинамике, получив на крейсерском сверхзвуковом режиме Кмакс более 8. Эта модернизация должна была обеспечить выполнение требований первого этапа по дальности (4000-4500 км), в дальнейшем предполагался переход в серии на РД-36-51.

Сверхзвуковой самолёт поднимается в небо

Впервые сверхзвуковой самолет поднимается в небо в последний день 1968 года. Машиной управлял летчик-испытатель Э.Елян. Как самолет пассажирского назначения он первый в мире преодолел скорость звука в начале июня 1969 года, находясь на высоте 11 километров. Вторую скорость звука (2М) сверхзвуковой самолет взял в середине 1970 года, находясь на высоте 16.3 километра. Сверхзвуковой самолет вобрал в себя множество нововведений конструкторского и технического плана. Здесь хочется отметить такое решение как переднее горизонтальное оперение. При использовании ПГО улучшалась маневренность полета и гасилась скорость при заходе на посадку. Отечественный сверхзвуковой самолет мог эксплуатироваться с двух десятков аэропортов, тогда как франко-английский «Конкорд», имея большую скорость при посадке, мог сесть только в сертифицированном аэропорту. Конструкторы КБ Туполева провели колоссальную работу. Взять, к примеру, натурные испытания крыла. Они проходили на летающей лаборатории — МиГ-21И, переделанного специально под испытания конструкции и оборудования крыла будущего сверхзвукового самолета.

Второй серийный экземпляр сверхзвукового самолета

В июне 1973 года во Франции состоялся 30-й Международный парижский авиасалон. Огромным был интерес, вызванный советским лайнером Ту-144 — первым в мире сверхзвуковым самолетом. 2 июня тысячи посетителей авиасалона в пригороде Парижа Ле-Бурже наблюдали за выходом на взлетную полосу второго серийного экземпляра сверхзвукового самолета. Рев четырех двигателей, мощный разбег — и вот уже машина в воздухе. Острый нос лайнера выпрямился и нацелился в небо. Сверхзвуковой «Ту», ведомый капитаном Козловым, совершал над Парижем свой первый демонстрационный полет: набрав необходимую высоту, машина ушла за горизонт, потом вернулась и сделала круг над аэродромом. Полет проходил в нормальном режиме, никаких технических неполадок не отмечено.

На следующий день советский экипаж решил показать все, на что способен новый.

Реалии дня сегодняшнего: Ту-244 (самолет)

История создания данного самолета была озвучена выше. А как обстоят дела ныне? Учитывая все сказанное, можно предположить, что рассматриваемый проект в настоящее время как минимум завис в воздухе, если не прикрыт совсем. Официальной подачи заявления о судьбе разработок, а также причинах сокращения и приостановления проекта нет. Вполне возможно, основная проблема заключается в недостаточном финансировании, его экономическом несоответствии или моральном устаревании. Как вариант, могут иметь место все эти три фактора в совокупности.

Не так давно (2014 год) в средствах массовой информации проскочила информация о возможном возобновлении проекта Ту-244. Однако официальной версии по этому вопросу снова так и не поступило. Ради объективности стоит отметить, что зарубежные разработки пассажирских сверхзвуковых лайнеров тоже далеки от завершения, многие из них закрыты или находятся под большим вопросом. Хочется верить, что эта грандиозная машина будет построена согласно всем современным нормам в ближайшем будущем.

Строительство модернизированного сверхзвукового самолета

Строительство предсерийного модернизированного Ту-144 («004) началось на ММЗ «Опыт» в 1968 году. По расчетным данным с двигателями НК-144 (Ср=2,01) предполагаемая сверхзвуковая дальность должна была составлять 3275 км, а с НК-144А (Ср=1,91) превысить 3500 км. С целью улучшения аэродинамических характеристик на крейсерском режиме М=2,2 изменили форму крыла в плане (стреловидность наплывной части по передней кромке уменьшили до 76°, а базовой увеличили до 57°) , форма крыла стала ближе к «готической». По сравнению с «044», увеличилась площадь крыла, ввели более интенсивную коническую крутку концевых частей крыла. Однако самым важным нововведением по аэродинамике крыла стало изменение срединной части крыла, обеспечившее самобалансировку на крейсерском режиме с минимальными потерями качества, с учетом оптимизации по полетным деформациям крыла на этом режиме. Была увеличена длина фюзеляжа с учетом размещения 150 пассажиров, улучшена форма носовой части, что также положительно повлияло на аэродинамику.

В отличие от «044» каждую пару двигателей в парных мотогондолах с воздухозаборниками раздвинули, освободив от них нижнюю часть фюзеляжа, разгрузив его от повышенных температурных и вибрационных нагрузок, при этом изменили нижнюю поверхность крыла в месте расчетной области поджатия потока, увеличили щель между нижней поверхностью крыла и верхней поверхностью воздухозаборника — все это позволило интенсивней использовать эффект поджатия потока на входе в воздухозаборники на Кмакс, чем это удалось получить на «044». Новая компоновка мотогондол потребовала изменений по шасси: основные стойки шасси разместили под мотогондолами, с уборкой их внутрь между воздушными каналами двигателей, перешли к восьмиколесной тележке, изменилась также схема уборки носовой стойки шасси. Важным отличием «004» от «044» стало внедрение переднего многосекционного убирающегося в полете крылышка-дестабилизатора, выдвигавшегося из фюзеляжа на взлетно-посадочных режимах, и позволявшего обеспечивать требуемую балансировку при отклоненных элевонах-закрылках. Доработки конструкции, увеличение коммерческой нагрузки и запаса топлива привели к возрастанию взлетной массы, которая превысила 190 тонн (для «044» — 150 тонн).
